1 Novinky microsonic Ahoj Ultrazvukové snímače

2 Svět je (stále) analogový Dle přání: pico+ s analogovým výstupem nebo s výstupem IO-Link analog 0 10 V analog 4 20 ma Synchronizace LinkControl Teach-in Přehled všech pico+ senzorů: 3 rozsahy, 3 výstupní signály, 2 typy pouzder Přímé snímání pico+25/f pico+25/i pico+25/u pico+35/f pico+35/i pico+35/u pico+100/f pico+100/i pico+100/u Boční snímání pico+25/wk/f pico+25/wk/i pico+25/wk/u pico+35/wk/f pico+35/wk/i pico+35/wk/u pico+100/wk/f pico+100/wk/i pico+100/wk/u Slepá zóna 30 mm 65 mm 120 mm Pracovní rozsah 250 mm 350 mm mm Maximální dosah 350 mm 600 mm mm Ultrazvuková frekvence 320 khz 400 khz 200 khz Rozlišení 0,2 mm Opakovatelnost ± 0,15 % Přesnost 2 % (teplotní posun vnitřně kompenzován) Napájecí napětí U B V DC, ochrana proti přepólování Maximální zvlnění U B ± 0,10 % Napájecí proud bez zátěže < 40 ma Pouzdro PBT, membrána: PU pěna, epoxy pryskyřice s obsahem skla Třída krytí IP 67 Připojení 5 pólový konektor M12 Programovatelnost Teach-in přes pin 5 Indikace Způsob nastavení 1 zelená LED: provoz; 1 žlutá LED: stav výstupu Teach-in, Link- Control, IO-Link interface 1 zelená LED: provoz; 1 žlutá LED: objekt v detekční zóně Teach-in, LinkControl 1 zelená LED: provoz; 1 žlutá LED: stav výstupu Teach-in, Link- Control, IO-Link interface 1 zelená LED: provoz; 1 žlutá LED: objekt v detekční zóně Teach-in, LinkControl Provozní teplota 25 C až +70 C Skladovací teplota 40 C až +85 C Hmotnost Přímé snímání: 15 g; 90 boční snímání: 20 g IO-Link, Analogový, Analogový, IO-Link, Analogový, Analogový, Výstup Spínací výstup: proud: 4 20 ma, napětí: 0 10 V, Spínací výstup: proud: 4 20 ma, napětí: 0 10 V, Push-Pull, přepínatelný přepínatelný Push-Pull, přepínatelný přepínatelný I max = 100 ma rostoucí/klesající rostoucí/klesající I max = 100 ma rostoucí/klesající rostoucí/klesající 1 zelená LED: provoz; 1 žlutá LED: stav výstupu Teach-in, Link- Control, IO-Link interface IO-Link, Spínací výstup: Push-Pull, I max = 100 ma 1 zelená LED: provoz; 1 žlutá LED: objekt v detekční zóně Teach-in, LinkControl Analogový, proud: 4 20 ma, přepínatelný rostoucí/klesající Hystereze 3 mm 5 mm 20 mm Spínací frekvence 25 Hz 8 Hz 6 Hz Odezva 32 ms 32 ms 64 ms 70 ms 80 ms 100 ms Doba náběhu po zapnutí < 300 ms Analogový, napětí: 0 10 V, přepínatelný rostoucí/klesající

3 Budoucnost patří komunikaci IO-Link Režim IO-Link může v budoucnosti nahradit analogový výstup integrován + Synchronizace LinkControl Teach-in Analogový nováček v rodině senzorů pico+ NOVINKA Analogový výstup NOVINKA IO-Link nový standard Budoucnost patří komunikaci IO-Link. O tom jsme přesvědčeni. Ale je tu stále dlouhá doba používání analogových výstupů. Proto jsme rozšířili rodinu senzorů pico+ o 0 10 V napěťový výstup a 4 20 ma proudový výstup. Rozsah vzdáleností pro analogový výstup může být nastaven pro věřenou teach-in procedurou a výstupní charakteristika může být změněna z rostoucí na klesající. Náš link control software pro rozšířené nastavení samozřejmě podporuje analogové pico+ senzory. Nové rozhraní IO-Link senzorů pico+ splňuje požadavky efektivní stálé komunikace přes všechny systémové úrovně nahoru a dolů k senzoru. Tímto způsobem mohou stroje a řídicí systém spolupracovat efektivnějším způsobem. V režimu IO-Link je měřená vzdálenost cyklicky vysílána do masteru; režim IO-Link může v budoucnosti nahradit analogový výstup. L C/Q IO-Link SIO L microsonic teach-in pro rychlé a snadné nastavení analogové charakteristiky Push-pull výstup umožňuje změnu výstupu ze spínacího (SIO) na IO-Link

4 Když je potřeba víceúčelový senzor: detekuje spoje papíru/fólie, štítky i dělící proužky + Snímač spojů Snímač štítků Snímač dělících proužků M18 kompaktní pouzdro nebo M12 externí snímací hlava /3CDD/M18 E+S /M12/3CDD/M18 E+S Montážní vzdálenost vysílač-přijímač mm mm Optimální montážní vzdálenost vysílač-přijímač 40 mm ± 3 mm 20 mm ± 3 mm Slepá zóna (od vysílače i přijímače) 7 mm 5 mm Doporučený snímací úhel ± 15 (± 10 až ± 45 ) od kolmice k snímanému materiálu Ultrazvuková frekvence 400 khz 500 khz Pracovní rozsah Napájecí napětí U B Papír s gramáží od < 20 g/m 2 do 600 g/m 2 ; Pokovený papír a fólie do tloušťky až 0.6 mm; Samolepící fólie, štítky na nosném podkladu 20 V 30 V DC Max. zvlnění U B ± 10 % Napájecí proud bez zátěže 50 ma Způsob připojení 2 m PUR kabel, 7 x 0.25 mm 2 Papír s gramáží od < 20 g/m 2 do 400 g/m 2 ; Pokovený papír a fólie do tloušťky až 0.2 mm; Samolepící fólie, štítky na nosném podkladu Propojení vysílače a přijímače 1,2 m PUR kabel od přijímače ke konektoru, 1 m kabel od vysílače ke konektoru. Konektory s IP20. 1,2 m PUR kabel od přijímače ke konektoru, 1m kabel od vysílače ke konektoru. Konektory s IP20. Kabel mezi přijímací elektronikou a snímací hlavicí: 1.2 m Výstup detekce štítků, spojů pnp, +U B-2 V, I max = 200 ma, ochrana proti zkratu, přepínatelné NOC/NCC Výstup přerušení proužku pnp, +U B-2 V, I max = 200 ma, ochrana proti zkratu, přepínatelné NOC/NCC Programovatelnost 3 řídící vstupy (C 1 C 3) Nastavitelné parametry Výběr pracovní rozsah, Teach-in, LinkControl Doba odezvy < 600 µs Max. frekvence výstupu 1,6 khz LED indikace Zelená: provoz, červená: štítek/spoj, blikající červená: přerušený proužek

5 Snímač spojů Přelepka spoje Slepený překryv 3 způsoby teach-in nastavení k dispozici pro každou aplikaci Teach-in pouze pro nalezení spojů je obvykle dodávána v rolích. Tudíž spoje fóliového pásu, které se mají detekovat, jsou někde uvnitř role a nedají se tedy použít k nastavení. K dispozici je metoda teach-in, která používá ke svému nastavení pouze neporušenou fólii. Je potřeba, aby spoj dával zřetelně jinou úroveň signálu než neporušená fólie. Esp-4 detekuje spoje na základě jiné úrovně průchozího zvuku a nastavuje své výstupy. Teach-in pouze pro detekci štítků na podkladě Rozdíl úrovně signálu mezi detekcí podkladu a detekcí podkladu se štítkem je velmi malý. Aby se bezpečně rozlišily malé rozdíly signálů, provádí se funkce teach-in odděleně: nejprve se funkce teach-in provede na podkladový materiál a potom na tento materiál se štítkem. Rozhodovací úroveň leží mezi těmito dvěma hodnotami. Dynamická funkce teach-in pro detekci štítků na podkladě Dynamická funkce teach-in je k dispozici v případě, že nemůžeme načíst nejprve podklad a poté štítek ve stroji. Během funkce teach-in se pás štítků pohybuje konstantní rychlostí. Senzor si zapamatuje obě úrovně signálu podklad se štítkem i bez něj. Tato metoda teach-in je také vhodná pro detekci proužku, který se používá k roztržení celofánových obalů na výrobcích. Zde se během funkce teach-in pohybuje proužek několikrát skrz senzor. To umožní senzoru rozlišit úrovně signálu samotného celofánu a celofánu s proužkem. Snímač spojů Snímač spojů Snímač štítků Snímač štítků Snímač štítků Přelepka spoje Přelepka spoje spoje Štítek Štítek Štítek Nosná páska Nosná páska Nosná páska Snímaní otvíracího proužku Snímaní otvíracího proužku (Pohled shora) Snímaní otvíracího proužku (Pohled shora) Otvírací proužek Otvírací proužek (Pohled shora) Slepený překryv Slepený překryv Otvírací proužek Celofánová fólie Celofánová fólie senzor vhodný pro každou variantu Celofánová fólie fólie NOVINKA Detekce štítků i spojů jedním senzorem Ultrazvukový vysílač vysílá zvukové pulzy o vysoké frekvenci proti detekovanému materiálu. Detekovaný materiál vlivem zvukových pulzů začne také slabě vibrovat. Tyto slabé vibrace jsou na opačné straně vyzařovány dále do prostoru. Přijímač slabé zvukové vlny přijímá a analyzuje. Úroveň signálu u nosného materiálu se liší od úrovně signálu štítku nebo spoje. Rozdíl úrovní signálu, který je velmi malý, analyzuje senzor. Senzory se používají pro detekci štítků i spojů. 3 metody teach-in umožňují optimálně nastavit senzor pro každou aplikaci. Nosný materiál se štítkem produkuje zeslabený signál.

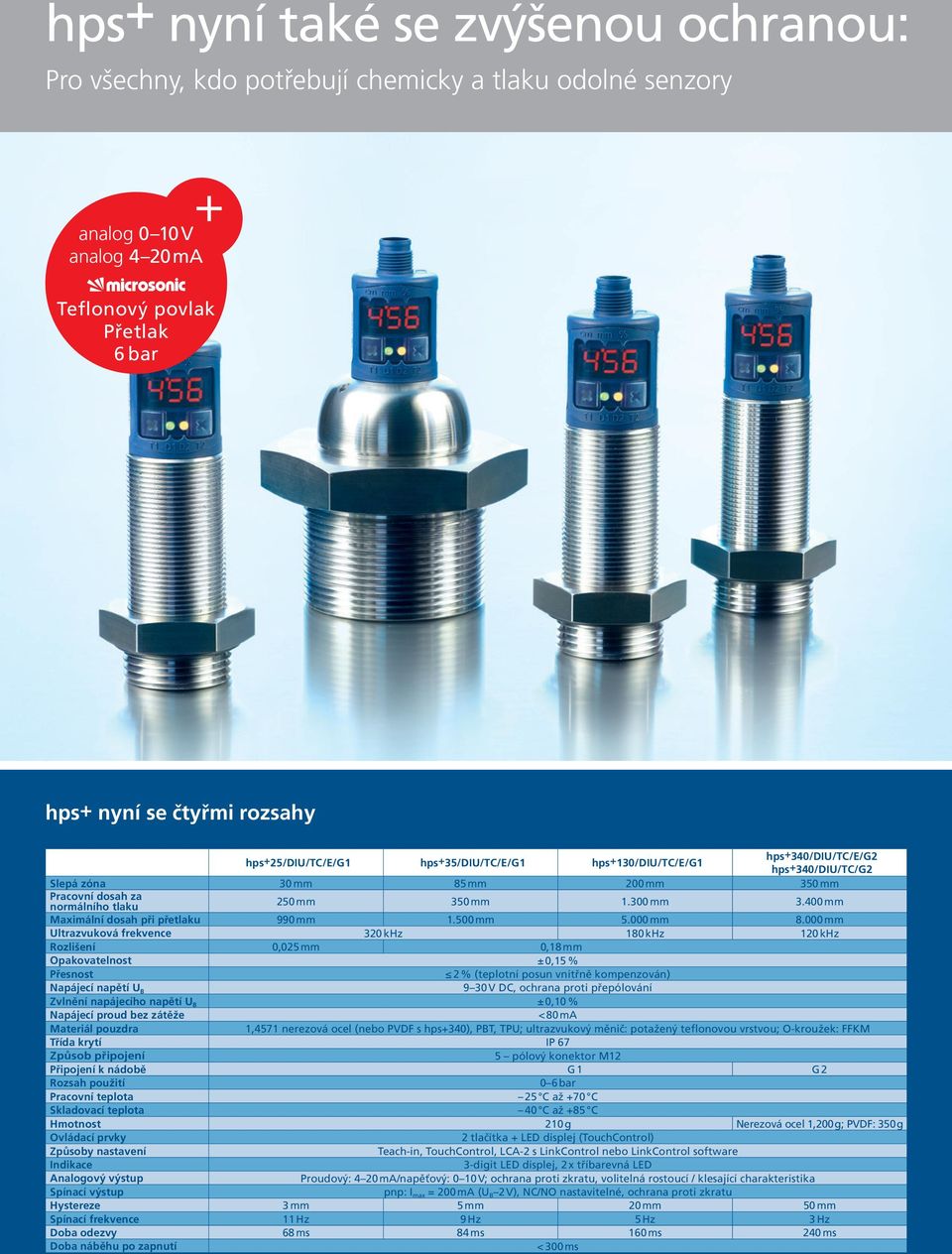

6 hps + nyní také se zvýšenou ochranou: Pro všechny, kdo potřebují chemicky a tlaku odolné senzory analog 0 10 V + analog 4 20 ma Teflonový povlak Přetlak 6 bar hps+ nyní se čtyřmi rozsahy hps+25/diu/tc/e/g1 hps+35/diu/tc/e/g1 hps+130/diu/tc/e/g1 hps+340/diu/tc/e/g2 hps+340/diu/tc/g2 Slepá zóna 30 mm 85 mm 200 mm 350 mm Pracovní dosah za normálního tlaku 250 mm 350 mm mm mm Maximální dosah při přetlaku 990 mm mm mm mm Ultrazvuková frekvence 320 khz 180 khz 120 khz Rozlišení 0,025 mm 0,18 mm Opakovatelnost ± 0,15 % Přesnost 2 % (teplotní posun vnitřně kompenzován) Napájecí napětí U B 9 30 V DC, ochrana proti přepólování Zvlnění napájecího napětí U B ± 0,10 % Napájecí proud bez zátěže < 80 ma Materiál pouzdra 1,4571 nerezová ocel (nebo PVDF s hps+340), PBT, TPU; ultrazvukový měnič: potažený teflonovou vrstvou; O-kroužek: FFKM Třída krytí IP 67 Způsob připojení 5 pólový konektor M12 Připojení k nádobě G 1 G 2 Rozsah použití 0 6 bar Pracovní teplota 25 C až +70 C Skladovací teplota 40 C až +85 C Hmotnost 210 g Nerezová ocel 1,200 g; PVDF: 350 g Ovládací prvky 2 tlačítka + LED displej (TouchControl) Způsoby nastavení Teach-in, TouchControl, LCA-2 s LinkControl nebo LinkControl software Indikace 3-digit LED displej, 2 x tříbarevná LED Analogový výstup Proudový: 4 20 ma/napěťový: 0 10 V; ochrana proti zkratu, volitelná rostoucí / klesající charakteristika Spínací výstup pnp: I max = 200 ma (U B 2 V), NC/NO nastavitelné, ochrana proti zkratu Hystereze 3 mm 5 mm 20 mm 50 mm Spínací frekvence 11 Hz 9 Hz 5 Hz 3 Hz Doba odezvy 68 ms 84 ms 160 ms 240 ms Doba náběhu po zapnutí < 300 ms

7 340 s pracovním dosahem 3,4 m a příruba s 2" závitem v PVDF nebo volitelně nerezové oceli Teflonová ochranná vrstva s FFKM O-kroužkem na přírubě Pro měření hladiny agresívních médií a při přetlaku NOVINKA Nové hps+ senzory jsou standardně vybaveny teflonovou vrstvou Ultrazvukové membrány senzorů hps+ jsou standardně potaženy teflonovou vrstvou. K utěsnění příruby je použit FFKM O-kroužek, příruba je z nerezové oceli nebo PVDF. Tato ochrana zajišťuje vysokou odolnost proti agresívním látkám. Hps+ senzory mohou být použity pro měření výšky v tlakových nádobách při přetlaku do 6 bar. Pro připojení k tlakové nádobě slouží 1" závitová příruba nebo 2" závitová příruba u typu hps+340. Chemická odolnost a těsnost byly testovány v prostředí nad celulózovým ředidlem a 1,000,000 změn tlaku. Celulózové ředidlo je extrémně korozivní a má vysokou míru pronikání. Vysoký stupeň chemické odolnosti Použití v tlaku do 6 bar K dispozici 4 rozsahy od 30 mm do 8 m Montáž tlakově odolnými 1" nebo 2" závitovými přírubami Ultrazvukový měnič chráněný teflonovou vrstvou Pouzdro z nerezové oceli Pouzdro z PVDF u hps+340/diu/tc/g2 Těsnící O-kroužek z FFKM Analogový výstup 4 20 ma a 0 10 V PNP spínací výstup 3-digit LED displej TouchControl pro nastavení všech parametrů LinkControl software pro přehledné nastavení na PC

8 microsonic GmbH Hauert 16 D Dortmund Tel Fax Web Ultrazvukové snímače microsonic nabízí perfektní řešení pro každou aplikaci: První ultrazvukový senzor s displejem a M30 provedení. S pěti detekčními rozsahy a čtyřmi druhy výstupů pokrývají senzory mic + vzdálenosti od 30 mm do 8 m. Díky délce pouzdra jen 84 mm a integrovanému displeji, určují tyto senzory novou výkonnostní třídu v M30 provedení. Detekční dosahy ultrazvukových senzorů 0,15 m 20 mm slepá zóna 150 mm jmenovitý dosah 250 mm Grenz tastweite 0,25 m 30 mm slepá zóna 250 mm jmenovitý dosah 350 mm maximální dosah 0,35 m Lpc senzory mají robustní M18 tělo a velmi úzký vyzařovací kužel. 60 mm slepá zóna 350 mm jmenovitý dosah 600 mm maximální dosah 0,7 m Kompaktní zws senzory v kvádrovém těle s analogovým nebo spínacím výstupem a s rozsahy od 20 do 1000 mm. Tělo senzorů sks nejmenší senzory od microsonicu o 33% menší než senzory zws. Senzory dbk pro kontrolu dvojlistů nepotřebují nastavovat gramáž papíru v rozmezí od 20g/m 2 až přes 1,200 g/m 2. Se softwarem LinkControl pro Windows lze senzory nastavovat ještě komplexněji. 120 mm slepá zóna 700 mm jmenovitý dosah mm maximální dosah 1,0 m 120 mm slepá zóna mm jmenovitý dosah mm maximální dosah 1,3 m 200 mm slepá zóna mm jmenovitý dosah mm maximální dosah 3,4 m 350 mm slepá zóna mm jmenovitý dosah mm maximální dosah 6,0 m 600 mm slepá zóna mm jmenovitý dosah mm maximální dosah Právo na technické změny, tiskové chyby a chyby v sazbě vyhrazeno. Jedním kliknutím na stránkách * naleznete seznam globálních obchodních partnerů. OEM Automatic, spol. s.r.o. Baarova 3a Praha 4 Tel Fax info@oem-automatic.cz
