1 Studentská tvůrčí a odborná činnost STOČ 2015 ULTRAZUKOVÉ VIDĚNÍ PRO ROBOTICKÉ APLIKACE Bc. Libor SMÝKAL Univerzita Tomáše Bati ve Zlíně Fakulta aplikované informatiky Nad Stráněmi Zlín 23. dubna 2015 FAI UTB ve Zlíně
2 Klíčová slova: ultrazvuk, ultrazvukové vidění, detekce objektu Anotace: Tato práce se zabývá ultrazvukovým vidění s využitím více senzorů. Součástí práce bylo navrhnout schema zapojení a desku plošných spojů. Dále byly implementovány základní SW rutiny pro vysílání a příjem ultrazvukového signálu a byl navrhnut algoritmus pro analýzu jednoduchých scén s jednou překážkou. 2
3 Obsah 1. Ultrazvuk Ultrazvukové měniče Napájení Vysílací část Přijímací část Určení polohy objektu Princip funkce... 9 Literatura
4 1. Ultrazvuk Ultrazvuk je mechanické kmitání částic kolem svých rovnovážných poloh v určitém prostředí. Ultrazvuk se tedy šíří prostředím pomocí přenosu energie mezi jednotlivými částicemi. Za ultrazvuk uvažujeme vlnění o frekvenci větší než 16 khz. Rychlost šíření ultrazvukového vlnění v daném prostředí je závislá na elasticitě prostředí a jeho hustotě. V našem případě je prostředím vzduch, v němž je rychlost šíření akustických vln přibližně 346 m/s, viz. Tabulka 1. Změny podmínek, za nichž se akustická vlna šíří, např. teploty, vlhkosti či tlaku vzduchu způsobují změnu rychlosti šíření zvuku a jsou zdrojem chyb měření. Tabulka 1: Rychlost šíření zvuku Látka Teplota ( C) Rychlost (m.s -1 ) Vodík Oxid uhličitý Kyslík vzduch 0 331,4 vzduch ,3 Voda Led Měď Ocel Ultrazvukové měniče Existuje velké množství ultrazvukových měničů, které se liší kmitočtem, intenzitou generovaného signálu, citlivostí, směrovými charakteristikami apod. Při výběru přijímače a vysílače je nutné dodržet to, aby oba pracovali na shodné frekvenci. Je tedy nutné vybrat senzory stejného typu a od stejného výrobce. Obr. 1. Ultrazvukový měnič 400ST/R160 Pro realizace byly vybrány ultrazvukové měniče v hliníkovém pouzdře od firmy Pro- Wave Electronics typ 400ST160 pro vysílač a typ 400SR160 pro přijímač. Jedná se o piezoelektrické měniče, pracující na frekvenci 40 khz. Intenzita generovaného 4
5 ultrazvukového signálu vysílačem je 120 db a citlivost přijímače je -65 db. Citlivost měniče je nejlepší na frekvenci 40 khz, při změně frekvence citlivost velmi rychle klesá. Provozní teplota se pohybuje od -30 C do 80 C. Na Obr. 5 je znázorněna směrová vyzařovací charakteristika měniče, s úhlem vyzařování 55. Obr. 2. Směrová vyzařovací charakteristika 3. Napájení Celý systém může být napájen z externího zdroje proudu od napětí 13 V do 25 V, ze kterého je pomocí lineárního stabilizátoru IC1 získáno napětí 12 V. Toto napětí je také možné přivést přímo z externího akumulátoru. Tímto napětím je napájena výkonová část pro buzení ultrazvukových měničů. Dále je z tohoto napětí získáno pomocí lineárního stabilizátoru IC2 napětí 3,3 V pro analogovou část systému. Tímto napětím jsou napájeny A/D převodníky mikropočítače a operační zesilovače zesilující napětí vytvořené přijímačem odraženého ultrazvukového signálu. Napětí 3,3 V používané pro napájené mikropočítače a dalších obvodů je získáno pomocí spínaného zdroje, nebo pomocí lineárního stabilizátoru IC4, který nebude v konečné verzi desky, a je využívám pouze při vývoji. 5
6 Obr. 3: Schéma zapojení napájecí části 4. Vysílací část Ultrazvukový měnič je buzen signálem o kmitočtu 40 khz, který je generován mikropočítačem pomocí čítače/časovače. Tento generovaný signál má malé napětí, pouze 3,3 V, kterým není vhodné ultrazvukový měnič budit. Při buzení měniče vyšším napětím totiž dosáhneme většího vyzařovacího výkonu. Z tohoto důvodu je generovaný signál nejdříve zesílen na napětí 12 V, kterým je ultrazvukový měnič buzen. Zesílení je realizováno pomocí operačního zesilovače. Obr. 4: Zapojení vysílací části 6
7 5. Přijímací část Vzhledem k tomu, že přijatý signál z ultrazvukového měniče je velmi slabý (řádově jednotky mv), je signál zesílen pomocí operačního zesilovače. Je použit nízko šumový dvoustupňový operační zesilovač LVM772MA. Pro minimalizaci rušení jsou u zesilovačů použity keramické blokovací kondenzátory. Oba stupně zesilovače jsou zapojeny jako invertující. Zesílení prvního stupně je -10 (20 db) a zesílení druhého stupně je -47 (33 db). Celkové zesílení je potom 470 (53 db). Příklad výpočtu zesílení pro první stupeň A R R log(10) 20 db (1) 5.1 Detekovaný signál Obr. 5: Zapojení přijímací části dvoustupňový zesilovač Na Obr. 5 je znázorněn typický průběh detekovaného signálu přijímačem ultrazvuku od jednoho objektu. Od času 0 µs je detekován signál vyvolaný vysílačem, který se po dokončení vysílání ustálí. V čase 300 µs je potom detekován odražený signál. Obr. 6: Ukázka detekovaného signálu [1] 7

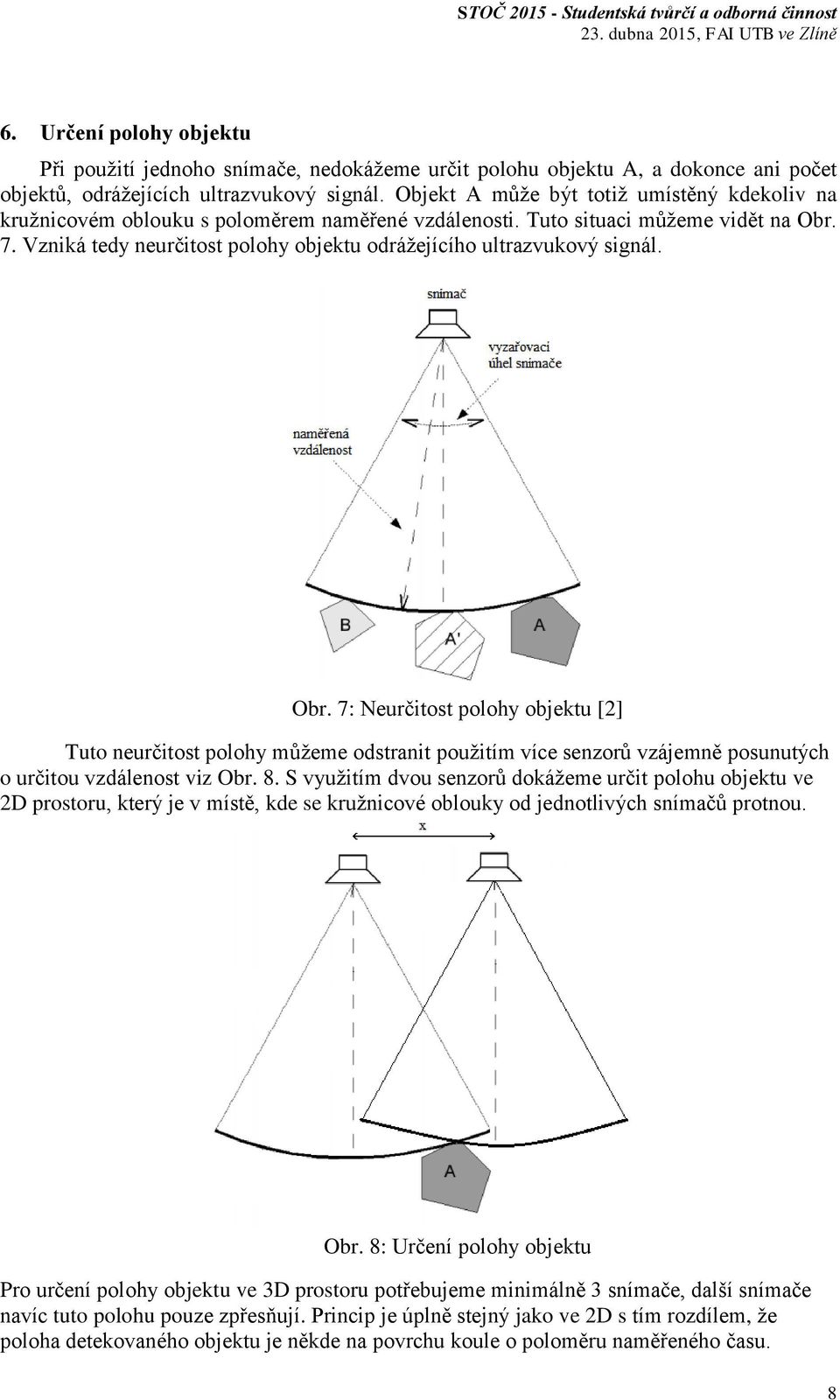

8 6. Určení polohy objektu Při použití jednoho snímače, nedokážeme určit polohu objektu A, a dokonce ani počet objektů, odrážejících ultrazvukový signál. Objekt A může být totiž umístěný kdekoliv na kružnicovém oblouku s poloměrem naměřené vzdálenosti. Tuto situaci můžeme vidět na Obr. 7. Vzniká tedy neurčitost polohy objektu odrážejícího ultrazvukový signál. Obr. 7: Neurčitost polohy objektu [2] Tuto neurčitost polohy můžeme odstranit použitím více senzorů vzájemně posunutých o určitou vzdálenost viz Obr. 8. S využitím dvou senzorů dokážeme určit polohu objektu ve 2D prostoru, který je v místě, kde se kružnicové oblouky od jednotlivých snímačů protnou. Obr. 8: Určení polohy objektu Pro určení polohy objektu ve 3D prostoru potřebujeme minimálně 3 snímače, další snímače navíc tuto polohu pouze zpřesňují. Princip je úplně stejný jako ve 2D s tím rozdílem, že poloha detekovaného objektu je někde na povrchu koule o poloměru naměřeného času. 8
9 7. Princip funkce Systém využívá 4 dvojice (vysílač-přijímač) ultrazvukových snímačů, umístěných do čtverce ve vzdálenosti 15 cm viz Obr. 9. Obr. 9: Foto desky Vysílání signálu probíhá postupně, po jednotlivých vysílačích. Frekvence ultrazvukového signálu je 40 khz. Vždy po odeslání dávky signálu o pěti kmitech z jednoho vysílače se čeká na příjem dat viz Obr. 10. Poté se celý postup opakuje s dalším vysílačem. Obr. 10: Teoretická ukázka vyslání dávky pulzů a příjem odraženého signálu [3] Signál detekovaný přijímačem je po zesílení navzorkován A/D převodníkem mikropočítače s frekvencí 160 khz. Dále jsou z navzorkovaných dat vytvořeny průměrné hodnoty po časových úsecích odpovídající 25 µs. Tato doba odpovídá 1 periodě signálu na frekvenci 40 khz a současně odpovídá vlnové délce λ, které určuje rozlišovací schopnost. Index periody nám potom udává čas, ze kterého lehce vypočítáme vzdálenost, a hodnota nám 9
10 udává intenzitu detekovaného signálu. Tyto data jsou poté odeslána pomocí sériové komunikace do počítače na další zpracování. Vzdálenost, kterou zvuku urazí za 1 s při 20 C je 340 m. Za 25 µs potom urazí vzdálenost 8,5 mm. Podle výše uvedeného, nám potom hodnota za jednu periodu udává odraz jedné kuloplochy vzdálené n 8.5 mm, kde n je index periody. Obr. 11: Ukázka detekovaného objektu v matici Algoritmus potom funguje následovně. Do 3D prostoru, který je reprezentován trojrozměrnou maticí, jsou vykresleny (vnásobeny) podle rovnice 2 jednotlivé kuloplochy, které mají hodnotu periody a mají poloměr n 8.5 mm. Tento postup provedeme pro všechny kuloplochy od všech senzorů. Polohu detekovaného objektu potom vyznačuje extrém (maximum) v matici, který vznikl protnutím kuloploch (opakovaným vynásobením jedné buňky matice více kuloplochami). (2) Literatura [1] Air-Coupled Piezoelectric Transducers with Active Polypropylene Foam Matching Layers. [online]. [cit ]. Dostupné z: [2] HANZEL, Jaroslav a JURIŠICIA. Experimentálna identifikácia parametrov ultrazvukového diaľkomeru. [online]. [cit ]. Dostupné z: [3] What Is Ultrasonic Ranging?. [online]. [cit ]. Dostupné z: 10
