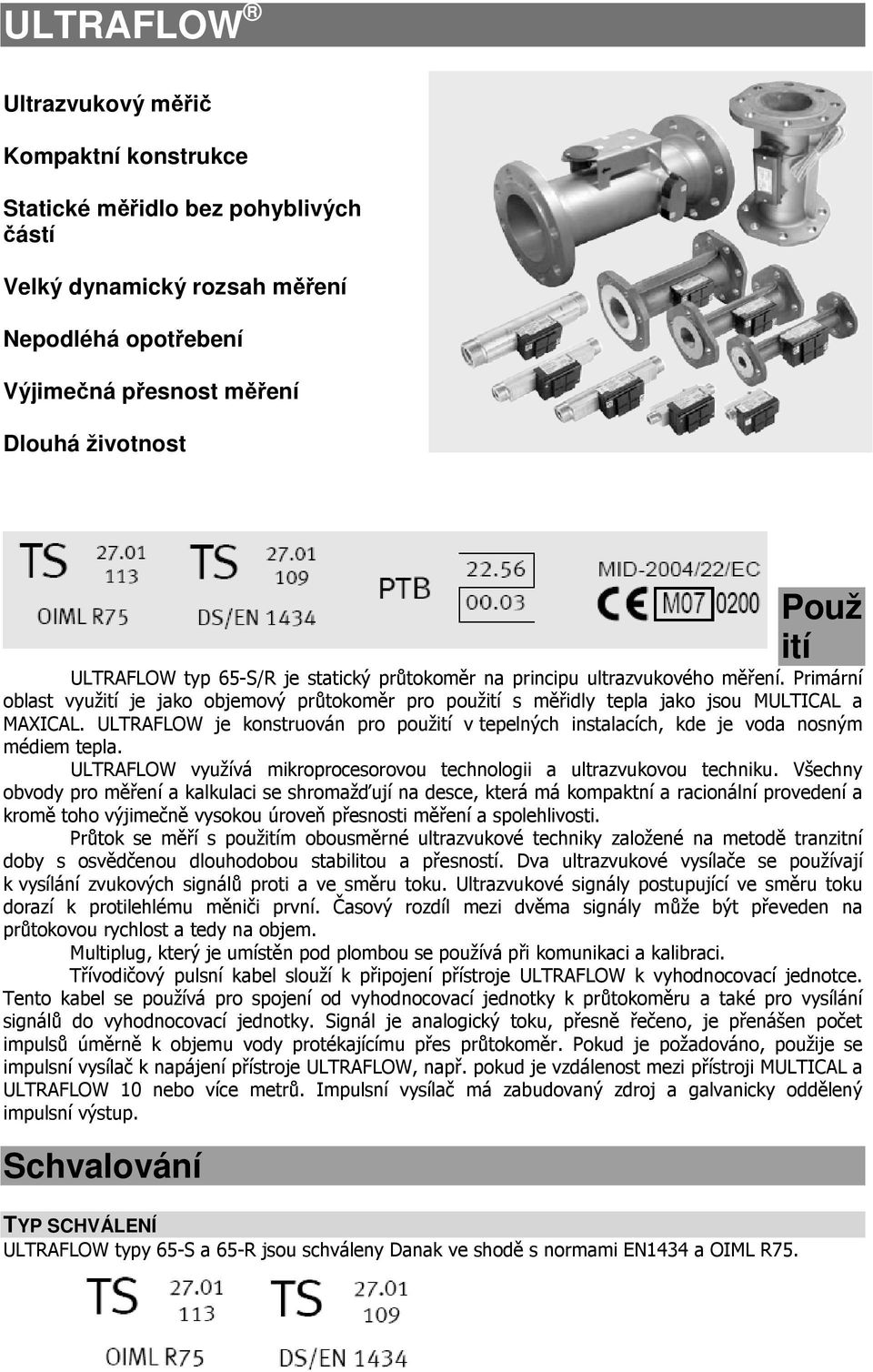

1 ULTRAFLOW Ultrazvukový měřič Kompaktní konstrukce Statické měřidlo bez pohyblivých částí Velký dynamický rozsah měření Nepodléhá opotřebení Výjimečná přesnost měření Dlouhá životnost Použ ití ULTRAFLOW typ 65-S/R je statický průtokoměr na principu ultrazvukového měření. Primární oblast využití je jako objemový průtokoměr pro použití s měřidly tepla jako jsou MULTICAL a MAXICAL. ULTRAFLOW je konstruován pro použití v tepelných instalacích, kde je voda nosným médiem tepla. ULTRAFLOW využívá mikroprocesorovou technologii a ultrazvukovou techniku. Všechny obvody pro měření a kalkulaci se shromažďují na desce, která má kompaktní a racionální provedení a kromě toho výjimečně vysokou úroveň přesnosti měření a spolehlivosti. Průtok se měří s použitím obousměrné ultrazvukové techniky založené na metodě tranzitní doby s osvědčenou dlouhodobou stabilitou a přesností. Dva ultrazvukové vysílače se používají k vysílání zvukových signálů proti a ve směru toku. Ultrazvukové signály postupující ve směru toku dorazí k protilehlému měniči první. Časový rozdíl mezi dvěma signály může být převeden na průtokovou rychlost a tedy na objem. Multiplug, který je umístěn pod plombou se používá při komunikaci a kalibraci. Třívodičový pulsní kabel slouží k připojení přístroje ULTRAFLOW k vyhodnocovací jednotce. Tento kabel se používá pro spojení od vyhodnocovací jednotky k průtokoměru a také pro vysílání signálů do vyhodnocovací jednotky. Signál je analogický toku, přesně řečeno, je přenášen počet impulsů úměrně k objemu vody protékajícímu přes průtokoměr. Pokud je požadováno, použije se impulsní vysílač k napájení přístroje ULTRAFLOW, např. pokud je vzdálenost mezi přístroji MULTICAL a ULTRAFLOW 10 nebo více metrů. Impulsní vysílač má zabudovaný zdroj a galvanicky oddělený impulsní výstup. Schvalování TYP SCHVÁLENÍ ULTRAFLOW typy 65-S a 65-R jsou schváleny Danak ve shodě s normami EN1434 a OIML R75.

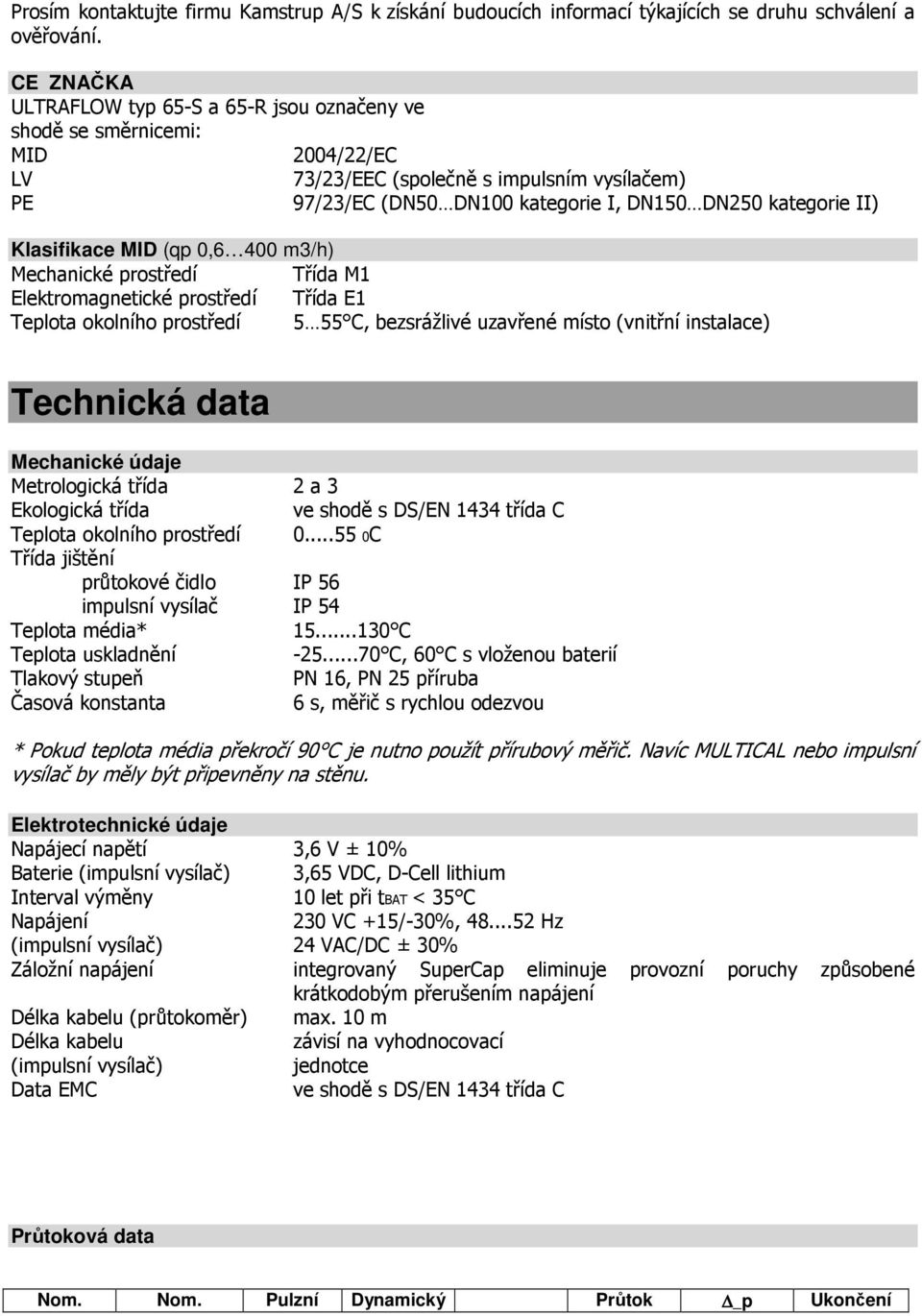

2 Prosím kontaktujte firmu Kamstrup A/S k získání budoucích informací týkajících se druhu schválení a ověřování. CE ZNAČKA ULTRAFLOW typ 65-S a 65-R jsou označeny ve shodě se směrnicemi: MID 2004/22/EC LV 73/23/EEC (společně s impulsním vysílačem) PE 97/23/EC (DN50 DN100 kategorie I, DN150 DN250 kategorie II) Klasifikace MID (qp 0,6 400 m3/h) Mechanické prostředí Třída M1 Elektromagnetické prostředí Třída E1 Teplota okolního prostředí 5 55 C, bezsrážlivé uzavřené místo (vnitřní instalace) Technická data Mechanické údaje Metrologická třída 2 a 3 Ekologická třída ve shodě s DS/EN 1434 třída C Teplota okolního prostředí C Třída jištění průtokové čidlo IP 56 impulsní vysílač IP 54 Teplota média* C Teplota uskladnění C, 60 C s vloženou baterií Tlakový stupeň PN 16, PN 25 příruba Časová konstanta 6 s, měřič s rychlou odezvou * Pokud teplota média překročí 90 C je nutno použít přírubový měřič. Navíc MULTICAL nebo impulsní vysílač by měly být připevněny na stěnu. Elektrotechnické údaje Napájecí napětí 3,6 V ± 10% Baterie (impulsní vysílač) 3,65 VDC, D-Cell lithium Interval výměny 10 let při tbat < 35 C Napájení 230 VC +15/-30%, Hz (impulsní vysílač) 24 VAC/DC ± 30% Záložní napájení integrovaný SuperCap eliminuje provozní poruchy způsobené krátkodobým přerušením napájení Délka kabelu (průtokoměr) max. 10 m Délka kabelu závisí na vyhodnocovací (impulsní vysílač) jednotce Data EMC ve shodě s DS/EN 1434 třída C Průtoková data Nom. Nom. Pulzní Dynamický Průtok _p Ukončení

3 průtok qp [m3/h] dimenze [mm] číslo1) [pulzy/l] rozsah qi : qp qs : qp při 125HZ 2) [m3/h] [bar] měření [l/h] 0.6 DN15 & DN :100 2:1 1, DN15 & DN :100 2:1 4, DN :100 2: DN :100 2: DN :100 2: DN40 15,25 1:100 2:1; 1,8:1 30; DN :100 2: DN65 6,10 1:100 2:1; 1,8:1 75; DN80 5 1:100 2: DN100 2,5 1:100 2: DN100 1,5 1:100 2: , DN :100 2: DN150 0,6 1:100 2: , DN150 0,4 1:100 2: DN200 0,4 1:100 2: DN250 0,4 1:100 2: , DN200 0,25 1:100 2: , DN250 0,25 1:100 2: , DN250 0,25 1:100 1,8: ) Pulzní číslo je vyznačeno na štítku na boku měřiče. 2) Při dosažení max. průtoku při frekvenci pulsů 128 Hz je průtok udržován na hodnotě max. průtoku 3) Klasifikace MID: Třída 3 a qi:qp=1:25 Materiály PRŮTOKOMĚRNÁ ČÁST Ultraflow, qp 0,6 a 1,5 m 3 /h Těleso Enkotal (alfa mosaz) Převodníky AISI 316 (1.4401) Těsnicí vložky EPDM Reflektory PES 30%GF a AISI 304 (1.4301) Měřicí potrubí PES 30%GF Ultraflow, qp 3 až 100 m 3 /h Těleso, ucpávka Enkotal (alfa mosaz) Těleso, příruba RG5204 (červená mosaz) Převodníky AISI 316 (1.4401) Těsnící vložky EPDM Měřicí potrubí PES 30%GF Reflektory AISI 304 (1.4301) Ultraflow, qp 150 až 1000 m 3 /h Těleso AISI 304 (1.4301) Převodníky AISI 316/Enkotal Těsnicí vložky EPDM Měřicí potrubí integrovaná část tělesa TĚLESO ELEKRONIKY Spodní část Kryt PŘIPOJOVACÍ KABEL Silikonový kabel ( 3 0.5) PBT 30%GF PC 30%GF

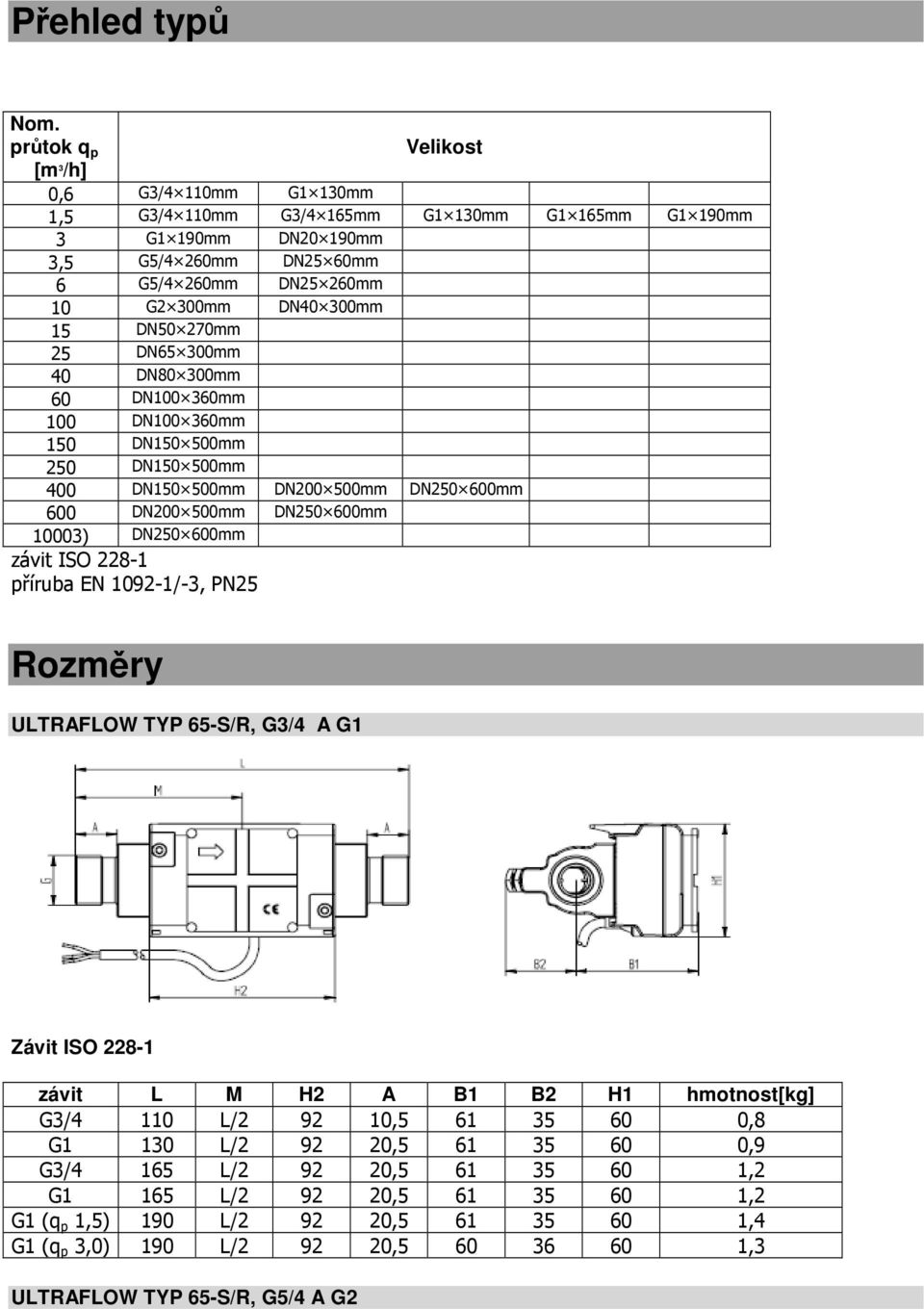

4 Přehled typů Nom. průtok q p Velikost [m 3 /h] 0,6 G3/4 110mm G1 130mm 1,5 G3/4 110mm G3/4 165mm G1 130mm G1 165mm G1 190mm 3 G1 190mm DN20 190mm 3,5 G5/4 260mm DN25 60mm 6 G5/4 260mm DN25 260mm 10 G2 300mm DN40 300mm 15 DN50 270mm 25 DN65 300mm 40 DN80 300mm 60 DN mm 100 DN mm 150 DN mm 250 DN mm 400 DN mm DN mm DN mm 600 DN mm DN mm 10003) DN mm závit ISO příruba EN /-3, PN25 Rozměry ULTRAFLOW TYP 65-S/R, G3/4 A G1 Závit ISO závit L M H2 A B1 B2 H1 hmotnost[kg] G3/4 110 L/ , ,8 G1 130 L/ , ,9 G3/4 165 L/ , ,2 G1 165 L/ , ,2 G1 (q p 1,5) 190 L/ , ,4 G1 (q p 3,0) 190 L/ , ,3 ULTRAFLOW TYP 65-S/R, G5/4 A G2

5 závit ISO závit L M H2 A B1 B2 H1 hmotnost[kg] G5/4 260 L/ ,3 G2 300 L/ ,5 ULTRAFLOW TYP 65-S/R, DN20 až DN50 příru ba EN , PN2 5 hmotnost nomin. L M H2 B1 D H k matice průměr č. závit d 2 [kg] DN L/ M ,9 DN L/ M ,0 DN L/2 92 <D/ M ,3 DN <D/ M ,1 ULTRAFLOW TYP 65-S/R, DN65 a DN80 příruba EN , PN25

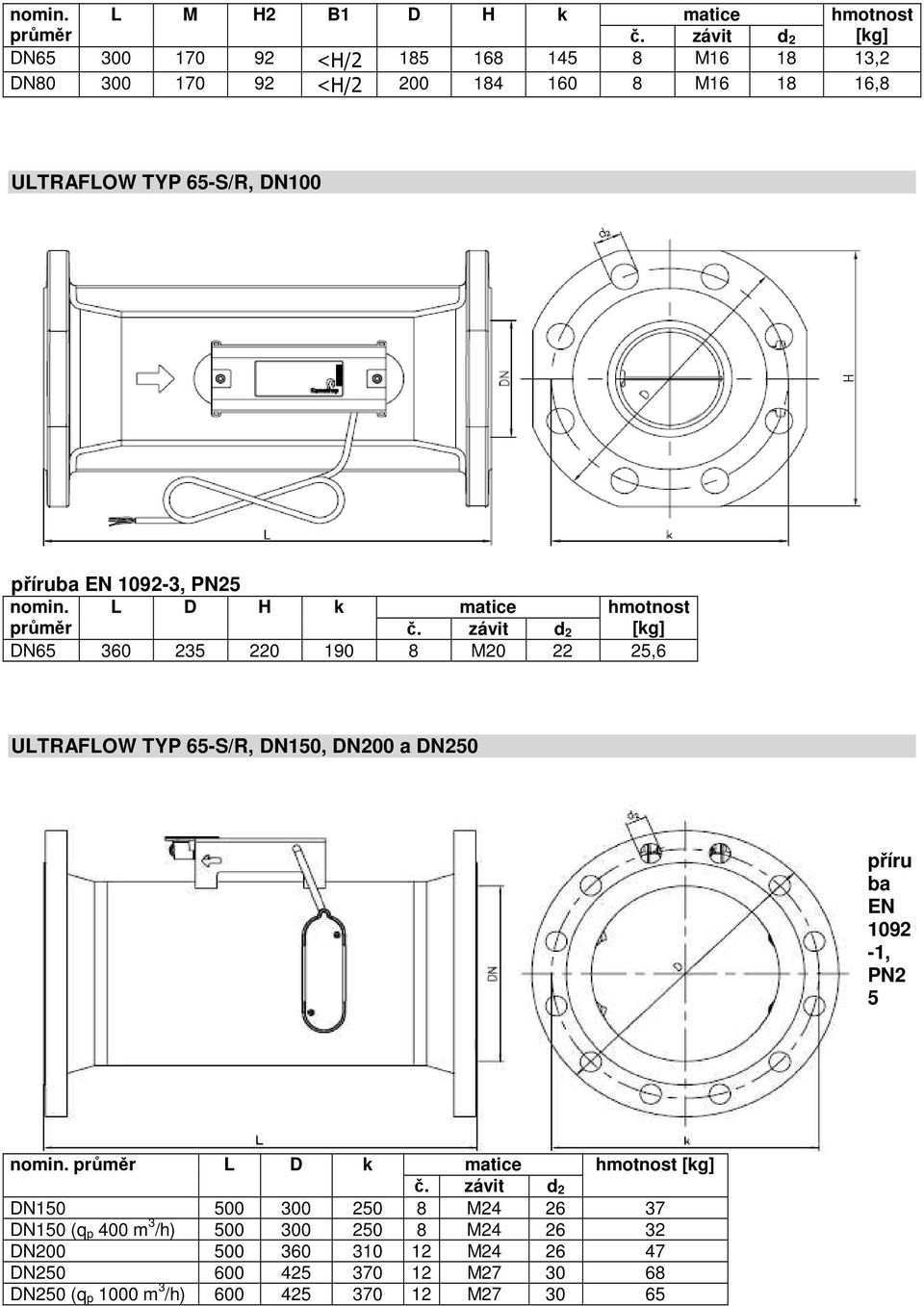

6 hmotnost nomin. L M H2 B1 D H k matice průměr č. závit d 2 [kg] DN <H/ M ,2 DN <H/ M ,8 ULTRAFLOW TYP 65-S/R, DN100 hmotnost příruba EN , PN25 nomin. L D H k matice průměr č. závit d 2 [kg] DN M ,6 ULTRAFLOW TYP 65-S/R, DN150, DN200 a DN250 příru ba EN , PN2 5 hmotnost [kg] nomin. průměr L D k matice č. závit d 2 DN M DN150 (q p 400 m 3 /h) M DN M DN M DN250 (q p 1000 m 3 /h) M

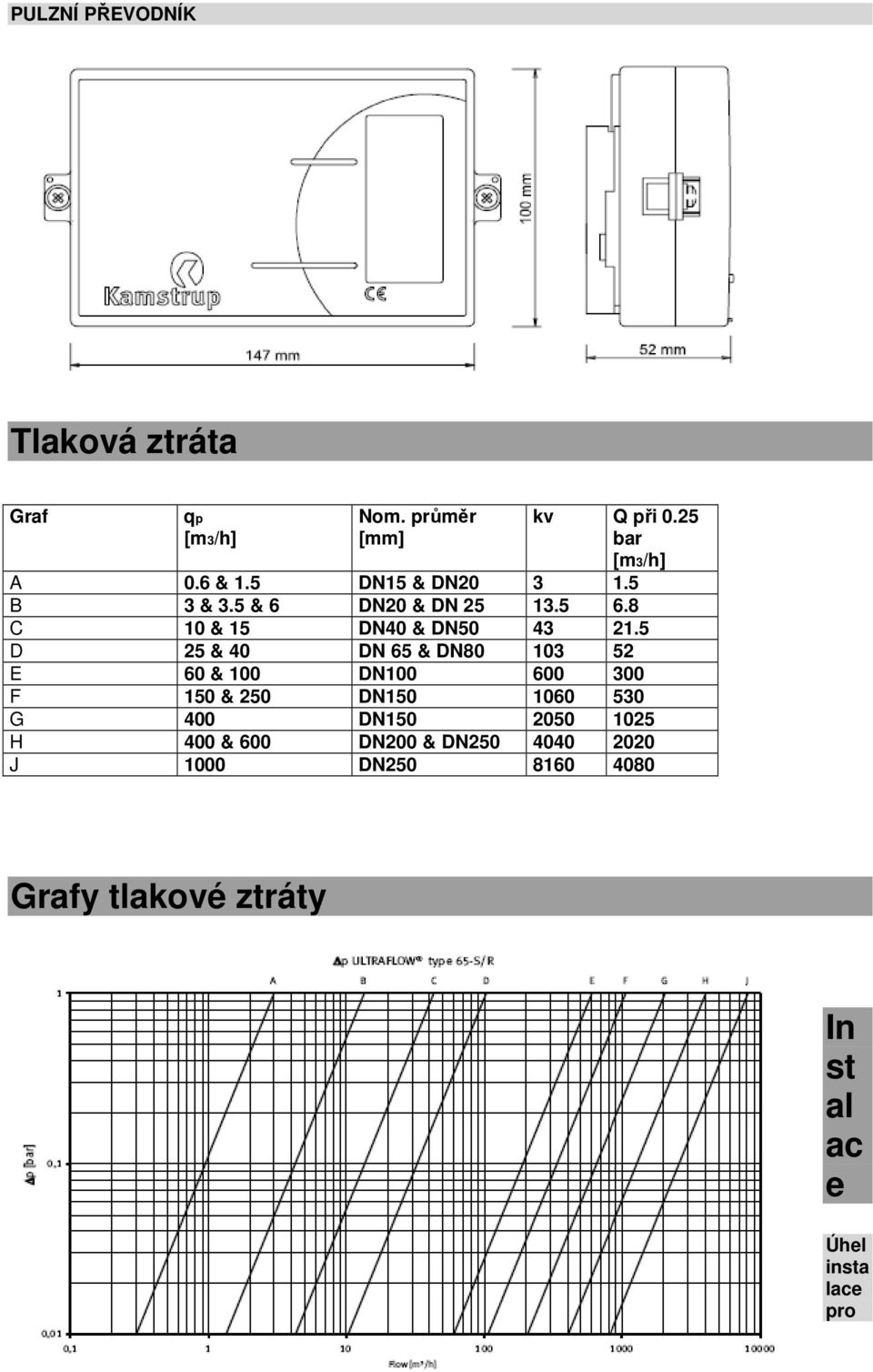

7 PULZNÍ PŘEVODNÍK Tlaková ztráta Graf qp [m3/h] Nom. průměr [mm] kv Q při 0.25 bar [m3/h] A 0.6 & 1.5 DN15 & DN B 3 & 3.5 & 6 DN20 & DN C 10 & 15 DN40 & DN D 25 & 40 DN 65 & DN E 60 & 100 DN F 150 & 250 DN G 400 DN H 400 & 600 DN200 & DN J 1000 DN Grafy tlakové ztráty In st al ac e Úhel insta lace pro

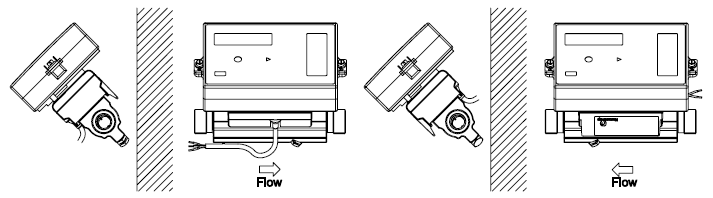

8 ULTRAFLOW DN 100 ULTRAFLOW se může instalovat horizontálně, vertikálně nebo pod úhlem. Důležité! U průtokoměru ULTRAFLOW DN 100 (100m 3 /hod) se musí elektronická/plastová skříňka umístit na stranu (při horizontální instalaci). ULTRAFLOW může být stočen až o ±45 k ose potrubí). Doporučujeme řídit se pokyny v CEN CR Přímý přítok (UF 65-S) ULTRAFLOW nevyžaduje ani přímý přítok ani odtok, aby splňoval Směrnici pro měřicí přístroje (MID) 2004/22/EEC, OIML R75:2002 a EN 1434:2007. Pouze v případě silných poruch v průtoku před měřidlem by byla nutná přímá sekce přítoku. Úhel instalace pro ULTRAFLOW DN 150 ULTRAFLOW se může instalovat horizontálně, vertikálně nebo pod úhlem. Důležité! U průtokoměru ULTRAFLOW > DN 150 (150 m 3 /hod) se musí elektronická/plastová skříňka umístit na stranu (při horizontální instalaci). ULTRAFLOW může být stočen až o ±45 k ose potrubí). Pracovní tlak Kvůli prevenci kavitace musí být pracovní tlak pro ULTRAFLOW min. 1,5 baru při qp a min. 2,5 baru při qs (4,5 baru pro DN80). To se vztahuje na teploty až do přibližně 80 C. ULTRAFLOW nesmí být vystaven nižšímu tlaku než je okolní (vakuu). Příklady instalace Závitový měřič s MULTICALEM / pulzní převodník je zabudován přímo na ULTRAFLOW.

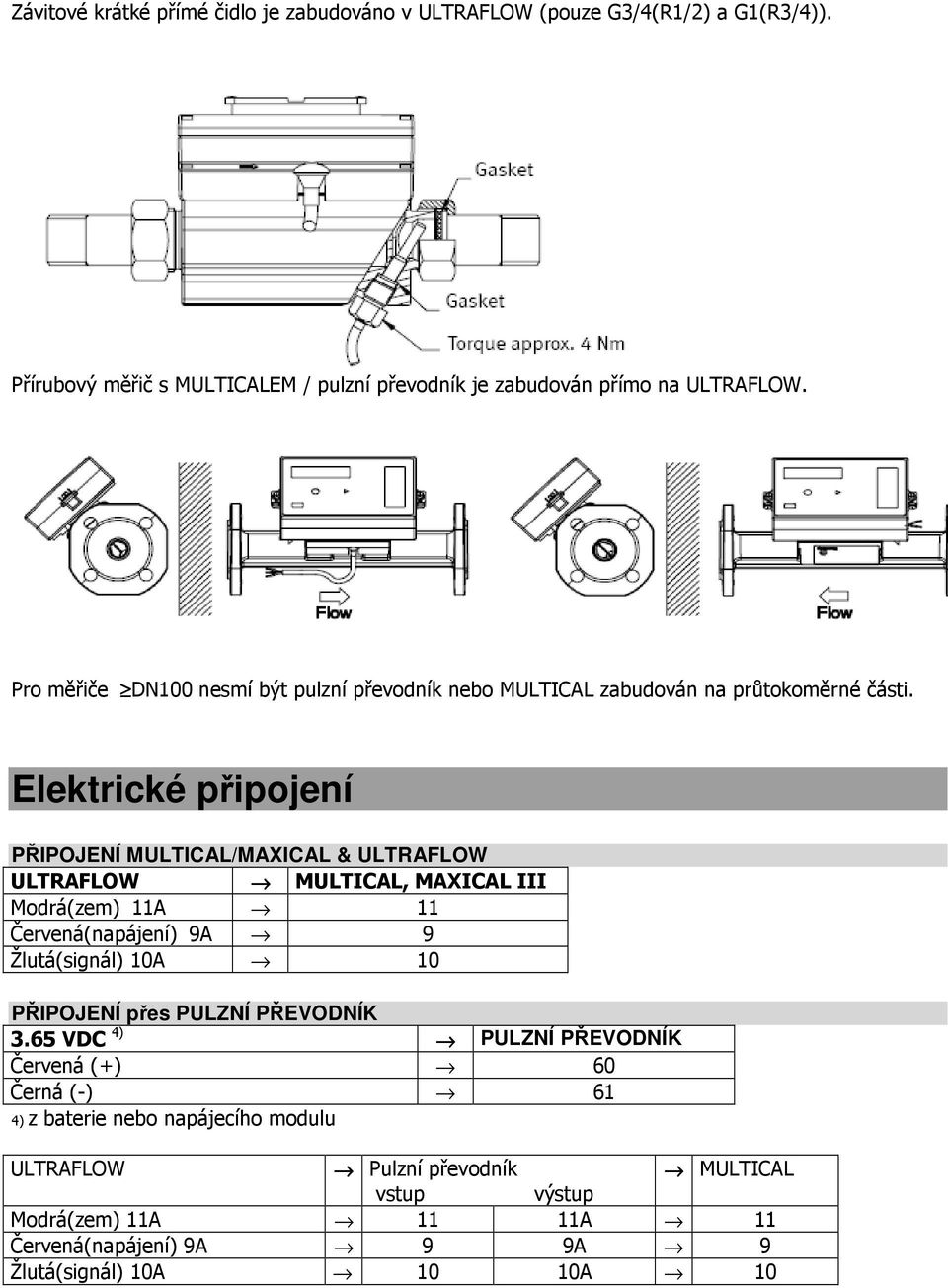

9 Závitové krátké přímé čidlo je zabudováno v ULTRAFLOW (pouze G3/4(R1/2) a G1(R3/4)). Přírubový měřič s MULTICALEM / pulzní převodník je zabudován přímo na ULTRAFLOW. Pro měřiče DN100 nesmí být pulzní převodník nebo MULTICAL zabudován na průtokoměrné části. Elektrické připojení PŘIPOJENÍ MULTICAL/MAXICAL & ULTRAFLOW ULTRAFLOW MULTICAL, MAXICAL III Modrá(zem) 11A 11 Červená(napájení) 9A 9 Žlutá(signál) 10A 10 PŘIPOJENÍ přes PULZNÍ PŘEVODNÍK 3.65 VDC 4) PULZNÍ PŘEVODNÍK Červená (+) 60 Černá (-) 61 4) z baterie nebo napájecího modulu ULTRAFLOW Pulzní převodník MULTICAL vstup výstup Modrá(zem) 11A 11 11A 11 Červená(napájení) 9A 9 9A 9 Žlutá(signál) 10A 10 10A 10

10 ULTRAFLOW Pulzní převodník MAXICAL III vstup výstup Modrá(zem) 11A 11 11A 11 Červená(napájení) 9A 9 Žlutá(signál) 10A 10 10A 10 Pokud jsou použité dlouhé signální kabely, zvažte prosím pečlivě instalaci. Je třeba dodržet vzdálenost nejméně 25 cm mezi signálním kabelem a ostatními vodiči kvůli EMC. Příklad zapojení ULTRAFLOW a MULTICAL ULTRAFLOW typ 65-S/65-R, qp 100 m3/h ULTRAFLOW typ 65-S se svorkovnicí, qp 150 m3/h

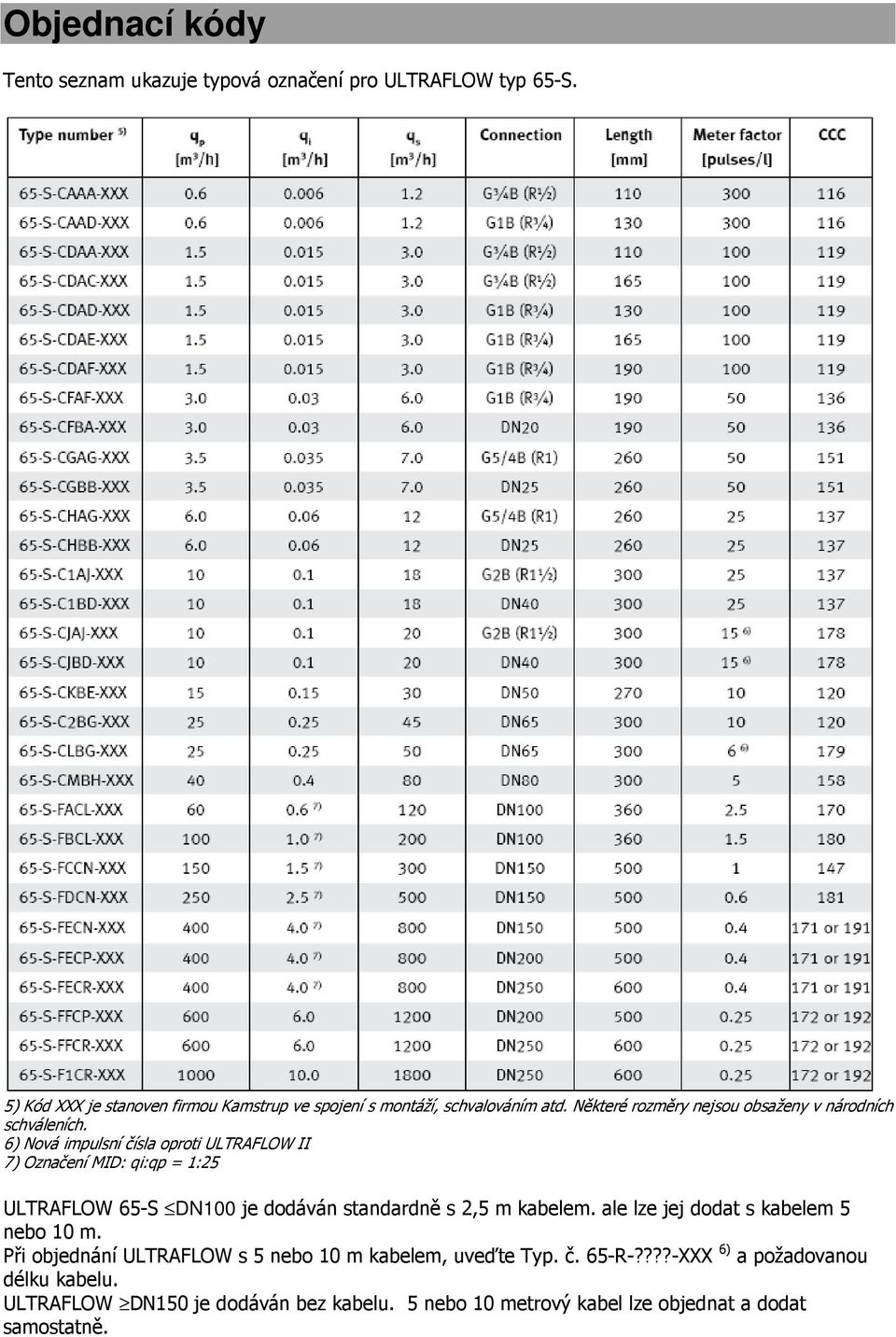

11 Objednací kódy Tento seznam ukazuje typová označení pro ULTRAFLOW typ 65-S. 5) Kód XXX je stanoven firmou Kamstrup ve spojení s montáží, schvalováním atd. Některé rozměry nejsou obsaženy v národních schváleních. 6) Nová impulsní čísla oproti ULTRAFLOW II 7) Označení MID: qi:qp = 1:25 ULTRAFLOW 65-S DN100 je dodáván standardně s 2,5 m kabelem. ale lze jej dodat s kabelem 5 nebo 10 m. Při objednání ULTRAFLOW s 5 nebo 10 m kabelem, uveďte Typ. č. 65-R-????-XXX 6) a požadovanou délku kabelu. ULTRAFLOW DN150 je dodáván bez kabelu. 5 nebo 10 metrový kabel lze objednat a dodat samostatně.

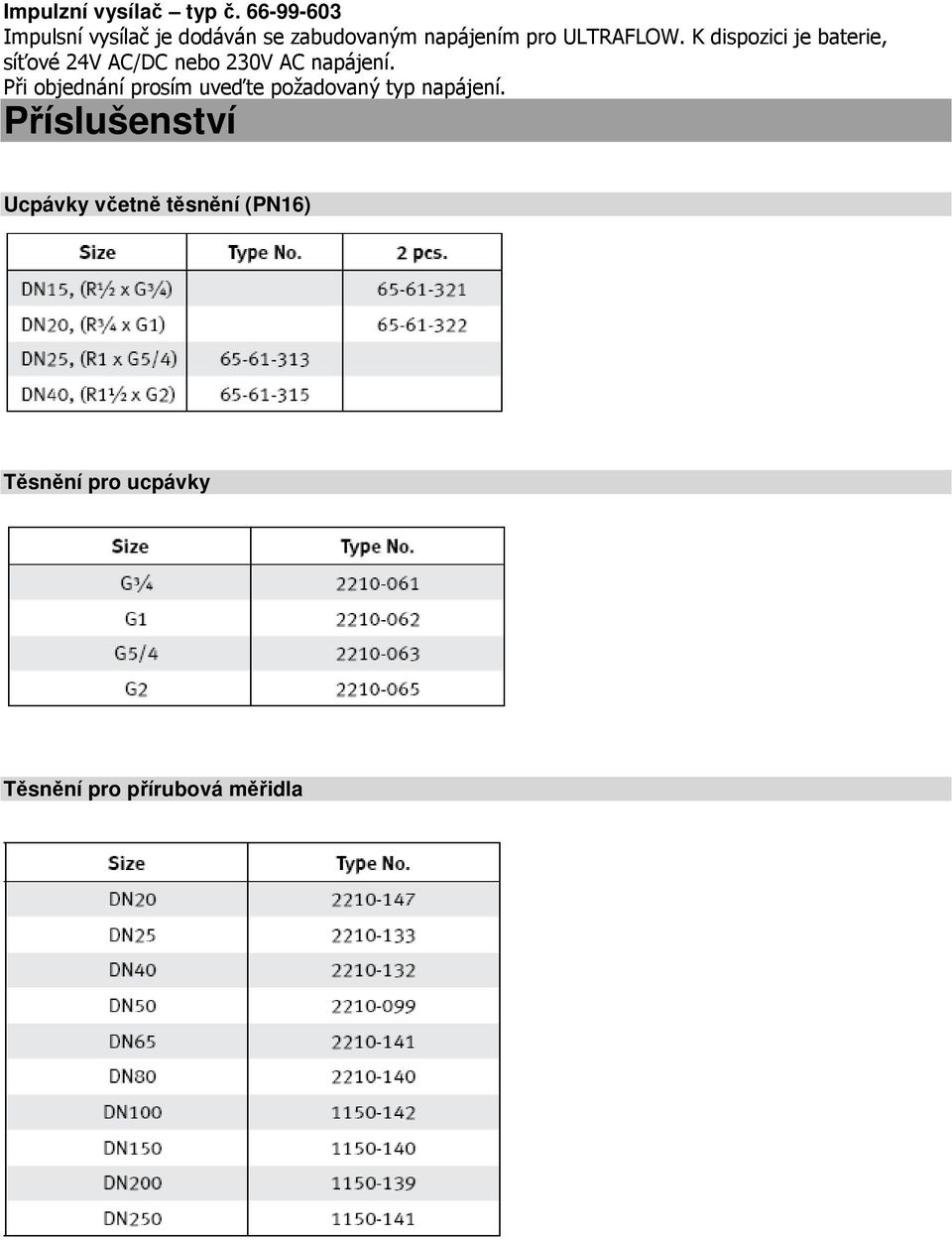

12 Impulzní vysílač typ č Impulsní vysílač je dodáván se zabudovaným napájením pro ULTRAFLOW. K dispozici je baterie, síťové 24V AC/DC nebo 230V AC napájení. Při objednání prosím uveďte požadovaný typ napájení. Příslušenství Ucpávky včetně těsnění (PN16) Těsnění pro ucpávky Těsnění pro přírubová měřidla
