Kancelářský nábytek M1, s.r.o. Ceník ramen M7 pro LCD panely. Položka kódu Cena bez DPH Poznámka

Transkript

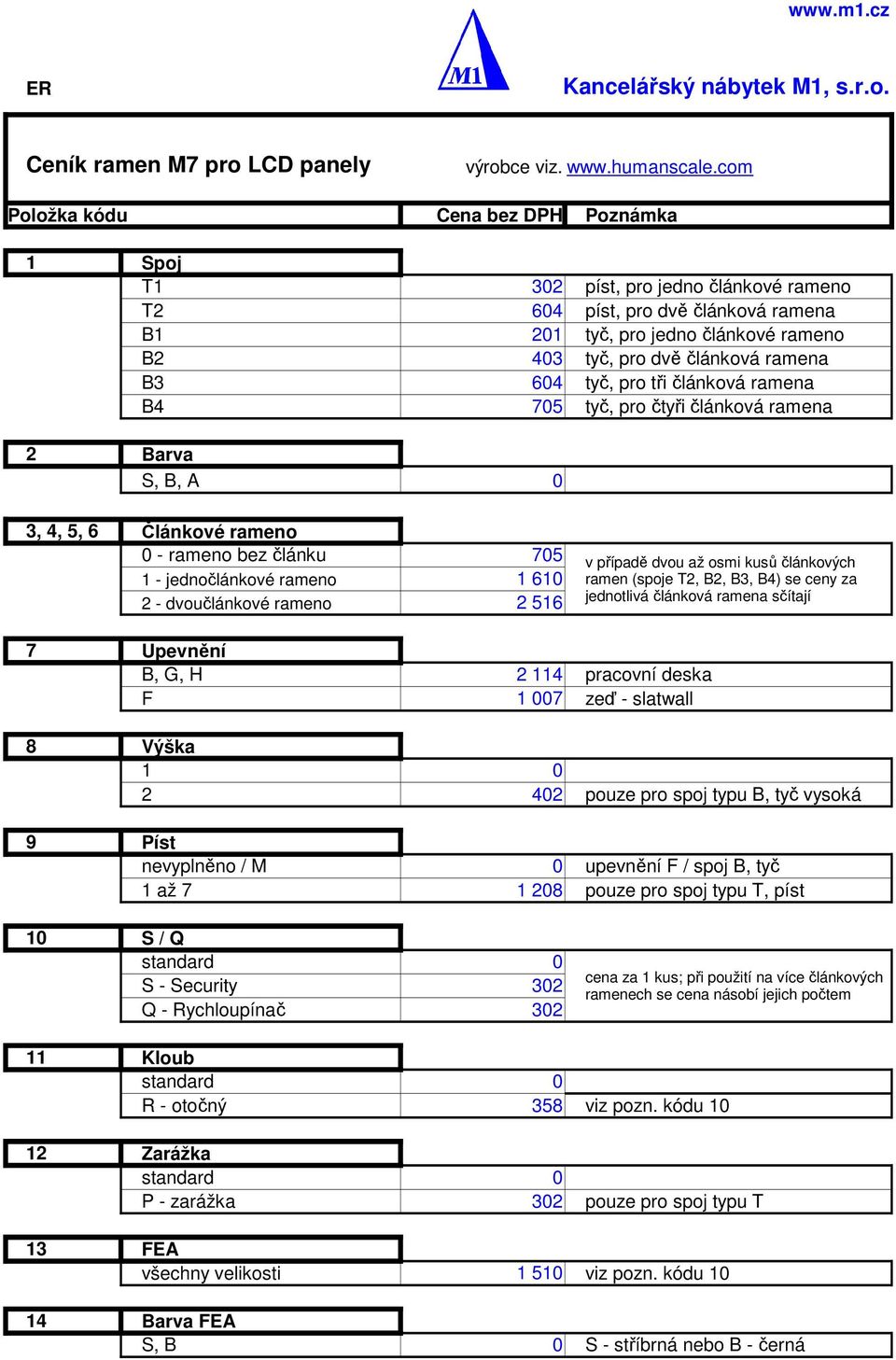

1 ER Kancelářský nábytek M1, s.r.o. Ceník ramen pro LCD panely výrobce viz. Položka u Cena Poznámka 1 Spoj T1 302 píst, pro jedno článkové rameno T2 604 píst, pro dvě článková ramena B1 201 tyč, pro jedno článkové rameno B2 403 tyč, pro dvě článková ramena B3 604 tyč, pro tři článková ramena B4 705 tyč, pro čtyři článková ramena 2 Barva S, B, A 0 3, 4, 5, 6 Článkové rameno 0 - rameno bez článku jednočlánkové rameno 2 - dvoučlánkové rameno v případě dvou až osmi kusů článkových ramen (spoje T2, B2, B3, B4) se ceny za jednotlivá článková ramena sčítají 7 Upevnění B,, pracovní deska F zeď - slatwall 8 Výška pouze pro spoj typu B, tyč vysoká 9 Píst nevyplněno / M 0 F / spoj B, tyč 1 až 7 pouze pro spoj typu T, píst 10 S / Q standard 0 S - Security 302 Q - Rychloupínač 302 za 1 kus; při použití na více článkových ramenech se násobí jejich počtem 11 Kloub standard 0 R - otočný 358 viz pozn. u Zarážka standard 0 P - zarážka 302 pouze pro spoj typu T 13 FEA všechny velikosti viz pozn. u Barva FEA S, B 0 S - stříbrná nebo B - černá

2 ER Kancelářský nábytek M1, s.r.o. Ramena pro LCD panely - všeobecné poznámky a rady I PROČ POUŽÍT MECANISMUS : - protože má všechny konstrukční díly kovové - na rozdíl od většiny levnějších produktů JAK ROZEZNÁME PÍST OD PEVNÉ TYČE: - píst má vždy objímku (která drží rameno/a) se stejným průměrem a zcela nahoře - tyč má vždy objímku (která drží rameno/a) s větším průměrem a v kterékoliv výšce - tyč musí mít vždy "nultý" článek, který u pístu chybí VÝODY PÍSTU: - pohyb nahoru lze ovládat i v sedě (při zvolení správné varianty podle hmotnosti monitoru) - měnít výšku monitoru může být pro někoho pohodlnější, než na pevné tyči NEVÝODY PÍSTU: - pohyb dolů lze ovládat víceméně jen ve stoje - max. nosnost pístu je 18 kg, tzn. nemůžeme na něj naložit víc monitorů, aby neklesal - musíme vědět, jaké zatížení ponese a vybrat jednu z variant, po změně monitoru může nastat problém - je dražší, než pevná tyč - max. délka nad stolem je menší, než u nejdelší tyče - rameno neobsahuje "nultý" (krátký - cca 7cm) článek, je tedy vždy kratší, než stejné řešení s tyčí VÝODY PEVNÉ TYČE: - můžeme na ní naložit mnohem víc monitorů, než na píst - nikdy nezačne klesat - je levnější, než píst - naučíme-li se rameno správně uchopit, nemusíme vstávat při pohybu nahoru ani dolů - rameno je vždy o "nultý" (krátký - cca 7cm) článek delší (u pístu "nultý" článek chybí) NEVÝODY PEVNÉ TYČE: - pokud nemáme ten správný "grif", tak musíme kvůli každému zvýšení či snížení monitoru vstát - měnít výšku monitoru může být pro někoho nepohodlnější, než s pístem K ČEMU JE FEA: - monitor upevněný na FEA lze pohodlně ovládat v sedě <--- má význam především, je-li na jedné tyči (nebo pístu) upevněno víc monitorů a chceme je různě vysoko nebo např. jde-li o do zdi ---> <--- případně pro zvýšení celkového rozsahu zdvihu monitoru

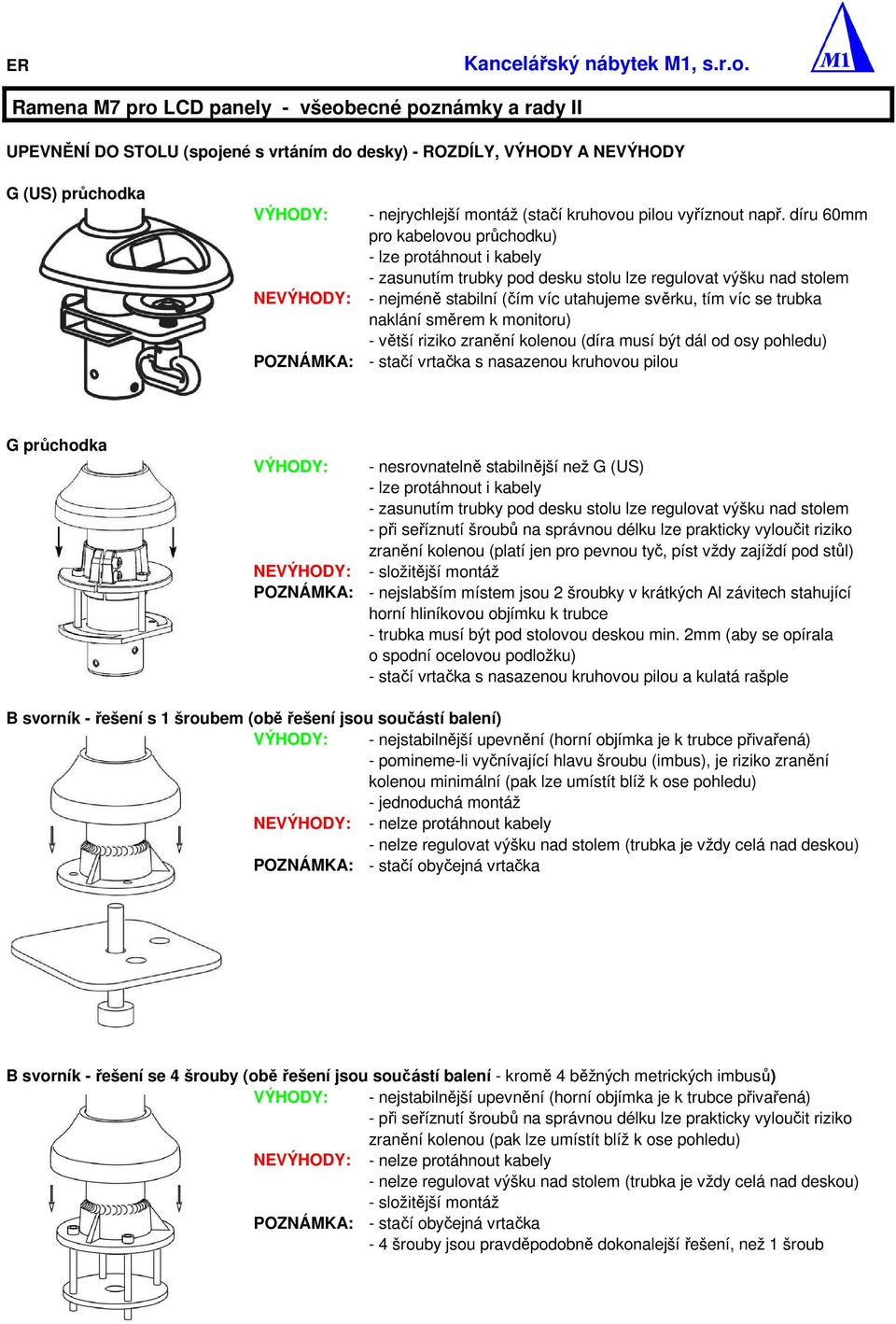

3 ER Kancelářský nábytek M1, s.r.o. Ramena pro LCD panely - všeobecné poznámky a rady II UPEVNĚNÍ DO STOLU (spojené s vrtáním do desky) - ROZDÍLY, VÝODY A NEVÝODY (US) průchodka VÝODY: NEVÝODY: POZNÁMKA: - nejrychlejší montáž (stačí kruhovou pilou vyříznout např. díru 60mm pro kabelovou průchodku) - lze protáhnout i kabely - zasunutím trubky pod desku stolu lze regulovat výšku nad stolem - nejméně stabilní (čím víc utahujeme svěrku, tím víc se trubka naklání směrem k monitoru) - větší riziko zranění kolenou (díra musí být dál od osy pohledu) - stačí vrtačka s nasazenou kruhovou pilou průchodka VÝODY: NEVÝODY: POZNÁMKA: - nesrovnatelně stabilnější než (US) - lze protáhnout i kabely - zasunutím trubky pod desku stolu lze regulovat výšku nad stolem - při seříznutí šroubů na správnou délku lze prakticky vyloučit riziko zranění kolenou (platí jen pro pevnou tyč, píst vždy zajíždí pod stůl) - složitější montáž - nejslabším místem jsou 2 šroubky v krátkých Al závitech stahující horní hliníkovou objímku k trubce - trubka musí být pod stolovou deskou min. 2mm (aby se opírala o spodní ocelovou podložku) - stačí vrtačka s nasazenou kruhovou pilou a kulatá rašple B svorník - řešení s 1 šroubem (obě řešení jsou součástí balení) VÝODY: - nejstabilnější (horní objímka je k trubce přivařená) - pomineme-li vyčnívající hlavu šroubu (imbus), je riziko zranění kolenou minimální (pak lze umístít blíž k ose pohledu) - jednoduchá montáž NEVÝODY: - nelze protáhnout kabely - nelze regulovat výšku nad stolem (trubka je vždy celá nad deskou) POZNÁMKA: - stačí obyčejná vrtačka B svorník - řešení se 4 šrouby (obě řešení jsou součástí balení - kromě 4 běžných metrických imbusů) VÝODY: - nejstabilnější (horní objímka je k trubce přivařená) - při seříznutí šroubů na správnou délku lze prakticky vyloučit riziko zranění kolenou (pak lze umístít blíž k ose pohledu) NEVÝODY: - nelze protáhnout kabely - nelze regulovat výšku nad stolem (trubka je vždy celá nad deskou) - složitější montáž POZNÁMKA: - stačí obyčejná vrtačka - 4 šrouby jsou pravděpodobně dokonalejší řešení, než 1 šroub

4 PŘÍKLADY RAMEN S CENAMI - 1) píst s jedním ramenem a jedním článkem + Píst je delší, má velký rozsah zdvihu. T1A112(US) (US) Píst je delší, má velký rozsah zdvihu. T1A112 - Píst je krátký, má malý rozsah zdvihu. T1A

5 PŘÍKLADY RAMEN S CENAMI - 2) krátká tyč s jedním ramenem a jedním článkem B1A11M(US) (US) B1A11M B1A11M 3 925

6 PŘÍKLADY RAMEN S CENAMI - 3) dlouhá tyč s jedním ramenem a jedním článkem B1A12M(US) (US) B1A12M Tyč je pouze nad stolem, má větší max. výšku. B1A12M 4 327

7 PŘÍKLADY RAMEN S CENAMI - 4) píst s jedním ramenem a dvěma články + Píst je delší, má velký rozsah zdvihu. T1A212(US) (US) Píst je delší, má velký rozsah zdvihu. T1A212 - Píst je krátký, má malý rozsah zdvihu. T1A

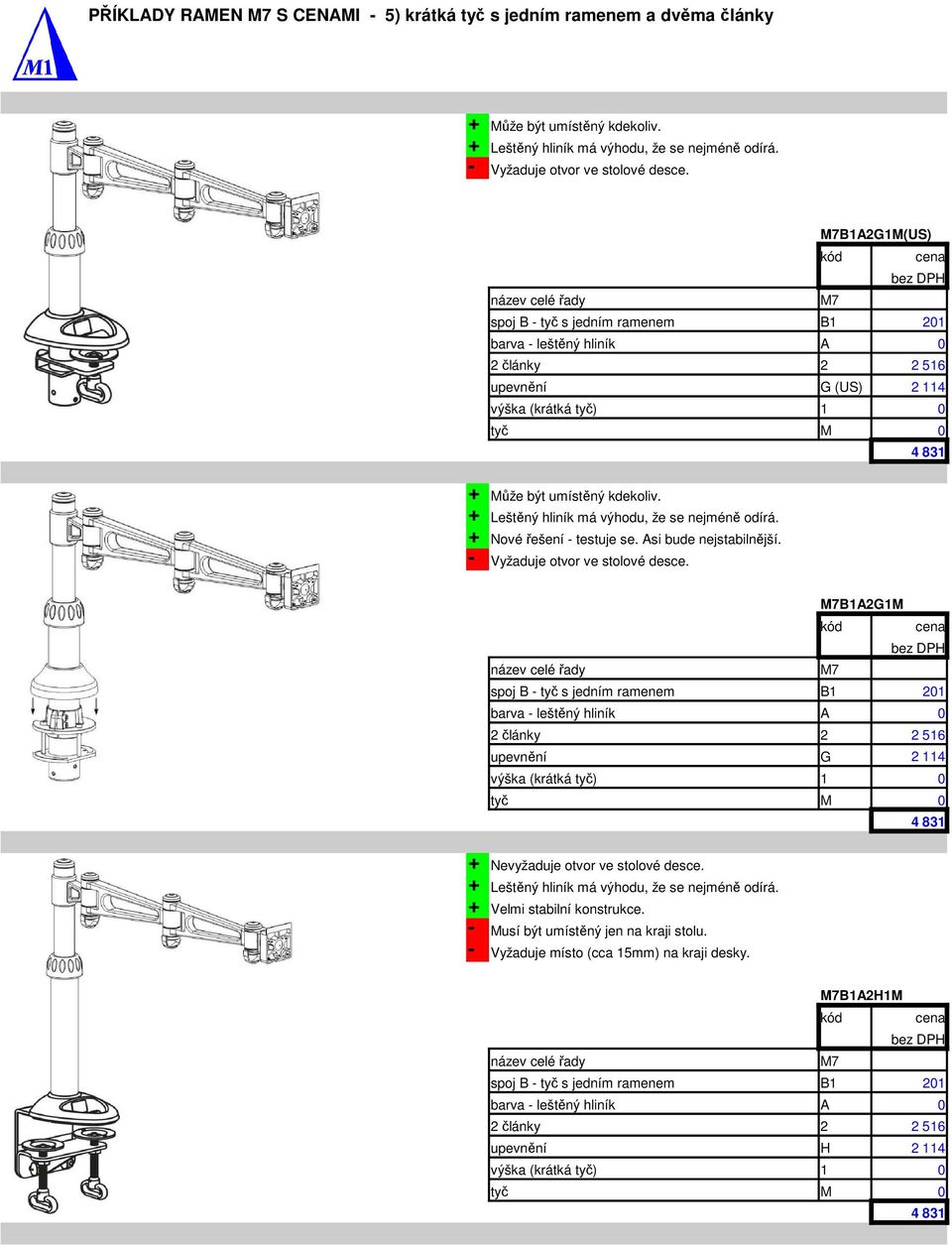

8 PŘÍKLADY RAMEN S CENAMI - 5) krátká tyč s jedním ramenem a dvěma články B1A21M(US) (US) B1A21M B1A21M 4 831

9 PŘÍKLADY RAMEN S CENAMI - 6) dlouhá tyč s jedním ramenem a dvěma články B1A22M(US) (US) B1A22M Tyč je pouze nad stolem, má větší max. výšku. B1A22M 5 233

10 PŘÍKLADY RAMEN S CENAMI - 7) složitější případy I T2A Píst je krátký, má malý rozsah zdvihu. spoj T - pístový s dvěmi rameny T články - levé rameno 2 2 články - pravé rameno 2 - svěrka nosnost pístu: 7,3-10,4 kg 4 B3A2021M spoj B - tyč s třemi rameny B články - levé rameno 2 0 článků - střední rameno články - pravé rameno 2 - svěrka výška - krátká tyč Tyč je pouze nad stolem, má větší max. výšku. B3A1022M + B2A22 spodní sada: spoj B - tyč s třemi rameny (odspodu) B článek - levé rameno 1 0 článků - střední rameno články - pravé rameno 2 - svěrka vrchní sada: spoj B - tyč s dvěmi rameny B články - levé rameno 2 2 články - pravé rameno

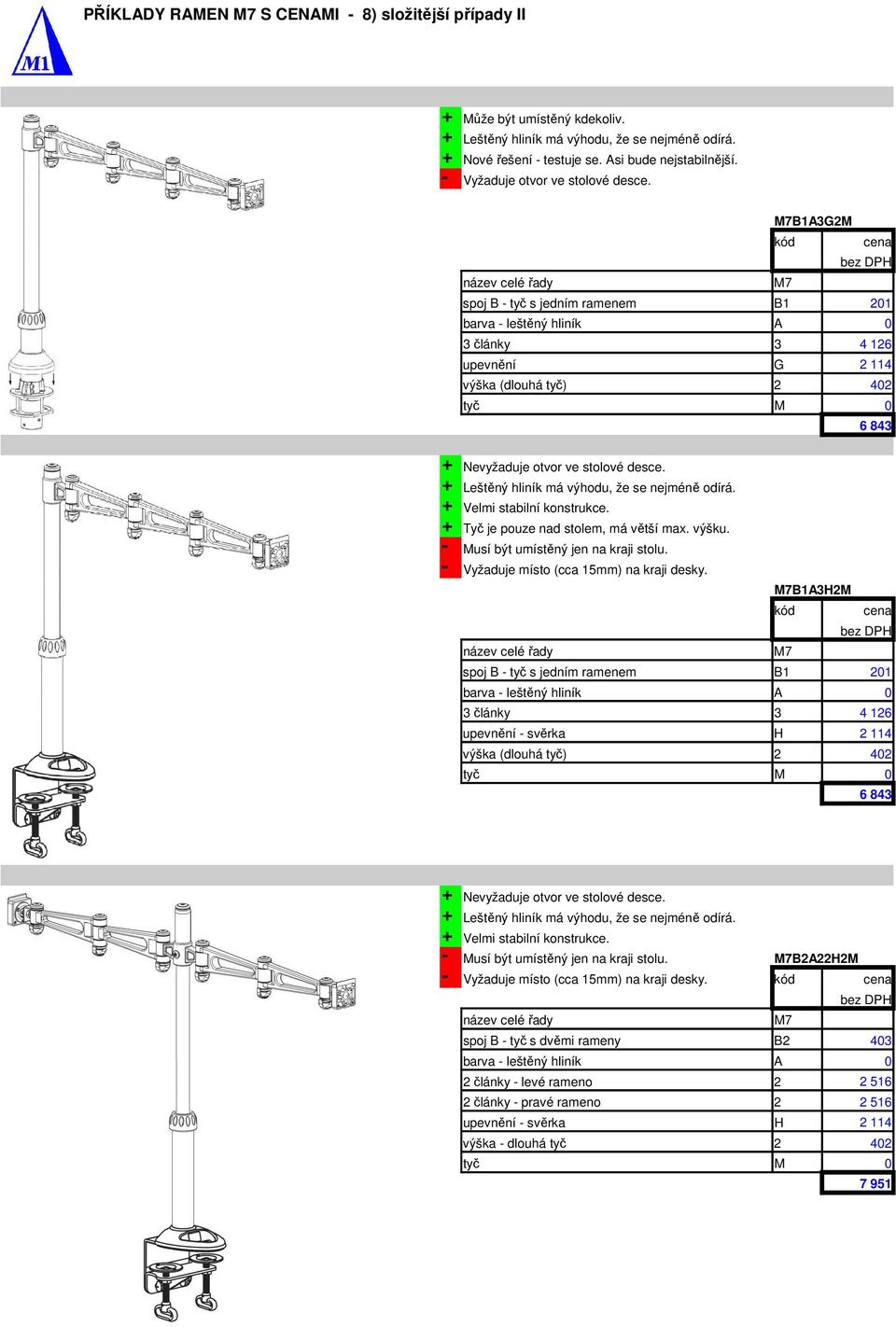

11 PŘÍKLADY RAMEN S CENAMI - 8) složitější případy II B1A32M 3 články Tyč je pouze nad stolem, má větší max. výšku. B1A32M 3 články 3 - svěrka B2A222M spoj B - tyč s dvěmi rameny B články - levé rameno 2 2 články - pravé rameno 2 - svěrka výška - dlouhá tyč
