RT2Y Teplotní spínač do prostředí SNV

Transkript

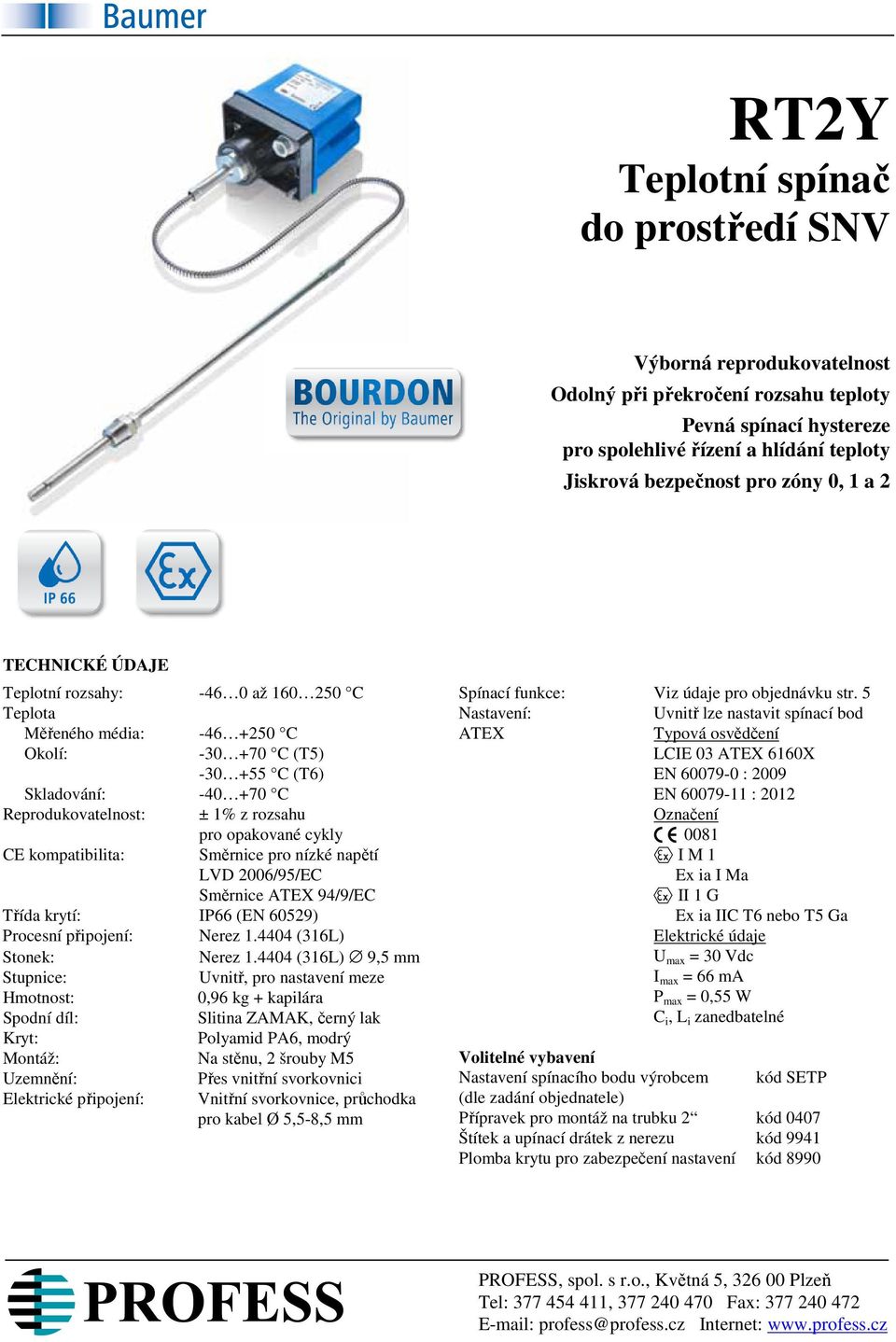

1 RT2Y Teplotní spínač do prostředí SNV Výborná reprodukovatelnost Odolný při překročení rozsahu teploty Pevná spínací hystereze pro spolehlivé řízení a hlídání teploty Jiskrová bezpečnost pro zóny 0, 1 a 2 TECHNICKÉ ÚDAJE Teplotní rozsahy: až C Teplota Měřeného média: C Okolí: C (T5) C (T6) Skladování: C Reprodukovatelnost: ± 1% z rozsahu pro opakované cykly CE kompatibilita: Směrnice pro nízké napětí LVD 2006/95/EC Směrnice ATEX 94/9/EC Třída krytí: IP66 (EN 60529) Procesní připojení: Nerez (316L) Stonek: Nerez (316L) 9,5 mm Stupnice: Uvnitř, pro nastavení meze Hmotnost: 0,96 kg + kapilára Spodní díl: Slitina ZAMAK, černý lak Kryt: Polyamid PA6, modrý Montáž: Na stěnu, 2 šrouby M5 Uzemnění: Elektrické připojení: Přes vnitřní svorkovnici Vnitřní svorkovnice, průchodka pro kabel Ø 5,5-8,5 mm Spínací funkce: Viz údaje pro objednávku str. 5 Nastavení: Uvnitř lze nastavit spínací bod ATEX Typová osvědčení LCIE 03 ATEX 6160X EN : 2009 EN : 2012 Označení à 0081 e I M 1 Ex ia I Ma e II 1 G Ex ia IIC T6 nebo T5 Ga Elektrické údaje U max = 30 Vdc I max = 66 ma P max = 0,55 W C i, L i zanedbatelné Volitelné vybavení Nastavení spínacího bodu výrobcem kód SETP (dle zadání objednatele) Přípravek pro montáž na trubku 2 kód 0407 Štítek a upínací drátek z nerezu kód 9941 Plomba krytu pro zabezpečení nastavení kód 8990 PROFESS, spol. s r.o., Květná 5, Plzeň Tel: , Fax: profess@profess.cz Internet:

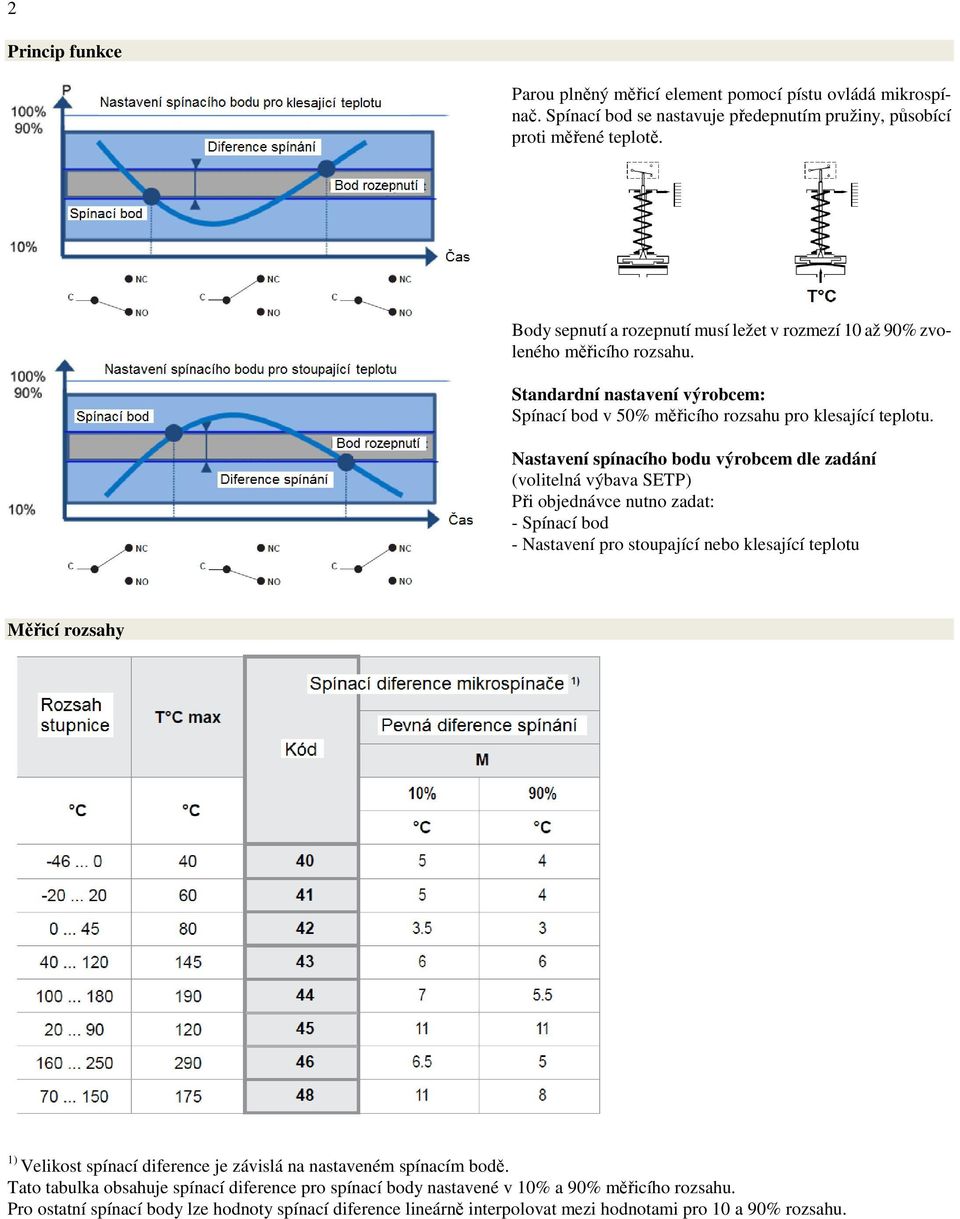

2 2 Princip funkce Parou plněný měřicí element pomocí pístu ovládá mikrospínač. Spínací bod se nastavuje předepnutím pružiny, působící proti měřené teplotě. Body sepnutí a rozepnutí musí ležet v rozmezí 10 až 90% zvoleného měřicího rozsahu. Standardní nastavení výrobcem: Spínací bod v 50% měřicího rozsahu pro klesající teplotu. Nastavení spínacího bodu výrobcem dle zadání (volitelná výbava SETP) Při objednávce nutno zadat: - Spínací bod - Nastavení pro stoupající nebo klesající teplotu Měřicí rozsahy 1) Velikost spínací diference je závislá na nastaveném spínacím bodě. Tato tabulka obsahuje spínací diference pro spínací body nastavené v 10% a 90% měřicího rozsahu. Pro ostatní spínací body lze hodnoty spínací diference lineárně interpolovat mezi hodnotami pro 10 a 90% rozsahu.

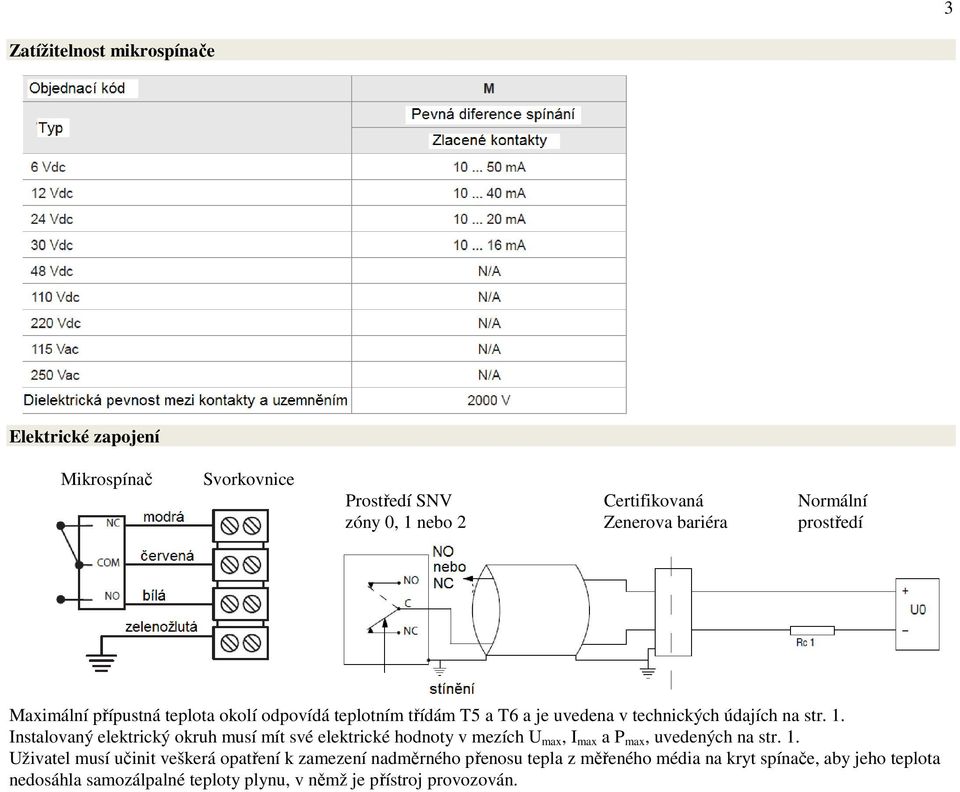

3 3 Zatížitelnost mikrospínače Elektrické zapojení Mikrospínač Svorkovnice Prostředí SNV Certifikovaná Normální zóny 0, 1 nebo 2 Zenerova bariéra prostředí Maximální přípustná teplota okolí odpovídá teplotním třídám T5 a T6 a je uvedena v technických údajích na str. 1. Instalovaný elektrický okruh musí mít své elektrické hodnoty v mezích U max, I max a P max, uvedených na str. 1. Uživatel musí učinit veškerá opatření k zamezení nadměrného přenosu tepla z měřeného média na kryt spínače, aby jeho teplota nedosáhla samozálpalné teploty plynu, v němž je přístroj provozován.

4 4 Rozměry (mm) Spínač pro přímou montáž Spínač s kapilárou S = délka stonku (část citlivá na teplotu) A = přídavná délka stonku (min. 25 mm) P = ponorná hloubka (P = S + A) K = délka kapiláry (jen u TD1, TD2, TD3) E = přídavek mezi procesním připojením a krytem (jen u TRDE1 a TRDE2) U provedení TD1 není žádná přídavná délka stonku (A = 0). Kluzné šroubení je na kapiláře. Posuvné šroubení z nerezu (TD 2/3, TRDE 1/2) Posuvné šroubení z nerezu (TD 1) Po utažení těsnicího šroubení je čidlo v procesním šroubení zcela utěsněno a tlaku odolné až do 40 bar. Vodotěsné po utažení do kapiláry. Délka stonku v závislosti na délce kapiláry a rozsahu stupnice. Provedení s S = 150 nebo 200 mm nelze při P = 150 mm.

5 5 Údaje pro objednávku Teplotní spínač RT2 RP2- Y M. xx. x x / ATEX certifikát S certifikátem ATEX Typ mikrospínače 1x přepínací zlacené kontakty Rozsah teploty ( C) (ne pro TRDE1) (ne pro TRDE1) (ne pro TRDE1) 48 Typ přenosu TD1 Nerezová kapilára bez chráničky 1 TD2 Nerezová kapilára s nerezovou chráničkou 2 TD3 Nerezová kapilára s nerezovou chráničkou a PVC potahem 3 TRDE1 Tuhé připojení s S = 65 mm pro rozsahy do 120 C C TRDE2 Tuhé připojení s S = 120 mm pro všechny rozsahy D Délka kapiláry (K) Bez kapiláry (přímá montáž TRDE1 a TRDE2) 0 1 m 1 2 m 2 3 m 3 4 m 4 5 m 5 6 m 6 7 m 7 8 m 8 9 m 9 10 m A Ponorná hloubka (P) (P = délka stonku S + přídavná délka A) P = S + 25 mm (min. přídavná délka A = 25 mm, S viz tabulka str. 4) 0 P = 150 mm (ne pro TD1) 3 P = 200 mm (ne pro TD1) 4 P = 400 mm (ne pro TD1) 5 P = 600 mm (ne pro TD1) 6 P = 1000 mm (ne pro TD1) D Průměr stonku 9,5 mm Šroubení procesního připojení Žádné 0 G1/2 vnější (standard) 3 ½ NPT vnější 6 Za objednacím číslem uveďte případné volitelné vybavení dle příkladu: Příklad objednávky včetně volitelné výbavy Tlakový spínač RP2, s certifikátem ATEX, 1x přepínací zlacené kontakty, rozsah X, typ TD1, kapilára 1 m, ponorná hloubka 150 mm, průměr stonku 9,5 mm, bez procesního šroubení, volitelná výbava štítek a upínací drátek z nerezu Změna technických údajů vyhrazena Y RT2 - Y M C 0 / 9941 M C
