3 w OBECNÉ INFORMACE... STRANA 4 w PŘÍČINY VZNIKU PŘEPĚTÍ... STRANA 5 w ZNAČENÍ SVODIČŮ A PŘÍKLADY ZAPOJENÍ... STRANA 7 w ROZDĚLENÍ SVODIČŮ... STRANA 8 w VÝBĚR A UMÍSTĚNÍ SVODIČŮ V RODINNÉM DOMĚ... STRANA 10 w SCHRACK - POMŮCKA PRO RYCHLÝ VÝBĚR TYPU SVODIČE... STRANA 11 w POUŽÍVANÉ VELIČINY... STRANA 12 w SVODIČE BLESKOVÝCH PROUDŮ A PŘEPĚTÍ PROTEC... STRANA 14 w SVODIČE BLESKOVÝCH PROUDŮ A PŘEPĚTÍ COMBTEC.... STRANA 16 w SVODIČE PŘEPĚTÍ VARTEC... STRANA 18 w KOMPAKTNÍ SVODIČE PŘEPĚTÍ.... STRANA 20 w SVODIČE DO INSTALAČNÍCH KRABIC A ZÁSUVKOVÝ SVODIČ STRANA 21 w SVODIČE PŘEPĚTÍ PRO DATOVÉ LINKY... STRANA 22 w SVODIČE PŘEPĚTÍ PRO TV SVODY DATEC... STRANA 23 w SVODIČE BLESKOVÝCH PROUDŮ A PŘEPĚTÍ PRO FOTOVOLTAICKÁ ZAŘÍZENÍ.... STRANA 24 w SVODIČE PŘEPĚTÍ PRO FOTOVOLTAICKÁ ZAŘÍZENÍ... STRANA 25 3

4 w OBECNÉ INFORMACE w OCHRANA PŘED BLESKOVÝMI PROUDY A PŘEPĚTÍM Oblast ochrany před bleskovými proudy a přepětím, (často nazývané SPD surge protective devices) se v posledních letech stává stále důležitějším tématem. Vzrůstá počet bouřkových dnů a tím i počet škod na elektrických a elektronických zařízeních a spotřebičích, způsobených přepětím. Elektrotechnici, elektoinstalatéři, pojišťovny a také koneční spotřebitelé hledají řesění problému ochrany před přepětím. Je také kladen stále větší důraz na spolehlivou ochranu před přepětím. Počet úderů blesků / km 2 ve střední Evropě. V průmyslu se jedná nejen o přímé škody na zařízeních, ale také o následné ztráty způsobené výpadkem výroby. Toto nebezpečí může být redukováno na minimum použitím odpovídajících svodičů přepětí. Také škodám v privátní oblasti může být tímto způsobem zabráněno. w PŘÍČINY VZNIKU PŘEPĚTÍ Celkový počet údery blesku ostatní přepětí Stoupající počet škod vede ke změně myšlení techniků a projektantů. Přepětí v elektrických zařízeních vzniká z různých příčin. Nejčastějšími jsou: přímý zásah blesku blízký zásah blesku přepětí vznikající při spínání Největší škody vznikají při přímém zásahu bleskem, které často vedou k požáru. Mohutné uvolnění energie je iniciátorem vzniku extrémních škod. w ŘEŠENÍ Pro ochranu provozních zařízení, rodinných domů nebo dalších druhů budov je důležité instalovat správný druh svodičů přepětí. Tím se podstatně sníží riziko škod. Procentní podíl škod 4

5 w PŘÍČINY VZNIKU PŘEPĚTÍ přímý úder blesku blízký úder blesku výboj oblak oblak vzdálený úder blesku spínací přepětí v sítích nízkého napětí w, PŘÍMÝ A BLÍZKÝ ÚDER BLESKU O přímém nebo blízkém úderu mluvíme při úderu blesku do hromosvodu nebo venkovního vedení v bezprostřední blízkosti elektrického zařízení v budovách s hromosvodem nebo bez něho. Ochranu při přímém zásahu poskytují svodiče bleskových proudů které odpovídají mezinárodnímu značení Typ I (dříve označované B ). Zároveň se svodiči bleskového proudu se doporučuje doplňkově montovat svodiče přepětí typu II a III (dříve označované C a D. 5

6 W NEPŘÍMÝ ÚDER BLESKU Výboj oblak oblak nebo oblak země vytváří velmi silné elektromagnetické pole. Výsledné indukované napětí může být tak velké, že způsobuje škody na koncových zařízeních. Pro ochranu zařízení je nutné použít svodiče typu II (dříve C ). Doporučuje se doplňkově montovat svodiče přepětí typu III. w VZDÁLENÝ ÚDER BLESKU Vzdálený úder blesku je definován jako úder ve velké vzdálenosti od spotřebiče do vedení nízkého nebo vysokého napětí. Může být také definován jako nepřímý úder. Vzdálené údery vyvolávají v síti přepětí, proti kterému je třeba zařízení chránit svodiči přepětí typu II (dříve C ). W SPÍNACÍ PŘEPĚTÍ V SÍTÍCH NÍZKÉHO NAPĚTÍ Méně efektní než výboje při bouřce jsou přepětí vznikající při spínacích procesech, tj. zapínání nebo vypínání velkých zátěží, nebo vypínání zkratových proudů. Tato rušivá přepětí mohou být redukována pomocí správně přiřazených svodičů přepětí (typ II + typ III (dříve C a D ). 6

7 w značení svodičů a příklady zapojení w ROZDĚLENÍ SVODIČŮ DO TŘÍD Popis Označení podle ČSN EN Staré označení Svodič bleskových proudů Typ 1 (zkratka T1) Třída B Svodič přepětí Typ 2 (zkratka T2) Třída C Jemná ochrana Typ 3 (zkratka T3) Třída D w PŘÍKLADY ZAPOJENÍ PRO JEDNOTLIVÉ SYSTÉMY SÍTÍ NN Systém TN-S (4+0) Systém TN-C (3+0) Systém TT (3+1) PEN nebo PAS PE PE 7

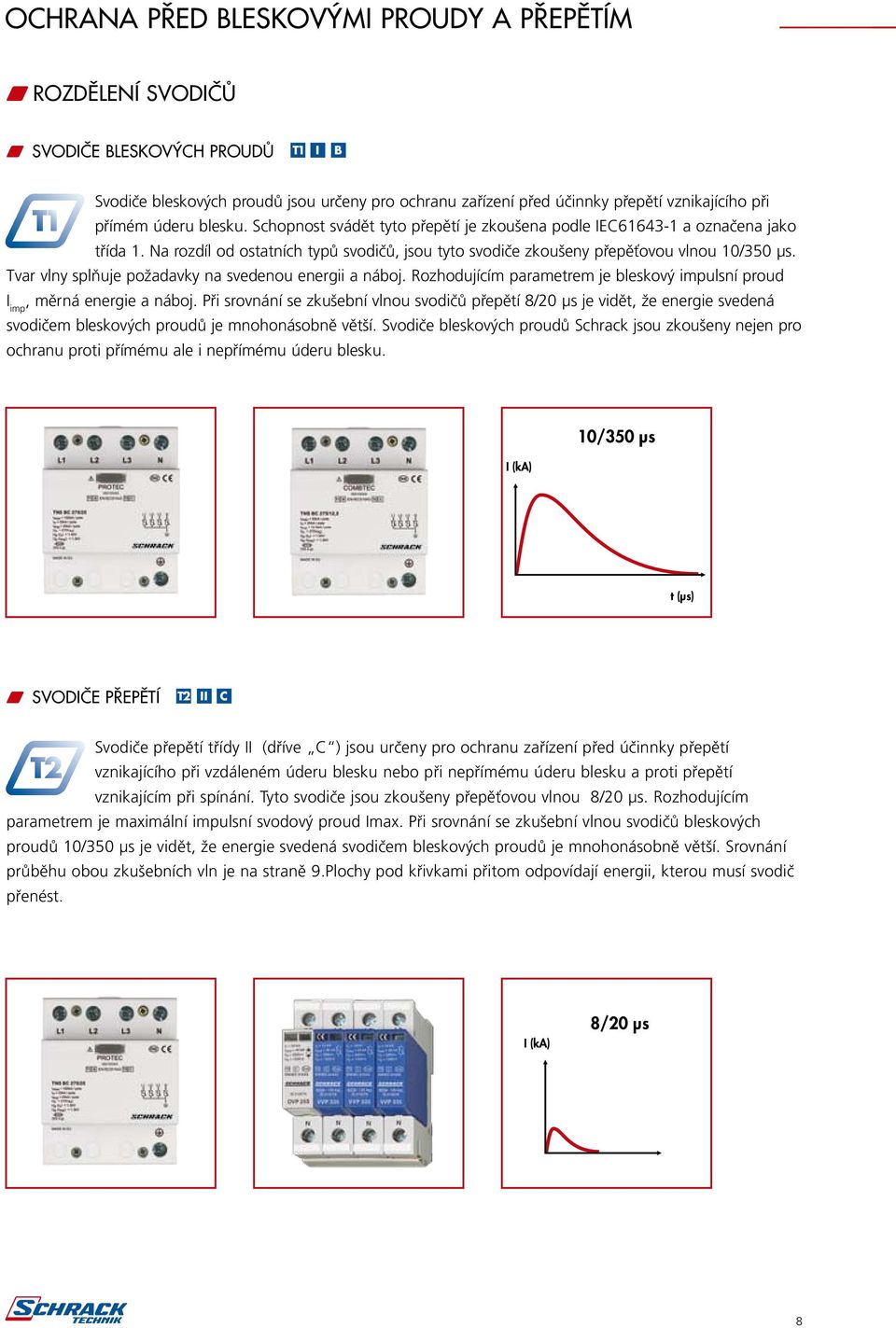

8 w rozdělení svodičů W SVODIČE BLESKOVÝCH PROUDŮ T1 I B Svodiče bleskových proudů jsou určeny pro ochranu zařízení před účinnky přepětí vznikajícího při přímém úderu blesku. Schopnost svádět tyto přepětí je zkoušena podle IEC a označena jako třída 1. Na rozdíl od ostatních typů svodičů, jsou tyto svodiče zkoušeny přepěťovou vlnou 10/350 µs. Tvar vlny splňuje požadavky na svedenou energii a náboj. Rozhodujícím parametrem je bleskový impulsní proud I imp, měrná energie a náboj. Při srovnání se zkušební vlnou svodičů přepětí 8/20 µs je vidět, že energie svedená svodičem bleskových proudů je mnohonásobně větší. Svodiče bleskových proudů Schrack jsou zkoušeny nejen pro ochranu proti přímému ale i nepřímému úderu blesku. W SVODIČE PŘEPĚTÍ T2 II C Svodiče přepětí třídy II (dříve C ) jsou určeny pro ochranu zařízení před účinnky přepětí vznikajícího při vzdáleném úderu blesku nebo při nepřímému úderu blesku a proti přepětí vznikajícím při spínání. Tyto svodiče jsou zkoušeny přepěťovou vlnou 8/20 µs. Rozhodujícím parametrem je maximální impulsní svodový proud Imax. Při srovnání se zkušební vlnou svodičů bleskových proudů 10/350 µs je vidět, že energie svedená svodičem bleskových proudů je mnohonásobně větší. Srovnání průběhu obou zkušebních vln je na straně 9.Plochy pod křivkami přitom odpovídají energii, kterou musí svodič přenést. 8

9 Porovnání průběhu zkušebních vln třídy I (10/350) a třídy II (8/20) W JEMNÁ OCHRANA ZAŘÍZENÍ T3 III D Pro ochranu citlivých spotřebičů (elektronická zařízení) je určena koordinovaná jemná ochrana. Tyto svodiče jsou značeny T3 nebo III (dříve D ) a jsou zkoušeny na hodnoty U oc a I sc. Velmi nízká hodnota ochranného napětí chrání spotřebiče před poškozením. Nezbytnou podmínkou správné funkce této ochrany je dodržení maximálního odstupu spotřebičů od svodiče, kdy celková délka vedení nemá překročit 10m. Kombinace se svodiči T1 a T2 poskytuje nejvyšší ochranu spotřebičů před přepětím. W VÝBĚR A UMÍSTĚNÍ SVODIČŮ BLESKOVÝCH PROUDŮ A SVODIČŮ PŘEPĚTÍ V ZAŘÍZENÍ Pro správnou činnost ochrany před přepětím je důležítý výběr vhodných svodičů nebo jejich kombinace, a správné zapojení. Svodiče Schrack jsou navrženy tak, aby pro všechny zapojení, všechny druhy sítí bylo možné zvolit jeden přístroj bez složitého propojování. Definice správného typu je dána typem sítě a vhodnou třídou svodiče. Na str. 10 je ukázka výběru svodičů pro různá umístění v budovách a jednoduchá pomůcka pro výběr typu svodičů. 9

10 w VÝBĚR A UMÍSTĚNÍ JEDNOTLIVÝCH TŘÍD SVODIČŮ V RODINNÉM DOMĚ. Podružný rozvaděč Podružný rozvaděč Podružný rozvaděč Hlavní rozvaděč 10

11 w SCHRACK POMŮCKA PRO RYCHLÝ VÝBĚR TYPU SVODIČE Volba vhodného svodiče je nejdůležitější pro ochranu zařízení. Zde rychle vyhledáte odpovídající typ svodiče pro dané umístění. Start Jemná ochrana SCHRACK. ne Je nainstalovaný hromosvod? TN-C SYSTEM TN-S SYSTEM TT-S SYSTEM ano I imp = 25 ka PROTEC Přívod venkovním vedením? ano SCHRACK PROTEC / COMBTEC ne dále I imp = 12,5 ka Anténní stožár nebo vodivé konstrukce na střeše? ano Podružný rozvaděč ve vzdálenosti > 10m? ano COMBTEC ne ne SCHRACK VARTEC VARTEC Předchozí možnosti jsou na přilehlé budově? ano dále ne SCHRACK svodiče T3 11

12 w POUŽÍVANÉ VELIČINY Svodič bleskových proudů Svodič pro ochranu zařízení proti přepětím vzniklým při přímém nebo nepřímém úderu blesku. Svodič přepětí Svodič pro ochranu zařízení proti přepětím vzniklým při vzdáleném úderu blesku, při elektrostatických výbojích a při spínacích přepětích. Kombinovaný svodič Kombinovaný svodič bleskových proudů a svodič přepětí určený pro ochranu zařízení proti přepětím vzniklým při přímém nebo nepřímém úderu blesku, při vzdáleném úderu blesku, při elektrostatických výbojích a při spínacích přepětích. Jemná ochrana Svodič přepětí pro ochranu zařízení nebo instalací, které potřebují zvýšenou ochranu proti přepětí (například TV, PC, DVD-Player, Notebook, Hi-Fi ) Maximální trvalé pracovní napětí U c maximální efektivní hodnota střídavého nebo maximální hodnota stejnosměrného napětí, které může být přivedeno trvale na svorky SPD (např. mezi fázovým vodičem a nulovým vodičem, fázovým vodičem a PENvodičem). Musí být rovno nebo vyšší než jmenovité napětí sítě. Jmenovitý výbojový proud I n Hodnota střídavého proudu procházejícího SPD s tvarem impulzu proudu 8/20, používá se pro klasifikaci zkoušek SPD třídy II Maximální výbojový proud I max Maximální hodnota střídavého proudu procházejícího SPD s tvarem impulzu proudu 8/20, používá se pro klasifikaci zkoušek SPD třídy II Impulsní proud I imp Maximální hodnota střídavého proudu procházejícího SPD s tvarem impulzu proudu 10/350, používá se pro klasifikaci zkoušek SPD třídy I. Kombinovaný ráz U oc Kombinovaný impulz generovaný hybridním generátorem s rázovým napětím naprázdno 1,2/50 µs (Uoc) a rázovým proudem nakrátko 8/20 µs (Isc) 12

13 Napěťová ochranná hladina U p charakterizuje schopnost ochrany svodiče bleskových proudů nebo svodiče přepětí. Je vyšší než hodnoty napětí změřené při zkouškách na svorkách svodiče. Svodiče musí splňovat následující parametry: Maximální ochranná úroveň v závislosti na jmenovitém napětí (EN ) Jmenovité napětí spotřebičů V Napětí mezi vnějším a nulovým vodičem V Maximální ochranná úroveň V / / Následný proud If Proud ze sítě tekoucí svodičem po výbojovém proudovém impulzu. Sériová impendance Impedance vřazená před nebo mezi svodiče přepětí. Termický odpojovač Odpojí svodič v případě přetížení od sítě a zabraňuje následnému proudu. Průřez připojovacích vodičů Maximální přípustný průřez připojovacích vodičů. 13

14 w SVODIČE BLESKOVÝCH PROUDŮ A PŘEPĚTÍ PROTEC w SCHRACK-INFO Svodiče série PROTEC jsou kombinací svodiče bleskových proudů třída TI, a svodiče přepětí třída TII, a jsou zkoušeny a certifikovány podle ČSN/EN Svodiče bleskových proudů mají Iimp 25 ka/pól a Imax 100 ka/ pól. Svodiče jsou navrženy tak, že pro každý typ sítě je použit jeden přístroj. Odpadá tak propojování jednotlivých přístrojů a jejich koordinace. Pro jednoduché propojení s proudovým chráničem jsou k dispozici 3 a 4 pólové propojky. w TECHNICKÁ DATA Protec TNC Protec TNS Protec TT Normy: Třída I + II (B + C) IEC /ČSN EN Maximální trvalé pracovní napětí U c 275 VAC (350 VDC) 275 VAC (350 VDC) 275 VAC (350 VDC) Bleskový impulsní proud (10/350) I imp 25 ka/pól 25 ka/pól 25 ka/pól ka(gdt) Měrná energie (W/R) 156 kj/ω/pól 156 kj/ω/pól 156 kj/ω/pól - 2,5 MJ/Ω(GDT) Maximální náboj Q 12,5 As/pól 12,5 As/pól 12,5 As/pól - 50 As (GDT) Maximální impulsní svodový proud (8/20) I max 100 ka/pól 100 ka/pól 100 ka/pól ka (GDT) Jmenovitý rázový svodový proud (8/20) I n 25 ka/pól 25 ka/pól 25 ka/pól ka (GDT) Ochranná úroveň U p (při I n ) 1,4 kv 1,4 kv 1,5 kv Maximální utahovací moment 4,5 Nm 4,5 Nm 4,5 Nm Maximální předjištění 250 AgL Teplotní rozsah -40 C C Průřezy připojovacích vodičů 35 mm² (plný) / 25 mm² (slaněný/jemně slaněný) Montáž 35 mm DIN lišta Stupeň krytí IP20 Šířka 3TE 4TE 5TE Rozměry (šxvxh) 54 x 90 x x 90 x Rozměry s pomocným kontaktem (šxvxh) 54 x 98 x x 98 x x 98 x 70 w SCHEMA ZAPOJENÍ Protec TNC Protec TNS Protec TT S pomocným Bez pomocného kontaktem kontaktu 14

15 w ROZMĚRY w DOPORUČENÉ SCHÉMA ZAPOJENÍ w OSTATNÍ ČERVENÁ VYMĚNIT U svodičů s pomocným kontaktem končí objednací číslo 1 Pokud se změní barva okénka na červenou, svodič byl přetížen a musí být vyměněn. POPIS TE TŘÍDA UC K dispozici store Objednací číslo PROTEC BC TNC 275/25 3 I + II TI + TII (B + C) 275 VAC IS PROTEC BC TNC 275/25 + pom. kontakt 3 I + II TI + TII (B + C) 275 VAC IS PROTEC BC TNS 275/25 4 I + II TI + TII (B + C) 275 VAC IS PROTEC BC TNS 275/25 + pom. kontakt 4 I + II TI + TII (B + C) 275 VAC IS PROTEC BC TT 275/25 + pom. kontakt 5 I + II TI + TII (B + C) 275 VAC IS Propojka pro SPD a FI 3.pól 6 IS Propojka pro SPD a FI 3.pól 8 IS /Modrý: skladem v rakouské centrále. Zboží je k dispozici do 5-ti pracovních dnů. Bílý: skladem v pražské centrále. Zboží je zasíláno do druhého pracovního dne. Skladem k vyzvednutí na pobočkách Schrack Česká Republika / Schrack Store 15

16 w SVODIČE BLESKOVÝCH PROUDŮ A PŘEPĚTÍ COMBTEC [ ] w SCHRACK-INFO Svodiče série COMBTEC jsou kombinací svodiče bleskových proudů třída T I a svodiče přepětí třída T II případně T III, a jsou zkoušeny a certifikovány podle ČSN/EN Svodiče bleskových proudů mají Iimp 12,5 ka/ pól a Imax 50 ka/pól. Svodiče jsou navrženy tak, že pro každý typ sítě je použit jeden přístroj. Odpadá tak propojování jednotlivých přístrojů a jejich koordinace. Pro jednoduché propojení s proudovým chráničem jsou k dispozici 3 a 4 pólové propojky. w TECHNICKÁ DATA Combtec TNC Combtec TNS Combtec TT Normy: Třída I + II [+ III] (B + C + [D]) IEC /ČSN EN Maximální trvalé pracovní napětí U c 275 VAC (350 VDC) 275 VAC (350 VDC) 275 VAC (350 VDC) Bleskový impulsní proud (10/350) I imp 12,5 ka/pól 12,5 ka/pól 12,5 ka/pól Měrná energie (W/R) 39 kj/ω/pól 39 kj/ω/pól 39 kj/ω/pól Maximální náboj Q 6,25 As/pól 6,25 As/pól 6,25 As/pól Maximální impulsní svodový proud (8/20) I max 50 ka/pól 50 ka/pól 50 ka/pól Jmenovitý rázový svodový proud (8/20) I n 20 ka/pól 20 ka/pól 20 ka/pól [Kombinovaný ráz U oc /I sc ] [10 kv/5 ka] [10 kv/5 ka] [10 kv/5 ka] Ochranná úroveň U p (při I n ) 1,5kV 1,5kV 1,5kV Maximální utahovací moment 4,5 Nm 4,5 Nm 4,5 Nm Maximální předjištění 250 AgL Zkratová odolnost 25kA/50Hz Teplotní rozsah -40 C C Průřezy připojovacích vodičů 35mm²(plný) 25mm²(slaněný/jemně slaněný) Montáž 35mm DIN lišta Stupeň krytí IP20 Materiál pouzdra Termoplast, samozhášivý Šířka 3TE 4TE 4TE Rozměry (šxvxh) 54 x 90 x x 90 x x 90 x 70 Rozměry s pomocným kontaktem (šxvxh) 54 x 98 x x 98 x x 98 x 70 w VNITŘNÍ SCHÉMA ZAPOJENÍ Combtec TNC Combtec TNS Combtec TT S pomocným Bez pomocného kontaktem kontaktu 16

17 w ROZMĚRY S pomocným kontaktem Bez pomocného kontaktu w DOPORUČENÉ SCHÉMA ZAPOJENÍ w OSTATNÍ ČERVENÁ VYMĚNIT U svodičů s pomocným kontaktem končí objednací číslo 1. Pokud se změní barva okénka na červenou, svodič byl přetížen a musí být vyměněn. Popis TE Třída UC K dispozici store Obj. číslo COMBTEC BC TNC 275/12,5 3 I + II TI + TII (B+C) 275 VAC IS COMBTEC BC TNC 275/12,5 + pom. kontakt 3 I + II TI + TII (B+C) 275 VAC IS COMBTEC BC TNS 275/12,5 4 I + II TI + TII (B+C) 275 VAC IS COMBTEC BC TNS 275/12,5 + pom. kontakt 4 I + II TI + TII (B+C) 275 VAC IS COMBTEC BC TT 275/12,5 4 I + II TI + TII (B+C) 275 VAC IS COMBTEC BC TT 275/25 + pom. kontakt 4 I + II TI + TII (B+C) 275 VAC IS COMBTEC BCD TNC 275/12,5 + pom. kontakt 3 I + II + III TI + TII + TIII (B+C+D) 275 VAC IS COMBTEC BCD TNS 275/12,5 + pom. kontakt 4 I + II + III TI + TII + TIII (B+C+D) 275 VAC IS COMBTEC BCD TT 275/12,5 + pom. kontakt 4 I + II + III TI + TII + TIII (B+C+D) 275 VAC IS COMBTEC BC TNC 335/12,5 + pom. kontakt 3 I + II TI + TII (B+C) 335 VAC IS COMBTEC BC TNS 335/12,5 + pom. kontakt 4 I + II TI + TII (B+C) 335 VAC IS COMBTEC BC TT 335/12,5 + pom. kontakt 4 I + II TI + TII (B+C) 335 VAC IS Propojka pro SPD a FI 3.pól 6 IS Propojka pro SPD a FI 3.pól 8 IS /Modrý: skladem v rakouské centrále. Zboží je k dispozici do 5-ti pracovních dnů. Bílý: skladem v pražské centrále. Zboží je zasíláno do druhého pracovního dne. Skladem k vyzvednutí na pobočkách Schrack Česká Republika / Schrack Store 17

18 w SVODIČE PŘEPĚTÍ VARTEC w SCHRACK-INFO Svodiče série VARTEC jsou svodiče přepětí třídy T II, a jsou zkoušeny a certifikovány podle ČSN/EN Svodiče přepětí mají Imax 30 ka/ pól. Svodiče jsou navrženy jako zásuvné moduly, odpadá tak propojování jednotlivých přístrojů. Při případném zničení svodiče při přetížení je možná snadná výměna modulu. w TECHNICKÁ DATA Normy: T II VVP 255 VVP 335 DVP 255 Maximální trvalé pracovní napětí Uc 255 VAC 335 VAC 255 VAC Jmenovitý rázový svodový proud (8/20) I n 15 ka/20 ka 15 ka/20 ka 20 ka Maximální impulsní svodový proud (8/20) I max 30 ka/40 ka 30 ka/40 ka 40 ka Ochranná úroveň U p (při I n ) 1,3 kv/1,4 kv 1,4 kv/1,65 kv 1,2 kv Reakční čas ta <25 ns <25 ns <100 ns Teplotní rozsah -40 C C Stupeň krytí IP20 / 40 Maximální předjištění 100 A 100 A - Průřezy připojovacích vodičů 16 / 25 mm² (jemně slaněný/plný) Pomocný kontakt (zvláštní výbava) 250 VAC / 0,5 A, max. 1,5 mm 2 Propojky oboustranně Maximální utahovací moment 2,5-3,0 Nm w ROZMĚRY A ZAPOJENÍ VVP 255/355 DVP 255 VVP 255/355 DVP 255 s pomocným kontaktem s pomocným kontaktem 18

19 w DOPORUČENÉ SCHÉMA ZAPOJENÍ TN-C TN-S TN-C/TT-/IT nebo zapojení 3+1 w OSTATNÍ ČERVENÁ VYMĚNIT U svodičů s pomocným kontaktem končí objednací číslo 1. Pokud se změní barva okénka na červenou, svodič byl přetížen a musí být vyměněn. Popis TE Třída ableiterklasse uc K dispozici store Obj. číslo Modul C 15 ka VVP TII (C) 255 VAC IS Modul C 20 ka VVP TII (C) 255 VAC IS Modul C 15 ka VVP TII (C) 335 VAC IS Modul C 20 ka VVP TII (C) 335 VAC IS Modul N-PE 20 ka DVP TII (C) 255 VAC IS Patice 1pól. pro VVP 1 - TII (C) - IS A Patice 1pól. pro VVP + pom. kontakt 1 - TII (C) - IS A Patice 1 pól. pro DVP 1 - TII (C) - IS A Patice 1 pól. pro DVP + pom. kontakt 1 - TII (C) - IS A Patice TII (C) - IS A Patice 3+1+ pom. kontakt 4 - TII (C) - IS A Propojka pro SPD a FI 3.pól IS Propojka pro SPD a FI 3.pól IS /Modrý: skladem v rakouské centrále. Zboží je k dispozici do 5-ti pracovních dnů. Bílý: skladem v pražské centrále. Zboží je zasíláno do druhého pracovního dne. Skladem k vyzvednutí na pobočkách Schrack Česká Republika / Schrack Store 19

20 w KOMBINOVANÝ SVODIČ PŘEPĚTÍ w SCHRACK-INFO Svodiče třídy T III jsou určeny pro ochranu spotřebičů před transientním přepětím. Jsou zkoušeny a certifikovány podle ČSN/EN Svodiče bleskových proudů mají In 3 ka/pól a jsou navrženy jako zásuvné moduly. Při případném zničení svodiče při přetížení je možná snadná výměna modulu. Jenomodulová konstrukce šetří místo v rozváděči. w TECHNICKÁ DATA Normy: T III VMG 275 Maximální trvalé pracovní napětí U c Jmenovitý rázový svodový proud (8/20) I n Uoc (1,2/50) Ochranná úroveň U p (při I n ) Reakční čas 275 VAC 3 ka / Pol 6 kv / Pol 0,9 kv <100 ns Teplotní rozsah -40 C C Stupeň krytí IP20 Maximální předjištění 63 A Průřezy připojovacích vodičů L, N = 6 mm 2 ; PE = 25/35 mm 2 Pomocný kontakt (zvláštní výbava) 250 VAC / 0,5 A; max. 1,5 mm 2 w ROZMĚRY A ZAPOJENÍ Vnitřní zapojení Schema zapojení F2 je nutné jen když F1>AgL Popis TE Třída ableiterklasse uc K dispozici store Obj. číslo Modul D 3 ka 1 - TIII (D) 275 VAC IS Patice 1 pól IS Patice 1 pól. + pom. kontakt IS /Modrý: skladem v rakouské centrále. Zboží je k dispozici do 5-ti pracovních dnů. Bílý: skladem v pražské centrále. Zboží je zasíláno do druhého pracovního dne. Skladem k vyzvednutí na pobočkách Schrack Česká Republika / Schrack Store 20

21 w SVODIČE PŘEPĚTÍ DO INSTALAČNÍCH KRABIC A ZÁSUVKOVÝ SVODIČ w TECHNICKÁ DATA w SCHRACK-INFO Svodiče třídy T III jsou určeny pro ochranu spotřebičů před transientním přepětím. Jsou zkoušeny a certifikovány podle ČSN/EN Svodiče bleskových proudů mají In 3 ka/pól a jsou navrženy jako moduly pro montáž do instalačních krabic, nebo pod zásuvky. Svorky pro průběžné zapojení u typu IS umožňují smyčkování dalších zásuvek. Při poruše je poškození svodiče signalizováno bzučákem pro snažší identifikaci vadného svodiče. Vestavné svodiče jsou určeny pro nové instalace, ale i pro dovybavení stávajících instalací. Zásuvkový svodič poskytuje ochranu pro napájení přístrojů a také pro ochranu telefonní linky a anténního svodu. Ochrana musí spolupracovat s předřazenými svodiči PROTEC, COMBTEC nebo VARTEC! Svodič do krabice Zásuvkový svodič Normy: T III IS IS IS Normy: Testklasse III (D) IEC /EN Propojení ANO NE NE Maximální trvalé pracovní napětí U c 255 VAC 275 VAC Kombinovaný impuls U oc /I sc 4 kv / 2,5 ka 6 kv / 3 ka 6 kv / 3 ka Max. výkon VA Ochranná úroveň U p (při I n ) <0,9 kv <0,8 kv <1,25 kv Max. přejištění 16 AgL/gG Teplotní rozsah -0 C C Průřezy připojovacích vodičů 2,5² 1,5² - Signalizace bzučák bzučák LED Dětská ochrana - - ANO w ROZMĚRY A ZAPOJENÍ TV out TV in TEL out TEL in Popis TŘÍDA UC K dispozici store Obj. číslo Zásuvkový svodič SCHUKO 230 Vac/16 A TIII (D) 275 VAC IS Vestavný svodič T3, 2,5 ka, průchozí TIII (D) 255 VAC IS Vestavný svodič T3, 2,5 ka TIII (D) 255 VAC IS /Modrý: skladem v rakouské centrále. Zboží je k dispozici do 5-ti pracovních dnů. Bílý: skladem v pražské centrále. Zboží je zasíláno do druhého pracovního dne. Skladem k vyzvednutí na pobočkách Schrack Česká Republika / Schrack Store 21

22 w SVODIČE PŘEPĚTÍ PRO DATOVÉ LINKY DATEC w SCHRACK-INFO Svodiče třídy T III pro datové linky jsou určeny pro ochranu např. BUS linek, ovládacích obvodů atd. Konstrukce patice umožňuje výměnu modulu bez přerušení datové linky. Kontakty jsou propojeny ještě před tím, než je modul vysunut. Řešení představuje 12 mm široký modul pro dvě datové linky. Modul je nutné uzemnit pomocí DIN lišty, na kterou je namontován. w TECHNICKÁ DATA IS IS IS IS Popis DATEC DMOD5V DATEC DMOD12V DATEC DMOD24V DATEC DMOD30V Normy: Třída III IEC Počet chráněných obvodů 2x2 (4 vodiče) Jmenovité napětí U n 5 VDC 12 VDC 24 VDC 30 VDC Maximální napětí U c 7 VDC 15 VDC 28 VDC 33 VDC Zápalné napětí (a/b-pg)(a-b) 8-10 V V V V Jmenovitý proud I L při 25ºC 1 A Jmenovitý rázový svodový proud (8/20) I n 10 ka Maximální impulsní svodový proud (8/20) I max 20 ka Zbytkové napětí U res při 5 ka (8/20) 22 V 42 V 70 V 80 V Čas odezvy t A 1 ns Tepelné oddělení Termoclip Izolační odpor 5kΩ / 5 VDC 12MΩ / 12 VDC 24MΩ / 24 VDC 30MΩ / 30 VDC Seriový odpor R 1,6-2,0Ω Příčná kapacita C 50 pf Mezní frekvence fm 30 MHz Průřezy připojovacích vodičů 4 mm² (jemně slaněný) Stupeň krytí IP20 Materiál pouzdra Thermoplastic V-0 Montáž lišta DIN 35 mm Rozměry (šxvxh) 95 x 90 x 12 w ROZMĚRY A ZAPOJENÍ Popis TE TŘÍDA UC Obj. číslo DATEC 0,5 TIII (D) 7 VDC IS DATEC 0,5 TIII (D) 15 VDC IS DATEC 0,5 TIII (D) 28 VDC IS DATEC 0,5 TIII (D) 33 VDC IS

23 w SVODIČE PŘEPĚTÍ PRO TV SVODY DATEC w SCHRACK-INFO Svodiče třídy T III pro TV jsou určeny pro ochranu televizních svodů. w TECHNICKÁ DATA IS IS Popis DATEC IEC DATEC F Normy: Třída III IEC/EN Konektor IEC 75 Ω F 75 Ω Průchozí útlum <0,5 db Maximální trvalé napětí 48 VAC / 60 VDC Jmenovitý rázový svodový proud (8/20) I n 5 ka Ochranná úroveň při I n 550 V Čas odezvy t A <5 ns w ZAPOJENÍ Popis TE Třída UC Obj. číslo DATEC Konektor 75 Ω - TIII (D) 60 VDC IS DATEC Konektor IEC 75 Ω - TIII (D) 60 VDC IS

24 w SVODIČE BLESKOVÝCH PROUDŮ A PŘEPĚTÍ PRO FOTOVOLTAICKÁ ZAŘÍZENÍ w SCHRACK-INFO Svodiče SCHRACK PHOTEC třídy T I a T II byly specielně vyvinuty pro ochranu fotovoltaických zařízení před přímým a nepřímým úderem blesku. Dvě svorky na každý pól umožňují jednoduché a spolehlivé propojení vodičů a přístrojů. Kombinace svodičů bleskového proudu T I a svodiče přepětí T II nevyžaduje montáž žádných dalších ochran proti přepětí mezi panely a střídačem. w technická data Popis PHOTEC BC 1000 PHOTEC BC 550 Normy: Třída I + II (B + C) IEC /ČSN EN Maximální trvalé pracovní napětí U c 1000 VDC 550 VDC Bleskový impulsní proud (10/350) I imp 12,5 ka/pól 12,5 ka/pól Max. impulsní svodový proud (8/20)I max 40 ka/pól 40 ka/pól Jmenovitý rázový svodový proud (8/20) I n 20 ka/pól 20 ka/pól Ochranná úroveň Up (při I n ) <2,4kV <1,7kV Zbytkové napětí Ures (při I imp ) <2,7kV <2,0kV Maximální utahovací moment 4,5 Nm 4,5 Nm Maximální předjištění 250 AgL Teplotní rozsah -40 C C Průřezy připojovacích vodičů 35mm²(pevný) 25mm²(jemně slaněný) Montáž 35mm DIN lišta Stupeň krytí IP20 Rozměry 72 x 90 x x 90 x 70 Rozměry s pomocným kontaktem 72 x 98 x x 98 x 70 w DOPORUČENÉ SCHÉMA ZAPOJENÍ moduly DC jistič střídač w OSTATNÍ ČERVENÁ VYMĚNIT U svodičů s pomocným kontaktem končí objednací číslo 1. Pokud se změní barva okénka na červenou, svodič byl přetížen a musí být vyměněn. Popis TE TŘÍDA UC K dispozici store Obj. číslo PHOTEC BC 1000/12,5 4 TI + TII (B + C) 1000 VAC IS PHOTEC BC 1000/12,5 + pom. kontakt 4 TI + TII (B + C) 1000 VAC IS PHOTEC BC 550/12,5 4 TI + TII (B + C) 550 VAC IS PHOTEC BC 550/12,5 + pom. kontakt 4 TI + TII (B + C) 550 VAC IS /Modrý: skladem v rakouské centrále. Zboží je k dispozici do 5-ti pracovních dnů. Bílý: skladem v pražské centrále. Zboží je zasíláno do druhého pracovního dne. Skladem k vyzvednutí na pobočkách Schrack Česká Republika / Schrack Store 24

25 w SVODIČE PŘEPĚTÍ PRO FOTOVOLTAICKÁ ZAŘÍZENÍ w SCHRACK-INFO Svodiče SCHRACK PHOTEC třídy T II byly specielně vyvinuty pro ochranu fotovoltaických zařízení před nepřímým úderem blesku a přepětím. Konstrukce výměnných modulů umožňuje snadnou výměnu poškozených modulů. Výměna modulů se provádí bez napětí! w TECHNICKÁ DATA Popis PHOTEC C 1000 PHOTEC C 550 Normy: Třída II (C) IEC /ČSN EN Maximální trvalé pracovní napětí U c 1000 VDC 550 VDC Max. impulsní svodový proud (8/20)I max 40 ka/pól 40 ka/pól Jmenovitý rázový svodový proud (8/20) I n 20 ka/pól 20 ka/pól Ochranná úroveň Up (při I n ) 2,6 kv 2,0 kv Maximální utahovací moment 4,5 Nm 4,5 Nm Maximální předjištění 250AgL Teplotní rozsah -40 C C Průřezy připojovacích vodičů 35mm²(pevný) 25mm²(jemně slaněný) Montáž 35mm DIN lišta Stupeň krytí IP20 Rozměry 35 x 90 x x 90 x 70 Rozměry s pomocným kontaktem 35 x 98 x x 98 x 70 w DOPORUČENÉ SCHÉMA ZAPOJENÍ moduly DC jistič střídač w OSTATNÍ ČERVENÁ VYMĚNIT U svodičů s pomocným kontaktem končí objednací číslo 1. Pokud se změní barva okénka na červenou, svodič byl přetížen a musí být vyměněn. Popis TE Třída UC K dispozici store Obj. číslo PHOTEC C 1000/20 3 TII (C) 1000 VAC IS PHOTEC C 1000/20 + pom. kontakt 3 TII (C) 1000 VAC IS PHOTEC C 550/20 2 TII (C) 550 VAC IS PHOTEC C 550/20 + pom. kontakt 2 TII (C) 550 VAC IS /Modrý: skladem v rakouské centrále. Zboží je k dispozici do 5-ti pracovních dnů. Bílý: skladem v pražské centrále. Zboží je zasíláno do druhého pracovního dne. Skladem k vyzvednutí na pobočkách Schrack Česká Republika / Schrack Store 25

26 POZNÁMKY 26
