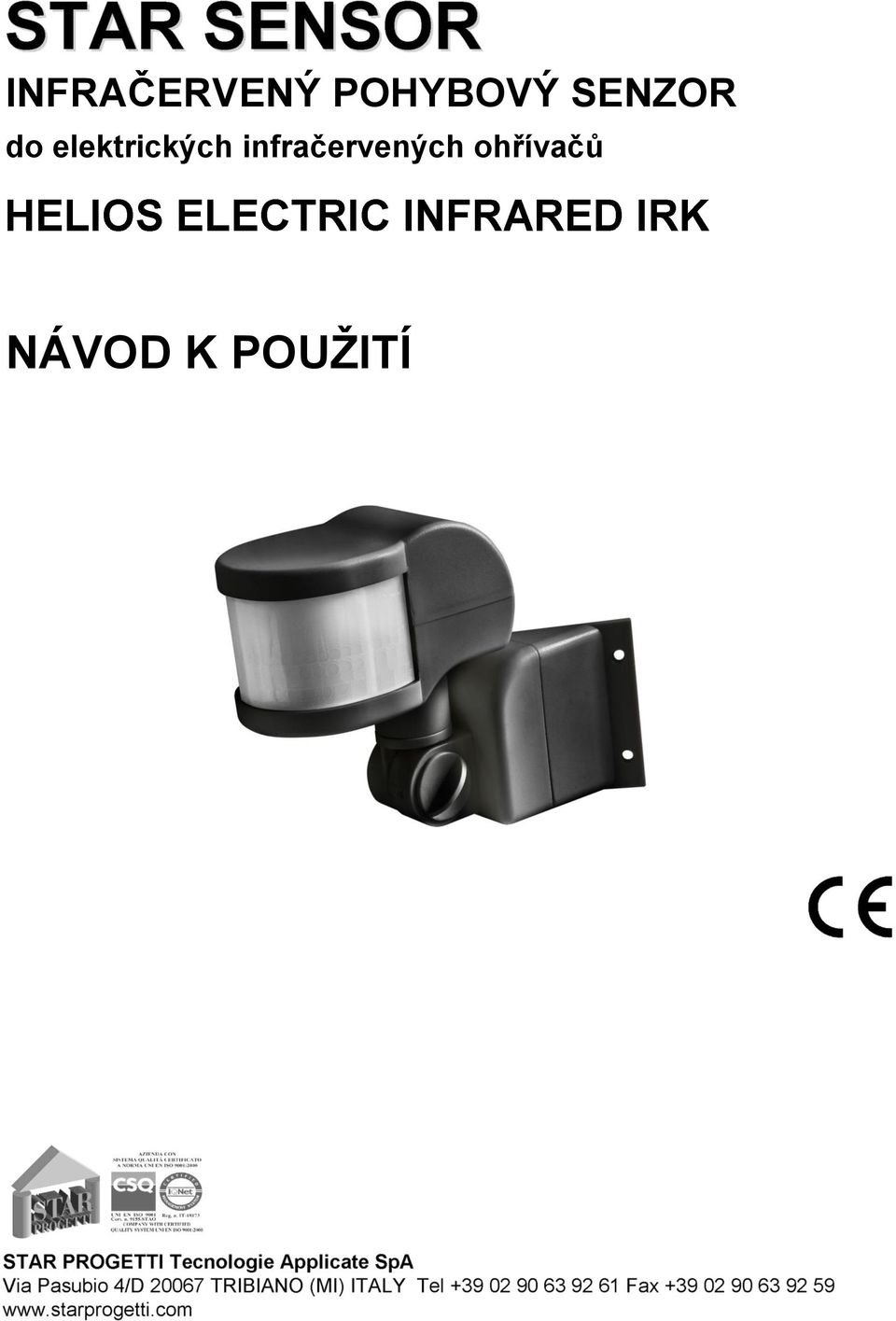

1 INFRAČERVENÝ POHYBOVÝ SENZOR do elektrických infračervených ohřívačů NÁVOD K POUŽITÍ

2 JAK POUŽÍVAT STAR SENZOR STAR SENSOR je nový typ senzorového energeticky úsporného zařízení, vybaveného dvěma vysoce citlivými prvky detektoru, vestavěnými elektrickými obvody a technologií povrchové montáže (TMP). Tento přístroj v sobě spojuje automatizaci, pohodlí, bezpečnost, úspory energie, atd. s rozsáhlým pokrytím, včetně prostoru na levé a pravé straně zařízení. Snímač pohybu snímá infračervené záření z lidského těla jako zdroj vstupujícího signálu pro zapnutí přístroje v okamžiku, když člověk vstoupí do jeho pole působnosti. Je také schopen automaticky detekovat střídání dne a noci. v souvislosti s mnoha možnostmi pro uplatnění tohoto přístroje je třeba také zdůraznit jednoduchost při jeho instalaci. Tento přístroj je vybaven funkcemi indikace stavu napájení a funkcí rozpoznávání (čidla přítomnosti). Technické údaje: > Zdroj energie: 220 V/AC ~ 240V/AC > Frekvence zdroje energie: 50Hz- 60 Hz > Úroveň rozeznatelného světla: 3 LUX ~ denní světlo LUX > Doba spuštění: min. 8 s. ± 3 s. max. 7 min ± 2 min > Akční rádius: 220 stupňů > Vzdálenost působení: max.12 м (< 24 C) > Výška instalace: 1,8-2,5 м > Maximální zatížení: 3000 W > Pracovní teplota: -20 ~ +40 C > Přípustná vlhkost: < 93% > Energetická spotřeba: 0,45 W (v pracovním stavu) a 0,1 W (v klidovém stavu) > Rychlost rozeznávaného pohybu:0,6~1,5 m/s UPOZORNĚNÍ: STAR SENSOR NESMÍ BÝT POUŽIT SE ZAŘÍZENÍM O VÝKONU VĚTŠÍM, NEŽ 3000 Watt 1

3 JAK STAR SENSOR PRACUJE 1. Má schopnost automaticky rozpoznat den a noc. Podmínky, za kterých Star Sensor funguje, závisí na okolním světle a lze je snadno nastavit pomocí nastavení páčky regulátoru do polohy se symbolem slunce (maximální hodnota). V takovém případě přístroj může pracovat ve dne i v noci. Když je páčka nastavena na ikonu měsíce (nejnižší hodnota), přístroj funguje pouze tehdy, když světlo dosahuje intenzity menší než 3 Lux. Věnujte tomu pozornost při zkušebním provozu zařízení. 2. Indikace okamžiku elektrického napájení a načítání informací: LED kontrolka blikající 1krát za 4 sekundy indikuje okamžik aktivace zdroje energie, při blikání 2x za sekundu signalizuje obdržení indukčního signálu. V takovém případě světelný indikátor ukazuje, že napájení snímače a načítání signálu jsou v normě. 3. Časová prodleva se nadále doplňuje: po přijetí indukčních signálů, následujících po prvním musí senzor přepočítat časové období na základě první časové prodlevy. 4. Nastavení časové prodlevy: funkce časové prodlevy může být upravena na základě přání zákazníka. Minimální časový interval je 8 sekund ± 3 sekundy, maximální: 7 minut ± 2 minuty. 5. Funkce blokace: během provozu bude senzor ve své činnosti pokračovat i po vypnutí napájení po dobu dalších 2 sekund, a pak musí být restartován. Po deaktivaci zdroje napájení po dobu 4 sekund a jeho reaktivaci senzor automaticky začne svou práci. SPRÁVNÁ POLOHA VE VZTAHU K POHYBUJÍCÍMU SE OBJEKTU NESPRÁVNÁ POLOHA VE VZTAHU K POHYBUJÍCÍMU SE OBJEKTU 2

4 INSTALACE STAR SENSOR Odpojte elektřinu. Uvolněte šrouby na bočním víku krytu snímače, nacházejícím se na zadní straně a víko sejměte. Prostrčte otvory, nacházejícími se na povrchu tělesa snímače a pryžovým těsněním chráněné elektrické přívodní vodiče a přívodní kabel napájení přístroje. Připojte kabel topení a vedení elektřiny k senzoru přesně tak, jak je znázorněno na obrázku schématu. Zašroubujte šrouby víka krytu, pevně přišroubujte senzor k povrchu v místě instalace přes otvory na víku krytu a pomocí dodaného souboru šroubů zajistěte přístroj v požadované poloze. Připojte elektrické napětí pro nastavení přístroje. Schéma zapojení vedení VSTUP HNĚDÝ MODRÝ PŘIPOJENÝ PŘÍSTROJ ČERVENÝ VYSTUP BLIKAJICÍ LED KONTROLKA ČAS OSVĚ- TLENÍ 3

5 NASTAVENÍ Otočte páčkou regulátoru LUX proti směru hodinových ručiček a nastavte jej na maximální ukazatel ( ) pak otočte páčku regulátoru TIME ve směru hodinových ručiček a nastavte ji na minimální ukazatel (-). Připojte zařízení ke zdroji napájení. Řízená funkce zatížení by neměla fungovat, a LED kontrolka by měla blikat každé 4 sekundy. Funkce ustanovení bude pracovat po dobu sekund a kontrolka bude blikat dvakrát za sekundu. Pokud indukční signál není, funkce ustanovení přestane pracovat během 5-30 sekund a kontrolka by měla opět začít blikat s intervalem 1 x každé 4 sekundy. Znovu proveďte test po 5 až 10 sekund po vypnutí funkce ustanovení. Funkce ustanovení by měla fungovat a kontrolka by měla začít blikat 2 krát za sekundu. Ustanovení se zastaví během 5-15 sekund. Otočte LUX regulátorem proti směru hodinových ručiček a nastavte jej na nejnižší hodnotu. Při testování s osvětlením okolního prostředí, přesahujícím ukazatel 3 Lux, při načítání dat/signálu by induktor měl ukončit práci po skončení načítání. Pokud zakryjete průhledné senzorový prvek neprůhledným objektem (například ručníkem, atd.), funkce načítání dat by měla pracovat. Při absenci signálu k načítání je normální, že načítání se zruší a zastaví se provoz přístroje během 5-15 sekund. Upozornění: je nezbytné, aby mezi prvním a druhým načtením dat uplynulo 5 sekund, aby funkce načítání byla ukončena. Takový interval není nezbytný, pokud je indukce trvalá a funkce načítání dat neukončuje fungování přístroje. POVŠIMNĚTE SI: při testování na denním světle musí být páčka regulátoru LUX nastavena na symbol slunce ( ), jinak senzor nebude pracovat. POZNÁMKA: Snímač musí být instalován odborným elektrikářem nebo jiným odborníkem na elektrické spotřebiče. Jako základnu pro instalaci přístroje nelze použít nepevné povrchy. Ujistěte se, že se před okénkem senzorového průhledného prvku nevyskytují žádné překážky, nebo kývající se předměty, které by mohly mít vliv na provoz zařízení při načítání vstupních dat. Neinstalujte senzor v blízkosti tepelných zdrojů. Z bezpečnostních důvodů při výskytu závad neotvírejte víko krytu přístroje. 4

6 JAK ODSTRANIT MOŽNÉ PROBLÉMY: 1) Nefunguje načítání: a. Zkontrolujte připojení ke zdroji napájení, nebo správnost instalace načítání. b. Zkontrolujte, jestli kontrolka bliká 1 x za 4 sekundy. c. Zkontrolujte, je-li zatížení přístroje optimální. d. Zkontrolujte, jestli se zrychlilo blikání kontrolky po přijetí signálu a načítání dat. e. Zkontrolujte, jestli je správně nastavena světelná funkce v souladu se světelnými podmínkami okolního prostředí. 2) Nedostačující citlivost: a. Zkontrolujte, jestli se nevyskytují překážky na cestě signálu, načítaného okénkem senzorového prvku, což může mít vliv na přístup signálu. b. Zkontrolujte teplotu okolního prostředí. c. Zkontrolujte, zda je zdroj vysílaného signálu v akčním rádiu přístroje při načítání dat. d. Zkontrolujte výšku instalace. e. Zkontrolujte správnost polohy přístroje vůči pohybujícímu se objektu. 3) Senzor nemůže automaticky deaktivovat funkci načítání: a. Zkontrolujte nepřetržitost signálu v akčním rádiu senzoru při jeho načítání. b. Zkontrolujte, jestli je funkce časové prodlevy nastavena na maximum. c. Zkontrolujte, jestli napětí, uvedené v tomto návodu, odpovídá skutečnosti. d. Zkontrolujte, jestli se značným způsobem nezměnila teplota poblíž senzoru (kvůli kondicionéru, ústřednímu topení atd.). e. Zkontrolujte, jestli se senzor nenachází v zablokovaném stavu. 5

7 ZÁRUČNÍ CERTIFIKÁT Pro zajištění právní účinnosti záručních podmínek je nezbytné pečlivě vyplnit záruční list ve všech kolonkách. SÉRIOVÉ ČÍSLO DATUM PRODEJE ČÍSLO FAKTURY NÁZEV PRODEJCE-DISTRIBUTORA ZÁRUČNÍ PODMÍNKY Blahopřejeme vám k zakoupení našeho infračerveného snímače pohybu STAR senzor. Dovolujeme si Vás upozornit, že záruční doba je 1 rok od data zakoupení zařízení a zaniká na konci uvedeného období. Pokladní účtenka, nebo jiný fiskální doklad, stanovený právními předpisy, stvrzuje počátek záruční doby. Během tohoto období běží záruka na výměnu a opravu částí zařízení, které podléhají běžnému opotřebení. Záruka se nevztahuje na opravu zařízení, které bylo svévolně rozmontováno, nebo na zařízení, poškozené v důsledku neopatrného používání, nevhodnou dopravou, technickým používáním neoprávněnými osobami, nedodržení návodu k použití, nesprávné instalace nebo použití v rozporu s platnými předpisy, stanovenými v zemi použití. Záruka nezaručuje výměnu zařízení. Případné opravy, garantované zárukou, jsou prováděny zdarma, za podmínky dodání zboží ze skladu firmy Star Progetti, nebo ze skladu autorizovaného distributora společnosti. Náklady na dopravu v těchto případech hradí uživatel zařízení. 6
