PM-D273TMD. pro 2-vodičový systém D2. Uživatelský manuál. Výběr kamer. Interkom. Dohled. Multimedia. Přehrávání.

Transkript

1 PM-D273TMD pro 2-vodičový systém D2 Uživatelský manuál Výběr kamer Dohled Interkom Multimedia Přehrávání z paměti 4?About Album Uživatelské Zavřít nastavení 09/30/2010 Thu.16:41

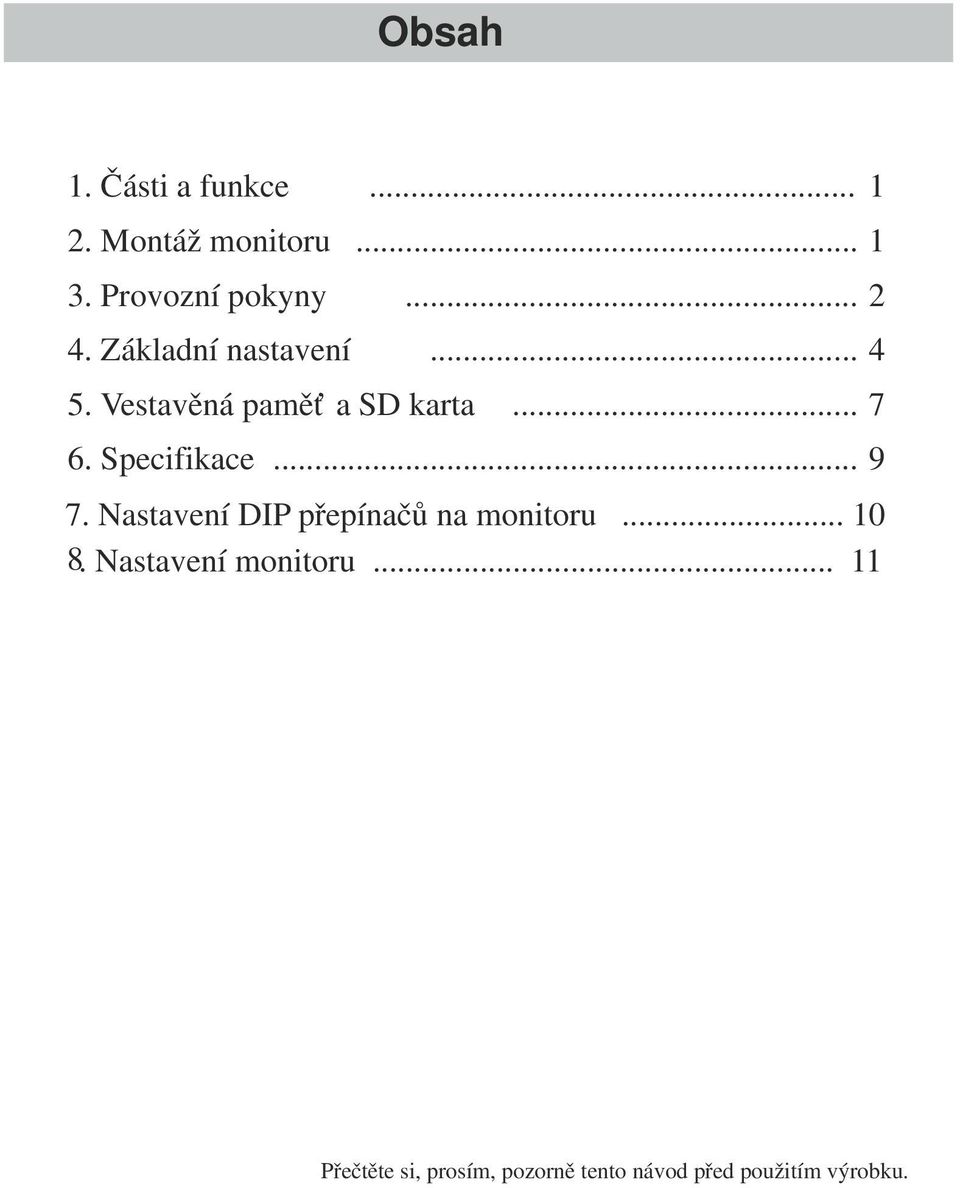

2 Obsah 1. Části a funkce Montáž monitoru Provozní pokyny Základní nastavení Vestavěná paměť a SD karta Specifikace Nastavení DIP přepínačů na monitoru Nastavení monitoru Přečtěte si, prosím, pozorně tento návod před použitím výrobku.

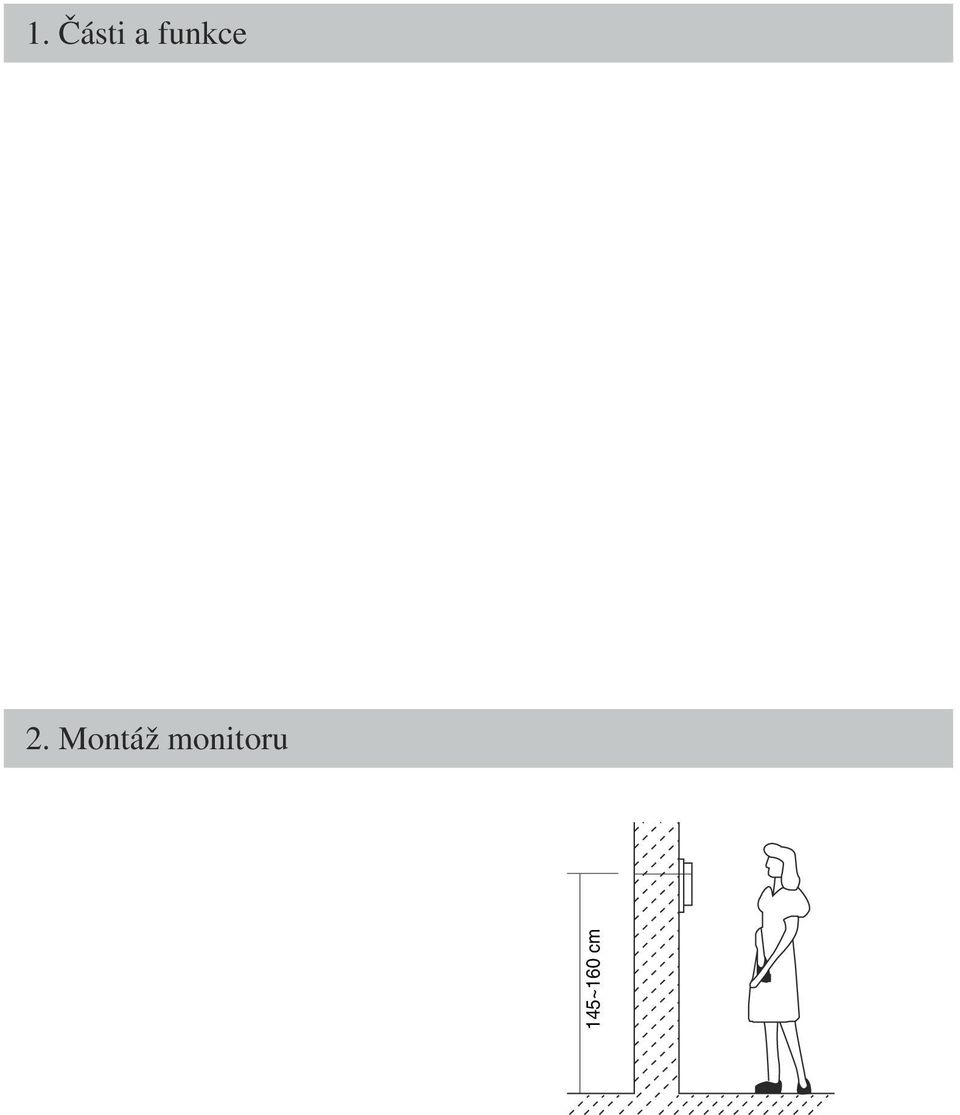

3 ON DIPS L1 L2 1. Části a funkce Mikrofon TFT LCD obrazovka Indikátor Výběr kamer Dohled Interkom Multimedia tlačítko pro zámek Přehrávání z paměti?about Album Uživatelské Zavřít nastavení 09/30/2010 Thu.16:41 TALK/MON tlačítko MENU tlačítko Montážní otvory Reproduktor BT1 BT2 EH GND VD Konektor sběrnice Montážní otvory slot pro SD kartu 2. Montáž monitoru 145~160 cm Pomocí šroubů 4x25 upevněte držák monitoru na zeď. Připojte BUS sběrnici a zavěšte monitor do držáku. -1-

4 3. Provozní pokyny Hlavní menu Dotkněte se obrazovky kdekoli na monitoru v pohotovostním režimu (nebo stiskněte tlačítko MENU, zobrazí se datum a čas. Dotkněte se obrazovky znovu (nebo stiskněte tlačítko MENU znovu), dostanete se do hlavního menu. 09/30/2010 Thu. Výběr l kamer Dohled Interkom Multimedia 16:41 Přehrávání z paměti?about Album Uživatelské Zavřít nastavení 09/30/2010 Thu.16:41 Spojení a rozpojení hovoru Stiskněte tlačítko CALL na dveřní stanici. Monitor začne zvonit a zobrazí se video obraz z dveřní kamery (bez navázání hovoru se monitor po 30 sec. vypne). Stiskněte tlačítko TALK/MON, nebo se dotkněte ikonky pro spojení hovoru s dveřní kamerou na dobu 90 sec. Dotekem na ikonku, nebo tlačítka ukončíte hovor. Při instalaci více monitorů a vyzvednutí hovoru jednoho z nich se automaticky ostatní monitory odpojí. 1:1 Standard obrazovka Odemknout Mluvit Zachytit Zavřít Odemknutí zámku Během hovoru stiskněte tlačítko zámku, nebo ikonku. (Je-li u dveřní kamery připojen druhý zámek, stiskněte ikonku 2. zámek pro odemknutí druhého zámku. -2-

5 Monitorování vstupu V pohotovostním stavu monitoru stiskněte tlačítko na LCD obrazovce ikonky Monitor pro propojení s dveřní kamerovou jednotkou. Při instalaci více dveřních kam. jednotek, nebo přídavných kamer lze pomocí ikonek pro jednotlivé dveřní, nebo přídavné kamery vybírat mezi 1/2/3/4 dveřní kamerovou jednotkou, nebo přídavnou CCTV kamerou instalovanou do systému. Pro ukončení a vrácení do hlavního menu použijte ikonku na LCD obrazovce. TALK/MON, nebo se dotkněte 1 Kamera1 Kamera2 Kamera3 Kamera 4 Časování dohledu Home /30/2010 Thu.16:41 Funkce interkomu volání pomocí jmen. seznamu Jmenný interkom : Uživateli bytu umožňuje volat uživatele jiného bytu v systému. Dotkněte se ikonky Interkom na úvodní obrazovce, potom stiskněte ikonku Jmenný interkom. Vyberte jméno ze seznamu a stlačte ikonku Vytočit číslo pro vytočení. Stlačte ikonku pro předcházející/další list seznamu. * Upozornění: 1 Stačte tlačítko volání, nebo ikonku Vytočit číslo pro opakování volby. 2. Stlačte ikonku Zpět pro ukončení hovoru. Jmenný interkom Domů Vnitřní Voláníl volání recepce 09/30/2010 Thu.16:41 Volání recepce: Kterýkoliv monitor může být určený jako správce. Po stlačení ikonky Volání recepce bude tento volaný. Ikonku je možné použít i jako zjednodušený výběr nejčastěji volaného účastníka. Vnitřní volání: V případě instalace více monitorů (max 4) v rámci jednoho uživatele, vyberte a dotkněte se ikonky Vnitřní volání. Všechny monitory budou zvonit současně. dokud nebude hovor vyzvednut na jednom z monitorů. Ostatní monitory se následně automaticky vypnou. -Name List- [0001] Novákovi [0002] Pospísil Předch Další [0003] Novotný [0004] Procházková [0005] Mach [0006] Šebestová Vytočit Zpět číslo -3-

6 4. Základní nastavení Tony zvonění Stlačením ikonky Menu na obrazovce v pohotovostním režimu aktivujete datum a čas. Opětovním dotykem obrazovky, nebo stlačením Menu aktivujete úvodní obrazovku. Stlačením ikonky Nastavení aktivujete menu nastavení Carmen Going Home Vyzvánění dveřníku Ding Dong Congratulate zvonění. Přepínáním ikon Vyzvánění dveřníku Rhythm of the rain Do Re Me For Elise Happy Birthday Vyz. interkomu/ Vyz. chodba zobrazíte možnost Uložit a zpět Sonatine Jingle Bell 12 vyzváněcích tónů. Vyberte požadovaný tón a Edelweiss Telephone Neuložit a zpět a uložte volbu dotykem ikonky, nebo dotykem ikonky pro zrušení volby a výběru. 4.2 Hlasitost zvonění Hlasitost zvonění během dne Hlasitost zvonění během dne od 6:00 do 18:00 nastavíte stlačením ikonky Uživ. nastavení z úvodní obrazovky. Následně stlačte ikonku Hlasitost, po aktivování obrazovky pro nastavení hlasitosti použijte ikony pro požadovanou úroveň. Potvrďte volbu stlačením ikony, nebo pro zrušení a ukončení stlačte ikonku. Hlasitost Uložit a zpět Neuložit a zpět 6 7 Adjust - Adjust + Hlasitost zvonění v noci Hlasitost zvonění mezi 18:00 a 6:00 nastavíte stlačením ikony Uživatelské nastavení. z úvodní obrazovky. Násladně stlačení ikonky Hlasitost noc. zvonění, po aktivování obrazovky pro nastavení hlasitosti použijte ikonky pro požadovanou úroveň. Potvrďte volbu stlačením ikony, a nebo pro zrušení a ukončení stlačte ikonu. -4-

7 Hlasitost noč. zvonku Noční zvonění Hlasitost noč. zvonění Hlasitost zvonku Uložit a zpět 4 Adjust - Adjust + Uložit a zpět 4 7 Adjust - Adjust + Neuložit a zpět Neuložit a zpět Nastavení času monitorování Zvolte úvodní obrazovku, stlačte ikonku Výběr kamer, na následující obrazovce stlačte ikonu Časování dohledu, pro zobrazení klávesnice pro nastavení času. Zadejte číslice pro nastavení aktuálního času. Změny budou uskutečněné okamžitě. Pro návrat na předcházející obrazovku se dostanete dotekem na ikonu Zpět Kamera 1 Kamera 2 Kamera 3 Kamera 4 Časování dohledu Domů 09/30/2010 Thu.16: Čas monitoru nastaven min:[01] sec:[30] * # Zpět Nastavení času sepnutí zámku Zvolte úvodní obrazovku, stlačte případně XtendLAN pro vyvolání další obrazovky s informacemi o nastavení. Dotykem displeje na 3sec. přejdete do zobrazení servisních funkcí. H/W T3-753 a1.3 S/W: V Voltage: --- Local addr: Unlock timing: 5s Video standard: Nastavení Kalibrace Zpět Domů -5-

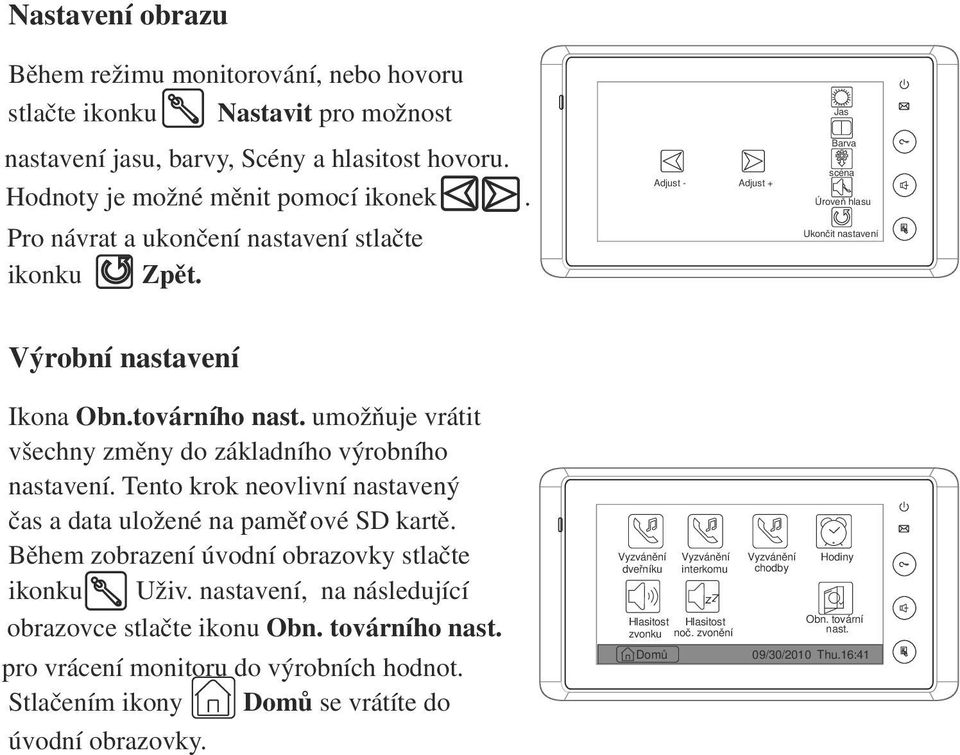

8 Stlačením ikony Uživ. nastavení se zobrazí klávesnice a nastavované hodnoty pro monitor a zámek.. Na klávesnici zadejte 4 místní kód ze seznamu pro nastavení potřebných hodnot. Zadejte znak ( ) pro zrušení volby a znak ( ) pro uložení volby. Změny budou uskutečněny okamžitě. Pro návrat na předcházející stránku obrazovky stlačte ikonku Zpět. Installation settings: [0010]#:Remove all remote control [0011]#:Add remote control [8000]#:Set as master unit 0 [8001]#:Set as slaver unit 1 [8002]#:Set as slaver unit 2 [8003]#:Set as slaver unit 3 [8004]#:Set as guard unit [8005]#:Set as not guard unit [8010]#:Set lock mode to 0 [8011]#:Set lock mode to 1 [8021]#:Set the lock time of 1s [8022]#:Set the lock time of 2s [8023]#:Set the lock time of 3s [8024]#:Set the lock time of 4s [8025]#:Set the lock time of 5s [8026]#:Set the lock time of 6s [8027]#:Set the lock time of 7s [8028]#:Set the lock time of 8s [8029]#:Set the lock time of 9s Code Number:[----] Zpět Nastavení obrazu Během režimu monitorování, nebo hovoru stlačte ikonku Nastavit pro možnost nastavení jasu, barvy, Scény a hlasitost hovoru. Hodnoty je možné měnit pomocí ikonek. Pro návrat a ukončení nastavení stlačte ikonku Zpět. Adjust - Adjust + Jas Barva scéna Úroveň hlasu Ukončit nastavení Výrobní nastavení Ikona Obn.továrního nast. umožňuje vrátit všechny změny do základního výrobního nastavení. Tento krok neovlivní nastavený čas a data uložené na paměťové SD kartě. Během zobrazení úvodní obrazovky stlačte ikonku Uživ. nastavení, na následující obrazovce stlačte ikonu Obn. továrního nast. pro vrácení monitoru do výrobních hodnot. Stlačením ikony Domů se vrátíte do úvodní obrazovky. Vyzvánění dveřníku Hlasitost zvonku Domů Vyzvánění interkomu Hlasitost noč. zvonění Vyzvánění chodby TPC Hodiny Obn. tovární nast. 09/30/2010 Thu.16:41-6-

9 5. Vestavěná paměť a SD karta Monitor je vybavený vnitřní pamětí 128MB a možností použít Micro SD paměťovou kartu s kapacitou do 16GB. Micro SD card Funkce Album umožňuje přehrávání fotografií a obrázků. Každá fotografie je zobrazována po dobu 5 sec. Použitím vnitřní paměti je možné zobrazit cca 800 obrázků. Přídavná SD karta rozšiřuje možnost prohlížení až na obrázků. Monitor podporuje zobrazení obrázků ve formátu TVS. Pro prohlížení obrázků formátu JPG a taktéž pro prohlížení snímků vyhotovených kamerou z dveřní jednotky v počitači je potřebné použít jednoduchý software T-views na jejich vzájemné konvertování. Obrázky vyhotovené kamerou dveř. jednotky jsou ukládány v souborech pojmenované na základě datumu. Pro lepší přehlednost je tedy každý den vygenerovaný nový soubor. Při zaplnění vnitřní paměti budou nejstarší záznamy automaticky nahrazené nejnovějšími. Pro formátování SD karty je potřebné použít PC Nemanipulujte s SD paměťovou kartou během provozu monitoru. Přehrávání obrázků foto rámečkem bude voláním z dveřní jednotky přerušené. -7-

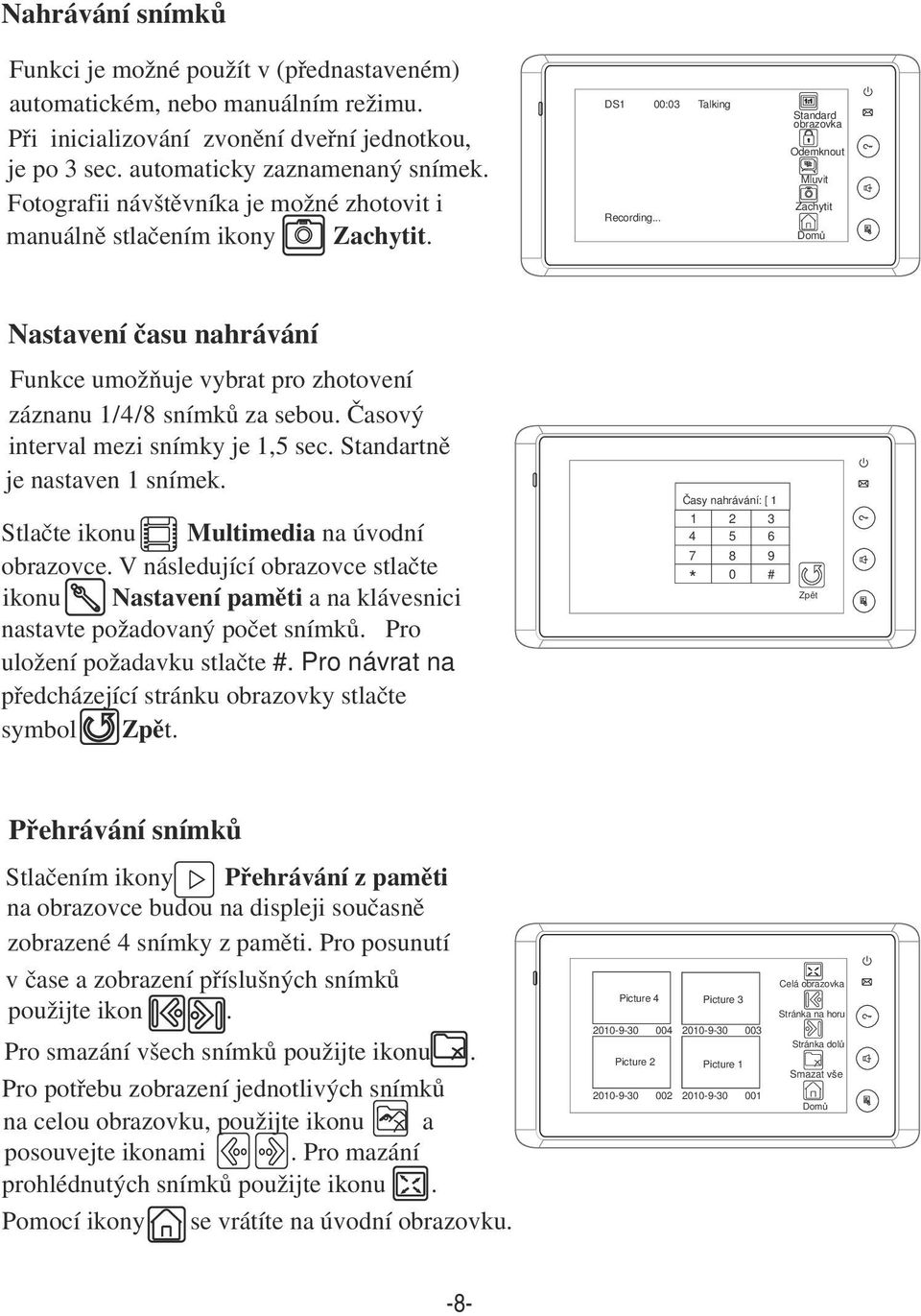

10 Nahrávání snímků Funkci je možné použít v (přednastaveném) automatickém, nebo manuálním režimu. Při inicializování zvonění dveřní jednotkou, je po 3 sec. automaticky zaznamenaný snímek. Fotografii návštěvníka je možné zhotovit i manuálně stlačením ikony Zachytit. DS1 00:03 Talking Recording... Standard obrazovka Odemknout Mluvit Zachytit Domů Nastavení času nahrávání Funkce umožňuje vybrat pro zhotovení záznanu 1/4/8 snímků za sebou. Časový interval mezi snímky je 1,5 sec. Standartně je nastaven 1 snímek. Stlačte ikonu Multimedia na úvodní obrazovce. V následující obrazovce stlačte ikonu Nastavení paměti a na klávesnici nastavte požadovaný počet snímků. Pro uložení požadavku stlačte #. Pro návrat na předcházející stránku obrazovky stlačte symbol Zpět. Časy nahrávání: [ * 0 9 # Zpět Přehrávání snímků Stlačením ikony Přehrávání z paměti na obrazovce budou na displeji současně zobrazené 4 snímky z paměti. Pro posunutí v čase a zobrazení příslušných snímků použijte ikon. Pro smazání všech snímků použijte ikonu. Pro potřebu zobrazení jednotlivých snímků na celou obrazovku, použijte ikonu a posouvejte ikonami. Pro mazání prohlédnutých snímků použijte ikonu. Pomocí ikony se vrátíte na úvodní obrazovku. Picture Picture Picture 2 Picture Celá obrazovka Stránka na horu Stránka dolů Smazat vše Domů -8-

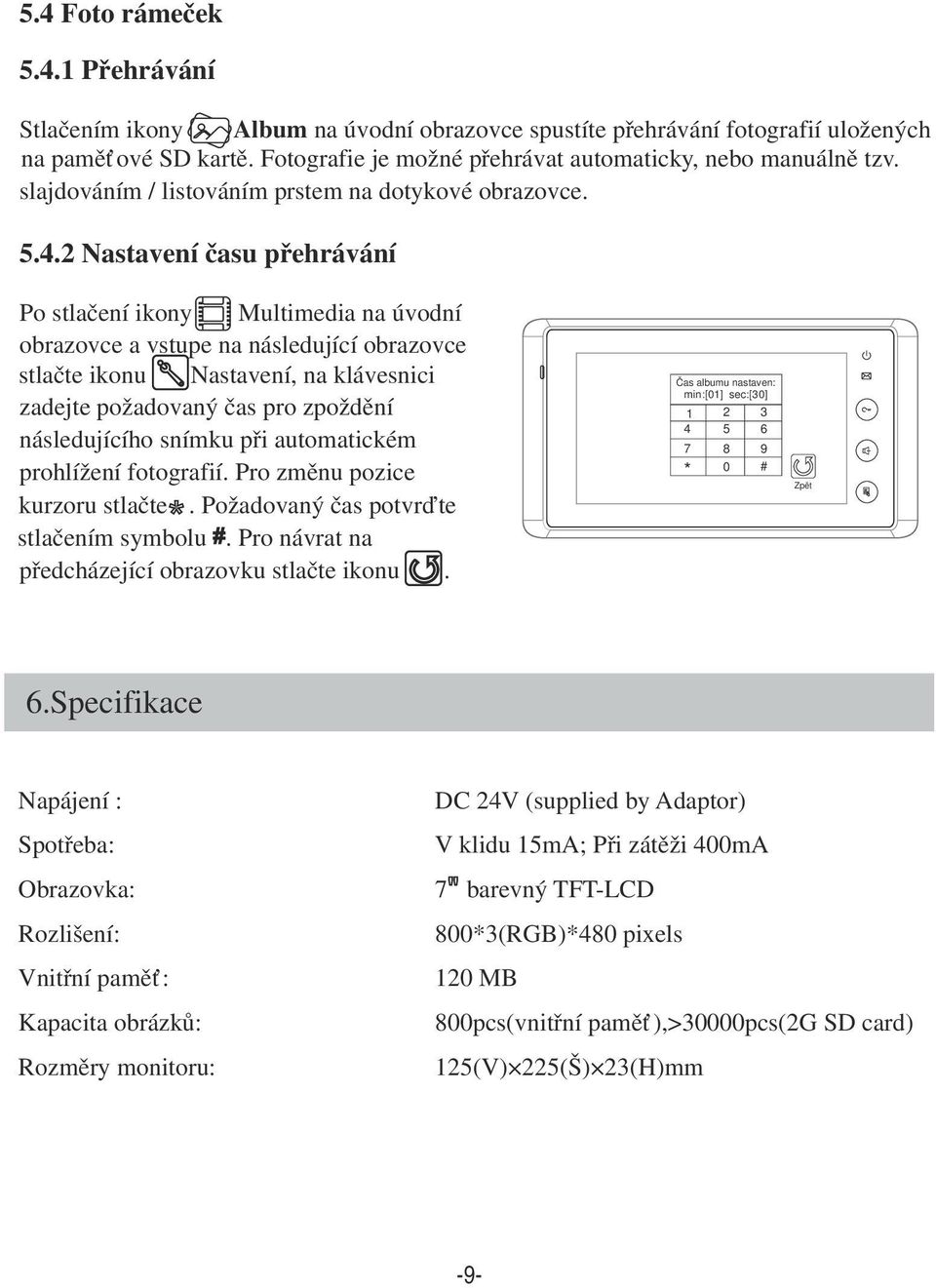

11 5.4 Foto rámeček Přehrávání Stlačením ikony Album na úvodní obrazovce spustíte přehrávání fotografií uložených na paměťové SD kartě. Fotografie je možné přehrávat automaticky, nebo manuálně tzv. slajdováním / listováním prstem na dotykové obrazovce Nastavení času přehrávání Po stlačení ikony Multimedia na úvodní obrazovce a vstupe na následující obrazovce stlačte ikonu Nastavení, na klávesnici zadejte požadovaný čas pro zpoždění následujícího snímku při automatickém prohlížení fotografií. Pro změnu pozice kurzoru stlačte. Požadovaný čas potvrďte stlačením symbolu. Pro návrat na předcházející obrazovku stlačte ikonu. Čas albumu nastaven: min:[01] sec:[30] * # Zpět 6.Specifikace Napájení : Spotřeba: Obrazovka: Rozlišení: Vnitřní paměť: Kapacita obrázků: Rozměry monitoru: DC 24V (supplied by Adaptor) V klidu 15mA; Při zátěži 400mA 7 barevný TFT-LCD 800*3(RGB)*480 pixels 120 MB 800pcs(vnitřní paměť),>30000pcs(2g SD card) 125(V) 225(Š) 23(H)mm -9-

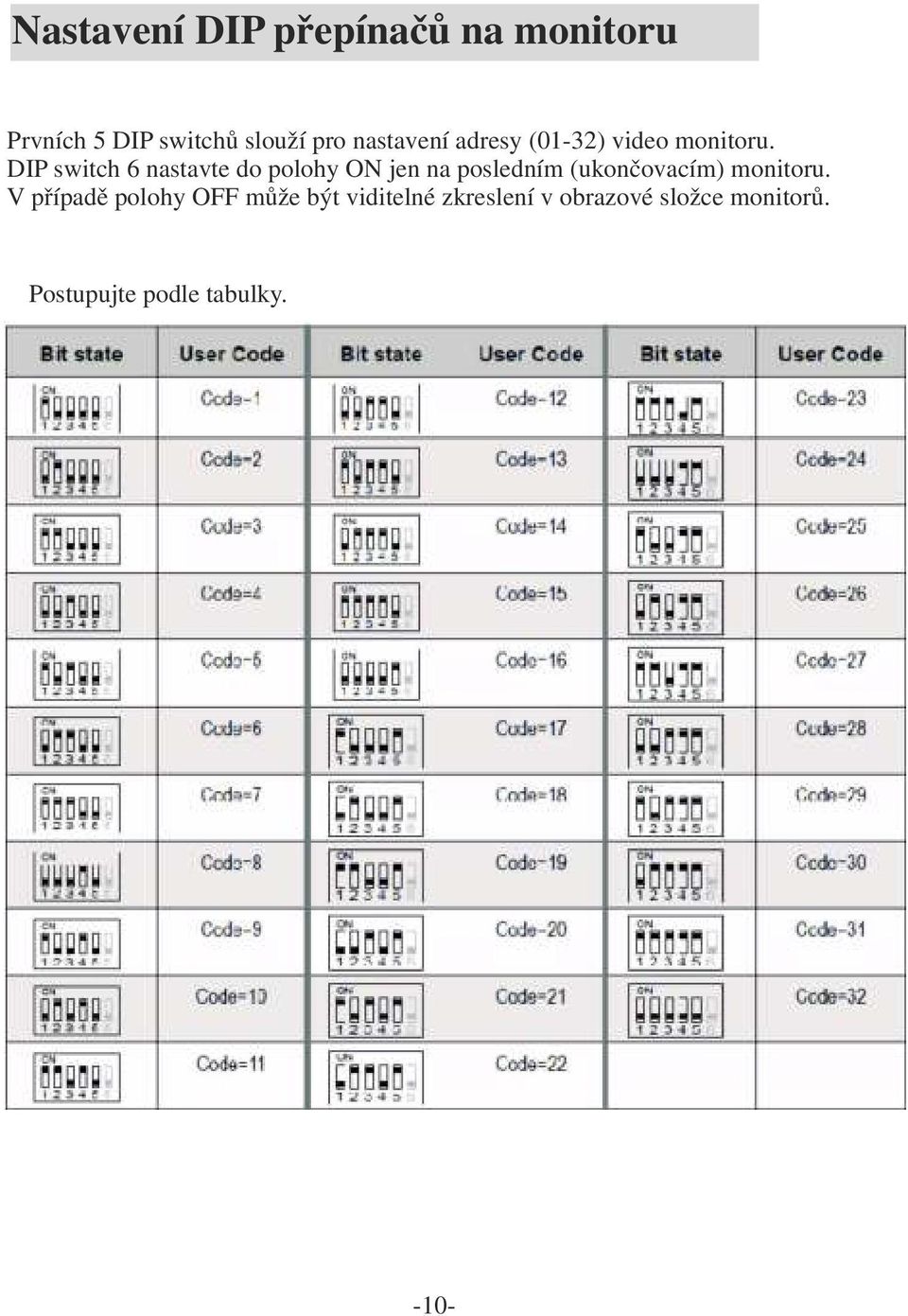

12 Nastavení DIP přepínačů na monitoru Prvních 5 DIP switchů slouží pro nastavení adresy (01-32) video monitoru. DIP switch 6 nastavte do polohy ON jen na posledním (ukončovacím) monitoru. V případě polohy OFF může být viditelné zkreslení v obrazové složce monitorů. Postupujte podle tabulky. -10-
