KS-VARIO LF2-2 Kamerový systém

Transkript

1 Kamerový systém Montážní příručka Verze 1.02 ks-variolf2-2_mm_cz_102

2 AMiT, spol. s r. o. nepřejímá žádné záruky, pokud se týče obsahu této publikace a vyhrazuje si právo měnit obsah dokumentace bez závazku tyto změny oznámit jakékoli osobě či organizaci. Tento dokument může být kopírován a rozšiřován za následujících podmínek: 1. Celý text musí být kopírován bez úprav a se zahrnutím všech stránek. 2. Všechny kopie musí obsahovat označení autorského práva společnosti AMiT, spol. s r. o. a veškerá další upozornění v dokumentu uvedená. 3. Tento dokument nesmí být distribuován za účelem dosažení zisku. V publikaci použité názvy produktů, firem apod. mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. AMiT je registrovaná ochranná známka. Copyright (c) 2011, AMiT, spol. s r. o. Výrobce: AMiT, spol. s r. o. Naskové 3/1100, Praha Technická podpora: support@amit.cz ks-variolf2-2_mm_cz_102 2/64

3 Obsah Historie revizí... 5 Související dokumentace Úvod Úvod Technické parametry systému Komponenty systému Programové vybavení Oživení systému Oživení IP monitorů AI/M18W05/A Nastavení IP adresy Nahrání aktuální verze aplikace Připojení k FTP serveru monitoru Smazání souborů staré aplikace Nakopírování souborů nové aplikace Restart kamerového systému Ověření verze nahrané aplikace Oživení IP monitorů AIPM1003/E Aktualizace definice IP adres Nastavení IP adresy Nahrání aktuální verze aplikace Připojení k FTP serveru monitoru Smazání souborů staré aplikace Nakopírování souborů nové aplikace Restart kamerového systému Ověření verze nahrané aplikace Oživení kamer AM3114-R/A Nastavení Host Name Aktualizace firmware Vyhledání připojené kamery pomocí ACM Nahrání konfigurační šablony Oživení Záznamové jednotky - Neaktuální kapitola! Kontrola zapojení napájecího konektoru Nastavení Host Name Nahrání aktuální verze aplikace Ověření verze nahrané aplikace Výměna komponent PoE switch Kamera IP monitor Záznamová jednotka Výměna HDD Záznamové jednotce DODATEK A Umístění komponent DODATEK B Obsah programové sady /64 ks-variolf2-2_mm_cz_102

4 7.1. Kamera AM3114-R/A AIPM18W05/A AIPM1003/E Nástroje DODATEK C Konfigurační parametry IP Adresy Kamery Přihlašovací údaje k webovému rozhraní IP monitor Nastavení konfiguračních přepínačů Přihlašovací údaje ftp serveru Záznamová jednotka Přihlašovací údaje ftp serveru DODATEK D Axis Camera management Instalace První spuštění nastavení hesla DODATEK E IP kamery Operace přes webové rozhraní kamery Popis okna webového rozhraní Přihlášení k webovému rozhraní Live View - živý obraz z kamery Vytvoření Server Reportu Obnovení továrního nastavení Obnovení továrního nastavení SW cestou Obnovení továrního nastavení HW cestou Význam indikačních LED kamery DODATEK F PPM2000 USB flash disk DODATEK G - Nastavení objektivu - AM Nastavení objektivu kamery Sejmutí víka kamery Zobrazení obrazu z kamery LiveView Nastavení polohy objektivu Zaostření objektivu Vymazání kamery z databáze ACM ks-variolf2-2_mm_cz_102 4/64

5 Historie revizí Jméno dokumentu: ks-variolf2-2_mm_cz_102.pdf Autor: Václav Krčmář Verze Datum Změny Nový dokument Programová sada _KS-VARIOLF2-2. Doplnění postupu na oživení AIPM1003/E. Odstranění postupů pro kamery MD8562. Revize dokumentu - drobné opravy a korekce. 102 Revize dodatků. Související dokumentace 1. Návod na obsluhu AIPM1003/B, IP monitor soubor: 2. Návod na obsluhu PPM2000, Záznamová jednotka soubor: ppm2000_g_cz_xxx.pdf 3. Návod na obsluhu AcasysStudio, Prohlížeč videozáznamů z jednotky PPM2000 soubor: acasysstudio_ms_cz_xxx.pdf 4. Programátorská příručka KS-VarioLF2/2, Kamerový systém soubor: ks-variolf_ms_cz_xxx.pdf 5/64 ks-variolf2-2_mm_cz_102

6 1. Úvod Záznamová jednotka Provádí záznam obrazu z kamer na pevný disk. IP monitor Kamera PoE switch Scéna Axis Camera Management (ACM) Zobrazuje živý obraz z jedné nebo více kamer (maximálně čtyř). Pokud je zobrazována více než jedna kamera, je použit tzv. čtyřkvadrant (4Q), kdy je plocha monitoru rozdělena na 4 stejné obdélníky, do kterých jsou pak směrovány videostreamy z kamer. Snímá obraz a odesílá digitalizovaný obraz ve formě MJPEG (Motion JPEG) po ethernetové sběrnici. Switch s možností napájení (Power Over Ethernet). Popisuje způsob zobrazení informace na IP monitoru. Může obsahovat: 1. prázdnou obrazovku 2. číslo kamery, která se má zobrazovat na IP monitoru 3. seznam až 4 kamer, které se mohou zobrazovat na IP monitoru ve čtyřkvadratu (4Q) obrazovka je rozdělena na 4 stejná pole, v každém poli se zobrazuje jedna nebo žádná kamera Konfigurační nástroj pro vyhledání kamer na síti a nastavení jejich obrazových parametrů. Konfigurační šablona Vůz Jednotka Tažný vůz Vlečený vůz Konfigurační soubor, který slouží k nastavení parametrů kamery pomocí ACM. Vozidlo, které umožňuje provoz samostatně nebo ve spřaženém režimu jako součást Jednotky. Spřažení dvou vozů. Skládá se z Tažného a Vlečného vozu. Aktivní vůz jednotky. Má obsazeno stanoviště řidiče. Neaktivní vůz jednotky. Nemá obsazeno stanoviště řidiče. ks-variolf2-2_mm_cz_102 6/64

7 2. Úvod Tento dokument popisuje oživení a nastavení kamerového systému tramvaje Vario LF2/2 z pohledu programového vybavení. Dokument se nezabývá mechanickou montáží, která je řešena v Návodech na obsluhu jednotlivých komponent (viz Související dokumentace). 7/64 ks-variolf2-2_mm_cz_102

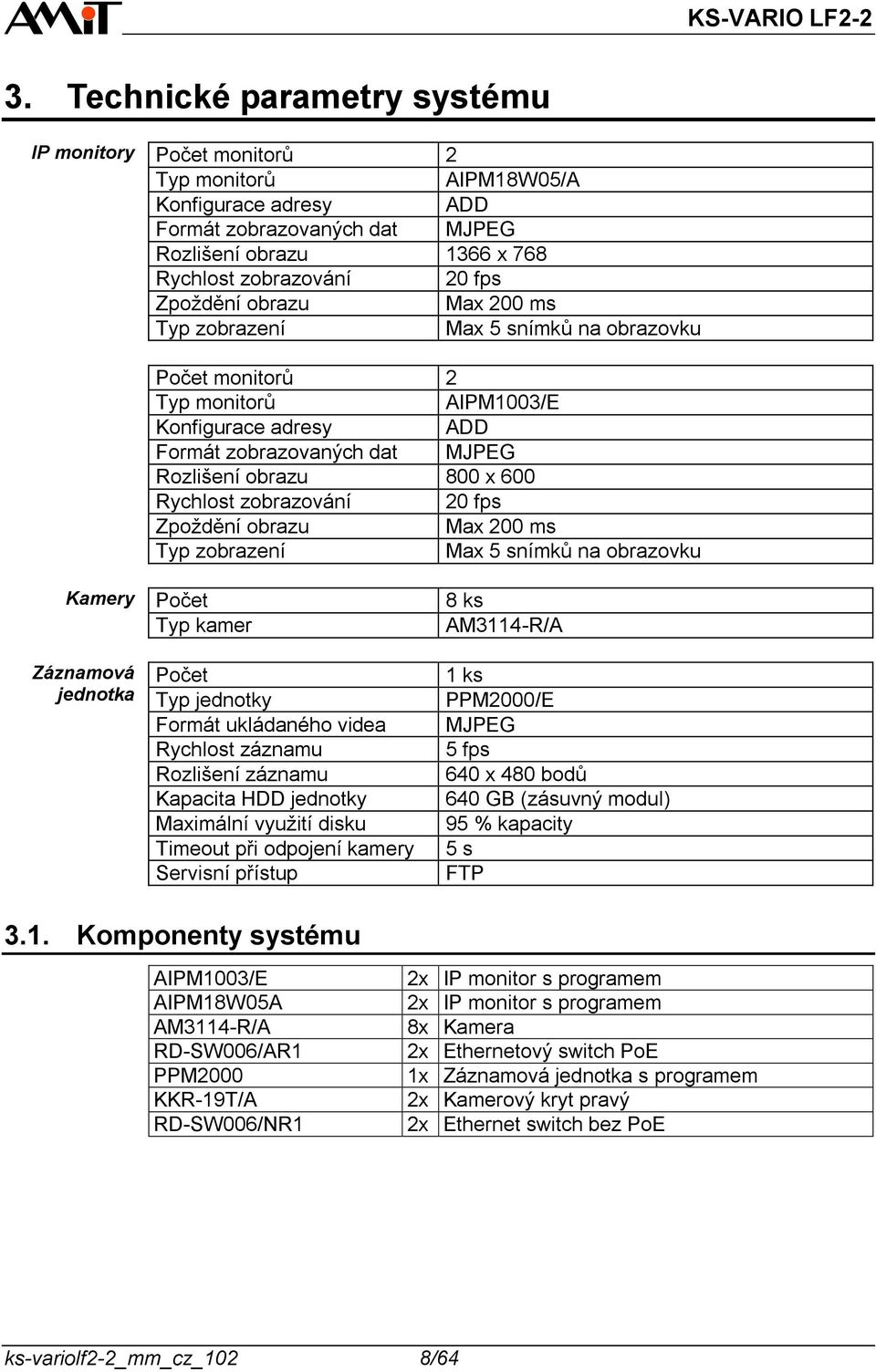

8 3. Technické parametry systému IP monitory Počet monitorů 2 Typ monitorů AIPM18W05/A Konfigurace adresy ADD Formát zobrazovaných dat MJPEG Rozlišení obrazu 1366 x 768 Rychlost zobrazování 20 fps Zpoždění obrazu Max 200 ms Typ zobrazení Max 5 snímků na obrazovku Počet monitorů 2 Typ monitorů AIPM1003/E Konfigurace adresy ADD Formát zobrazovaných dat MJPEG Rozlišení obrazu 800 x 600 Rychlost zobrazování 20 fps Zpoždění obrazu Max 200 ms Typ zobrazení Max 5 snímků na obrazovku Kamery Záznamová jednotka Počet Typ kamer Počet Typ jednotky Formát ukládaného videa Rychlost záznamu Rozlišení záznamu Kapacita HDD jednotky Maximální využití disku Timeout při odpojení kamery Servisní přístup 8 ks AM3114-R/A 1 ks PPM2000/E MJPEG 5 fps 640 x 480 bodů 640 GB (zásuvný modul) 95 % kapacity 5 s FTP 3.1. Komponenty systému AIPM1003/E AIPM18W05A AM3114-R/A RD-SW006/AR1 PPM2000 KKR-19T/A RD-SW006/NR1 2x IP monitor s programem 2x IP monitor s programem 8x Kamera 2x Ethernetový switch PoE 1x Záznamová jednotka s programem 2x Kamerový kryt pravý 2x Ethernet switch bez PoE ks-variolf2-2_mm_cz_102 8/64

9 3.2. Programové vybavení Programové vybavení je vydáváno v podobě Programové sady k určenému datu. Distribuce programové sady probíhá přes web. Programovou sadu lze stáhnout z adresy: Obsah aktuální platné programové sady uvádí DODATEK B Obsah programové sady. 9/64 ks-variolf2-2_mm_cz_102

10 4. Oživení systému Při oživení systému se předpokládá, že všechny komponenty systému jsou řádně namontovány a jsou funkční. Ke všem jednotkám je správně připojené napájecí napětí. Infrastruktura sítě ethernet je správně provedena a všechny napájecí a komunikační kabely jsou zapojeny do jednotek. Pro správnou funkci kamerového systému musí být použity pouze uvedené typy komponent. Oživení systému se sestává z následujících kroků: Oživení IP monitorů AI/M18W05/A Oživení IP monitorů AIPM1003/E Oživení kamer AM3114-R/A Oživení záznamové jednotky Oživení musí být provedeno na samostatném voze. Spřažení vozů je nutno provádět až se správně nastavenými vozy Oživení IP monitorů AI/M18W05/A Oživení monitorů sestává z následujících kroků: Nastavení IP adresy Nahrání aktuální verze aplikace Potřebné vybavení Libovolný servisní notebook s nainstalovaným FTP klientem (doporučujeme TotalComander). ks-variolf2-2_aipm18w05a_cfg - aktuální verze aplikace (viz DODATEK B). ks-variolf2-2_aipm18w05a_app - aktuální verze aplikace (viz DODATEK B). Nastavení ethernetového rozhraní servisního notebooku: IP adresa: Maska podsítě: Výchozí brána: nevyplňovat Nastavení IP adresy Propojit servisní notebook k síti vozu pomocí ethernetového kabelu. Zakázat na servisním notebooku firewall. Spustit ALBDConfig.exe a počkat na vyhledání zařízení na síti Ethernet. ks-variolf2-2_mm_cz_102 10/64

11 Obr. 1 - Vyhledávání AMiT zařízení ALBDConfig zobrazí vyhledané a připojené IP monitory. Obr. 2 - Nalezené AIPM zařízení Kliknout pravým tlačítkem myši na 1. nalezený IP monitor a zvolit Assign a profile /64 ks-variolf2-2_mm_cz_102

12 Obr. 3 - Spustit dialog pro změnu Zobrazí se nové okno. Obr. 4 - Nastavit AIPM identifikační mód Kliknout na tlačítko Continue a počkat cca 45 vteřin. Na vybraném IP monitoru se zobrazí grafický AMiT display device VISUAL identification mode. ks-variolf2-2_mm_cz_102 12/64

13 Obr. 5 - Výběr profilu Pro daný IP monitor vybrat jeho profil a kliknout na tlačítko Continue. 13/64 ks-variolf2-2_mm_cz_102

14 Obr. 6 - Čekání na restart zařízení Počkat cca 45 vteřin. IP monitor se během této doby resetuje Obr. 7 - Zkontrolovat novou konfiguraci AIPM Kliknout na tlačítko Refresh k vyhledání a výpisu IP monitoru s novou konfigurací. Opakovat tyto akce pro všechny IP monitory. ks-variolf2-2_mm_cz_102 14/64

15 4.1.2 Nahrání aktuální verze aplikace Pro nahrání nové verze aplikace do IP monitoru je třeba provést následující kroky: Připojení k FTP serveru v monitoru Smazání souborů staré aplikace Nakopírování souborů nové aplikace Restart kamerového systému Ověření verze nahrané aplikace Pro připojení k FTP je v následujícím návodu použit TotalCommander 7.5a. Nahrávat však lze libovolným FTP klientem. Připojení k FTP serveru monitoru Spustíme TotalCommander a z Hlavní nabídky vybereme Síť --> Protokol FTP připojit k serveru Obr. 8 - TC Hlavní nabídka V dialogu Připojení k serveru FTP klikneme na tlačítko Nové připojení.. 15/64 ks-variolf2-2_mm_cz_102

16 Obr. 9 - TC Připojení k serveru FTP Vyplníme parametry pro připojení k prvnímu monitoru (DODATEK C Konfigurační parametry, IP monitor): Název relace: DIS_A Hostitel (:Port): Jméno uživatele: service Heslo: remote ks-variolf2-2_mm_cz_102 16/64

17 Stiskneme tlačítko Připojit. Obr TC Parametry Monitor_A 17/64 ks-variolf2-2_mm_cz_102

18 Obr TC Připojení k Monitor_A Smazání souborů staré aplikace Identifikujeme, ve kterém okně se zobrazily soubory z připojeného monitoru (dle záhlaví viz obrázek), tyto soubory smažeme. ks-variolf2-2_mm_cz_102 18/64

19 Obr TC Identifikace obsahu FTP Nakopírování souborů nové aplikace Nakopírujeme novou verzi aplikace, která odpovídá umístění IP monitoru (rozlišeno podsložkou): A - IP monitor na stanovišti A B - IP monitor na stanovišti B Průběh kopírování může vyvolat dojem krátkodobého zaseknutí (trvající typicky cca s). Jedná se o chování běžné. V případě, že by zaseknutí trvalo řádově minuty, je třeba KS restartovat (vypnout a zapnout napájení) a postup opakovat od začátku Kapitoly Nahrání aktuální verze aplikace). Po nakopírování souborů stiskneme tlačítko Odpojení a opakujeme stejný postup pro druhý monitor. Parametry připojení k druhému monitoru: Název relace: DIS_B Hostitel(:Port): Jméno uživatele: service Heslo: remote Restart kamerového systému Nová verze aplikace se neprojeví, dokud nebude proveden restart kamerového systému (vypnutí a zapnutí napájení). V případě, že se po restartu na monitorech neobjeví obraz, bylo nahrávání souborů provedeno chybně. Možné příčiny jsou: rozdílná verze aplikací v monitorech, 19/64 ks-variolf2-2_mm_cz_102

20 poškozené soubory aplikace. V tomto případě proveďte nahrávání pro oba monitory znovu. Ověření verze nahrané aplikace Verze aplikace je uvedena v souboru app_apm.txt v IP monitoru. Soubor lze ze zařízení stáhnout pomocí FTP. Připojíme se k monitoru (Kapitola Připojení k FTP serveru monitoru). Zobrazíme obsah souboru app_apm.txt. Z textu souboru lze určit číslo verze aplikace. Obr Ověření verze aplikace Ověření je nutné provést pro všechny monitory Oživení IP monitorů AIPM1003/E Oživení monitorů sestává z následujících kroků: Aktualizace definice IP adres Nastavení IP adresy Nahrání aktuální verze aplikace Potřebné vybavení Libovolný servisní notebook s nainstalovaným FTP klientem (doporučujeme TotalComander). ks-variolf2-2_aipm1003e_cfg - aktuální verze aplikace (viz DODATEK B). ks-variolf2-2_aipm1003e_app - aktuální verze aplikace (viz DODATEK B). Nastavení ethernetového rozhraní servisního notebooku: IP adresa: Maska podsítě: Výchozí brána: nevyplňovat ks-variolf2-2_mm_cz_102 20/64

21 4.2.1 Aktualizace definice IP adres Propojit servisní notebook k síti vozu pomocí ethernetového kabelu. Zakázat na servisním notebooku firewall. Vypnout napájení všech IP monitorů v systému. Na přepínačích na zadní straně jednotky nastavit adresu 1: Poloha přepínače Adresa ON OFF OFF OFF Zapnout napájení aktualizovaného IP monitoru. Vyčkat cca 45 s na start IP monitoru (monitor musí odpovídat na příkaz ping). Spustit ConfigToolAIPM.exe Nastavit adresy: Local IP: adresa servisního notebooku AIPM IP: adresa připojeného IP monitoru Obr Nastavení adres Načíst soubor config.tar.gz, který je součástí ks-variolf2-2_aipm1003e_cfg. 21/64 ks-variolf2-2_mm_cz_102

22 Spustit nahrávání tlačítkem Upload. Obr Načtení config.tar.gz Obr Spuštění nahrávání ks-variolf2-2_mm_cz_102 22/64

23 Vyčkat na úspěšné provedení procedury. Obr Ukončení nahrávání Vypnout napájení IP monitoru a pokračovat k nastavení IP adresy Nastavení IP adresy Vypneme napájení IP monitoru. Na přepínačích na zadní straně jednotky nastavíme adresu odpovídající umístění IP monitoru: Umístění Adresa Poloha přepínače Stanoviště A 2 OFF ON OFF OFF Stanoviště B 6 OFF ON ON OFF Zapneme napájení IP monitoru a ověříme jeho adresu (např. příkazem ping). Nastavení provedeme pro všechny IP monitory. 23/64 ks-variolf2-2_mm_cz_102

24 4.2.3 Nahrání aktuální verze aplikace Pro nahrání nové verze aplikace do IP monitoru je třeba provést následující kroky: Připojení k FTP serveru v monitoru Smazání souborů staré aplikace Nakopírování souborů nové aplikace Restart kamerového systému Ověření verze nahrané aplikace Pro připojení k FTP je v následujícím návodu použit TotalCommander 7.5a. Nahrávat však lze libovolným FTP klientem. Připojení k FTP serveru monitoru Spustíme TotalCommander a z Hlavní nabídky vybereme Síť --> Protokol FTP připojit k serveru Obr TC Hlavní nabídka V dialogu Připojení k serveru FTP klikneme na tlačítko Nové připojení.. ks-variolf2-2_mm_cz_102 24/64

25 Obr TC Připojení k serveru FTP Vyplníme parametry pro připojení k prvnímu monitoru: Název relace: DIP_A Hostitel (:Port): Jméno uživatele: service Heslo: remote 25/64 ks-variolf2-2_mm_cz_102

26 Stiskneme tlačítko Připojit. Obr TC Parametry Monitor_A ks-variolf2-2_mm_cz_102 26/64

27 Obr TC Připojení k Monitor_A Smazání souborů staré aplikace Identifikujeme, ve kterém okně se zobrazily soubory z připojeného monitoru (dle záhlaví viz obrázek), tyto soubory smažeme. 27/64 ks-variolf2-2_mm_cz_102

28 Obr TC Identifikace obsahu FTP Nakopírování souborů nové aplikace Nakopírujeme novou verzi aplikace, která odpovídá umístění IP monitoru (rozlišeno podsložkou): A - IP monitor na stanovišti A B - IP monitor na stanovišti B Průběh kopírování může vyvolat dojem krátkodobého zaseknutí (trvající typicky cca s). Jedná se o chování běžné. V případě, že by zaseknutí trvalo řádově minuty, je třeba KS restartovat (vypnout a zapnout napájení) a postup opakovat od začátku Kapitoly Nahrání aktuální verze aplikace). Po nakopírování souborů stiskneme tlačítko Odpojení a opakujeme stejný postup pro druhý monitor. Parametry připojení k druhému monitoru (DODATEK C Konfigurační parametry, IP monitor): Název relace: DIP_B Hostitel(:Port): Jméno uživatele: service Heslo: remote Restart kamerového systému Nová verze aplikace se neprojeví, dokud nebude proveden restart kamerového systému (vypnutí a zapnutí napájení). V případě, že se po restartu na monitorech neobjeví obraz, bylo nahrávání souborů provedeno chybně. Možné příčiny jsou: ks-variolf2-2_mm_cz_102 28/64

29 rozdílná verze aplikací v monitorech, poškozené soubory aplikace. V tomto případě proveďte nahrávání pro oba monitory znovu. Ověření verze nahrané aplikace Verze aplikace je uvedena v souboru app_apm.txt v IP monitoru. Soubor lze ze zařízení stáhnout pomocí FTP. Připojíme se k monitoru (Kapitola Připojení k FTP serveru monitoru). Zobrazíme obsah souboru app_apm.txt. Z textu souboru lze určit číslo verze aplikace. Obr Ověření verze aplikace Ověření je nutné provést pro všechny monitory 4.3. Oživení kamer AM3114-R/A Oživení IP kamer se sestává z následujících kroků: Nahrání firmware Nastavení Host Name Nahrání konfigurační šablony Nastavení objektivu kamery (poloha a zaostření) Potřebné vybavení Výchozí stav Libovolný servisní notebook s nainstalovaným programem ACM (instalace ACM viz DODATEK D Axis Camera management tohoto dokumentu). ks-variolf2-2_am3114ra_cfg - konfigurační soubory a nástroje pro kamery (viz DODATEK B) Nástroj pro demontáž víka kamery. Nástroj na ostření / nastavení pozice objektivu. Před zahájením oživování je nutné uvést KS do následujícího stavu: Napájení všech komponent je zapnuté 29/64 ks-variolf2-2_mm_cz_102

30 Všechny kamery jsou odpojeny od ethernetu Databáze v ACM je prázdná (vymazání viz Kapitola , část Vymazání kamery z databáze ACM) Nastavení Host Name Připojíme do ethernetové sítě servisní notebook. Nastavení ethernetového rozhraní servisního notebooku: IP adresa: Maska podsítě: Výchozí brána: nevyplňovat Připojíme první kameru do sítě a vyčkáme na její naběhnutí (cca 30 s). Ověříme, že je kamera připravena ke komunikaci (odpovídá na příkaz ping). Z příkazového řádku spustíme příkaz ping Obr Odezva kamery Pokud kamera neodpovídá, vyčkáme a ping opakujeme. Z příkazového řádku spustíme dávku: CameraHostnameSet.bat {hostname} {hostname} musí být ve formátu xxxxxxcnn kde: xxxxxx číslo vozu o délce 6 znaků (např ) Cnn C je pevný identifikátor a nn je číslo kamery dle její pozice (DODATEK C Konfigurační parametry, Kamery sloupec Číslo) Příklad Nastavení hostame pro vůz číslo 335 a kameru v Salónu (dle tabulky číslo 4). CameraHostnameSet.bat C04 ks-variolf2-2_mm_cz_102 30/64

31 Obr Nastavení Host Name kamery Odpojíme kameru a opakujeme nastavení Host Name pro další kameru Aktualizace firmware Připojíme všechny kamery do switche. Vypneme a zapneme napájení kamerového systému, aby kamery obdržely IP adresy dle přiděleného Host Name. Nastavení ethernetového rozhraní servisního notebooku: IP adresa: Maska podsítě: Výchozí brána: nevyplňovat Vyhledání připojené kamery pomocí ACM Na servisním notebooku spustíme ACM a na Nástrojové liště stiskneme tlačítko Search. Obr ACM tlačítko Search V zobrazeném dialogovém okně zadáme jako IP range hodnotu * a stiskneme tlačítko OK. 31/64 ks-variolf2-2_mm_cz_102

32 Obr ACM Dialog Search Network Pokud je hledání neúspěšné a není nalezena žádná kamera, hledání opakujeme. Nalezené kamery se zobrazí v hlavním okně ACM. Obr ACM Nalezeny nové kamery V případě, že nalezené kamery nemají verzi firmware , je nutné provést jeho nahrání. V opačném případě lze pokračovat následující kapitolou - nahráním konfigurační šablony. Kliknutím levým tlačítkem označíme kamery a tlačítkem Upgrade z Nástrojové lišty, spustíme dialog pro aktualizaci. Obr Tlačítko Upgrade ks-variolf2-2_mm_cz_102 32/64

33 V následujícím okně vybereme (rozbalovací nabídka <Select>).bin soubor s novou verzí firmware, který je součástí programové sady. Obr Výběr souboru s firmware Volbou Upgrade device in: ovlivníme průběh aktualizace, v případě, že jde o hromadnou aktualizaci více kamer, je vhodné použít metodu Parallel. Parallel kamery budou aktualizovány najednou Sequence kamery budou aktualizovány postupně 33/64 ks-variolf2-2_mm_cz_102

34 Vyčkáme na provedení aktualizace. Obr Průběh aktualizace Obr Rekapitulace Na závěr se zobrazí rekapitulační okno, které obsahuje přehled aktualizovaných kamer a výsledek aktualizace Nahrání konfigurační šablony Nastavení ethernetového rozhraní servisního notebooku: IP adresa: Maska podsítě: Výchozí brána: nevyplňovat Připojíme všechny kamery do switche. Vypneme a zapneme napájení kamerového systému, aby kamery obdržely IP adresy dle přiděleného Host Name. ks-variolf2-2_mm_cz_102 34/64

35 Vyhledáme připojené kamery (podrobný postup viz předcházející kapitola). V Hlavním okně ACM kliknutím levým tlačítkem myši označíme kameru. Na Nástrojové liště klikneme na tlačítko Apply Template, kterým otevřeme nabídku pro výběr konfigurační šablony. Obr ACM Aplikace šablony Přes položku Browse otevřeme další dialogové okno, ve kterém vyhledáme konfigurační šablonu, kterou budeme danou kameru konfigurovat. Obr Výběr konfigurační šablony Vybereme konfigurační šablonu, která je určena pro připojenou kameru. Přehled kamer, jejich IP adres a Konfiguračních šablon obsahuje DODATEK C Konfigurační parametry, Kamery. 35/64 ks-variolf2-2_mm_cz_102

36 Po otevření Konfigurační šablony dojde k zobrazení dialogu, který obsahuje přehled parametrů, které budou v kameře změněny. Tento dialog potvrdíme stiskem OK a tím zahájíme vlastní změny v nastavení kamery. Obr Upravované parametry Po ukončení aplikace konfigurační šablony dojde k zobrazení rekapitulačního okna, které bude obsahovat výsledek nahrávání a přehled všech nově nastavených parametrů. ks-variolf2-2_mm_cz_102 36/64

37 Obr Rekapitulace změn v parametrech Uzavření tohoto dialogu tlačítkem Close je posledním krokem konfigurace parametrů kamery Oživení Záznamové jednotky - Neaktuální kapitola! Oživení záznamové jednotky se sestává z následujících kroků: Kontrola zapojení napájecího konektoru Nastavení hostname Nahrání aktuální verze aplikace Ověření verze nahraného aplikace Potřebné vybavení Libovolný servisní notebook s nainstalovaným FTP klientem (doporučujeme TotalComander). Textový editor (Např. Poznámkový blok, PSPad). USB Flash disk pro nahrání aplikace do záznamové jednotky (postup vytvoření DODATEK F PPM2000 USB flash disk) USB klávesnici. Aktuální verze programu je uvedena v DODATEK B Obsah programové sady tohoto dokumentu. 37/64 ks-variolf2-2_mm_cz_102

38 4.4.1 Kontrola zapojení napájecího konektoru Před prvním spuštěním záznamové jednotky je nutná kontrola správného zapojení napájení jednotky. K vypínání jednotky musí být nutně použit vstup označený SB. Vstup označený +U by měl být trvale připojen na napětí baterie. Funkce SB Obr Zapojení napájení PPM2000 Pouze takové zapojení zajistí bezchybný chod jednotky. SB Stav zařízení +U Zapnuto nepřipojeno Vypnuto Při rozpojení SB je zahájena sekvence pro vypnutí systému. Pomocné CPU při odpojení signálu SB vyšle hlavnímu CPU signál pro vypnutí. Ihned po úspěšném vypnutí hlavního CPU dojde k vypnutí celé jednotky. Pokud vlivem chyby nedojde k vypnutí hlavního CPU, vypne se jednotka po uplynutí doby 1 min. Odpojení napájecích vodičů se provádí pouze po předchozím vypnutí jednotky pomocí signálu SB. Nebude-li tomu tak, může dojít ke ztrátě dat Nastavení Host Name Před samotným procesem aktualizace aplikace v Záznamové jednotce je třeba upravit konfigurační soubor, na základě kterého bude Záznamové jednotce přidělen hostname. Postup Připojit USB Flash disk pro nahrání aplikace do záznamové jednotky k servisnímu notebooku. Otevřít soubor service\start.cmd v textovém editoru. ks-variolf2-2_mm_cz_102 38/64

39 Obr Soubor start.cmd Změnit text příkazu sethostname ('xxxxxxppm'). Symboly xxxxxx nahradit číslem vozu, zleva zarovnanými nulami. Příklady příkazů: Nastavení hostname Záznamové jednotce vozu s číslem 276: sethostname ('000276PPM') Nastavení hostname Záznamové jednotce vozu s číslem 1602: sethostname ('001602PPM') Uložit změny v souboru a bezpečně odebrat disk z PC Nahrání aktuální verze aplikace Pro nahrání aplikace do záznamové jednotky je třeba provést následující kroky: Vypnout napájení záznamové jednotky Připojit klávesnici do USB konektoru X2 (vrchní) Připojit USB flash disk do USB konektoru X3 (spodní) Obr Použité USB konektory Zapnout napájení záznamové jednotky Vyčkat na provedení operací, které jsou součástí nahrávání. Obě operace jsou signalizovány blikáním LED na klávesnici. Jelikož vykonání ser- 39/64 ks-variolf2-2_mm_cz_102

40 visních operací trvá cca 5 minut, je třeba věnovat indikačním LED pozornost. Formátování disku indikuje blikající LED Scroll Lock Nahrávání aplikace indikuje střídavé blikání LED Num Lock, Caps Lock, Scroll Lock Po dokončení operací nebude blikat žádná LED Vypnout napájení jednotky Odpojit USB flash disk i klávesnicí Zapnout napájení záznamové jednotky Ověření verze nahrané aplikace Číslo verze aplikace nahrané v Záznamové jednotce získáme z odpovědi Záznamové jednotky na http dotaz. Postup Síťovému adaptéru servisního notebooku nastavíme pevnou IP adresu (NB_IP) a Masku podsítě (NB_Maska) dle DODATEK C Konfigurační parametry, IP Adresy. Spustíme internetový prohlížeč (např. Internet Explorer). Do řádku pro zadání adresy zapíšeme příkaz ve tvaru: např.: pro jednotku v Tažném voze. Potvrdíme příkaz stiskem Enter. Prohlížeč zobrazí xml soubor jako odpověď na odeslaný dotaz. Identifikujeme číslo verze, které je umístěno mezi dvěma tagy <version>...</version> Obr Identifikace verze ks-variolf2-2_mm_cz_102 40/64

41 5. Výměna komponent Následující kapitola obsahuje pokyny, které je nutné dodržet při výměně komponent systému. Obecné zásady 5.1. PoE switch Postup výměny 5.2. Kamera Postup výměny 5.3. IP monitor Postup výměny Jako náhrada musí být vždy použita komponenta stejného typu nebo výrobcem schválená náhrada. Demontáž i montáž se řídí zásadami, které jsou uvedeny v Návodu na obsluhu jednotlivých zařízení (viz Související dokumentace). 1. Vypnout napájení celého kamerového systému. 2. Demontovat vadný kus. 3. Namontovat nový kus. 1. Vypnout napájení celého kamerového systému. 2. Demontovat vadnou kameru. 3. Namontovat novou kameru. 4. Zkonfigurovat kameru dle kapitoly 4.3 Oživení kamer. Pokud je vyměněna pouze jedna kamera, není třeba do sítě odpojovat ostatní kamery. Novou kameru při Oživení identifikujeme tak, že po připojení do sítě dostane automaticky přidělenu IP adresu Vypnout napájení celého kamerového systému. 2. Demontovat vadný IP monitor. 3. Demontovat Konfigurační modul z vadného IP monitoru. 4. Osadit Konfiguračním modulem nový IP monitor. 5. Namontovat nový IP monitor 6. Oživit nový IP monitor dle kapitoly 4.1 Oživení IP monitorů. Oba IP monitory musí mít nahnánu stejnou verzi aplikace. Rozdílnost verzí způsobí nefunkčnost monitorů! 5.4. Záznamová jednotka Postup výměny 1. Vypnout napájení celého kamerového systému. 2. Demontovat vadnou Záznamovou jednotku. 3. Namontovat novou Záznamovou. 4. Oživit novou Záznamovou jednotku dle kapitoly 4.4 Oživení Záznamové jednotky Výměna HDD Záznamové jednotce Postup výměny 1. Korektně vypnout napájení Záznamové jednotky. 2. Demontovat záznamovou jednotku (není nutné, pokud je disk dobře přístupný i bez demontáže jednotky). 3. Odšroubovat jistící šrouby šuplíku s HDD. 41/64 ks-variolf2-2_mm_cz_102

42 4. Stisknout pojistky na obou stranách a disk vysunout. 5. Zasunout šuplík s novým HDD. 6. Zašroubovat jistící šrouby. 7. Namontovat záznamovou jednotku zpět. 8. Oživit novou Záznamovou jednotku dle kapitoly 4.4 Oživení Záznamové jednotky. Obr Demontáž HDD ks-variolf2-2_mm_cz_102 42/64

43 6. DODATEK A Umístění komponent 43/64 ks-variolf2-2_mm_cz_102

44 7. DODATEK B Obsah programové sady Aktuální Programová sada: _KS-VARIOLF2-2 Programovou sadu získáte adrese: Kamera AM3114-R/A Adresář Soubor Popis VarioLF2-2_CAK_A_v2.01.cmt Konfigurační šablona VarioLF2-2_CAK_B_v2.01.cmt Konfigurační šablona VarioLF2-2_CAS_A_v2.01.cmt Konfigurační šablona VarioLF2-2_CAS_B_v2.01.cmt Konfigurační šablona VarioLF2-2_CAP_A_v2.01.cmt Konfigurační šablona ks-variolf2-2_am3114ra_cfg_201 VarioLF2-2_CAP_B_v2.01.cmt Konfigurační šablona VarioLF2-2_CAV_A_v2.01.cmt Konfigurační šablona VarioLF2-2_CAV_B_v2.01.cmt Konfigurační šablona wget.exe Nastavení hostname CameraHostNameSet.bat Nastavení hostname M3114-R_5_40_9_2.bin Firmware kamery 7.2. AIPM18W05/A Adresář Soubor Popis ks-variolf2-2_aipm18w05a_cfg_100 ks-variolf2-2_aipm18w05a_app_20r34c05/b ks-variolf2-2_aipm18w05a_app_20r34c05/a albdconfig.xml ALBDConfig_104.exe app_apm.conf app_apm.sh app_apm.txt app_apm.tar.gz app_apm.conf app_apm.sh app_apm.txt app_apm.tar.gz Konfigurační soubor Konfigurační nástroj Konfigurační soubor Spouštěcí skript Označení verze Aplikace Konfigurační soubor Spouštěcí skript Označení verze Aplikace ks-variolf2-2_mm_cz_102 44/64

45 7.3. AIPM1003/E Adresář Soubor Popis ks-variolf2-2_aipm1003e_cfg_100 ks-variolf2-2_aipm1003e_app_20r15c01/a ks-variolf2-2_aipm1003e_app_20r15c01/b config.tar.gz ConfigToolAIPM.exe app_apm.conf app_apm.sh app_apm.txt app_apm.tar.gz app_apm.conf app_apm.sh app_apm.txt app_apm.tar.gz Definice IP adres Konfigurační nástroj Konfigurační soubor Spouštěcí skript Označení verze Aplikace Konfigurační soubor Spouštěcí skript Označení verze Aplikace 7.4. Nástroje Adresář Soubor Popis amit_devicedetection_104 AmitDeviceDetection.exe Konfigurační nástroj axis_acm_ axis_acm_ exe Instalační soubor 45/64 ks-variolf2-2_mm_cz_102

46 8. DODATEK C Konfigurační parametry 8.1. IP Adresy V následujících tabulkách jsou uvedeny parametry, které slouží k práci s KS nebo jsou využívány pro konfiguraci a servisní operace. Symbolické jméno Hodnota Rozsah_IP * NB_IP NB_Maska NB_IP_Sablony Kamery Přehled parametrů, které se vztahují k nastavení kamer. Vnitřní kamery Vnější kamery Označení IP Adresa Umístění Číslo Konfigurační šablona CAS_A Salon A 01 VarioLF2-2_CAS_A_v2.xx.cmt CAK_A Kloub A 02 VarioLF2-2_CAK_A_v2.xx.cmt CAK_B Kloub B 03 VarioLF2-2_CAK_B_v2.xx.cmt CAS_B Salon B 04 VarioLF2-2_CAS_B_v2.xx.cmt CAP_A Přední A 07 VarioLF2-2_CAP_A_v2.xx.cmt CAP_B Přední B 08 VarioLF2-2_CAP_B_v2.xx.cmt Označení IP Adresa Umístění Konfigurační šablona CAV_A Vnější A 05 VarioLF2-2_CAV_A_v2.xx.cmt CAV_B Vnější B 06 VarioLF2-2_CAV_B_v2.xx.cmt Přihlašovací údaje k webovému rozhraní Uživatelské jméno Heslo root pass 8.3. IP monitor Přehled parametrů, které se vztahují k nastavení IP monitorů. Označení IP adresa Umístění Nastavení adresy DIS_A Stanoviště A ADD - pomocí ALBD DIS_B Stanoviště B ADD - pomocí ALBD DIP_A Stanoviště A DIP - adresa 2 DIP_B Stanoviště B DIP - adresa 6 Nastavení konfiguračních přepínačů Označení Umístění Adresa Poloha přepínače DIP_A Stanoviště A 2 OFF ON OFF OFF ks-variolf2-2_mm_cz_102 46/64

47 DIP_B Stanoviště B 6 OFF ON ON OFF Přihlašovací údaje ftp serveru Uživatelské jméno Heslo 8.4. Záznamová jednotka service remote Přehled parametrů, které se vztahují k nastavení Záznamové jednotky. Přihlašovací údaje ftp serveru Označení IP adresa Umístění Nastavení adresy Salón DHCP - host name Uživatelské jméno Heslo service remote 47/64 ks-variolf2-2_mm_cz_102

48 9. DODATEK D Axis Camera management K detekci kamer a konfiguraci jejich parametrů je použit výkonný a efektivní instalační a management nástroj pro IP kamery - Axis Camera Management verze 2.00 (v textu ACM) Instalace Obr Axis Camera Management - Hlavní okno Instalační soubor je součástí programové sady. Instalace nevyžaduje žádná speciální nastavení. Veškeré volby je možné nechat ve výchozím nastavení První spuštění nastavení hesla Při prvním spuštění bude automaticky zobrazeno dialogové okno Set Master Credentials. Obr Nastavení Master Credentials ks-variolf2-2_mm_cz_102 48/64

49 Zde nastavené parametry bude ACM používat pro přístup ke kamerám, proto je nastavíme dle DODATEK C Konfigurační parametry, Přihlašovací údaje: User name: root Password: pass Full Access: zaškrtnuto 49/64 ks-variolf2-2_mm_cz_102

50 10. DODATEK E IP kamery Operace přes webové rozhraní kamery Varování Kromě automatické konfigurace přes ACM lze parametry kamery měnit též přes webové konfigurační rozhraní, které obsahuje každá kamera Axis. Jakékoliv zásahy do konfigurace kamery (kromě níže popsaných) nedoporučujeme. Mohou negativně ovlivnit kvalitu obrazu a výkon kamery. Níže popsané postupy předpokládají, že pracujeme s kamerou, která má již přidělenu IP adresu. Popis okna webového rozhraní Okno webového rozhraní lze rozdělit na tři části: Záhlaví přepínání obsahu Parametrizační sekce (Live View / Setup) a zobrazení kontextové nápovědy Live View živý obraz z kamery Setup nastavení parametrů Levá nabídka navigace v parametrech v Parametrizační sekci Parametrizační sekce provádění servisních úkonů a změn v nastavení Obr Popis okna webového rozhraní Přihlášení k webovému rozhraní Před každou operací, kterou popisují následující kapitoly, je třeba provést přihlášení k webovému rozhraní. ks-variolf2-2_mm_cz_102 50/64

51 Otevřeme okno internetového prohlížeče (doporučen je Internet Explorer) a do adresového řádku zadáme IP adresu kamery, jejíž webové rozhraní chceme zobrazit. Obr Zadání IP adresy kamery Internet Explorer ke své činnosti vyžaduje ActiveX prvek. Pokud dosud nebyl nainstalován, budete vyzváni k jeho instalaci. Obr Povolení ActiveX prvku Po instalaci bude zobrazen přihlašovací dialog, do kterého zadáme přihlašovací údaje k webovému rozhraní: Uživatelské jméno: root Heslo: pass 51/64 ks-variolf2-2_mm_cz_102

52 Obr Přihlašovací dialog do webového rozhraní Po přihlášení dojde k zobrazení úvodní stránky webového rozhraní. V Záhlaví webového rozhraní klikneme na odkaz Setup Live View - živý obraz z kamery Obr Zobrazení nastavení parametrů Živý obraz z kamery zobrazíme kliknutím na odkaz LiveView v Záhlaví webového rozhraní Vytvoření Server Reportu Obr Zobrazení živého obrazu z kamery Na úvodní obrazovce vybereme v Levé nabídce sekci System Options. ks-variolf2-2_mm_cz_102 52/64

53 Obr Výběr sekce System Options V sekci System Options dále postupujeme na podsekce: Support Logs & Reports Information. Obr Navigace v sekci System Options Server Report vygenerujeme stiskem tlačítka Server Report, které bude k dispozici v Parametrizační části okna. 53/64 ks-variolf2-2_mm_cz_102

54 Obr Generace Server Reportu Po generaci se objeví dialogové okno, ve kterém bude zobrazen vygenerovaný Server Report, který lze zkopírovat do textového souboru a odeslat k analýze. ks-variolf2-2_mm_cz_102 54/64

55 10.2. Obnovení továrního nastavení Obr Vygenerovaný Server Report Kamera má možnost obnovení továrního nastavení a to dvěma způsoby: Obnovení továrního nastavení SW cestou zajistí tovární nastavení parametrů kromě/včetně (volitelné) nastavení ethernetového rozhraní Obnovení továrního nastavení HW cestou zajistí tovární nastavení všech parametrů S resetovanou kamerou pak nakládáme jako s kamerou novou a postupujeme dle návodu výše viz Kapitola 4.3 Oživení kamer Obnovení továrního nastavení SW cestou Přihlásíme se do webového rozhraní kamery (10.1 Přihlášení k webovému rozhraní). Na úvodní obrazovce zvolíme v levé nabídce sekci System Options a podsekci Maintenance. 55/64 ks-variolf2-2_mm_cz_102

56 Obr Tovární nastavení SW cesta - menu Následuje zobrazení několika tlačítek, jejich význam je zřejmý z popisků. Obr Obnovení továrního nastavení SW cesta Restore obnovení továrního nastavení, nastavená IP adresa bude zachována. Default obnovení továrního nastavení včetně IP adresy. ks-variolf2-2_mm_cz_102 56/64

57 Po kliknutí na jedno z tlačítek a potvrzení rozhodnutí v dialogovém okně, následuje několik desítek vteřin trvající odmlčení kamery (součástí všech operací je i restart kamery) Obnovení továrního nastavení HW cestou Pokud kameru na síti nelze pomocí ACM nalézt a jsme si na 100 % jisti, že je kamera do sítě správně připojena, doporučujeme provést HW reset do továrního nastavení. Postup resetování všech parametrů, včetně IP adresy, do továrního nastavení: 1. Odpojíme síťový kabel kamery. 2. Demontujeme víko kamery. K sejmutí víka je nutné povolit dva šrouby, které víko drží. Obr Šrouby upevňující víko kamery Poté pomocí plochého šroubováku odloupnout víko kamery víko bude klást menší odpor, proto je nutné použití přiměřené síly. Obr Odloupnutí víka kamery 57/64 ks-variolf2-2_mm_cz_102

58 Obr Popis těla kamery 3. Stiskneme a držíme tlačítko Control, připojíme síťový kabel. 4. Tlačítko Control držíme stisknuté, dokud se indikátor stavu (LED Status) nerozsvítí žlutě (což může trvat až 15 vteřin). 5. Uvolníme tlačítko Control. 6. Až se indikátor stavu (LED Status) rozsvítí zeleně (což může trvat až 1 minutu), proces byl dokončen a kamera byla resetována. 7. Opakujeme instalaci kamery (4.3 Oživení kamer) Význam indikačních LED kamery LED Barva Popis Zelená Připojena k síti 100 Mbit/s. Blikání indikuje síťovou aktivitu. NET Připojena k síti 10 Mbit/s. Blikání indikuje síťovou aktivitu. Oranžová Nesvítí Není připojena k síti. Zelená Kamera běží a je v pořádku. STAT Oranžová Probíhá start kamery / reset do továrního nastavení. Červená Pomalu bliká po nezdařeném upgradu FW. Zelená Napájení připojeno. PWM Oranžová Bliká zelená/oranžová při upgradu FW. Nesvítí Kamera bez napájení. ks-variolf2-2_mm_cz_102 58/64

59 11. DODATEK F PPM2000 USB flash disk 59/64 ks-variolf2-2_mm_cz_102

60 12. DODATEK G - Nastavení objektivu - AM Nastavení objektivu kamery K nastavení objektivu kamery je třeba sejmou víko. Dále je nutné zobrazit obraz nastavované kamery. Obraz zobrazíme na připojeném servisním PC pomocí programu Internet Explorer verze 7 nebo vyšší (viz níže popsaný postup). K mechanickému nastavení kamery slouží následující nástroj, který se skládá ze dvou částí držáku a otočného dílce. Obr Nástroj k nastavení objektivu Otočný dílec slouží k: zaostření objektivu nastavení polohy hlavice s objektivem Sejmutí víka kamery Pro nastavení objektivu je nutné sejmout svrchní víko kamery. K sejmutí víka je nutné povolit dva šrouby, které víko drží. ks-variolf2-2_mm_cz_102 60/64

61 Obr Šrouby upevňující víko kamery Poté pomocí plochého šroubováku odloupnout víko kamery víko bude klást menší odpor, proto je nutné použití přiměřené síly. Obr Odloupnutí víka kamery 61/64 ks-variolf2-2_mm_cz_102

62 Obr Popis těla kamery Po sejmutí víka můžeme přikročit k nastavení polohy objektivu. Zobrazení obrazu z kamery LiveView Otevřeme okno internetového prohlížeče a do adresového řádku zadáme IP adresu kamery, kterou chceme ostřit / pozicovat. Obr Zadání adresy kamery Internet Explorer ke své činnosti vyžaduje ActiveX prvek. Pokud dosud nebyl nainstalován, budete vyzváni k jeho instalaci. Obr Instalace ActiveX prvku Po instalaci bude zobrazen přihlašovací dialog, do kterého zadáme přihlašovací údaje k webovému rozhraní (DODATEK C Konfigurační parametry, Přihlašovací údaje): ks-variolf2-2_mm_cz_102 62/64

63 Uživatelské jméno: Heslo: root pass Obraz z kamery zobrazíme kliknutím na Live View v Záhlaví webového rozhraní. Obr Spuštění Live View Nastavení polohy objektivu Poloha objektivu ovlivňuje obraz, který kamera zabírá. Nastavení polohy je k dispozici pouze v omezeném rozsahu a provádí se otáčením hlavičky s objektivem při současném sledování zabírané obrazu přes Live View. Zaostření objektivu Obr Nastavení pozice objektivu Po nastavení požadované polohy objektivu lze kameru zaostřit. Kamery jsou dodávány s objektivem nastaveným od výrobce. Ostrost obrazu je proto vždy nutné zkontrolovat a v případě zjištění neostrého obrazu zaostřit. 63/64 ks-variolf2-2_mm_cz_102

64 Obr Zaostření objektivu K ostření použijeme výše popsaný nástroj. Objektiv ostříme otáčením po nebo proti směru hodinových ručiček při současném sledování ostrosti obrazu. Při otáčení je třeba věnovat maximální pozornost čistotě objektivu! Jakmile je ostření dokončeno nasadíme zpět na kameru vrchní víko. Vymazání kamery z databáze ACM Po dokončení operací konfigurace kamer a nastavování objektivu je nutné smazat v Hlavním okně ACM záznamy o kamerách, se kterými bylo pracováno. Důvodem jsou problémy této aplikace při opakované detekci kamer se stejnou IP adresou. Smazání provedeme následujícím postupem: Odpojíme servisní PC od ethernetu V levé části okna v sekci Groups klikneme na All Devices Klikneme do prostřední části, ve které se nachází seznam kamer a kameru / všechny kamery označíme (např. klávesovou zkratkou Ctrl+A) Z Hlavní nabídky vybereme Edit / Delete From Database Dialog This will delete the selected device from the database. Continue? potvrdíme stiskem Ano. V levé části okna v sekci Groups bude po potvrzení předcházejícího dialogu zobrazeno: All Devices (0) ks-variolf2-2_mm_cz_102 64/64
