Český návod k bateriovému gripu Zmax Alternative V2/sadě elektronické cigarety Zmax Alernative V2

Transkript

1 Český návod k bateriovému gripu Zmax Alternative V2/sadě elektronické cigarety Zmax Alernative V2 Atty.cz gratuluje k zakoupení vyspělého elektronického gripu/sady elektronické cigarety Zmax Alernative V2 s variabilním nastavením výstupního napětí, variabilním nastavením výkonu, měřením odporu atomizéru i napětí vložené baterie a dalšími informačními funkcemi. Zmax Alernative V2 je elektronický grip/sada elektronické cigarety s přepínatelným variabilním nastavením napětí od 3.0V do 6.0V po 0.1V, nebo výkonem od 3W do 15W po 0.5W. Vše je realizováno pouze několika stisky tlačítka v řádu pár sekund. Jednotlačítkové ovládání a zobrazování mnoha funkcí vypadá složitě, ale v praxi je velmi intuitivní, rychlé, přehledné a snadno zapamatovatelné.

2 Funkce Zmax Alernative V2 - nastavení výstupního napětí od 3.0V do 6.0V v krocích po 0.1V * - nastavení výstupního výkonu od 3W do 15W v krocích po 0.5W * - přehledný textový OLED displej se zobrazením nastavovaných parametrů - on/off režim - umožňuje vypnutí bateriového gripu - kontrola napětí vložené baterie - kontrola odporu použitého atomizéru/kartomizéru/clearomizéru - možnost nastavení zobrazované veličiny na displeji při potahu (nastavené napětí/výkon/odpor atomizéru / napětí vložené baterie) - možnost přepínání RMS/AVG výkonu * - možnost vypnutí displeje - elektronika je chráněna proti přepólování (proti obráceně vloženému článku baterie) - grip se automaticky vypne, jakmile napětí článku/článků baterie poklesne pod funkční mez - systém chrání proti přetížení - monitorování teploty přístroje - při zjištění vysoké teploty se automaticky vypne - možnost použití chráněných i nechráněných článků Li-Ion typu nebo 2x (v balení je obsaženo i prodloužené víčko pro 2x 18350) Vložení baterie Do gripu je možné použít Li-Ion nabíjecí bateriové články s nominálním napětím 3.6 V (4.2V reálně), s ochranou PCB i bez ochrany, dle specifikace pro Li-Ion bateriové články typu 18650, případně s použitím prodlouženého víčka 2 baterie typu Baterii/baterie do gripu vsuneme po odšroubování spodního víčka bateriového prostoru kladným (vystouplým +) kontaktem směrem do vnitřku tubusu. Zašroubováním víčka s pružinkou dojde k zapnutí gripu a grip je dále bezpečnostně blokován pro jeho aktivaci je nutné po vložení baterie stisknout 5x rychle za sebou ovládací tlačítko (obdobně jako u zablokované ego baterie). Následně dojde k plnému zapnutí gripu a grip na displeji oznámí System: ON. Grip je po vložení nabitého článku resetován do továrního nastavení elektroniky, pamatuje si ale i po výměně článku poslední nastavené hodnoty výkonu (pokud je přepnut na výstupní regulaci výkonu před vyjmutím článku), uchovává si v paměti, zda byl zvolen výstupní výkon nebo napětí a jeho průběh (RMS/AVG - mean). Výstupní napětí nastaveno na 3.0V, grip je zablokován pro použití, displej zapnut a při potahu nastavena na displeji hodnota výkonu/napětí. Nastavení Jak změnit nastavení gripu či zjistit požadované údaje z displeje? Pro zapnutí gripu po vložení bateriového článku je nutné provést klasický 5 klik, následně po uvítání na displeji je grip připraven k použití. Stiskem tlačítka 3x po sobě projdeme do nabídky OUT ON/OFF po stisku následně můžeme vypínat a zapínat výstup gripu (vhodné pro transport gripu). Stisknete-li ovládací tlačítko 3 až 10 krát, dostanete se do nastavení požadované funkce. Režim 4 BATTE VOLTAGE (stisknutí 6 krát) je pouze informační zobrazí následně na displeji napětí článku vložené baterie/baterií.

3 Všechny ostatní režimy 1,2,3,5,6,7,8 jsou přepínací po zobrazení požadovaného režimu a cca dvouvteřinové prodlevě následným dalším stiskem tlačítka měníme zobrazenou hodnotu. Menu elektronického gripu Zmax Alternative V2 1. OUT ON/OFF - zapínání a vypínání výstupu gripu (stiskněte tlačítko 3x ), na displeji po následném stisku tlačítka můžete měnit hodnotu na ON zapnuto, nebo OFF vypnuto. (vypínání a zapínání výstupu gripu) 2. POWER UP/VOLTAGE UP zvyšování výkonu/napětí po krocích 0.5W/0.1V (stiskněte tlačítko 4x), po každém následujícím stisku dojde ke zvýšení výkonu/napětí o jeden stupeň (přepínání výběru, zda je řízen výkon či napětí se provádí v menu 7) 3. POWER DOWN/VOLTAGE DOWN snižování výkonu/napětí po krocích 0.5W/0.1V (stiskněte tlačítko 5x), po každém následujícím stisku dojde ke snížení výkonu/napětí o jeden stupeň (přepínání výběru, zda je řízen výkon či napětí se provádí v menu 7) 4 BATTE VOLTAGE - kontrola stavu (napětí) vložené baterie/baterií (stiskněte tlačítko 6x) informační režim, bez možnosti nastavení, po přepnutí na tuto položku se na displeji na cca 2 vteřiny zobrazí napětí vloženého bateriového článku/článků 5. LDC DISPLEY nastavení zobrazení jednotek při stisku tlačítka = potahu (stiskněte tlačítko 7x) v menu je možné nastavit režim REZISTANCE (zobrazuje odpor používaného atomizéru), režim BATTERY (zobrazuje napětí vloženého článku/článků baterie), režim VOLTAGE (zobrazuje nastavené napětí, v případě řízení výkonu zobrazuje výstupní výkon). Po každém následném stisknutí se cyklicky přepínají uvedené režimy zobrazení 6. LCD ON/OFF - zapínání/vypínání OLED displeje při stisku tlačítka = potahu (stiskněte tlačítko 8x), po každém následném stisku můžeme zapínat (ON) nebo vypínat (OFF) displej zařízení 7. POWER VOLTAGE přepínání režimů řízení výkonu (POWER) či řízení výstupního napětí (VOLTAGE). Dalším stiskem cyklicky měníme režim na řízení výkonu či napětí 8. RMS&MEAN přepínání výpočtu hodnoty výkonu dodaného atomizéru na základě měření odporu. Režim RMS je efektivní režim, MEAN je střední hodnota. V režimu RMS je hodnota výkonu propočítána tak, aby výsledné napětí bylo odpovídající běžným bateriím bez měniče, v režimu MEAN je výkon zostřen a odpovídá pulznímu průběhu. Zjednodušeně lze říci, že režim MEAN je silnější, než RMS. I z tohoto důvodu je pro bezpečnost atomizéru automaticky po přepnutí tohoto režimu nastaven vždy výstupní výkon na 3W, aby nedošlo přílišným výkonem k poškození atomizéru.

4 Diagram menu: 1.OUT ON/OFF (OUT ON OUT OFF OUT ON..) 2.POWER/VOLTAGE UP (3.0W-3.5W-4W 14.5W-15.0W-3.0W ) nebo (3.0V-3.1V-3.2V 5.8V-5.9V-6.0V- 3.0V ) 3.POWER/VOLTAGE DOWN (15.0W-14.5W 3.5W-3.0W-15.0W ) nebo (6.0V-5.9V 3.1V-3.0V-6.0V ) 4.BATTE VOLTAGE (například 3.8V) 5.LCD DISPLAY (REZISTANCE-BATTERY-VOLTAGE-REZISTANCE ) 6.LCD ON/OF (LCD:ON-LCD:OFF-LCD:ON ) 7.POWER VOLTAGE (POWER-VOLTAGE-POWER ) 8.RMS/ MEAN (RMS-MEAN-RMS ) Hlášení chyb: Pokud je zjištěn problém, na displeji se zobrazí popis chyby, který upozorní na problém. Níže jsou uvedeny chybové hlášky: LOW VOL: Na displeji se po stisku tlačítka pravidelně ukazuje, pokud je napětí vloženého článku baterie na úrovni cca 3.3V, v případě použití dvojice článků V. Vyměňte baterii/baterie za nabité. LOW LOAD: Na displeji se objeví, pokud je odpor atomizéru nižší než 1.3 Ohmu. Grip zablokuje výstup a potah není možný. Vyměňte atomizér za jiný s odporem nad 1.2 Ohmu, případně překontrolujete atomizér a šroubení gripu, zda nedochází ke zkratu. Grip reaguje na stisk tlačítka provozním hlášení Odporu atomizéru, výstupního napětí či výkonu, nebo napětím vloženého článku, ale nejde z atomizéru potáhnout pravděpodobně je atomizér poškozený či zničený, nebo nedošlo ke správnému došroubování atomizéru na šroubení gripu při přepnutí výstupu LDC na měření odporu (Rezistance) se při stisku tlačítka objevuje na displeji pouze hodnota 9.9 Ohmu tato potvrzuje, že nedošlo ke spoji kontaktů gripu s atomizérem, nebo je atomizér vnitřně (rozpojen např. přepálení spirálky). Vyzkoušejte jiný atomizér pro ověření správné funkce gripu. Grip nereaguje na stisk tlačítka: Po vsunutí nové baterie nebyl grip odblokován 5 klikem Proveďte odblokování a nastavení potřebných parametrů.

5 Grip nereaguje vůbec: použit úplně vybitý bateriový článek/články, použit poškozený článek, či obrácena polarita článku pokud i po výměně bateriového článku/článků grip nijak nereaguje, zkontrolujte správnou polaritu vloženého článku/článků (kladný pól, který mají články označeny malým prolisem u hrany s menším a vystouplejší plochou kontaktu musí směřovat do vnitřku gripu, na záporný tlačí pružinka víčka), případně zkontrolujte nabití bateriového článku/článků dle signalizace na nabíječce, v jiném zařízení či měřením multimetrem (kdo vlastní). Pokud i přes tuto kontrolu grip nereaguje, může se jednat o jinou chybu či závadu kontaktujte nás, pro vyřešení problému. Poznámka: Délka potahu je omezena na 10 vteřin. V případě držení tlačítka po delší dobu bude displej vypnut a přístroj následně přejde do pohotovostního režimu. Vzhledem k použití velmi silných pružin ve šroubovacích víčkách pro oba typy baterií je nutné při zašroubování víčka vyvinout tlakem proti tělu gripu poměrně vysokou sílu a víčko při tom šroubovat co nejkolměji ke spodní hraně gripu toto je nutné k optimálnímu přenosu proudu z baterie do elektroniky gripu a silné pružiny rovněž zabraňují resetu gripu při silnějším rázu na tělo gripu!!! Obsah sady elektronické cigarety Zmax Alternative V2 - Elektronický grip Zmax Alternative V2 (tělo + šroubovací bateriová krytka pro 18650) - 2 články Li-Ion baterie v kapacitě 2200 mah - 1 kus prodlouženého víčka pro použití s 2x články - 1 kus clearomizéru typ CE4+ (plnění liquidem se provádí odšroubováním náustku a následným pomalým nalitím či nakapáním liquidu po rysku 1.6 ml na obalu clearomizéru a jemným zašroubováním náustku zpět. Clearomizér je připraven pro našroubování na 510 závit gripu. ** - 1 kus síťové nabíječky pro články Li-Ion EU provedení (po zapojení do sítě 230V svítí LED kontrolka na nabíječce zelenou barvou, po vložení vybitého článku Li-Ion se rozsvítí LED dioda barvou červenou, po nabití do plné kapacity článku se barva změní opět v zelenou). Bateriové články vkládejte do nabíječky tak, že záporný pól baterie (-) opřete o pružinku nabíječky a mírným tlakem na baterii proti pružince zasuňte baterii do slotu nabíječky. Do nabíječky vkládejte jen bateriové články typu Li-Ion, které jsou mechanicky i elektricky v pořádku a nevykazují v gripu či jiném přístroji opakující se chyby (hlášení LOW VOLTAGE, extrémně slabá výdrž baterie, nadměrné zahřívání atd.). Při nabíjení poškozené baterie by mohlo dojít k explozi baterie či poškození nabíječky!

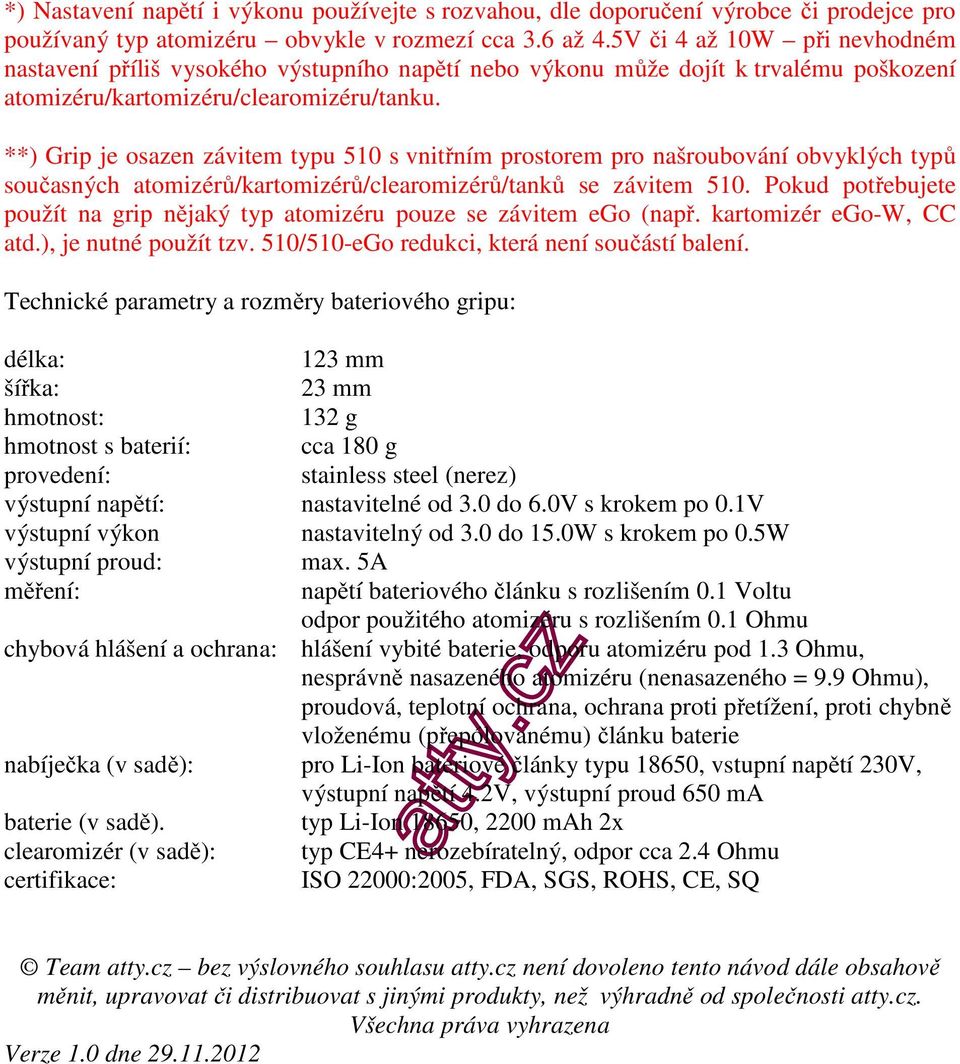

6 *) Nastavení napětí i výkonu používejte s rozvahou, dle doporučení výrobce či prodejce pro používaný typ atomizéru obvykle v rozmezí cca 3.6 až 4.5V či 4 až 10W při nevhodném nastavení příliš vysokého výstupního napětí nebo výkonu může dojít k trvalému poškození atomizéru/kartomizéru/clearomizéru/tanku. **) Grip je osazen závitem typu 510 s vnitřním prostorem pro našroubování obvyklých typů současných atomizérů/kartomizérů/clearomizérů/tanků se závitem 510. Pokud potřebujete použít na grip nějaký typ atomizéru pouze se závitem ego (např. kartomizér ego-w, CC atd.), je nutné použít tzv. 510/510-eGo redukci, která není součástí balení. Technické parametry a rozměry bateriového gripu: délka: 123 mm šířka: 23 mm hmotnost: 132 g hmotnost s baterií: cca 180 g provedení: stainless steel (nerez) výstupní napětí: nastavitelné od 3.0 do 6.0V s krokem po 0.1V výstupní výkon nastavitelný od 3.0 do 15.0W s krokem po 0.5W výstupní proud: max. 5A měření: napětí bateriového článku s rozlišením 0.1 Voltu odpor použitého atomizéru s rozlišením 0.1 Ohmu chybová hlášení a ochrana: hlášení vybité baterie, odporu atomizéru pod 1.3 Ohmu, nesprávně nasazeného atomizéru (nenasazeného = 9.9 Ohmu), proudová, teplotní ochrana, ochrana proti přetížení, proti chybně vloženému (přepólovanému) článku baterie nabíječka (v sadě): pro Li-Ion bateriové články typu 18650, vstupní napětí 230V, výstupní napětí 4.2V, výstupní proud 650 ma baterie (v sadě). typ Li-Ion 18650, 2200 mah 2x clearomizér (v sadě): typ CE4+ nerozebíratelný, odpor cca 2.4 Ohmu certifikace: ISO 22000:2005, FDA, SGS, ROHS, CE, SQ Team atty.cz bez výslovného souhlasu atty.cz není dovoleno tento návod dále obsahově měnit, upravovat či distribuovat s jinými produkty, než výhradně od společnosti atty.cz. Všechna práva vyhrazena Verze 1.0 dne
