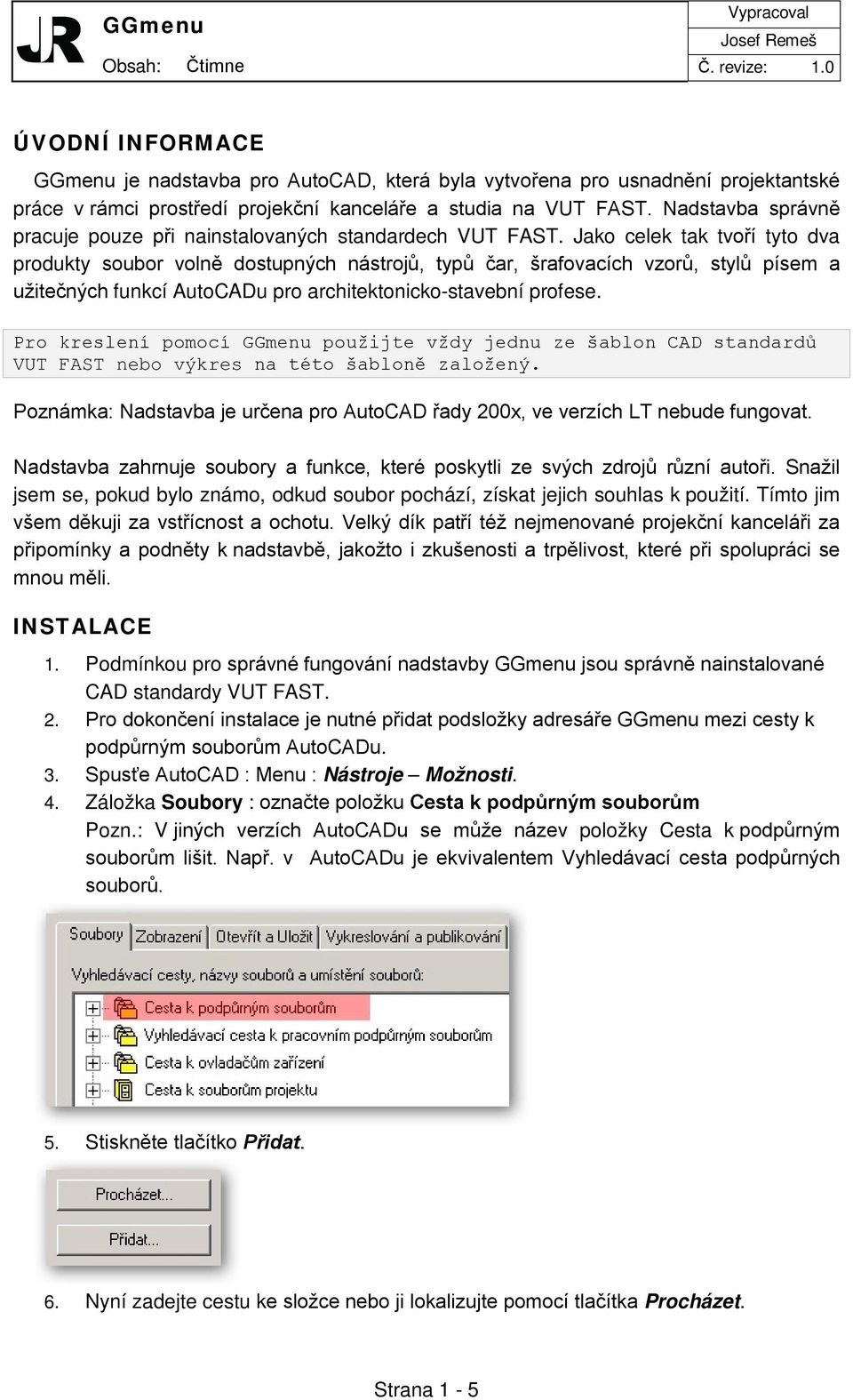

1 ÚVODNÍ INFORMACE GGmenu je nadstavba pro AutoCAD, která byla vytvořena pro usnadnění projektantské práce v rámci prostředí projekční kanceláře a studia na VUT FAST. Nadstavba správně pracuje pouze při nainstalovaných standardech VUT FAST. Jako celek tak tvoří tyto dva produkty soubor volně dostupných nástrojů, typů čar, šrafovacích vzorů, stylů písem a užitečných funkcí AutoCADu pro architektonicko-stavební profese. Pro kreslení pomocí GGmenu použijte vždy jednu ze šablon CAD standardů VUT FAST nebo výkres na této šabloně založený. Poznámka: Nadstavba je určena pro AutoCAD řady 200x, ve verzích LT nebude fungovat. Nadstavba zahrnuje soubory a funkce, které poskytli ze svých zdrojů různí autoři. Snažil jsem se, pokud bylo známo, odkud soubor pochází, získat jejich souhlas k použití. Tímto jim všem děkuji za vstřícnost a ochotu. Velký dík patří též nejmenované projekční kanceláři za připomínky a podněty k nadstavbě, jakožto i zkušenosti a trpělivost, které při spolupráci se mnou měli. INSTALACE 1. Podmínkou pro správné fungování nadstavby GGmenu jsou správně nainstalované CAD standardy VUT FAST. 2. Pro dokončení instalace je nutné přidat podsložky adresáře GGmenu mezi cesty k podpůrným souborům AutoCADu. 3. Spusťe AutoCAD : Menu : Nástroje Možnosti. 4. Záložka Soubory : označte položku Cesta k podpůrným souborům Pozn.: V jiných verzích AutoCADu se může název položky Cesta k podpůrným souborům lišit. Např. v AutoCADu je ekvivalentem Vyhledávací cesta podpůrných souborů. 5. Stiskněte tlačítko Přidat. 6. Nyní zadejte cestu ke složce nebo ji lokalizujte pomocí tlačítka Procházet. Strana 1-5

2 7. Tento postup opakujte pro adresář GGmenu a podsložky Bloky, KnihMAP, KnihOCEL, KnihSYMB, KnihTZB, KnihZNAC, Fce, Profil, Schodiště, Ikony. 8. Nyní načteme soubor menu GGmenu.mnu (nachází se ve složce GGmenu). 9. Do příkazového řádku zadejte příkaz _MENULOAD a podvrďte jej klávesou Enter. 10. Ve vyvolaném dialogu Upravit nabídku, záložce Skupiny nabídek,zvolte tlačítko Procházet a vyberte soubor GGmenu.mnu. Strana 2-5

3 11. Pozor pro zobrazení souboru MNU musíte mít v dialogu nastaven Soubor typu: Šablona menu (*.mnu). 12. Nyní menu načtěte tlačítkem Načíst. 13. Potvrďte dialog s upozorněním stiskem tlačítka Ano. 14. Tímto by měla být instalace dokončena a přejeme Vám, aby tento produkt sloužil k Vaší plné spokojenosti. AKTUALIZACE A ODINSTALACE Při vydání aktualizované podoby GGmenu, verzi stávající nejprve odinstalujte (Start - Nastavení - Ovládací panely - Přidat nebo odebrat programy). Poté vyvolejte dialogové okno Upravit nabídku (příkaz _MENULOAD), kde v záložce označíte skupinu nabídky GGMENU a stisknete tlačítko Uvolnit. Nyní můžete nainstalovat aktuální verzi GGmenu dle výše popsaného postupu. Strana 3-5

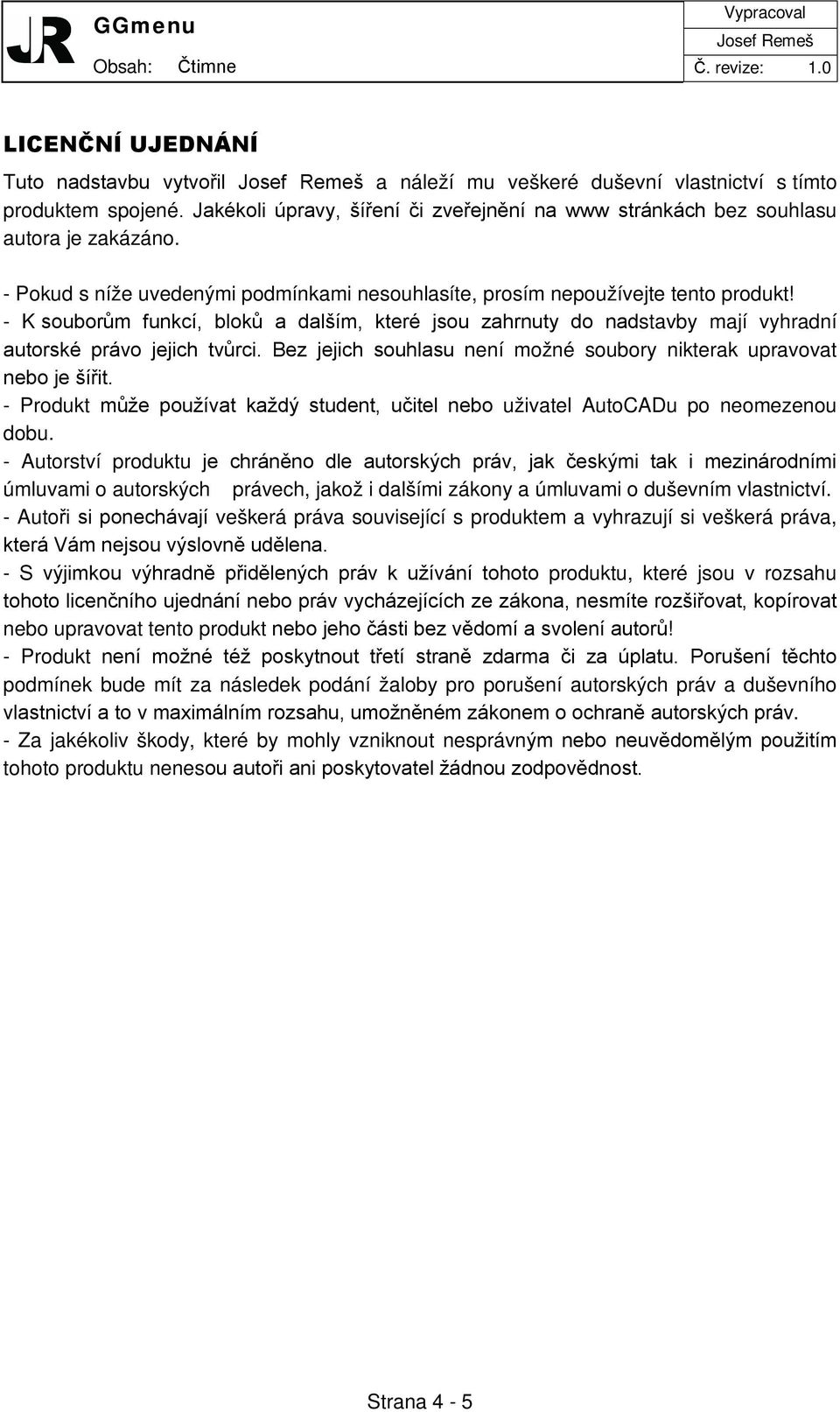

4 LICENČNÍ UJEDNÁNÍ Tuto nadstavbu vytvořil a náleží mu veškeré duševní vlastnictví s tímto produktem spojené. Jakékoli úpravy, šíření či zveřejnění na www stránkách bez souhlasu autora je zakázáno. - Pokud s níže uvedenými podmínkami nesouhlasíte, prosím nepoužívejte tento produkt! - K souborům funkcí, bloků a dalším, které jsou zahrnuty do nadstavby mají vyhradní autorské právo jejich tvůrci. Bez jejich souhlasu není možné soubory nikterak upravovat nebo je šířit. - Produkt může používat každý student, učitel nebo uživatel AutoCADu po neomezenou dobu. - Autorství produktu je chráněno dle autorských práv, jak českými tak i mezinárodními úmluvami o autorských právech, jakož i dalšími zákony a úmluvami o duševním vlastnictví. - Autoři si ponechávají veškerá práva související s produktem a vyhrazují si veškerá práva, která Vám nejsou výslovně udělena. - S výjimkou výhradně přidělených práv k užívání tohoto produktu, které jsou v rozsahu tohoto licenčního ujednání nebo práv vycházejících ze zákona, nesmíte rozšiřovat, kopírovat nebo upravovat tento produkt nebo jeho části bez vědomí a svolení autorů! - Produkt není možné též poskytnout třetí straně zdarma či za úplatu. Porušení těchto podmínek bude mít za následek podání žaloby pro porušení autorských práv a duševního vlastnictví a to v maximálním rozsahu, umožněném zákonem o ochraně autorských práv. - Za jakékoliv škody, které by mohly vzniknout nesprávným nebo neuvědomělým použitím tohoto produktu nenesou autoři ani poskytovatel žádnou zodpovědnost. Strana 4-5

5 PODĚKOVÁNÍ Seznam osob, které přispěly k vývoji GGmenu svými vlastnímy výtvory, zkušenostmi nebo čímkoli jiným: Kolektiv firmy GG Archico Břeťa Brázdil Ing. Dana Jakšíková Ing. arch. Karel Kloupar Míša Malinková Toník Mléčka Ing. Miroslav Zabiják Joe Šišák Ing. Martin Vavrečka Autoři bloků Ing. Radim Čech Petr Pátra Autoři funkcí Alfred Ing. Lukáš Hron Chop Ing. Vítězslav Seiner Pavel Štyl Vladimír Michl (Xanadu) Testovali Tomáš Marko Mara Prachař Janička Sedláčková Malý Lukáš Stojaspal MiRA Tábor KONTAKT Adresy a kontakty na kolektiv autorů: pepa.forum@centrum.cz Strana 5-5
