NÁVOD K POUŽITÍ. Mobilní zvukový systém s USB a čtečkou SD karet

Transkript

1 NÁVOD K POUŽITÍ Mobilní zvukový systém s USB a čtečkou SD karet Uchovejte pro další použiti! Kopírování zakázáno SK Skytec PA-200, aktivní zvukový systém pro USB/SD 1 / 8

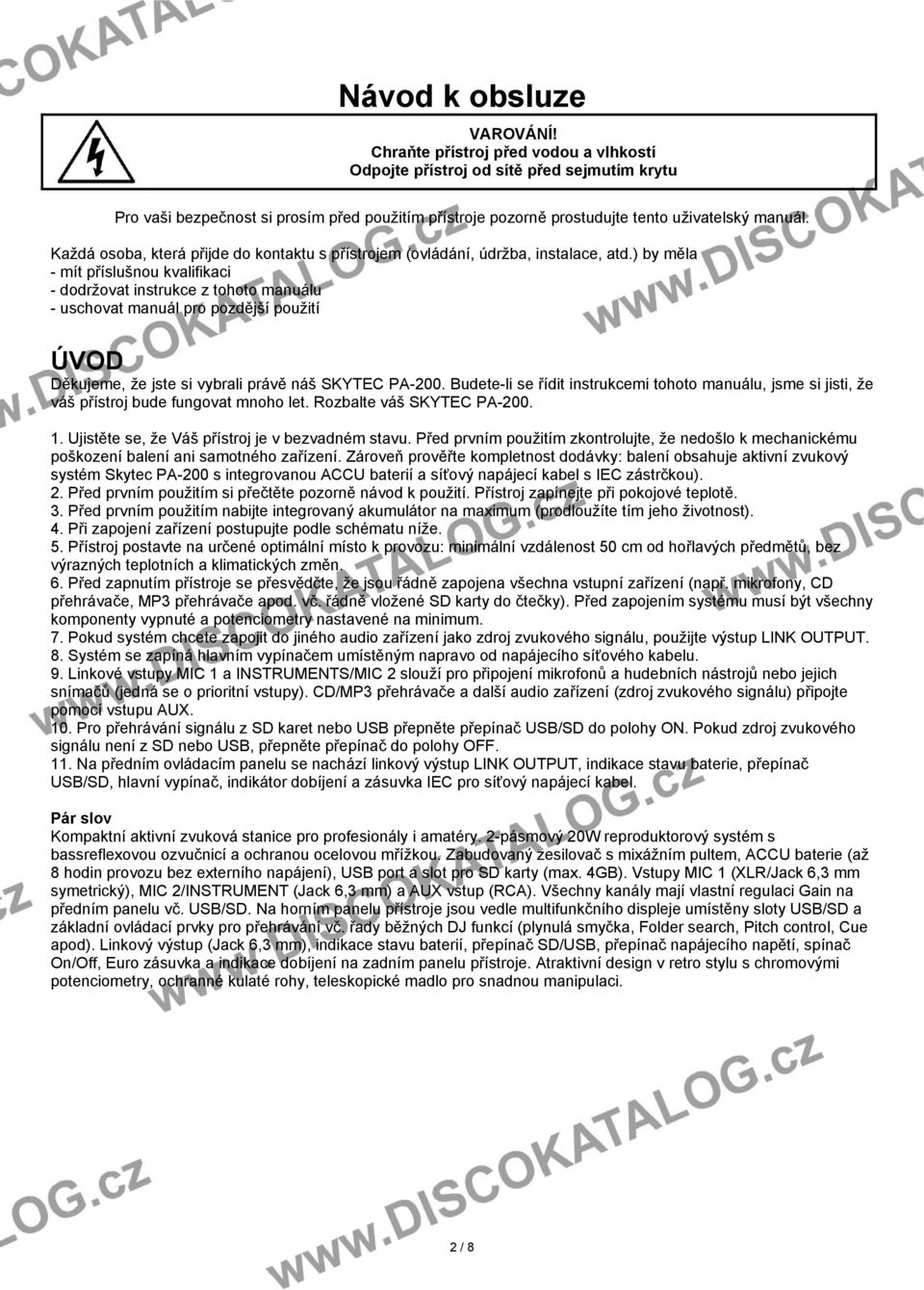

2 Návod k obsluze VAROVÁNÍ! Chraňte přístroj před vodou a vlhkostí Odpojte přístroj od sítě před sejmutím krytu Pro vaši bezpečnost si prosím před použitím přístroje pozorně prostudujte tento uživatelský manuál. Každá osoba, která přijde do kontaktu s přístrojem (ovládání, údržba, instalace, atd.) by měla - mít příslušnou kvalifikaci - dodržovat instrukce z tohoto manuálu - uschovat manuál pro pozdější použití ÚVOD Děkujeme, že jste si vybrali právě náš SKYTEC PA-200. Budete-li se řídit instrukcemi tohoto manuálu, jsme si jisti, že váš přístroj bude fungovat mnoho let. Rozbalte váš SKYTEC PA Ujistěte se, že Váš přístroj je v bezvadném stavu. Před prvním použitím zkontrolujte, že nedošlo k mechanickému poškození balení ani samotného zařízení. Zároveň prověřte kompletnost dodávky: balení obsahuje aktivní zvukový systém Skytec PA-200 s integrovanou ACCU baterií a síťový napájecí kabel s IEC zástrčkou). 2. Před prvním použitím si přečtěte pozorně návod k použití. Přístroj zapínejte při pokojové teplotě. 3. Před prvním použitím nabijte integrovaný akumulátor na maximum (prodloužíte tím jeho životnost). 4. Při zapojení zařízení postupujte podle schématu níže. 5. Přístroj postavte na určené optimální místo k provozu: minimální vzdálenost 50 cm od hořlavých předmětů, bez výrazných teplotních a klimatických změn. 6. Před zapnutím přístroje se přesvědčte, že jsou řádně zapojena všechna vstupní zařízení (např. mikrofony, CD přehrávače, MP3 přehrávače apod. vč. řádně vložené SD karty do čtečky). Před zapojením systému musí být všechny komponenty vypnuté a potenciometry nastavené na minimum. 7. Pokud systém chcete zapojit do jiného audio zařízení jako zdroj zvukového signálu, použijte výstup LINK OUTPUT. 8. Systém se zapíná hlavním vypínačem umístěným napravo od napájecího síťového kabelu. 9. Linkové vstupy MIC 1 a INSTRUMENTS/MIC 2 slouží pro připojení mikrofonů a hudebních nástrojů nebo jejich snímačů (jedná se o prioritní vstupy). CD/MP3 přehrávače a další audio zařízení (zdroj zvukového signálu) připojte pomocí vstupu AUX. 10. Pro přehrávání signálu z SD karet nebo USB přepněte přepínač USB/SD do polohy ON. Pokud zdroj zvukového signálu není z SD nebo USB, přepněte přepínač do polohy OFF. 11. Na předním ovládacím panelu se nachází linkový výstup LINK OUTPUT, indikace stavu baterie, přepínač USB/SD, hlavní vypínač, indikátor dobíjení a zásuvka IEC pro síťový napájecí kabel. Pár slov Kompaktní aktivní zvuková stanice pro profesionály i amatéry. 2-pásmový 20W reproduktorový systém s bassreflexovou ozvučnicí a ochranou ocelovou mřížkou. Zabudovaný zesilovač s mixážním pultem, ACCU baterie (až 8 hodin provozu bez externího napájení), USB port a slot pro SD karty (max. 4GB). Vstupy MIC 1 (XLR/Jack 6,3 mm symetrický), MIC 2/INSTRUMENT (Jack 6,3 mm) a AUX vstup (RCA). Všechny kanály mají vlastní regulaci Gain na předním panelu vč. USB/SD. Na horním panelu přístroje jsou vedle multifunkčního displeje umístěny sloty USB/SD a základní ovládací prvky pro přehrávání vč. řady běžných DJ funkcí (plynulá smyčka, Folder search, Pitch control, Cue apod). Linkový výstup (Jack 6,3 mm), indikace stavu baterií, přepínač SD/USB, přepínač napájecího napětí, spínač On/Off, Euro zásuvka a indikace dobíjení na zadním panelu přístroje. Atraktivní design v retro stylu s chromovými potenciometry, ochranné kulaté rohy, teleskopické madlo pro snadnou manipulaci. 2 / 8

3 BEZPEČNOSTNÍ POKYNY POZOR! Dbejte zvýšené pozornosti při manipulaci s přístrojem! Zařízení pracuje s životu nebezpečným elektrickým proudem! Tento přístroj opustil naší firmu v perfektním stavu. K udržení tohoto stavu přístroje a zajištění bezpečného provozu je nezbytně důležité dodržovat bezpečnostní instrukce a všechna varování uvedená v tomto manuálu. Důležité: Závady způsobené nedodržováním tohoto manuálu nejsou předmětem záruky. Prodejce nenese žádnou zodpovědnost za škody vzniklé tímto způsobem. Jestliže byl přístroj vystaven velkým změnám teploty v krátké době (např. při přepravě), nezapínejte ho hned. Kondenzace vody uvnitř přístroje by ho mohla nenávratně zničit. Proto nechte přístroj aklimatizovat na pokojovou teplotu. Ujistěte se, že přístroj nebyl poškozen během přepravy k vám. Jestliže zjistíte poškození napájecího kabelu či poškození krytu přístroje, neuvádějte přístroj do provozu a okamžitě se obraťte na vašeho prodejce. Tento přístroj je zařazen do bezpečnostní třídy I. V případě nepoužívání přístroje nebo potřeby jeho údržby musí být vždy odpojen od sítě.poblíž přístroje nikdy nemanipulujte s jakoukoliv tekutinou. Pokud by se i přesto do přístroje nějaká 3 / 8

4 tekutina dostala, okamžitě ho vypněte a odpojte napájecí kabel od sítě. Než budete přístroj znovu používat, nechte ho zkontrolovat kvalifikovaným servisním technikem. Jakékoliv poškození přístroje způsobené tekutinou není předmětem uplatnění záruky! Před zapnutím přístroje nastavte všechny potenciometry na "0" nebo "min". Berte prosím na vědomí, že poškození způsobená vlastním zásahem do přístroje nebo neodborným zacházením nekvalifikovanou osobou nejsou předmětem k uplatnění záruky! Upozornění: Jako poslední přístroj vždy zapínejte zesilovač(e) a jako první ho(je) vypínejte. Chraňte před dětmi a nekvalifikovanými osobami! ZDRAVOTNÍ RIZIKO! Zvukový systém dokáže vyprodukovat nadměrný zvukový tlak, který může mít za následek nevratné poškození sluchu. Součásti uvnitř přístroje nejsou opravitelné běžným uživatelem. Vnitřní údržba a servisní úkony mohou být prováděny pouze autorizovaným servisem. PROVOZNÍ PODMÍNKY Toto zařízení je profesionální výkonový zesilovač. Pracuje pod střídavým napětím 230 V / 50 Hz a je určen pouze pro vnitřní použití. Zvukový systém dokáže vyprodukovat nadměrně velký zvukový tlak, který může mít za následek nevratné poškození sluchu. UPOZORNĚNÍ NA ZDRAVOTNÍ RIZIKA Zvukový systém dokáže vyprodukovat nadměrně velký zvukový tlak, který může mít za následek nevratné poškození sluchu. Normy povolené hladiny zvukového tlaku jsou rozdílné v jednotlivých zemích. Provozovatel je povinen si tyto normy pro svoji zem zjistit a dodržovat je. Vždy hlídejte hladinu zvukového tlaku při provozu diskoték, koncertů, atd. Nikdy nepřekračujte povolené normy. Monitorování hladiny musí být příslušně zdokumentováno. Poškození sluchu vysokými hladinami zvukového tlaku může být považováno za ublížení na zdraví se všemi z toho vyplývajícími důsledky. Informace o nebezpečí poškození sluchu Stále více mladých lidí trpí ztrátou sluchu o 25 db i více díky poslechu hlasité hudby z různých přenosných přehrávačů nebo na diskotékách. Každý, kdo obsluhuje zvukový systém, by měl vědět, jaký může mít vliv vyšší hladina zvuku na sluch. Průměrné úrovně zvukového tlaku jsou mezi 75 a 105dB(A) na diskotékách, případně 95 až 115dB(A) na rockových koncertech. Přehled nejběžnějších hladin zvukového tlaku: 10 db Tlukot srdce db Pískání 40 db Bytový hluk 50 db Mírný provoz v dopravě 60 db Normální konverzace 70 db Vysavač 80 db Silný provoz dopravy nebo vyzvánění telefonu 90 db Pneumatické kladivo 100 db Sekačka 120 db Hlasitá produkce hudby v autě 130 db Práh bolesti 140 db Stíhačka do 30m Je důležité vědět, že zesílením hlasitosti na dvojnásobek se zvedá hladina akustického tlaku o 3 db. Lidské ucho registruje dvojnásobek hlasitosti zvuku pouze pokud se hladina akustického tlaku zvýší o 10 db. Z toho vyplývá, že poškození sluchu nezáleží na hlasitosti zvuku, ale na hladině akustického tlaku. Pro ochranu sluchu by hladina akustického tlaku neměla překročit 70dB(A) po dobu 10 hodin. Vyšší hladiny akustického tlaku po tuto dobu mohou způsobit nevratné poškození sluchu. Upozornění: Provozováním zvukového systému na veřejných prostranství se musí dodržovat mnoho bezpečnostních pravidel. Pouze část z nich je uvedena v tomto manuálu. Provozovatel je povinen si je zjistit a dodržovat je v plném rozsahu. Netřeste s přístrojem. Stejně tak se vyvarujte použití hrubé síly jak při instalaci, tak při samotném provozu. Přístroj provozujte pouze na místech, kde není vystaven velkému teplu, vlhkosti nebo prachu. Dbejte na správné umístění kabelů kolem přístroje. Nesprávným uložením kabelů byste mohli ohrozit jak svoji bezpečnost, tak i bezpečnost druhých. Okolní teplota se musí pohybovat v rozmezí - 5 C až + 45 C. Chraňte před přímou cirkulací vzduchu (např. kolem ohřívačů vzduchu). Relativní vlhkost prostředí nesmí překročit 50 % při okolní teplotě do + 45 C. Přístroj se smí používat pouze v nadmořské výšce od -20 do 2000 m. S přístrojem pracujte pouze po seznámení všech jeho funkcí. Nedovolte přístroj obsluhovat lidem, kteří s ním nejsou seznámeni nebo nemají potřebnou kvalifikaci. Nejvíce poškození vzniká právě neodborným zacházením! Nikdy nepoužívejte sprejové čističe k čištění 4 / 8

5 potenciometrů! Nikdy nepoužívejte alkohol či jakákoliv jiná rozpouštědla k čištění přístroje. Čistěte jemným, vlhkým hadříkem. Přístroj není určen pro hromadný transport, pouze pro osobní přenášení či převážení. Z bezpečnostních důvodů jsou zakázány neautorizované zásahy do zařízení! Odstraněním čárového kódu ze zařízení přijdete o záruku. Jestliže se zařízením bude nakládáno jinak, než je uvedeno v tomto návodu, může se stát, že se poškodí a tím zanikne nárok na záruku. Kromě toho se vystavujete nebezpečí zkratu, požáru, elektrického šoku, atd. POPIS Ovládací panel Popis funkcí 1. CUE: definuje a zaznamenává bod návratu při přehrávání. 2. PLAY / PAUSE: po každém stisknutí tlačítka PLAY / PAUSE při přehrávání zastavíte produkci a opět ji spustíte, po zapnutí systému spouští přehrávání. 3. REVERSE: umožňuje přehrávat skladby v opačném směru, pro zrušení funkce stiskněte znovu. 4. <<: restartování skladby, poslední skladba. 5. IN: nastavení výchozího bodu smyčky. 6. OUT: nastavení koncového bodu smyčky (Seamless loop), aktivace smyčky (Loop), pro dokončení smyčky opět stiskněte tlačítko. 7. RELOOP: spuštění poslední uložené smyčky, pro ukončení smyčky stiskněte opakovaně. 8. >>I: posunutí na další skladbu. 9. ID3: zobrazení názvu skladby na LED displeji. 10. PITCH CONTROL: fader pro regulaci rychlosti přehrávání. Zpomalení směrem nahoru, zrychlení směrem dolu. 11. DISPLEJ: zobrazení funkcí (Track/Numbers/Time/Remain/Pitch/Continue/Single) 12. USB port: umožňuje připojení jakéhokoliv USB zařízení. 13. SD CARD SLOT: slot pro vložení SD karty. Kontakty na kartě musí směřovat dolů. Přístroj nemůže číst karty s kapacitou vyšší než 4GB, není kompatibilní s SDHC kartami. 14. TIME: slouží pro výběr časového režimu (uplynulý čas, zbývající čas nebo celkový zbývající čas. 15. REPEAT: pomocí tohoto tlačítka lze opakovat jednu skladbu nebo všechny skladby na CD. 16. SINGLE: slouží pro výběr přehrávacího módu. SINGLE přehrává pouze jednu skladbu, po přehrání se produkce zastaví. CONTINUE přehrává všechny skladby, po přehrání poslední skladby se produkce zastaví. 17. USB/SD: slouží pro výběr zdroje signálu z USB a SD karty. 18. PITCH Bend -: aktivuje zpomalení skladby na nastavenou rychlost na faderu. Při opakovaném stisknutí se přehrávání vrátí na původní rychlost. 19. PITCH BEND +: aktivuje zrychlení skladby na nastavenou rychlost na faderu. Při opakovaném stisknutí se přehrávání vrátí na původní rychlost. 20. PITCH: při aktivaci je možné nastavit rychlost přehrávání na faderu. 21. FOLDER/TRACK SEARCH: umožňuje procházet složky nebo skladby na USB přehrávači nebo CD. 5 / 8

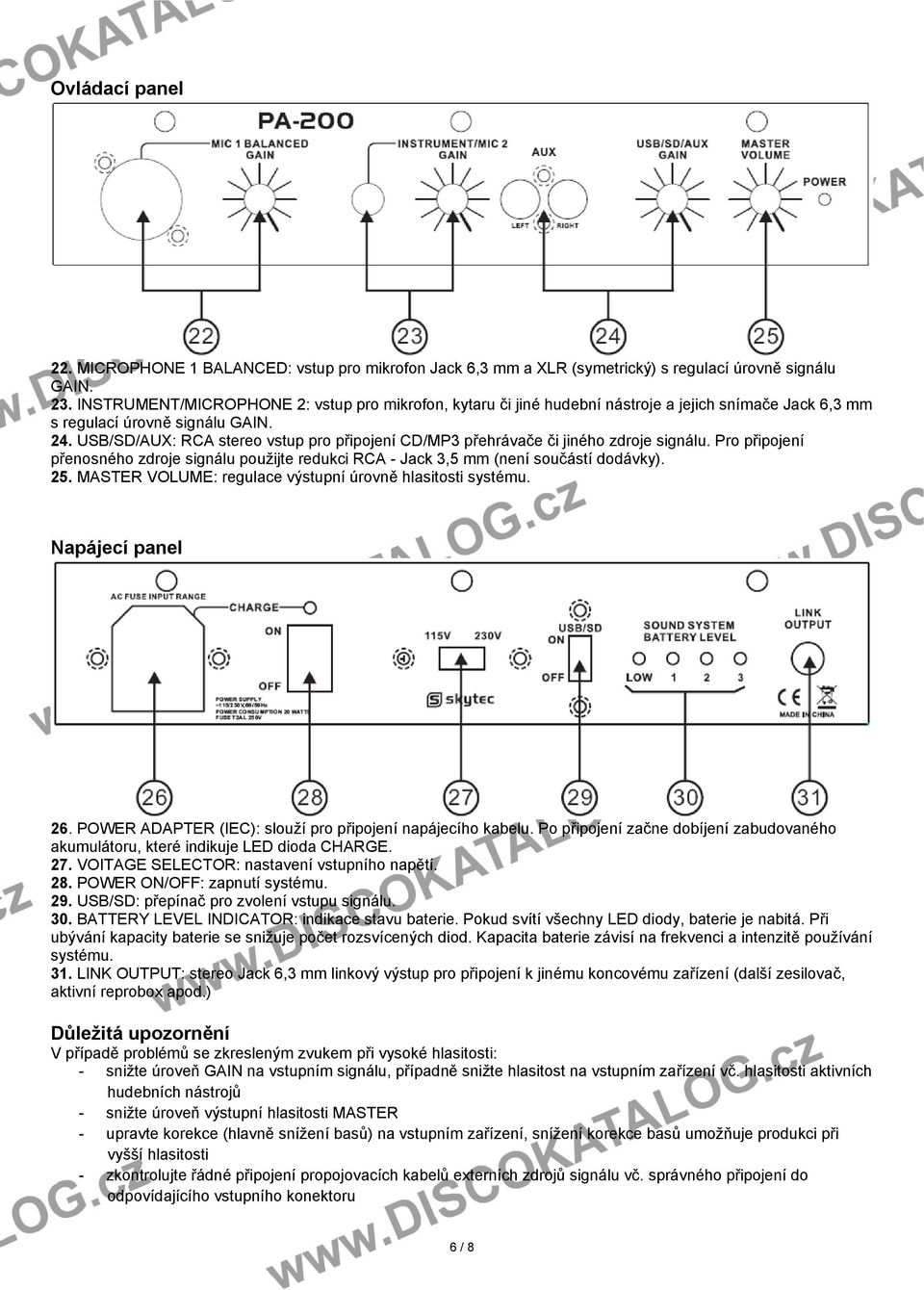

6 Ovládací panel 22. MICROPHONE 1 BALANCED: vstup pro mikrofon Jack 6,3 mm a XLR (symetrický) s regulací úrovně signálu GAIN. 23. INSTRUMENT/MICROPHONE 2: vstup pro mikrofon, kytaru či jiné hudební nástroje a jejich snímače Jack 6,3 mm s regulací úrovně signálu GAIN. 24. USB/SD/AUX: RCA stereo vstup pro připojení CD/MP3 přehrávače či jiného zdroje signálu. Pro připojení přenosného zdroje signálu použijte redukci RCA - Jack 3,5 mm (není součástí dodávky). 25. MASTER VOLUME: regulace výstupní úrovně hlasitosti systému. Napájecí panel 26. POWER ADAPTER (IEC): slouží pro připojení napájecího kabelu. Po připojení začne dobíjení zabudovaného akumulátoru, které indikuje LED dioda CHARGE. 27. VOITAGE SELECTOR: nastavení vstupního napětí. 28. POWER ON/OFF: zapnutí systému. 29. USB/SD: přepínač pro zvolení vstupu signálu. 30. BATTERY LEVEL INDICATOR: indikace stavu baterie. Pokud svítí všechny LED diody, baterie je nabitá. Při ubývání kapacity baterie se snižuje počet rozsvícených diod. Kapacita baterie závisí na frekvenci a intenzitě používání systému. 31. LINK OUTPUT: stereo Jack 6,3 mm linkový výstup pro připojení k jinému koncovému zařízení (další zesilovač, aktivní reprobox apod.) Důležitá upozornění V případě problémů se zkresleným zvukem při vysoké hlasitosti: - snižte úroveň GAIN na vstupním signálu, případně snižte hlasitost na vstupním zařízení vč. hlasitosti aktivních hudebních nástrojů - snižte úroveň výstupní hlasitosti MASTER - upravte korekce (hlavně snížení basů) na vstupním zařízení, snížení korekce basů umožňuje produkci při vyšší hlasitosti - zkontrolujte řádné připojení propojovacích kabelů externích zdrojů signálu vč. správného připojení do odpovídajícího vstupního konektoru 6 / 8

7 Upozornění: větší reproduktory dosahují optimální úrovně zvuku až po delší době provozu. Pro optimální rozehrání reproduktoru zapněte na několik hodin systém při produkci na střední úroveň hlasitosti. PŘIPOJENÍ DO SÍTĚ Přistroj připojte do elektrické sítě připojeným síťovým kabelem. V zájmu vaší bezpečnosti by zemnění mělo být připojeno!! Zapojení třížilového síťového kabelu musí odpovídat následujícímu schématu: Barva kabelu Zapojení Mezinárodní označení hnědá fáze L modrý nula N žlutý/zelený zemnění ČIŠTĚNÍ A ÚDRŽBA Doporučujeme provádět pravidelnou odbornou prohlídku přístroje. Tato prohlídka by měla být prováděna jednou za rok vyškoleným odborníkem a jednou za čtyři roky odborným servisním pracovníkem. Při těchto prohlídkách by měly být kontrolovány především následující skutečnosti: 1) Všechny šrouby v přístroji jsou řádně utaženy a nejeví známky koroze. 2) Přístroj není nijak deformován, ani nemá poškozenou žádnou ze svých částí (skříň, spoje, výztuhy...). 3) Napájecí kabel není poškozen, ani nejeví známky opotřebení. Pokud je napájecí kabel přístroje poškozen, musí být vyměněn za nový! ŽIVOTU NEBEZPEČNÉ! Před čištěním vždy odpojte napájecí kabel od sítě. Doporučujeme přístroj pravidelně čistit. Nepoužívejte bavlněné hadříky. Používejte jemné a zvlhčené materiály. Nikdy nepoužívejte alkohol či jakákoliv jiná rozpouštědla! Součásti uvnitř přístroje nejsou opravitelné běžným uživatelem. Vnitřní údržba a servisní úkony mohou být prováděny pouze autorizovaným servisem. Uvnitř přístroje nejsou části opravitelné běžným uživatelem. Vnitřní údržba a servisní úkony mohou být prováděny pouze autorizovaným servisem. Používejte výhradně originální náhradní díly. Pro jakékoliv otázky prosím kontaktujte vašeho prodejce. Výměna pojistky Výměnu pojistky provádějte pouze tehdy, pokud je přístroj odpojen od sítě. Používejte pouze pojistky stejných parametrů. Kroky při výměně pojistky: 1: Pomocí šroubováku uvolněte kryt pojistky na zadním panelu přístroje. 2: Vyjměte pojistku z držáku. 3: Do držáku vložte novou pojistku. 4: Vložte kryt pojistky zpět. Používejte pouze pojistky shodného typu a parametrů. ZÁKLADNÍ TECHNICKÉ ÚDAJE Vstupní napětí: AC V / 60 Hz V / 50Hz Příkon: 20 W Frekvenční odezva: 70 Hz ~ 50 khz (+/- 3dB) Čas potřebný k úplnému nabití akumulátoru: cca. 4 hodiny Životnost baterie: cca 12 hodin (při plném nabití) Rozměry: 350 x x mm Poznámka: životnost baterie se může lišit v závislosti na teplotě, stáří a intenzitě používání systému. 7 / 8

8 POPIS VAROVNÝCH SYMBOLŮ A TECHNICKÝCH ZNAČEK Certifikát EU. Nahrazuje prohlášení o shodě a dokládá, že výrobek odpovídá všem legislativním ustanovením EU. Zákaz vhazování do veřejného odpadu Jiné nebezpečí a varování Nebezpečí úrazu elektrickým proudem Nebezpečí požáru Nebezpečí popálení Nebezpečí poškození sluchu Laserové záření Nebezpečí pádu přístroje Neotevírat kryt přístroje Vodě neodolný přístroj Přečíst si návod Nehořlavý povrch přístroje Přistroj je určen pro použití v interiéru Minimální vzdálenost přístroje od hořlavých materiálů Tepelná pojistka (maximální teplota) Uzemnění Polarita Distribuce v CZ a SK: Dvojité stínění síťového zdroje Oddělovací ochranný transformátor Ochrana povrchové teploty transformátoru Spotřebič třídy III ve kterém se ochrana před úrazem elektrickým proudem zakládá na napětí bezpečným malým napětím (SELV) HDT impex s. r. o. Botanická Karlovy Vary info@hdt.cz HDT SK, s.r. o. Borekova Bratislava info@hdtsk.sk Práva na technické změny bez předchozích oznámení vyhrazena. Tiskové chyby vyhrazeny a obrázky jsou pouze ilustrační. 8 / 8
