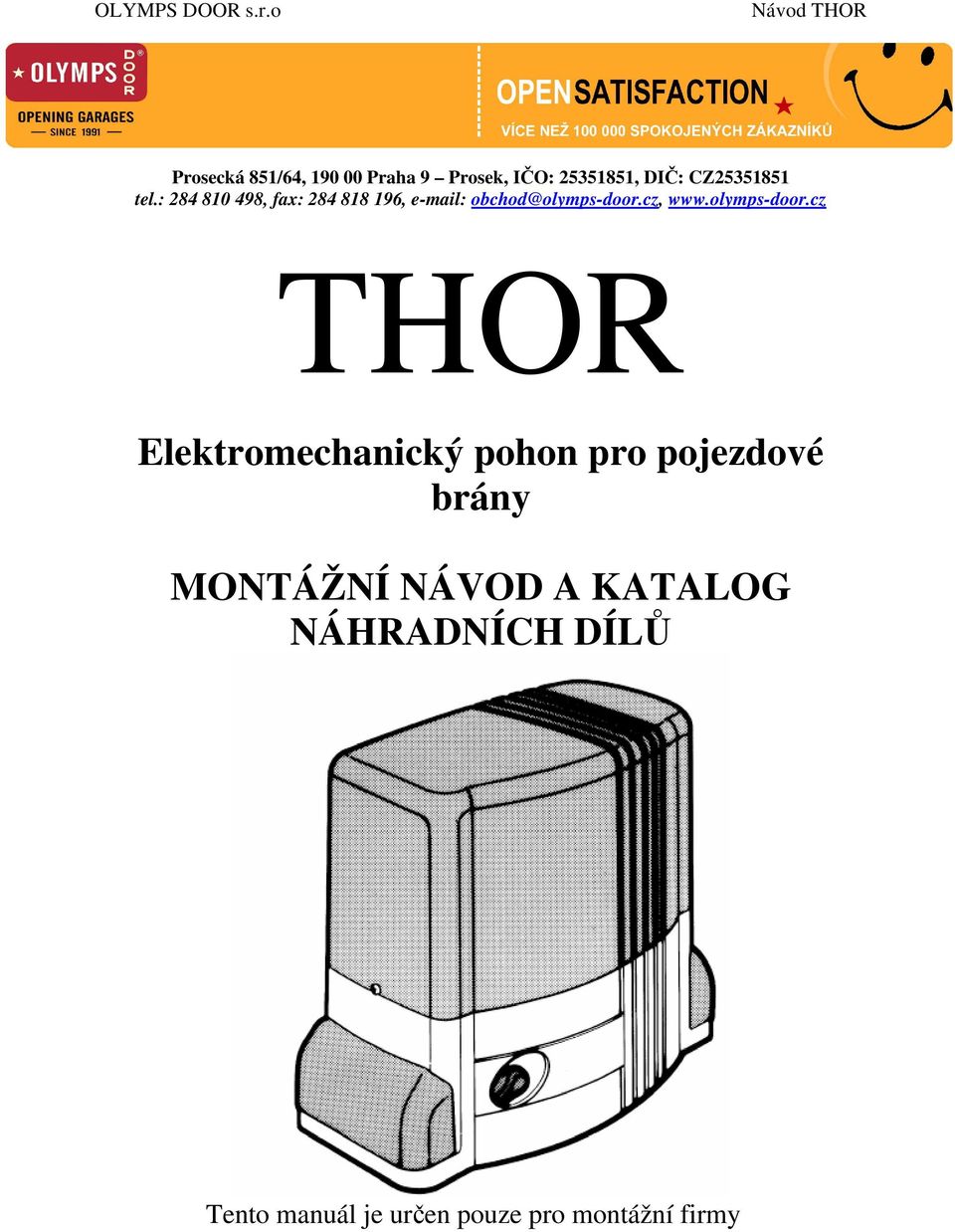

1 Prosecká 851/64, Praha 9 Prosek, IČO: , DIČ: CZ tel.: , fax: , obchod@olymps-door.cz, THOR Elektromechanický pohon pro pojezdové brány MONTÁŽNÍ NÁVOD A KATALOG NÁHRADNÍCH DÍLŮ Tento manuál je určen pouze pro montážní firmy

2 Typy pohonů a jejich charakteristika THOR 1551 THOR 1561 Pohon pro brány až do kg, 230 V se samočinným větráním, s mechanickou spojkou, se zabudovanou řídící jednotkou Pohon pro brány až do kg, 380 V se samočinným větráním, s mechanickou spojkou, bez řídicí jednotky. Technické údaje Jednotky TH 1551 TH 1561 Napájení Vac 50 HZ Vdc Proud A 2,2 1,2 Příkon W Zabudovaný kondenzátor µf 30 Stupeň ochrany IP Kroutící moment N. m Rychlost m/s 0,16* 0,16* Max. tah N Max. hmotnost brány Kg Provozní teplota C ( Min./Max.) -20 až +70 Tepelná ochrana C Izolační třída 1 F Pracovní cyklus % Hmotnost pohonu (motor) kg 12,5 12 S ozubeným kolem Z = 18

Technické údaje Jednotky TH 1551 TH 1561 Napájení Vac 50 HZ 230 380 Vdc Proud A 2,2 1,2 Příkon W 470 700 Zabudovaný kondenzátor µf 30 Stupeň ochrany IP 43 43 Kroutící moment N.

3 Křivka maximálního použití Podle této křivky si můžete dosadit maximální dobu provozu podle četnosti otevírání. Z bezpečnostních důvodů dodržujete hodnoty pod křivkou. Zjednodušeně, křivka maximální doby provozu vyjadřuje procentuální poměr mezi vlastní dobou provozu a součtem časů jednotlivých cyklů a pauz. Data se vztahují k pokojové teplotě 20, vliv slunečního záření nebo zvýšení teploty jsou faktory, které úroveň křivky podstatně snižuje.

Zjednodušeně, křivka maximální doby provozu vyjadřuje procentuální poměr mezi vlastní dobou provozu a součtem

4 Kontrolní a přípravné práce A) Přečtěte si pozorně návod. Zkontrolujte, že brána je vhodná k namontování pohonu a že všechno odpovídá požadovaným standardům. B) Před začátkem montáže se ujistite, že samostatná konstrukce brány je vhodná a pevná. C) Ujistěte se, že v celé dráze brány nedochází k nadměrnému tření a že nehrozí její vykolejení. D) Ujistěte se, že jsou instalovány bezpečností prvky. THOR 1551 se zabudovanou bezpečnostní jednotkou 1) Sloupek 7) Thor 2) Fotobuňka 8) Přívodní kabel 3) Klíčový spínač nebo digitální klávesnice 9) Koncový doraz 4) Tabulka s upozornění 10) Hřeben 5) Výstražný maják 11) Hlavní spínač 6) Anténa 12) Rozdělávací spínač Informace pro uživatela Když byl pohon namontován, uživatel misí být informován o tom, jak pohon pracuje a o všech rizicích, které mohou nastat při nesprávném používání. Je nebezpečné, aby se uživatel postavil do míst v dráze pohybu brány a bránil tím jejímu pohybu. Děti si nemají hrát v blízkosti brány a dálkové ovladače mají být umístěny mimo jejich dosah. Všechny servisní zásahy, opravy a kontroly misí být prováděny odborně vyškolenými pracovníky a zaznamenány v záručním listě, který má uživatel. - V případě poruchy uživatel musí zavolat servisního technika a nepokoušet se odstranit závadu sám. - Uživatel může pouze zprovoznit manuální ovládání.

D) Ujistěte se, že jsou instalovány bezpečností prvky.

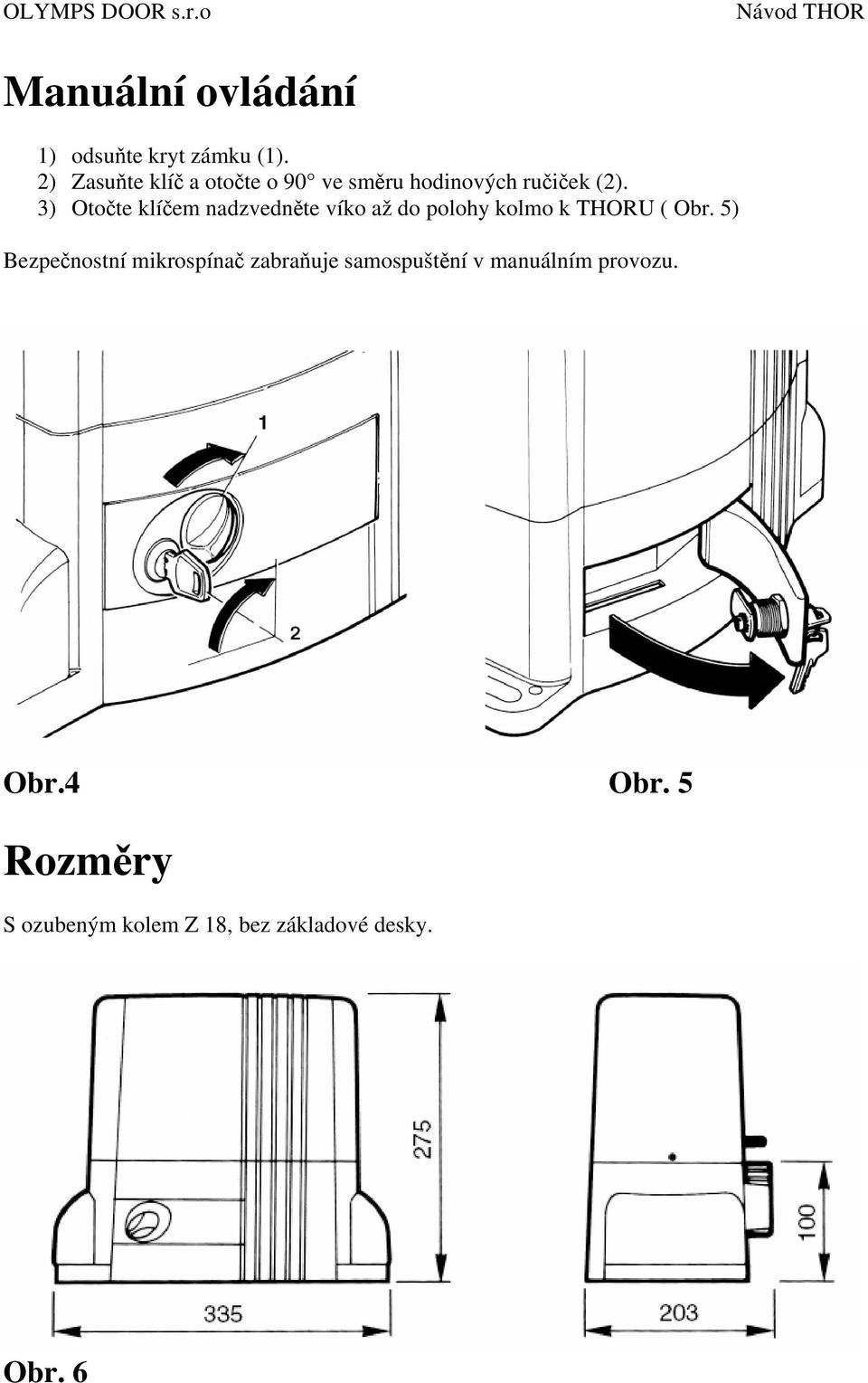

5 Manuální ovládání 1) odsuňte kryt zámku (1). 2) Zasuňte klíč a otočte o 90 ve směru hodinových ručiček (2). 3) Otočte klíčem nadzvedněte víko až do polohy kolmo k THORU ( Obr. 5) Bezpečnostní mikrospínač zabraňuje samospuštění v manuálním provozu. Obr.4 Obr. 5 Rozměry S ozubeným kolem Z 18, bez základové desky. Obr. 6

3) Otočte klíčem nadzvedněte víko až do polohy kolmo k THORU ( Obr.

6 Zabetonování / usazení základové desky Ručně přišroubujte matice M 12 na všechny čtyři kotevní šrouby a položte do základové desky, obr. 7. Natáhněte jeden nebo více husích krků pro rozvod elektrických kabelů a usaďte desku do betonu tak, aby byla naprosto vodorovně. Je důležité správně odhadnout vzdálenost základové desky do hřebenu ( musíte dopředu vědět, jestli bude připravená k bráně nebo uchycena pomocí šroubů a distančních položek), aby jste mohli využít drážek na pohonu. Obr. 7 Obr. 8 Připevnění motoru - Tahem nahoru sundejte kryty šroubů. - Usaďte THOR na zabetonovanou základovou desku. - Pokud chcete nastavit výšku pohonu ( max. 10 mm) dotáhněte 4 matky, jinak je nedotahujte ( obr. 10). Nasaďte 4 podložky. Pevně dotáhněte matky M 12 a klíčem 19 mm všechny povolené matky. Přitlačením směrem dolů nasaďte zpět kryty šroubů.

Je důležité správně odhadnout vzdálenost základové desky do hřebenu ( musíte dopředu vědět, jestli bude připravená k bráně nebo uchycena pomocí šroubů a distančních položek), aby jste mohli využít

7 Montáž hřebene Nastavte na motoru manuální ovládání. Přiložte začátek hřebene na motor ( obr. 11), pojezdem tam i zpět seřídíte výšku hřebene a připevněte je k bráně. Pro správné umístění dalších částí musí být namontován hřeben v místě spoje ozubením nahoru, který funguje jako protikus. Mezi hřebenem a motorem musí být vůle nejméně 1 mm, aby váha brány nikdy nezatěžoval motor. Přibližně umístěte oba koncové dorazy na hřeben, ručně posuňte bránu a připevněte je do správné polohy pomocí přiložených vrutů (obr. 12). Upozornění: brána se pohybuje dalších asi 50 mm pokud je pružina v motoru řízená mikrospínačem takže se ujistěte, že načasování dojezdů je správné a nemůže dojít k poškození brány. Seřízení mechanické spojky - nastavení síly pohonu Obr. 11 Obr. 12 Povolte šroub a sundejte kryt motoru ( obr. 13) POZOR převodový motor je dodáván se spojkou Nastavenou na maximum; nejdříve je třeba kroutící moment povolit. Pro zvýšení kroutícího momentu šroubujte ve směru hodinových ručiček. Pro snížení kroutícího momentu šroubujte proti směru hodinových ručiček.

Mezi hřebenem a motorem musí být vůle nejméně 1 mm, aby váha brány nikdy nezatěžoval motor.

8 Katalog náhradních dílů

9 Katalog náhradních dílů BMGTH PPD PPD BMMS PPD CM-B 1630 PMD G6x BPBS 4540 MPCO MTHA5 TRA-G 1025 MO-D 2640 MICROI-C 1617 MICROI U BMCI 4567 PEDS BMCS 4567 PPD PPD PMD PMCU PMD PMC66A 4630 PMDGRF 4610 MO-E 2640 PMCU PMDO PMCBR PECR PMCS V6x PMD MO-N 2640 PMCU PMCSE PMD PMD Hliníková krabice Kryt motoru Kryt šroubů Odjišťovací táhlo Kryt zámku Klíč Meroni Západku zámku Čep Držák elektroniky Kryt elektroniky Elektronická řídící jednotka Transformátor Pružina koncového dorazu Mikrospínač Mikrospínač Kondenzátor 25U polypropylén Spodní víko Stator Horní víko Externí ventilátor Kryt externího ventilátoru Ozubený šnek Ložisko RS Hřídel motoru Ocelový klín 6x6x45 Střední šroub Tlaková pružina spojky Obložení spojky RS Přítlačné obložení třecí spojky Samomazné pouzdro ložiska Rotor Pružný kolík Šroub 6x110 Odjišťovací kolík Odjišťovací kolík Ložisko 6005 ZZ DI Seegerův pojistný kroužek D 30 Hnané kolečko Hnaný hřídel PMC PMC87A 4630 PPD PMCU GOR-N 5501 BMFP V5x15-A 5102 PMD PMCSE PMD PMD MMCOI 2620 V4.2x V2.9x PMCAC V4x V2.9x6.5A 5101 V2.9x EMRO 4870 V4.8x V4.2x V2.9x9.5A 5101 GOR-P 5501 RO PMD CF CT V2.9x9.5A 5101 V4.2x9.5B 5101 BPC 4540 D D12B 5110 D ETH G6x R V6.3x C3VF 2015 GOR-M 5501 CGU8B 5310 Ocelový klín 12x8x70 Ocelový klín 8x7x15 Distanční kroužek Ložisko 6206 ZZ O-kroužek Průchodka pastorku S krytkou Šroub závitořezný 5x15 Pastorek pro hřeben Z=18 Seeglerův pojistný kroužek D25 Kotevní deska Kotvící šroub do betonu Očko pro uzemnění Šroub závitořezný 4.2x9.5 Šroub závitořezný 2.9x16 Vyrovnávací šroubek Šroub 4x5 Šroub závitořezný 2.9x6.5 Šroub závitořezný 2.9x19 Štítek zapojení svorkovnice Šroub závitořezný 4.8x13 Šroub závitořezný 4.2x9.5 Šroub závitořezný 2.9x9.5 O-kroužek Podložka Magnetický kroužek Rozvod koncového spínače Uzemnění Šroub závitořezný 2.9x9.5 Šroub závitořezný 4.2x9.5 Kryt otvoru Matka M6 Matka M12 Pojistná matka M12 Štítek motoru Spojovací čep 6x14 Podložka ø 12 Šroub závitořezný 6.3x25 Spojovací svorka Pružná podložka PVC izolace

PMD0175 4610 PMC66A 4630 PMDGRF 4610 MO-E 2640 PMCU6 4630 PMDO173 4610 PMCBR2 4630 PECR65 4670 PMCS6 4630 V6x110 5102 PMD0167 4610 MO-N 2640 PMCU3 4630 PMCSE30 4630 PMD0132 4610 PMD0131 4610
