1 Inovace výrobků Vydání Soustružení, vrtání, závitování, frézování _INOVACE Zkušenost, znalosti, technologie: kompetence na Vaší straně

2 Inovace výrobků Vydání Soustružení, vrtání, závitování, frézování _Kompetentní partner pro obrábění Kompletní katalog Soustružení, vrtání, závitování, frézování, upínání Kompletní katalog Walter + doplňkový katalog + brožura s novinkami _Kompetentní partner pro obrábění Doplňkový katalog Soustružení, vrtání, závitování, frézování, upínání Kompletní sortiment nástrojů našich tří kompetentních řad Walter, Walter Titex a Walter Prototyp najdete v kompletním katalogu 2012, v doplňkovém katalogu 2013 a v této brožuře s novinkami Zkušenost, znalosti, technologie: kompetence na Vaší straně. Ta nahrazuje předchozí brožuru Pokrok díky inovativním řešením obrábění. Najdete v nich precizní nástroje, které potřebujete ve výrobě k soustružení, vrtání, frézování a závitování. Kompletní katalog vám rádi pošleme na vyžádání. _INOVACE Zkušenost, znalosti, technologie: kompetence na vaší straně = Kompletní sortiment nástrojů

3 USKUTEČNĚTE SVÉ VIZE Realizace vlastních myšlenek vyžaduje správné nástroje. Nástroje pro soustružení, frézování, vrtání a závitování. Ale také notnou dávku péče. A to od první myšlenky až po konečné použití. S kompetentními řadami Walter, Walter Titex, Walter Prototyp a Walter Multiply od nás dostanete víc než jen nástroje. Neboť děláme vše pro to, abychom pochopili a uspokojili potřeby zákazníků. Středem všeho je přitom využití, a tudíž to, čeho by chtěl zákazník dosáhnout. A my mu pomůžeme při uskutečnění jeho myšlenky. Dokonalost je pro nás přitom na prvním místě. Dokonalost je nejsnazší cesta, jak dosáhnout produktivity a efektivity a také jediná cesta, jak uskutečnit své vize. Očekávejte maximum. Realizujte s námi své vize.

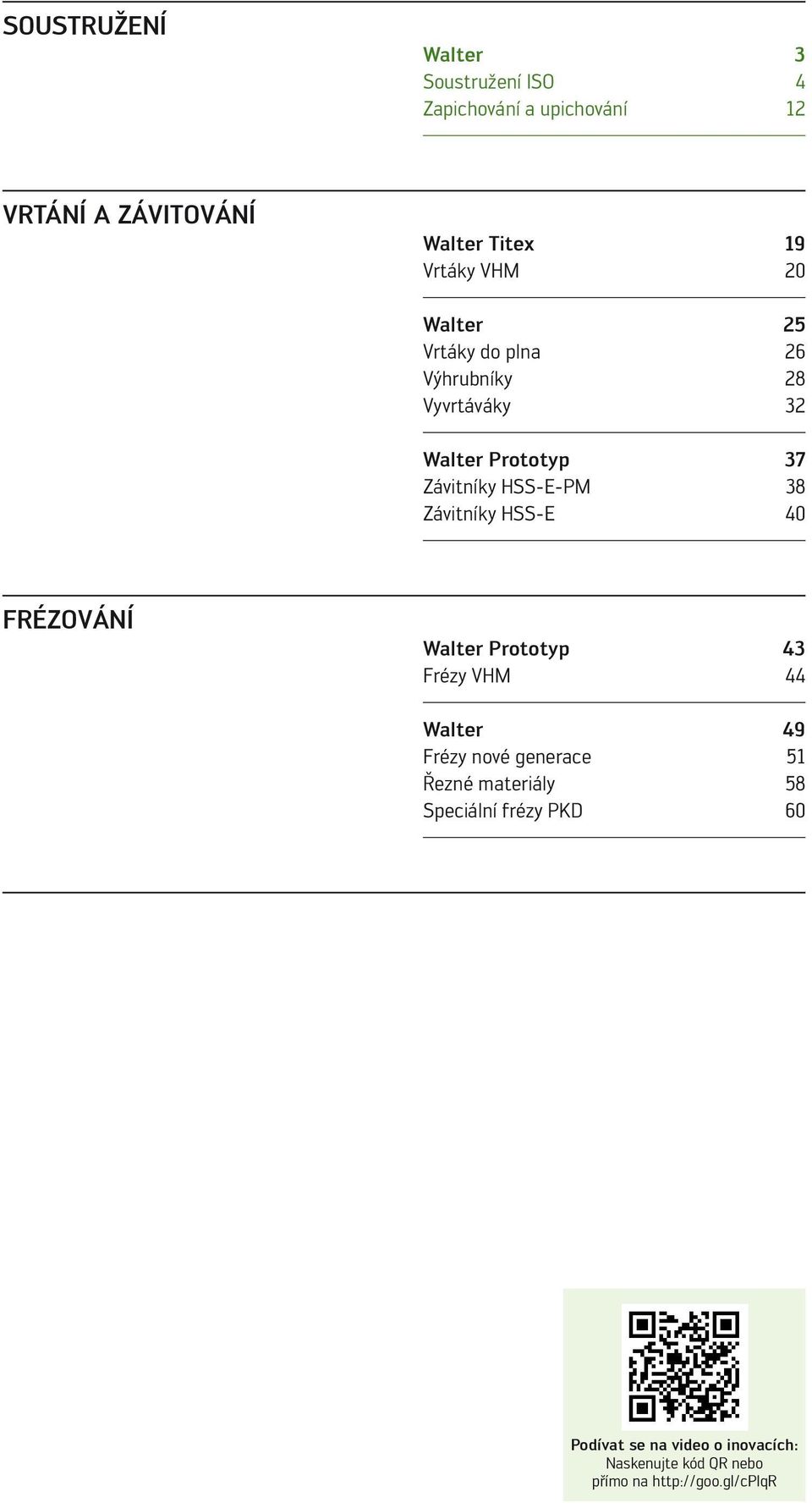

4 SOUSTRUŽENÍ Walter 3 Soustružení ISO 4 Zapichování a upichování 12 VRTÁNÍ A ZÁVITOVÁNÍ Walter Titex 19 Vrtáky VHM 20 Walter 25 Vrtáky do plna 26 Výhrubníky 28 Vyvrtáváky 32 Walter Prototyp 37 Závitníky HSS-E-PM 38 Závitníky HSS-E 40 FRÉZOVÁNÍ Walter Prototyp 43 Frézy VHM 44 Walter 49 Frézy nové generace 51 Řezné materiály 58 Speciální frézy PKD 60 Podívat se na video o inovacích: Naskenujte kód QR nebo přímo na

5 Inovace výrobků Vydání Soustružení _INOVACE NÁSTROJŮ PRO SOUSTRUŽENÍ Takto budete soustružit hospodárně.

6 SOUSTRUŽENÍ ISO Generace Walter Tiger tec Silver ISO K: rychle a jistě k maximálnímu výkonu Druhy Tiger tec Silver WKK10S a WKK20S a nové geometrie MK5, RK5 a RK7 byly vyvinuty speciálně pro obrábění litiny. NOVINKA 2013 POUŽITÍ Hlavní použití: použití naleznou druhy WKK10S a WKK20S pro obrábění šedé litiny (EN-GJL), tvárné litiny (EN-GJS) a vermikulární litiny (EN-GJV) Vedlejší použití: WKK10S je ideální pro obrábění tvrdých až měkkých tvrzených ocelí (40 61 HRC) WKK20S zvyšuje životnost při obrábění ocelí s vysokou pevností ( N/mm²) Prohlédnout si video o výrobku: Naskenujte kód QR nebo přímo na NOVINKA: povlak Tiger tec Silver CVD oxid hlinitý s optimalizovanou mikrostrukturou pro maximální odolnost proti opotřebení utvařeče / řeznou rychlost mechanická dodatečná úprava vytváří napětí v tlaku, jež zamezuje vylamování břitu stříbrný hřbet jako indikační vrstva pro jednoduché zjišťování opotřebení NOVINKA: univerzální geometrie velká, univerzální oblast použití Microedge Technology pro malé opotřebení hřbetu NOVINKA: broušená dosedací plocha nejvyšší spolehlivost v přerušovaném řezu s oboustrannými vyměnitelnými břitovými destičkami 4

7 Generace Tiger tec Silver ISO K Zvýšení výkonu až o 75 % Nové druhy na litinu (ISO K) Nové geometrie na litinu (ISO K) a p [mm] hloubka řezu Odolnost proti opotřebení dobré střední obtížné WKK10S Tiger tec Silver WKK20S Tiger tec Silver WAK ,3 4,0 2,5 1,6 1,0 0,63 0,4 RK7 RK5 MK5 0,25 Houževnatost 0,16 0,1 0,025 0,063 0,16 0,4 1,0 0,04 0,1 0,25 0,63 1,6 2,5 f [mm] Posuv NOVÉ DRUHY WKK10S (ISO K10) maximální odolnost proti opotřebení a řezná rychlost kontinuální řez až po lehké přerušované řezy první volba při obrábění za sucha WKK20S (ISO K20) univerzální druh pro přibližně 50 procent všech úkolů spolehlivost u obrobků s přerušovanými řezy, u kůry na odlitcích nebo u příčných otvorů optimální při obrábění za mokra a za sucha PŘÍNOS PRO VÁS snížení nákladů na nástroje prodloužením životnosti až o 75 procent, v jednotlivých případech ještě výraznější krátké procesní doby dosažené maximální řeznou rychlostí díky technologii Tiger tec Silver a geometrii MK5, RK5, RK7 vyšší spolehlivost díky dodatečně broušené dosedací ploše geometrie a mechanické dodatečné úpravě pro obrábění přerušovaných řezů a kůry na odlitcích Walter soustružení 5

8 SOUSTRUŽENÍ ISO Generace Walter Tiger tec Silver ISO K: univerzální, klasická nebo extrémně robustní NOVÉ GEOMETRIE ISO K: MK5: střední obrábění univerzální pro všechny litiny otevřený žlábek na odvod třísky pro měkký řez univerzální použití ve všech litinách první volba pro tvárnou litinu (GJS), obrábění nestálých součástí nebo vnitřní obrábění s nízkým řezným odporem RK5: hrubování klasická hladká destička pro litiny hladké vyměnitelné břitové destičky.nma s odsazenou plochou pro vyšší spolehlivost v obrábění litiny broušená dosedací plocha při hladké vyměnitelné břitové destičce.nma, která při dynamickém namáhání (např. přerušované řezy) zaručuje maximální životnost a spolehlivost první volba u litiny (GJL) RK7: hrubování extrémně robustní při přerušovaném řezu provedení jako u geometrie RK5, ale navíc s ochrannou fazetkou u řezné hrany pro co největší spolehlivost první volba u litiny s extrémními přerušovanými řezy, velmi nerovnoměrným přídavkem na opracování nebo tvrdou kůrou na odlitcích obrábění tvrdých až měkkých tvrzených ocelí (40 61 HRC) RK7 ROBUSTNÍ Hloubka řezu MK5 UNIVERZÁLNÍ stabilní 0 fazetka na řezné hraně otevřený, 14 pozitivní žlábek na odvod třísky RK5 KLASIK rádius na řezné hraně 0 žlábek na odvod třísky pro stabilitu extrémně stabilní negativní fazetka u řezné hrany 0 žlábek na odvod třísky pro stabilitu Posuv 6

9 VÝHODA NOVÝCH GEOMETRIÍ ISO K: Porovnání Dosud: CNMA120412, broušení po povlakování u standardních destiček.nma bez žlábku není možné NOVINKA: CNMA RK5, po povlakování se dosedací plocha navíc brousí Rovinnost dosedací plochy + 1 µm + 1 µm 0 µm 0 µm 1 µm 1 µm Důsledek Nebezpečí mikrovibrací a vylamování u řezné hrany následkem nízké rovinnosti dosedací plochy. Velmi dobrá rovinnost dosedací plochy zajišťuje stabilní usazení vyměnitelné břitové destičky. Při dynamickém namáhání se tím snižuje opotřebení na řezné hraně. Víko převodové skříně GGG60 Materiál obrobku: Pevnost: Vyměnitelná břitová destička: Řezný materiál: Nástroj: EN GJS600-3 (GGG60) 190 HB CNMG MK5 WKK20S Tiger tec Silver DCLNL3225P16 Kůra na odlitku Příčné otvory přerušovaný řez Řezné parametry Konkurence ISO K20 Tiger tec Silver WKK20S v c 240 m/min 240 m/min f 0,25 mm 0,25 mm a p 3,0 5,0 mm 3,0 5,0 mm životnost obrábění za mokra 20 součástí 28 součástí životnost obrábění za sucha 30 součástí 50 součástí Porovnání počtu součástí Konkurence % za mokra Tiger tec Silver % za sucha Konkurence 30 Tiger tec Silver MK5 WKK20S obrobených součástí Walter soustružení 7

10 SOUSTRUŽENÍ ISO Walter Tiger tec Silver WMP20S: univerzální řezný materiál k obrábění materiálů ISO M a ISO P POUŽITÍ NOVÝ DRUH Hlavní použití ISO M: obrábění nerezových materiálů jako například X5CrNi18-10 (1.4301) nebo X6CrNiMoTi (1.4571) Hlavní použití ISO P: obrábění ocelí jako například 42CrMo4, 100Cr6 a C45 WMP20S (ISO M10; ISO P20) velmi dobrá odolnost proti opotřebení díky povlaku Tiger tec Silver CVD kontinuální řez až po lehké přerušované řezy univerzálně použitelný v ISO M a ISO P při velmi velkém spektru materiálů a dílů ve výrobě Vedlejší použití ISO S: materiály jako třeba Inconel 718 PŘEHLED DRUHŮ ISO M PŘEHLED DRUHŮ ISO P Odolnost proti opotřebení dobré střední obtížné WSM10 Tiger tec Silver WMP20S Tiger tec WSM20 Silver Tiger tec Silver WSM30 Tiger tec Silver Odolnost proti opotřebení dobré střední obtížné WPP10S Tiger tec Silver WPP20S Tiger tec Silver WMP20S Tiger tec Silver WPP30S Tiger tec Silver Houževnatost Houževnatost PŘÍNOS PRO VÁS snížení množství druhů univerzální oblast použití, nerezové a ocelové materiály maximální produktivita díky technologii Tiger tec Silver alternativní univerzální řezný materiál k našim druhům Tiger tec WSM zvlášť vhodné u malých a středních dávek 1 µm Struktura vrstvy CVD u WMP20S 8

11 GEOMETRIE: Univerzální druh WMP20S se zavádí v kombinaci s osvědčenými negativními geometriemi NF4, NM4 a NR4. Tím se kombinuje nová technologie Tiger tec Silver s dlouholetou zkušeností v obrábění našich stávajících nerezových geometrií. NOVINKA: mechanická dodatečná úprava zvýšená houževnatost jedinečný stav vnitřního pnutí Prohlédnout si video o výrobku: Naskenujte kód QR nebo přímo na Geometrie ISO M NF4/NM4/NR4 NOVINKA: stříbrný hřbet indikační vrstva pro jednoduché zjišťování opotřebení Rovinné a podélné soustružení osy Materiál obrobku: X2CrNiMo (1.4435) Pevnost: N/mm 2 Vyměnitelná břitová destička: WNMG NR4 Řezný materiál: WMP20S Nástroj: PWLNL2525M08 Řezné parametry Konkurence ISO M20 Tiger tec Silver WMP20S v c 120 m/min 120 m/min f 0,35 mm 0,35 mm a p 1,5 mm 1,5 mm Životnost součástí 21 součástí Porovnání počtu součástí Konkurence % Tiger tec Silver WMP20S Walter soustružení 9

12 SOUSTRUŽENÍ ISO Geometrie Walter HU6: 1. volba pro kolejový průmysl VYMĚNITELNÁ BŘITOVÁ DESTIČKA lisovaná vyměnitelná břitová destička stabilní řezná hrana základní tvar RCMT o průměru 10, 12, 16 mm pro šroubové upínání a pákové upínání základní tvar RCMX o průměru 20, 25, 32 mm pro stabilní pákové upínání Tiger tec Silver řezné materiály WPP10S, WPP20S, WPP30S, WKK20S POUŽITÍ středně náročné až náročné hrubovací obrábění velmi dobré chování při lámání třísky obrábění plných kol v železničním průmyslu obrábění výkovků PŘÍNOS PRO VÁS vyloučení odstávek způsobených dlouhými třískami maximální životnost díky novému řeznému materiálu Tiger tec Silver prodloužení životnosti až o 40 procent optimální bezpečnost procesu stabilní provedení řezné hrany pro náročné hrubování a přerušované řezy ideální vytváření třísky speciálně tvarovanou drážkou pro odvod třísky Vnější a vnitřní obrábění plných kol v kolejovém průmyslu Materiál obrobku: Class ER9 Pevnost: N/mm 2 Vyměnitelná břitová destička: RCMX3209M0-HU6 Řezný materiál: WPP20S Nástroj: speciální držák Walter Capto C8 Řezné parametry Konkurence ISO P Tiger tec Silver WPP20S v c 140 m/min 140 m/min f 1,5 mm 1,5 mm a p 8 10 mm 8 10 mm Životnost 20 součástí 28 součástí Porovnání počtu součástí Konkurence % Tiger tec Silver WPP20S

13

14 ZAPICHOVÁNÍ A UPICHOVÁNÍ Walter Cut SX: upichování a dělicí frézování s novým jednobřitým upichovacím systémem SYSTÉM Sortiment pro upichování Walter Cut byl rozšířen o nový upichovací systém SX. S ním může uživatel s jednou břitovou destičkou zapichovat a upichovat, provádět dělicí frézování a frézovat úzké drážky. G2012 monolitní držák s přesným vnitřním přívodem chlazení, upichování do průměru 65 mm G2042 planžety pro hluboké upichování, upichování do průměru 160 mm F5055 kotoučové frézy o průměrů mm PŘÍNOS PRO VÁS nízké náklady na skladování použitím jednoho typu břitové destičky ve více variantách nástroje maximální životnost nástroje díky optimalizovanému samoupínání jednoduše ovladatelné samoupínání pro rychlou výměnu břitu Prohlédnout si animaci k výrobku: Naskenujte kód QR nebo přímo na 12

15 STABILITA optimalizovaný utvařeč třísky pro přesný přívod chlazení dosedací plocha pro vedení řezných sil do pevné části nástroje žádné oslabení řezné hrany otvorem pro přívod chladiva maximální možná hospodárnost při obrábění všech materiálových skupin použitím nejmodernějších řezných materiálů, geometrií a vnitřního chlazení ŠÍŘKY BŘITU 2,0 / 3,0 / 4,0 / 5,0 / 6,0 TYPY UTVAŘEČE TŘÍSKY FUNKCE CE4 univerzální stabilní řezná hrana velmi dobré zúžení třísky střední až vysoké posuvy extrémně vysoké přídržné síly díky optimalizovanému upínacímu prstu CF5 pozitivní malá tvorba otřepů a hrotů pro obráběné materiálů s dlouhou třískou nízké až střední posuvy CF6 ostrá minimální tvorba otřepů a hrotů pro malé průměry a tenkostěnné trubky nízké posuvy DRUHY ŘEZNÉHO MATERIÁLU Dva druhy Tiger tec Silver PVD: WSM33S a WSM43S na ocel, nerezové oceli a těžko obrobitelné materiály. řezné síly jsou zachycovány v pevné, nikoli flexibilní části nástroje tvarový spoj břitové destičky v lůžku destičky zamezující ztrátám během obrábění Walter soustružení 13

16 ZAPICHOVÁNÍ A UPICHOVÁNÍ Walter Cut SX G2012: monoblokové nástroje s vnitřním chlazením NÁSTROJE monoblokové nástroje G2012 s vnitřním přívodem chlazení velikosti stopky 20 x 20 a 25 x 25 mm zapichování do hloubky zápichu 33 mm a upichování do průměru 65 mm upichovací šířka 3 a 4 mm přípojky s Whitworthovým trubkovým závitem G 1/8" chladicí sada Whitworth K601.XX.XXX-SET k dispozici jako příslušenství POUŽITÍ k zapichování a upichování na všech typech soustruhů s vnitřním přívodem chlazení pro optimální použití se doporučuje použít pro vnitřní přívod chlazení minimálně tlak 20 bar k zapichování nebo upichování u drobivých třísek hodí se pro všechna odvětví: automobilový průmysl, letecký a kosmický průmysl, všeobecné strojírenství atd. upínací prst optimalizovaný z hlediska třísky a chlazení přípojka pro vnitřní chlazení G 1/8" upichovací šířka 3 a 4 mm nový design lůžka destičky s tvarovým spojem vysoká stabilita díky vedení řezné síly do pevné části lůžka destičky 14

17 přípojka pro vnitřní chlazení G 1/8" Monoblokové nástroje s vnitřním přívodem chlazení Typ: G2012 PŘÍNOS PRO VÁS vyšší životnost a produktivita díky optimálnímu chlazení vyloučení odstávek způsobených dlouhými třískami při výrobě přímé vyústěním chlazení: žádný efekt rozstřikování! velmi dobrý chladicí účinek a odvod třísek z řezné oblasti díky nejkratší vzdálenosti vyústění chlazení od řezné hrany jednoduše ovladatelné samoupínání pro rychlou výměnu břitu žádná ztráta břitu během obrábění díky optimálnímu designu lůžka destičky s tvarovým spojem Prohlédnout si video o výrobku: Naskenujte kód QR nebo přímo na Walter soustružení 15

18 ZAPICHOVÁNÍ A UPICHOVÁNÍ Walter Cut SX G2042R/L: zesílené upichovací planžety s nejnovějším samoupínáním pro ještě vyšší stabilitu NÁSTROJE upichovací planžety G2042..R/L se zesílenou stopkou výška planžety 26 a 32 mm upichovací šířky 2,0 až 4 mm k dispozici v pravém a levém provedení zapichování do hloubky zápichu 33 mm a upichování do průměru 65 mm POUŽITÍ k zapichování a upichování na všech typech soustruhů při upichování s protivřetenem při stísněných prostorových podmínkách pro upichování s velkým vyložením nástroje s nepatrnou ztrátou stability první volba při použití upichovacích planžet zesílená stopka upichovací šířky 2 až 4 mm nový design lůžka destičky s tvarovým spojem Zesílená upichovací planžeta Typ: G2042..R/L PŘÍNOS PRO VÁS nepatrný sklon k vibracím díky zesílené stopce použitelné na všech běžných upínacích blocích žádná ztráta břitu během obrábění díky optimálnímu designu lůžka destičky s tvarovým spojem maximální životnost dosažená optimalizovaným samoupínáním jednoduše ovladatelné samoupínání pro rychlou výměnu břitu žádné omezení vsunutí upichovací planžety v upínacím bloku upínacím šroubem vysoká spolehlivost díky stabilnímu provedení nástrojů 16

19 ZAPICHOVÁNÍ A UPICHOVÁNÍ Walter Cut SX G2042N: lepší hluboké zapichování díky nejnovějšímu stabilnímu samoupínání NÁSTROJE planžety G2042..N pro hluboké upichování výška planžety 26 a 32 mm upichovací šířky 2,0 až 6 mm zapichování do hloubky zápichu 60 mm a upichování do průměru 120 mm POUŽITÍ k zapichování a upichování na všech typech soustruhů hodí se pro všechna odvětví: automobilový průmysl, letecký a kosmický průmysl, všeobecné strojírenství atd. neutrální provedení nástroje upichovací šířky 2 až 6 mm nový design lůžka destičky s tvarovým spojem druhé lůžko destičky Planžeta pro hluboké upichování Typ: G2042..N JEDNODUCHÁ VÝMĚNA SADY BŘITŮ Dovnitř Ven 1. Vložte klíč. 2. Zatlačte břitovou destičku až po doraz. 3. Umístěte klíč k výměně za břitovou destičku. 4. Uvolněte břitovou destičku pohybem klíče v opačném směru. Walter soustružení 17

20 SOUSTRUŽENÍ Walter 3 Soustružení ISO 4 Zapichování a upichování 12 VRTÁNÍ A ZÁVITOVÁNÍ Walter Titex 19 Vrtáky VHM 20 Walter 25 Vrtáky do plna 26 Výhrubníky 28 Vyvrtáváky 32 Walter Prototyp 37 Závitníky HSS-E-PM 38 Závitníky HSS-E 40 FRÉZOVÁNÍ Walter Prototyp 43 Frézy VHM 44 Walter 49 Frézy nové generace 51 Řezné materiály 58 Speciální frézy PKD 60 Podívat se na video o inovacích: Naskenujte kód QR nebo přímo na

21 Inovace výrobků Vydání Vrtání _INOVACE NÁSTROJŮ PRO VRTÁNÍ X treme Performance pro všechny druhy použití

22 VRTÁKY VHM Walter Titex vysoce výkonné vrtáky: maximální výkon v mikrooblasti NÁSTROJ vysoce výkonný vrták VHM s vnitřním chlazením povlak AML (AlTiN) povlak AMP (povlak špičky AlTiN) dodává se v těchto velikostech: 2 x D c X treme Pilot x D c X treme M 8 x D c X treme DM8 12 x D c X treme DM12 NOVINKA 16 x D c X treme DM16 20 x D c X treme DM20 25 x D c X treme DM25 NOVINKA 30 x D c X treme DM30 rozsah průměrů 2 2,95 mm stopka podle DIN 6535 HA POUŽITÍ ISO materiálové skupiny P, M, K, N, S, H, O vrtání s emulzí a olejem pro použití ve všeobecném strojírenství, při výrobě nástrojů a forem, v automobilovém a energetickém průmyslu PŘÍNOS PRO VÁS měřitelné zvýšení produktivity, je dosahováno obráběcích hodnot lepších až o 50 % oproti běžným mikrovrtákům VHM vysoká spolehlivost díky nové geometrii špičky a drážky pro odvod třísky leštěné drážky pro odvod třísky zaručují spolehlivý odvod třísky Vzorová součást Rychlost posuvu (mm/min) dosud % X treme DM Materiál obrobku: Nástroj: A6589AMP-2 průměr 2 mm Řezné parametry dosud X treme DM12 vc 50 m/min 60 m/min n min min 1 f 0,04 mm/ot 0,06 mm/ot vf 320 mm/min 573 mm/min Počet otvorů dosud % X treme DM

23 X treme DM30 NOVINKA 2013 Prohlédnout si video o výrobku: Naskenujte kód QR nebo přímo na X treme Pilot 150 X treme DM16 X treme M X treme DM8 X treme DM12 X treme DM16 X treme DM20 X treme DM25 X treme DM30 Walter Titex vrtání 21

24 VRTÁKY VHM Vrtací technologie Walter Titex XD: přesnost až 70 x D c na jeden zátah povlak povlak špičky TTP 4 fazetky pro nejvyšší kvalitu otvorů a použití: u šikmých vyústění otvorů u obrobků s příčnými otvory leštěná drážka pro spolehlivý odvod třísky NÁSTROJ vysoce výkonný vrták VHM s vnitřním chlazením povlak špičky TTP dodává se v těchto velikostech: NOVINKA 40 x D c jako standardní nástroj x D c jako speciální nástroj rozsah průměrů 4,5 12 mm stopka podle DIN 6535 HA POUŽITÍ pro materiálové skupiny ISO P, K, N lze použít s emulzí a olejem speciálně u šikmých vyústění a příčných otvorů pro použití ve všeobecném strojírenství, hydraulickém a automobilovém průmyslu PŘÍNOS PRO VÁS až 10krát produktivnější v porovnání s jednobřitými vrtáky vrtání bez přerušování posuvu nejvyšší spolehlivost u velkých hloubek vrtání vrtání s nízkými tlaky chlazení od 20 barů použitelné v nejrůznějších materiálových skupinách jako ISO P, K, N silné také u šikmých vyústění a příčných otvorů Pístnice Rychlost posuvu dosud % Materiál obrobku: St 52-3 Nástroj: průměr 7 mm Hloubka vrtání: 450 mm 65 x D c Řezné parametry dosud jednobřité vrtáky Technologie XD70 v c 70 m/min 70 m/min n min min 1 f 0,03 mm/ot 0,15 mm/ot v f 95 mm/min 478 mm/min Životnost 12 součástí 50 součástí XD Technologie Životnost: Počet součástí dosud % XD Technologie

25 50 70 x D c jako speciální nástroj NOVINKA 2013 Standardní sortiment X treme D40 40 x D c Alpha 4 XD30 30 x D c Alpha 4 XD25 25 x D c Alpha 4 XD20 20 x D c Alpha 4 XD16 16 x D c Prohlédnout si video o výrobku: Naskenujte kód QR nebo přímo na Prohlédnout si animaci k výrobku: Naskenujte kód QR nebo přímo na Walter Titex vrtání 23

26 SOUSTRUŽENÍ Walter 3 Soustružení ISO 4 Zapichování a upichování 12 VRTÁNÍ A ZÁVITOVÁNÍ Walter Titex 19 Vrtáky VHM 20 Walter 25 Vrtáky do plna 26 Výhrubníky 28 Vyvrtáváky 32 Walter Prototyp 37 Závitníky HSS-E-PM 38 Závitníky HSS-E 40 FRÉZOVÁNÍ Walter Prototyp 43 Frézy VHM 44 Walter 49 Frézy nové generace 51 Řezné materiály 58 Speciální frézy PKD 60 Podívat se na video o inovacích: Naskenujte kód QR nebo přímo na

27 Inovace výrobků Vydání Vrtání _INOVACE NÁSTROJŮ PRO VRTÁNÍ Výkonné, stabilní, přesné

28 VRTÁKY DO PLNA Walter Color Select: dvojnásobný výkon, jednoduchý výběr TECHNOLOGIE Nový druh pro vysoké výkony Walter Color Select WPP45C se vyznačuje excelentní odolností proti opotřebení, nejlepšími tribologickými hodnotami a optimálním zjišťováním opotřebení. Nově vyvinutý povlak je v základu tvořen vícevrstvou strukturou materiálu TiAlN a je vyráběn novým procesem PVD. V porovnání s běžnými povlaky se nový povlak vyznačuje výrazně zlepšenou tvrdostí. Extrémně hladký povrch řezného materiálu vede k vynikajícím vlastnostem z hlediska tření a významně omezuje tvorbu nárůstků na břitech. Modrý, esteticky působivý povrch vyměnitelné břitové destičky indikuje uživateli hlavní rozsah použití ISO P (obrábění oceli). POUŽITÍ vrtání do plna a vrtání ve svazku do všech druhů ocelových materiálů nejvhodnější pro použití ve všeobecném strojírenství, v automobilovém průmyslu a v hromadné výrobě jakož i v leteckém a kosmickém průmyslu VYMĚNITELNÁ BŘITOVÁ DESTIČKA modré vyměnitelné břitové destičky pro vrtáky s vyměnitelnou špičkou rozsah průměrů 12 31,99 mm pro otvory s hloubkou vrtání až 7 x D c (10 x D c ) PŘÍNOS PRO VÁS až o 100 % vyšší výkon na břitu jednoduchý výběr: barva vyměnitelných břitových destiček odpovídá barvě ISO obráběného materiálu díky upínání destičky se silovým stykem vysoká spolehlivost při vrtání a vyjíždění z hlubokých otvorů 26

29 Příruba průchozí otvor Čepy vidlice vysokozdvižného vozíku slepý otvor Materiál obrobku: 40CrMnMo7 (1.2311) Hloubka vrtání: 18 mm Nástroj: B4015.F20.18,0.Z02.90R Vyměnitelná břitová destička: P6001-D18,0 Řezný materiál: WPP45C Průměr: 18 Řezné parametry P6001 dosud WPP45C v c 80 m/min 80 m/min n mm mm f n 0,2 mm/ot 0,2 mm/ot v f 282 mm/min 282 mm/min Životnost 117 otvorů 273 otvorů Materiál obrobku: S355J2G3 (St52) Hloubka vrtání: 50 mm Nástroj: B4013.F20.17,0.Z02.51R Vyměnitelná břitová destička: P6001-D17,0 Řezný materiál: WPP45C Průměr: 17 Řezné parametry P6001 dosud WPP45C v c 96 m/min 96 m/min n mm mm f n 0,27 mm/ot 0,27 mm/ot v f 486 mm/min 486 mm/min Životnost 44 otvorů 80 otvorů Porovnání počtu otvorů Porovnání počtu otvorů % + 82 % dosud 117 dosud 44 P6001 WPP45C 273 P6001 WPP45C otvorů otvorů SHRNUTÍ VÝSLEDKŮ: WPP45C vykazuje výrazně lepší odolnost proti opotřebení v porovnání se stávajícím druhem. Díky vyšší tvrdosti povlaku se zřetelně snižuje opotřebení hřbetu na rohu nástroje. Ve středové části řezné destičky, kde je řezná rychlost velmi nízká, je zamezováno tvorbě nárůstků materiálu na břitu a oddělování povlaku díky vynikajícím vlastnostem povrchu povlaku z hlediska tření. Prohlédnout si video o výrobku: Naskenujte kód QR nebo přímo na POUŽITÍ PODLE ISO 513 šedá = v budoucnosti P modrá speciálně pro ocelové materiály podle ISO P K červená speciálně pro litiny podle ISO K M žlutá speciálně pro nerezové materiály podle ISO M N zelená speciálně pro neželezné kovy podle ISO N S hnědá speciálně pro těžko obrobitelné materiály podle ISO S H šedá speciálně pro tvrzené materiály podle ISO H Walter vrtání 27

30 VRTÁKY Walter Insert Drill s Walter Capto : s přesností a výkonem k vyšší hospodárnosti NÁSTROJ vrták do plna s vyměnitelnými břitovými destičkami se čtyřmi řeznými hranami modulární stopka Walter Capto velikost C4 (D c rozsah průměrů 16,0 32,0 mm) velikost C5 (D c rozsah průměrů 16,0 40,0 mm) velikost C6 (D c rozsah průměrů 25,0 45,0 mm) Z = 1 efektivní hloubka vrtání: až 3 x D c ideální poloha destičky zajišťuje vyrovnání sil při vrtání optimalizovaný prostor pro třísky pro lepší transport třísek a stabilní těleso tvrdě poniklovaný povrch na ochranu proti korozi a opotřebení a pro plynulý odvod třísky optimalizovaná manipulace a vyšší upínací/uvolňovací moment se šrouby TorxPlus válcový nákružek pro jednoduché měření průměru nástroje POUŽITÍ vhodné k obrábění všech ocelových, litinových, nerezových nebo těžko obrobitelných materiálů silné při vrtání do plna, odvrtávání a navrtávání šikmých nebo vypouklých ploch nástroj pro všeobecné strojírenství, automobilový průmysl a hromadnou výrobu a dále letecký a kosmický průmysl Walter Insert Drill Typ: B4213.C PŘÍNOS PRO VÁS zvýšení produktivity díky vyšším pracovním hodnotám časová úspora při výměně nástroje ve srovnání s konvenčními stopkami přes polygonální tvar rozhraní Walter Capto je možné přenášet vyšší síly snížení nákladů díky: 4 skutečným řezným hranám vyšším řezným parametrům ušetření dodatečných následných operací přesnější tolerance otvorů na základě optimálního vyrovnání sil výtečná kvalita povrchu díky působení břitu Wiper v průměru otvoru a vysoká spolehlivost dosažená upevněním vyměnitelné břitové destičky v lůžku silovým stykem 28

31 Subline über Headline (1.1) Headline in grün (1.2), auch für Umbrüche als 3- Zeiler möglich. Headline in grün, auch für Umbrüche als 3- Zeiler möglich. VARIANTY GEOMETRIE Walter Capto TM E 57 univerzální úhel čela 13 pro střední podmínky obrábění pro litinu a ocel, ale také pro nerezové a těžko obrobitelné materiály A 57 stabilní úhel čela 0 pro nepříznivé podmínky obrábění hlavně pro litinové a ocelové materiály E 67 speciální úhel čela 13 speciální geometrie pro optimální tvorbu třísky pro materiály s dlouhou třískou, např. St37, nerezové a těžko obrobitelné materiály a hliník označení řezné hrany VNĚJŠÍ DESTIČKA STŘEDOVÁ DESTIČKA lisované provedení s rohovým rádiusem v průměru otvoru provedení broušené ze všech stran: břit Wiper v průměru otvoru pro nejlepší kvalitu povrchu Novinka: Nyní také jako Tiger tec Silver! Řezný materiál pro nejvyšší řezné rychlosti a maximální spolehlivost Novinka: Nyní také jako Tiger tec Silver! Řezný materiál pro nejdelší životnost a maximální spolehlivost při vrtání do materiálů ISO P a ISO K Novinka: Nový druh PVD WXP40 pro delší životnost při vrtání do materiálů ISO P, ISO M a ISO S vyvinutý speciálně jako středová destička broušená ze všech stran řezná hrana s 0 nafázováním ostrá geometrie řezné hrany Walter vrtání 29

32 HRUBOVACÍ VYVRTÁVACÍ TYČE Walter Boring s Walter Capto : vyvrtávácí tyče NÁSTROJ vyvrtávací nástroj se dvěma břity s Walter Capto a upínačem ScrewFit rozsah průměrů mm s kazetami rozsah průměrů mm s můstkem z hliníku vnitřní přívod chlazení až k břitu pro symetrické a radiálně přesazené hrubování přesně sladěné adaptéry a prodloužení modulární možnosti rozšíření rozsáhlý sortiment vyměnitelných břitových destiček CC.. a WC.. vyměnitelné břitové destičky se speciální geometrií (E47) pro vyvrtávání PŘÍNOS PRO VÁS stabilní, kompaktní nástrojový systém pro spolehlivé a hospodárné použití žádná změna délky při přestavení průměru vyměnitelné břitové destičky pro všechny materiálové skupiny s velmi dobrým chováním při lámání třísky nástroj použitelný ve dvou metodách hrubování díky Walter Capto je možné přenášet vyšší točivé momenty vyladěno na systém přesného vyvrtávání Walter Precision rozsáhlý program modulárních komponent: adaptéry, prodloužení atd. velmi snadná manipulace POUŽITÍ k vyvrtání od středních (od 20 mm) do velkých průměrů (do 640 mm) pro hluboké otvory a velké délky vyložení použitelné také na málo výkonných strojích díky radiálně přesazenému umístění kazet univerzální možnosti použití v oblasti rozšiřování otvorů pro použití ve všeobecném strojírenství, energetickém a automobilovém průmyslu CC..E47 Walter Boring MEDIUM, Walter Boring MAXI 30

33 Walter Capto TM kazeta kazeta můstek z hliníku kazeta Typy: B3220.T. B3220.C. Walter vrtání 31

34 DOKONČOVACÍ VYVRTÁVACÍ TYČE Walter Precision s Walter Capto : se systémem k nejvyšší přesnosti NÁSTROJ jednobřitý nástroj na přesné vyvrtávání, s komfortním analogovým odečítáním Walter Capto a upínač ScrewFit přesné nastavení bez vůle systém B4030 je samovyvažující rozsah průměrů mm s vrtacími tyčemi a kazetami rozsah průměrů mm v můstkovém provedení z hliníku B3230.C s kazetami k dodání také jako sada bez problémů použitelné ke zpětnému obrábění přívod chlazení až k břitu přesnost nastavení 0,002 mm adaptéry a prodloužení vyladěné na systém sortiment vyměnitelných břitových destiček vyladěný na přesné vyvrtávání POUŽITÍ vhodné pro všechny materiálové skupiny pro dokončovací obrábění přesných otvorů (IT6) otvory od 2 mm do 640 mm oblasti použití: všeobecné strojírenství, výroba přesných dílů, automobilový a letecký průmysl Walter Capto TM Walter Precision MINI, Walter Precision MEDIUM, Walter Precision MAXI 32

35 bez problémů použitelné ke zpětnému obrábění PŘÍNOS PRO VÁS vysoce přesný, stabilní a hospodárný nástrojový systém základní tělo může se 3 velikostmi kazet pokrýt široký rozsah průměrů žádná změna délky při přestavení průměru vysoká kvalita povrchu díky vyváženým nástrojům rozsáhlý sortiment vyměnitelných břitových destiček lze použít tříbřité vyměnitelné břitové destičky flexibilita díky rozsáhlému programu modulárních komponent: adaptéry, prodloužení atd. servis Typy: B3220.T. B3220.C. Walter vrtání 33

36 DOKONČOVACÍ VYVRTÁVACÍ TYČE Walter Precision Digital s Walter Capto : digitálně k větší přesnosti NÁSTROJ vysoce přesný nástroj na přesné vyvrtávání s optoelektronickým odměřovacím systémem digitální displej k nastavení s přesností na μm upínač Walter Capto modulární struktura s vrtacími tyčemi a můstky v rozsahu průměrů mm vyměnitelné břitové destičky s pozitivním základním tvarem vrtací tyče ze slinutých karbidů s průměrem od 2 do 10 mm 3 řezné hrany na vyměnitelnou břitovou destičku 2 velikosti destiček pro kompletní program přesné seřízení bez vůle (0,002 mm na průměru) bezúdržbové automatické vyrovnání nevyváženosti n max = ot/min s vnitřním přívodem chlazení: chladí přesně v místě obrábění optimální pro technologie MMS POUŽITÍ jeden nástroj pro všechny materiálové skupiny pro konečné vrtání na čisto ideálně vhodné pro všeobecné strojírenství, pro letecký a kosmický průmysl a nástrojaře a výrobce forem PŘÍNOS PRO VÁS vyvarování se seřizovacích chyb díky nejsnazší možné manipulaci s použitím digitálního displeje nižší náklady na obrábění, protože je možné díky vyvážení použít vyšší řezné parametry nejvyšší kvalita obrobku s lepším povrchem a kruhovitostí díky vyvážení optimální řezné parametry v každém materiálu: široká nabídka vyměnitelných břitových destiček pro optimální přizpůsobení obráběcímu úkolu modulární rozhraní Walter Capto přináší flexibilitu a snížené skladovací nároky hospodárné řešení díky základnímu tělu o průměru mm vrtací tyč VHM Walter Precision DIGITAL K dodání také jako sada 34

37 digitální displej Walter Capto TM digitální displej Walter Capto TM kazeta Typy: B4035.C. Walter vrtání 35

38 SOUSTRUŽENÍ Walter 3 Soustružení ISO 4 Zapichování a upichování 12 VRTÁNÍ A ZÁVITOVÁNÍ Walter Titex 19 Vrtáky VHM 20 Walter 25 Vrtáky do plna 26 Výhrubníky 28 Vyvrtáváky 32 Walter Prototyp 37 Závitníky HSS-E-PM 38 Závitníky HSS-E 40 FRÉZOVÁNÍ Walter Prototyp 43 Frézy VHM 44 Walter 49 Frézy nové generace 51 Řezné materiály 58 Speciální frézy PKD 60 Podívat se na video o inovacích: Naskenujte kód QR nebo přímo na

39 Inovace výrobků Vydání Závitování _INOVACE NÁSTROJŮ PRO ZÁVITOVÁNÍ Přesné závity, spolehlivé procesy

40 ZÁVITNÍKY HSS-E-PM Walter Prototyp Prototex Eco Plus: vysoce výkonný nástroj pro maximální produktivitu při závitování ROZSAH ROZMĚRŮ M: M2 M30 MF: M6 x 0,75 M22 x 1,5 UNC: UNC2 UNC 5 /8 UNF: UNF4 UNF 5 /8 G: G 1 /8 G1 NÁSTROJ univerzálně použitelný vysoce výkonný závitník (HSS-E-PM) pro průchozí závity povlak THL, alternativní povlak TIN náběh tvaru B tolerance: 6HX, 6GX, 2B a G-X délky: M varianty: LH (levý závit) KR (radiální chladicí kanál) povlak THL (nebo TIN) POUŽITÍ závity do průchozích otvorů až 3,5 x D N ISO P: oceli s pevností v tahu od 500 do N/mm 2 ISO M: nerezové oceli s pevností v tahu až N/mm 2 ISO K: převážně GJS (GGG) materiály ISO N: hliníkové slitiny k tváření slitiny AlSi s podílem Si až 12 % měď a slitiny mědi jako vedlejší použití volitelně s radiálním vnitřním chlazením PŘÍNOS PRO VÁS řezný materiál velmi odolný proti opotřebení díky nové předúpravě vysoká životnost dosažená optimalizovanou geometrií v oblasti náběhu omezení počtu nástrojů díky možnosti univerzálního použití v širokém spektru materiálů méně výměn nástrojů a optimální vytížení stroje díky vysokým řezným rychlostem a dlouhé životnosti snížení nákladů na maziva při volitelném obrábění MMS v oceli, litině a hliníkových slitinách Prototex Eco Plus Typ: EP

41 HSS-E-PM Vnější kuličkové ložisko Prototex Eco Plus průchozí závit M12x1.5 tolerance stopky h9 Materiál obrobku: C56E2 (1.1219) Pevnost: cca N/mm² Nástroj: Prototex Eco Plus EP M12x1.5 Povlak: THL Typ otvoru: průchozí otvor Hloubka závitu: 8 mm Chladivo a mazivo: emulze 7 % Řezné parametry Konkurence Prototex Eco Plus n 663 min min 1 v c 25 m/min 25 m/min Porovnání životnosti (počet závitů) Konkurence 500 Prototex Eco Plus NOVÉ OZNAČENÍ NA OBALU EP M8 6HX Prototex Eco Plus HSS-E-PM THL /13 Tabulka s použitím hlavní použití Barva skupin materiálů ISO P M K N S H O Walter Prototyp závitování 39

42 ZÁVITNÍKY HSS-E Walter Prototyp Paradur X pert K specialista na obrábění litiny ROZSAH ROZMĚRŮ M: M3 M20 povlak TAFT NÁSTROJ HSS-E-PM závitník pro závitování slepých a průchozích otvorů přímé drážkování tolerance: 6HX POUŽITÍ ideální pro závitování slepých a průchozích otvorů do hloubky závitu 3 x D N a pevnosti v tahu N/mm² ISO K: hlavní použití: GJL (GG) vedlejší použití: GJS (GGG) ISO N: slitiny AlSi s podílem Si > 12 % tvar náběhu C HSS-E-PM PŘÍNOS PRO VÁS hospodárná výroba závitů při menších a středních dávkách velmi robustní, spolehlivý nástroj Paradur X pert K Typ: K CELÁ ŘADA X PERT jednoduchý výběr, rychle k obrábění X pert P X pert M X pert K X pert N P M K N S H O P M K N S H O P M K N S H O P M K N S H O C C C C C C C C C C C C C C 40

43 ZÁVITNÍKY HSS-E Walter Prototyp Prototex X pert N a Paradur X pert N tandem pro obrábění hliníku ROZSAH ROZMĚRŮ Prototex X pert N M: M2 M10 Paradur X pert N M: M1.6 M20 MF: M8x1 M20 x 1.5 UNC: UNC2 UNC 3 /8 G: G 1 /8 lamač s tvarem náběhu B NÁSTROJ Prototex X pert N závitník pro průchozí otvory HSS-E tolerance: 6H Paradur X pert N závitník pro slepé otvory HSS-E tolerance: 6H, 6G, 2B, 3B dodává se jako varianta se sníženým počtem drážek pro spolehlivý odvod třísek velkými drážkami závity pro vložky: EG M, EG UNC, EG UNF bez povlaku HSS-E POUŽITÍ závit do hloubky závitu 3 x D N materiály tvořící dlouhou třísku do pevnosti v tahu 700 N/mm² ISO N: slitiny AlSi s podílem Si až 12 % čistá měď ISO S: titan (čistý) a nelegované niklové materiály termoplasty úhel šroubovice 35 s tvarem náběhu C Prototex X pert N Paradur X pert N Typ: N20219 Typ: N PŘÍNOS PRO VÁS hospodárná výroba závitů při menších a středních dávkách vysoká spolehlivost na základě velmi dobré tvorby třísky, které je dosaženo povrchem bez povlaku nedochází k proříznutí v měkkých materiálech Paradur X pert N Varianta s redukovaným počtem drážek pro spolehlivou výrobu hlubokých závitů do slepých otvorů v měkkých materiálech. Prohlédnout si video o výrobku: Naskenujte kód QR nebo přímo na Walter Prototyp závitování 41

44 SOUSTRUŽENÍ Walter 3 Soustružení ISO 4 Zapichování a upichování 12 VRTÁNÍ A ZÁVITOVÁNÍ Walter Titex 19 Vrtáky VHM 20 Walter 25 Vrtáky do plna 26 Výhrubníky 28 Vyvrtáváky 32 Walter Prototyp 37 Závitníky HSS-E-PM 38 Závitníky HSS-E 40 Frézování Walter Prototyp 43 Frézy VHM 44 Walter 49 Frézy nové generace 51 Řezné materiály 58 Speciální frézy PKD 60 Podívat se na video o inovacích: Naskenujte kód QR nebo přímo na

45 Inovace výrobků Vydání Frézování _Inovace nástrojů pro frézování S dobrým chlazením k vyššímu výkonu

46 FRÉZY VHM Walter Prototyp Proto max TG : univerzální v použití, extrémně výkonné typičtí tough guys NOVINKA 2013 Nástroj univerzální velmi výkonná fréza bez rohového rádiusu rozsah průměrů od 2 do 25 mm úhel šroubovice 50 3, 4 a 5 břitů dodává se s podbroušenou vodicí částí a bez ní (d2) stopka podle DIN 6535 HA a HB povlak TAT prohloubený prostor pro třísky pro bezpečný odchod třísek u plných drážek do 0,9 x D c Použití Hlavní použití: materiálová skupina ISO P Vedlejší použití: materiálové skupiny ISO M, K a S k hrubování a dokončování plné drážky až do 0,9 x D c k frézování kapes, šikmé zanoření a frézování kontur díky podbroušené vodicí části vhodné také k obrábění hlubších kavit oblasti použití: všeobecné strojírenství, energetický průmysl, medicínská technika, letecký a vesmírný průmysl a automobilový průmysl zesílené jádro pro vysokou stabilitu Přínos pro vás vysoká spolehlivost díky zesílenému jádru v zadní oblasti a velkému prostoru pro třísky v přední oblasti nejnovější povlak TAT umožňuje nejvyšší produktivitu s řeznými parametry vyššími až o 50 % oproti běžně prodávaným produktům, příp. zvýšení životnosti až o 100 procent méně vylamování břitů na základě nového substrátu a inovativní úpravy břitu, a tím vyšší spolehlivost Prohlédnout si video o výrobku: Naskenujte kód QR nebo přímo na 44

47 podbroušená vodicí část NOVINKA: vrstva TAT pro řezné parametry vyšší až o 50 % Rozdělovač Materiál obrobku: X40CrMoV5 (1.2344) ISO P Pevnost: 700 N/mm 2 Nástroj: Proto max TG H Řezné parametry Konkurence Proto max TG Ø 16 mm 16 mm z 4 4 ae 16 mm 16 mm ap 8 mm 8 mm vc 54 m/min 54 m/min n min min -1 fz 0,04 mm 0,04 mm vf 172 mm/min 172 mm/min Životnost v metrech Konkurence % Proto max TG Walter Prototyp frézování 45

48 FRÉZY VHM Walter Prototyp Proto max Inox: nyní také s rozhraním ConeFit NOVINKA 2013 Nástroj vysoce výkonná fréza VHM speciálně určená pro obrábění nerezových materiálů dodává se s rohovým rádiusem a bez něj poloměr špičky od 0,5 do 4 mm rozsah průměrů od 10 do 25 mm úhel šroubovice 50 4 a 5 břitů rozhraní ConeFit od E10 do E25 povlak TAA Geometrie pro materiály ISO M a ISO S Použití Hlavní použití: materiálová skupina ISO M Vedlejší použití: materiálová skupina ISO S k hrubování a dokončování obrábění plných drážek do 0,55 x D c frézování kapes, šikmé zanoření a frézování kontur ideálně vhodné na strojích s vnitřním přívodem chlazení oblasti použití: všeobecné strojírenství, energetický průmysl, medicínská technika, letecký a vesmírný průmysl a automobilový průmysl povlak TAA vyústění chlazení Proto max Inox s rozhraním ConeFit H2EC34217 metrická H2EC38217 metrická s rohovým rádiusem Přínos pro vás až o 50 % větší maximální obráběný objem v porovnání s běžnými modulárními nástroji velký obráběný objem, a tím vysoká produktivita při obrábění nerezových ocelí běh bez vibrací díky speciálnímu nerovnoměrnému dělení měkký řez dosažený optimalizovanou mikrogeometrií na základě vnitřního přívodu chlazení nejlepší spolehlivost díky optimálnímu odvodu třísky maximální životnost díky nejnovějšímu povlaku TAA a vnitřnímu přívodu chlazení 46

49 NOVINKA 2013 Nástroj vysoce výkonná fréza VHM se speciální geometrií pro vysoký posuv k obrábění nerezových ocelí rozsah průměrů od 10 do 25 mm úhel šroubovice 50 4 břity rozhraní ConeFit od E10 do E25 povlak TAA speciální geometrie pro vysoké posuvy u materiálů ISO M a ISO S povlak TAA vyústění chlazení Proto max Inox s profilem Flash H2EC94717 Vzorový obrobek Materiál obrobku: X6CrNiMoTi17 (1.4571) ISO M Pevnost: 700 N/mm 2 Nástroj: Proto max Inox s rozhraním ConeFit H2EC38217-E Řezné parametry dosud bez IK Proto max Inox s IK Ø 12 mm 12 mm z 4 4 ae 10 mm 10 mm ap 2 mm 2 mm vc 82 m/min 82 m/min n min min -1 fz 0,05 mm 0,05 mm vf 433 mm/min 433 mm/min Životnost v metrech dosud % Proto max Inox Walter Prototyp frézování 47

50 SOUSTRUŽENÍ Walter 3 Soustružení ISO 4 Zapichování a upichování 12 VRTÁNÍ A ZÁVITOVÁNÍ Walter Titex 19 Vrtáky VHM 20 Walter 25 Vrtáky do plna 26 Výhrubníky 28 Vyvrtáváky 32 Walter Prototyp 37 Závitníky HSS-E-PM 38 Závitníky HSS-E 40 FRÉZOVÁNÍ Walter Prototyp 43 Frézy VHM 44 Walter 49 Frézy nové generace 51 Řezné materiály 58 Speciální frézy PKD 60 Podívat se na video o inovacích: Naskenujte kód QR nebo přímo na

51 Inovace výrobků Vydání Frézování _INOVACE NÁSTROJŮ PRO FRÉZOVÁNÍ Výkon na břitu

52

53 SÍLA A DYNAMIKA: BLAXX A TIGER TEC SILVER Produktivita a spolehlivost Když jsou ve výrobě optimalizované všechny parametry ohledně maximálního výkonu, spočívá rozhodující faktor ve zřejmě nejmarkantnějším bodu procesního řetězce: tam, kde se setkává nástroj a obrobek. Přesně tam se totiž rozhoduje, zda lze skutečně realizovat požadovanou kvalitu výrobku. Zde mohou být uvedeny do praxe nákladné vývojové scénáře nebo mohou ztroskotat a zapříčinit obrovské náklady. Zapotřebí je spolehlivý systém, který se vyznačuje absolutní přesností a maximálně dlouhou životností. Základem fréz Walter Blaxx je nově vyvinuté, neuvěřitelně robustní tělo nástroje, které je osazeno nejvýkonnějšími vyměnitelnými břitovými destičkami Walter: powered by Tiger tec Silver. To, že se inovativní firmy mohou spolehnout na takový systém, jim dává možnost rozvinout jejich skutečné silné stránky: vývoj a výrobu imponujících výrobků. Walter frézování 51

54 FRÉZY NOVÉ GENERACE Walter Blaxx TM ježkové frézy F5138: noví flexibilní siláci NOVINKA 2013 NÁSTROJE plnozubá ježková fréza F5138 se 4břitými, tangenciálními vyměnitelnými břitovými destičkami osazena systémovými vyměnitelnými břitovými destičkami LNHU z programu rohových fréz Blaxx F5141 rozsah průměrů mm 2 různé délky řezných hran pro každý průměr powered by Tiger tec Silver, k dispozici 4 druhy (WKP25S, WKP35S, WSM35S, WSP45S) měkce řezající geometrie díky spirálovým řezným hranám s vnitřním přívodem chlazení u všech břitů vytváří na součásti konturu téměř bez odsazení se speciální povrchovou úpravou pro ochranu proti korozi a opotřebení POUŽITÍ k rohovému frézování a dokončování všech ocelových a litinových materiálů, nerezových ocelí, těžko obrobitelných materiálů a neželezných kovů použitelné ve všech odvětvích: automobilový průmysl, letecký a kosmický průmysl, všeobecné strojírenství atd. přívod chlazení ke každému břitu systémová vyměnitelná břitová destička: LNHU1306 tělo chráněné proti opotřebení Typ: F5138/Ø40/Z2 s ScrewFit Typ: F5138/Ø80/Z5 s upnutím pomocí otvoru Nová generace fréz Blaxx TM Typ: F

55 PŘÍNOS PRO VÁS Vysoká spolehlivost díky stabilnímu provedení velký objem slinutého karbidu ve směru řezné síly speciální povrchová úprava těla nástroje a zesílené jádro Vysoká hospodárnost 4 řezné hrany na vyměnitelnou břitovou destičku až o 30 % vyšší posuv na zub možnost frézování téměř bez odsazení Powered by Tiger tec Silver přesvědčivé řezné parametry a vysoká spolehlivost díky zcela novému poměru tvrdosti a houževnatosti Tangenciální spolehlivost s Blaxx TM a Tiger tec Silver Prohlédnout si video o výrobku: Naskenujte kód QR nebo přímo na F c Powered by Silný řez díky velkému objemu slinutého karbidu ve směru řezné síly F c Nejlepší tuhost díky velkému průřezu materiálu v těle frézy Přefrézování skříně převodovky, mezistěn a ok Materiál obrobku: Nástroj: Řezná destička Řezný materiál: EN-GJS (GGG50), ISO-K F5138/Ø63/Z4/Lc45 LNHU130608R-L55T WKP25S Řezné parametry Konkurence Blaxx TM F5138 Počet zubů 4 4 v c 320 m/min 240 m/min f z 0,25 mm 0,26 mm a p 12 mm 40 mm a e 8 mm 28 mm Porovnání: Obráběný objem Q [cm 3 /min] 155 Konkurence % Blaxx TM F Walter frézování 53

56 FRÉZY NOVÉ GENERACE Walter Blaxx TM rohová fréza: vyšší posuv bez odsazení DOPLNĚNÍ SORTIMENTU 2013 NÁSTROJE NOVINKA tangenciální rohová fréza F5041, F5141 a F5241 se 4břitou vyměnitelnou břitovou destičkou rozsah průměrů mm NOVINKA 3 hloubky řezu: 8, 12 a 15 mm 4 druhy slinutého karbidu: WKP25S, WKP35S, WSM35S a WSP45S powered by Tiger tec Silver NOVINKA geometrie L85T pro obrábění hliníku vysoce přesný vystředěný a rovinný běh měkce řezající geometrie díky spirálovým řezným hranám přesně 90 na součásti speciální povrchová úprava skýtá ochranu proti korozi a opotřebení POUŽITÍ pro rohové a rovinné frézování všech ocelových a litinových materiálů, nerezových ocelí, těžko obrobitelných materiálů a hliníku velmi všestranně použitelné: automobilový průmysl, letecký a kosmický průmysl, všeobecné strojírenství atd. PŘÍNOS PRO VÁS Vysoká spolehlivost díky stabilnímu provedení velký objem slinutého karbidu ve směru řezné síly speciální povrchová úprava těla nástroje a zesílené jádro Vysoká hospodárnost 4 řezné hrany na vyměnitelnou břitovou destičku až o 30 % vyšší posuv na zub možnost frézování téměř bez odsazení Powered by Tiger tec Silver 2 druhy CVD (WKP25S a WKP35S) na obrábění oceli a litiny 2 druhy PVD (WSM35S a WSP45S) na ocel, nerezové oceli a těžko obrobitelné materiály pozitivní řez 4 použitelné řezné hrany s přesnými 90 tangenciální vyměnitelné břitové destičky LNHU R-L55T tělo chráněné proti opotřebení speciální povrchovou úpravou Powered by Nová generace fréz Blaxx TM Typ: F

57 VELIKOST Blaxx TM F5041 rozsah průměrů mm střední a malé rozteče zubů hloubka řezu 8 mm rádius VBD R0,4 R2,0 mm vyměnitelná břitová destička: LNHU0904 Blaxx TM F5141 rozsah průměrů mm střední a malé rozteče zubů hloubka řezu 12 mm rádius VBD R0,8 R3,2 mm vyměnitelná břitová destička: LNHU1306 NOVINKA: Blaxx TM F5241 rozsah průměrů mm střední a malé rozteče zubů hloubka řezu 15 mm rádius VBD R0,8 R2,5 mm vyměnitelná břitová destička LNHU Blaxx TM Typ: F5041.W... Blaxx TM Typ: F5141.B... Blaxx TM Typ: F5241.B... VARIANTY GEOMETRIE L55T univerzální pro střední podmínky obrábění univerzálně použitelný u většiny materiálů Blaxx TM : až o 30 procent vyšší posuvy umožněné tangenciálním uspořádáním vyměnitelných břitových destiček Materiál obrobku: GGG50, ISO K Nástroj: rohová fréza, průměr 80 mm Vyměnitelná břitová destička: LNHU130608R-L55T Řezný materiál: WKP25S NOVINKA: L85T ostrá pro obrábění hliníku malé řezné síly ostrá řezná hrana Řezné parametry v c 264 m/min a p 8 mm a e 50 mm Porovnání: posuv na zub f z [mm] dosud 0, % Prohlédnout si animaci: Naskenujte kód QR nebo přímo na Blaxx TM s WKP25S 0,26 0 0,10 0,20 0,30 Walter frézování 55

58 FRÉZY NOVÉ GENERACE Walter Blaxx TM dělicí fréza F5055: spolehlivé dělení a drážkování NOVINKA 2013 NÁSTROJE dělicí fréza F5055 s jednobřitou řeznou destičkou rozsah průměrů mm šířky břitů: 2,0, 3,0 a 4,0 mm vysoce přesný vystředěný a rovinný běh upínání destičky v tělese se silovým a tvarovým spojem 2 druhy slinutého karbidu: WSM33S a WSP43S powered by Tiger tec Silver jednoduše ovladatelné samoupínání řezné destičky POUŽITÍ k dělení a drážkování všech ocelových a litinových materiálů, nerezových ocelí a těžko obrobitelných materiálů hodí se pro všechna odvětví: automobilový průmysl, letecký a kosmický průmysl, všeobecné strojírenství atd. Přínos pro vás Maximální spolehlivost vedení řezné síly do pevné části lůžka destičky extrémně vysoké přídržné síly díky optimalizovanému upínacímu prstu upínání břitové destičky se silovým a tvarovým spojem Nízké náklady na skladování systémové řezné destičky, použitelné v dělicích frézách a zapichovacích držácích Powered by Tiger tec Silver 2 druhy PVD (WSM33S a WSP43S) na ocel, nerezové oceli a těžko obrobitelné materiály vysoká stabilita díky vedení řezné síly do pevné části lůžka destičky extrémně vysoké přídržné síly díky optimalizovanému upínacímu prstu nejvyšší produktivita díky řezným materiálům Tiger tec Silver Nová generace fréz Blaxx TM Typ: F

59 VARIANTY GEOMETRIE CE4 stabilní pro střední až vysoké posuvy dobré zúžení třísky stabilní řezná hrana extrémně vysoké přídržné síly díky optimalizovanému upínacímu prstu CF5 univerzální univerzální použití pro většinu materiálů malé až střední posuvy CF6 lehce řezající dobré podmínky obrábění malé posuvy k obrábění neželezných kovů malá řezná síla tvarový spoj břitové destičky v lůžku destičky, díky tomu žádná ztráta během obrábění řezné síly jsou zachycovány v pevné, nikoli flexibilní části nástroje Dělení vstupní příruby Materiál obrobku: Nástroj: Řezná destička: Řezný materiál: St 52, ISO P F5055/Ø80/Z07/SB2 SX-2E200N02-CF5 WSM33S Řezné parametry dosud Blaxx TM Počet zubů 7 7 v c 138 m/min 138 m/min f z 0,06 mm 0,06 mm v f 231 m/min 231 m/min a p 8 mm 8 mm a e 2,2 mm 2,0 mm Porovnání: velikost opotřebení po 240 součástech (v mm) 62 % dosud 0,13 Blaxx TM 0,05 0 0,375 0,75 1,125 1,5 Walter frézování 57

60 ŘEZNÉ MATERIÁLY Walter Tiger tec Silver: houževnatý a odolný s povlakem PVD-Al 2 O 3 POVLAK celosvětově jedinečný povlak PVD z oxidu hlinitého nejvyšší houževnatost řezného materiálu dosažená minimálním teplotním namáháním během procesu povlakování nejlepší ochrana proti přívodu tepla do břitu díky ochranné tepelné zábraně v podobě oxidu hlinitého mimořádně hladká čelní plocha pro nízký otěr v procesu obrábění VYMĚNITELNÉ BŘITOVÉ DESTIČKY pro rohové a ježkové frézy Blaxx F5.41 a F5138 s různými rádiusy VBD pro všechny běžné nástroje ze sortimentu fréz Walter, jako jsou např.: Xtra tec rovinná a rohová fréza F4033, F4047, F4048, F4041, F4042 Xtra tec kotoučová fréza F4053, F4153, F4253 Xtra tec ježková fréza F4038, F4138, F4238, F4338 Malý výběr z mnohostranného sortimentu Tiger tec Silver DRUHY označení WSM35S a WSP45S hlavní použití: obrábění nerezových ocelí a těžko obrobitelných materiálů WSP45S rovněž pro obrábění ocelí Odolnost proti opotřebení Přínos pro vás velká spolehlivost díky jedinečné kombinaci odolnosti proti opotřebení a tuhosti vysoká produktivita při obrábění exotických materiálů díky celosvětově jedinečnému povlaku Walter PVD-Al 2 O 3 snížená tvorba nárůstku díky extrémně hladkým povrchům spolehlivé zjišťování opotřebení díky dvoubarevnému povlaku Tiger tec WSM35S WSP45S Houževnatost 58
