Parobrzdná deska FERMACELL Vapor bezpečnéřešení difúzně otevřených konstrukcí. Dipl.- Ing. Jaroslav Benák
|
|
- Emil Slavík
- před 8 lety
- Počet zobrazení:
Transkript
1 Parobrzdná deska FERMACELL Vapor bezpečnéřešení difúzně otevřených konstrukcí Dipl.- Ing. Jaroslav Benák
2 Historie sádrovláknitých desek FERMACELL Použití v Evropě více než 38 let Použití v ČR více než 14 let = zkušenosti FERMACELL originál je pouze jeden

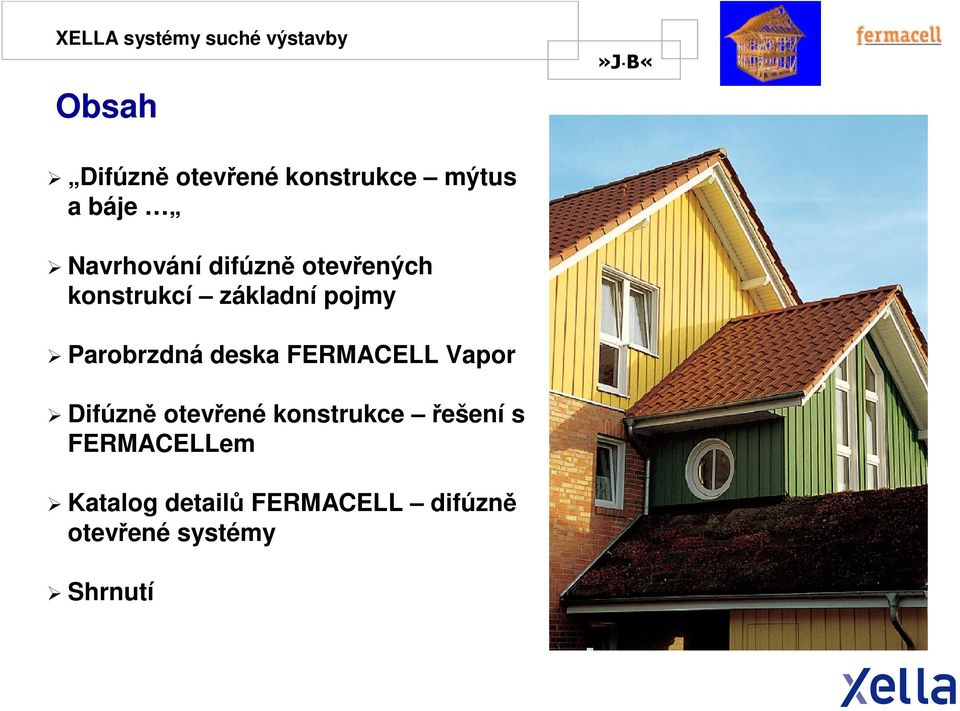

3 Obsah Difúzně otevřené konstrukce mýtus a báje Navrhování difúzně otevřených konstrukcí základní pojmy Parobrzdná deska FERMACELL Vapor Difúzně otevřené konstrukce řešení s FERMACELLem Katalog detailů FERMACELL difúzně otevřené systémy Shrnutí
4 Difúzně otevřené konstrukce mýtus a báje Interpretace v praxi: Nový módní trend DÝCHAJÍCÍ DŮM - nemusím větrat, vlhkost projde stěnou Už žádný skleník Strach ze špatné montáže = kvalita stavby Vyschnutí konstrukce Otázky: Jak moc difúzně otevřená má být konstrukce? Cena? Zkušenosti? Použití v praxi?

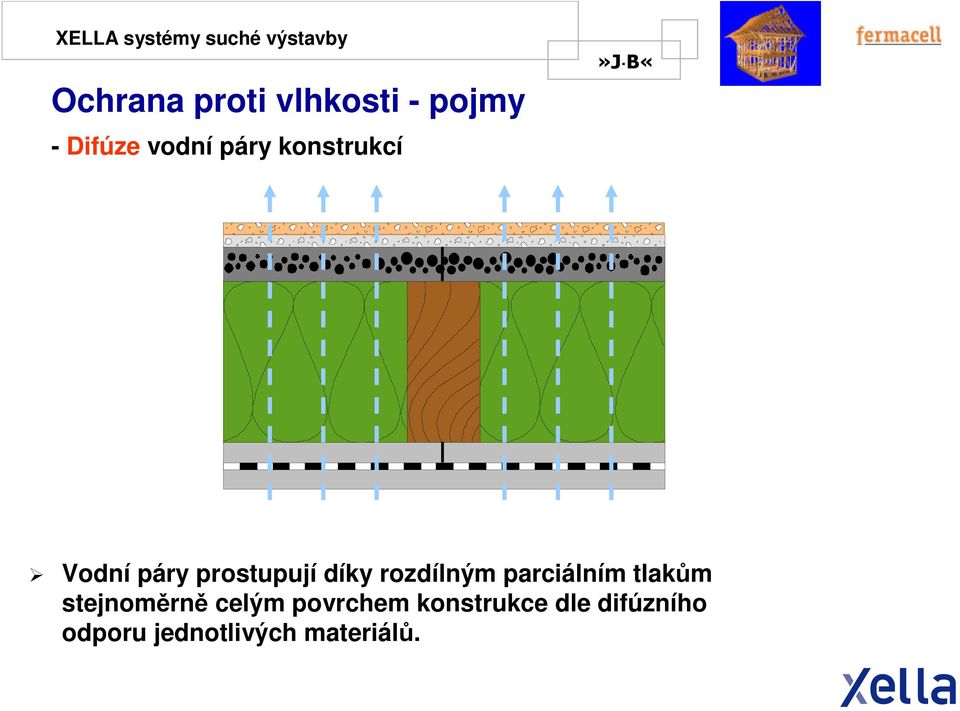

5 Ochrana proti vlhkosti - pojmy - Difúze vodní páry konstrukcí Vodní páry prostupují díky rozdílným parciálním tlakům stejnoměrně celým povrchem konstrukce dle difúzního odporu jednotlivých materiálů.

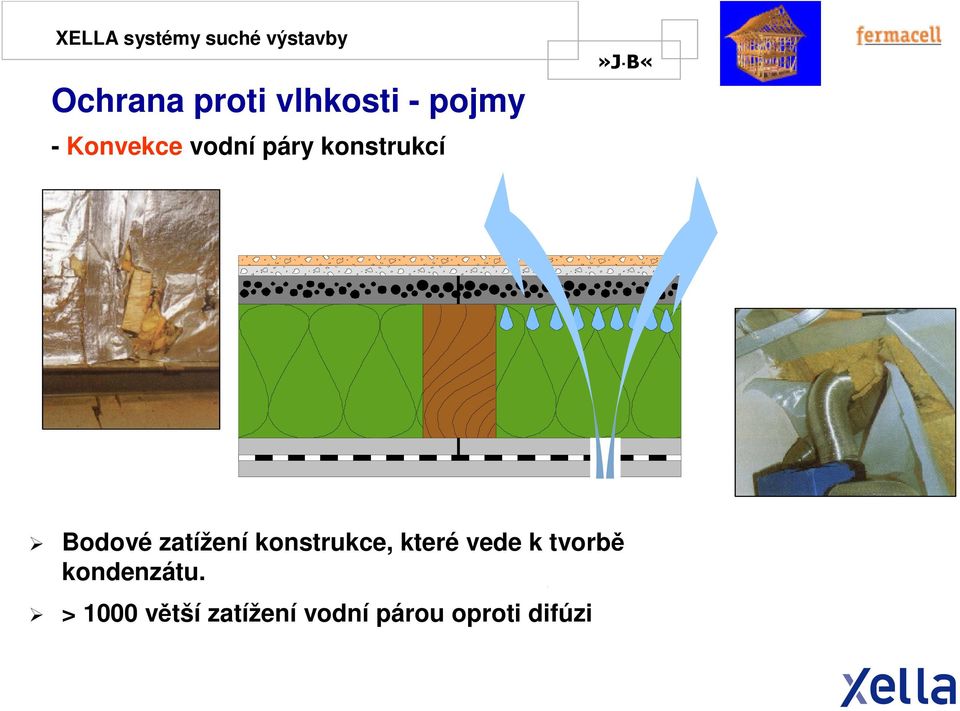

6 Ochrana proti vlhkosti - pojmy - Konvekce vodní páry konstrukcí Bodové zatížení konstrukce, které vede k tvorbě kondenzátu. > 1000 větší zatížení vodní párou oproti difúzi
7 Navrhování difúzně otevřených konstrukcí Dipl.- Ing. Jaroslav Benák

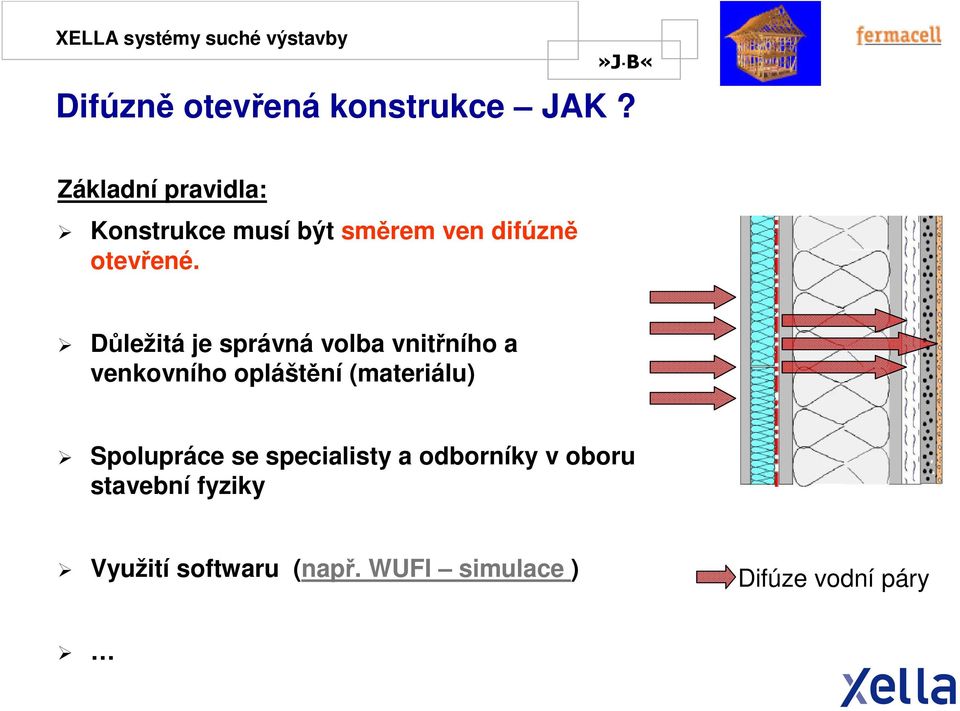

8 Difúzně otevřená konstrukce JAK? Základní pravidla: Konstrukce musí být směrem ven difúzně otevřené. Důležitá je správná volba vnitřního a venkovního opláštění (materiálu) Spolupráce se specialisty a odborníky v oboru stavební fyziky Využití softwaru (např. WUFI simulace ) Difúze vodní páry
9 Základní pravidla pro navrhování konstrukcí 1. Požadavky na stavby 2. Plánování spár a napojení 3. Pečlivé plánování detailů 4. Koordinace (spolupráce všech řemesel) 5. Neprůvzdušnost 6. Skladby konstrukcí bez kondenzátu 7. Odvětrávaná konstrukce 8.

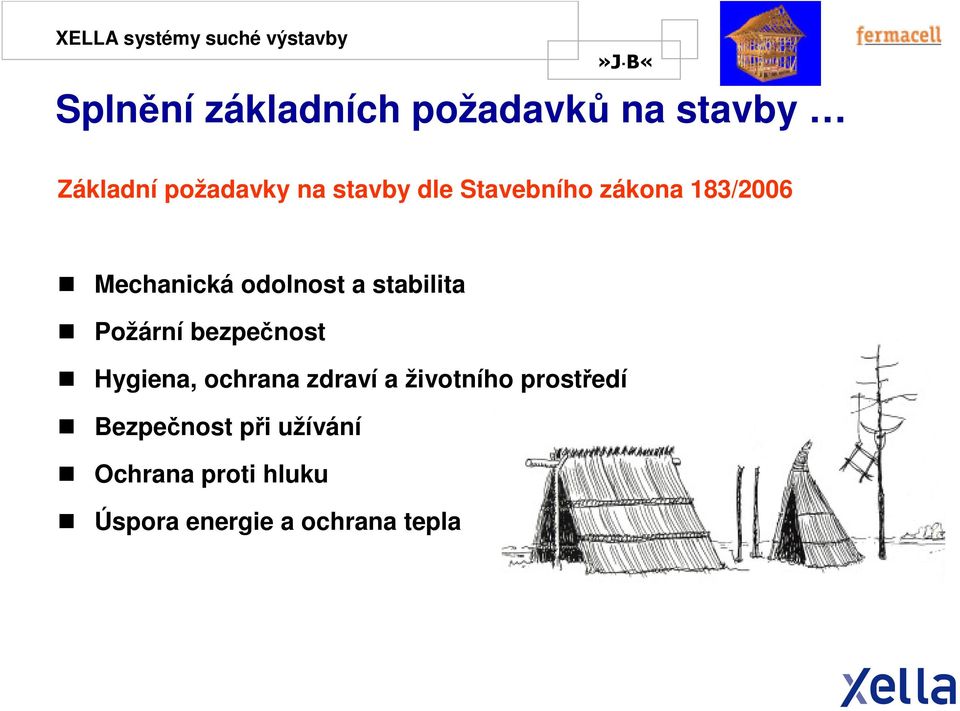

10 Splnění základních požadavků na stavby Základní požadavky na stavby dle Stavebního zákona 183/2006 Mechanická odolnost a stabilita Požární bezpečnost Hygiena, ochrana zdraví a životního prostředí Bezpečnost při užívání Ochrana proti hluku Úspora energie a ochrana tepla
11 Plánování spár a napojení Čím míň spár, průchodů a napojení - tím je jednoduší uhlídat správnost jejich provedení. Dobré plánování instalací v konstrukcích. Předsazená stěna vedení instalací.

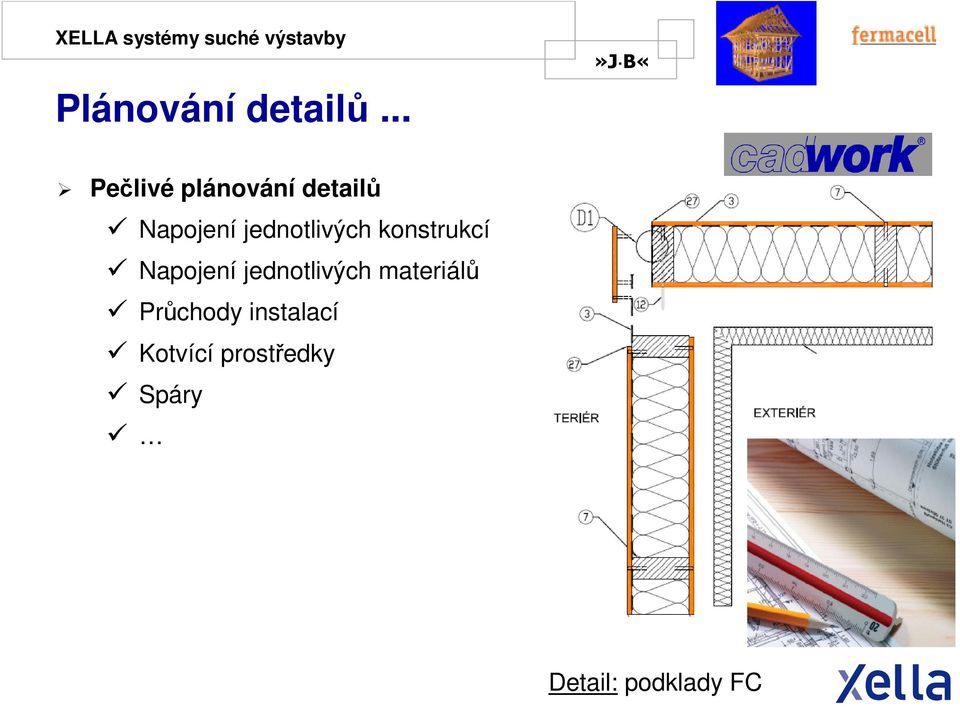

12 Plánování detailů... Pečlivé plánování detailů Napojení jednotlivých konstrukcí Napojení jednotlivých materiálů Průchody instalací Kotvící prostředky Spáry Detail: podklady FC
13 Koordinace Dobře naplánovaná koordinace na stavbě Spolupráce řemesel Pojem dřevostavba Vysvětlení dopadů (špatná montáž)
14 Neprůvzdušnost Kontrolovat vysvětlovat - kontrolovat Plánování neprůvzdušné roviny Neprůvzdušné vrstvy je nutno neprůvzdušně napojit. Kontrola na stavbě Detaily Školení montážníků Vysvětlení dopadů neprůvzdušná rovina
15 Skladby konstrukcí bez kondenzátu Dobře navržené skladby konstrukcí Spolupráce s odborníky software už to spočítá Správná volba a umístění materiálů ve skladbě Pravidlo: Konstrukce musí být směrem ven difúzně otevřené.

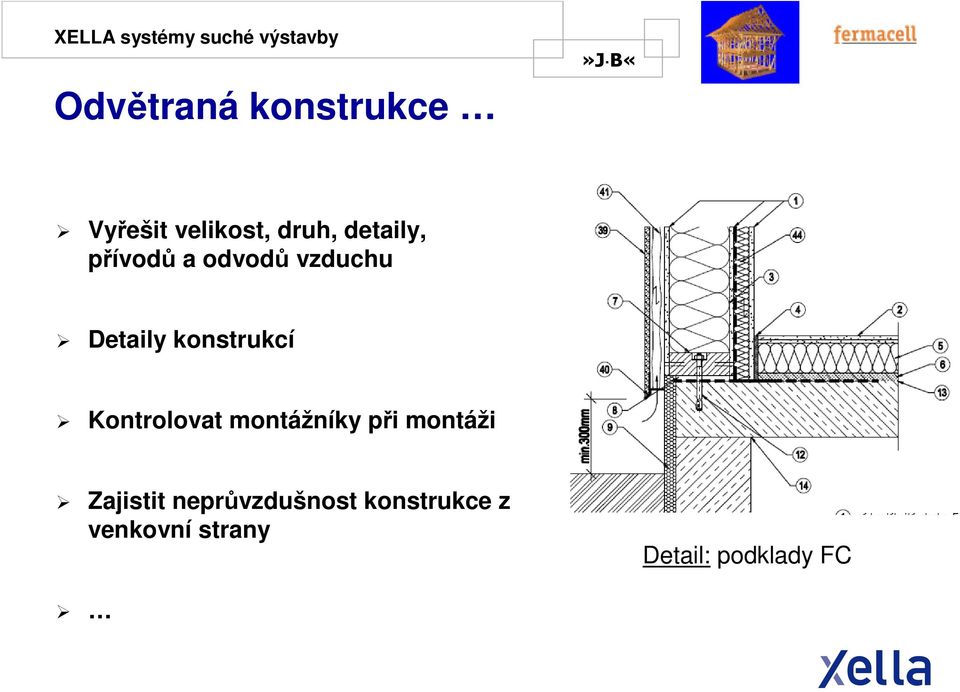

16 Odvětraná konstrukce Vyřešit velikost, druh, detaily, přívodů a odvodů vzduchu Detaily konstrukcí Kontrolovat montážníky při montáži Zajistit neprůvzdušnost konstrukce z venkovní strany Detail: podklady FC
17 Parobrzdná deska FERMACELL Vapor Dipl. Ing. (FH) Jaroslav Benák
18 Parobrzdná deska FERMACELL Vapor Popis Speciálně kašírovaná sádrovláknitá deska FERMACELL (deska + parobrzda) Výhody Úspora času při montáži Úspora financí Úspora pracnosti Jedna vrstva oproti 2 3 vrstvám
19 FERMACELL Vapor - jedna deska pro všechny aplikace Zdravotně nezávadná Protipožární Akustická Statické použití Evropsky certifikovaná Vlhké prostory Mimořádně zatížitelná Mechanická odolná Lehce zpracovatelná Kvalitní povrchy Dobré klima Kvalitní poradenství a servis
20 Parobrzdná deska FERMACELL Vapor Oblasti aplikace: Obvodové stěny s odvětrávanou fasádou Obvodové stěny s/bez instalační předstěny Obvodové stěny s kontaktním zateplovacím systémem Stropní a střešní konstrukce
21 Vlastnosti desek FERMACELL Vapor Rozměry Tloušťka 12,5; 15 mm Šířka 1249 mm Délka 2750 mm Objemová hmotnost objemová hmotnost 1150 ± 50 kg/m 3 Ostatní jmenovité hodnoty Ekvivalentní difúzní tloušťka s d > 3 m součinitel tepelné vodivosti λ 0,32 W/mK měrná tepelná kapacita c 1,1 kj/kgk roztažnost/smrštění při změně rel. vlhkosti o 30 % při 20 C 0,25 mm/m třída reakce na oheň dle ČSN EN A 2 s1, d0
22 Porovnání materiálů Materiál Součinitel difúzního odporu Tloušťka Ekvivalentní difúzní tloušťka µ d s d = µ x d Vzduch 1 5,0 cm 0,05 m Vláknité izolační materiály cm 0,10 0,20 m Dřevovláknitá izolace 5 10 cm 0,5 m Polystyren cm 2 5 m FERMACELL 13 1,25 cm 0,16 m Dřevotřísková deska ,5 cm 0,75 1,50m OSB ,5 cm 1,5 4,5m FERMACELL Vapor 240 1,25 cm 3m PE Folie 0,2 0,4 mm 20-40m Parobrzda 0,05 0,4 4,0m
23 Neprůvzdušnost desek FERMACELL Sádrovláknité desky FERMACELL jsou neprůvzdušné toto platí i pro statické spojení desek na sloupku (při rozteči sponek 150 mm). Spojení desek je rovněž neprůvzdušné (lepená i tmelená spára). desky na sraz Pozor u napojení na sousední stavební dílce, materiály atd.
24 Difúzně otevřené konstrukce řešení s FERMACELLEM Dipl.- Ing. Jaroslav Benák
25 Difúzně otevřené systémy řešení FERMACELL 8 mm omítkový systém 60 x 40 mm laťování FERMACELL Powerpanel HD / H 2 O 40 mm odvětrávaná dutina 12,5mm FERMACELL 60 x 180 mm stojka 180 mm Izolace 12,5mm FERMACELL Vapor 50 mm Izolace 50 X 50 mm Laťování / profil 12,5mm FERMACELL
26 Difúzně otevřené systémy řešení FERMACELL 8 mm omítkový systém 60 x 40 mm laťování FERMACELL Powerpanel HD / H 2 O 40 mm odvětrávaná dutina 12,5mm FERMACELL 60 x 180 mm stojka 180 mm Izolace 12,5mm FERMACELL Vapor
27 Difúzně otevřené systémy řešení FERMACELL 8 mm omítkový systém 15mm FERMACELL HD 60 x 180 mm stojka 180 mm Izolace FERMACELL Vapor 50 mm Izolace / nosná konstrukce 50 X 50 mm Laťování / profil 12,5mm FERMACELL
28 Difúzně otevřené systémy řešení FERMACELL Zateplovací systém 60 x 180 mm stojka 180 mm Izolace 12,5mm FERMACELL Vapor 50 mm Izolace / nosná konstrukce 12,5mm FERMACELL
29 Jak pomůže FERMACELL? certifikované materiálové charakteristiky desek FERMACELL statický předpis pro dimenzování konstrukcí výsledky zkoušek a posudky požárních konstrukcí výsledky akustických zkoušek pro optimální skladbu konstrukcí tepelně technické posouzení konstrukcí katalog detailů FERMACELL 32 normálních konstrukcí 51 difúzně otevřených konstrukcí poradenský a metodický servis servis přímo na stavbě
30 Katalog detailů FERMACELL - difúzně otevřené konstrukce Dipl.- Ing. Jaroslav Benák
31 Katalog detailů FERMACELL - difúzně otevřené konstrukce Obvodová stěna / základová deska Obvodová stěna / stropní konstrukce Obvodová stěna / střešní konstrukce Obvodová stěna / vnitřní stěna Vnější roh obvodových stěn Vnitřní roh obvodových stěn 51 detailů difúzně otevřených konstrukcí Okno / obvodová stěna Obvodová stěna / střešní konstrukce
32 Katalog detailů FERMACELL - difúzně otevřené konstrukce - obvodová stěna / základová deska
33 Katalog detailů FERMACELL- difúzně otevřené konstrukce - napojení obvodové stěny na strop
34 Katalog detailů FERMACELL - difúzně otevřené konstrukce - vnitřní roh obvodových stěn
35 Katalog detailů FERMACELL - difúzně otevřené konstrukce - obvodová stěna / okno
36 Parobrzdná deska FERMACELL Vapor bezpečnéřešení difúzně otevřených konstrukcí - Shrnutí Komplexnířešení Plánování, realizace & servis navazujeme kontakt s architektem, odborným znalcem a statikem pomáháme při konzultacích detailů a konstrukcí nabízíme servis přímo na stavbě
37 Děkuji Vám za pozornost. Dipl.- Ing. Jaroslav Benák Xella systémy suché výstavby Tel:
38 Děkuji Vám za pozornost. Desku která páru brzdí, do stěny si jistě dej, OSB ji jenom hyzdí, s Vaporem to bude nej". (Šmídek FERMACELL) Dipl.- Ing. Jaroslav Benák Xella systémy suché výstavby Tel: jaroslav.benak@xella.com
