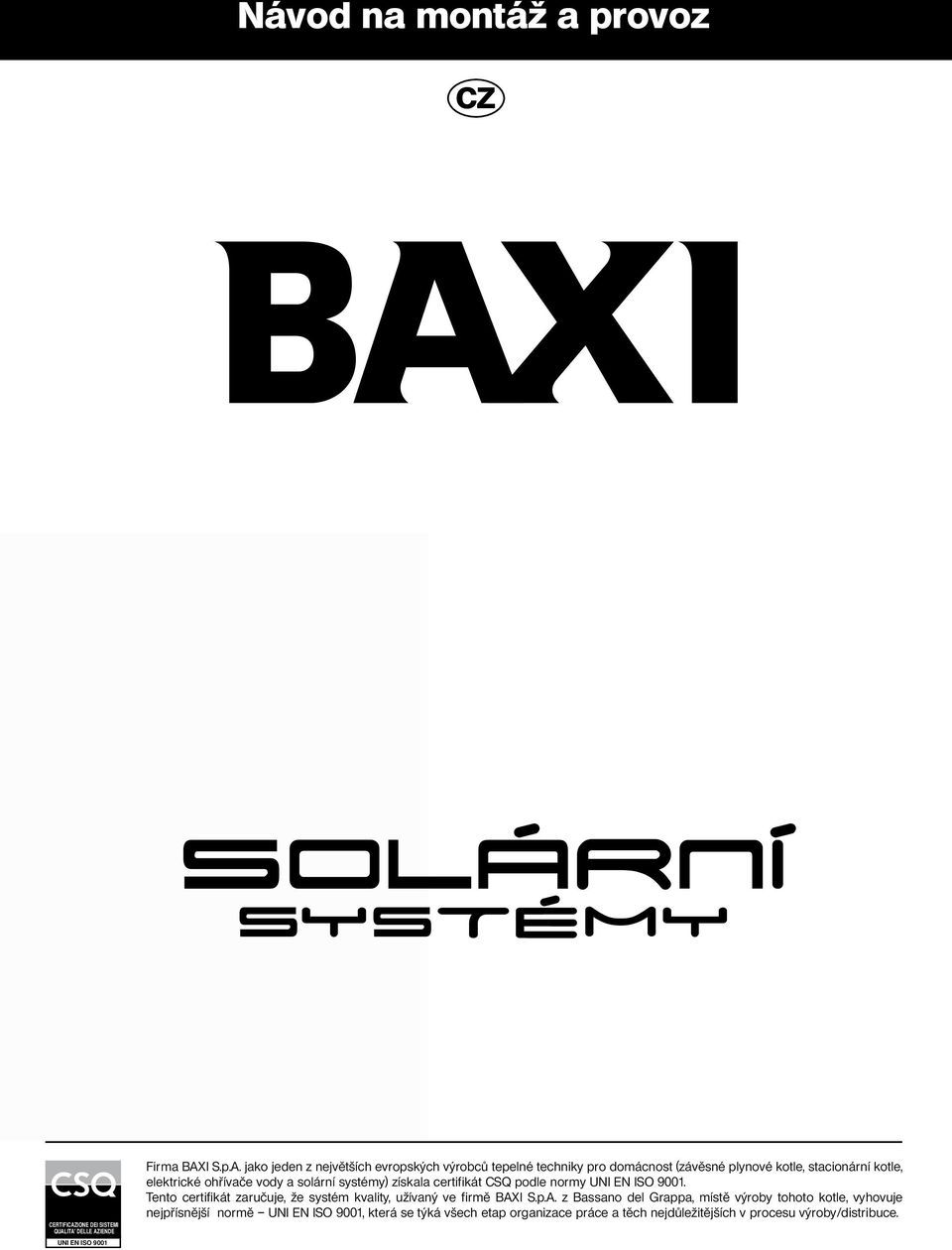

1 Návod na montáž a provoz CZ CERTIFICAZIONE DEI SISTEMI QUALITA' DELLE AZIENDE Firma BAXI S.p.A. jako jeden z největších evropských výrobců tepelné techniky pro domácnost (závěsné plynové kotle, stacionární kotle, elektrické ohřívače vody a solární systémy) získala certifikát CSQ podle normy UNI EN ISO Tento certifikát zaručuje, že systém kvality, užívaný ve firmě BAXI S.p.A. z Bassano del Grappa, místě výroby tohoto kotle, vyhovuje nejpřísnější normě UNI EN ISO 9001, která se týká všech etap organizace práce a těch nejdůležitějších v procesu výroby/distribuce. UNI EN ISO 9001

2

3 OBSAH 1. Všeobecné pokyny pro montáž a provoz Dodávka montážního systému Montáž na šikmou střechu Přehled Instalace háků pro šikmou střechu Instalace H-profilů na střešní háky Montáž kolektorů Průchod připojovacích trubek střechou Montáž na rovnou střechu Přehled Montáž držáků na rovnou střechu Hydraulické připojení Spojení kolektorů Propojení kolektorů Umístění teplotního čidla Čerpadlová skupina Velikost expanzní nádoby a výpočet provozního tlaku Velikost expanzní nádoby Výpočet provozního tlaku soustavy Výpočet přednastaveného tlaku expanzní nádoby Příklad výpočtu provozního tlaku a tlaku v expanzní nádobě Instalace odvzdušňovačů Naplnění, propláchnutí, kontrola těsnosti a odvzdušnění systému Naplnění Propláchnutí Odvzdušnění systému Tlaková zkouška těsnosti Spuštění Provoz, kontrola a údržba Zásobník TUV a akumulační nádoby pro solární systém BAXI Všeobecné údaje Technické údaje Pokyny pro montáž Instalace / Údržba Diagnostika poruch a doporučení Záruční podmínky Systémový regulátor ECO pro tepelné solární zařízení ovládané mikroprocesorem Oblast použití / Vlastnosti Bezpečnostní pokyny Montáž zařízení Elektrické připojení - přehled Ovladače / Zobrazení Možnosti ovládání Funkce nastavení Funkce nastavení Technické údaje solárního regulátoru Tabulka odporů PT Tabulka typických / aktuálních nastavení Záruční podmínky Prohlášení o shodě

4 Upozornění pro manipulaci s kolektorem Pozor! Při montáži nezavěšujte kolektor za vývody kolektoru. Může dojít k jeho poškození. 4

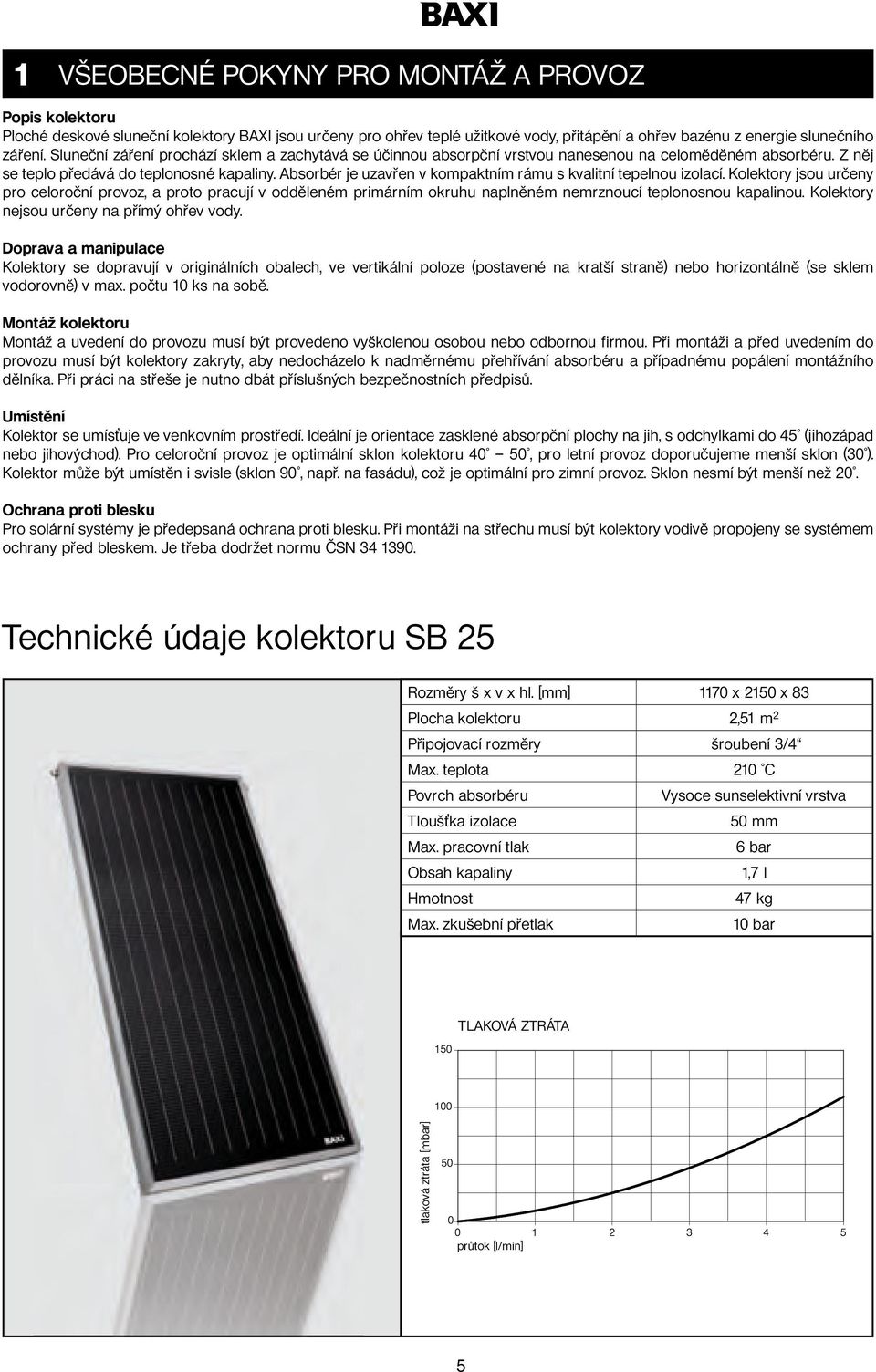

5 1 VŠEOBECNÉ POKYNY PRO MONTÁŽ A PROVOZ Popis kolektoru Ploché deskové sluneční kolektory BAXI jsou určeny pro ohřev teplé užitkové vody, přitápění a ohřev bazénu z energie slunečního záření. Sluneční záření prochází sklem a zachytává se účinnou absorpční vrstvou nanesenou na celoměděném absorbéru. Z něj se teplo předává do teplonosné kapaliny. Absorbér je uzavřen v kompaktním rámu s kvalitní tepelnou izolací. Kolektory jsou určeny pro celoroční provoz, a proto pracují v odděleném primárním okruhu naplněném nemrznoucí teplonosnou kapalinou. Kolektory nejsou určeny na přímý ohřev vody. Doprava a manipulace Kolektory se dopravují v originálních obalech, ve vertikální poloze (postavené na kratší straně) nebo horizontálně (se sklem vodorovně) v max. počtu 10 ks na sobě. Montáž kolektoru Montáž a uvedení do provozu musí být provedeno vyškolenou osobou nebo odbornou firmou. Při montáži a před uvedením do provozu musí být kolektory zakryty, aby nedocházelo k nadměrnému přehřívání absorbéru a případnému popálení montážního dělníka. Při práci na střeše je nutno dbát příslušných bezpečnostních předpisů. Umístění Kolektor se umís uje ve venkovním prostředí. Ideální je orientace zasklené absorpční plochy na jih, s odchylkami do 45 (jihozápad nebo jihovýchod). Pro celoroční provoz je optimální sklon kolektoru 40 50, pro letní provoz doporučujeme menší sklon (30 ). Kolektor může být umístěn i svisle (sklon 90, např. na fasádu), což je optimální pro zimní provoz. Sklon nesmí být menší než 20. Ochrana proti blesku Pro solární systémy je předepsaná ochrana proti blesku. Při montáži na střechu musí být kolektory vodivě propojeny se systémem ochrany před bleskem. Je třeba dodržet normu ČSN Technické údaje kolektoru SB 25 Rozměry š x v x hl. [mm] 1170 x 2150 x 83 Plocha kolektoru 2,51 m 2 Připojovací rozměry šroubení 3/4 Max. teplota 210 C Povrch absorbéru Vysoce sunselektivní vrstva Tlouš ka izolace 50 mm Max. pracovní tlak 6 bar Obsah kapaliny 1,7 l Hmotnost 47 kg Max. zkušební přetlak 10 bar 150 TLAKOVÁ ZTRÁTA 100 tlaková ztráta [mbar] průtok [l/min] 5

6 2 DODÁVKA MONTÁŽNÍHO SYSTÉMU (S kolektory i příslušenstvím zacházejte opatrně, případná poškození při dopravě ihned reklamujte) LEGENDA: 1. Kondenzační kotel BAXI Luna3 Comfort HT Regulátor Baxi (součástí kotle Luna3) 3. Venkovní sonda Siemens QAC34/149 pro kotel Luna3 Comfort HT (je součástí sestavy) 4. Solární kolektory SB 25 (v sestavě 2ks) 5. Čerpadlová skupina s elektronikou ECO (včetně všech potřebných čidel pro řízení solárního systému) 6. Bojler 300 litrů DC (dvojspirálový zásobník TUV) 7. Expanzní nádoba pro solární systém 18 litrů (součástí sestavy) Schéma zapojení sestavy 6

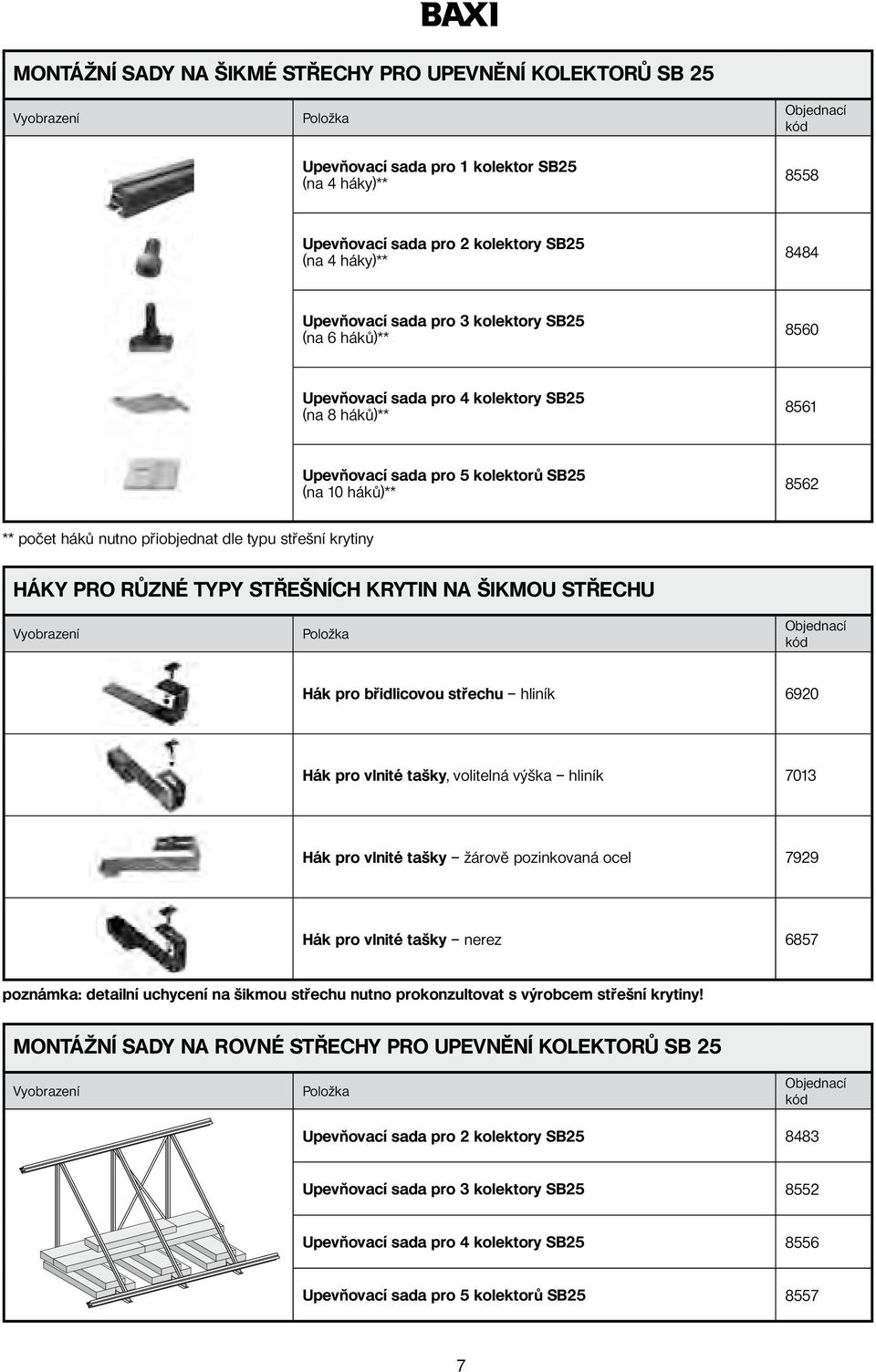

7 MOntážní SaDy na šikmé StřecHy PrO UPevnění kolektorů SB 25 Vyobrazení Položka Objednací kód Upevňovací sada pro 1 kolektor SB25 (na 4 háky)** 8558 Upevňovací sada pro 2 kolektory SB25 (na 4 háky)** 8484 Upevňovací sada pro 3 kolektory SB25 (na 6 háků)** 8560 Upevňovací sada pro 4 kolektory SB25 (na 8 háků)** 8561 Upevňovací sada pro 5 kolektorů SB25 (na 10 háků)** 8562 ** počet háků nutno přiobjednat dle typu střešní krytiny Háky PrO různé typy StřešnícH krytin na šikmou StřecHU Vyobrazení Položka Objednací kód Hák pro břidlicovou střechu hliník 6920 Hák pro vlnité tašky, volitelná výška hliník 7013 Hák pro vlnité tašky žárově pozinkovaná ocel 7929 Hák pro vlnité tašky nerez 6857 poznámka: detailní uchycení na šikmou střechu nutno prokonzultovat s výrobcem střešní krytiny! MOntážní SaDy na rovné StřecHy PrO UPevnění kolektorů SB 25 Vyobrazení Položka Objednací kód Upevňovací sada pro 2 kolektory SB Upevňovací sada pro 3 kolektory SB Upevňovací sada pro 4 kolektory SB Upevňovací sada pro 5 kolektorů SB

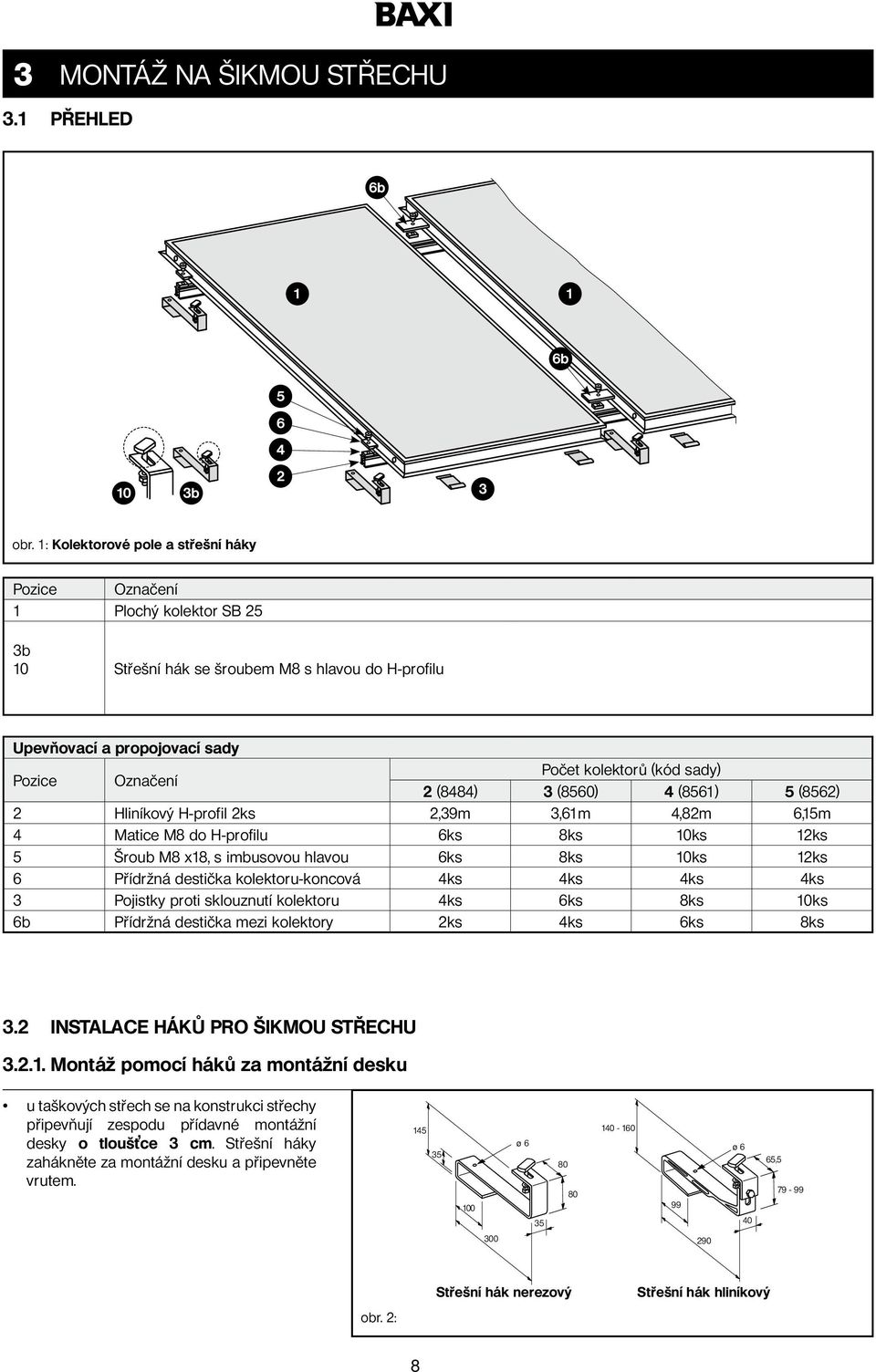

8 3 MONTÁŽ NA ŠIKMOU STřECHU 3.1 PřeHleD 6b 1 1 6b b 2 3 obr. 1: kolektorové pole a střešní háky Pozice Označení 1 Plochý kolektor SB 25 3b 10 Střešní hák se šroubem M8 s hlavou do H-profilu Upevňovací a propojovací sady Pozice Označení Počet kolektorů (kód sady) 2 (8484) 3 (8560) 4 (8561) 5 (8562) 2 Hliníkový H-profil 2ks 2,39m 3,61m 4,82m 6,15m 4 Matice M8 do H-profilu 6ks 8ks 10ks 12ks 5 Šroub M8 x18, s imbusovou hlavou 6ks 8ks 10ks 12ks 6 Přídržná destička kolektoru-koncová 4ks 4ks 4ks 4ks 3 Pojistky proti sklouznutí kolektoru 4ks 6ks 8ks 10ks 6b Přídržná destička mezi kolektory 2ks 4ks 6ks 8ks 3.2 instalace Háků PrO šikmou StřecHU Montáž pomocí háků za montážní desku u taškových střech se na konstrukci střechy připevňují zespodu přídavné montážní desky o tlouš ce 3 cm. Střešní háky zahákněte za montážní desku a připevněte vrutem ø ø 6 65, Střešní hák nerezový Střešní hák hliníkový obr. 2: 8

9 odkryjte střešní krytinu v délce montážních desek. Zpravidla postačuje odsunout tašky směrem nahoru. prostor pro instalaci háku la ování obr. 3: Odkrytí prostoru pro upevnění montážní desky kontrala krokev montážní desky přišroubujte v takové výšce, aby montážní hák nebránil umístění tašky ve správném přesahu střešní hák zavěste na montážní desku v místě, kde nebude překážet správnému dosednutí tašky a hák přišroubujte pomocí nerezových vrutů všechny další střešní háky připevněte stejným způsobem. Háky umis ujte přibližně na předpokládaný střed kolektoru (vzdálenost a) obr. 4: Upevnění montážní desky a střešních háků a Montáž pomocí háků na břidlicovou střechu Hák jednoduše přiložte na střešní krytinu v místě, kde je dostatečně pevná střešní konstrukce (trám či jiný nosník) a nerezovými vruty jej upevněte. Proti zatékání vody háky oplechujte, nebo zakryjte jiným vhodným způsobem dle doporučení výrobce střešní krytiny obr. 5: Hák pro střechy s břidlicovou krytinou 3.3 instalace H-profilů na Střešní Háky připravte si dva H-profily v délce odpovídající počtu a typu instalovaných kolektorů. Nastavte tvarované hlavy šroubů (10) rovnoběžně se základovým profilem a H-profil na ně nasuňte, nebo šrouby nasuňte do H-profilu a upevněte na háky. K pojištění matek použijte vějířovité podložky. šroub M8 s hlavou do H-profilu H-profil střešní hák obr. 6: Připevnění H-profilu na háky Vyrovnejte H-profily tak, aby ležely rovnoběžně s taškami. Úhlopříčky mezi H-profily musí mít stejnou délku: D1 = D2 Pak dotáhněte matky u upevňovacích šroubů. D1 D2 rovnoběžně obr. 7: vyrovnání základových H-profilů 9

10 3.4 MOntáž kolektorů při montáži vlastních kolektorů je nutné jejich zakrytí 14 nasa te do spodního H-profilu pojistky proti sklouznutí kolektoru, vždy 2 pojistky na jeden kolektor Hliníkový H-profil 14 Pojistka proti sklouznutí kolektoru obr. 8: nasazení pojistek proti sklouznutí pojistky proti sklouznutí umístěte do H-profilů tak, aby byly vzdáleny asi 100 mm od okrajů kolektorů na H-profily položte první kolektor a vyrovnejte ho. Vzdálenost mezi hranou kolektoru a okrajem základového profilu B = 35 mm. B ~100 ~1000 ~100 obr. 9: vzdálenosti pojistek proti sklouznutí do obou H-profilů vložte matice. Na H-profily položte přídržné destičky a pomocí šroubů M8x18 jimi kolektor připevněte. 22, ,5 22,5 další kolektor položte s dostatečnou mezerou vedle. Pak nasa te těsnění do šroubení kolektoru a přisuňte na doraz. Šroubení podržte plochým klíčem a dotáhněte převlečnou matici šroubení. Více instrukcí v kapitole 5 Hydraulické připojení 9b montáži dalších kolektorů pokračujte stejným způsobem ~ Matice M8 do H-profilu 8 Šroub M8x18, s imbusovou hlavou 9 Přídržná destička kolektoru 9b- Přídržná destička mezi kolektory obr. 10: Montáž upevňovací destičky 3.5 PrůcHOD PřiPOjOvacícH trubek StřecHOU Pro průchod připojovacích trubek střešní krytinou použijte například odvětrávací tašky, u kterých upravte otvor podle velikosti trubky s izolací. Při použití všech způsobů průchodu trubek střešní krytinou je nutné dodržet předpisy výrobce krytiny. 10

11 4 MONTÁŽ NA ROVNOU STřECHU 4.1 PřeHleD 9b b c obr. 11: trojúhelníková podpěra a zavětrovací kříž obr. 12: kolektorové pole Pozice Označení 1 Plochý kolektor SB 25 3c Trojúhelníková podpěra 24 Zavětrovací kříž Upevňovací a propojovací sady Pozice Označení Počet kolektorů (kód sady) Hliníkový H-profil 2ks 2,14 m 3,205 m 4,4 m 5,46 m 5 Matice M8 do H-profilu 6ks 8ks 10ks 12ks 8 Šroub M8x18, s imbusovou hlavou 6ks 8ks 10ks 12ks 9 Přídržná destička kolektoru-koncová 4ks 4ks 4ks 4ks 14 Pojistky proti sklouznutí kolektoru 4ks 6ks 8ks 10ks 9b Přídržná destička mezi kolektory 2ks 4ks 6ks 8ks 4.2 MOntáž Držáků na rovnou StřecHU Držák na plochou střechu se skládá z dvou H-profilů, trojúhelníkových podpěr a jednoho zavětrovacího kříže. Počet trojúhelníkových podpěr závisí na počtu kolektorů. Pro každý kolektor použijte jednu podpěru. Zavětrovací kříž je jen jeden až do délky profilu 6,15 m. 4 D1 D2 3c 1720 mm na montážní plochu položte dva H-profily a do drážek vložte matice 4 a vzdálenost H-profilů = 1720 mm Úhlopříčky mezi základovými profily musí mít stejnou délku: D1 = D2 3c Trojúhelníková podpěra 4 Hliníkový H-profil obr. 13: vyrovnání H-profilů a montáž první trojúhelníkové podpěry 11

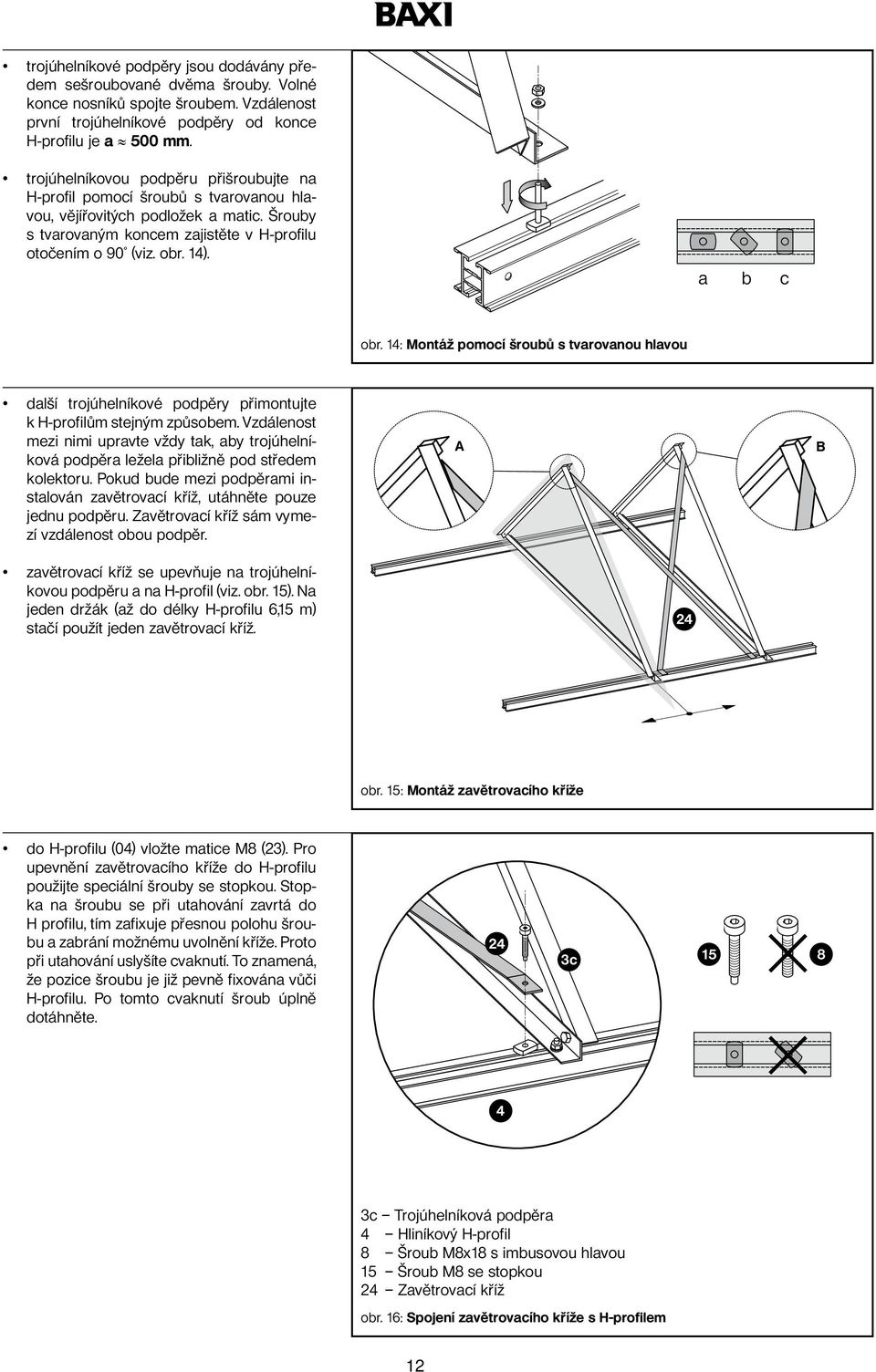

12 trojúhelníkové podpěry jsou dodávány předem sešroubované dvěma šrouby. Volné konce nosníků spojte šroubem. Vzdálenost první trojúhelníkové podpěry od konce H-profilu je a 500 mm. trojúhelníkovou podpěru přišroubujte na H-profil pomocí šroubů s tvarovanou hlavou, vějířovitých podložek a matic. Šrouby s tvarovaným koncem zajistěte v H-profilu otočením o 90 (viz. obr. 14). a b c obr. 14: Montáž pomocí šroubů s tvarovanou hlavou další trojúhelníkové podpěry přimontujte k H-profilům stejným způsobem. Vzdálenost mezi nimi upravte vždy tak, aby trojúhelníková podpěra ležela přibližně pod středem kolektoru. Pokud bude mezi podpěrami instalován zavětrovací kříž, utáhněte pouze jednu podpěru. Zavětrovací kříž sám vymezí vzdálenost obou podpěr. zavětrovací kříž se upevňuje na trojúhelníkovou podpěru a na H-profil (viz. obr. 15). Na jeden držák (až do délky H-profilu 6,15 m) stačí použít jeden zavětrovací kříž. a 24 B obr. 15: Montáž zavětrovacího kříže do H-profilu (04) vložte matice M8 (23). Pro upevnění zavětrovacího kříže do H-profilu použijte speciální šrouby se stopkou. Stopka na šroubu se při utahování zavrtá do H profilu, tím zafixuje přesnou polohu šroubu a zabrání možnému uvolnění kříže. Proto při utahování uslyšíte cvaknutí. To znamená, že pozice šroubu je již pevně fixována vůči H-profilu. Po tomto cvaknutí šroub úplně dotáhněte. 24 3c c Trojúhelníková podpěra 4 Hliníkový H-profil 8 Šroub M8x18 s imbusovou hlavou 15 Šroub M8 se stopkou 24 Zavětrovací kříž obr. 16: Spojení zavětrovacího kříže s H-profilem 12

13 pokračujte v montáži zbývajících trojúhelníkových podpěr tak, aby jednotlivé podpěry ležely přibližně na středu kolektoru, tzn. c 1000 mm. 3c c obr. 17: Montáž dalších držáků držák překlopte do provozní polohy (zavětrovací kříž svisle). Držák zajistěte bu přišroubováním do střechy, nebo zatížením. Pokud se zajiš uje zatížením, musí být při namáháním větrem do 8 m výšky budovy a zatížení sněhem do 0,75 kn/m 2 zátěž rozložena podle následující tabulky: Montáž na plochou střechu do 8 m 1 kolektor 290 kg 2 kolektory 580 kg 3 kolektory 870 kg 4 kolektory 1160 kg 5 kolektorů 1450 kg obr. 18: Statická bezpečnost (zatížení) v žádném případě se nesmí překročit přípustné zatížení střechy, doporučujeme konzultovat zatížení předem se statikem. Při narušení střechy je nutno zajistit odborné zaizolování. V žádném případě se nesmí překročit přípustné zatížení střechy, doporučujeme konzultovat zatížení předem se statikem. Při narušení střechy je nutno zajistit odborné zaizolování. 3 x výška Kolektory na držák umístěte a připevněte na H-profily stejným postupem jako při montáži na šikmou střechu (viz bod. 3.4). výška KOLEKTOR KOLEKTOR Minimální vzdálenost kolektorových polí viz obr. 19. obr. 19: Minimální vzdálenost kolektorových polí 13

14 5 HYDRAULICKÉ PřIPOJENÍ 5.1 SPOjení kolektorů Při montáži kolektorů postupujte dle instrukcí v kapitole 3.4. Upevněte první kolektor a další kolektor položte s dostatečnou mezerou vedle. Pak do horního vývodu vložte těsnění mezi šroubení a kolektor přisuňte na doraz. Šroubení podržte plochým klíčem a dotáhněte matici. Stejným způsobem postupujte i u dalších kolektorů. Izolaci na šroubení nasa te až po provedení tlakové zkoušky. obr. 20: Spojování kolektorů (na obrázku je postup připojení horního šroubení) 5.2 PrOPOjení kolektorů V řadě kolektorů může být nejvýše 5 kolektorů vedle sebe zapojených do série. Dále mohou následovat další kolektory v paralelním zapojení. Připojovací potrubí od kolektorů je vhodné vést co nejkratší trasou. Doporučené průměry potrubí a průtoky přes kolektory při různém zapojení viz. tab. 1. Všechny části solární soustavy musí být pečlivě a bezpečně utěsněny a musí být z materiálu odolného glykolu a teplotám do 160 C. Spojovací potrubí doporučujeme provést z nerezových ohebných trubek nebo z měděného potrubí spojovaného tvrdým pájením. v žádném případě není možné použít pro přívodní a vratné potrubí plastové trubky, které nevyhovují provozním podmínkám solárních soustav. Potrubí ke kolektorům je možné vést stávajícími komíny, větracími šachtami nebo drážkami ve zdi. Otevřené šachty je třeba vhodně utěsnit, aby nedocházelo k vyšším tepelným ztrátám konvekcí. Je třeba pamatovat i na tepelnou dilataci a trubky osadit kompenzátory, oblouky či dilatačními sponami. Potrubí je nutno připojit na uzemnění domu. obr. 21: Propojení kolektorů Potrubí solární soustavy se musí opatřit tepelnou izolací například typu AEROFLEX, aby tepelné ztráty z potrubí do okolí podstatně nesnižovaly celkovou účinnost solární soustavy. Tepelná izolace musí být odolná vůči teplotám do 160 C, u venkovních rozvodů je navíc nutná ochrana proti UV záření a nenavlhavost. Tlouš ku tepelné izolace volte minimálně 13 mm pro vnitřní rozvod, pro venkovní rozvod volte minimálně 19 mm. 14

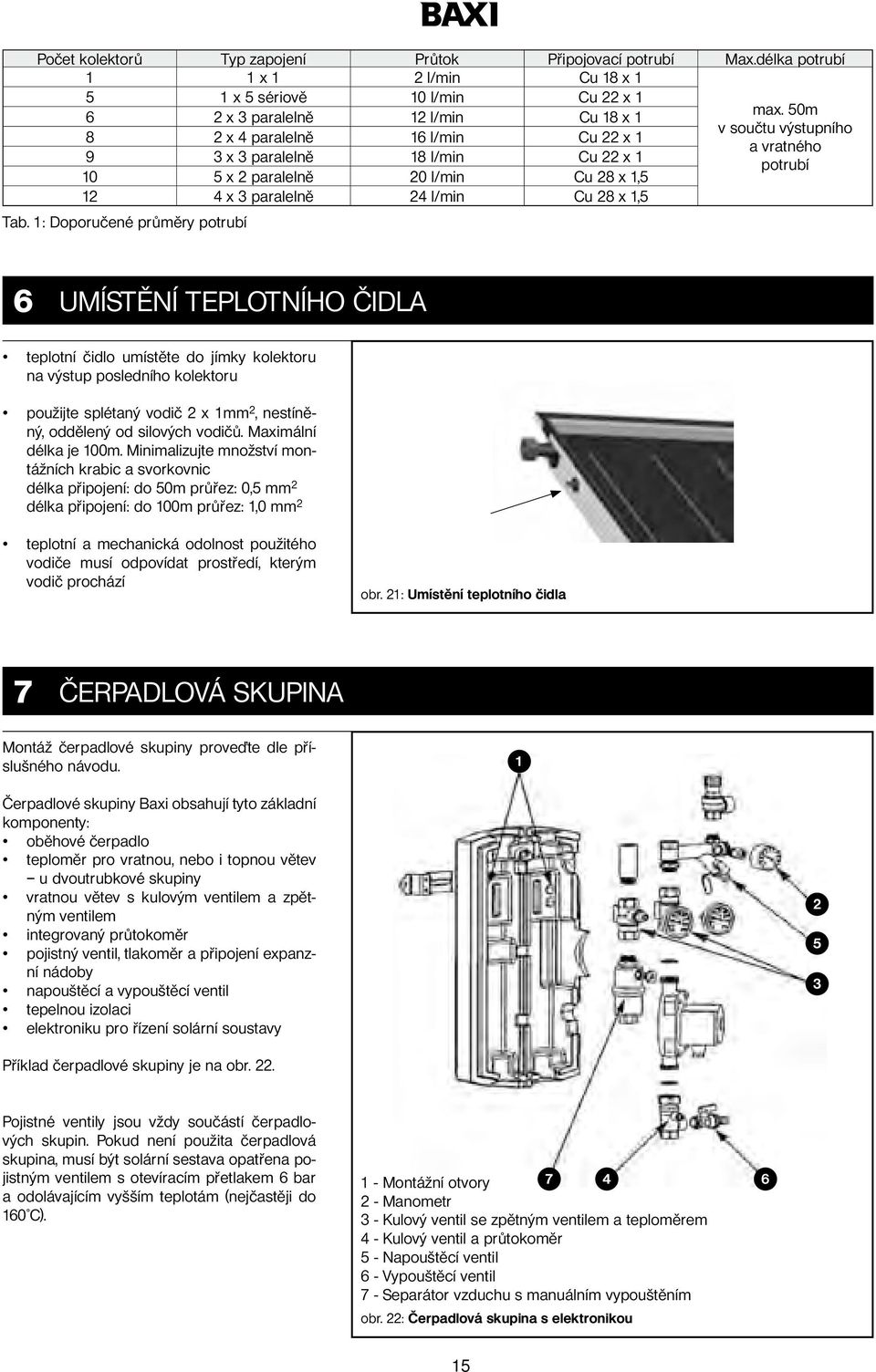

15 Počet kolektorů Typ zapojení Průtok Připojovací potrubí Max.délka potrubí 1 1 x 1 2 l/min Cu 18 x x 5 sériově 10 l/min Cu 22 x 1 max. 50m 6 2 x 3 paralelně 12 l/min Cu 18 x 1 v součtu výstupního 8 2 x 4 paralelně 16 l/min Cu 22 x 1 a vratného 9 3 x 3 paralelně 18 l/min Cu 22 x 1 potrubí 10 5 x 2 paralelně 20 l/min Cu 28 x 1, x 3 paralelně 24 l/min Cu 28 x 1,5 Tab. 1: Doporučené průměry potrubí 6 UMÍSTěNÍ TEPLOTNÍHO ČIDLA teplotní čidlo umístěte do jímky kolektoru na výstup posledního kolektoru použijte splétaný vodič 2 x 1mm 2, nestíněný, oddělený od silových vodičů. Maximální délka je 100m. Minimalizujte množství montážních krabic a svorkovnic délka připojení: do 50m průřez: 0,5 mm 2 délka připojení: do 100m průřez: 1,0 mm 2 teplotní a mechanická odolnost použitého vodiče musí odpovídat prostředí, kterým vodič prochází obr. 21: Umístění teplotního čidla 7 ČERPADLOVÁ SKUPINA Montáž čerpadlové skupiny prove te dle příslušného návodu. 1 Čerpadlové skupiny Baxi obsahují tyto základní komponenty: oběhové čerpadlo teploměr pro vratnou, nebo i topnou větev u dvoutrubkové skupiny vratnou větev s kulovým ventilem a zpětným ventilem integrovaný průtokoměr pojistný ventil, tlakoměr a připojení expanzní nádoby napouštěcí a vypouštěcí ventil tepelnou izolaci elektroniku pro řízení solární soustavy Příklad čerpadlové skupiny je na obr. 22. Pojistné ventily jsou vždy součástí čerpadlových skupin. Pokud není použita čerpadlová skupina, musí být solární sestava opatřena pojistným ventilem s otevíracím přetlakem 6 bar a odolávajícím vyšším teplotám (nejčastěji do 160 C). 1 - Montážní otvory Manometr 3 - Kulový ventil se zpětným ventilem a teploměrem 4 - Kulový ventil a průtokoměr 5 - Napouštěcí ventil 6 - Vypouštěcí ventil 7 - Separátor vzduchu s manuálním vypouštěním obr. 22: Čerpadlová skupina s elektronikou 6 15

16 8 VELIKOST EXPANZNÍ NÁDOBY A VýPOČET PROVOZNÍHO TLAKU (platí pouze pro převýšení do 20m, jinak se velikost stanoví výpočtem) 8.1 velikost expanzní nádoby Expanzní nádoba v solárních soustavách musí být dimenzována na teplotní rozdíl daný minimální teplotou v zimním období (až -20 C) a maximální teplotou v letním období a na pojmutí objemu kapaliny všech kolektorů pro případ stagnace (maximální teplota kolektoru při zastaveném průtoku a velkou intenzitou slunečního záření). V solárních soustavách s nuceným oběhem se zásadně používají tlakové expanzní nádoby s membránou z materiálu odolného propylen-glykolům a maximálním dovoleným pracovním tlakem min. 6 bar. Doporučená velikost expanzní nádoby viz. tab. 2. Počet kolektorů Velikost expanzní nádoby Max.délka potrubí max. 50m v součtu 6 50 výstupního 8 50 a vratného 9 80 potrubí Tab.2: Doporučená velikost expanzní nádoby obr. 23: expanzní nádoba 8.2 výpočet PrOvOzníHO tlaku SOUStavy Přetlak v solární soustavě se stanoví podle vztahu p = 1,3 + (0,1. h) p tlak v solární soustavě [bar] h výška od manometru do středu kolektorového pole [m] Přetlak nastavte upuštěním solární kapaliny po provedení tlakové zkoušky. 8.3 výpočet PřeDnaStavenéHO tlaku expanzní nádoby Výchozí přetlak v expanzní nádobě upravte před naplněním systému oproti vypočtenému přetlaku soustavy na hodnotu o 0,5 bar nižší. p exp = p - 0,5 [bar] K nastavení přetlaku použijte běžný tlakoměr pro kontrolu tlaku v pneumatikách s odpovídajícím rozsahem. Expanzní nádoba má pod víčkem běžný automobilový ventilek. 8.4 PříklaD výpočtu PrOvOzníHO tlaku a tlaku v expanzní nádobě Příklad výpočtu provozního tlaku soustavy Výška od manometru do středu kolektorového pole: h = 10 m Přetlak v solární soustavě (na tuto hodnotu se natlakuje solární systém): p = 1,3 + (0,1. h) = 1,3 + (0,1. 10) = 2,3 bar 16

17 8.4.2 Příklad výpočtu tlaku v expanzní nádobě Přednastavený tlak v expanzní nádobě se upraví před napuštěním systému na hodnotu: p exp = p - 0,5 = 2,3-0,5 = 1,8 bar 9 INSTALACE ODVZDUŠňOVAČů Místo odvzdušnění prove te v nejvyšším bodě soustavy. Odvzdušnění je dobré vybavit místním rozšířením na potrubí pro uklidnění proudění a dobrou separaci bublinek z kapaliny (viz obr. 24). Pro dokonalé odstranění bublinek z okruhu je čerpadlová skupina vybavena tzv. separátorem vzduchu (viz. obr. 25) obr. 24: vodorovný separátor vzduchu obr. 25: Separátor je integrován 10 NAPLNěNÍ, PROPLÁCHNUTÍ, KONTROLA TěSNOSTI A ODVZDUŠNěNÍ SYSTÉMU (Uvedené úkony platí při použití některé z čerpadlových skupin Baxi.) 10.1 naplnění k naplnění systému použijte plnící stanici s nádobou na solární kapalinu a plnícím čerpadlem (viz. obr. 26) přívodní hadici připojte na napouštěcí ventil a ventil úplně otevřete vratnou hadici připojte na vypouštěcí ventil a ventil úplně otevřete integrovaný kulový ventil v průtokoměru uzavřete (drážka na seřizovacím šroubu průtokoměru musí být vodorovně). Otevřete zpětný ventil nad čerpadlem tím, že kulový ventil otočíte do polohy 45 (mezipoloha mezi otevřením a uzavřením) zapněte plnící čerpadlo a nalijte dostatečné množství solární kapaliny do nádoby plnicí stanice a naplňte solární systém obr. 26: plnění solárního systému 17

18 10.2 PrOPlácHnUtí pomocí plnicí stanice proplachujte solární okruh nejméně 15 minut. Aby se dokonale odstranil vzduch ze systému, občas krátce otevřete integrovaný kulový ventil průtokoměru (drážka svisle) 10.3 ODvzDUšnění SyStéMU při běžícím plnicím čerpadle uzavřete vypouštěcí ventil a zvyšte tlak asi na 5 bar zavřete napouštěcí ventil a vypněte plnicí čerpadlo, otevřete regulační šroub na průtokoměru (drážka svisle), neodpojujte hadice plnícího čerpadla! oběhové čerpadlo (oběhová čerpadla) nastavte na nejvyšší stupeň a několikerým zapnutím a vypnutím odvzdušněte systém (odvzdušněné čerpadlo pracuje téměř bezhlučně) průběžně sledujte tlak v systému a při jeho poklesu jej zvyšte zapnutím plnícího čerpadla a otevřením napouštěcího ventilu na 5 bar odvzdušnění opakujte tak dlouho, dokud plovák v regulačním ventilu průtokoměru nezaujme při provozu čerpadla stálou polohu a nebudou se objevovat v průtokoměru žádné bublinky. Poté nechte alespoň 5 minut běžet oběhové čerpadlo v případě použití automatického odvzdušňovacího ventilu (ventilů) kdekoliv v solárním okruhu tento ventil po odvzdušnění uzavřete 10.4 tlaková zkouška těsnosti při tlaku 5 bar prohlédněte celý systém (všechny spoje, sluneční kolektory, armatury atd.), přičemž se nesmějí projevovat viditelné netěsnosti. Soustavu nechte pod tlakem nejméně 2 hodiny, po kterých prove te novou prohlídku výsledek zkoušky považujte za úspěšný, neobjeví-li se netěsnosti a nebo neprojeví-li se znatelný pokles tlaku v soustavě nastavte provozní tlak podle bodu 8.2 výpočet provozního tlaku soustavy nastavte čerpadlo na vhodnou rychlost a nastavte průtok podle průtokoměru a podle údajů v tab. 1 odpojte hadice plnicí stanice a na napouštěcí a vypouštěcí ventily našroubujte uzávěry kulový ventil nad čerpadlem zcela otevřete zařízení opět odvzdušněte po několika dnech provozu Solární systém nevyplachujte vodou. Protože se většinou zcela nevyprázdní, vzniká riziko poškození mrazem! 11 SPUŠTěNÍ prove te nastavení regulátoru solárního systému dle příslušného návodu kolektory odkryjte pod výtok z pojiš ovacího ventilu umístěte nádobu schopnou pojmout obsah kapaliny v systému zkontrolujte spínání oběhového čerpadla regulátorem při dosažení požadované diference mezi slunečními kolektory a sekundárním okruhem 12 PROVOZ, KONTROLA A ÚDRŽBA Solární systém pracuje bez obsluhy a téměř bez potřeby údržby. Přesto je důležité v prvních dnech po uvedení do provozu zkontrolovat správnou funkci systému. Kontroluje se zejména teplota, tlak v systému a chod čerpadla. Jednou ročně, nejlépe za slunečného dne je nutné zkontrolovat funkčnost a upevnění kolektoru, těsnost a tlak v systému (včetně tlaku v expanzní nádobě), chod čerpadla. Minimálně jednou za dva roky se musí provést kontrola mrazuvzdornosti solární kapaliny. Doplnění systému se musí provést stejnou teplonosnou kapalinou, jakou byl systém naplněn. Systém se nesmí doplňovat vodou. 18

19 13 ZÁSOBNÍKY TUV A AKUMULAČNÍ NÁDOBY PRO SOLÁRNÍ SYSTÉM BAXI Zásobníky Baxi jsou vyráběny pomocí vyspělé technologie a moderních metod a přicházejí tak na trh jako výrobky vysoké kvality. Hlavním důvodem pro výroby zásobníků Baxi bylo získat účinný systém zásoby teplé vody pro všechna zařízení, která spalují pevná, kapalná nebo plynná paliva pro ohřev vody do topení (zásobníky pro akumulaci tepelné energie) nebo TUV. Primární médium (ohřátá kapalina, která prochází topnou spirálou bojleru a předává tepelnou energii) cirkuluje pomocí čerpadla mezi spirálovým výměníkem zásobníku a zdrojem tepla. Primární médium přebírá tepelnou energii od zdroje a předává ji dál pomocí topné spirály bojleru do užitkové vody zásobníku. Jako zdroj tepla může být použit plynový kotel Baxi, solární kolektory nebo kotel na tuhá paliva. Vnitřní část zásobníku je vyrobena ze smaltované oceli. To znamená, že ocelový pláš zásobníku je zevnitř pokryt silnou vrstvou smaltu. Výsledkem je veká zásoba TUV získaná a uchovávaná ve zdravotně nezávadném obalu vysoké kvality. Zásobníky Baxi jsou chráněny proti korozi hořčíkovou anodou. Doporučujeme provádět kontrolu anody alespoň jednou ročně a v případě, že je zcela opotřebovaná, zajistit její výměnu autorizovaným technickým servisem. Hořčíkovou anodu je snadné vyměnit podle postupu, který je součástí tohoto návodu. Vnější povrch zásobníku je pokryt 50 mm vrstvou polyuretanové pěny s hustotou 40 kg/m 3 pro zaručení tepelné ztráty. Zásobníky TUV a akumulace musí být nainstalovány (elektro - voda) dle platných vyhlášek a norem platných v České republice. Prostředí použití od +2 do + 45 C při relativní vlhkosti vzduchu 80% 13.1 všeobecné údaje zásobníky UB 200, 300, 400, 500, 1500 l s dvojitou spirálou UB 200 Dc- UB 300 Dc UB 400 Dc- UB 500 Dc UB 1500 Dc: Smaltované zásobníky, v souladu s normou DIN , s dvěma pevnými spirálami, maximální přetlak 10 bar. Model o objemu 500 l má vnější tvrzenou polyuretanovou izolaci s odnímatelnými* víky chráněnou obalem z potahového materiálu skai. Model l má izolaci z měkčeného polyuretanu a PVC. Ke všem modelům je možné připojit teploměr a anodu. * Vypouštěcí otvor ve spodní části zásobníku se týká pouze modelu UB 1500 DC, u modelu UB 500 DC je možné vypustit zásobník přes vstup studené vody. anoda výstup tuv teploměr vstup vrchní spirály vrchní jímka pro teplotní sondu vstup pro možné připojení el. topné spirály kontrolní příruba výstup vrchní spirály cirkulace vstup spodní spirály Spodní jímka pro teplotní sondu výstup spodní spirály vypouštěcí otvor vstup studené vody zásobníky UB 800, 1000, 2000 l s dvojitou spirálou UB 800 Dc UB 1000 Dc UB 2000 Dc: Smaltované zásobníky, v souladu s normou DIN , s dvěma pevnými spirálami, maximální přetlak 10 bar. Modely mají vnější izolaci s tvrzeného polyuretanu chráněnou odnímatelnými víky a potahovým materiálem skai. Je možné k nim připojit teploměr a anodu. Od předcházejících modelů se liší umístěním připojení, jak je patrno z obrázků a technických schémat na str. 7/8. 19

20 anoda výstup tuv vstup vrchní spirály teploměr výstup vrchní spirály cirkulace vstup pro možné připojení el. topné spirály kontrolní příruba vrchní jímka pro teplotní sondu Spodní jímka pro teplotní sondu vstup spodní spirály výstup spodní spirály vypouštěcí otvor vstup studené vody zásobníky UB 200, 300, 400, 1000, 2000, 3000 l s jednoduchou spirálou UB 300 Sc + - UB 400 Sc + - UB 1000 Sc UB 2000 Sc UB 3000 Sc: Smaltované zásobníky v souladu s normou DIN , vybavené pevnou jednoduchou spirálou. Tvrzená vnější izolace je chráněna odnímatelnými víky (tlouš ka izolace 50 mm do objemu 500 l, 70 mm od 800 do 1000 l) a obalem z PVC. Zatímco modely s větším objeme mají měkčenou polyuretanovou izolaci o tlouš ce 100 mm. Tyto modely jsou používány pro výrobu TUV pomocí solární energie nebo kotle. anoda teploměr vstup pro možné připojení el. topné spirály kontrolní příruba 20

21 13.2 technické údaje zásobníky UB technické údaje Objem l Druh výměníku Druh izolace tlouš ka izolace vnitřní povrch Max. provozní přetlak Max. provozní přetlak výměníku tepelná výměna t 35 c Spodní spirála vrchní spirála Hmotnost (bez obalu) tepelná ztráta kwh/den 200 Dvojitá spirála Polyuretan 50 mm Smalt 10 bar 10 bar 26 kw 26 kw 100 kg 1, Dvojitá spirála Polyuretan 50 mm Smalt 10 bar 10 bar 45 kw 30 kw 119 kg 2, Dvojitá spirála Polyuretan 50 mm Smalt 10 bar 10 bar 55 kw 30 kw 190 kg 2, Dvojitá spirála Polyuretan 50;mm Smalt 10 bar 10 bar 60 kw 30 kw 174 kg 2, Dvojitá spirála Polyuretan 85 mm Smalt 10 bar 10 bar 60 kw 37 kw 235 kg 2, Dvojitá spirála Polyuretan 85 mm Smalt 10 bar 10 bar 60 kw 45 kw 243 kg 2, Dvojitá spirála Měkčený polyuretan 100 mm Smalt 10 bar 10 bar 107 kw 63 kw 386 kg 3, Dvojitá spirála Měkčený polyuretan 100 mm Smalt 10 bar 10 bar 115 kw 74 kw 465 kg 3, Jednoduchá spirála Polyuretan 50 mm Smalt 10 bar 10 bar 31 kw 89 kg 1, Jednoduchá spirála Polyuretan 50 mm Smalt 10 bar 10 bar 45 kw 118 kg 2, Jednoduchá spirála Polyuretan 50 mm Smalt 10 bar 10 bar 55 kw 144 kg 2, Jednoduchá spirála Polyuretan 100 mm Smalt 10 bar 10 bar 63 KW 206 kg 3, Jednoduchá spirála Měkčený polyuretan 100 mm Smalt 10 bar 10 bar 115 KW 465 kg 3, Jednoduchá spirála Měkčený polyuretan 100 mm Smalt 10 bar 10 bar 134 KW 670 kg 4,64 21

22 rozměry zásobníku 200 l s dvojitou spirálou rozměr Popis 200 l H Výška mm 1265 Ø ext Vnější průměr (včetně izolace) mm 600 Ø int Vnitřní průměr mm 500 F Vstup studené vody mm-"g 67-1" G Výstup spodní spirály (1"¼) mm 263 L Zdířka spodní sondy (½") mm 609 M Vstup spodní spirály (1"¼) mm 578 N Výstup vrchní spirály (1"¼) mm 679 P Zdířka vrchní spirály (½") mm 1024 Q Cirkulace mm-"g 884-¾" R Vstup vrchní spirály (1"½) mm 994 S Výstup teplé vody mm-"g " A Kontrolní příruba (Øint 114 Øext 168) mm 257 B Vstup pro elektrotopnou přídavnou spirálu (1"½) mm 629 C Teploměr (½") mm

23 rozměry zásobníku 500 l s dvojitou spirálou Vertikální řez Horizontální řez 23

24 rozměry zásobníku 1500 l s dvojitou spirálou Vertikální řez Horizontální řez rozměr Popis 1500 l H Výška mm 2285 Ø ext Vnější průměr (včetně izolace) mm 1200 Ø int Vnitřní průměr mm 1000 F Vstup studené vody mm-"g 315-1"¼ G Výstup spodní spirály (1"¼) mm 470 L Spodní jímka pro teplotní čidlo (½") mm 582 M Vstup spodní spirály (1"¼) mm 1180 N Výstup vrchní spirály (1"¼) mm 1330 P Vrchní jímka pro teplotní čidlo (½") mm 1500 Q Cirkulace mm-"g "G R Vstup vrchní spirály (1"½) mm 1735 S Výstup TUV mm-"g "¼ A Kontrolní příruba (Ø vnitřní 114 Ø vnější 168) mm 520 B Vstup pro elektrotopnou přídavnou spirálu (1"½) mm 1255 C Teploměr (½") mm

25 rozměry zásobníku 300 l s dvojitou spirálou 25

26 rozměry zásobníku 400 l s dvojitou spirálou 26

27 rozměry zásobníků l s dvojitou spirálou Vertikální řez rozměr Popis 800 l 1000 l H Výška mm Ø ext Vnější průměr (včetně izolace) mm Ø int Vnitřní průměr mm F Vstup studené vody (1"¼) mm G Výstup spodní spirály (1"¼) mm L Spodní jímka pro teplotní čidlo (½") mm M Vstup spodní spirály (1"¼) mm N Výstup vrchní spirály (1"¼) mm P Vrchní jímka pro teplotní čidlo (½") mm Q Cirkulace (1") mm R Vstup vrchní spirály (1"¼) mm S Výstup TUV (1"¼) mm A Kontrolní příruba (Ø vnitřní 114 Ø vnější 168) mm B Vstup pro elektrotopnou přídavnou spirálu (1"½) mm C Teploměr (½") mm

28 rozměry zásobníků l s jednoduchou spirálou Vertikální řez rozměr Popis 1000 l 2000 l H Výška mm Ø ext Vnější průměr (včetně izolace) mm Ø int Vnitřní průměr mm F Vstup studené vody mm 220 1"¼ 300 1"¼ G Výstup spirály (1"¼) mm L Vstup spirály (1"¼) mm M Sonda topení (½") mm N Recirkulace mm " " P TUV mm "¼ "¼ 28

29 rozměry zásobníku 200 l s jednoduchou spirálou rozměr Popis 200 l H Výška mm 1270 Ø ext Vnější průměr (včetně izolace) mm 600 Ø int Vnitřní průměr mm 500 F Vstup studené vody mm 67 1" G Výstup spirály (1"¼) mm 264 L Vstup spirály (1"¼) mm 759 M Teplotní sonda spirály (½") mm 803 N Cirkulace mm 916 ¾" P TUV mm " 29

30 rozměry zásobníku 300 l s jednoduchou spirálou Vertikální řez 30

31 rozměry zásobníku 400 l s jednoduchou spirálou Vertikální řez 31

32 rozměry zásobníku 2000 l s dvojitou spirálou Vertikální řez 32

33 rozměry zásobníku 3000 l s jednoduchou spirálou Vertikální řez 33

34 13.3 POkyny PrO MOntáž instalace zásobníku instalaci smí provádět pouze kvalifikovaný personál! Dbejte na to, aby nedošlo k poškození zařízení během přepravy. Nenechávejte zásobník dlouhodobě vystaven přímému slunečnímu záření. Nepoužívejte zařízení, která by dlouhodobě svírala obvod zásobníku. Zajistěte, aby byly závity vstupu/výstupu užitkové vody chráněny během přepravy. Neinstalujte zásobník do vlhkých nebo mokrých míst. Doporučujeme nainstalovat zásobník co nejblíže kotli, v každkém případě je třeba propojit zásobník s kotlem nebo solárním systémem. Na vstupu studené vody do zásobníku musí být instalován pojistný ventil 8 barů pro ochranu zařízení proti výkyvům tlaku ve vodovodním řádu. Pokud je zásobník nainstalován v místech, kde je vysoký přetlak vody v řádu (v průměru více 6,5 baru), je nezbytné namontovat na vstup studené vody redukční ventil nastavený na maximální hodnotu 6,4 bar. Pokud jsou ve vodovodní síti nečistoty, nainstalujte vhodný filtr. Ale přesvědčte se, že je v systému dostatečný průtok a přetlak. Pro dosažení maximální účinnosti zásobníku je nutné provést instalaci dle následujícího schématu. Při výběru vhodného objemu zásobníku se musí brát v úvahu plánovaný odběr teplé vody. U modelů s dvojitou spirálou je solární kolektor napojen na spodní spirálu, kotel musí být napojen na vrchní spirálu. Společnost Baxi nenese žádnou odpovědnost za případné vzniklé problémy či špatné fungování zásobníku, pokud byl tento poškozen při manipulaci a nebo byl instalován do nevhodných prostor Uvedení do provozu (napuštění) Přesvědčte se, že tlak ve vodovodní síti, na kterou má být zařízení napojeno, není vyšší nez 4,5 baru. V opačném případě nainstalujte regulátor tlaku na vstup. Ověřte si, že ph vody je v rozmezí od 6,5 do 7,5. Pokud ne, nainstalujte dávkovací zařízení, které upraví ph. Kontrolujte teplotu vody uvnitř zásobníku, nesmí překročit hodnotu 95 C. Kontrolujte provozní přetlak spirál, který smí být maximálně 10 bar, u smaltovaného zásobníku pro zásobu TUV maximálně 10 bar. (viz tab na str. 6) Nainstalujte expanzní nádobu o objemu 4% z nominální hodnoty každého okruhu, na který je zásobník napojen (solární okruh, okruh TUV, primární okruh). Na zásobník nainstalujte také pojistný ventil a zpětnou klapku, volte typ určený pro tento druh systému. 34

35 Schéma zapojení zásobníku s dvojitou spirálou a solárního systému s kotlem určeným na vytápění Použité komponenty: 1. Filtr na vstupu 2. Redukční ventil 3. Zpětná klapka 4. Pojistný ventil (nastavení na 8 barů) 5. Sada se solárním čerpadlem (složená dále z expanzní nádrže, pojistného ventilu, kohoutů, manometru, teploměrů a průtokoměrů) 6. Oběhové čerpadlo TUV 7. Odvzdušňovací ventil kolektoru Pozn.: výše uvedené schéma je pouze orientační a mělo by být schváleno odbornou topenářskou firmou instalace / údržba Okruh cirkulace tuv: Větev okruhu cirkulace slouží k tomu, aby byla teplá voda, která se ohřeje v zásobníku, okamžitě k dispozici při odběru z jakéhokoliv místa. Využití této možnosti je vhodné v případě, kdy je vzdálenost mezi místem, kde je instalován zásobník a místy odběru TUV příliš velká. V případě, že je instalován tento okruh cirkulace, uživatel nemusí dlouho čekat, než teplá voda dorazí do místa odběru. Čerpadlo, které udržuje cirkulaci teplé vody v okruhu, musí být hygienicky homologováno pro použítí na TUV. Okruh cirkulace musí být zhotoven dle instalačního schématu. Upozornění: při použití cirkulace TUV se zvětší tepelné ztráty zásobníku TUV Čištění zásobníku: Doporučujeme pravidelné čištění zásobníku (každých 12 měsíců), které provád autorizovaný servis. Rozměry kontrolního otvoru pro čištění odpovídají evropským standardům. Během používání zásobníku (záleží na tvrdosti vody) se topná spirála pokryje vrstvou vodního kamene. To by mohlo zapříčinit zhoršenou tepelnou výměnu a pokles účinnosti zásobníku. Z tohoto důvodu doporučujeme nechat pravidelně vyčistit topnou spirálu skrze kontrolní otvor. Dále je třeba každých 6 měsíců kontrolovat těsnění a neporušenost připojení. Pokud odebraná TUV obsahuje oxid železitý, ihned kontaktujte autorizovaný servis. POzOr: čištění by měl provádět pouze autorizovaný technický servis. Při čištění je nutné dbát na to, aby nebyl poškozen vnitřní povrch ze smaltované oceli a topná spirála. 35

36 anoda: Důležité: je třeba pravidelně kontrolovat opotřebení hořčíkové anody a pokud je třeba, okamžitě ji vyměnit. Pokud není anoda vyměněna včas, může dojít k opotřebování nádrže, což můž vést ke ztrátě záruky. anodu je třeba vyměnit také v případě, pokud při odšroubování zátky na horní části zásobníku, vytéká z otvoru voda. Postup při výměně hořčíkové anody: uzavřete kohout studené vody pomocí vypouštěcího ventilu odčerpejte cca litrů vody ze zásobníku odšroubujte upevňovací šrouby a sundejte ochranný kryt. Dbejte na to, abyste nepoškodili teploměr zvedněte opatrně izolaci z minerální vlny tak, abyste ji nepoškodili nejdříve odstraňte kabel uzemnění anody z krytu příruby a potom ze samotné příruby odstraňte upevňovací šrouby a sundejte přírubu odstraňte těsnění příruby odstraňte upevňovací matici mezi anodou a přírubou při odstraňování opotřebené anody si nezapomeňte odložit izolační pouzdro těsnění anody namontujte novou anodu na smaltovanou stranu příruby a izolační pouzdro ponechte na její druhé straně; poté opět zašroubujte upevňovací matici anody na přírubu umístěte těsnění příruby na otvor zásobníku (pokud je těsnění poškozené nebo jeví známky opotřebení, vyměňte ho také) nasa te protipřírubu přesně na protipřírubu, která se nachází na zásobníku. poté, co umístíte zpět izolaci z minerální vlny na přírubu, vložte do příslušné jímky senzor teploměru nasa te zpět ochranný kryt na izolaci a přepevněte ho šrouby. teplotní čídla: Čidla se používají pro ověřování teploty na různých místech v zásobníku v případě, že jsou v systému instalována zařízení jako trojcestné ventily, čerpadla a jiné hydraulické systémy, jejichž provoz může být závislý na teplotě protékající vody. Teplotní čidla jsou umístěna v příslušných jímkách, které se nacházejí ve stanovených výškách pro kontrolu rozvodu tepla v zásobníku Baxi. Označení ce Zásobníky UB 200/300/400/500/800/1000/1500 DC, UB 200/300/400/1000/2000 SC jsou v souladu s evropskými normami 97/23/ CEE (Tlaková zařízení) a 98/83/CE (Použití UV). Dále jsou uvedené zásobníky vyrobeny v souladu s tímto standardem: DIN DiaGnOStika POrUcH a DOPOrUČení DiaGnOStika POrUcH závada Příčína řešení Objem zásobníku je nedostačující vzhledem k požadavkům uživatelů na teplou vodu. Vyberte zásobník s vyšším objemem vody. Zásobník nedodává dostatečné množství TUV zásobník. technickým Možný problém v hydraulickém systému napojeném na Nechte zkontrolovat hydraulický systém autorizovaným servisem. Topná spirála je zanesena vodním kamenem. Nechte provést vyčištění trubek spirály. Kapající voda z pojistného ventilu na vstupu studené vody. Přetlak ve vodovodním řádu je vyšší než 7 barů. Pojistný ventil je zevnitř zanesený. Nainstalujte na vstupu studené vody redukční ventil. Vyčištěte pojistný ventil a instalujte filtr na vstupu studené vody záruční PODMínky záruka ztrácí platnost, pokud je štítek s výrobním číslem poškozený a nebo nečitelný záruha se nevztahuje na poškození výrobku, ke kterému došlo v případě, že nebyly dodrženy pokyny uvedené v tomto návodu záruka se nevztahuje na škody na výrobku způsobené přepravou třetími osobami instalovat a provádět údržbu výrobku smí pouze autorizovaný technický servis dle platných zákonů a norem záruka se nevztahuje na škody způsobené z důvodu neprovádění údržby nebo čištění zásobníku uživatelem záruka se nevztahuje na poškození výrobku způsobené nesprávnou instalací nebo nesprávným připojením hydraulických komponentů, vnějšími vlivy chemickými či fyzikálními (např. poškození agresivními přípravky na vnitřní nebo vnější číštění zásobníku), nesprávnou přepravou a uskladněním, nevhodným výběrem objemu zásobníku 36

37 14 SYSTÉMOVý REGULÁTOR ECO PRO TEPELNÉ SOLÁRNÍ ZAřÍZENÍ OVLÁDANÉ MIKROPROCESOREM 14.1 OBlaSt POUžití / vlastnosti Oblast použití: Solární regulátory BAXI jsou účinnými zařízeními s mikroprocesorovou regulací pro programování funkcí tepelných solárních zařízení. Tyto regulační jednotky lze snadno používat v systémech solárních kolektorů, které se běžně vyskytují na trhu, například u zařízení s jedním solárním polem a jedním zásobníkem. Regulátory lze instalovat jak pro domácí použití tak do obchodních a průmyslových prostor. Před zprovozněním je třeba prostudováním si této příručky zkontrolovat, zdali je příslušný regulátor vhodný pro zařízení, do kterého se instaluje vlastnosti zařízení: Regulátor BAXI má následující vlastnosti: Intuitivní ovládání vycházející z menu s grafickými symboly a čtyřmi ovládacími tlačítky. Regulace podle teplotního rozdílu u nastavitelných hodnot digitální regulace. Regulace počtu otáček neboli ovládání přepínání čerpadla solárního okruhu. Zvláštní funkce pro zařízení s kolektory vybavenými vakuovými trubicemi. Integrované počítadlo provozních hodin pro plnění zásobníku. Množství rozličných funkcí pro regulaci zařízení s ukazatelem vad a funkčních závad prostřednictvím symbolů. Uložení do paměti všech nastavených hodnot i v případě jakkoliv dlouhého výpadku elektrického proudu. Velký prostor pro kabeláž Schéma zařízení: Regulátor lze používat v podobných zařízeních s obdobnými funkcemi. Poznámka: následující vyobrazení zařízení znázorňuje úplné hydraulické schéma. TColl - Uzemnění TTh - Kalorimetr (není součástí dodávky) Tsp - Fáze - sí TKRuck - Teplotní sonda kolektoru P - Vodič nulové fáze - sí DFZ - Teplotní sonda zásobníku ZÁSOBNÍK obr. 33: schéma zařízení 14.2 BezPeČnOStní POkyny veškeré práce související s montáží a připojením kabelů, které se týkají regulátoru, musí být prováděny pouze bez napětí. Otevření, připojení a zprovoznění zařízení musí být prováděna pouze kvalifikovaným personálem. Dále musí být dodržovány platné bezpečnostní předpisy. 37
