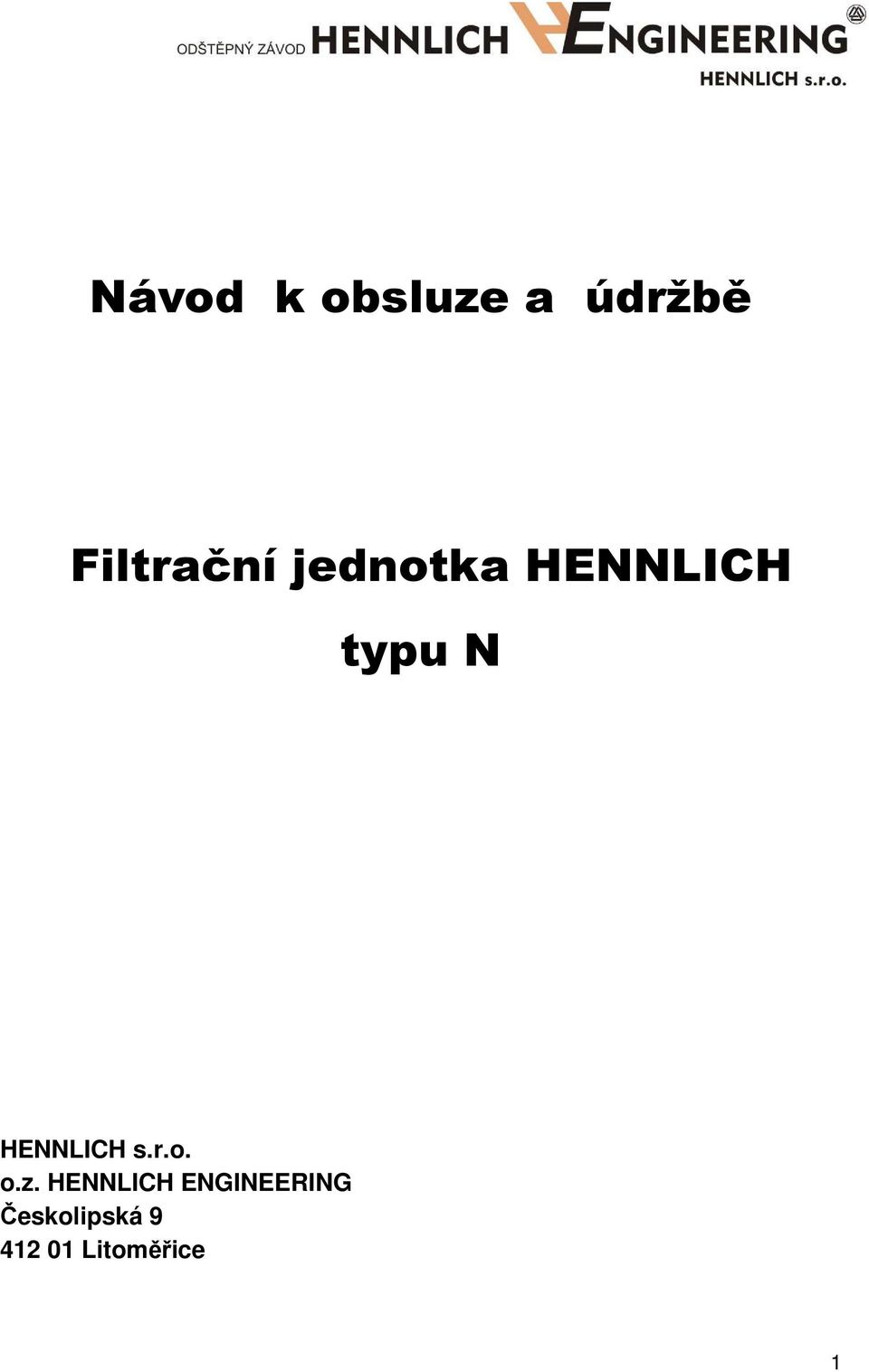

1 Návod k obsluze a údržbě Filtrační jednotka HENNLICH typu N HENNLICH s.r.o. o.z. HENNLICH ENGINEERING Českolipská Litoměřice 1

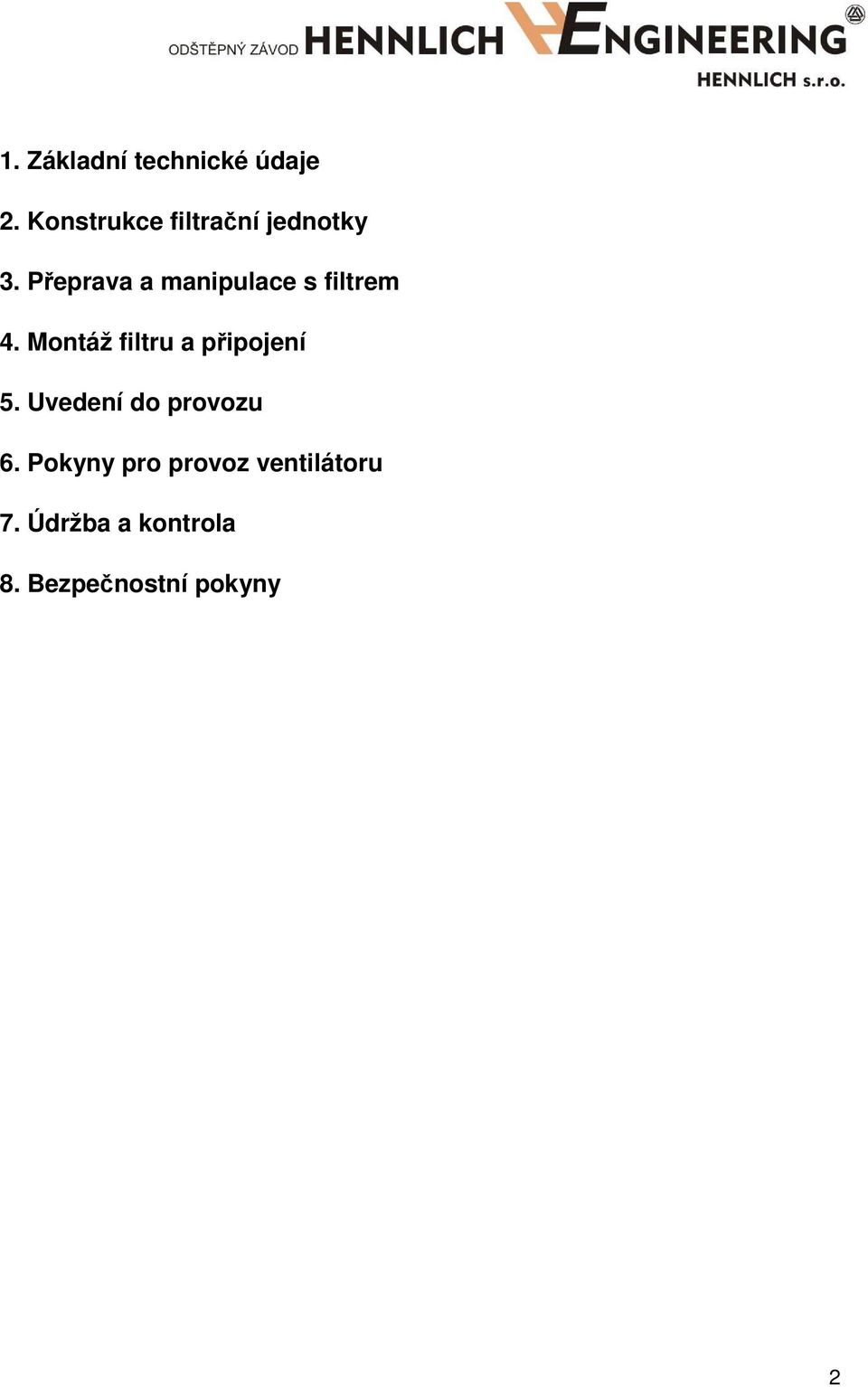

2 1. Základní technické údaje 2. Konstrukce filtrační jednotky 3. Přeprava a manipulace s filtrem 4. Montáž filtru a připojení 5. Uvedení do provozu 6. Pokyny pro provoz ventilátoru 7. Údržba a kontrola 8. Bezpečnostní pokyny 2

3 1. Základní technické údaje Filtrační jednotka typ N1000 P1500 filtrační plocha (m 2 ) odsávané množství vzduchu (m 3 /h) tlaková ztráta filtru (Pa) max obsah zbytkového prachu v čistém vzduchu (mg/m 3 ) max. 10 filtrační vložka (ks) 1 hmotnost filtru (kg) barva RAL dle standardu výrobce vzduchový rozvaděč 1x ventil jmenovitý pracovní tlak (bar) -0,1 / +0,1 jmenovitá pracovní teplota ( C) -20/+135 objem (dm 3 ) 6,75 regulátor tlaku vzduchu (bar) 5 rozsah regulace (bar) 0,5-10 tlakový vzduch (bar) max. 6 spotřeba (Nm 3 /h) max. 6 mechanické nečistoty (mm) pod 0,03 Ventilátor (podtlaková varianta) výkon (m 3 /h) tlak ventilátoru (Pa) příkon motoru (kw) 1,5-2,2 2,2-3,0 otáčky (ot/min) 2940 krytí IP54 Označení filtrační jednotky výrobní štítek HENNLICH ENGINEERING HENNLICH s. r.o. Českolipská 9 CZ Litoměřice VZDUCHOVÝ FILTR Typ: N Výrobní číslo: Rok výroby: Mn. vzduchu m 3 /h příkon. elmotoru: kw Napětí: 230/400 V Krytí IP Konstrukce filtrační jednotky a její funkce Filtrační jednotka je válcového provedení. Zaprášená a čistá strana jsou odděleny přepážkou s úchyty pro filtrační prvek. Filtrační prvky jsou válcové vložky, vyztužené uvnitř děrovaným plechem. Ve spodní části jsou zaslepené, v horní části je upevňovací hlavice pro uchycení na přepážce. Filtrační vložka je upevněna šrouby, aby případná výměna filtrační vložky byla rychlá a nevyžadovala speciální nářadí. Filtrační vložky jsou přístupné po sejmutí horního víka a 3

4 profukovací trubky na čisté straně. Výměnu filtrační vložky doporučujeme objednat u výrobce, resp. dodavatele zařízení. V horní části filtrační komory je integrovaný čistící systém pro průběžnou regeneraci filtračních vložek pomocí impulsů tlakového vzduchu, tzv. JET-PULS systém. Na boku filtrační komory je upevněný vzdušník s jedním elektromagnetickým membránovým ventilem. Ventil má integrovanou řídící jednotkou - velikost a četnost impulsů je možné měnit v závislosti na druhu odsávaného prachu a zatížení filtrační plochy. V horní části filtrační komory je rovněž výfuková mřížka (přetlaková verze) nebo odsávací příruba. Na přírubu je možné připojit buď vzduchotechnické potrubí od centrálního ventilátoru nebo je na tuto přírubu upevněn samostatný ventilátor (podtlaková verze). Filtrační jednotka potom pracuje zcela nezávisle na jiných zařízeních. V případě, že je filtrační jednotka použita pro podtlakové (s vlastním ventilátorem) odsávání, doporučujeme vybavit technologii (silo) bezpečnostním podtlakovým ventilem. Pokud je filtrační jednotka nasazena bez ventilátoru proudí vzduch s prachem do filtru spodní přírubou. Prach se zachytává na vnější straně filtrační vložky a vyčistěný vzduch odchází přes čistou stranu filtrační skříně do okolního prostředí. Pokud je filtrační jednotka vybavena ventilátorem, mohou odprašky také odcházet spodní přírubou (např. na sile) nebo se řeší samostatně hospodaření s odprašky (nádoba na odprašky) a připojení na odsávanou technologii vzduchotechnickým potrubím. Doporučujeme nasazení vždy konzultovat s dodavatelem a výrobcem filtrační jednotky. Doporučení! Filtrovaný prach musí být suchý, sypký a nelepivý! 3. Přeprava a manipulace s filtrem přeprava a manipulace s filtrační jednotkou Filtrační jednotka se dodává zabalena na paletě a je možno s ní manipulovat vysokozdvižným vozíkem. Filtrační jednotka je v horní části vybavena závěsnými oky, pro možnost manipulace jeřábem nebo kladkostrojem. Manipulaci smí provádět jen osoby s oprávněním a při dodržení všech bezpečnostních zásad a pravidel. Při dopravě nákladním autem je nutno filtrační jednotku na ložné ploše fixovat. 4. Montáž filtru a připojení 4

5 montáž filtrační jednotky Ukotvení filtrační jednotky se provede kotevními šrouby min. M8x30 s maticí, podložkou a vějířovou podložkou. Pokud je na výstup z ventilátoru montováno vzduchotechnické potrubí nebo tlumič hluku, musí se demontovat ochranná mřížka. V případě, že je filtrační jednotka v provedení Ex a je ukotvena na OK, je nutno dva šroubové spoje provést jako vodivé spojení. připojení tlakového vzduchu připojení na elektrickou síť Pro bezporuchový provoz filtru je nutný přívod vyčištěného tlakového vzduchu (bez mechanických nečistot, vody a oleje) s tlakem min. 6 bar. K regulátoru tlaku vzduchu, který je součástí filtrační jednotky a zpravidla je upevněný na vzdušníku, je nutno přivést potrubím 1/2 tlakový vzduch. Na potrubí vždy osadit uzavírací prvek (kohout nebo ventil). Propojení do regulátoru, kde je otvor s vnitřním závitem G1/2 nebo rychlospojka, může být provedeno pevným potrubím nebo ohebnou hadicí. Je-li filtrační jednotka umístěna ve venkovním prostoru, doporučuje se přívodní potrubí zajistit proti promrznutí (i v případě upravovaného tlakového vzduchu), např. tepelnou izolací nebo přídavným ohříváním. Všechny uzavírací prvky by měly být rovněž zajištěny proti zamrznutí, nejlépe jejich instalací uvnitř budovy. Při nebezpečí zamrznutí, respektive při venkovní instalaci doporučujeme už ve fázi projektové přípravy navrhnout použítí termostaticky regulovatelného vyhřívaní. Regulátor tlaku vzduchu nastavit na výstupní tlak 5 barů. Elektrická svorkovnice filtrační jednotky je připojena na elektrickou síť, která je vyznačena v technických parametrech. Ve elektromagnetickém ventilu je integrována i řídící jednotka ovládající regeneraci filtru. Připojení elektrosvorkovnice smí provést pouze kvalifikovaný elektrikář a musí být respektovány platné předpisy pro elektrickou instalaci. Filtrační jednotka musí být uzemněna samostatným vodičem. Pozor, elektrikář musí zajistit: kontrolu, zda vstupní napětí souhlasí s parametry na štítku všechny kabelové spoje byly pevně dotažené síťová vedení byla vhodná pro montáž a nebyla poškozená napájení proudem bylo bez výpadků 5. Uvedení do provozu kontrola před spuštěním spuštění filtrační jednotky Před spuštěním filtrační jednotky je nutno zkontrolovat, zda funguje přívod tlakového vzduchu, který je nezbytný pro chod JET-PULS systému. Kontrolní manometr na regulátoru tlaku musí ukazovat 5 bar. Kontroluje se tedy nastavení tlaku na manometru regulátoru tlaku a otevření uzavíracího prvku na přípojce tlakového vzduchu. Důležité: Před prvním spuštěním je nutno zkontrolovat směr otáčení ventilátoru a případně upravit napojení fází elektrické přípojky. Spuštění se provede zapnutím přívodu elektrického proudu do svorkovnice, kterou je filtrační jednotka napájena. Zároveň je tím uveden do chodu čistící JET-PULS systém. Zkontrolujte, zda pracuje během cyklu ventil na vzdušníku a zda je interval mezi jednotlivými impulzy asi s (úprava nastavení se provádí na řídící jednotce). Po každém tlakovém rázu poklesne tlak ve vzdušníku na cca 3 bary, do dalšího impulsu musí tlak opět vzrůst na provozní hodnotu 5 bar. 5

6 chod filtrační jednotky Po zahájení odsávání znečištěného vzduchu a zaplnění filtrační plochy prachem a správné a pravidelné funkci čistících impulsů zkontrolujeme výstupní čistou stranu filtru, zda neproniká prach. Pokud ano, je nutné okamžitě vypnout odsávání ventilátor a najít netěsnost, aby nedošlo k poškození filtračních prvků. 6. Pokyny pro provoz ventilátoru Motor ventilátoru je opatřen ložisky s trvalou tukovou náplní. Tuto náplň není nutné měnit po celou dobu životnosti ložisek. Pokud jsou ložiska opotřebovaná zvýšená hlučnost za provozu, je nutné je vyměnit. Výstup z ventilátoru je z výroby škrcen mřížkou. To je nutné z toho důvodu, protože nové filtrační patrony mají nízkou tlakovou ztrátu a při plném otevření by byl elektromotor ventilátoru přetížen. Po určité době provozu (minimálně 100 provozních hodinách) je možné, mřížku otevřít (filtrační patrony jsou již na povrchu zaprášené). Po této změně doporučujeme vždy kontrolovat, zda se elektromotor ventilátoru při provozu nepřehřívá (nebo lépe, změřit klešťovým ampérmetrem správné štítkové hodnoty elektromotoru). 7. Údržba a kontrola Pozor: kontroly musí být pravidelné a musí se zaznamenávat do provozního sešitu! pokyny pro obsluhu Obsluhu filtrační jednotky provádí zásadně zaškolený pracovník. Před jakoukoli manipulací s filtrační jednotkou, zejména otevřením filtrační komory je nezbytné vypnout hlavní vypínač na hlavním elektrickém rozvaděči a přívod tlakového vzduchu do vzdušníku ve filtrační jednotce. Při údržbářských pracích dodržujte: spuštění filtru při sejmutém horním krytu na skříni je nepřípustné nebezpečí úrazu zejména očí při čistícím impulsu s otevřeným filtrem zásadně používejte ochranné brýle a respirátor uzavřete přívod tlakového vzduchu a po několika impulsech, kdy dojde k vyprázdnění vzdušníku vypněte přívod el. energie denní kontrola Kontroluje se chod čistícího systému filtrační jednotky. kontrola akustická poslech impulsů. kontrola vizuální pokles tlaku na manometru regulátoru tlaku vzduchu při čistícím impulsu. Pokles tlaku vzduchu nesmí být méně než 3-3,5 barů po impulsu a musí se rychle doplnit na požadovaných 5 barů. týdenní kontrola kontrola nastavení výstupního tlaku 5 barů na regulátoru kontrola a případné vyprázdnění sběrné nádobky kondenzátu na regulátoru. Pozor! Demontáž a vyprázdnění nádobky je možné provádět pouze je-li uzavřen přívod tlakového vzduchu a tlak ve vzdušníku je nulový. 6

7 roční (půlroční) kontrola Interval kontroly je možno přizpůsobit dle zkušenosti a podle intenzity provozu filtrační jednotky. Provádět při vypnutém filtru. Kontrolovat na výstupu z ventilátoru nebo na výdechové mřížce, zda nedochází k úniku prachu do čistého prostoru filtru. Únik prachu představuje závažnou poruchu a je nutný okamžitý servisní zásah zpravidla výměnu porušené filtrační vložky nebo těsnění V žádném případě nesmí dojít k mechanickému poškození filtrační plochy! Možné závady a jejich odstranění Systém regenerace JET-PULS závada čistící impulsy nejdou čistící impulsy v čistícím cyklu jsou nepravidelné nebo slabé pokles výstupního tlaku na regulátoru pod nastavených 5 barů pokles tlaku na regulátoru při impulsu pod 3 bary možná příčina poruchy uzavřený přívod tlakového vzduchu výpadek kompresorové stanice porucha funkce řídící jednotky čistícího systému porucha kabelového přívodu ovládacího signálu mezi svorkovnicí a ventilem na vzdušníku prasklá gumová membrána nebo pružina elektromagnetického ventilu nízký tlak v rozvodu tlakového vzduchu nedostatečný přívod tlakového vzduchu přivřený ventil filtrační vložka (patrony) filtrační jednotka je neprůchodná tlaková ztráta filtračních prvků převyšuje podtlak ventilátoru pokles účinnosti filtrační jednotky zkontrolovat zda funguje čistící systém zkontrolovat hadicové spojky na výstupu ze vzdušníku otevřít skříň filtru, vyjmout filtrační vložku a opatrně je očistit měkkým smetákem a tlakovým vzduchem pokud jsou uvedená opatření neúčinná, vyměnit filtrační vložku za novou je-li filtrován prach s vysokou vlhkostí nebo lepivý, dochází k zvýšení odporu filtrační plochy zkrátit interval mezi čistícími impulsy, zesílit intenzitu impulsu vyjmout a vyčistit filtrační vložky podle předchozího bodu nebo vyměnit filtrační vložky za nové Všeobecné pokyny Údržbu a opravy mohou provádět pouze oprávněné kvalifikované osoby. Před zahájením prací se musí nejprve vypnout přívod elektrické energie a tlakového vzduchu a zkontrolovat, že ukazatel tlaku na regulátoru ukazuje 0. Vypnout hlavní vypínač. Zajistit, aby nemohlo dojít k nepozornosti nebo další osobou k opětovnému zapnutí! Otevírání filtračních skříní a příslušenství neoprávněnou osobou je zakázáno. Zařízení je možno opětovně spustit až když je po opravě znovu kompletně smontováno a uvedeno do provozuschopného stavu. 7

8 Pravidelné kontrolní úkony Základní kontrola se provádí podle podle následujících bodů: a) kontrola těsnosti filtrační jednotky a přívodu tlakového vzduchu b) kontrola opotřebení filtrační skříně c) kontrola těsnosti rychlootevíracího ventilu : Snížený nebo slabý čisticí impuls stlačeného vzduchu může být, průvodním jevem poruchy elektromagnetického ventilu. Chybný ventil vyměnit nebo vyměnit prasklou membránu. e) kontrola těsnosti šroubových spojení tlakového vzduchu f) kontrola stavu filtračních vložek Výměna membrány elektromagnetického ventilu vypnout filtrační jednotku, zavřít přívod tlakového vzduchu a vypustit vzduch odmontovat kabelový konektor sundat těleso ventilu, pružinu a membránu kontrolovat: stav membrány stav těsnění nasadit těleso ventilu a membránu nasadit kabelový konektor napustit tlakový vzduch a přezkoušet těsnost montáže Montáž a demontáž filtračních vložek Montáž a demontáž filtračních vložek provádějí pouze zaškolení pracovníci. Filtrační jednotka se musí vždy vypnout a zajistit proti neúmyslnému zapnutí. Do filtrační skříně montovat jen nepoškozené filtrační vložky s nepoškozeným těsněním. Filtrační vložka se nasadí z čisté strany na dělicí příčku a připevní se šrouby M8. Pozor: Závity šroubů se musí těsnit tmelem. Filtrační vložka musí být upevněna svisle. Pokud není filtrační vložka dokonale namontována, není správně utěsněna a prach proniká vzniklou netěsností Upozornění: opotřebované a nepoužitelné filtrační vložky ukládejte do pevných plastových pytlů a zajistěte jejich ekologickou likvidaci podle druhu prachu, který byl filtrem odlučován Regulátor tlaku vzduchu s manometrem ½ 8

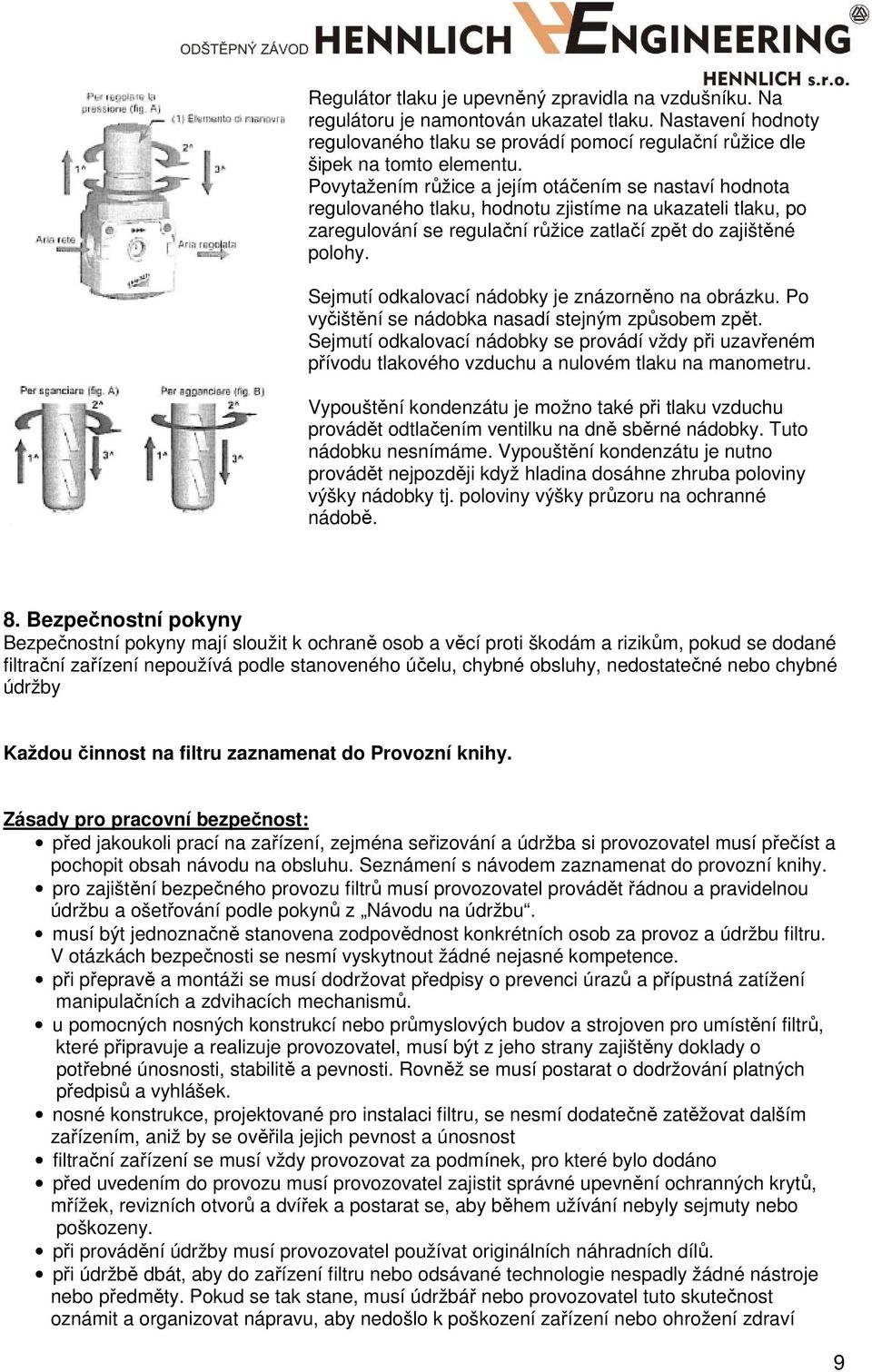

9 Regulátor tlaku je upevněný zpravidla na vzdušníku. Na regulátoru je namontován ukazatel tlaku. Nastavení hodnoty regulovaného tlaku se provádí pomocí regulační růžice dle šipek na tomto elementu. Povytažením růžice a jejím otáčením se nastaví hodnota regulovaného tlaku, hodnotu zjistíme na ukazateli tlaku, po zaregulování se regulační růžice zatlačí zpět do zajištěné polohy. Sejmutí odkalovací nádobky je znázorněno na obrázku. Po vyčištění se nádobka nasadí stejným způsobem zpět. Sejmutí odkalovací nádobky se provádí vždy při uzavřeném přívodu tlakového vzduchu a nulovém tlaku na manometru. Vypouštění kondenzátu je možno také při tlaku vzduchu provádět odtlačením ventilku na dně sběrné nádobky. Tuto nádobku nesnímáme. Vypouštění kondenzátu je nutno provádět nejpozději když hladina dosáhne zhruba poloviny výšky nádobky tj. poloviny výšky průzoru na ochranné nádobě. 8. Bezpečnostní pokyny Bezpečnostní pokyny mají sloužit k ochraně osob a věcí proti škodám a rizikům, pokud se dodané filtrační zařízení nepoužívá podle stanoveného účelu, chybné obsluhy, nedostatečné nebo chybné údržby Každou činnost na filtru zaznamenat do Provozní knihy. Zásady pro pracovní bezpečnost: před jakoukoli prací na zařízení, zejména seřizování a údržba si provozovatel musí přečíst a pochopit obsah návodu na obsluhu. Seznámení s návodem zaznamenat do provozní knihy. pro zajištění bezpečného provozu filtrů musí provozovatel provádět řádnou a pravidelnou údržbu a ošetřování podle pokynů z Návodu na údržbu. musí být jednoznačně stanovena zodpovědnost konkrétních osob za provoz a údržbu filtru. V otázkách bezpečnosti se nesmí vyskytnout žádné nejasné kompetence. při přepravě a montáži se musí dodržovat předpisy o prevenci úrazů a přípustná zatížení manipulačních a zdvihacích mechanismů. u pomocných nosných konstrukcí nebo průmyslových budov a strojoven pro umístění filtrů, které připravuje a realizuje provozovatel, musí být z jeho strany zajištěny doklady o potřebné únosnosti, stabilitě a pevnosti. Rovněž se musí postarat o dodržování platných předpisů a vyhlášek. nosné konstrukce, projektované pro instalaci filtru, se nesmí dodatečně zatěžovat dalším zařízením, aniž by se ověřila jejich pevnost a únosnost filtrační zařízení se musí vždy provozovat za podmínek, pro které bylo dodáno před uvedením do provozu musí provozovatel zajistit správné upevnění ochranných krytů, mřížek, revizních otvorů a dvířek a postarat se, aby během užívání nebyly sejmuty nebo poškozeny. při provádění údržby musí provozovatel používat originálních náhradních dílů. při údržbě dbát, aby do zařízení filtru nebo odsávané technologie nespadly žádné nástroje nebo předměty. Pokud se tak stane, musí údržbář nebo provozovatel tuto skutečnost oznámit a organizovat nápravu, aby nedošlo k poškození zařízení nebo ohrožení zdraví 9

10 při odsávání materiálu, který je zdraví škodlivý, musí provozovatel dodržovat předpisy pro prevenci úrazu touto látkou, zejména při provádění údržby stroje. při dalším zpracování odprašků z filtru a při jejich likvidaci musí uživatel dodržovat předpisy platné pro daný prach. Další povinnosti uživatele: při likvidaci náhradních dílů obsahujících odsávaný prach filtrační vložky musí být dodrženy platné předpisy a ekologické normy. při provozu musí uživatel zajistit, aby do filtračního zařízení nevnikaly žádné cizí předměty, zejména hořící a hořlavé předměty jako cigarety, papír, lepenka, hadry kovové předměty, které mohou nárazem na potrubí způsobovat jiskry nebo poškodit celé zařízení. Pokud toto hrozí, je nutné učinit účinná technická opatření proti vzniku škod zábrany na vstupu do filtru, protipožární ochrana, ochrana proti výbuchu. filtry jsou určené pouze pro použití na odlučování prachů uvedených v technické specifikaci zařízení pro danou zakázku. Jakékoli jiné použití může způsobit rizika škod na zdraví zařízení a odpovědnost za ně nese provozovatel. Za žádných okolností nesmí být filtry v normálním provedení provozovány s hořlavými a výbušnými prachy a plyny. Vedoucí pracovníci, kteří odpovídají za bezpečnost zařízení musí zajistit: pověřovat prací na filtračním zařízení pouze kvalifikované osoby. aby tyto osoby měly při vykonávání údržby a servisu k dispozici Návody na obsluhu a údržbu a tyto dokumenty vždy dodržovaly. práce na zařízení je pro nekvalifikované osoby zakázaná. za kvalifikované se označují osoby, které byly na základě svého vzdělání, školení, zaučení, zkušeností a znalostí platných norem, ustanovení,předpisů o prevenci úrazů a provozních poměrů, pověřeny osobou zodpovědnou za bezpečnost zařízení, aby prováděly jednotlivé činnosti a jsou schopny rozpoznat možná nebezpečí a zabránit jim. pracovníci obsluhy a údržby musí být poučení o způsobu první pomoci a místních. záchranných prostředcích platí zákaz práce nekvalifikovaných osob na elektrických zařízeních. Provoz filtračních jednotek vždy podléhá místním bezpečnostním předpisům a předpisům o prevenci úrazů. Pokud není uživatel vybaven vyškolenými a kvalifikovanými odborníky, doporučujeme využít pro instalaci, provozování údržbu a ošetřování filtračních jednotek odborné služby firmy HENNLICH s.r.o. Kontakt: HENNLICH s.r.o. o.z. HENNNLICH ENGINEERING Českolipská 9, Litoměřice Tel.: Fax engineering@hennlich.cz 10
