Vyhlédání závady u zařízení MiNi S-MMS
|
|
- Michaela Jandová
- před 8 lety
- Počet zobrazení:
Transkript
1 Chybové kódy MiNi S-MMS česky Strana 3 Vyhlédání závady u MiNi S-MMS Přes kabelový (RBC-AMT31E) 1. Upozornění na výskyt V případě detekce nějaké se na displeji zobrazí odpovídající chybový kód a číslo příslušné. svítí v průběhu provozu. Pokud chcete zjistit bližší údaje a historii, proveďte postup popsaný v následujícím odstavci Prověření historie poruch. 2. Prověření historie poruch V případě detekce se údaje ukládají do paměti e (až 4 poslední chybové kódy) Paměť uchovává data nezávisle na provozu a proto jí můžete prověřovat kdykoliv. Code Adresa Postup Popis Po současném stisku tlačítek a na déle než 4 vteřiny, změní se zobrazení na displeji. Při tomto [Servisním režimu] je možno prohlížet poruchy uložené v paměti. [01: pořadí ] v pravém poli Code Nb. [] zobrazen v levém chybovém poli [Adresa ] zobrazena v poli UNIT No.
2 Chybové kódy MiNi S-MMS česky Strana 4 Pomocí tlačítek na nastavení teploty je možné postupně procházet jednotlivé uložené chybové kódy. Pořadí zobrazení je od Code Nb. [01] (poslední) až po [04] (nejstarší). POZOR: Stiskem tlačítka [CL] dojde k vymazání VŠECH chybových kódů uložených v paměti! Pro návrat do normálního režimu a opuštění zobrazení chyb stiskněte tlačítko. Přes TCC-LINK (TCB-SC642TLE)

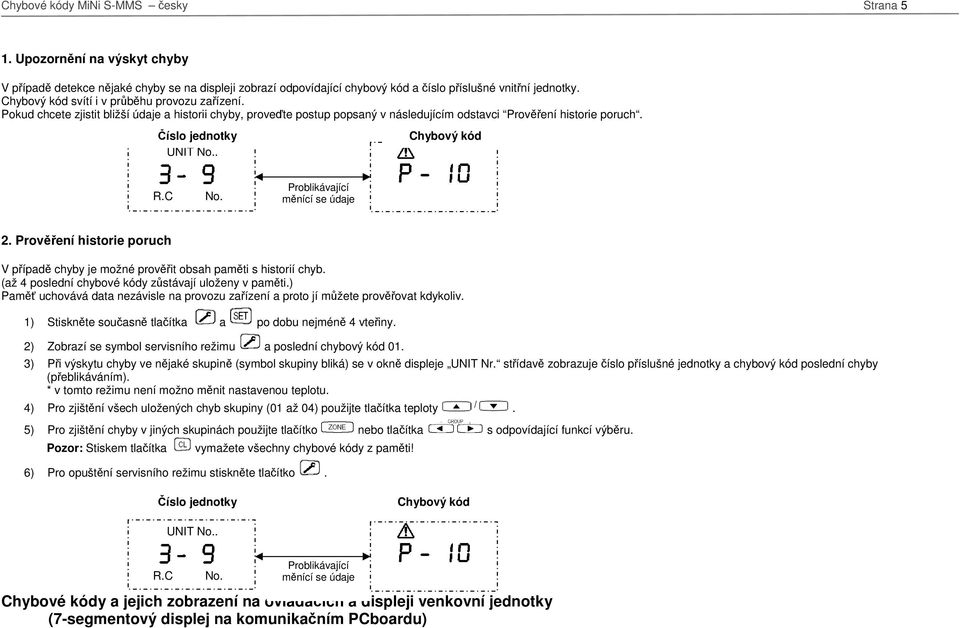

3 Chybové kódy MiNi S-MMS česky Strana 5 1. Upozornění na výskyt V případě detekce nějaké se na displeji zobrazí odpovídající chybový kód a číslo příslušné. svítí i v průběhu provozu. Pokud chcete zjistit bližší údaje a historii, proveďte postup popsaný v následujícím odstavci Prověření historie poruch. Číslo jednotky UNIT No.. R.C No. Problikávající měnící se údaje 2. Prověření historie poruch V případě je možné prověřit obsah paměti s historií chyb. (až 4 poslední chybové kódy zůstávají uloženy v paměti.) Paměť uchovává data nezávisle na provozu a proto jí můžete prověřovat kdykoliv. 1) Stiskněte současně tlačítka a po dobu nejméně 4 vteřiny. 2) Zobrazí se symbol servisního režimu a poslední chybový kód 01. 3) Při výskytu ve nějaké skupině (symbol skupiny bliká) se v okně displeje UNIT Nr. střídavě zobrazuje číslo příslušné jednotky a chybový kód poslední (přeblikáváním). * v tomto režimu není možno měnit nastavenou teplotu. 4) Pro zjištění všech uložených chyb skupiny (01 až 04) použijte tlačítka teploty. 5) Pro zjištění v jiných skupinách použijte tlačítko nebo tlačítka s odpovídající funkcí výběru. Pozor: Stiskem tlačítka vymažete všechny chybové kódy z paměti! 6) Pro opuštění servisního režimu stiskněte tlačítko. Číslo jednotky UNIT No.. R.C No. Problikávající měnící se údaje Chybové kódy a jejich zobrazení na ích a displeji venkovní jednotky (7-segmentový displej na komunikačním PCboardu)
4 Chybové kódy MiNi S-MMS česky Strana 6 na i kód pomocné údaje centrální E Chyba komunikace mezi vnitřní jednotkou a em (zjištěna na straně e) E Ovladač nemůže poslat signál E vnitřní E vnitřní E06 E06 Počet jednotek, které přijímají signál bezchybně Chyba komunikace a e (detekce na straně ) Chyba komunikace vnitřních a venkovních jednotek (detekce na straně vnitřních ) 4 I/F Ztráta komunikace s vnitřní jednotkou (snížení počtu jednotek) --- E I/F Chyba komunikace vnitřní a venkovní jednotky (detekce na straně venkovní jednotky) E08 E08 Duplicitní adresa Přerušená komunikace mezi PCboardem a em. Signál z e nemohl být poslán do. Žádná komunikace od e (vč. infra) a připojovacího adaptéru. Vnitřní jednotka neobdržela signál od venkovní jednotky. Pokud není pravidelně posílán signál od každé naadresované, dojde k chybě [E06] Komunikační signál přerušen na déle než 30 vteřin. 96 vnitřní I/F Zdvojená adresa Zadána vícekrát stejná adresa na vnitřních jednotkách. E Více hlavních u jednotky E CF vnitřní Chyba komunikace uvnitř PCboardu blokace provozu 2 e (vč. infra), oba nastaveny jako hlavní (master vnitřní jednotka se zastaví, ostatní jednotky zůstanou v provozu) Problém v řídícím okruhu (vnitřní chyba) Prověřit připojovací kabel e (A/B). Prověřit přerušení kabelu, špatný kontakt Prověřit napájení. Chyba PCboardu. Chyba nastavení adresy e (v případě dvou ů pro jednu jednotku) Prověřte funkci PCboardu e. Prověřit kabeláž a připojení komunikačního kabelu Popř. vyměňte e Prověřit připojovací kabel e & komunikační adaptér Prověřit pořadí fází venk. a fázování vnitř.. Prověřit adresu. Prověřit propojovací kabeláž. Prověřit venkovní jednotky a odpor napojení (SW30-2) Prověřit napájení Prověřit propojovací kabel mezi vnitř. a venk. Prověřit konektory PCboardu. Prověřit konektory PCboardu venkovní jednotky. Vadný PCboard. Vadná PCboard (I/F) venkovní jednotky. Prověřit terminálový vstup venk. jednotky (SW30-2). Prověřit propojovací kabel. Prověřit adresu. Prověřit pospojování s i (Skupinové/Individuální řízení) Prověřit nastavení e. Prověřit PCboard e. Pravděpodobně vadný PCboard
5 Chybové kódy MiNi S-MMS česky Strana 7 na i kód pomocné údaje E12 E12 01: Komunikace vnitřní/venkovní jednotky 02: Komunikace mezi venkovními jednotkami 42 I/F Chyba automatického adresování při spuštění E15 E I/F Chyba komunikace v průběhu automatického adresování E16 E16 00: Překročena kapacita 01 až xx: počet připojených vnitřních jednotek E ,99 vnitřní E19 E19 00: Žádná hlavní 02: dvě nebo více hlavních jednotek E20 E20 01: připojena venkovní jednotka jiného systému 02: připojena vnitřní jednotka jiného systému 89 I/F Překročen počet vnitřních jednotek / překročení kapacity výkonu Chyba komunikace mezi hlavní Master a vedlejšími Slave vnitřními jednotkami ve skupině 96 I/F Chyba počtu, resp. nastavení venkovních jednotek 42 I/F Chyba komunikace v systému jsou připojeny vnitřní/venkovní jednotky jiného systému (nedošlo k potvrzení teplotní odezvy) E23 E I/F Chyba komunikace mezi venkovními jednotkami Vyvolána při spouštění a prvotní adresaci systému. Vyvolána při automatické adresaci v průběhu adresování venkovních jednotek. V průběhu automatické adresace nebyla nalezena vnitřní jednotka Celkový výkon vnitřních jednotek vyšší než 135% výkonu venk. jednotek Počet připoj. vnitř. jednotek vyšší než 48 [Poznámka] Při nouzové odstávce jedné z venk. jednotek vypněte kontrolu výkonu funkce no capacity-over detection. Komunikace mezi hlavní vnitřní jednotkou a ostatními připojenými jednotkami Žádná hlavní venkovní v systému Dvě a více hlavních venk. jednotek v systému Automatické adresování zjistilo, že komunikačně je napojena jednotka jiného systému Signál z venkovní jednotky chyběl 30 vteřin nebo déle E25 E I/F Zdvojená adresa venkovní jednotky Zdvojená adresa venkovní jednotky. E31 E31 01: Komp. IPDU error 02: Fan1 IPDU error 03: Komp.+Fan1IPDU 04: Fan2 IPDU error 05: Komp.+Fan2 IPDU 07: Všechny IPDU vadné nebo chyba komunik. mezi IPDU a I/F PCboard nebo venkovní I/F PCboard vadný CF I/F Komunikační chyba mezi PCboardy Přerušena komunikace mezi IPDU (PCboardy) ve venkovní jednotce. Připojení na jiný systém, komunikační kabeláž. Propojovací kabel e (A/B). Přerušení, chyba na kontaktech, svorkách. Vnitřní jednotka bez napájecího napětí. Chyba PCboardu Adresování ů. (v případě dvou ů na 1 jednotku) PCboard dálkového e. Prověřte kabeláž mezi vnitř. a venk. jednotkami Prověř napájení vnitřních jednotek Prověř rušení jinými mi. Prověř napájení Prověřit PCboard vnitř., výměna e. Prověřit celkový výkon vnitřních jednotek. Prověřit HP kapacitní kódy vnitřních jednotek. Prověřit nastavení kapacity vnitřních/venkovních jednotek. Prověřit počet připojených jednotek. Prověřit funkci I/F PCboardu venkovní jednotky No. capacity-over detection : na I/F PCboardu hlavní master venkovní jednotky nastavte rotační switch SW09/Bit2 na ON Prověřit kabeláž a připojení e. Prověřit napájení. Prověřit PCboard. Jen k hlavní jednotce je napojen komunikační kabel k vnitřním jednotkám konektor (U1, U2). Prověřit zapojení vnitřní/venkovní a venkovní/venkovní. Prověřit PCboard venkovní jednotky (I/F) Přerušte nesprávně zapojené komunikační vedení mezi systémy pro automatické adresování nebo proveďte adresování ručně (popř. nedostatečný průměr komunik. kabeláže) Prověřit kabeláž a propojení mezi více systémy. Poznámka: Venkovní jednotky raději nenastavovat ručně. Prověř propoj/konektor PCboard IPDU a I/F PCB. Prověřit PCboardy venkovní jednotky (I/F, IPDU, Fan IPDU). Prověř napájení a externí elektromag. rušení.
6 Chybové kódy MiNi S-MMS česky Strana 8 na i kód pomocné údaje F F F F04 F06 F07 F08 F04 F06 F07 F08 F F12 F13 F15 F16 F12 F13 F15 F OF vnitřní --- Od vnitřní vnitřní Chyba TCJ senzoru Chyba TC2 senzoru Chyba TC1 senzoru Senzor přerušen nebo Senzor přerušen nebo Senzor přerušen nebo I/F Chyba TD1 senzoru Senzor přerušen nebo I/F Chyba TE1 senzoru Senzor přerušen nebo I/F Chyba TL senzoru Senzor přerušen nebo --- 1b I/F Chyba TO senzoru Senzor přerušen nebo --- OC vnitřní Chyba TA senzoru Senzor přerušen nebo 01: TS1 A2 I/F Chyba TS1 senzoru Senzor přerušen nebo 01: Kompresor 1 A3 IPDU Chyba TH senzoru Senzor přerušen nebo I/F Venkovní jednotka - Prohozeno připojení venkovních teplotních senzorů (TE1, TL) I/F Tlakové senzory venkovní jednotky jsou špatně připojeny prohozeny (Pd, Ps) Během topení HEAT, když je hodnota TE1 vyšší než TL 3 minuty nebo déle Vysokotlaký Pd a nízkotlaký Ps senzor prohozeny, nebo výstupní napětí nulové (senzory nepřipojeny nebo nepřevádí). Prověřit PCboard. Prověřit PCboard. Prověřit PCboard. Prověřit PCboard (I/F). Prověřit PCboard (I/F). Prověřit PCboard (I/F). Prověřit PCboard (I/F). Prověřit PCboard. Prověřit PCboard (I/F). Vnitřní chyba PCboardu IGBT (tepl. polovodičů) ---> pravděpodobně vyměnit IPDU PCboard. Prověřit pozice TE1 a TL Senzoru. Prověřit odporovou charakteristiku TE1 a TL Senzoru. Chyba PCboardu venkovní jednotky. Připojení vysokotlakého snímače Pd. Připojení nízkotlakého snímače Ps Porucha v senzoru Pd nebo Ps. Přezkoušet PCboard (I/F). Prověřit kompresi kompresoru (funkčnost, rozdíl tlaků).
7 Chybové kódy MiNi S-MMS česky Strana 9 na i kód pomocné údaje F23 F I/F Chyba Ps senzoru Výstupní proud senzoru Ps nulový. F24 F I/F Chyba Pd senzoru Výstupní napětí Pd senzoru nulové (Senzor přerušen nebo Pd>4.15MP při stojícím komp.) F vnitřní Všeobecná chyba F31 F C I/F Chyba EEPROM venkovní jednotky (*1) PCboard nepracuje normálně. PCboard venkovní jednotky (I/F) nepracuje normálně. H01 H01 01: Kompresor 1 1F IPDU Porucha kompresoru Základní ochrana invertoru detekuje své přetížení a následně zastaví. H02 H02 01: Kompresor 1 1d IPDU Porucha kompresoru (zaseklý) Přetížení které začne hned po startu kompresoru a pár sekund trvá aniž by přetížení polevilo. H03 H03 01: Kompresor 1 17 IPDU Porucha okruhu invertoru Odběr proudu při stojícím kompresoru přesahuje požadovanou mez. H04 H I/F Teplená ochrana kompresoru 1 (klixon) Tepelná ochrana vinutí kompresoru kompresor odpojila. Prověřte prohození napojení senzorů Ps a Pd Prověřte připojení konektoru Ps Prověřte charakteristiku senzoru Ps Prověřit kompresi kompres. (funkce, rozdíl tlaků). Prověřit funkčnost 4-cestného ventilu Chyba v PCboardu (I/F) venkovní jednotky Prověřte chybu okruhu SV4 Prověřte připojení konektoru senzoru Pd Prověřte charakteristiku Pd senzor Chyba PCboardu (I/F) venkovní jednotky Prověřit PCboard (chyba EEPROM). Prověřit napájení. Prověřit pořadí fází. Prověřit PCboard (I/F) venkovní jednotky Prověřit napájení. Prověřit funkci kompresoru Prověřit správnost ochrany proti přetížení. Prověřit PCboard (IPDU) venkovní jednotky Porucha kompresoru. Prověřit napájení Prověřit připojení kompresorů/ pořadí fází. Připojení IPDU PCboardu Porucha funkce ohřevu. (Kapalinové rázy v kompresoru) Prověřit PCboard (IPDU). Prověřit připojení napájení Prověřit PCboard (IPDU) venkovní jednotky Prověřit okruh teplené ochrany kompresoru (konektor, kabel, PCboard) Prověřit připojovací ventily. (plyn a kapalina) Prověřit funkci PMV ventilů Netěsnost okruhu SV4. Prověřit připojení/zapojení SV4. Prověřit PMV ventily vnitřních jednotek Prověřit funkci 4-cestného ventilu Prověřit množství chladiva. Prověřit netěsnost okruhu SV5. (*1) systém neběží jen při chybě na hlavní vnitřní jednotce skupiny.
8 Chybové kódy MiNi S-MMS česky Strana 10 na i kód pomocné údaje H06 H I/F Porucha na nízký tlak Tlak na sání nižší než 0.02MPa. (Ps < 0,02MPa) L vnitřní Zdvojení hlavní-master jednotky skupiny (Group error) Více master jednotek ve skupině (jednotek s jedním em). L04 L I/F Zdvojení adresy venkovní jednotky Venkovní jednotky různých systémů mají stejnou adresu... L I/F Zdvojení s prioritou (zobrazena na jednotce s prioritou) L06 L06 Počet jednotek s nastavenou prioritou L vnitřní L08 L vnitřní L vnitřní 96 I/F Zdvojení s prioritou (zobrazena na jednotkách, které nemají nastaveny určení priority) Nejméně jedna jednotka s individuálním řízením ve skupině (ve skupině musí být jen master nebo slave DN14) Nenastavena Skupina (Group) / adresa Nenastaven kapacitní kód vnitřní L10 L I/F Nenastaven kapacitní kód venkovní jednotky L , vnitřní j. L28 L I/F Překročen počet venkovních jednotek Více jednotek má prioritu určení režimu provozu celého systému Více jednotek má prioritu určení režimu provozu celého systému Minimálně jedna jednotka má špatně nastavený typ řízení (DN14) (individuál/master/slave) Adresa není plně nastavena Není nastaven kapacitní kód Jumper na I/F PCboard neodpovídá modelu jednotky Zdvojená centrální adresa Dvakrát použita v systému stejná centrální adresa Více než 4 venkovní jednotky na 1 systém Prověřit otevření servis. ventilů (Plyn a kapalina) Ověřit funkce PMV ventilu venkovní jednotky Problém v okruhu SV2 a SV4. Porucha nízkotlakého senzoru (Ps) Filtr vnitřních jednotek znečištěn, neprůchozí. Ověřit funkce PMV ventilu vnitřních jednotek. Neprůchozí rozvody chlazení (blokace chladiva) Problém ventilátoru venk. jednotky (při topení) Málo chladiva v okruhu (popř. netěsnost). Prověřit funkci 4-cestného ventilu. Prověřit adresování vnitřních jednotek. Prověřit správnost kabeláže e po dokončení automatického adresování (Skupinové/Individuální řízení) Prověřit nastavené systémové adresy jednotek Prověřit která jednotka má mít nastavenu prioritu režimu určení režimu provozu (možno jen 1 jednotka v systému!). Prověřte jednotky s nastavením volby priority režimu systému dle údajů ů a na venkovní jednotce Prověřit adresy a nastavení (DN=14=) Prověřit adresu vnitřní jednotek. Pozn.: Po montáži, při prvním připojení pod napětí se tento kód zobrazí vždy. Nastavte kapacitní kód jednotky (DN=11=) Prověřit nastavení I/F PCboardu. Prověřit nastavení centrálních adres Prověřit PCBoadru rozhraní (rozhraní ) Prověřit počet venk. jednotek (max. 4 na systém) Ověřit propojovací komunik. kabeláž venk. Chyba PCboardu ve venkovní jednotce (I/F)

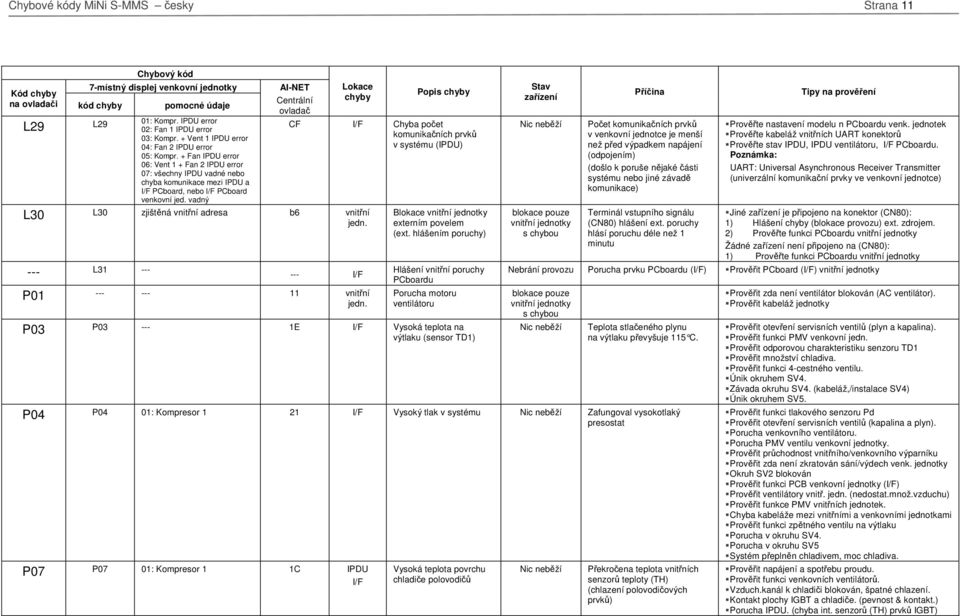

9 Chybové kódy MiNi S-MMS česky Strana 11 na i kód pomocné údaje L29 L29 01: Kompr. IPDU error 02: Fan 1 IPDU error 03: Kompr. + Vent 1 IPDU error 04: Fan 2 IPDU error 05: Kompr. + Fan IPDU error 06: Vent 1 + Fan 2 IPDU error 07: všechny IPDU vadné nebo chyba komunikace mezi IPDU a I/F PCboard, nebo I/F PCboard venkovní jed. vadný L30 L30 zjištěná vnitřní adresa b6 vnitřní --- L CF I/F Chyba počet komunikačních prvků v systému (IPDU) --- I/F P vnitřní Blokace externím povelem (ext. hlášením poruchy) Hlášení vnitřní poruchy PCboardu Porucha motoru ventilátoru P03 P E I/F Vysoká teplota na výtlaku (sensor TD1) Počet komunikačních prvků v venkovní jednotce je menší než před výpadkem napájení (odpojením) (došlo k poruše nějaké části systému nebo jiné závadě komunikace) Terminál vstupního signálu (CN80) hlášení ext. poruchy hlásí poruchu déle než 1 minutu Prověřte nastavení modelu n PCboardu venk. jednotek Prověřte kabeláž vnitřních UART konektorů Prověřte stav IPDU, IPDU ventilátoru, I/F PCboardu. Poznámka: UART: Universal Asynchronous Receiver Transmitter (univerzální komunikační prvky ve venkovní jednotce) Jiné je připojeno na konektor (CN80): 1) Hlášení (blokace provozu) ext. zdrojem. 2) Prověřte funkci PCboardu Žádné není připojeno na (CN80): 1) Prověřte funkci PCboardu Nebrání provozu Porucha prvku PCboardu (I/F) Prověřit PCboard (I/F) Teplota stlačeného plynu na výtlaku převyšuje 115 C. P04 P04 01: Kompresor 1 21 I/F Vysoký tlak v systému Zafungoval vysokotlaký presostat P07 P07 01: Kompresor 1 1C IPDU I/F Vysoká teplota povrchu chladiče polovodičů Překročena teplota vnitřních senzorů teploty (TH) (chlazení polovodičových prvků) Prověřit zda není ventilátor blokován (AC ventilátor). Prověřit kabeláž jednotky Prověřit otevření servisních ventilů (plyn a kapalina). Prověřit funkci PMV venkovní Prověřit odporovou charakteristiku senzoru TD1 Prověřit množství chladiva. Prověřit funkci 4-cestného ventilu. Únik okruhem SV4. Závada okruhu SV4. (kabeláž,/instalace SV4) Únik okruhem SV5. Prověřit funkci tlakového senzoru Pd Prověřit otevření servisních ventilů (kapalina a plyn). Porucha venkovního ventilátoru. Porucha PMV ventilu venkovní jednotky. Prověřit průchodnost vnitřního/venkovního výparníku Prověřit zda není sání/výdech venk. jednotky Okruh SV2 blokován Prověřit funkci PCB venkovní jednotky (I/F) Prověřit ventilátory vnitř. (nedostat.množ.vzduchu) Prověřit funkce PMV vnitřních jednotek. Chyba kabeláže mezi vnitřními a venkovními jednotkami Prověřit funkci zpětného ventilu na výtlaku Porucha v okruhu SV4. Porucha v okruhu SV5 Systém přeplněn chladivem, moc chladiva. Prověřit napájení a spotřebu proudu. Prověřit funkci venkovních ventilátorů. Vzduch.kanál k chladiči blokován, špatné chlazení. Kontakt plochy IGBT a chladiče. (pevnost & kontakt.) Porucha IPDU. (chyba int. senzorů (TH) prvků IGBT)
10 Chybové kódy MiNi S-MMS česky Strana 12 na i kód pomocné údaje P10 P10 adresa jednotky s poruchou Ob vnitřní P vnitřní Vysoká hladina kondenzátu ve vnitřní jednotce Závada motoru ventilátoru Standardní mezistropní jednotky jsou vybaveny stejnosměrným motorem (DC) s ochranou proti přetížení. K aktivace této ochrany může dojít např. v případě výpadku napětí (např. při servisu zkratem při porušení izolace apod.) a se zastaví. Pak se zobrazí chybový kód P12, který je nutno po obnovení napájení a spuštění vymazat. P13 P I/F Nebezpečí proudění chladiva jako kapaliny zpět do venkovní jednotky P15 P15 01: hlášení senzoru TS 02: hlášení senzoru TD AE I/F Únik chladiva (od senzoru TS1) AE I/F Únik chladiva (od senzoru TD) P17 P bb I/F Vysoká teplota výtlaku (od senzoru TD2) Vyvolána plovákovým snímačem. Propojení mezi plovákovým snímačem a PCBordem je přerušeno. Skutečná rychlost se liší od poždované a očekávané hodnoty po určitou danou čas Aktivována funkce ochrany proti přetížení. Při topení (HEAT) Pokud je systém v režimu HEAT, a když je venkovní PMV ventil otevřen na 100 pulsů nebo méně po určitou dobu (provoz na malý výkon) Teplota na sání kompresoru je mimo vymezený rozsah po dobu nejméně 10ti minut Chybné hodnoty senzoru TS CHLAZENÍ: 60 C nebo více TOPENÍ: 40 C nebo více Teplota horkého plynu překročila teplotu 108 C po dobu nejméně 10ti minut (senzor TD1 nebo TD2) Teplota výtlaku horkého plynu překročila 115 C (TD2) (byť krátkodobě) Prověřit kontakty plováku. Prověřit funkci čerpadla kondenzátu. Ověřit kabeláž okruhu čerpadla kondenzátu. Blokace odtoku kondenzátu za čerpadlem. Vadný PCboard Prověřit kabeláž motoru ventilátoru Závada na ventilátoru (blokace) Prověřit funkci PCboardu Ověřit zda není blokován nasávací otvor Prověřit správné nastavení DN kódu vnitřní - kód Typu (DN=10) a Výkonu (DN=11). Prověřte plné otevření PMV ventilu Prověřte funkci Pd a Ps senzorů (chybná data) Blokace okruhu SV2. Blokace okruhu 4-cestného ventilu. Vadný PCB PCB (I/F) venkovní jednotky Neprůchozí kapilára ve zpětném vedení odlučovače oleje. Prověřte funkci TS senzoru Prověřte množství chladiva v systému. Prověřte otevření servisních ventilů (plyn a kapalina). Prověřte funkci PMV ventilu venkovní jednotky. Prověřte odporovou charakteristiku senzoru TS1 Závada na 4-cestném ventilu Únik v okruhu SV4 Únik v okruhu SV5 Prověřte množství chladiva. Prověřte funkci PMV ventilu venkovní jednotky. Prověřte odporovou charakteristiku TD1, TD2 Prověřte čistotu, průchodnost filtru. Rozvody chladiva jsou blokovány (zalomení apod.) Závada v okruhu SV (Únik, chyba instalace) Prohození vedení sání a výtlaku. Prověřte stav servisních ventilů (plyn a kapalina). Prověřte funkci PMV ventilu venkovní jednotky Prověřte odporovou charakteristiku TD2 senzoru Prověřte funkci 4-cestného ventilu. Závada okruhu SV4 Závada okruhu SV4 Únik v okruhu SV5 Prohozeno vedení sání/výtlaku
