Operační zesilovač. Úloha A2: Úkoly: Nutné vstupní znalosti: Diagnostika a testování elektronických systémů
|
|
|
- Petr Neduchal
- před 8 lety
- Počet zobrazení:
Transkript
1 Diagnostika a testování elektronických systémů Úloha A2: 1 Operační zesilovač Jméno: Datum: Obsah úlohy: Diagnostika chyb v dvoustupňovém operačním zesilovači 1) Nalezněte poruchy v operačním zesilovači (OZ) zapojeném jako sledovač 2) Nalezněte poruchy v zapojení OZ v invertujícím zapojení Nutné vstupní znalosti: - zapojení bipolárního tranzistoru jako SE, SC, - diferenční pár, - zapojení OZ (invertující, neinvertující, sledovač). Obr. 1: Zapojení DPS

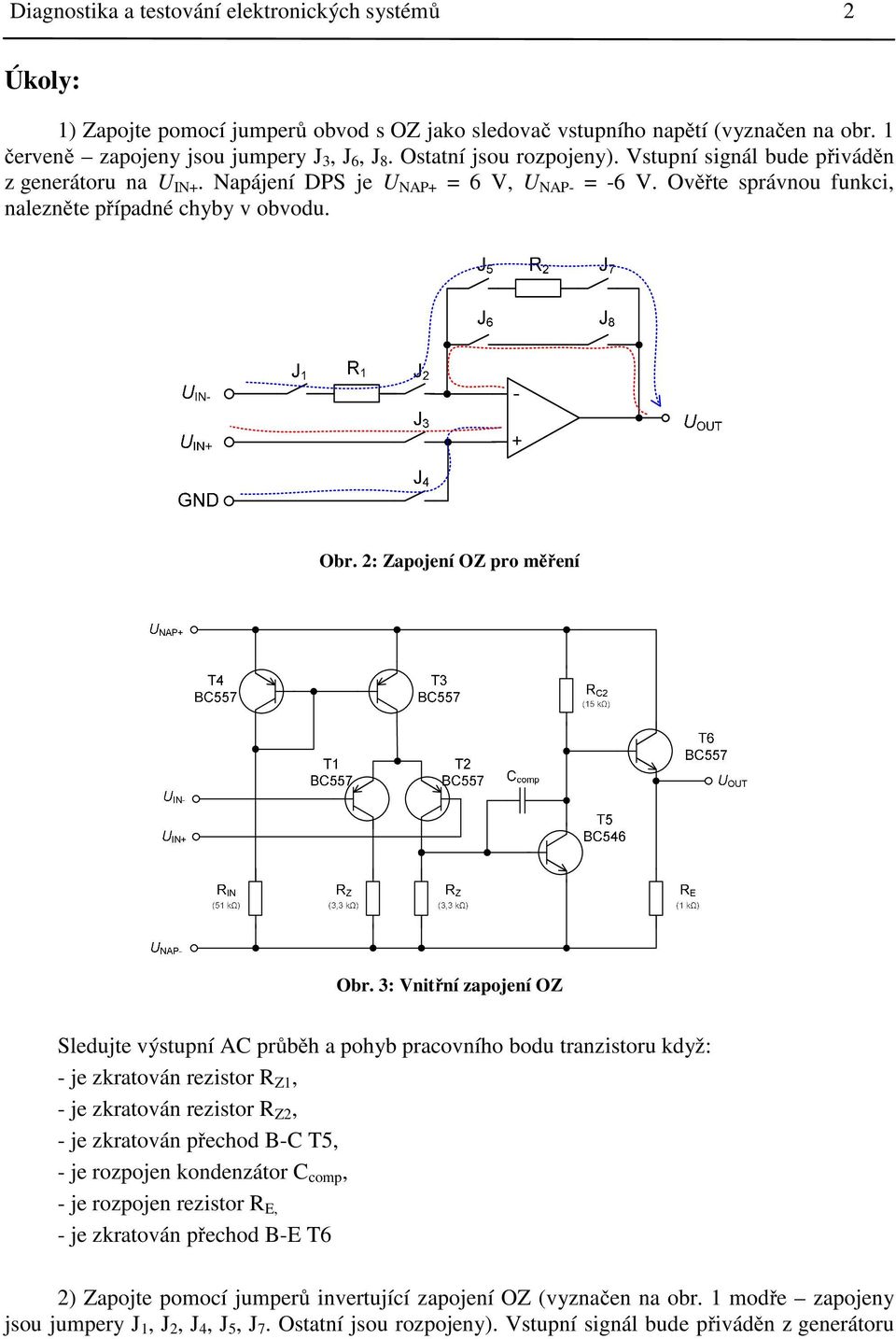

2 Diagnostika a testování elektronických systémů 2 1) Zapojte pomocí jumperů obvod s OZ jako sledovač vstupního napětí (vyznačen na obr. 1 červeně zapojeny jsou jumpery J 3, J 6, J 8. Ostatní jsou rozpojeny). Vstupní signál bude přiváděn z generátoru na U IN+. Napájení DPS je U NAP+ = 6 V, U NAP- = -6 V. Ověřte správnou funkci, nalezněte případné chyby v obvodu. Obr. 2: Zapojení OZ pro měření Obr. 3: Vnitřní zapojení OZ Sledujte výstupní AC průběh a pohyb pracovního bodu tranzistoru když: - je zkratován rezistor R Z1, - je zkratován rezistor R Z2, - je zkratován přechod B-C T5, - je rozpojen kondenzátor C comp, - je rozpojen rezistor R E, - je zkratován přechod B-E T6 2) Zapojte pomocí jumperů invertující zapojení OZ (vyznačen na obr. 1 modře zapojeny jsou jumpery J 1, J 2, J 4, J 5, J 7. Ostatní jsou rozpojeny). Vstupní signál bude přiváděn z generátoru

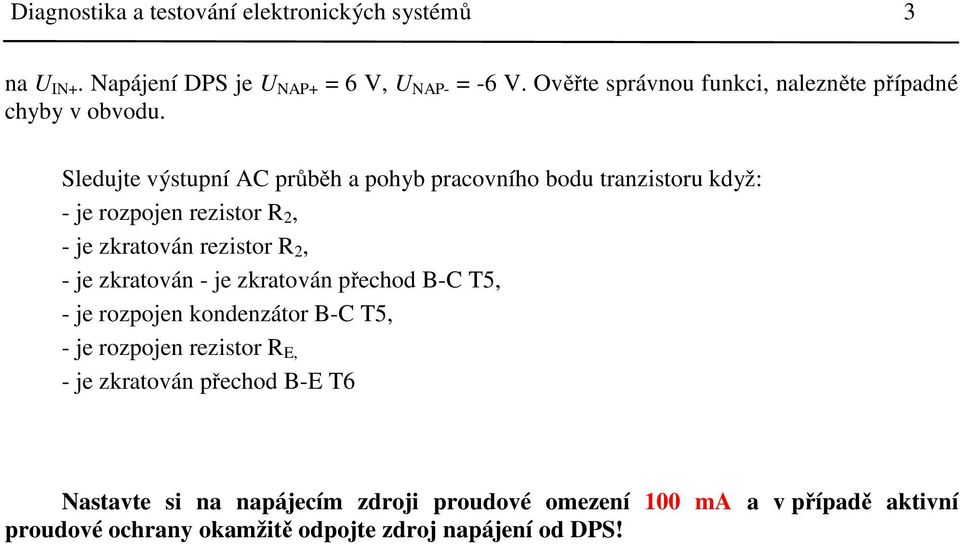

3 Diagnostika a testování elektronických systémů 3 na U IN+. Napájení DPS je U NAP+ = 6 V, U NAP- = -6 V. Ověřte správnou funkci, nalezněte případné chyby v obvodu. Sledujte výstupní AC průběh a pohyb pracovního bodu tranzistoru když: - je rozpojen rezistor R 2, - je zkratován rezistor R 2, - je zkratován - je zkratován přechod B-C T5, - je rozpojen kondenzátor B-C T5, - je rozpojen rezistor R E, - je zkratován přechod B-E T6 Nastavte si na napájecím zdroji proudové omezení 100 ma a v případě aktivní proudové ochrany okamžitě odpojte zdroj napájení od DPS!
4 Diagnostika a testování elektronických systémů 4 Shrnutí základních požadovaných znalostí Struktura OZ Obr. 4: Popis vnitřní struktury OZ Na obr. 3 je rozdělení vnitřní struktury OZ. Ten se skládá z proudového zrcadla, diferenčního páru, tranzistorového zesilovače a tranzistorového sledovače. Proudové zrcadlo V integrovaných obvodech mají velký význam zapojení zdrojů proudu řízeným proudem, u kterých se referenční proud, tekoucí v jedné větvi obvodu reprodukuje (zrcadlí) v jeho druhé větvi. Tato zapojení jsou označována jako proudová zrcadla (Current Mirror). Proudová zrcadla se stala významným stavebním prvkem analogových obvodů. Jednoduché proudové zrcadlo je složeno pouze ze dvou tranzistorů stejného typu (obr. 4). Tranzistor T 1 je zapojen v diodovém zapojení a měří vstupní, referenční, proud. Měření referenčního proudu (proud tekoucí tranzistorem T 1 ) určuje napětí U BE1. Toto napětí zároveň nastavuje pracovní bod tranzistoru T 2. I IN I OUT = I IN T 1 T 2 U BE1 U NAP- Obr. 5: Jednoduché proudové zrcadlo Z obr. 3 platí: = = = (1)
5 Diagnostika a testování elektronických systémů 5 kde n je počet paralelně zapojených tranzistorů na výstupní části zrcadla resp. násobek plochy výstupního tranzistoru/tranzistorů v poměru k T 1. V tomto případě jsou oba tranzistory stejné, proto I 1 = I 2. Diferenční pár Obr. 6: Diferenční pár Na obr. 5 je ukázán diferenční pár. Skládá se ze vstupního diferenčního páru, který je tvořen tranzistory T 1 a T 2. Odpory R Z1 a R Z2 tvoří zátěž. Jako proudový zdroj složí výše zmíněné proudové zrcadlo. Hlavní funkcí diferenčního stupně je zesilovat rozdílový vstupní signál, ±U IN, a co nejvíce potlačovat souhlasnou složku vstupního signálu. Příklad výpočtu proudů a napětí v diferenčním páru je na obr. 6. Obr. 7: Příklad výpočtu proudů a napětí v diferenčním páru pro α platí: = 1 + (2)
6 Diagnostika a testování elektronických systémů 6 Zapojení bipolárního tranzistoru Tab.1: Druhy zapojení bipolárních zesilovačů a jejich vlastnosti Zapojení SE Zapojení SB Zapojení SC Zesílení napěťové velké velké 1 Zesílení proudové velké 1 velké Zesílení výkonové velké střední malé Vstupní odpor střední nízký vysoký Výstupní odpor střední vysoký nízký Fázový posuv výstupního napětí Fázový posuv proudu

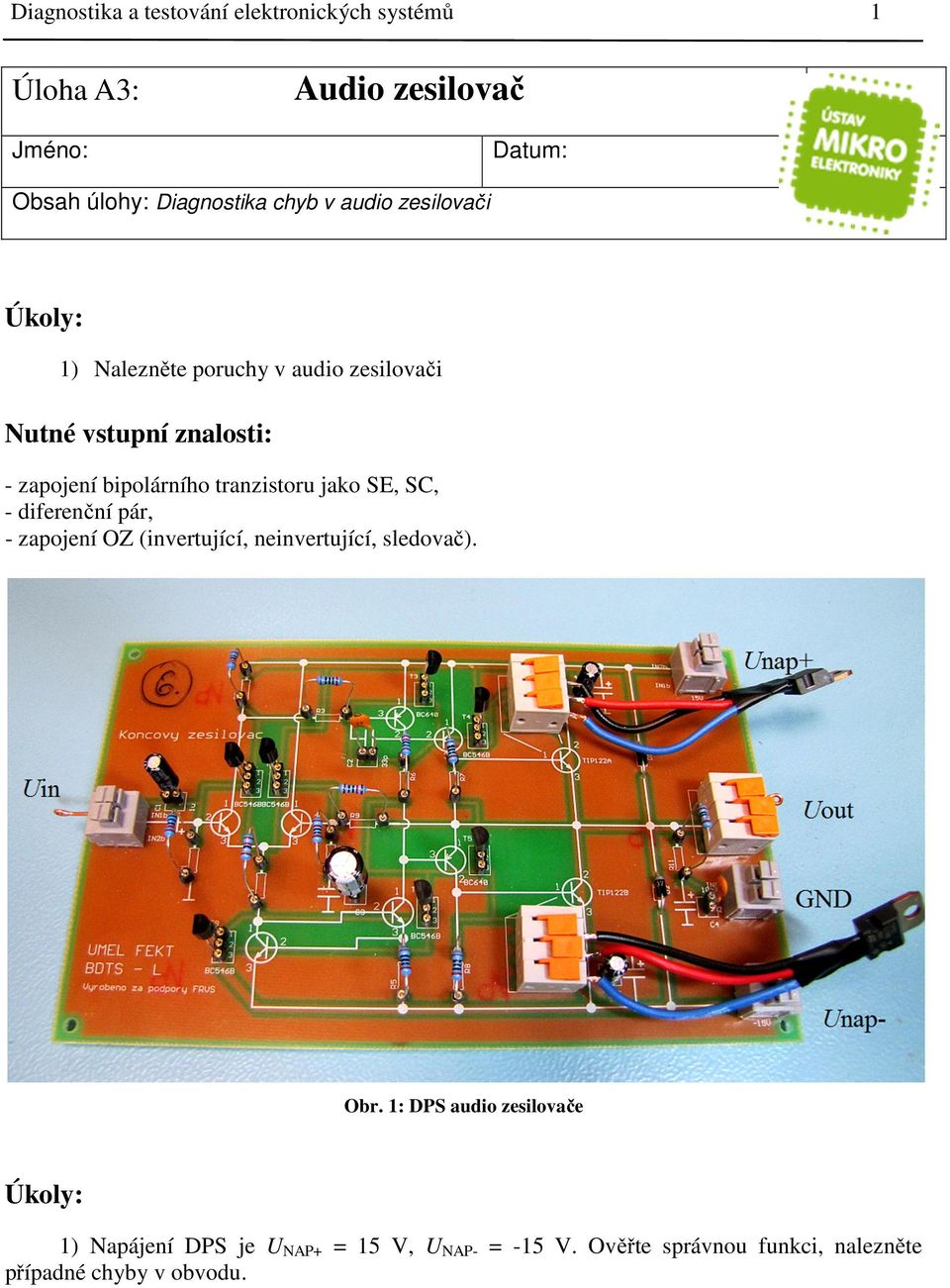

7 Diagnostika a testování elektronických systémů Úloha A3: 1 Audio zesilovač Jméno: Datum: Obsah úlohy: Diagnostika chyb v audio zesilovači 1) Nalezněte poruchy v audio zesilovači Nutné vstupní znalosti: - zapojení bipolárního tranzistoru jako SE, SC, - diferenční pár, - zapojení OZ (invertující, neinvertující, sledovač). Obr. 1: DPS audio zesilovače 1) Napájení DPS je UNAP+ = 15 V, UNAP- = -15 V. Ověřte správnou funkci, nalezněte případné chyby v obvodu.
8 Diagnostika a testování elektronických systémů 2 Obr. 2: Audio zesilovač Sledujte činnost obvodu, když nastane: 1) rozpojení C4, 2) zkrat R2, 3) zkrat B-E T1, 4) zkrat B-E T2, 5) zkrat R10, 6) zkrat R9, 7) rozpojení R9, 8) rozpojení R10, 9) rozpojení C2, 10) zkrat C2. Nastavte si na napájecím zdroji proudové omezení a v případě aktivní proudové ochrany okamžitě odpojte zdroj napájení od DPS!

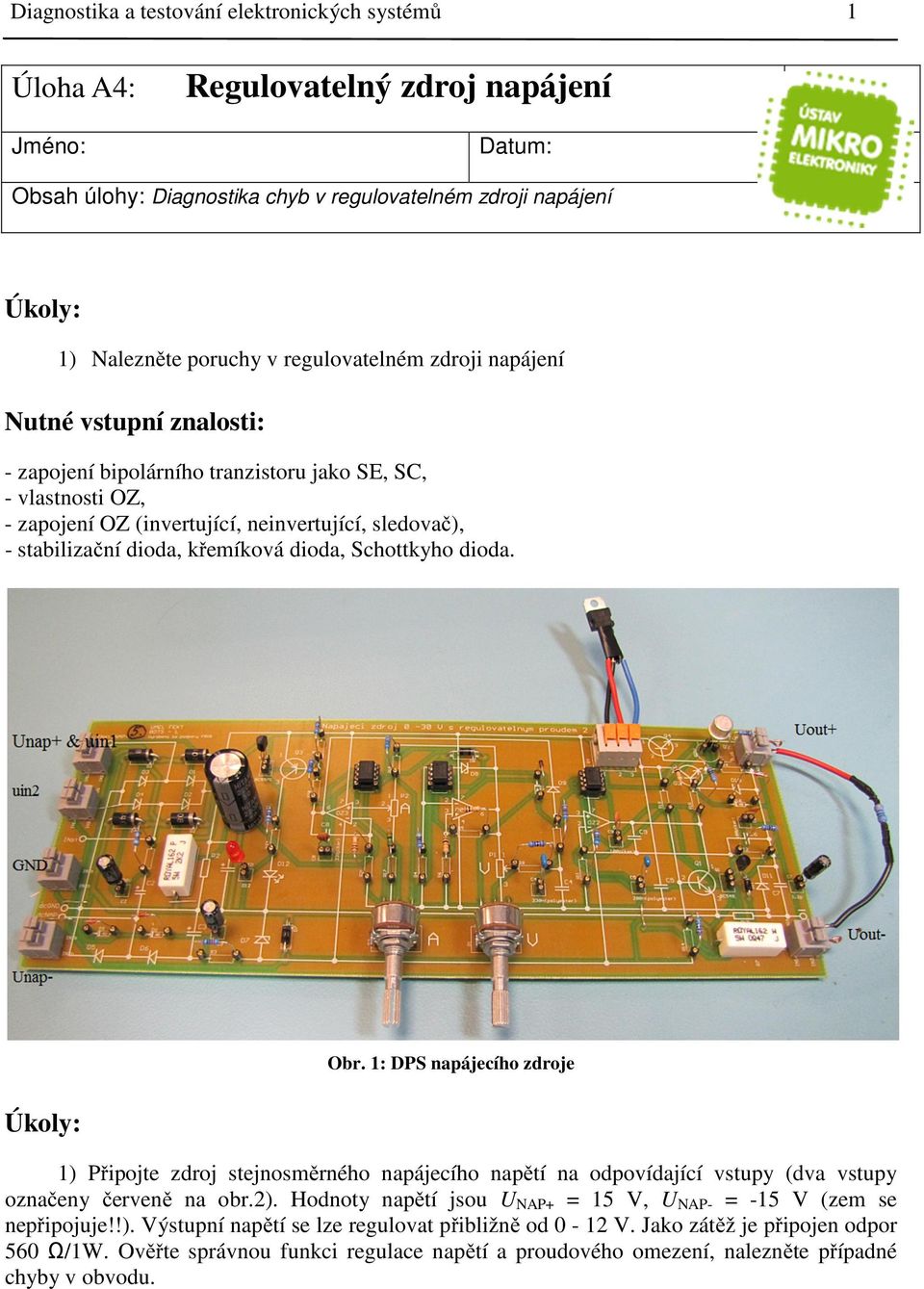

9 Diagnostika a testování elektronických systémů Úloha A4: 1 Regulovatelný zdroj napájení Jméno: Datum: Obsah úlohy: Diagnostika chyb v regulovatelném zdroji napájení 1) Nalezněte poruchy v regulovatelném zdroji napájení Nutné vstupní znalosti: - zapojení bipolárního tranzistoru jako SE, SC, - vlastnosti OZ, - zapojení OZ (invertující, neinvertující, sledovač), - stabilizační dioda, křemíková dioda, Schottkyho dioda. Obr. 1: DPS napájecího zdroje 1) Připojte zdroj stejnosměrného napájecího napětí na odpovídající vstupy (dva vstupy označeny červeně na obr.2). Hodnoty napětí jsou UNAP+ = 15 V, UNAP- = -15 V (zem se nepřipojuje!!). Výstupní napětí se lze regulovat přibližně od 0-12 V. Jako zátěž je připojen odpor 560 Ω/1W. Ověřte správnou funkci regulace napětí a proudového omezení, nalezněte případné chyby v obvodu.

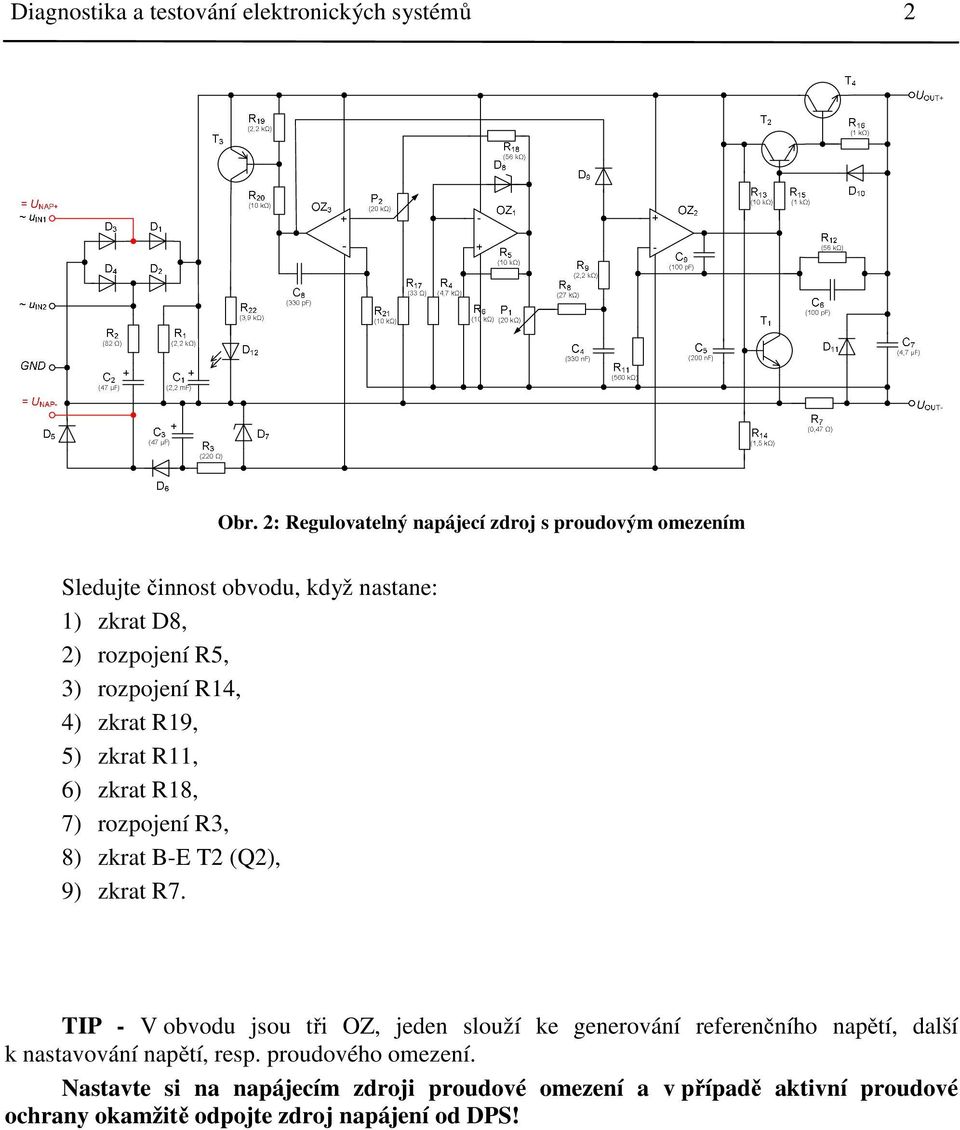

10 Diagnostika a testování elektronických systémů 2 Obr. 2: Regulovatelný napájecí zdroj s proudovým omezením Sledujte činnost obvodu, když nastane: 1) zkrat D8, 2) rozpojení R5, 3) rozpojení R14, 4) zkrat R19, 5) zkrat R11, 6) zkrat R18, 7) rozpojení R3, 8) zkrat B-E T2 (Q2), 9) zkrat R7. TIP - V obvodu jsou tři OZ, jeden slouží ke generování referenčního napětí, další k nastavování napětí, resp. proudového omezení. Nastavte si na napájecím zdroji proudové omezení a v případě aktivní proudové ochrany okamžitě odpojte zdroj napájení od DPS!
