ELEKTROROZVODY SILNOPROUDÉ A SLABOPROUDÉ

Transkript

1 TECHNICKÁ ZAŘÍZENÍ BUDOV ELEKTROROZVODY SILNOPROUDÉ A SLABOPROUDÉ Ing. Zuzana Vyoralová, Ph.D. ( zuzana.vyoralova@fa.cvut.cz ) BIVŠ 22.března 2016

2 OBSAH PŘEDNÁŠKY : SILNOPROUDÉ ROZVODY UMĚLÉ OSVĚTLENÍ SLABOPROUDÉ ROZVODY

3 LEGISLATIVA : Nejdůležitější právní normou, kterou se řídí zásobování elektrickou energií je zákon č. 458/2000 Sb. o podmínkách podnikání a o výkonu státní správy v energetických odvětvích a o změně některých zákonů - energetický zákon (ve znění pozdějších předpisů). Vyhláška 540/2005 Sb. o kvalitě dodávek elektřiny a souvisejících služe v elektroenergetice Vyhláška 51/2006 Sb., o podmínkách připojení k elektrizační soustavě Vyhláška 79/2010 Sb., o dispečerském řízení ES a o předávání údajů pro dispečerské řízení ČSN Elektrotechnické předpisy. Elektrická zařízení. Rozdělení a pojmy ČSN Elektrotechnické předpisy. Názvosloví v elektrotechnice ČSN Elektrická zařízení (soubor norem) ČSN Elektrické instalace nad AC 1 kv ČSN Elektrotechnické předpisy. Rozvodná zařízení společná ustanovení ČSN Elektrotechnické předpisy. Společná ustanovení pro elektrické stanice ČSN Elektrotechnické předpisy. Elektrické přípojky ČSN EN Elektrická venkovní vedení s napětím nad nad AC 45 kv (soubor) ČSN EN El. venkovní vedení s napětím nad AC 1 kv do AC 45 kv včetně (soubor) ČSN EN Vysokonapěťová spínací a řídící zařízení ČSN EN Vybavení pro měření elektrické energie ČSN EN Elektrická měřící, řídící a laboratorní zařízení ČSN EN Rozvaděče NN ČSN EN Ochrana před úrazem elektrickým proudem

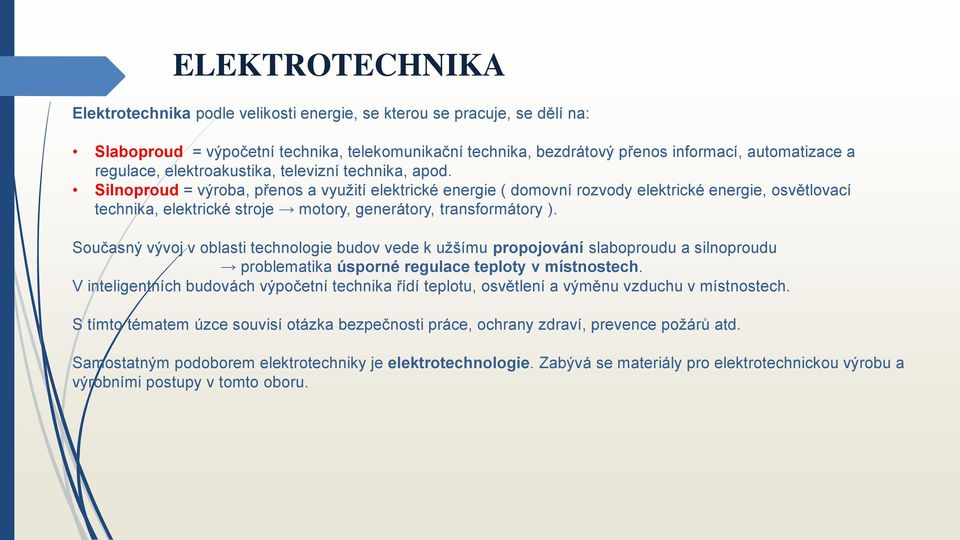

4 ELEKTROTECHNIKA Elektrotechnika podle velikosti energie, se kterou se pracuje, se dělí na: Slaboproud = výpočetní technika, telekomunikační technika, bezdrátový přenos informací, automatizace a regulace, elektroakustika, televizní technika, apod. Silnoproud = výroba, přenos a využití elektrické energie ( domovní rozvody elektrické energie, osvětlovací technika, elektrické stroje motory, generátory, transformátory ). Současný vývoj v oblasti technologie budov vede k užšímu propojování slaboproudu a silnoproudu problematika úsporné regulace teploty v místnostech. V inteligentních budovách výpočetní technika řídí teplotu, osvětlení a výměnu vzduchu v místnostech. S tímto tématem úzce souvisí otázka bezpečnosti práce, ochrany zdraví, prevence požárů atd. Samostatným podoborem elektrotechniky je elektrotechnologie. Zabývá se materiály pro elektrotechnickou výrobu a výrobními postupy v tomto oboru.

5 Elektrická přípojka ELEKTROROZVODY - silnoproudé.od odbočky z místní sítě až k přípojkové skříni ( vedení pomocí kabelu v zemi 0,5 0,6m pod terénem, nebo zřídka volným vedením ) Přípojková ( elektroměrná )skříň ( obsahuje hlavní domovní jističe nebo pojistky a u rod. domků i elektroměry ) umístění v pilířku oplocení, výklenek obvodové konstrukce, obvodová konstrukce, speciální místnost )

6 VNITŘNÍ ROZVODY Silnoproudé rozvody: Přívodní vedení k hlavnímu rozvaděči Rozvody za hlavním rozvaděčem Podružné rozvaděče ( rozvodnice ) Rozvody za podružnými rozvaděči ( světelné, zásuvkové, spotřebičové obvody ) Rozvody v objektech se mohou vést: Volně V lištách Zasekané pod omítkou

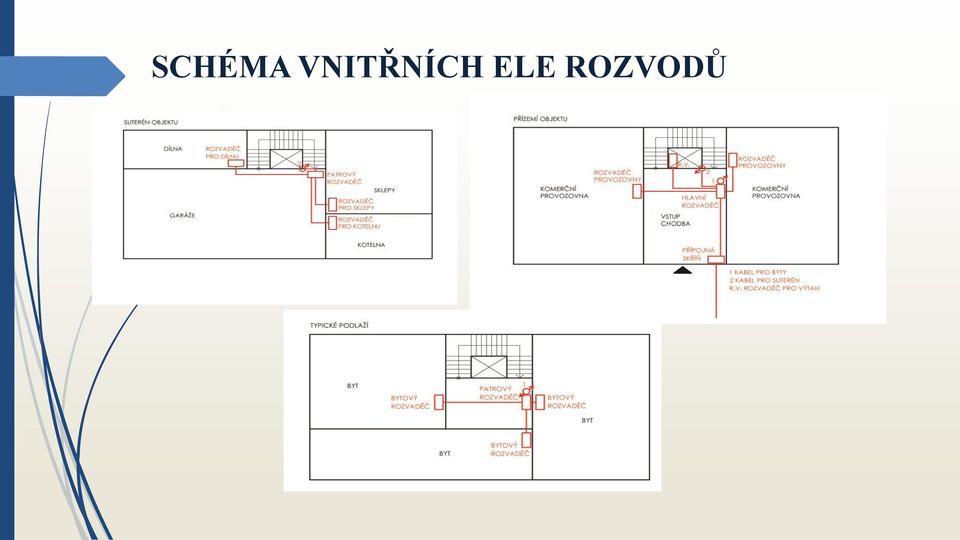

7 SCHÉMA VNITŘNÍCH ELE ROZVODŮ

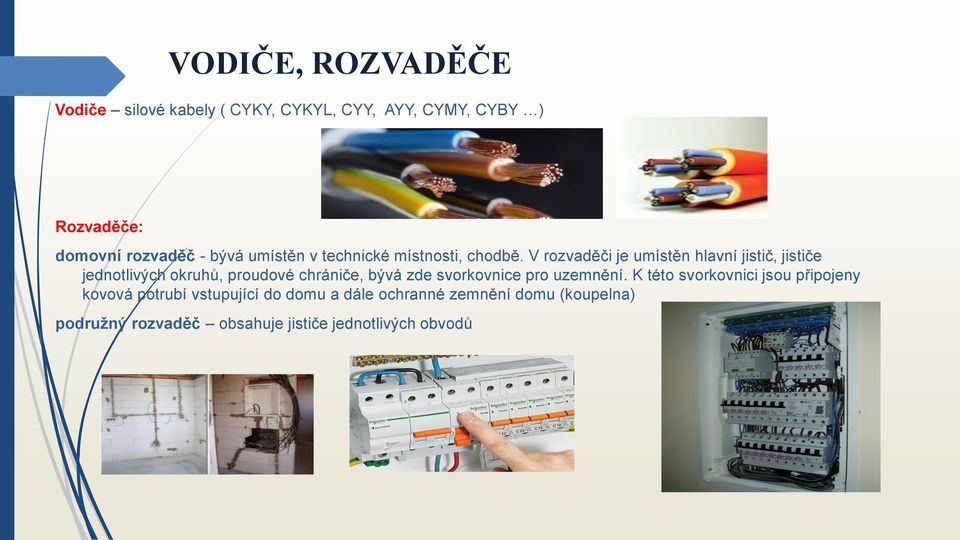

8 VODIČE, ROZVADĚČE Vodiče silové kabely ( CYKY, CYKYL, CYY, AYY, CYMY, CYBY ) Rozvaděče: domovní rozvaděč - bývá umístěn v technické místnosti, chodbě. V rozvaděči je umístěn hlavní jistič, jističe jednotlivých okruhů, proudové chrániče, bývá zde svorkovnice pro uzemnění. K této svorkovnici jsou připojeny kovová potrubí vstupující do domu a dále ochranné zemnění domu (koupelna) podružný rozvaděč obsahuje jističe jednotlivých obvodů

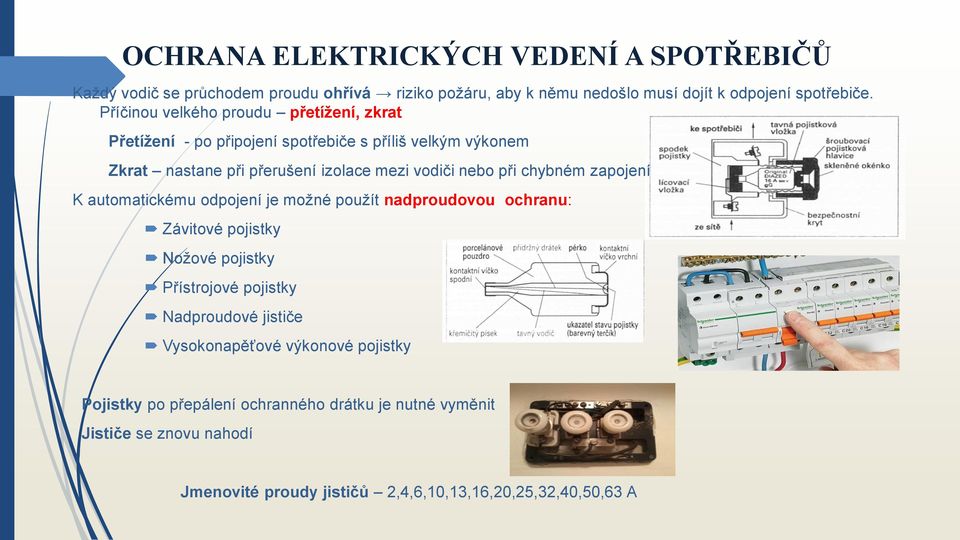

9 OCHRANA ELEKTRICKÝCH VEDENÍ A SPOTŘEBIČŮ Každý vodič se průchodem proudu ohřívá riziko požáru, aby k němu nedošlo musí dojít k odpojení spotřebiče. Příčinou velkého proudu přetížení, zkrat Přetížení - po připojení spotřebiče s příliš velkým výkonem Zkrat nastane při přerušení izolace mezi vodiči nebo při chybném zapojení K automatickému odpojení je možné použít nadproudovou ochranu: Závitové pojistky Nožové pojistky Přístrojové pojistky Nadproudové jističe Vysokonapěťové výkonové pojistky Pojistky po přepálení ochranného drátku je nutné vyměnit Jističe se znovu nahodí Jmenovité proudy jističů 2,4,6,10,13,16,20,25,32,40,50,63 A

10 VEDENÍ ROZVODŮ vertikální horizontální kombinovaný

11 Světelné obvody SVĚTELNÉ OBVODY na tyto obvody jsou napojena jednotlivá svítidla přes jejich ovládací zařízení = spínače Při návrhu je nutné znát: Požadovanou osvětlenost jednotlivých prostorů Typ svítidla Typ spínače Přehled domovních spínačů: Jednopólový Dvoupólový Třípólový Sériový ( zapíná a vypíná 2 obvody ) Střídavý ( ovládá 1 obvod ze dvou míst ) Křížový ( ovládá 1 obvod z více než 2 míst ) Světelný obvod je jištěn 10A jističem a může na něm být napojeno max 10 vývodů

12 SVĚTELNÉ OBVODY Zóny pro instalaci osvětlení:

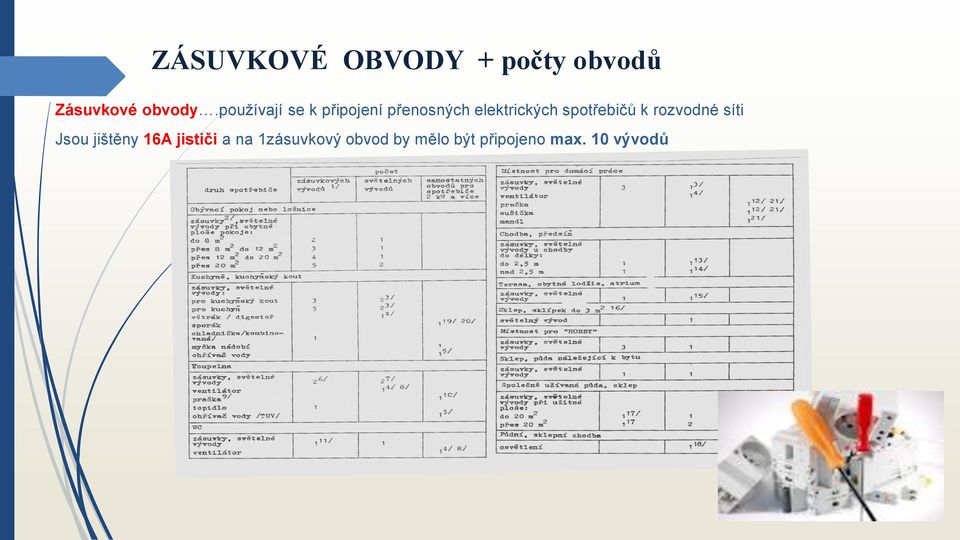

13 ZÁSUVKOVÉ OBVODY + počty obvodů Zásuvkové obvody.používají se k připojení přenosných elektrických spotřebičů k rozvodné síti Jsou jištěny 16A jističi a na 1zásuvkový obvod by mělo být připojeno max. 10 vývodů

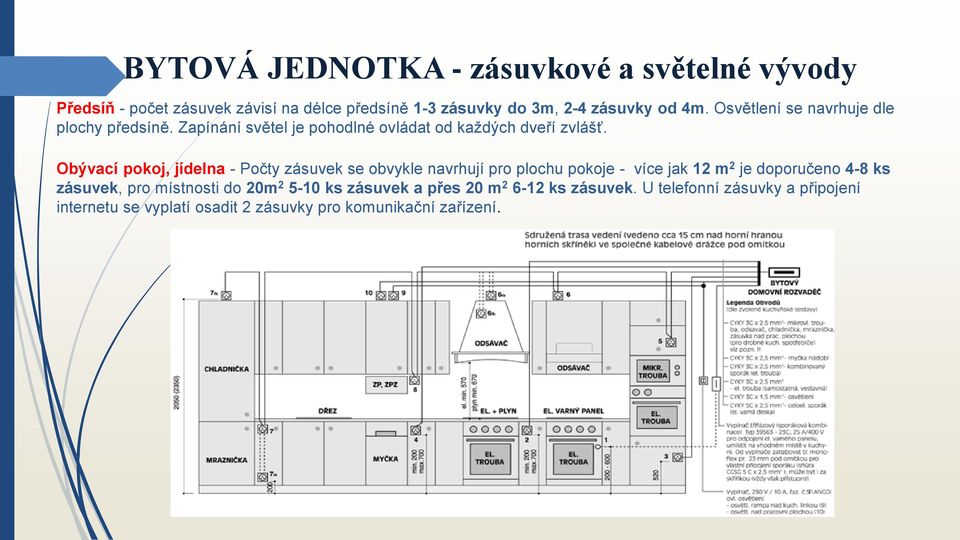

14 BYTOVÁ JEDNOTKA - zásuvkové a světelné vývody Předsíň - počet zásuvek závisí na délce předsíně 1-3 zásuvky do 3m, 2-4 zásuvky od 4m. Osvětlení se navrhuje dle plochy předsíně. Zapínání světel je pohodlné ovládat od každých dveří zvlášť. Obývací pokoj, jídelna - Počty zásuvek se obvykle navrhují pro plochu pokoje - více jak 12 m 2 je doporučeno 4-8 ks zásuvek, pro místnosti do 20m ks zásuvek a přes 20 m ks zásuvek. U telefonní zásuvky a připojení internetu se vyplatí osadit 2 zásuvky pro komunikační zařízení.

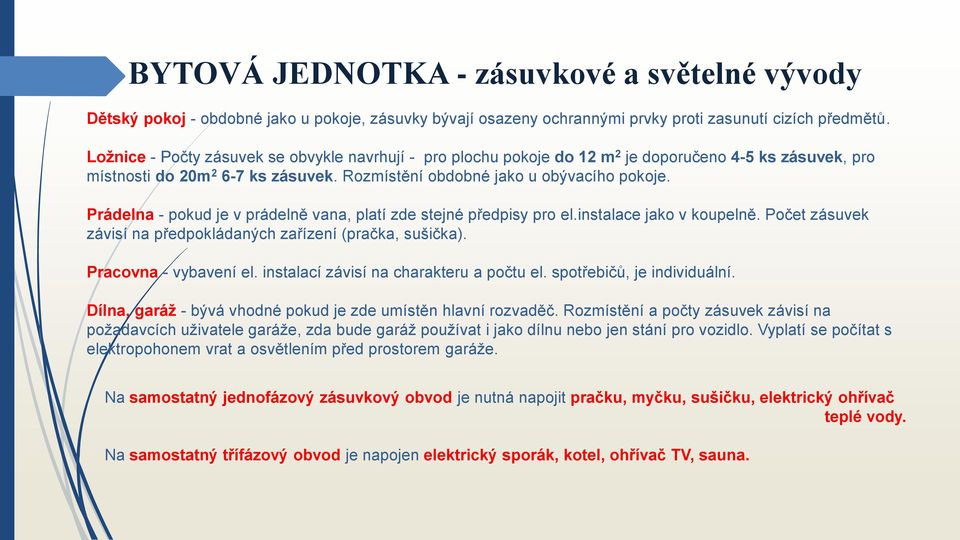

15 BYTOVÁ JEDNOTKA - zásuvkové a světelné vývody Dětský pokoj - obdobné jako u pokoje, zásuvky bývají osazeny ochrannými prvky proti zasunutí cizích předmětů. Ložnice - Počty zásuvek se obvykle navrhují - pro plochu pokoje do 12 m 2 je doporučeno 4-5 ks zásuvek, pro místnosti do 20m ks zásuvek. Rozmístění obdobné jako u obývacího pokoje. Prádelna - pokud je v prádelně vana, platí zde stejné předpisy pro el.instalace jako v koupelně. Počet zásuvek závisí na předpokládaných zařízení (pračka, sušička). Pracovna - vybavení el. instalací závisí na charakteru a počtu el. spotřebičů, je individuální. Dílna, garáž - bývá vhodné pokud je zde umístěn hlavní rozvaděč. Rozmístění a počty zásuvek závisí na požadavcích uživatele garáže, zda bude garáž používat i jako dílnu nebo jen stání pro vozidlo. Vyplatí se počítat s elektropohonem vrat a osvětlením před prostorem garáže. Na samostatný jednofázový zásuvkový obvod je nutná napojit pračku, myčku, sušičku, elektrický ohřívač teplé vody. Na samostatný třífázový obvod je napojen elektrický sporák, kotel, ohřívač TV, sauna.

16 BYTOVÁ JEDNOTKA - zásuvkové a světelné vývody Koupelna - rozmístění elektroinstalací v koupelně předepisují zvláštní předpisy. Z důvodu bezpečnosti nelze libovolně rozmisťovat zásuvky a svítidla ve vlhkém prostoru Osvětlení koupelny může být navrženo jako celkové či jako místní v prostoru nad umyvadlem zabudované nad zrcadlem, případně ve skřínce. Používají se zásadně svítidla z nekovových materiálů. Další potřeby na přívod el. energie závisí na vybavení koupelny.

17 UMĚLÉ OSVĚTLENÍ Otázka světla, respektive návrhu dostatečného a vhodného OSVĚTLENÍ vnitřního prostředí je podstatná a nezanedbatelná. Světlo je jedním z nejdůležitějších faktorů prostředí, ve kterém žijeme. Ovlivňuje nejen psychickou, ale i fyzickou pohodu člověka. Denní osvětlení je nahrazeno či doplňováno umělým osvětlením v případě, že intenzita denního osvětlení nedostačuje k pokrytí požadované osvětlenosti pro daný zrakový úkol. Světelný zdroj Osvětlení (lx) Měsíc v noci při úplňku 0,5 Sluneční světlo, hodinu před západem Denní světlo, zataženo kolem Slunný den ve stínu Ostrý sluneční svit v poledne > Podle zdroje světla rozdělujeme osvětlení na: denní osvětlení osvětlení přímým slunečním světlem a rozptýleným oblohovým světlem, jehož intenzita a barva se mění podle denní i roční doby, podle zeměpisné šířky a stavu oblohy. umělé osvětlení je realizováno pomocí umělých zdrojů světla, z nichž mnohé umožní ve vnitřních prostorách osvětlení kvantitativně srovnatelné s denním. sdružené osvětlení záměrné osvětlení vnitřního prostoru současně denním s doplňujícím osvětlením umělým

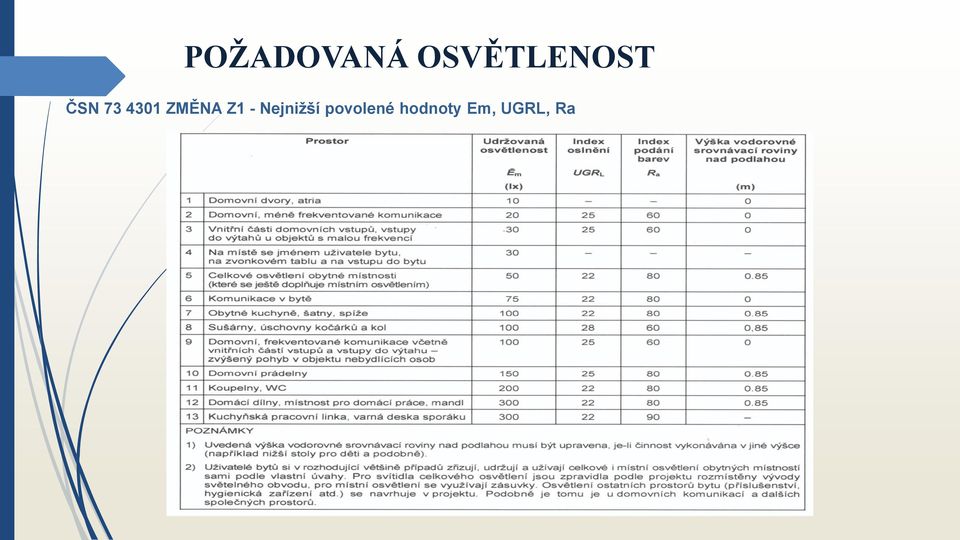

18 POŽADOVANÁ OSVĚTLENOST ČSN ZMĚNA Z1 - Nejnižší povolené hodnoty Em, UGRL, Ra

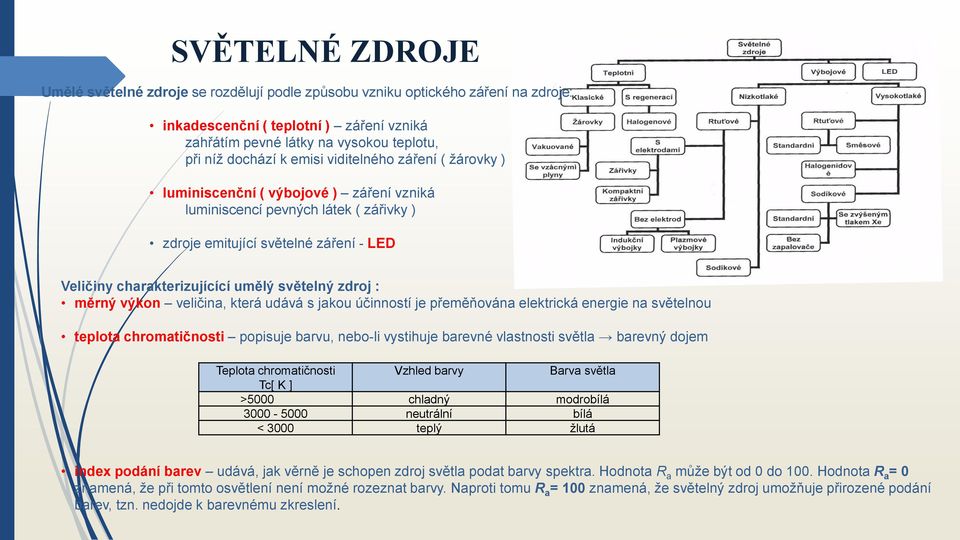

19 SVĚTELNÉ ZDROJE Umělé světelné zdroje se rozdělují podle způsobu vzniku optického záření na zdroje: inkadescenční ( teplotní ) záření vzniká zahřátím pevné látky na vysokou teplotu, při níž dochází k emisi viditelného záření ( žárovky ) luminiscenční ( výbojové ) záření vzniká luminiscencí pevných látek ( zářivky ) zdroje emitující světelné záření - LED Veličiny charakterizujícící umělý světelný zdroj : měrný výkon veličina, která udává s jakou účinností je přeměňována elektrická energie na světelnou teplota chromatičnosti popisuje barvu, nebo-li vystihuje barevné vlastnosti světla barevný dojem Teplota chromatičnosti Vzhled barvy Barva světla Tc[ K ] >5000 chladný modrobílá neutrální bílá < 3000 teplý žlutá index podání barev udává, jak věrně je schopen zdroj světla podat barvy spektra. Hodnota R a může být od 0 do 100. Hodnota R a = 0 znamená, že při tomto osvětlení není možné rozeznat barvy. Naproti tomu R a = 100 znamená, že světelný zdroj umožňuje přirozené podání barev, tzn. nedojde k barevnému zkreslení.

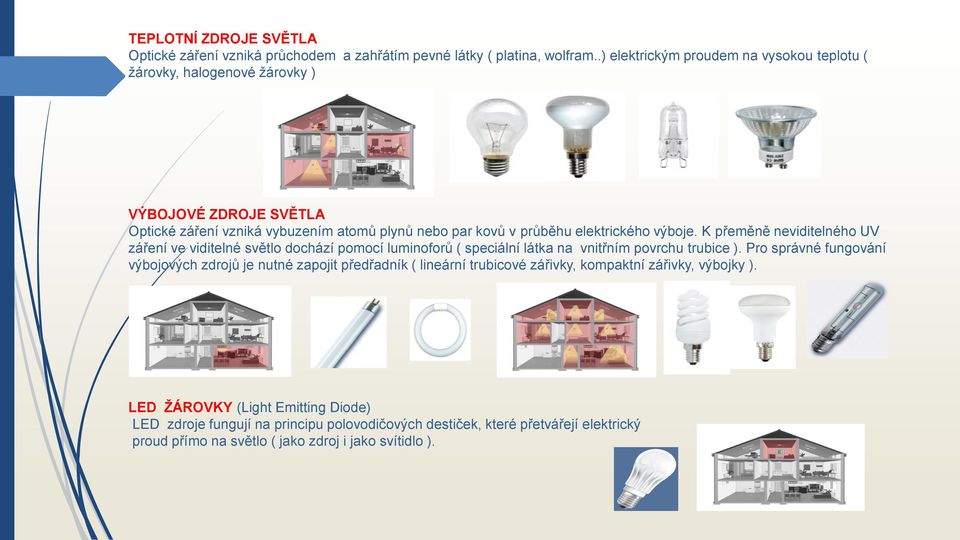

20 TEPLOTNÍ ZDROJE SVĚTLA Optické záření vzniká průchodem a zahřátím pevné látky ( platina, wolfram..) elektrickým proudem na vysokou teplotu ( žárovky, halogenové žárovky ) VÝBOJOVÉ ZDROJE SVĚTLA Optické záření vzniká vybuzením atomů plynů nebo par kovů v průběhu elektrického výboje. K přeměně neviditelného UV záření ve viditelné světlo dochází pomocí luminoforů ( speciální látka na vnitřním povrchu trubice ). Pro správné fungování výbojových zdrojů je nutné zapojit předřadník ( lineární trubicové zářivky, kompaktní zářivky, výbojky ). LED ŽÁROVKY (Light Emitting Diode) LED zdroje fungují na principu polovodičových destiček, které přetvářejí elektrický proud přímo na světlo ( jako zdroj i jako svítidlo ).

21 OZNAČENÍ A NÁHRADY SVĚTELNÝCH ZDROJŮ Jaká čísla odpovídají klasické žárovce Žárovka halogenová žárovka [W] kompaktní žárovka LED žárovka [W] Světelný tok [lm] [W] 25 W W 20 či W 30 či W W W 10 W Hlavní údaje: 1. světelný tok v lm 2. příkon dané žárovky ve W a odpovídající hodnota příkonu klasické žárovky ve W 3. počet zapnutí, které žárovka průměrně vydrží, teplota chromatičnosti v K, barva světla, zahřívací doba v sekundách, možnost stmívání, rozměry, obsah Hg

22 MOŽNOSTI POUŽITÍ SVĚTELNÝCH ZDROJŮ V ČSN EN jsou české názvy barevných odstínů stanoveny pro interval hodnot teploty chromatičnosti, nikoliv pro konkrétní její hodnoty. Proto např. odstíny : warm comfort light, interna, warm white, white, warm white de luxe a white de luxe jsou označeny jednotně jako teple bílé cool white, white, cool white de luxe a white de luxe jako neutrálně bílé day light, cool day light, day light de luxe a cool daylight de luxe jako chladně bílé. V uvedené ČSN rovněž nenašlo svůj ekvivalent zkrácené označení barevného odstínu de luxe, bylo by vhodné u zdrojů s R a 80 vedle příslušné hodnoty R a použít doplňující označení např. se zlepšeným podáním barev, s velmi dobrým podáním barev anebo u zdrojů s R a 90 doplňující označení, s vynikajícím podáním barev apod.

23 SVÍTIDLA Světelné zdroje většinou samy o sobě nevyhovují pro osvětlovací účely ( nevhodné rozložení světelného toku, příliš vysoký jas, křehkost ). Proto světelné zdroje umisťujeme do zařízení, které nejenom splňují podmínky správného osvětlení a nasvětlení, ale i napojují zdroje na elektrickou soustavu a upevňují je ke konstrukci. Tato zařízení nazýváme svítidly. Svítidlo je zařízení, které rozděluje, filtruje nebo mění světlo vyzařované jedním nebo několika světelnými zdroji.. Svítidlo je schopné: měnit rozložení světelného toku rozptylovat světlo měnit spektrální složení omezovat oslnění Svítidlo musí splňovat ochranu před dotykovým napětím, jednoduchou a snadnou montáž, jednoduchou údržbu, dlouhou životnost a spolehlivost.

24 OSVĚTLOVACÍ SOUSTAVY Osvětlovací soustava umělého osvětlení je funkční celek všech osvětlovacích prvků ( světelné zdroje, svítidla a jejich příslušenství, napájení a ovládání), které vytváří v osvětlovaném prostoru světelné prostředí. Druhy osvětlovacích soustav: celková soustava odstupňovaná soustava kombinovaná soustava místní nouzová Jednotlivé osvětlovací soustavy se od sebe liší nejen možnostmi použití ale především energetickou náročností. Celková osvětlovací soustava vykazuje nejvyšší, kombinovaná naopak nejnižší energetickou náročnost

25 SOUSTAVA CELKOVÉHO OSVĚTLENÍ zajišťuje v celém osvětlovaném prostoru potřebnou požadovanou osvětlenost s ohledem na požadovaný nejnáročnější zrakový výkon. Jako jediná soustava osvětlení je vhodná zejména tam, kde se vykonávají práce přibližně stejně náročné po zrakové stránce. Soustavy celkového osvětlení se mohou lišit ve způsobu nasvětlení prostoru a to: přímé osvětlení všechno světlo od zdroje dopadá dolů na pracovní plochu nebo na podlahu. Bohužel při něm vznikají tmavé stíny s ostrými okraji, strop a horní část stěn jsou tmavé, zdroje mohou oslňovat. Energeticky nejúčinnější. polopřímé osvětlení svítidlo vyzařuje část světla také na stěny a strop, což působí mnohem příznivěji. Světlo odražené od stropu a stěn prosvětluje stíny a oslnění je přijatelnější. Jedná se o nejvýhodnější a tedy i nejrozšířenější typ osvětlení. smíšené osvětlení světelný tok zdroje je rozptylován prakticky všemi směry a tím dochází k prakticky stejné osvětlenosti podlahy, stěn i stropu. Hodí se do místností, kde se nepožaduje větší osvětlení k výkonu určité zrakové činnosti. nepřímé osvětlení všechno světlo dopadá na strop a horní část stěn, odkud je odraženo do celé místnosti. Jas je poměrně malý, ale místnost je nasvětlena rovnoměrně. Tento druh je vhodný k dekorativnímu osvětlení prostoru.

26 DALŠÍ TYPY OSVĚTLOVACÍCH SOUSTAV Odstupňovaná osvětlovací soustava vychází z funkčně rozděleného vnitřního prostoru na jednotlivé zóny, které se liší nároky na zrakovou činnost, čili i jinými požadavky na osvětlení. Při návrhu této soustavy je potřeba zohlednit i složku denního osvětlení. Kombinované osvětlovací soustava vzniká kombinací celkové nebo odstupňované soustavy s osvětlením místním. Tato soustava je energeticky nejúčinnější ( někdy i o 50% nižší energetická náročnost než u soustavy celkového osvětlení ). Místní osvětlení zajišťuje vyšší osvětlenost na pracovní rovině a umožňuje též řešení požadavků např. na směr světla. Nesmí se používat samostatně, bez celkového osvětlení. Na pracovištích s nejvyššími nároky na osvětlení má být alespoň 10% hodnoty osvětlenosti zajištěno celkovým osvětlením.

27 ŘÍZENÉ OSVĚTLENÍ spolupráce systému umělého osvětlení s denním světlem na principu stmívání řízení osvětlení místnosti pomocí senzoru denního světla. Senzor monitoruje denní světlo a v závislosti na jeho kvalitě a požadavcích na nasvětlení pracovní plochy ovládá svítidla v místnosti. Do systému jsou samozřejmě zařazeny také žaluzie, aby naopak nedocházelo k nežádoucímu přesvětlení pracovní plochy 27 Systém řízeného osvětlení může být propojen se souvisejícími profesemi jako jsou vytápění, ventilace a klimatizace, nebo se systémy nouzového osvětlení.

28 OSVĚTLENÍ BYTŮ - zásady KUCHYNĚ: Při návrhu osvětlení kuchyně se klade důraz nejen na odpovídající úrovně osvětlenosti (pracovní plocha linky 300 lx i více), ale i na kvalitní podání barev, důslednou zábranu oslnění a vhodné směrování světla. Pro celkové osvětlení je vhodná lampa s průsvitným stínítkem kulového nebo deštníkového tvaru osazená kompaktní zářivkou teple bílého odstínu, nebo je možné použít lineárních zářivek na stropě - svítidla by však měla být vybavena mřížkou, aby nebyl zdroj světla při šikmém pohledu přímo vidět a neoslňoval. Pro osvětlení pracovní plochy linky je nejvhodnější svítidlo zabudované přímo do dolní části linky ( lineární zářivka nebo bodové zdroje ). Osvětlení jídelního koutu Svítidlo by mělo být umístěno nad deskou stolu co nejníže, ale tak, aby si naproti sobě sedící stolovníci viděli do tváře obvykle 55 až 60 cm. 28

29 OBÝVACÍ POKOJ:.hlavním úkolem je navození příjemné atmosféry, proto je možno doporučit používání světelných zdrojů teple bílého odstínu. Současný trend v osvětlování obývacích pokojů se odchyluje od použití jediného centrálního svítidla na stropě uprostřed místnosti. Jako vhodné se jeví doplnění hlavního centrálního svítidla ještě několika samostatně spínanými nástěnnými, stojanovými či stolními svítidly. Centrální osvětlení by mělo vytvořit hladinu osvětlení alespoň 50 lx, lépe však 100 lx. Pro zdůraznění různých detailů je možno použít halogenových reflektorků nebo LED žárovek. V případě pracovního místa, které je součástí obývacího pokoje, je požadovaná osvětlenost tohoto místa až 500 lx, podobné osvětlenosti by mělo dosahovat i místo pro čtení

30 Při sledování televize je třeba použít vhodné nástěnné nebo stolní svítidlo (například s kompaktní zářivkou 5 nebo 7 W ) pro odstranění přílišného kontrastu mezi jasnou obrazovkou a tmavým okolím. Svítidlo je samozřejmě nutno umístit tak, aby se neodráželo na skle obrazovky a neoslňovalo. Chceme-li svítit na zeď za televizorem, je vhodné použít speciální, tzv. televizní světelné zdroje, nebo pásy LED. Jednou z dalších možností osvětlení v obývacím pokoji i v dalších částech bytu je nepřímé osvětlení. Jeho výhodou je estetické osvětlení, které netvoří stíny.

31 DĚTSKÝ POKOJ: Dětské pokoje bývají zpravidla pracovnami i ložnicemi s velmi širokým spektrem činností. Pro celkové osvětlení je možno použít nejrůznější druhy závěsných i stropních přisazených svítidel Světelný zdroj by měl vyzařovat rozptýlené (difuzní) světlo. Pracovní stůl dítěte je v každém případě třeba vybavit polohovatelným svítidlem S dostatečně velkým, neprůsvitným stínidlem, tak aby z něj světelný zdroj nevyčníval a nebyl při pohledu ze strany vůbec vidět, které umisťujeme na opačnou stranu stolu, než je ruka, kterou dítě píše. LOŽNICE: Osvětlení ložnice by mělo vytvářet příjemnou uklidňující atmosféru. Proto je doporučováno použití kompaktních zářivek s teple bílou barvou s možností regulace ( stmívání ). Dále je třeba zajistit odpovídající osvětlení pro čtení na lůžku a osvětlení u toaletního stolku. Umístění a druh svítidel pro čtení by měly být takové, aby osvětlení bylo dobře směrovatelné. Z tohoto hlediska jsou vhodná polohovatelná svítidla s neprůhledným stínidlem, které musí ze stran zcela zakrývat světelný zdroj pro zabránění oslnění.

32 KOUPELNA A WC : V koupelně je prioritou zajištění ochrany před úrazem elektrickým proudem. Svítidla by měla být odolná vůči vodním parám a vodě (vhodné je krytí IP44 a vyšší). Zóna 0: Vnitřní prostor vany nebo sprchového prostoru. nedoporučuje se instalaci svítidel. Zóna 1: Prostor od okraje vany nebo sprchy do výšky 2,25 m se nedoporučuje instalaci svítidel. Zóna 2: Prostor kolem vany nebo sprchy do vzdálenosti 0,6 m a nad ní, výše než 2,25 m. Pokud nehrozí ani neúmyslné postříkání svítidla vodou pod tlakem, je nejnižší předepsanou hodnotou stupně ochrany IP 44. Zóna 3: Prostor mimo zóny 0, 1, 2. Pokud nehrozí přímé postříkání svítidla vodou nebo kondenzace vodních par, je nejnižší předepsanou hodnotou IP 21. Svítidlo pro celkové osvětlení se obvykle umisťuje na strop a lze použít kompaktní zářivku (vhodný je bílý odstín světla). K osvětlení u zrcadla je možno použít kompaktní zářivky, lineární zářivky nebo halogenové žárovky. Nejlepší je osvětlení nástěnnými svítidly na obou stranách zrcadla. Svítidlo na WC se umisťuje zpravidla nad vchodové dveře nebo na strop ( vylepšené halogenové žárovky ). PŘEDSÍŇ, CHODBY, ŠATNY : Požadavky na množství světla a podání barev jsou v těchto místnostech nižší než v okolních, nicméně by neměly být osvětleny výrazně méně než místnosti, které spojuje. Na chodbu nebo do předsíně, kde se svítí často, je vhodné instalovat svítidlo s kvalitní kompaktní nebo lineární zářivkou s dlouhou životností. Naopak na místa, kam chodíme jen výjimečně, se více hodí halogenová žárovka.

33 ELEKTROROZVODY - slaboproud Sítí elektronických komunikací jsou přenosové systémy, popřípadě spojovací nebo směrovací zařízení a jiné prostředky, které umožňují přenos signálů po vedení, rádiem, optickými nebo jinými elektromagnetickými prostředky, včetně družicových sítí, pevných sítí s komutací okruhů nebo paketů a mobilních zemských sítí, sítí pro rozvod elektrické energie v rozsahu, v jakém jsou používány pro přenos signálů, sítí pro rozhlasové a televizní vysílání a sítí kabelové televize, bez ohledu na druh přenášené informace. Elektronickým komunikačním zařízením je technické zařízení pro vysílání, přenos, směrování, spojování nebo příjem signálů prostřednictvím elektromagnetických vln. Zahrnuje : Telekomunikační systémy Přístupové systémy Kamerové a zabezpečovací systémy Konkrétně: Společná televizní anténa Vnitřní rozhlas Ozvučovací systémy Komunikační zařízení Domácí telefon Telefonní síť Telefonní ústředna Dálkový přenos Jednotný čas Průmyslová televize, kamerový systém Informační a světelné panely Elektronická požární signalizace Elektronická zabezpečovací signalizace Identifikační vstupní systém Informační technologie, datová síť

34 LEGISLATIVA zákon č. 127/2005 Sb. o elektronických komunikacích a o změně některých souvisejících zákonů (zákon o elektronických komunikacích), ve znění zák. č. 290/2005 Sb. a pozdějších předpisů. ČSN Elektrotechnické předpisy. Elektrická zařízení. Rozdělení a pojmy ČSN Předpisy pro ochranu sdělovacích vedení a zařízení před nebezpečnými vlivy trojfázových vedení VN, VVN a ZVN ČSN Požadavky na odolnost sdělovacích zařízení proti přepětí a nadproudu ČSN Požadavky na odolnost sdělovacích zařízení proti přepětí a nadproudu atmosférického původu ČSN Předpisy pro nadzemní sdělovací vedení ČSN Předpisy pro vnitřní rozvody sdělovacích vedení ČSN Sdělovací vodiče a šňůry, nf, vf a koaxiální kabely (skupina norem ČSN IEC a ČSN EN nové číslování) ČSN Nf, přístrojové, návěstní a dálkové sdělovací kabely (skupina norem ČSN IEC a ČSN EN nové číslování)

35 TELEKOMUNIKACE V rámci telekomunikačních sítí jsou (byly) zajišťovány následující služby: Telefon - obousměrný přenos lidského hlasu v reálném čase. Telegraf - přenos textových zpráv na velkou vzdálenost (možno přenášet signály optickými, elektrickými nebo radiovými). Dálnopis (Telex) - bezobslužné zařízení pro přenos textových zpráv po speciálních nebo telefonních linkách (poslední zařízená bylo zrušeno v roce 2008 v Praze). Telefax - přenos statického obrazu prostřednictvím telefonní linky. Telefax byl u nás velmi rozšířen v 90. letech 20. stol. Dnes díky internetu a ové komunikace jeho význam klesl. Rozhlas po drátě - vysílání probíhalo v letech vysílána 1 rozhlasová stanice. Přenos televizního signálu a rozhlasového signálu (digitální jednosměrný přenos obrazu a zvuku (resp. zvuku). Přenos dat - výměna datových informací uzavřenými skupinami uživatelů. Počátkem 90. let 20. stol. poptávka po klasické telefonní službě v pevných sítích ( sítě založené na metalických kabelech ). S masivním rozvojem mobilních sítí počet účastníků pevné sítě klesá. Dochází k nárůstu požadavků na přenos datových služeb a videoslužeb, které jsou na hranici možností stávající metalické sítě a na plošné rozšíření optických sítí.

36 MATERIÁL TELEKOMUNIKAČNÍ SÍTĚ Metalické kabely V provedení : Kroucené páry - Používají se u telekomunikačních rozvodů a počítačových sítí. Koaxiální - v telekomunikačních sítích Optické kabely Optické kabely obsahují optická vlákna, která prostřednictvím světla přenášejí signály ve směru své podélné osy. Vlákna se používají místo kovových vodičů.

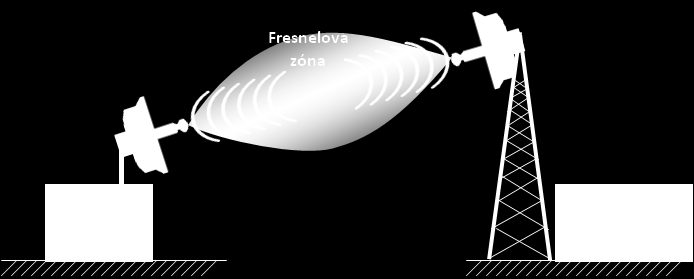

37 BEZDRÁTOVÉ SÍTĚ Podle způsobu přenosu signálů lze bezdrátové sítě rozdělit na optické a radiové. U optických sítí se jedná o přímý přenos optického signálu mezi vysílacím a přijímacím místem. Využívají se k přenosu datových služeb, hlasových služeb i videa. Používá se laserového paprsku nebo led diody. Radiové spoje jsou založeny na bezdrátové komunikaci pomocí elektromagnetického vlnění vysokých frekvencí. Základní typy radiových sítí : Point-to-point Point to multipoint

38 TECHNOLOGIE TELEKOMUNIKAČNÍCH SÍTÍ Překryvná paketová síť (technologie ADSL) Vytvoření překryvné paketové sítě nad základní telefonní sítí je nejlevnějším rozšířením stávající telekomunikační sítě s metalickými kabely o služby tzv. Triple-play (data Internet, hlas VoIP, video šířená TV, video na vyžádání, videokonference). Nad základním telefonním pásmem je pomocí horní propusti přidáno pásmo, které pomocí modemů umožňuje využití metalických kabelů pro další služby. Tímto způsobem je možné poskytnout stávajícím účastníkům (resp. dalším účastníkům připojeným za účastnickou propustí) další služby.

39 Překryvná optická síť Překryvná síť vybudovaná na optickém základě je dle současné úrovně poznání cílovým řešením přístupové sítě. Technologie překryvné optické sítě zahrnuje kromě překryvné sítě optických kabelů ještě další aktivní prvky. Optická síť je ve své podstatě multifunkční a připravena pro přenos libovolných informačních toků.

40 RADIOKOMUNIKACE Radiokomunikace zahrnují technologie bezdrátového přenosu informací pomocí elektromagnetického vlnění vysokých frekvencí. Radiokomunikace zprostředkovávají zejména následující služby: přenos rozhlasového signálu přenos televizního signálu Rozhlasové vysílání přenos dat Přenášený zvuk je tvořen signály různých (akustických) frekvencí, které jsou nejprve převáděny na elektrické signály. Tento signál není pro své nízké frekvence vhodný k šíření na dálku elektromagnetickými vlnami, proto se upravuje na kmitočty vyšších frekvencí, které se potom převádějí na elektromagnetické vlny pomocí vysílačů. SÍTĚ PRO ZVLÁŠTNÍ ÚČELY Kromě veřejné telekomunikační sítě se zejména ve městech nachází řada sítí majících charakter sítí pro přenos informací a sloužící zvláštním účelům. Jedná se o následující sítě: síť městského (obecního) rozhlasu síť elektročasu síť požárních hlásičů síť hlásičů policie síť k ovládání dopravní signalizace síť kamerového monitorovacího systému síť dispečerského řízení

41 DĚKUJI ZA POZORNOST
