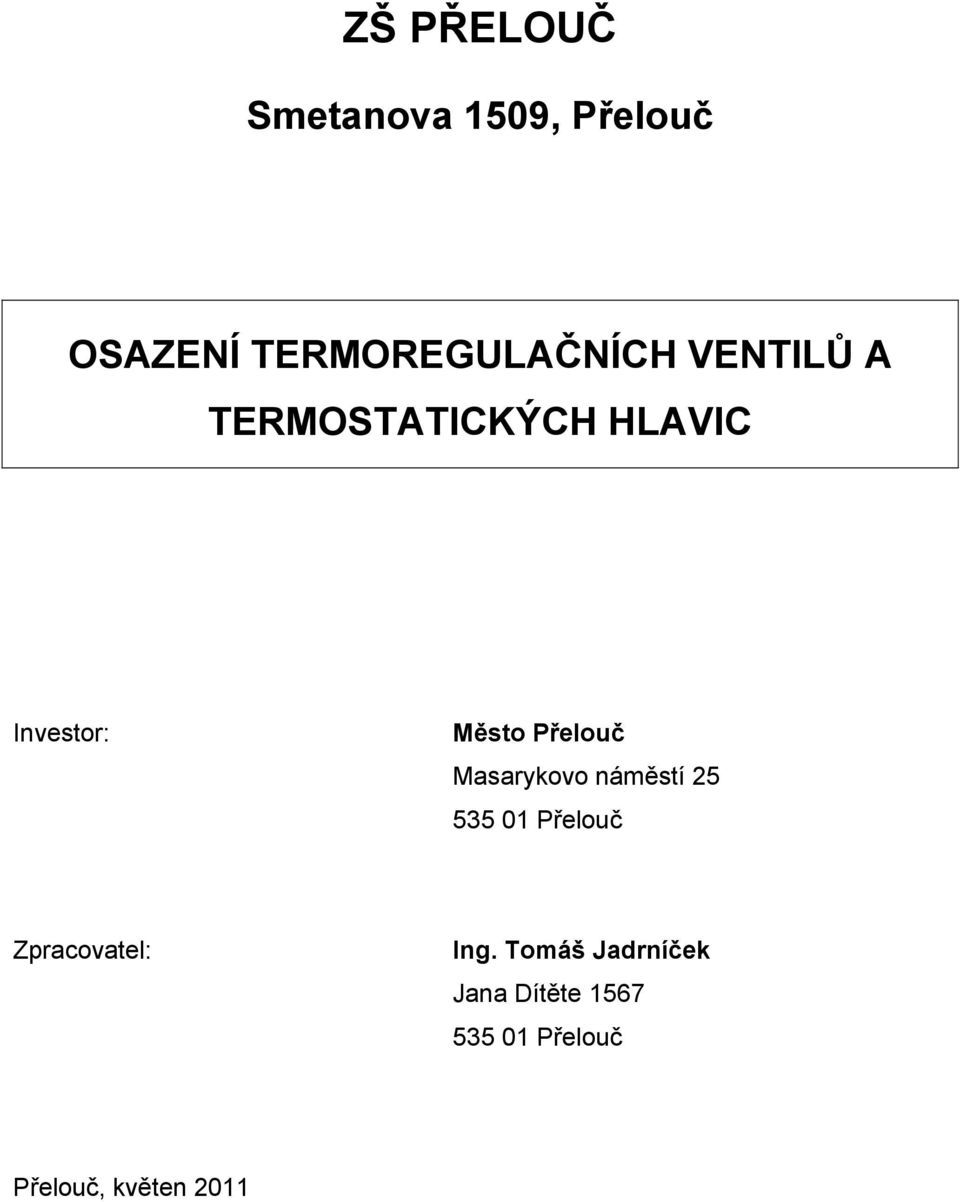

1 ZŠ PŘELOUČ Smetanova 1509, Přelouč OSAZENÍ TERMOREGULAČNÍCH VENTILŮ A TERMOSTATICKÝCH HLAVIC Investor: Město Přelouč Masarykovo náměstí Přelouč Zpracovatel: Ing. Tomáš Jadrníček Jana Dítěte Přelouč Přelouč, květen 2011

2 Osazení termostatických hlavic 1. Úvod Dokumentace řeší regulaci otopné soustavy v budově Základní školy v obci Přelouč, ulice Smetanova Zdrojem tepla je CZT, navržená úprava spočívá pouze v osazení termoregulačních ventilů a termostatických hlavic na otopná tělesa v objektu. 2. Identifikační údaje Identifikace zadavatele Vlastník: Město Přelouč Název obce: Přelouč Ulice, číslo popisné / orientační: Masarykovo náměstí 25 Směrovací číslo: IČ: Identifikace objektu Název obce: Přelouč Kód obce: Název katastrálního území: Přelouč Kód katastrálního území: Parcelní číslo: 2145 Ulice, číslo popisné / orientační: Smetanova 1509 Identifikace zpracovatele Zodpovědný projektant: Ing. Tomáš Jadrníček Adresa: Jana Dítěte 1567, Přelouč, Číslo ČKAIT: Obor - specializace: Technika prostředí staveb - Technická zařízení budov IČ: Telefon: tomas.jadrnicek@centrum.cz ZŠ Přelouč, Smetanova 1509 Strana 1 / 3

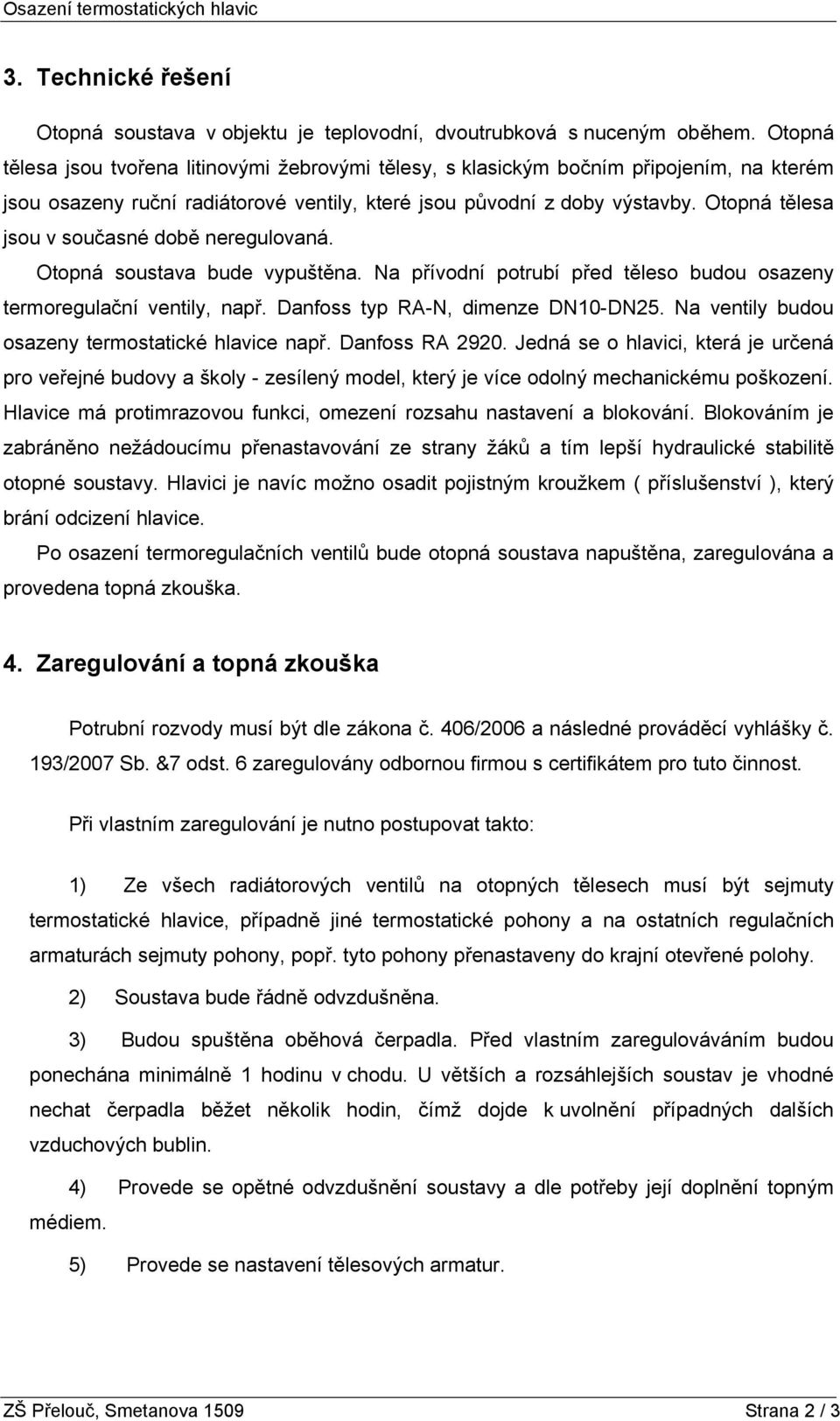

3 Osazení termostatických hlavic 3. Technické řešení Otopná soustava v objektu je teplovodní, dvoutrubková s nuceným oběhem. Otopná tělesa jsou tvořena litinovými žebrovými tělesy, s klasickým bočním připojením, na kterém jsou osazeny ruční radiátorové ventily, které jsou původní z doby výstavby. Otopná tělesa jsou v současné době neregulovaná. Otopná soustava bude vypuštěna. Na přívodní potrubí před těleso budou osazeny termoregulační ventily, např. Danfoss typ RA-N, dimenze DN10-DN25. Na ventily budou osazeny termostatické hlavice např. Danfoss RA Jedná se o hlavici, která je určená pro veřejné budovy a školy - zesílený model, který je více odolný mechanickému poškození. Hlavice má protimrazovou funkci, omezení rozsahu nastavení a blokování. Blokováním je zabráněno nežádoucímu přenastavování ze strany žáků a tím lepší hydraulické stabilitě otopné soustavy. Hlavici je navíc možno osadit pojistným kroužkem ( příslušenství ), který brání odcizení hlavice. Po osazení termoregulačních ventilů bude otopná soustava napuštěna, zaregulována a provedena topná zkouška. 4. Zaregulování a topná zkouška Potrubní rozvody musí být dle zákona č. 406/2006 a následné prováděcí vyhlášky č. 193/2007 Sb. &7 odst. 6 zaregulovány odbornou firmou s certifikátem pro tuto činnost. Při vlastním zaregulování je nutno postupovat takto: 1) Ze všech radiátorových ventilů na otopných tělesech musí být sejmuty termostatické hlavice, případně jiné termostatické pohony a na ostatních regulačních armaturách sejmuty pohony, popř. tyto pohony přenastaveny do krajní otevřené polohy. 2) Soustava bude řádně odvzdušněna. 3) Budou spuštěna oběhová čerpadla. Před vlastním zaregulováváním budou ponechána minimálně 1 hodinu v chodu. U větších a rozsáhlejších soustav je vhodné nechat čerpadla běžet několik hodin, čímž dojde k uvolnění případných dalších vzduchových bublin. 4) Provede se opětné odvzdušnění soustavy a dle potřeby její doplnění topným médiem. 5) Provede se nastavení tělesových armatur. ZŠ Přelouč, Smetanova 1509 Strana 2 / 3

4 Osazení termostatických hlavic 6) Nastaví se případné další vyvažovací armatury, regulátory diferenčního tlaku, přepouštěcí ventily apod. a to vždy směrem postupu od nejvzdálenějšího směrem ke zdroji. 7) Odborná firma s certifikátem pro zaregulování provede výše uvedeným způsobem doregulování otopné soustavy. Přičemž se kontrolují a seřizují hydraulické parametry (průtočné množství, dynamický přetlak) na armaturách (vyvažovací ventily, regulátory diferenčního tlaku, přepouštěcí ventily apod.) tak, aby tyto parametry byly v souladu s projektovanou hodnotou, popř. s maximální odchylkou ±15%. 8) V případě, že parametry nelze se stávajícím nastavením čerpadel dosáhnout, tak se provede jejich přenastavení a opakuje se bod 7). 9) Provede se osazení regulačních armatur pohony, ventily hlavicemi, popř. pohony. 10) Následně je možno provést topnou zkoušku, ve které se sledují dosažené teplotní parametry v soustavě, popř. jednotlivých větvích, uzlech apod. Simulují se teplotní a časové útlumy, kontroluje se funkčnost regulačních prvků atd. 11) V případě potřeby se v rámci topné zkoušky provádí doregulování. 12) Po úspěšné topné zkoušce odborná firma s certifikátem na zaregulováváni, armatury zablombuje, či jiným vhodným způsobem zafixuje stupeň regulace. Následně vyhotoví protokol, ze kterého je patrné stupeň zaregulování té které armatury (regulačního členu) a jsou patrné naměřené hodnoty. Doporučuji tyto hodnoty zanést minimálně do jednoho paré příslušné výkresové části projektové dokumentace a ta by měla být uložena u majitele objektu a u správce vnitřní sítě. Topná zkouška Po dokončení montážních prací je nutné systém důkladně propláchnout vodou. Ventily budou otevřeny, čerpadla budou v provozu 24 hodin, jak požaduje ČSN čl Potom bude provedena zkouška těsnosti dle ČSN čl Po provedení této zkoušky se přistoupí ke zkouškám provozním. Nejdříve zkoušky dilatační dle ČSN čl. 137 a potom topná zkouška včetně seřízení a zaregulování otopné soustavy dle čl Tato zkouška má trvat 72 hodin bez provozních přestávek (přestávky celkem do 60 minut). ZŠ Přelouč, Smetanova 1509 Strana 3 / 3

5 VÝKAZ VÝMĚR, DODÁVEK A PRACÍ ZŠ Přelouč. Smetanova 1509 OSAZENÍ TERMOREGULAČNÍCH VENTILŮ A TERMOSTATICKÝCH HLAVIC zhotovitel : položka, popis měrná jednotka množství jednotková cena [Kč] celková cena [Kč] poznámka CELKEM (součet přímých "1" a ostatních nákladů "2") 1) PŘÍMÉ NÁKLADY 2) OSTATNÍ NÁKLADY (součet) 1) Armatury: Termoregulační ventil Danfoss RA-N - DN10 ks 3 Termoregulační ventil Danfoss RA-N - DN15 ks 49 Termoregulační ventil Danfoss RA-N - DN20 ks 15 Termoregulační ventil Danfoss RA-N - DN25 ks 2 Termostatická hlavice Danfoss RA 2920 ks 69 Pojistka proti odcizení pro RA 2920 ks 69 Doplňkový materiál spojovací, montážní a těsnící materiál. kpl 1 2) Procesy: Projektové práce, inženýring, apod. kpl 1 Vypuštění otopné soustavy kpl 1 Napuštění otopné soustavy kpl 1 Zaregulování a hydraulické vyvažení otopné soustavy kpl 1 Topná zkouška kpl 1 POZN.: A) Doplňkové materiály nejsou přesně specifikovány, budou použity podle potřeby B) Dimenze ventilů byla určena dle původní projektové dokumentace. Před prováděním je nutné tento předpoklad ověřit na stavbě, případně upravit dle skutečnosti. C) Povinností dodavatele je překontrolovat specifikaci materiálu, a případné chybějící výkony doplnit a ocenit.

6 Technické údaje EN Termostatické hlavice RA Standardní modely Modely pro veřejné budovy Dálkové nastavení Použití Obr. RA 2980 RA 2982 RA 2920 RA 2922 RA 5060 RA 5074 Termostatické hlavice RA 2000 jsou samočinné proporcionální regulátory, které umožňují dimenzování s malým pásmem proporcionality. Tyto termostatické hlavice jsou vhodné pro všechna ventilová tělesa řady RA. Barva je RAL 9016 s bílým podstavcem. Všechny termostatické hlavice mají protimrazovou bezpečnostní funkci, nastavitelné omezení rozsahu a blokování nastavení. Tato řada zahrnuje: RA 2980 s vestavěným čidlem RA 2982 s dálkovým čidlem RA 2940 zabudované čidlo, plné uzavření ventilu Díky západkovému upevnění stačí působení tlaku na hlavici, aby se pevně spojila s ventilovým tělesem. Na dorazu se západkový uzávěr automaticky uvede do činnosti a hlavici spojí s tělesem. Hlavici je možné zabezpečit proti neoprávněné demontáži, jestliže se do připraveného vybrání nasadí a aktivuje pojistka proti odcizení, které se dodává jako příslušenství. Paměťový kroužek usnadňuje opakované nalezení polohy pro nastavení požadované teploty. Krabice s dálkovým teplotním čidlem obsahuje kapiláru délky 2 m. Po upevnění zůstává nevyužitá délka kapiláry stočená v krabici a tudíž skrytá. RA 2920 s vestavěným teplotním čidlem RA 2922 s dálkovým čidlem Termostatické hlavice pro veřejné budovy jsou zesílené modely pro použití ve školách a veřejných budovách. Mají protimrazovou ochrannou funkci, omezení rozsahu nastavení a blokování. Dálkové teplotní čidlo obsahuje kapiláru délky 2 m. Po upevnění čidla zůstává nevyužitá délka kapiláry stočená v krabici a tudíž skrytá. Připojení pomocí šroubu s vnitřním šestihranem zajišťuje jednoduché a stabilní spojení mezi teplotním čidlem a tělesem ventilu. RA 5062 s kapilárou 2 m RA 5065 s kapilárou 5 m RA 5068 s kapilárou 8 m Hlavice s dálkovým ovládáním se používají tam, kde je topné těleso obtížně přístupné, např. za obkladem nebo u podpodlahových konvektorů. Ovládací část dálkového ovládání, která současně obsahuje teplotní čidlo, se umístí tam, kde lze dobře měřit teplotu místnosti a kde je možné pohodlné ovládání. Výběr barev, harmonický design a kompaktní rozměry umožňují individuální přizpůsobení dané montážní a prostorové situaci. Dálkové ovládání Danfoss se upevní jednoduše na zeď, na podomítkovou krabici nebo na kryt trubkového kanálu. Hlavice dálkového ovládání s odděleným čidlem RA 5074 umožňuje snímat regulovanou teplotu mimo nastavovací člen. Ovládací část je oddělena od části pracovní, osazené na ventilu. Technické údaje pro kombinaci s ventilovými tělesy RA odpovídají požadavkům euronormy EN a ČSN EN Objednávka a údaje Příslušenství Typ Objednací číslo Provedení Kapilára 2) Rozsah nastavení 1) RA G2980 vestavěné tepl. čidlo C RA G2940 zabudované čidlo, plné uzavření ventilu C RA G2982 dálkové tepl. čidlo 0-2 m 5-26 C RA G2920 model pro veřejné budovy, vestavěné čidlo C RA G2922 model pro veřejné budovy, dálkové čidlo 0-2 m 5-26 C RA G5062 dálkové ovládání 0-2 m 8-28 C RA G5065 dálkové ovládání 0-5 m 8-28 C RA G5068 dálkové ovládání 0-8 m 8-28 C RA G5074 dálkové ovládání, dálkové teplotní čidlo m 8-28 C 1) Pro Xp = 2 K (ventil při teplotě místnosti vyšší o 2 K zavírá). 2) Při dodávce dálkového teplotního čidla je celá kapilární trubka navinuta v tělese čidla. Při montáži se vytáhne pouze potřebná délka. Ruční kolečko 013G5002 Ruční kolečko pro všechna ventilová tělesa RA. Maximální diferenciální tlak ventilu 0,6 bar. DKCD VDULA148 Danfoss 3/2006 1

7 Technické údaje Termostatické hlavice RA2000 Pojistka proti odcizení pro RA 2920 a RA 2922 Hlavice je jištěna proti odcizení imbusovým šroubem průměr 4 mm. Obj. číslo: 013G1232 Pojistka proti odcizení pro hlavice RA 2000 a RAE 20 kusů náhradních pojistek. Obj. číslo : 013G5241 Rohový adaptér Slouží pro připojení hlavic Danfoss na otopná tělesa ventilkompakt s vestavěnými ventily Danfoss, nebo s vestavěnými ventily s připojením závitem M30 Krytka stupnice teplot Zakrývá stupnici u hlavic pro veřejné budovy RA 2920 a RA Obj. číslo : 013G1672 Omezovací zarážky pro hlavice RA 2920 a RA 2922 Zarážky jsou tvarovány tak, že je možno s nimi manipulovat jen pomocí speciálního šroubováku. Z výroby jsou hlavice osazeny dvěma zarážkami. Obj. číslo : 013G1237 Obj. číslo: 013G1350 1,5 Obj. číslo:013g1360 Speciální nářadí - Imbusový klíč 2 mm pro imbusové šrouby hlavic RA 2920, RA 2922 a ruční hlavici. Obj. číslo : 192H Šroubovák se závitem pro montáž zarážek hlavic RA 2920 a RA 2922, a pro demontáž pojistek proti odcizení hlavic RA a RAE. Obj. číslo : 013G1231 Konstrukce 1. vestavěné čidlo 2. vlnovec 3. nastavovací rukojeť 4. seřizovací pružina 5. omezovací kolík 6. dálkové čidlo 7. kapilára Maximální teplota okolí 60 C. Čidla pracují s vlnovcem s plynovou náplní, který je řízen přímo od teploty místnosti. Když teplota místnosti klesá, vlnovec v termostatické hlavici se stahuje a otevírá ventil: tím se zvyšuje přívod tepla do topného tělesa právě o množství, které je nutné k dosažení nastavené teploty místnosti. Když tato teplota stoupá, vlnovec se roztahuje a uzavírá ventil, který škrtí přívod teplé vody do topného tělesa. Nastavení teploty = protimrazová ochrana 7 9, C l l 5 7, C C C Teploty místnosti, které na stupnici odpovídají nastavené hodnotě pro Xp = 2 K, vycházejí z výše uvedené teplotní stupnice. Tyto údaje je nutné brát jako směrné, protože skutečná dosažená teplota bude záviset mj. na podmínkách instalace. Blokování a omezení minimální a maximální teploty se provádí vymezovacími kolíčky na zadní straně čidla. Postup je podrobně popsán v příručce Technické informace pro odborníky. 2 VDULA148 Danfoss 3/2006 DKCD
