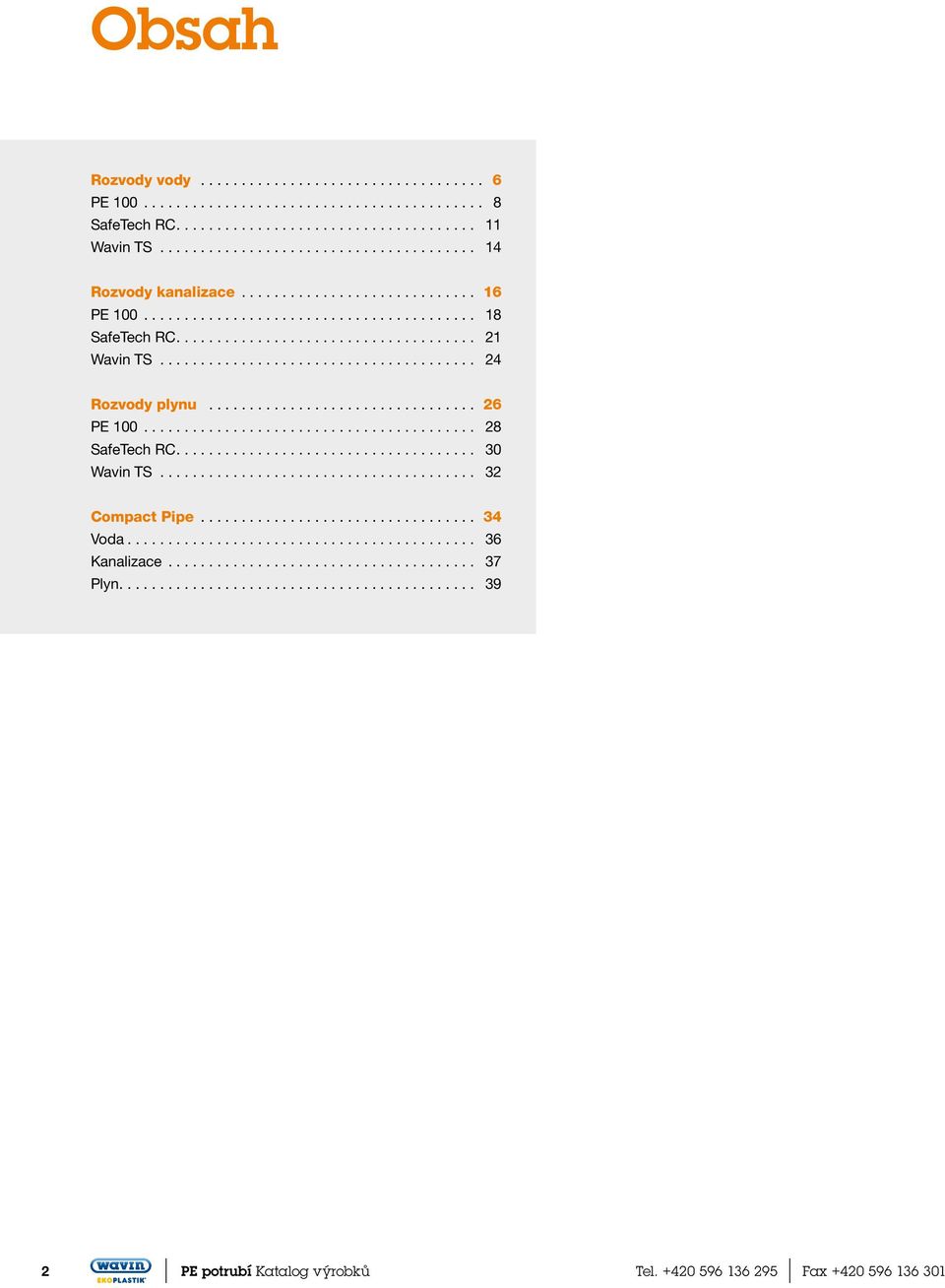

2 Obsah Rozvody vody PE SafeTech RC Wavin TS Rozvody kanalizace PE SafeTech RC Wavin TS Rozvody plynu PE SafeTech RC Wavin TS Compact Pipe Voda Kanalizace Plyn PE potrubí Katalog výrobků Tel Fax

3 PE potrubí Potrubí z polyethylenu se díky svým vlastnostem stalo v posledních letech nejpoužívanějším materiálem pro výstavbu tlakových rozvodů vody, plynu a kanalizací. Výhody systému PE 100 Výhody systému SafeTech RC Výhody systému Wavin TS PE 100 potrubí bez recyklátu signalizační vrstva pro kontrolu poškození pro pokládku do pískového lože PE 100 RC potrubí certifikované dle PAS 1075 signalizační vrstva pro kontrolu poškození pro alternativní způsoby pokládky PE 100 RC + DOQ potrubí s rodným listem přípustné poškození do 20 % tloušťky stěny bez opláštění pro všechny způsoby pokládky PE potrubí Katalog výrobků 3

4 PE potrubí základní informace Potrubí z polyethylenu Pozici nejpoužívanějšího materiálu si polyethylen získal především díky svým dobrým fyzikálním vlastnostem a díky možnosti svařování, což se mezi různými způsoby spojování ukázalo jako nejbezpečnější řešení. Stejně jako u jiných stavebních materiálů i v segmentu polyethylenových potrubí probíhá dynamický vývoj, který přináší nová a nová vylepšení. Nové standardy Materiál PE 100 se na trhu objevil již v roce 1990 a v různých zemích se odlišně vyvíjelo i jeho využití. Dodnes některé státy preferují černé potrubí s barevným pruhem odlišujícím médium a v některých státech se více osvědčilo potrubí celobarevné, které určuje médium na první pohled a přitom zaručuje panenskou kvalitu použitého materiálu ve formě granulátu. Obě cesty se můžou opět setkat na novém konstrukčním řešení, se kterým přichází společnost WAVIN. Nové PE 100 potrubí je dvouvrstvé, s vnější 10% barevně odlišenou vrstvou, která kromě určení média slouží i jako signalizační vrstva pro snadnou identifikaci poškození. Dvouvrstvé PE potrubí se již na trhu osvědčilo v podobě potrubí SafeTech RC, které je velmi oblíbeným potrubím z materiálu PE 100 RC. Hlavním impulsem pro rychle rostoucí podíl využívání potrubí z materiálu PE 100 RC je především jeho neoddiskutovatelný přínos v podobě odolnosti proti mechanickému poškození (RC resistant to crack) či pomalému šíření trhlin a zároveň nevelký cenový rozdíl oproti původnímu potrubí PE 100. Navíc zatímco původní potrubí z materiálu PE 100 umožňuje pouze pokládku do pískového lože, nový typ PE potrubí otevírá možnosti pro nejrůznější moderní způsoby pokládky, například bezvýkopové, které dokáží výrazně zrychlit celou realizaci projektu a snížit náklady na zemní práce. PE 100 RC potrubí dnes nabízí všichni výrobci a dodavatelé na trhu a každý má k dispozici alespoň dvě varianty. Potrubí může být buď jednovrstvé nebo vícevrstvé, dále potrubí dodatečně opláštěné nebo neopláštěné, potrubí celobarevné nebo černé s pruhem atd. Otázkou však zůstává kvalita, která bohužel není vždy stejná. 4 PE potrubí Katalog výrobků Tel Fax

5 PAS 1075 jak prokázat RC vlastnosti potrubí Každé potrubí PE 100 RC může mít totiž různé vlastnosti, především pak míru odolnosti proti mechanickému poškození. Tyto tzv. RC vlastnosti se mohou výrazně měnit v závislosti na podmínkách a kvalitě výroby. V současné době neexistuje mnoho způsobů jak v krátké době ověřit, že má potrubí RC vlastnosti. Jeden z nich popisuje technický předpis PAS Jde o nezávazný a dobrovolný dokument, který poskytuje návod, jak otestovat potrubí PE 100 RC po výrobě. Je jen logické, že investoři, provozovatelé či projektanti začali po dodavatelích PE 100 RC potrubí tento test vyžadovat a při absenci normy, je jen otázkou času, kdy bude certifikace potrubí dle PAS 1075 standardem. Použití nekvalitního PE 100 RC potrubí pro bezvýkopové technologie nebo jiné alternativní způsoby pokládky by totiž mohlo mít fatální následky již po pár letech jeho provozování. Něco navíc Potrubí SafeTech RC je testováno dle předpisu PAS 1075 a není tak pochyb o jeho RC vlastnostech. Přesto má společnost WAVIN i prémiové PE 100 RC potrubí pro ty, kteří rádi usínají klidným spánkem, že pro danou věc udělali maximum. Jedná se o potrubí Wavin TS s přísně nastavenými parametry testování každé šarže granulátu i samotného potrubí po jeho výrobě. Cílem je nabídnout potrubí, jehož kvalita obstojí například i u pokládky v obtížnějších geologických podmínkách nebo při náročných bezvýkopových způsobech pokládky. Potrubí Wavin TS vychází z filozofie dodatečné bezpečnosti, která není řešena formou dodatečného opláštění, které jak se ukázalo, je nejen komplikací pro instalaci a svařování, ale samo o sobě slabinou. Potrubí Wavin TS označujeme jako potrubí PE 100 RC + DOQ, protože testy RC vlastností jsou dokladované v tzv. inspekčním certifikátu, který je jakýmsi rodným listem potrubí a stanovuje dodatečný bezpečnostní faktor. I díky tomu se potrubí Wavin TS stalo nejpoužívanějším PE 100 RC potrubím s již více jak m zabudovanými po celé Evropě. PE potrubí Katalog výrobků 5

6 PE potrubí voda Dvouvrstvé PE 100 DL SafeTech RC PE 100 RC Wavin TS PE 100 RC + DOQ Uvedení na trh Konstrukce stěny Dvouvrstvá Dvouvrstvá Třívrstvá Materiál PE 100 PE 100 RC PE 100 RC RC testy na materiálu PAS 1075 PAS 1075 RC testy na potrubí hodin FNCT podle PAS 1075 půlročně hodin FNCT nad rámec PAS 1075 pro každou šarži Odolnost proti mechanickému poškození ne ano ano Způsoby pokládky Otevřený výkop do pískového lože Otevřený výkop bez pískového lože a bezvýkopové způsoby pokládky Otevřený výkop bez pískového lože a bezvýkopové způsoby pokládky Obsyp a zásyp písek všechny třídy zeminy všechny třídy zeminy Průměr potrubí 32 až až až 630 SDR Očekávaná životnost 100 let 100 let 100 let Záruka na vady 5 let 5 let 10 let 6 PE potrubí Katalog výrobků Tel Fax

7 Dvouvrstvé PE 100 DL SafeTech RC PE 100 RC Wavin TS PE 100 RC + DOQ d () DN pro příruby SDR 17 SDR 11 SDR 17 SDR 11 SDR 17 SDR ,0 3,0 3, ,7 3,7 3, ,6 4,6 4, ,8 5,8 5, ,8 6,8 6, ,4 8,2 5,4 8,2 8, ,6 10 6,6 10,0 10, ,4 11,4 7,4 11,4 11, ,3 12,7 8,3 12,7 12, ,5 14,6 9,5 14,6 14, ,7 16,4 10,7 16,4 16, ,9 18,2 11,9 18,2 18, ,4 20,5 13,4 20,5 13,4 20, ,8 22,7 14,8 22,7 14,8 22, ,6 25,4 16,6 25,4 16,6 25, ,7 28,6 18,7 28,6 18,7 28, ,1 32,2 21,1 32,2 21,1 32, ,7 36,3 23,7 36,3 23,7 36, ,7 40,9 26,7 40,9 26,7 40, ,7* 45,4* 29,7* 45,4* 29,7* 45,4* ,2* 50,8* 33,2* 50,8* 33,2* 50,8* ,4* 57,2* 37,4* 57,2* 37,4* 57,2* * potrubí se dodává jako jednovrstvé Ke komplementaci PE potrubí jsou nejvhodnější PE tvarovky Wavin. Detailní informace v katalogu PE tvarovky. PE potrubí Katalog výrobků 7

8 Katalog výrobků pro rozvody vody PE 100 SDR 11 tyče 12 m* Dvouvrstvé potrubí PE 100 Vnějších 10 % barevně odlišeno. d s L kg/m ks/paleta m/paleta 32 3,0 12 0, VP104032W 40 3,7 12 0, VP104042W 50 4,6 12 0, VP104052W 63 5,8 12 1, VP104062W 75 6,8 12 1, VP104072W 90 8,2 12 2, VP104082W ,0 12 3, VP104092W ,4 12 4, VP104102W ,7 12 5, VP104112W ,6 12 6, VP104122W ,4 12 8, VP104142W , , VP104152W , , VP104162W , , VP104172W , , VP104182W , , VP104192W , , VP104202W , , VP104212W , , VP104222W 500** 45, , VP103232W 560** 50, , VP103242W 630** 57, , VP103252W * průměry až do d800 na vyžádání ** potrubí se dodává jako jednovrstvé 8 PE potrubí Katalog výrobků Tel Fax

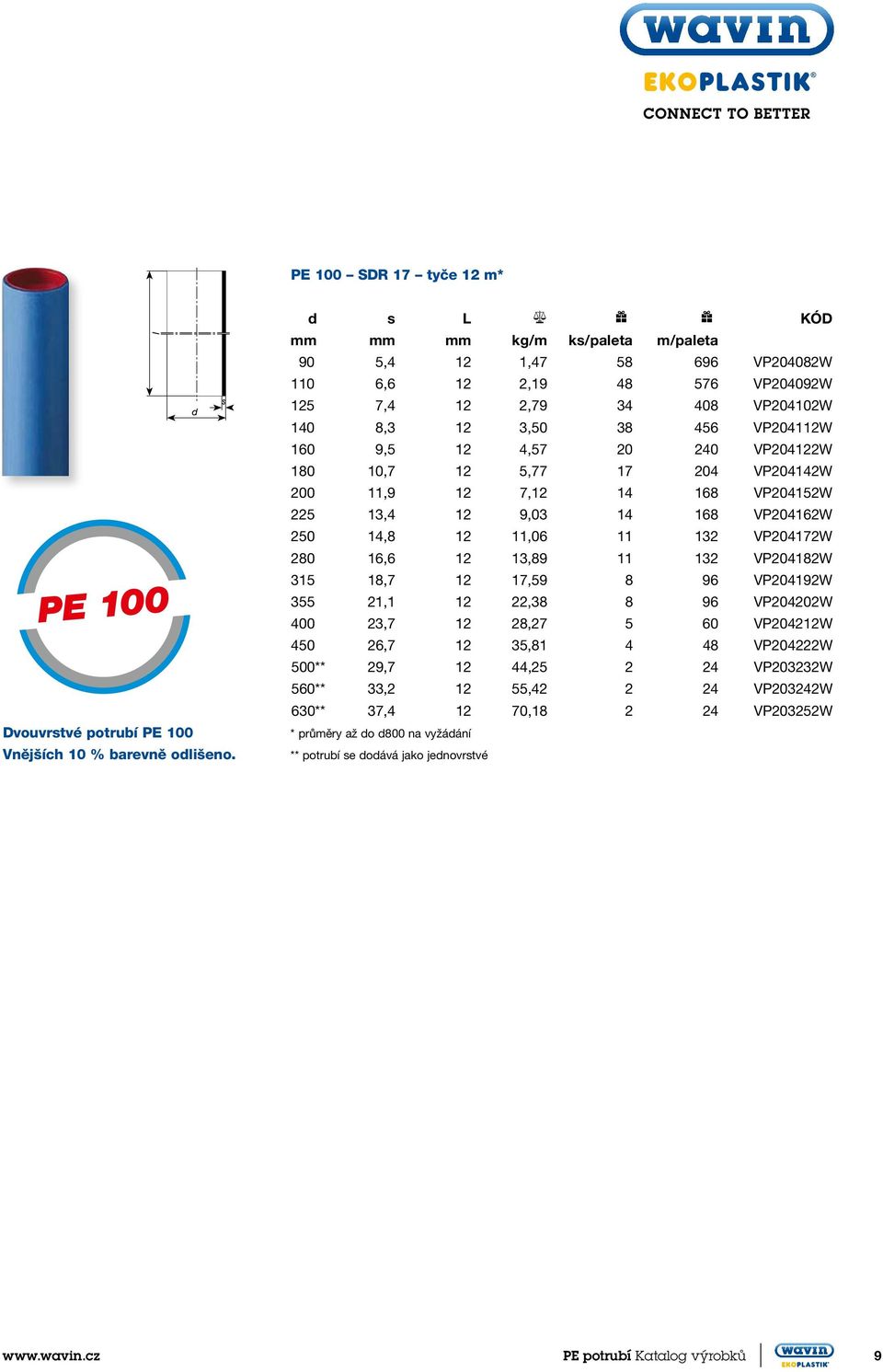

9 PE 100 SDR 17 tyče 12 m* Dvouvrstvé potrubí PE 100 Vnějších 10 % barevně odlišeno. d s L kg/m ks/paleta m/paleta 90 5,4 12 1, VP204082W 110 6,6 12 2, VP204092W 125 7,4 12 2, VP204102W 140 8,3 12 3, VP204112W 160 9,5 12 4, VP204122W ,7 12 5, VP204142W ,9 12 7, VP204152W ,4 12 9, VP204162W , , VP204172W , , VP204182W , , VP204192W , , VP204202W , , VP204212W , , VP204222W 500** 29, , VP203232W 560** 33, , VP203242W 630** 37, , VP203252W * průměry až do d800 na vyžádání ** potrubí se dodává jako jednovrstvé PE potrubí Katalog výrobků 9

10 Katalog výrobků pro rozvody vody PE 100 SDR 11 návin 100 m d s L m/ v návinu kg/ v návinu A B H 32 3, , VP104033W 40 3, , VP104043W 50 4, , VP104053W 63 5, , VP104063W 75 6, , VP104073W 90 8, , VP104083W , , VP104093W , , VP104103W , , VP104113W , , VP104123W , , VP104143W PE 100 SDR 17 návin 100 m Dvouvrstvé potrubí PE 100 Vnějších 10 % barevně odlišeno. d s L m/ v návinu kg/ v návinu A B H 90 5, , VP204083W 110 6, , VP204093W 125 7, , VP204103W 140 8, , VP204113W 160 9, , VP204123W 10 PE potrubí Katalog výrobků Tel Fax

11 SafeTech RC SDR 11 tyče 12 m* Dvouvrstvé potrubí PE 100 RC Vnějších 10 % barevně odlišeno. Certifikováno dle PAS d s L kg/m ks/paleta m/paleta 32 3,0 12 0, VP403032W 40 3,7 12 0, VP403042W 50 4,6 12 0, VP403052W 63 5,8 12 1, VP403062W 75 6,8 12 1, VP403072W 90 8,2 12 2, VP403082W ,0 12 3, VP403092W ,4 12 4, VP403102W ,7 12 5, VP403112W ,6 12 6, VP403122W ,4 12 8, VP403142W , , VP403152W , , VP403162W , , VP403172W , , VP403182W , , VP403192W , , VP403202W , , VP403212W , , VP403222W 500** 45, , VP403232W 560** 50, , VP403242W 630** 57, , VP403252W * průměry až do d800 na vyžádání ** potrubí se dodává jako jednovrstvé PE potrubí Katalog výrobků 11

12 Katalog výrobků pro rozvody vody SafeTech RC SDR 17 tyče 12 m* Dvouvrstvé potrubí PE 100 RC Vnějších 10 % barevně odlišeno. Certifikováno dle PAS d s L kg/m ks/paleta m/paleta 90 5,4 12 1, VP413082W 110 6,6 12 2, VP413092W 125 7,4 12 2, VP413102W 140 8,3 12 3, VP413112W 160 9,5 12 4, VP413122W ,7 12 5, VP413142W ,9 12 7, VP413152W ,4 12 9, VP413162W , , VP413172W , , VP413182W , , VP413192W , , VP413202W , , VP413212W , , VP413222W 500** 29, , VP413232W 560** 33, , VP413242W 630** 37, , VP413252W * průměry až do d800 na vyžádání ** potrubí se dodává jako jednovrstvé 12 PE potrubí Katalog výrobků Tel Fax

13 SafeTech RC SDR 11 návin 100 m d s L m/ v návinu kg/ v návinu A B H 32 3, , VP403033W 40 3, , VP403043W 50 4, , VP403053W 63 5, , VP403063W 75 6, , VP403073W 90 8, , VP403083W , , VP403093W , , VP403103W , , VP403113W , , VP403123W , , VP403143W SafeTech RC SDR 17 návin 100 m Dvouvrstvé potrubí PE 100 RC Vnějších 10 % barevně odlišeno. Certifikováno dle PAS d s L m/ v návinu kg/ v návinu A B H 90 5, , VP413083W 110 6, , VP413093W 125 7, , VP413103W 140 8, , VP413113W 160 9, , VP413123W PE potrubí Katalog výrobků 13

14 Katalog výrobků pro rozvody vody Wavin TS SDR 11 tyče 12 m d s L kg/m ks/paleta m/paleta 32* 3,0 12 0, VP503032W 40* 3,7 12 0, VP503042W 50* 4,6 12 0, VP503052W 63* 5,8 12 1, VP503062W 75* 6,8 12 1, VP503072W 90 8,2 12 2, VP503082W ,0 12 3, VP503092W ,4 12 4, VP503102W ,7 12 5, VP503112W ,6 12 6, VP503122W ,4 12 8, VP503142W , , VP503152W , , VP503162W , , VP503172W , , VP503182W , , VP503192W , , VP503202W , , VP503212W , , VP503222W 500* 45, , VP503232W 560* 50, , VP503242W 630* 57, , VP503252W Wavin TS SDR 17 tyče 12 m Třívrstvé potrubí PE 100 RC + DOQ Vnějších i vnitřních 25 % barevně odlišeno. Certifikováno dle PAS DOQ dodáváno s rodným listem. d s L kg/m ks/paleta m/paleta ,4 12 9, VP603162W , , VP603172W , , VP603182W , , VP603192W , , VP603202W , , VP603212W , , VP603222W 500* 29, , VP603232W 560* 33, , VP603242W 630* 37, , VP603252W * potrubí se dodává jako jednovrstvé 14 PE potrubí Katalog výrobků Tel Fax

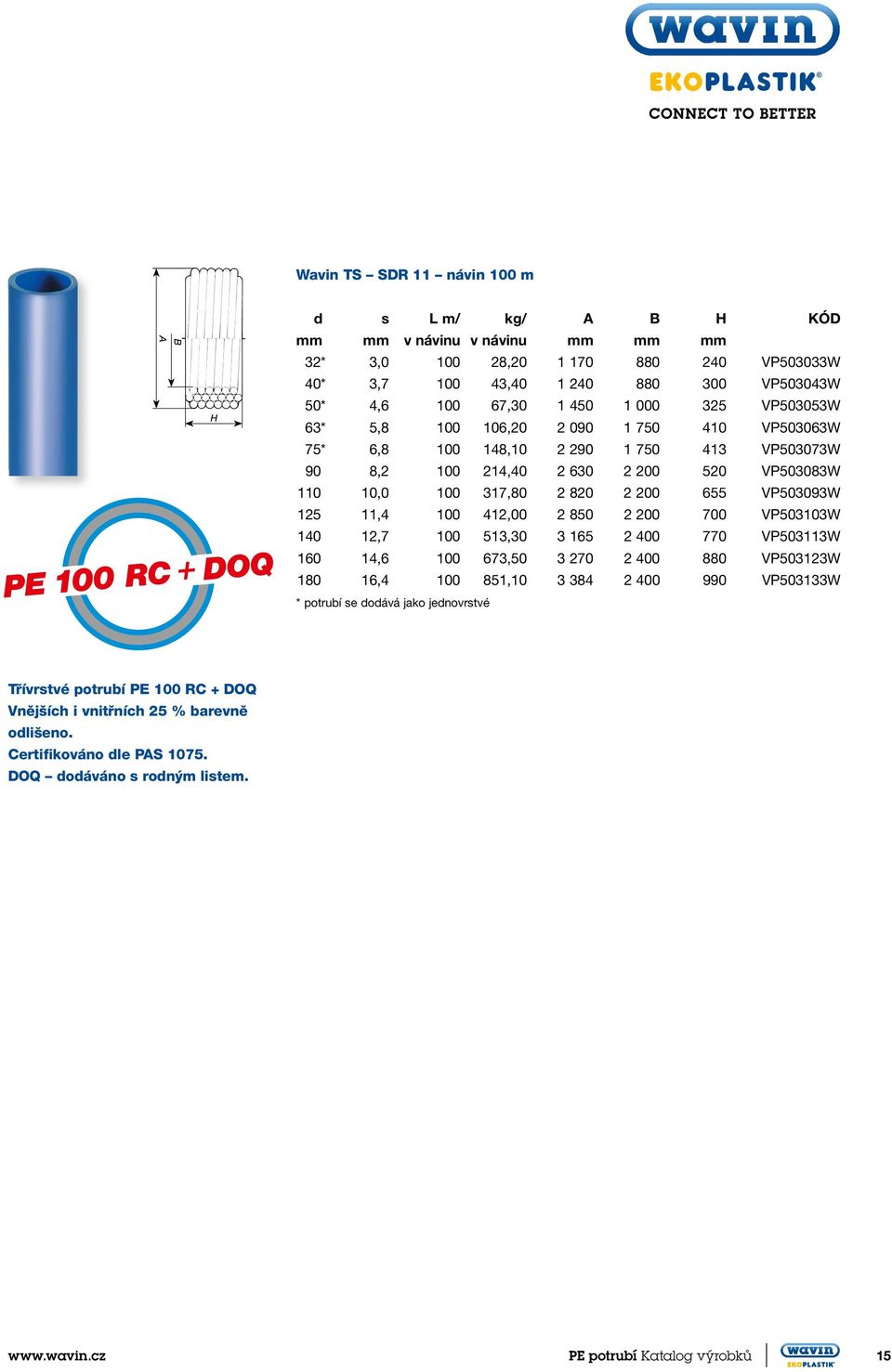

15 Wavin TS SDR 11 návin 100 m d s L m/ v návinu kg/ v návinu A B H 32* 3, , VP503033W 40* 3, , VP503043W 50* 4, , VP503053W 63* 5, , VP503063W 75* 6, , VP503073W 90 8, , VP503083W , , VP503093W , , VP503103W , , VP503113W , , VP503123W , , VP503133W * potrubí se dodává jako jednovrstvé Třívrstvé potrubí PE 100 RC + DOQ Vnějších i vnitřních 25 % barevně odlišeno. Certifikováno dle PAS DOQ dodáváno s rodným listem. PE potrubí Katalog výrobků 15

16 PE potrubí kanalizace Jednovrstvé PE 100 DL SafeTech RC PE 100 RC Wavin TS PE 100 RC + DOQ Uvedení na trh Konstrukce stěny Jednovrstvá Dvouvrstvá Třívrstvá Materiál PE 100 PE 100 RC PE 100 RC RC testy na materiálu PAS 1075 PAS 1075 RC testy na potrubí hodin FNCT podle PAS 1075 půlročně hodin FNCT nad rámec PAS 1075 pro každou šarži Odolnost proti mechanickému poškození ne ano ano Způsoby pokládky Otevřený výkop do pískového lože Otevřený výkop bez pískového lože a bezvýkopové způsoby pokládky Otevřený výkop bez pískového lože a bezvýkopové způsoby pokládky Obsyp a zásyp písek všechny třídy zeminy všechny třídy zeminy Průměr potrubí 40 až až až 630 SDR Očekávaná životnost 100 let 100 let 100 let Záruka na vady 5 let 5 let 10 let 16 PE potrubí Katalog výrobků Tel Fax

17 Jednovrstvé PE 100 DL SafeTech RC PE 100 RC Wavin TS PE 100 RC + DOQ d () DN pro příruby SDR 17 SDR 11 SDR 17 SDR 11 SDR 17 SDR ,7 3,7 3, ,6 4,6 4, ,8 5,8 5, ,8 6,8 6, ,4 8,2 5,4 8,2 8, ,6 10,0 6,6 10,0 10, ,4 11,4 7,4 11,4 11, ,3 12,7 8,3 12,7 12, ,5 14,6 9,5 14,6 14, ,7 16,4 10,7 16,4 16, ,9 18,2 11,9 18,2 18, ,4 20,5 13,4 20,5 13,4 20, ,8 22,7 14,8 22,7 14,8 22, ,6 25,4 16,6 25,4 16,6 25, ,7 28,6 18,7 28,6 18,7 28, ,1 32,2 21,1 32,2 21,1 32, ,7 36,3 23,7 36,3 23,7 36, ,7 40,9 26,7 40,9 26,7 40, ,7 45,4 29,7* 45,4* 29,7* 45,4* ,2 50,8 33,2* 50,8* 33,2* 50,8* ,4 57,2 37,4* 57,2* 37,4* 57,2* * potrubí se dodává jako jednovrstvé Ke komplementaci PE potrubí jsou nejvhodnější PE tvarovky Wavin. Detailní informace v katalogu PE tvarovky. PE potrubí Katalog výrobků 17

18 l Katalog výrobků pro rozvody kanalizace PE 100 SDR 11 tyče 12 m* s d Jednovrstvé potrubí PE 100 * průměry až do d800 na vyžádání d s L kg/m ks/paleta m/paleta 40 3,7 12 0, KP103042W 50 4,6 12 0, KP103052W 63 5,8 12 1, KP103062W 75 6,8 12 1, KP103072W 90 8,2 12 2, KP103082W ,0 12 3, KP103092W ,4 12 4, KP103102W ,7 12 5, KP103112W ,6 12 6, KP103122W ,4 12 8, KP103142W , , KP103152W , , KP103162W , , KP103172W , , KP103182W , , KP103192W , , KP103202W , , KP103212W , , KP103222W , , KP103232W , , KP103242W , , KP103252W 18 PE potrubí Katalog výrobků Tel Fax

19 l PE 100 SDR 17 tyče 12 m* s d Jednovrstvé potrubí PE 100 * průměry až do d800 na vyžádání d s L kg/m ks/paleta m/paleta 90 5,4 12 1, KP203082W 110 6,6 12 2, KP203092W 125 7,4 12 2, KP203102W 140 8,3 12 3, KP203112W 160 9,5 12 4, KP203122W ,7 12 5, KP203142W ,9 12 7, KP203152W ,4 12 9, KP203162W , , KP203172W , , KP203182W , , KP203192W , , KP203202W , , KP203212W , , KP203222W , , KP203232W , , KP203242W , , KP203252W PE potrubí Katalog výrobků 19

20 Katalog výrobků pro rozvody kanalizace PE 100 SDR 11 návin 100 m A B H d s L m/ v návinu kg/ v návinu A B H 40 3, , KP103043W 50 4, , KP103053W 63 5, , KP103063W 75 6, , KP103073W 90 8, , KP103083W , , KP103093W , , KP103103W , , KP103113W , , KP103123W , , KP103143W PE 100 SDR 17 návin 100 m Jednovrstvé potrubí PE 100 d s L m/ v návinu kg/ v návinu A B H 90 5, , KP203083W 110 6, , KP203093W 125 7, , KP203103W 140 8, , KP203113W 160 9, , KP203123W 20 PE potrubí Katalog výrobků Tel Fax

21 SafeTech RC SDR 11 tyče 12 m Dvouvrstvé potrubí PE 100 RC Vnějších 10 % barevně odlišeno. Certifikováno dle PAS d s L kg/m ks/paleta m/paleta 40 3,7 12 0, KP403042W 50 4,6 12 0, KP403052W 63 5,8 12 1, KP403062W 75 6,8 12 1, KP403072W 90 8,2 12 2, KP403082W ,0 12 3, KP403092W ,4 12 4, KP403102W ,7 12 5, KP403112W ,6 12 6, KP403122W ,4 12 8, KP403142W , , KP403152W , , KP403162W , , KP403172W , , KP403182W , , KP403192W , , KP403202W , , KP403212W , , KP403222W 500* 45, , KP403232W 560* 50, , KP403242W 630* 57, , KP403252W * potrubí se dodává jako jednovrstvé PE potrubí Katalog výrobků 21

22 Katalog výrobků pro rozvody kanalizace SafeTech RC SDR 17 tyče 12 m Dvouvrstvé potrubí PE 100 RC Vnějších 10 % barevně odlišeno. Certifikováno dle PAS d s L kg/m ks/paleta m/paleta 90 5,4 12 1, KP413082W 110 6,6 12 2, KP413092W 125 7,4 12 2, KP413102W 140 8,3 12 3, KP413112W 160 9,5 12 4, KP413122W ,7 12 5, KP413142W ,9 12 7, KP413152W ,4 12 9, KP413162W , , KP413172W , , KP413182W , , KP413192W , , KP413202W , , KP413212W , , KP413222W 500* 29, , KP413232W 560* 33, , KP413242W 630* 37, , KP413252W * potrubí se dodává jako jednovrstvé 22 PE potrubí Katalog výrobků Tel Fax

23 SafeTech RC SDR 11 návin 100 m d s L m/ v návinu kg/ v návinu A B H 40 3, , KP503043W 50 4, , KP503053W 63 5, , KP503063W 75 6, , KP503073W 90 8, , KP403083W , , KP403093W , , KP403103W , , KP403113W , , KP403123W , , KP403143W SafeTech RC SDR 17 návin 100 m Dvouvrstvé potrubí PE 100 RC Vnějších 10 % barevně odlišeno. Certifikováno dle PAS d s L m/ v návinu kg/ v návinu A B H 90 5, , KP413083W 110 6, , KP413093W 125 7, , KP413103W 140 8, , KP413113W 160 9, , KP413123W PE potrubí Katalog výrobků 23

24 Katalog výrobků pro rozvody kanalizace Wavin TS SDR 11 tyče 12 m d s L kg/m ks/paleta m/paleta 50* 4,6 12 0, KP503052W 63* 5,8 12 1, KP503062W 75* 6,8 12 1, KP503072W 90 8,2 12 2, KP503082W ,0 12 3, KP503092W ,4 12 4, KP503102W ,7 12 5, KP503112W ,6 12 6, KP503122W ,4 12 8, KP503142W , , KP503152W , , KP503162W , , KP503172W , , KP503182W , , KP503192W , , KP503202W , , KP503212W , , KP503222W 500* 45, , KP503232W 560* 50, , KP503242W 630* 57, , KP503252W Wavin TS SDR 17 tyče 12 m Třívrstvé potrubí PE 100 RC + DOQ Vnějších i vnitřních 25 % barevně odlišeno. Certifikováno dle PAS DOQ dodáváno s rodným listem. d s L kg/m ks/paleta m/paleta ,4 12 9, KP603162W , , KP603172W , , KP603182W , , KP603192W , , KP603202W , , KP603212W , , KP603222W 500* 29, , KP603232W 560* 33, , KP603242W 630* 37, , KP603252W * potrubí se dodává jako jednovrstvé 24 PE potrubí Katalog výrobků Tel Fax

25 Wavin TS SDR 11 návin 100 m d s L m/ v návinu kg/ v návinu A B H 40* 3, , KP503043W 50* 4, , KP503053W 63* 5, , KP503063W 75* 6, , KP503073W 90 8, , KP503083W , , KP503093W , , KP503103W , , KP503113W , , KP503123W , , KP503143W * potrubí se dodává jako jednovrstvé Třívrstvé potrubí PE 100 RC + DOQ Vnějších i vnitřních 25 % barevně odlišeno. Certifikováno dle PAS DOQ dodáváno s rodným listem. PE potrubí Katalog výrobků 25

26 PE potrubí plyn Dvouvrstvé PE 100 DL SafeTech RC PE 100 RC Wavin TS PE 100 RC + DOQ Uvedení na trh Konstrukce stěny Dvouvrstvá Dvouvrstvá Jednovrstvá Materiál PE 100 PE 100 RC PE 100 RC RC testy na materiálu PAS 1075 PAS 1075 RC testy na potrubí hodin FNCT podle PAS 1075 půlročně hodin FNCT nad rámec PAS 1075 pro každou šarži Odolnost proti mechanickému poškození ne ano ano Způsoby pokládky Otevřený výkop do pískového lože Otevřený výkop bez pískového lože a bezvýkopové způsoby pokládky Otevřený výkop bez pískového lože a bezvýkopové způsoby pokládky Obsyp a zásyp písek všechny třídy zeminy všechny třídy zeminy Průměr potrubí 32 až až až 400 SDR Očekávaná životnost 100 let 100 let 100 let Záruka na vady 5 let 5 let 10 let 26 PE potrubí Katalog výrobků Tel Fax

27 Dvouvrstvé PE 100 DL SafeTech RC PE 100 RC Wavin TS PE 100 RC + DOQ d () DN pro příruby SDR 17 SDR 11 SDR 17 SDR 11 SDR 17 SDR ,0 3,0 3, ,7 3,7 3, ,6 4,6 4, ,8 5,8 5, ,4 8,2 5,4 8,2 8, ,6 10,0 6,6 10,0 10, ,4 11,4 7,4 11,4 11, ,5 14,6 9,5 14,6 14, ,7 16,4 10,7 16,4 16, ,9 18,2 11,9 18,2 18, ,4 20,5 13,4 20,5 13,4 20, ,8* 22,7* 14,8 22,7 14,8 22, ,7* 28,6* 18,7 28,6 18,7 28, ,1* 32,2* 21,1 32,2 21,1 32, ,7* 36,3* 23,7 36,3 23,7 36,3 * potrubí se dodává jako jednovrstvé Ke komplementaci PE potrubí jsou nejvhodnější PE tvarovky Wavin. Detailní informace v katalogu PE tvarovky. PE potrubí Katalog výrobků 27

28 Katalog výrobků pro rozvody plynu PE 100 SDR 11 tyče 12 m d s L kg/m ks/paleta m/paleta 32 3,0 12 0, FP104032W 40 3,7 12 0, FP104042W 50 4,6 12 0, FP104052W 63 5,8 12 1, FP104062W 90 8,2 12 2, FP104082W ,0 12 3, FP104092W ,4 12 4, FP104102W ,6 12 6, FP104122W ,4 12 8, FP104142W , , FP104162W 250* 22, , FP103172W 315* 28, , FP103192W 355* 32, , FP103202W 400* 36, , FP103212W PE 100 SDR 17 tyče 12 m d s L kg/m ks/paleta m/paleta 90 5,4 12 1, FP204082W 110 6,6 12 2, FP204092W 125 7,4 12 2, FP204102W 160 9,5 12 4, FP204122W ,7 12 5, FP204142W ,4 12 9, FP204162W 250* 14, , FP203172W 315* 18, , FP203192W 355* 21, , FP203202W Dvouvrstvé potrubí PE * 23, , FP203212W Vnějších 10 % barevně odlišeno. * potrubí se dodává jako jednovrstvé 28 PE potrubí Katalog výrobků Tel Fax

29 PE 100 SDR 11 návin 100 m d s L m/ v návinu kg/ v návinu A B H 32 3, , FP104033W 40 3, , FP104043W 50 4, , FP104053W 63 5, , FP104063W 90 8, , FP104083W , , FP104093W , , FP104103W , , FP104123W , , FP104143W PE 100 SDR 17 návin 100 m Dvouvrstvé potrubí PE 100 Vnějších 10 % barevně odlišeno. d s L m/ v návinu kg/ v návinu A B H 90 5, , FP204083W 110 6, , FP204093W 125 7, , FP204103W 160 9, , FP204123W PE potrubí Katalog výrobků 29

30 Katalog výrobků pro rozvody plynu SafeTech RC SDR 11 tyče 12 m d s L kg/m ks/paleta m/paleta 32 3,0 12 0, FP403032W 40 3,7 12 0, FP403042W 50 4,6 12 0, FP403052W 63 5,8 12 1, FP403062W 75 6,8 12 1, FP403072W 90 8,2 12 2, FP403082W ,0 12 3, FP403092W ,4 12 4, FP403102W ,6 12 6, FP403122W ,4 12 8, FP403142W , , FP403162W , , FP403172W , , FP403192W , , FP403202W , , FP403212W SafeTech RC SDR 17 tyče 12 m Dvouvrstvé potrubí PE 100 RC Vnějších 10 % barevně odlišeno. Certifikováno dle PAS d s L kg/m ks/paleta m/paleta 90 5,4 12 1, FP413082W 110 6,6 12 2, FP413092W 125 7,4 12 2, FP413102W 160 9,5 12 4, FP413122W ,7 12 5, FP413142W ,4 12 9, FP413162W , , FP413172W , , FP413192W , , FP413202W , , FP413212W 30 PE potrubí Katalog výrobků Tel Fax

31 SafeTech RC SDR 11 návin 100 m d s L m/ kg/ A B H v návinu v návinu 32 3, , FP403033W 40 3, , FP403043W 50 4, , FP403053W 63 5, , FP403063W 75 6, , FP403073W 90 8, , FP403083W , , FP403093W , , FP403103W , , FP403123W , , FP403143W SafeTech RC SDR 17 návin 100 m d s L m/ kg/ A B H v návinu v návinu 90 5, , FP413083W 110 6, , FP413093W 125 7, , FP413103W 160 9, , FP413123W Dvouvrstvé potrubí PE 100 RC Vnějších 10 % barevně odlišeno. Certifikováno dle PAS PE potrubí Katalog výrobků 31

32 Katalog výrobků pro rozvody plynu Wavin TS SDR 11 tyče 12 m d s L kg/m ks/paleta m/paleta 32 3,0 12 0, FP503032W 40 3,7 12 0, FP503042W 50 4,6 12 0, FP503052W 63 5,8 12 1, FP503062W 75 6,8 12 1, FP503072W 90 8,2 12 2, FP503082W ,0 12 3, FP503092W ,4 12 4, FP503102W ,6 12 6, FP503122W ,4 12 8, FP503142W , , FP503162W , , FP503172W , , FP503192W , , FP503202W , , FP503212W Wavin TS SDR 17 tyče 12 m Jednovrstvé potrubí PE 100 RC + DOQ Celé potrubí z PE 100 RC granulátu XSC 50. Certifikováno dle PAS DOQ dodáváno s rodným listem. d s L kg/m ks/paleta m/paleta ,4 12 9, FP603162W , , FP603172W , , FP603192W , , FP603202W , , FP603212W 32 PE potrubí Katalog výrobků Tel Fax

33 Wavin TS SDR 11 návin 100 m d s L m/ v návinu kg/ v návinu A B H 32 3, , FP503033W 40 3, , FP503043W 50 4, , FP503053W 63 5, , FP503063W 75 6, , FP503073W 90 8, , FP503083W , , FP503093W , , FP503103W , , FP503123W , , FP503143W Jednovrstvé potrubí PE 100 RC + DOQ Celé potrubí z PE 100 RC granulátu XSC 50. Certifikováno dle PAS DOQ dodáváno s rodným listem. PE potrubí Katalog výrobků 33

34 Pro sanace potrubí Compact Pipe Různí vlastníci vodovodních, plynovodních a kanalizačních vedení v současné době stojí před závažnými problémy spojenými s jejich potrubími a studují nejvhodnější způsoby jak vedení opravit. Bezvýkopové technologie jsou vítány v programech pro sanace potrubí, aby byly minimalizovány výkopy a s nimi spojené práce na silnici. Použití konvenčních výkopových metod má významný dopad na dopravu a na životní prostředí. Compact Pipe je systém pro sanaci potrubí, který instaluje novou PE trubku tak, že těsně přilne zevnitř k stěnám stávajícího potrubí (Close-Fit). Nové potrubí přitom plně přebírá funkci stávajícího potrubí. Hlavní součástí systému je potrubí vyrobené z běžného, vysoce kvalitního polyethylenu (PE). Zvláštní jsou geometrické podmínky, za kterých je potrubí dodáváno na stavbu: potrubí je složeno po délce do tvaru dvojitého písmene C. Výhody systému staticky samonosné tlakově spolupracující s původním potrubím kompaktní potrubí v celé délce bez spojů materiálové složení se během montáže nemění dodávané na bubnech ve všech průměrech 34 PE potrubí Katalog výrobků Tel Fax

35 Složený tvar poskytuje řadu výhod potrubí je dodáváno v průběžných délkách bez spojů potrubí navinuté na bubnech minimalizuje manipulaci startovací jámy mají minimální rozměry snadné zatahování potrubí z bubnů snadné přizpůsobení lomům na stávajícím potrubí Jakmile je potrubí zataženo, vrátí se do původního tvaru pomocí páry (reverzní proces). Díky paměťovému efektu polyethylenu si potrubí obnoví svůj původní kruhový tvar. Za použití stlačeného vzduchu v průběhu ochlazování se vložka dostane do těsného kontaktu s vnitřní stěnou stávajícího potrubí. Na rozdíl od jiných systémů pro vložkování se materiálové složení potrubí během montáže nemění; mění se pouze jeho tvar. Instalace nemá na materiál žádný vliv. Protože je potrubí dodáváno v průběžných délkách, neexistuje žádné riziko nefunkčních spojů. Výsledkem instalace je konstrukčně nezávislé potrubí s kvalitou a trvanlivostí nově instalovaného potrubí. Nové potrubí navíc díky těsnému přilnutí stále spolu působí se stávajícím potrubím, a proto lze použít pro vyšší tlakovou řadu než je tomu u volně uloženého PE potrubí. Fáze reverzního procesu Technologie Compact Pipe prokázala již po celém světě, že je ideální pro bezvýkopovou sanaci poškozených vodovodních, kanalizačních, plynovodních a průmyslových potrubí vyrobených z tradičních materiálů jako je litina, ocel, beton, kamenina nebo azbestocement. Zvláště u systémů pro vložkování (Close-Fit), kdy se tvar vyrobené trubky mění, nesmí existovat žádné pochybnosti o kvalitě potrubí. To je důvod, proč černé potrubí (s barevným proužkem či bez něj) netvoří součást standardního portfolia výrobků a je k dispozici pouze na vyžádání. Technologie Compact Pipe je zvláště výhodná tam, kde je potrubí obtížně přístupné nebo v místech hustého provozu, kde je téměř nemožné provést otevřený výkop. Stavební práce jsou omezeny na minimální počáteční a koncovou jámu, a i ty mohou být dokonce úplně vynechány v případě sanace kanalizačního potrubí, kde je možno použít stávajících revizních šachet. Technologii Compact Pipe provádí pouze specializované firmy, které prošli školením společností WAVIN. Hlavní výhodou však zůstává fakt, že pokud si investor, projektant nebo provozovatel vybere tuto technologii, jen stěží mu někdo během realizace zamění vybraný materiál, pracovní postupy či výsledné dílo za levnější, méně kvalitnější alternativu. PE potrubí Katalog výrobků 35

36 Katalog výrobků pro rozvody vody Compact Pipe voda PE 100 RC modrá SDR 26 PN DN Rozsah expanze vložky Nový vnitřní průměr Tloušťka stěny DN/SDR Maximální délka návinu m , , , , , , , , ,3 100 Compact Pipe voda PE 100 RC modrá SDR 17 PN 10 Předdeformované potrubí PE 100 RC Jednovrstvé, celé modré. DN Rozsah expanze vložky Nový vnitřní průměr Tloušťka stěny DN/SDR Maximální délka návinu m , , , , , , , , , , , PE potrubí Katalog výrobků Tel Fax

37 Katalog výrobků pro rozvody kanalizace Compact Pipe kanál PE 80 RT bílá SDR 26 Materiál PE 80 RT odolává vyšším teplotám. Potrubí Compact Pipe na vyžádání také z materiálu PE 100 RC DN Rozsah expanze vložky Nový vnitřní průměr Tloušťka stěny DN/SDR Maximální délka návinu m , , , , , , , , ,3 100 Předdeformované potrubí PE 80 RT Jednovrstvé, celé bílé. PE potrubí Katalog výrobků 37

38 Katalog výrobků pro rozvody kanalizace Compact Pipe kanál PE 100 zelená SDR 26 Materiál PE 80 RT odolává vyšším teplotám. Potrubí Compact Pipe na vyžádání také z materiálu PE 100 RC DN Rozsah expanze vložky Nový vnitřní průměr Tloušťka stěny DN/SDR Maximální délka návinu m , , , , , , , , ,3 100 Předdeformované potrubí PE 100 Jednovrstvé, celé zelené. 38 PE potrubí Katalog výrobků Tel Fax

39 Katalog výrobků pro rozvody plynu Compact Pipe plyn PE 100 RC oranžovožlutá SDR 26 PN DN Rozsah expanze vložky Nový vnitřní průměr Tloušťka stěny DN/SDR Maximální délka návinu m , , , , , , , , ,3 100 Compact Pipe plyn PE 100 RC oranžovožlutá SDR 17 PN 6 Předdeformované potrubí PE 100 RC Jednovrstvé, celé oranžovožluté. DN Rozsah expanze vložky Nový vnitřní průměr Tloušťka stěny DN/SDR Maximální délka návinu m , , , , , , , , , , , PE potrubí Katalog výrobků 39
