1 Akce: Víceúčelové hřiště 15x32m s umělým povrchem Místo stavby : Praha 9 - Letňany, parc.č. 600/28 Investor: Městská část Praha 18 Odbor hospodářské správy a investic Bechyňská Praha 9 - Letňany Stupeň: DSP - dokumentace pro vydání stavebního povolení F1.1. TECHNICKÁ ZPRÁVA 10/2011

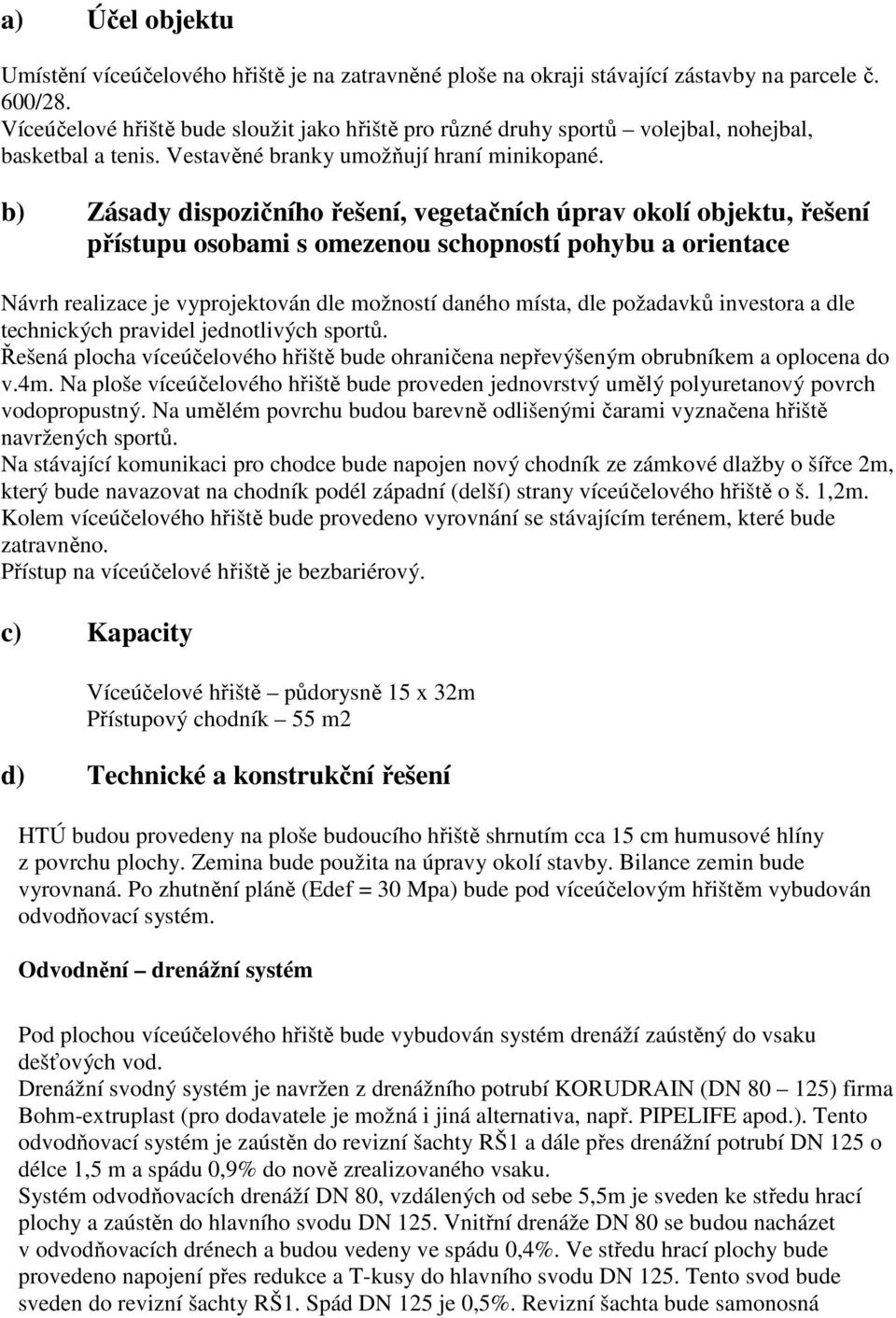

2 a) Účel objektu Umístění víceúčelového hřiště je na zatravněné ploše na okraji stávající zástavby na parcele č. 600/28. Víceúčelové hřiště bude sloužit jako hřiště pro různé druhy sportů volejbal, nohejbal, basketbal a tenis. Vestavěné branky umožňují hraní minikopané. b) Zásady dispozičního řešení, vegetačních úprav okolí objektu, řešení přístupu osobami s omezenou schopností pohybu a orientace Návrh realizace je vyprojektován dle možností daného místa, dle požadavků investora a dle technických pravidel jednotlivých sportů. Řešená plocha víceúčelového hřiště bude ohraničena nepřevýšeným obrubníkem a oplocena do v.4m. Na ploše víceúčelového hřiště bude proveden jednovrstvý umělý polyuretanový povrch vodopropustný. Na umělém povrchu budou barevně odlišenými čarami vyznačena hřiště navržených sportů. Na stávající komunikaci pro chodce bude napojen nový chodník ze zámkové dlažby o šířce 2m, který bude navazovat na chodník podél západní (delší) strany víceúčelového hřiště o š. 1,2m. Kolem víceúčelového hřiště bude provedeno vyrovnání se stávajícím terénem, které bude zatravněno. Přístup na víceúčelové hřiště je bezbariérový. c) Kapacity Víceúčelové hřiště půdorysně 15 x 32m Přístupový chodník 55 m2 d) Technické a konstrukční řešení HTÚ budou provedeny na ploše budoucího hřiště shrnutím cca 15 cm humusové hlíny z povrchu plochy. Zemina bude použita na úpravy okolí stavby. Bilance zemin bude vyrovnaná. Po zhutnění pláně (Edef = 30 Mpa) bude pod víceúčelovým hřištěm vybudován odvodňovací systém. Odvodnění drenážní systém Pod plochou víceúčelového hřiště bude vybudován systém drenáží zaústěný do vsaku dešťových vod. Drenážní svodný systém je navržen z drenážního potrubí KORUDRAIN (DN ) firma Bohm-extruplast (pro dodavatele je možná i jiná alternativa, např. PIPELIFE apod.). Tento odvodňovací systém je zaústěn do revizní šachty RŠ1 a dále přes drenážní potrubí DN 125 o délce 1,5 m a spádu 0,9% do nově zrealizovaného vsaku. Systém odvodňovacích drenáží DN 80, vzdálených od sebe 5,5m je sveden ke středu hrací plochy a zaústěn do hlavního svodu DN 125. Vnitřní drenáže DN 80 se budou nacházet v odvodňovacích drénech a budou vedeny ve spádu 0,4%. Ve středu hrací plochy bude provedeno napojení přes redukce a T-kusy do hlavního svodu DN 125. Tento svod bude sveden do revizní šachty RŠ1. Spád DN 125 je 0,5%. Revizní šachta bude samonosná

3 z tvrzeného PPR š. 400 mm. Hloubky výkopu jsou uvedeny v situaci odvodnění a vztahují se k aktuálnímu místu UT (upravenému terénu). Poté se svedou do vsaku. Vsak je jáma, která bude zasypána štěrkopískem frakce 8-32 (alternativně jiným kamenivem s vysokou pórovitostí a mezerovitostí). Po obvodu a se shora bude vsak oddilatován od zeminy geotextílií. Kamenivo se následně zasype vykopanou zeminou. Vsak bude kopán ve spádu 60 (neboli 2/3 svahování), což by mělo být dostatečné aby nebylo nutno provádět pažení jámy. Rozvody KORUDRAIN budou zasypány štěrkem 8/16 do výšky 300 mm a následně vykopanou zeminou. Součástí systému je i revizní plastová šachta (např. typ HOFIT, SIROBAU apod.) o průměru 400 mm. Výška a schéma je patrné z výkresu podélného spádu. Součástí dodávky je i plastové víko. Šachta musí být spojena s drenáží KORUDRAIN vtokovým těsněním. Samotná šachta bude uložena na betonovou desku tl. 100 mm C 15/20 na štěrkopískovém podsypu tl. 100 mm. V závislosti na hladině podzemní vody bude během realizace (když se objeví voda ve výkopu) nutno zajistit obetonování šachty nebo zajistit zatížení šachty nalitím betonu na dno aby podzemní voda šachtu nezvedla. Jedná se o cca mm. Dále se upraví výška výstupního potrubí z šachty a výkop pro výstupní potrubí. Vzhledem k tomu, že se jedná pouze o dešťové vody není zapotřebí mít čisticí technologie na svodu. Uložení drenáže, výkopy Drenáž bude uložena do výkopů tl. 300 mm a obsypána viz schéma uložení. Je vhodné zkontrolovat možný průtok vody. Výkop bude zasypán do výšky 40 cm štěrkem frakce 8/16 a zbytek bude dosypán zeminou. Zásyp výkopu bude proveden vhodnou zeminou (tou, která byla vykopána při tvorbě výkopu). Provádění zemních prací se řídí v plném rozsahu ČSN Zemní práce a dalšími souvisejícími vyhláškami a předpisy. Před zahájením výkopových prací je nutno investorem zajistit stávající inženýrské sítě a pokud se nějaké budou v místě stavby nacházet požádat jejich správce o vytyčení. Pažení výkopu Drenáže budou pokládány do nového samostatného výkopu. Při pokládce potrubí je nutno zajistit výkop pažením. Tento výkop bude zajištěn rozepřeným pažením při hloubce výkopu vyšším než 1,3 m v zastavěném území. Musí být opatřen pažením dle ČSN Dle výkresu podélného profilu by tato eventualita neměla nastat, pouze u vsaku, pokud by zemina byla nestabilní. Před dokončením všech stavebních prací bude pažení těsně před zásypem demontováno. Zemní práce Při výkopu rýhy se svislými stěnami se bude postupovat proti sklonu potrubí. Po hrubém výkopu se odstraní všechny nerovnosti dna a stěn rýh, zajistí se trvale osa a výškové uložení vedení potrubí. Pro případ výskytu podpovrchových vod by měla na staveništi být připravena čerpací soustava s výtlačnou výškou kalového čerpadla do 10 m při výkonu 10 l/s-1. Dno výkopu musí být vyrovnáno a upraveno do předepsaného sklonu a tvaru. V případě, že dno bude narušené vodou, mrazem je nutno tyto vrstvy odstranit a v místech podzemní vody nahradit betonem C 15/20. V místech s podzemní vodou bude celá odstraněná vrstva zeminy nahrazena vrstvou štěrku v celé šířce výkopu.

4 Hydraulické výpočty Zadání : Plocha víceúčelového hřiště hřiště = 480 m2 Bilance odváděných ploch Plocha pod kterou budou drenáže : 480 m2 Součinitel odtoku ( 0,8-1 ) 0,9 Intenzita deště 217 l/ha (Praha, t=15 min, n=0,2) Návrhový roční úhrn srážek: 710 mm=0,710m Dle podkladu lze celou oblast zasadit mezi písčité hlíny. Hodnota koeficientu filtrace pro jemnozrnné zeminy v řádech 10-5 ms. Dle zkušenosti koeficient filtrace se pohybuje +- 2 řády. ( ). Roční celkové množství dešťových vod : V = A x v = 480 m2 x 0,710 = 341 m3 Vycházím ze štěrku s příměsí zeminy z předpokladu kf (koeficient filtrace ) 10-5 m/s-1. Intenzita vsakování je kv = 0,5 x kf x 107 ( l/s/ha) dle Ing. Vlčka Systémy odvodnění dopravní infrastruktury. Množství vsakovaných vod = 0,5x 10-5 x 107 = 500 l/s/ha ( A = 480 m2 => 78 l/s ) QD = Intenzita/ * Součinitel * A (plocha) = 217/ * 0,9 * 480 = 9,5 l/s ( týká se extrémních návalových dešťů) Množství zasakovaných vod je vyšší než je množství dešťových srážek. Přesto se navrhují drenáže kvůli nižším jílovitým vrstvám přes které vody nevsáknou. Drenáže zajistí svedení vod z vrstev štěrku do vsaku. Předpokládám min % ztráty, vody z drenáží do okolní zeminy. Po započtení ztrát do okolního prostředí = (1-0,5)*9,5 = 5 l/s Pro návrhový déšť v délce trvání 15 minut v [1 za 5 let] minimální objem vsaku V (m3) = Q. t = (0,0048) * 900( 15x 60) = 4,5 m3 (50% ztráty ) = 2,5 m3 - navržený vsak vyhoví Na ploše víceúčelového hřiště bude proveden jednovrstvý umělý polyuretanový povrch vodopropustný. Konstrukční souvrství Na připravené pláni s provedenou drenáží budou postupně pokládány tyto vrstvy: - Štěrkodrť hutněná tl.230mm: mm mm mm - Speciální vodopropustné asfaltové vrstvy tl.50 a 40 mm tyto podkladní vrstvy mají dodrženou rovinatost 4 mm pod 4m latí - vodopropustný umělý povrch tl. 11mm. Popis umělého polyuretanového povrchu jednovrstvého: - EPDM granulát s polyuretanovým pojivem, tl. 11mm položeno specielním finišerem in situ. Na takto provedený povrch bude provedeno lajnování dle pravidel jednotlivých sportů.

5 Konstrukce oplocení víceúčelového hřiště bude tvořeno ocelovými sloupky pr. 89mm, uloženými do betonových patek 600/600/800mm. Oplocení o celkové výšce 4m bude do výšky 1m opatřeno mantinelem z dřevěných fošen a déle opatřeno ochrannou silonovou sítí v.3m. V oplocení jsou navrženy 2 vstupy. Součástí vybavení hřiště budou lavičky (2ks) a odpadkové koše (2ks). lavičky (2ks), např. SPORT CLUB s.r.o. odpadkové koše (2ks), např. SPORT CLUB s.r.o. Odpadkový koš SC Popis: Odpadkový koš vysouvací, uzamykatelný ( pomocí visacího zámku - není součástí dodávky )se skládá s rámu a odpadkové nádoby. Rám může byt připraven k instalaci do betonu nebo k připevnění na betonový základ. Rám je ( dle přání zákazníka ) ošetřen žarovým zinkem nebo vypalovací práškovou barvou ( dle vzorníku RAL ). Samostatná odpadková nádoba ma rozměr průměr 300 mm a výšku 500 mm a objem cca 55 l a je povrchově ošetřena žárovým zinkem.

6 Na stávající komunikaci pro chodce bude napojen nový chodník ze zámkové dlažby o šířce 2m, který bude navazovat na chodník podél západní (delší) strany víceúčelového hřiště. Skladba zámkové dlažby: - zemní pláň hutněná na Edef = 45 Mpa - štěrk 8/16, tl mm, hutněno - štěrk 4/8, tl. 30 mm zámková betonová dvouvrstvá vibrolisovaná dlažba, tl. 60 mm, zapískovaná křemičitým pískem 0/2, hutněno vibrační deskou s plastovou podložkou, nadsazeno o cca 50 mm před hutněním, barva dlažby šedá e) Tepelně technické vlastnosti stavebních konstrukcí Jedná se o sportovní plochy, kde se tyto hodnoty nesledují. f) Způsob založení objektu s ohledem na výsledný IG průzkum Sportovní plochy jsou oddrenážované a voda odvedena do vsaku. Souvrství sportovních ploch jsou nenamrzavá. g) Vliv objektu a jeho užívání na životní prostředí

7 Víceúčelové hřiště nemá negativní vliv na životní prostředí. Dešťová voda je odváděna do vsaku a vsakována na místě jako doposud, 7 původních stromků na ploše budoucího hřiště bude přesazeno na obvod hřiště. h) Dopravní řešení Napojení na dopravní infrastrukturu: po stávající komunikaci. Parkovací plocha není součástí projektu. Byla vybudována již dříve. i) Ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonové opatření Jedná se o venkovní objekty, u nichž se taková opatření neprovádí. j) Požadavky na kontrolu a zkoušení Pravidelně bude prováděna kontrola hutnění pláně a kontrola hutnění dalších vrstev souvrství. Dále bude prováděna kontrola rovnosti pláně a HTÚ s tolerancí 20 mm na 4m lati. Před položením umělého povrchu bude provedena kontrola rovnosti asfaltových vrstev s tolerancí 4mm na 4m lati! Umělý polyuretanový povrch bude pokládán za předepsaných klimatických podmínek (dle výrobce umělého povrchu).
