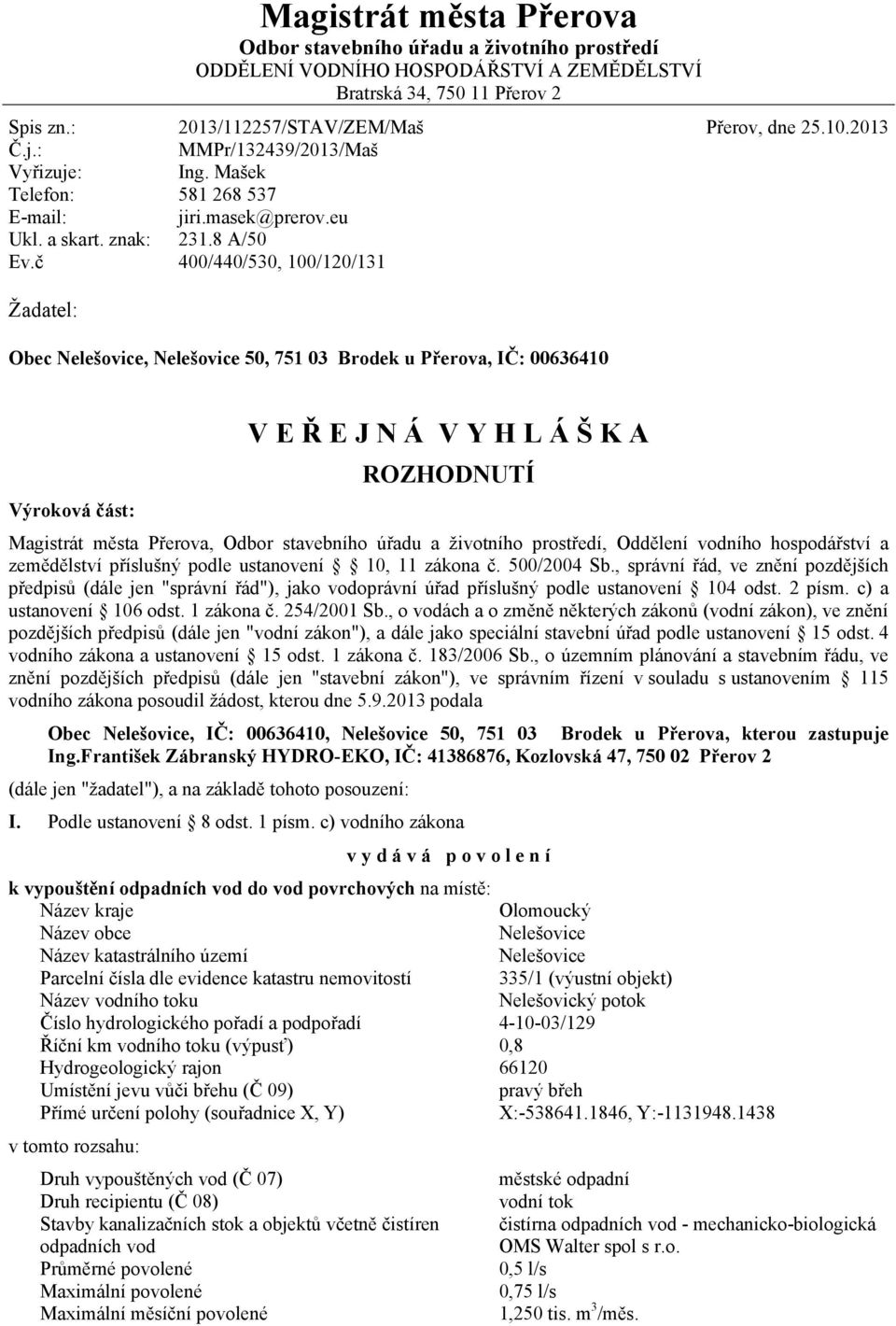

1 Magistrát města Přerova Odbor stavebního úřadu a životního prostředí ODDĚLENÍ VODNÍHO HOSPODÁŘSTVÍ A ZEMĚDĚLSTVÍ Bratrská 34, Přerov 2 Spis zn.: 2013/112257/STAV/ZEM/Maš Přerov, dne Č.j.: Vyřizuje: Telefon: Ukl. a skart. znak: Ev.č MMPr/132439/2013/Maš Ing. Mašek jiri.masek@prerov.eu A/50 400/440/530, 100/120/131 Žadatel: Obec Nelešovice, Nelešovice 50, Brodek u Přerova, IČ: Výroková část: V E Ř E J N Á V Y H L Á Š K A ROZHODNUTÍ Magistrát města Přerova, Odbor stavebního úřadu a životního prostředí, Oddělení vodního hospodářství a zemědělství příslušný podle ustanovení 10, 11 zákona č. 500/2004 Sb., správní řád, ve znění pozdějších předpisů (dále jen "správní řád"), jako vodoprávní úřad příslušný podle ustanovení 104 odst. 2 písm. c) a ustanovení 106 odst. 1 zákona č. 254/2001 Sb., o vodách a o změně některých zákonů (vodní zákon), ve znění pozdějších předpisů (dále jen "vodní zákon"), a dále jako speciální stavební úřad podle ustanovení 15 odst. 4 vodního zákona a ustanovení 15 odst. 1 zákona č. 183/2006 Sb., o územním plánování a stavebním řádu, ve znění pozdějších předpisů (dále jen "stavební zákon"), ve správním řízení v souladu s ustanovením 115 vodního zákona posoudil žádost, kterou dne podala Obec Nelešovice, IČ: , Nelešovice 50, Brodek u Přerova, kterou zastupuje Ing.František Zábranský HYDRO-EKO, IČ: , Kozlovská 47, Přerov 2 (dále jen "žadatel"), a na základě tohoto posouzení: I. Podle ustanovení 8 odst. 1 písm. c) vodního zákona v y d á v á p o v o l e n í k vypouštění odpadních vod do vod povrchových na místě: Název kraje Olomoucký Název obce Nelešovice Název katastrálního území Nelešovice Parcelní čísla dle evidence katastru nemovitostí 335/1 (výustní objekt) Název vodního toku Nelešovický potok Číslo hydrologického pořadí a podpořadí /129 Říční km vodního toku (výpusť) 0,8 Hydrogeologický rajon Umístění jevu vůči břehu (Č 09) pravý břeh Přímé určení polohy (souřadnice X, Y) X: , Y: v tomto rozsahu: Druh vypouštěných vod (Č 07) Druh recipientu (Č 08) Stavby kanalizačních stok a objektů včetně čistíren odpadních vod Průměrné povolené Maximální povolené Maximální měsíční povolené městské odpadní vodní tok čistírna odpadních vod - mechanicko-biologická OMS Walter spol s r.o. 0,5 l/s 0,75 l/s 1,250 tis. m 3 /měs.

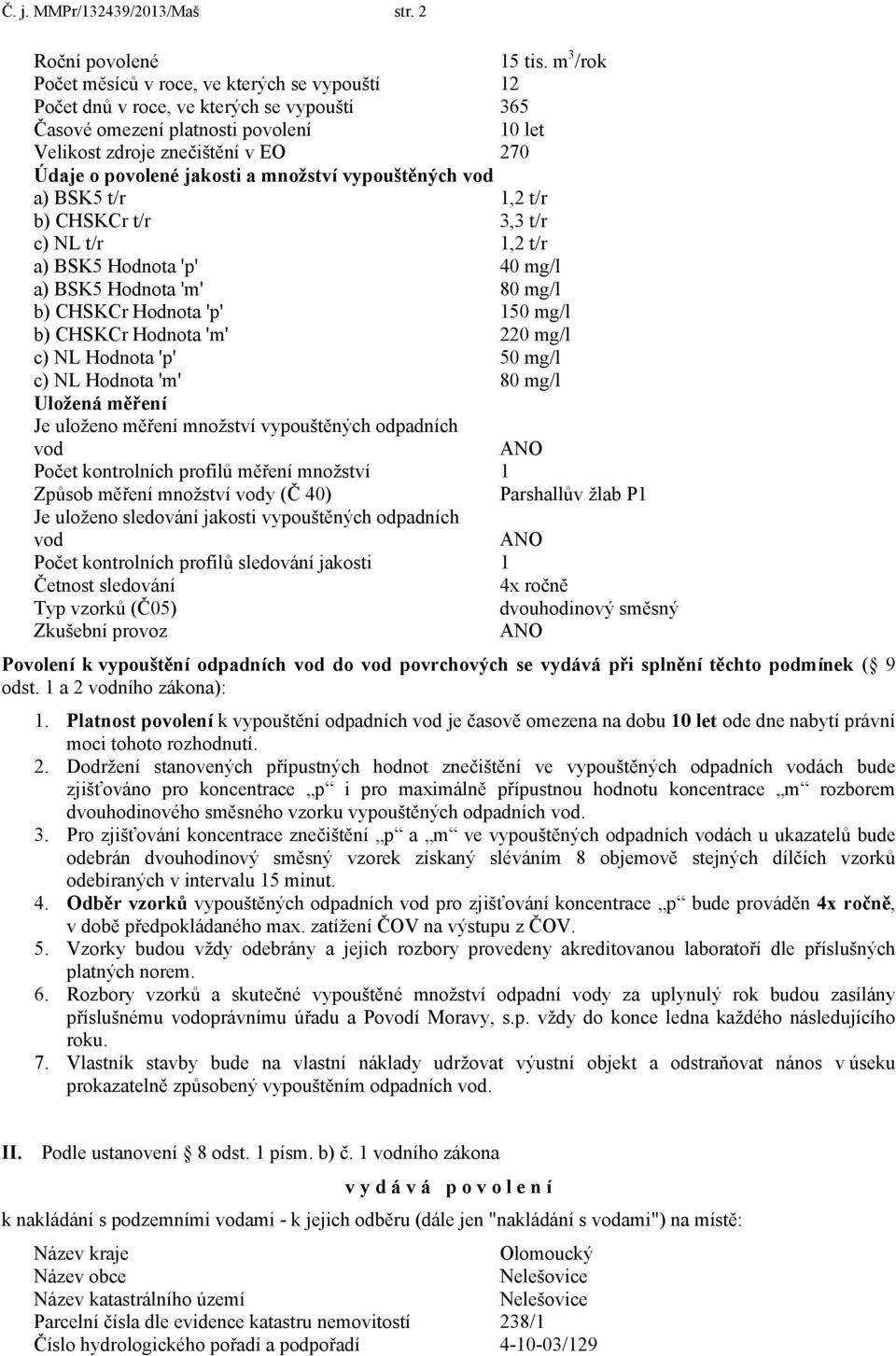

2 Č. j. MMPr/132439/2013/Maš str. 2 Roční povolené 15 tis. m 3 /rok Počet měsíců v roce, ve kterých se vypouští 12 Počet dnů v roce, ve kterých se vypouští 365 Časové omezení platnosti povolení 10 let Velikost zdroje znečištění v EO 270 Údaje o povolené jakosti a množství vypouštěných vod a) BSK5 t/r 1,2 t/r b) CHSKCr t/r 3,3 t/r c) NL t/r 1,2 t/r a) BSK5 Hodnota 'p' 40 mg/l a) BSK5 Hodnota 'm' 80 mg/l b) CHSKCr Hodnota 'p' 150 mg/l b) CHSKCr Hodnota 'm' 220 mg/l c) NL Hodnota 'p' 50 mg/l c) NL Hodnota 'm' 80 mg/l Uložená měření Je uloženo měření množství vypouštěných odpadních vod ANO Počet kontrolních profilů měření množství 1 Způsob měření množství vody (Č 40) Parshallův žlab P1 Je uloženo sledování jakosti vypouštěných odpadních vod ANO Počet kontrolních profilů sledování jakosti 1 Četnost sledování Typ vzorků (Č05) Zkušební provoz 4x ročně dvouhodinový směsný ANO Povolení k vypouštění odpadních vod do vod povrchových se vydává při splnění těchto podmínek ( 9 odst. 1 a 2 vodního zákona): 1. Platnost povolení k vypouštění odpadních vod je časově omezena na dobu 10 let ode dne nabytí právní moci tohoto rozhodnutí. 2. Dodržení stanovených přípustných hodnot znečištění ve vypouštěných odpadních vodách bude zjišťováno pro koncentrace p i pro maximálně přípustnou hodnotu koncentrace m rozborem dvouhodinového směsného vzorku vypouštěných odpadních vod. 3. Pro zjišťování koncentrace znečištění p a m ve vypouštěných odpadních vodách u ukazatelů bude odebrán dvouhodinový směsný vzorek získaný sléváním 8 objemově stejných dílčích vzorků odebíraných v intervalu 15 minut. 4. Odběr vzorků vypouštěných odpadních vod pro zjišťování koncentrace p bude prováděn 4x ročně, v době předpokládaného max. zatížení ČOV na výstupu z ČOV. 5. Vzorky budou vždy odebrány a jejich rozbory provedeny akreditovanou laboratoří dle příslušných platných norem. 6. Rozbory vzorků a skutečné vypouštěné množství odpadní vody za uplynulý rok budou zasílány příslušnému vodoprávnímu úřadu a Povodí Moravy, s.p. vždy do konce ledna každého následujícího roku. 7. Vlastník stavby bude na vlastní náklady udržovat výustní objekt a odstraňovat nános v úseku prokazatelně způsobený vypouštěním odpadních vod. II. Podle ustanovení 8 odst. 1 písm. b) č. 1 vodního zákona v y d á v á p o v o l e n í k nakládání s podzemními vodami - k jejich odběru (dále jen "nakládání s vodami") na místě: Název kraje Olomoucký Název obce Nelešovice Název katastrálního území Nelešovice Parcelní čísla dle evidence katastru nemovitostí 238/1 Číslo hydrologického pořadí a podpořadí /129

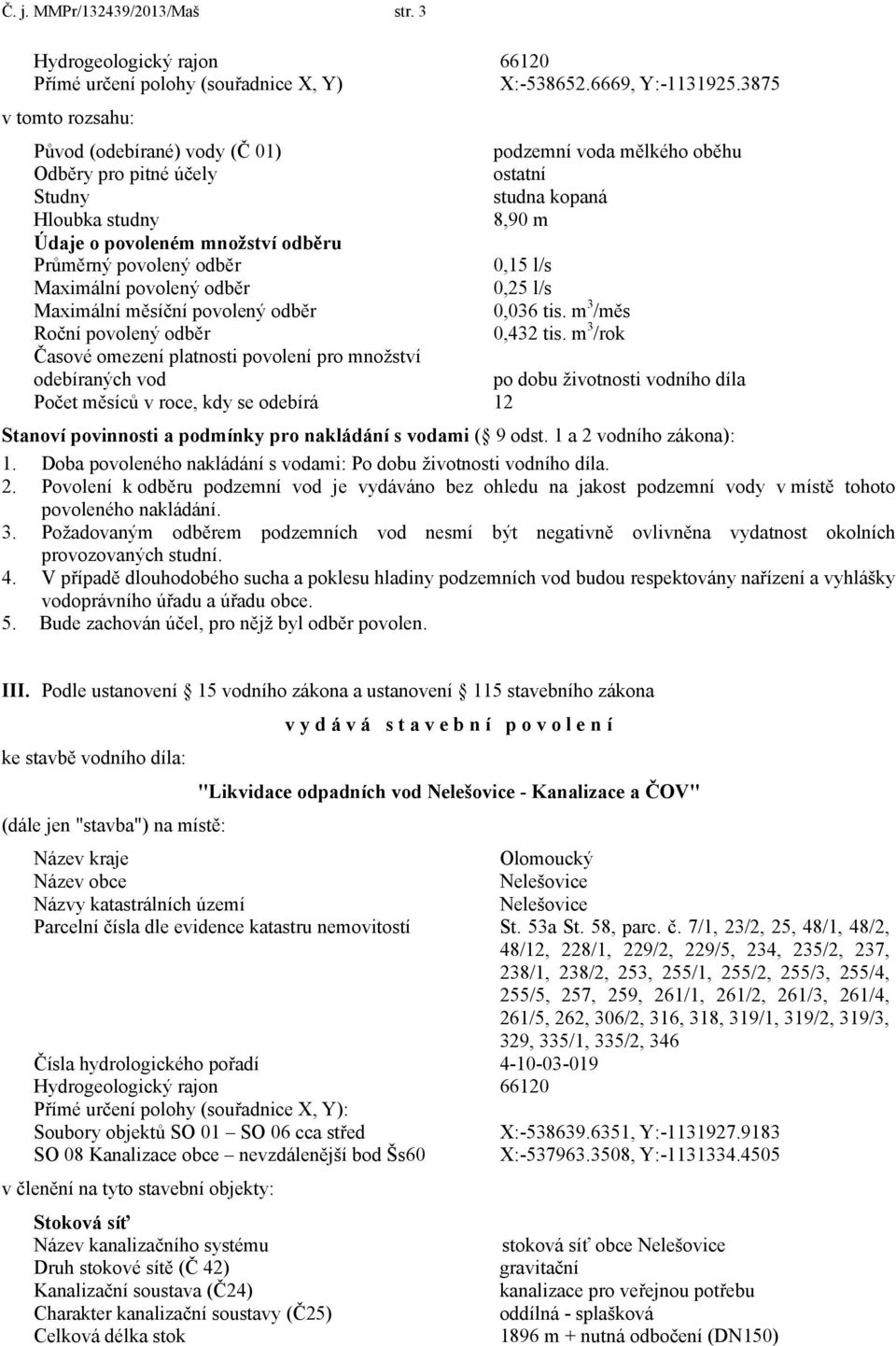

3 Č. j. MMPr/132439/2013/Maš str. 3 Hydrogeologický rajon Přímé určení polohy (souřadnice X, Y) X: , Y: v tomto rozsahu: Původ (odebírané) vody (Č 01) podzemní voda mělkého oběhu Odběry pro pitné účely ostatní Studny studna kopaná Hloubka studny 8,90 m Údaje o povoleném množství odběru Průměrný povolený odběr 0,15 l/s Maximální povolený odběr 0,25 l/s Maximální měsíční povolený odběr 0,036 tis. m 3 /měs Roční povolený odběr 0,432 tis. m 3 /rok Časové omezení platnosti povolení pro množství odebíraných vod po dobu životnosti vodního díla Počet měsíců v roce, kdy se odebírá 12 Stanoví povinnosti a podmínky pro nakládání s vodami ( 9 odst. 1 a 2 vodního zákona): 1. Doba povoleného nakládání s vodami: Po dobu životnosti vodního díla. 2. Povolení k odběru podzemní vod je vydáváno bez ohledu na jakost podzemní vody v místě tohoto povoleného nakládání. 3. Požadovaným odběrem podzemních vod nesmí být negativně ovlivněna vydatnost okolních provozovaných studní. 4. V případě dlouhodobého sucha a poklesu hladiny podzemních vod budou respektovány nařízení a vyhlášky vodoprávního úřadu a úřadu obce. 5. Bude zachován účel, pro nějž byl odběr povolen. III. Podle ustanovení 15 vodního zákona a ustanovení 115 stavebního zákona ke stavbě vodního díla: (dále jen "stavba") na místě: v y d á v á s t a v e b n í p o v o l e n í "Likvidace odpadních vod Nelešovice - Kanalizace a ČOV" Název kraje Olomoucký Název obce Nelešovice Názvy katastrálních území Nelešovice Parcelní čísla dle evidence katastru nemovitostí St. 53a St. 58, parc. č. 7/1, 23/2, 25, 48/1, 48/2, 48/12, 228/1, 229/2, 229/5, 234, 235/2, 237, 238/1, 238/2, 253, 255/1, 255/2, 255/3, 255/4, 255/5, 257, 259, 261/1, 261/2, 261/3, 261/4, 261/5, 262, 306/2, 316, 318, 319/1, 319/2, 319/3, 329, 335/1, 335/2, 346 Čísla hydrologického pořadí Hydrogeologický rajon Přímé určení polohy (souřadnice X, Y): Soubory objektů SO 01 SO 06 cca střed X: , Y: SO 08 Kanalizace obce nevzdálenější bod Šs60 X: , Y: v členění na tyto stavební objekty: Stoková síť Název kanalizačního systému Druh stokové sítě (Č 42) Kanalizační soustava (Č24) Charakter kanalizační soustavy (Č25) Celková délka stok stoková síť obce Nelešovice gravitační kanalizace pro veřejnou potřebu oddílná - splašková 1896 m + nutná odbočení (DN150)

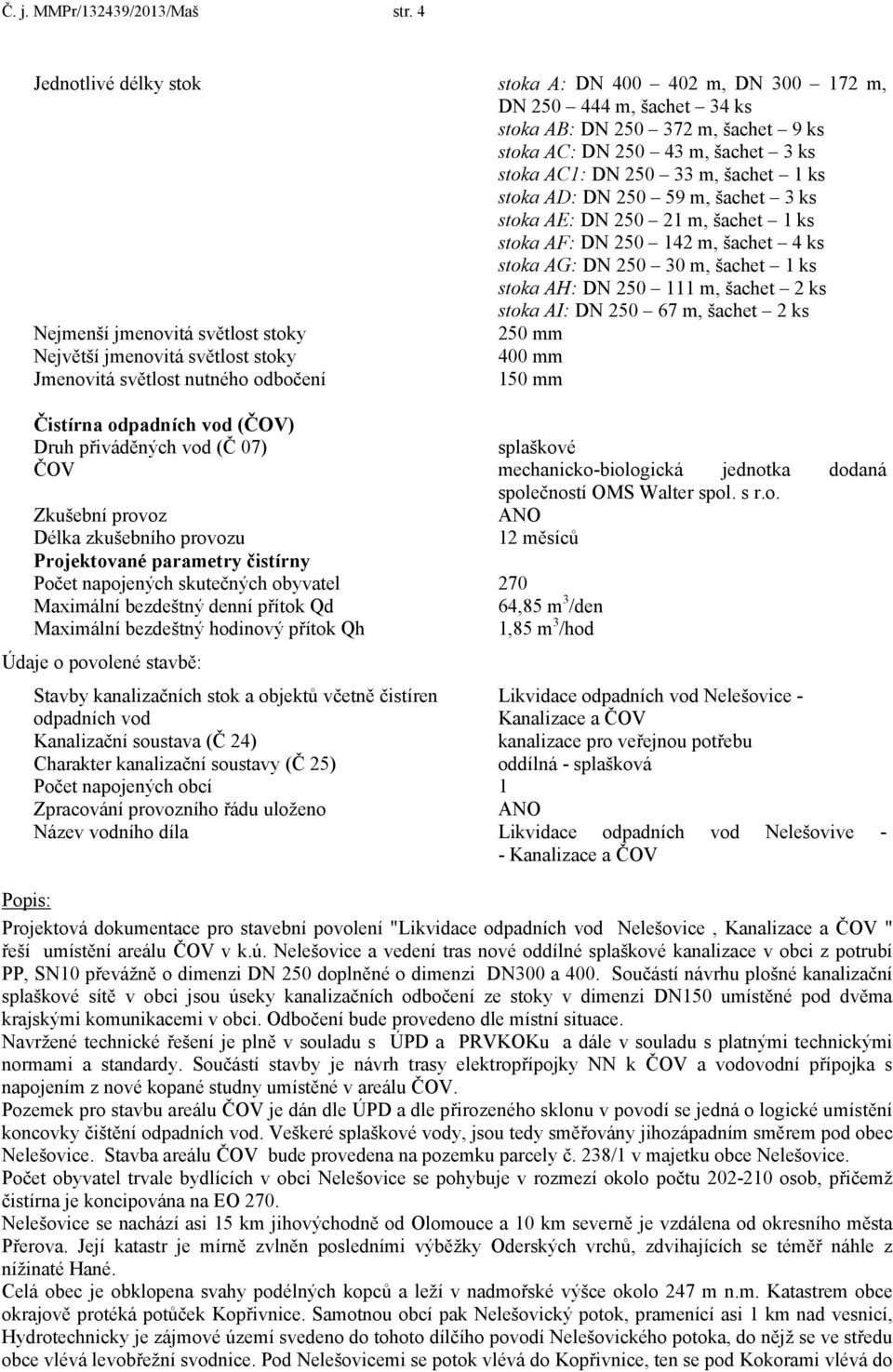

4 Č. j. MMPr/132439/2013/Maš str. 4 Jednotlivé délky stok stoka A: DN m, DN m, DN m, šachet 34 ks stoka AB: DN m, šachet 9 ks stoka AC: DN m, šachet 3 ks stoka AC1: DN m, šachet 1 ks stoka AD: DN m, šachet 3 ks stoka AE: DN m, šachet 1 ks stoka AF: DN m, šachet 4 ks stoka AG: DN m, šachet 1 ks stoka AH: DN m, šachet 2 ks stoka AI: DN m, šachet 2 ks Nejmenší jmenovitá světlost stoky Největší jmenovitá světlost stoky Jmenovitá světlost nutného odbočení 250 mm 400 mm 150 mm Čistírna odpadních vod (ČOV) Druh přiváděných vod (Č 07) splaškové ČOV mechanicko-biologická jednotka dodaná společností OMS Walter spol. s r.o. Zkušební provoz ANO Délka zkušebního provozu 12 měsíců Projektované parametry čistírny Počet napojených skutečných obyvatel 270 Maximální bezdeštný denní přítok Qd 64,85 m 3 /den Maximální bezdeštný hodinový přítok Qh 1,85 m 3 /hod Údaje o povolené stavbě: Stavby kanalizačních stok a objektů včetně čistíren odpadních vod Likvidace odpadních vod Nelešovice - Kanalizace a ČOV Kanalizační soustava (Č 24) kanalizace pro veřejnou potřebu Charakter kanalizační soustavy (Č 25) oddílná - splašková Počet napojených obcí 1 Zpracování provozního řádu uloženo ANO Název vodního díla Likvidace odpadních vod Nelešovive - - Kanalizace a ČOV Popis: Projektová dokumentace pro stavební povolení "Likvidace odpadních vod Nelešovice, Kanalizace a ČOV " řeší umístění areálu ČOV v k.ú. Nelešovice a vedení tras nové oddílné splaškové kanalizace v obci z potrubí PP, SN10 převážně o dimenzi DN 250 doplněné o dimenzi DN300 a 400. Součástí návrhu plošné kanalizační splaškové sítě v obci jsou úseky kanalizačních odbočení ze stoky v dimenzi DN150 umístěné pod dvěma krajskými komunikacemi v obci. Odbočení bude provedeno dle místní situace. Navržené technické řešení je plně v souladu s ÚPD a PRVKOKu a dále v souladu s platnými technickými normami a standardy. Součástí stavby je návrh trasy elektropřípojky NN k ČOV a vodovodní přípojka s napojením z nové kopané studny umístěné v areálu ČOV. Pozemek pro stavbu areálu ČOV je dán dle ÚPD a dle přirozeného sklonu v povodí se jedná o logické umístění koncovky čištění odpadních vod. Veškeré splaškové vody, jsou tedy směřovány jihozápadním směrem pod obec Nelešovice. Stavba areálu ČOV bude provedena na pozemku parcely č. 238/1 v majetku obce Nelešovice. Počet obyvatel trvale bydlících v obci Nelešovice se pohybuje v rozmezí okolo počtu osob, přičemž čistírna je koncipována na EO 270. Nelešovice se nachází asi 15 km jihovýchodně od Olomouce a 10 km severně je vzdálena od okresního města Přerova. Její katastr je mírně zvlněn posledními výběžky Oderských vrchů, zdvihajících se téměř náhle z nížinaté Hané. Celá obec je obklopena svahy podélných kopců a leží v nadmořské výšce okolo 247 m n.m. Katastrem obce okrajově protéká potůček Kopřivnice. Samotnou obcí pak Nelešovický potok, pramenící asi 1 km nad vesnicí, Hydrotechnicky je zájmové území svedeno do tohoto dílčího povodí Nelešovického potoka, do nějž se ve středu obce vlévá levobřežní svodnice. Pod Nelešovicemi se potok vlévá do Kopřivnice, ten se pod Kokorami vlévá do

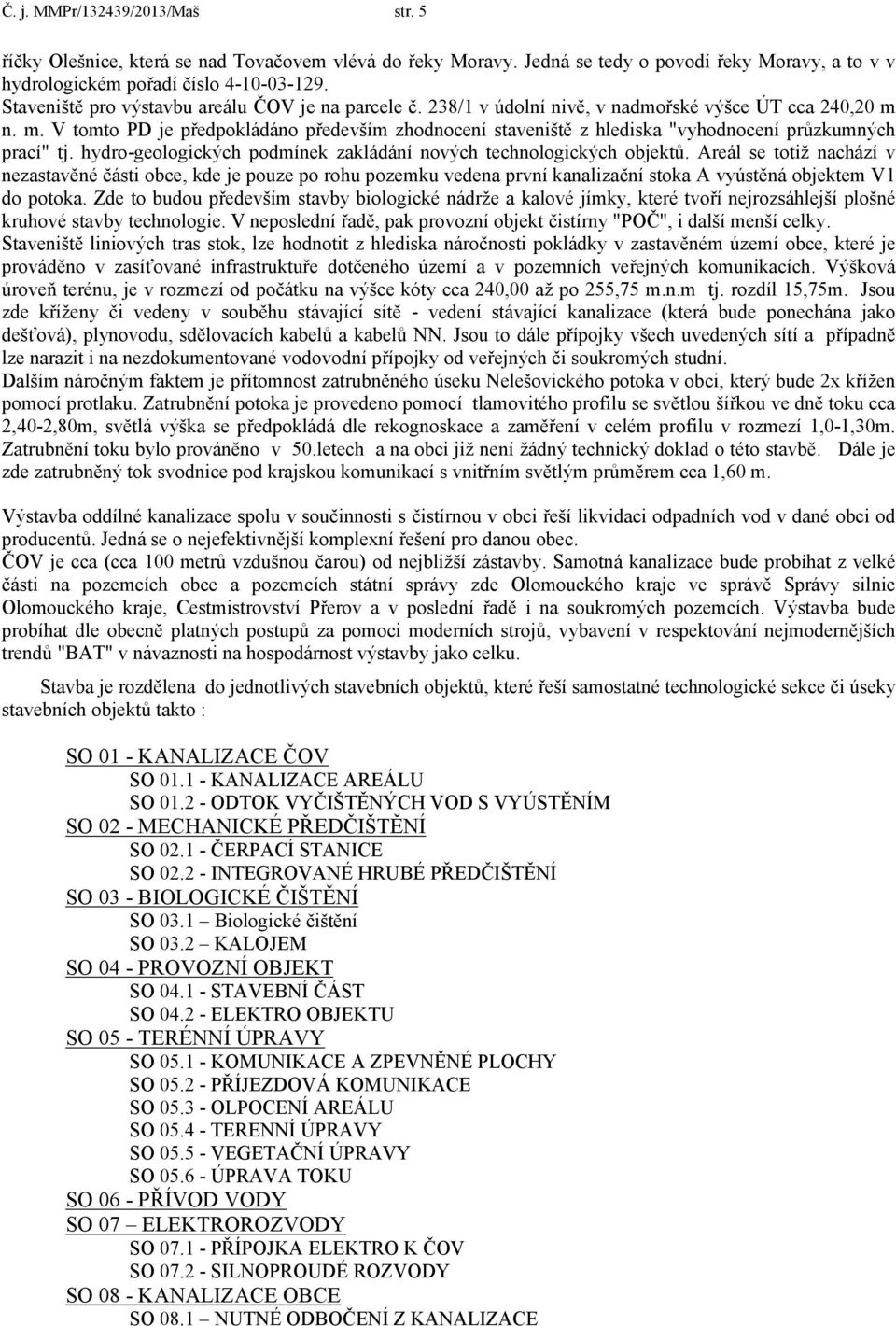

5 Č. j. MMPr/132439/2013/Maš str. 5 říčky Olešnice, která se nad Tovačovem vlévá do řeky Moravy. Jedná se tedy o povodí řeky Moravy, a to v v hydrologickém pořadí číslo Staveniště pro výstavbu areálu ČOV je na parcele č. 238/1 v údolní nivě, v nadmořské výšce ÚT cca 240,20 m n. m. V tomto PD je předpokládáno především zhodnocení staveniště z hlediska "vyhodnocení průzkumných prací" tj. hydro-geologických podmínek zakládání nových technologických objektů. Areál se totiž nachází v nezastavěné části obce, kde je pouze po rohu pozemku vedena první kanalizační stoka A vyústěná objektem V1 do potoka. Zde to budou především stavby biologické nádrže a kalové jímky, které tvoří nejrozsáhlejší plošné kruhové stavby technologie. V neposlední řadě, pak provozní objekt čistírny "POČ", i další menší celky. Staveniště liniových tras stok, lze hodnotit z hlediska náročnosti pokládky v zastavěném území obce, které je prováděno v zasíťované infrastruktuře dotčeného území a v pozemních veřejných komunikacích. Výšková úroveň terénu, je v rozmezí od počátku na výšce kóty cca 240,00 až po 255,75 m.n.m tj. rozdíl 15,75m. Jsou zde kříženy či vedeny v souběhu stávající sítě - vedení stávající kanalizace (která bude ponechána jako dešťová), plynovodu, sdělovacích kabelů a kabelů NN. Jsou to dále přípojky všech uvedených sítí a případně lze narazit i na nezdokumentované vodovodní přípojky od veřejných či soukromých studní. Dalším náročným faktem je přítomnost zatrubněného úseku Nelešovického potoka v obci, který bude 2x křížen pomocí protlaku. Zatrubnění potoka je provedeno pomocí tlamovitého profilu se světlou šířkou ve dně toku cca 2,40-2,80m, světlá výška se předpokládá dle rekognoskace a zaměření v celém profilu v rozmezí 1,0-1,30m. Zatrubnění toku bylo prováněno v 50.letech a na obci již není žádný technický doklad o této stavbě. Dále je zde zatrubněný tok svodnice pod krajskou komunikací s vnitřním světlým průměrem cca 1,60 m. Výstavba oddílné kanalizace spolu v součinnosti s čistírnou v obci řeší likvidaci odpadních vod v dané obci od producentů. Jedná se o nejefektivnější komplexní řešení pro danou obec. ČOV je cca (cca 100 metrů vzdušnou čarou) od nejbližší zástavby. Samotná kanalizace bude probíhat z velké části na pozemcích obce a pozemcích státní správy zde Olomouckého kraje ve správě Správy silnic Olomouckého kraje, Cestmistrovství Přerov a v poslední řadě i na soukromých pozemcích. Výstavba bude probíhat dle obecně platných postupů za pomoci moderních strojů, vybavení v respektování nejmodernějších trendů "BAT" v návaznosti na hospodárnost výstavby jako celku. Stavba je rozdělena do jednotlivých stavebních objektů, které řeší samostatné technologické sekce či úseky stavebních objektů takto : SO 01 - KANALIZACE ČOV SO KANALIZACE AREÁLU SO ODTOK VYČIŠTĚNÝCH VOD S VYÚSTĚNÍM SO 02 - MECHANICKÉ PŘEDČIŠTĚNÍ SO ČERPACÍ STANICE SO INTEGROVANÉ HRUBÉ PŘEDČIŠTĚNÍ SO 03 - BIOLOGICKÉ ČIŠTĚNÍ SO 03.1 Biologické čištění SO 03.2 KALOJEM SO 04 - PROVOZNÍ OBJEKT SO STAVEBNÍ ČÁST SO ELEKTRO OBJEKTU SO 05 - TERÉNNÍ ÚPRAVY SO KOMUNIKACE A ZPEVNĚNÉ PLOCHY SO PŘÍJEZDOVÁ KOMUNIKACE SO OLPOCENÍ AREÁLU SO TERENNÍ ÚPRAVY SO VEGETAČNÍ ÚPRAVY SO ÚPRAVA TOKU SO 06 - PŘÍVOD VODY SO 07 ELEKTROROZVODY SO PŘÍPOJKA ELEKTRO K ČOV SO SILNOPROUDÉ ROZVODY SO 08 - KANALIZACE OBCE SO 08.1 NUTNÉ ODBOČENÍ Z KANALIZACE

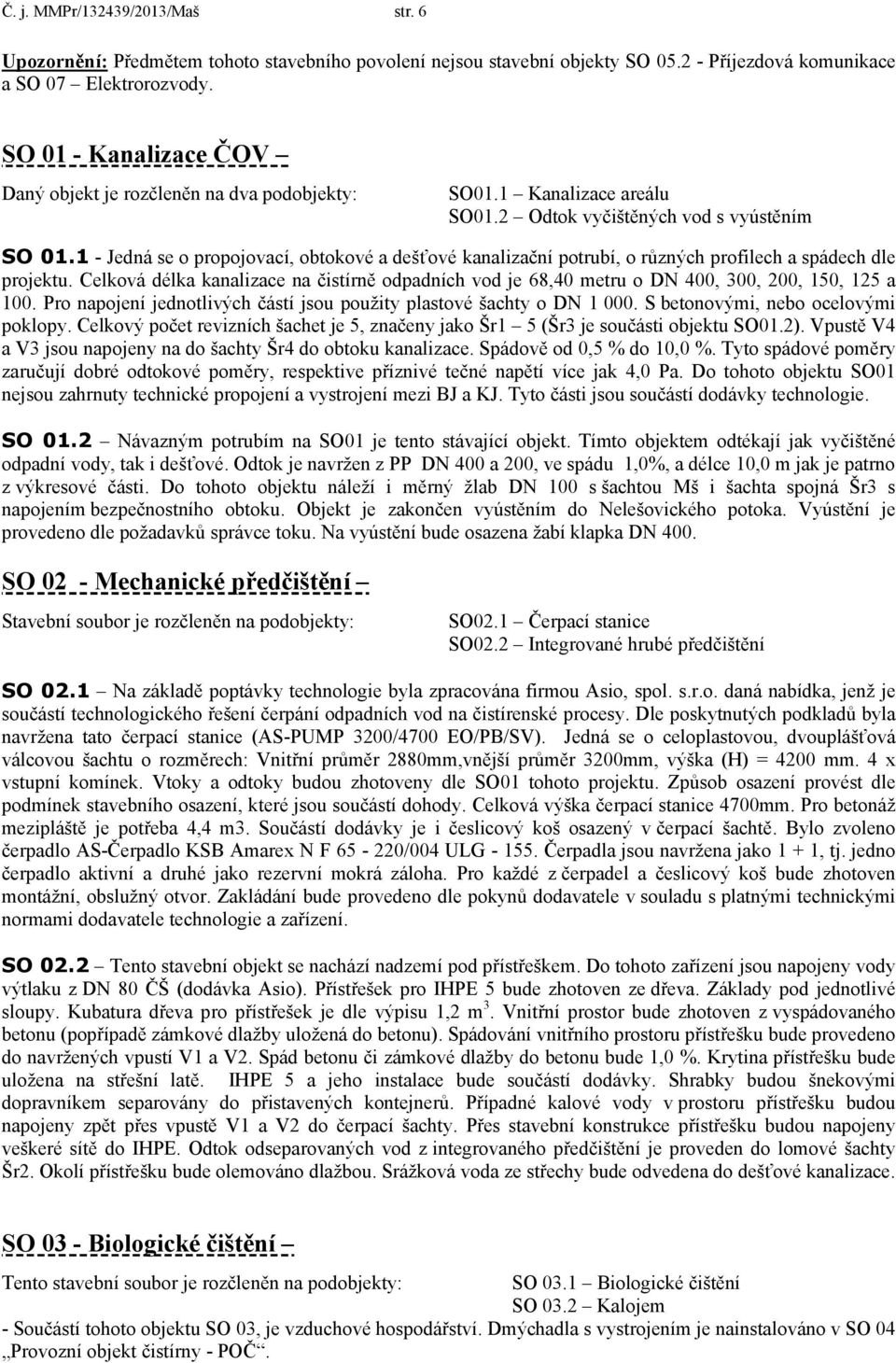

6 Č. j. MMPr/132439/2013/Maš str. 6 Upozornění: Předmětem tohoto stavebního povolení nejsou stavební objekty SO Příjezdová komunikace a SO 07 Elektrorozvody. SO 01 - Kanalizace ČOV Daný objekt je rozčleněn na dva podobjekty: SO01.1 Kanalizace areálu SO01.2 Odtok vyčištěných vod s vyústěním SO Jedná se o propojovací, obtokové a dešťové kanalizační potrubí, o různých profilech a spádech dle projektu. Celková délka kanalizace na čistírně odpadních vod je 68,40 metru o DN 400, 300, 200, 150, 125 a 100. Pro napojení jednotlivých částí jsou použity plastové šachty o DN S betonovými, nebo ocelovými poklopy. Celkový počet revizních šachet je 5, značeny jako Šr1 5 (Šr3 je součásti objektu SO01.2). Vpustě V4 a V3 jsou napojeny na do šachty Šr4 do obtoku kanalizace. Spádově od 0,5 % do 10,0 %. Tyto spádové poměry zaručují dobré odtokové poměry, respektive příznivé tečné napětí více jak 4,0 Pa. Do tohoto objektu SO01 nejsou zahrnuty technické propojení a vystrojení mezi BJ a KJ. Tyto části jsou součástí dodávky technologie. SO 01.2 Návazným potrubím na SO01 je tento stávající objekt. Tímto objektem odtékají jak vyčištěné odpadní vody, tak i dešťové. Odtok je navržen z PP DN 400 a 200, ve spádu 1,0%, a délce 10,0 m jak je patrno z výkresové části. Do tohoto objektu náleží i měrný žlab DN 100 s šachtou Mš i šachta spojná Šr3 s napojením bezpečnostního obtoku. Objekt je zakončen vyústěním do Nelešovického potoka. Vyústění je provedeno dle požadavků správce toku. Na vyústění bude osazena žabí klapka DN 400. SO 02 - Mechanické předčištění Stavební soubor je rozčleněn na podobjekty: SO02.1 Čerpací stanice SO02.2 Integrované hrubé předčištění SO 02.1 Na základě poptávky technologie byla zpracována firmou Asio, spol. s.r.o. daná nabídka, jenž je součástí technologického řešení čerpání odpadních vod na čistírenské procesy. Dle poskytnutých podkladů byla navržena tato čerpací stanice (AS-PUMP 3200/4700 EO/PB/SV). Jedná se o celoplastovou, dvouplášťová válcovou šachtu o rozměrech: Vnitřní průměr 2880mm,vnější průměr 3200mm, výška (H) = 4200 mm. 4 x vstupní komínek. Vtoky a odtoky budou zhotoveny dle SO01 tohoto projektu. Způsob osazení provést dle podmínek stavebního osazení, které jsou součástí dohody. Celková výška čerpací stanice 4700mm. Pro betonáž mezipláště je potřeba 4,4 m3. Součástí dodávky je i česlicový koš osazený v čerpací šachtě. Bylo zvoleno čerpadlo AS-Čerpadlo KSB Amarex N F /004 ULG Čerpadla jsou navržena jako 1 + 1, tj. jedno čerpadlo aktivní a druhé jako rezervní mokrá záloha. Pro každé z čerpadel a česlicový koš bude zhotoven montážní, obslužný otvor. Zakládání bude provedeno dle pokynů dodavatele v souladu s platnými technickými normami dodavatele technologie a zařízení. SO 02.2 Tento stavební objekt se nachází nadzemí pod přístřeškem. Do tohoto zařízení jsou napojeny vody výtlaku z DN 80 ČŠ (dodávka Asio). Přístřešek pro IHPE 5 bude zhotoven ze dřeva. Základy pod jednotlivé sloupy. Kubatura dřeva pro přístřešek je dle výpisu 1,2 m 3. Vnitřní prostor bude zhotoven z vyspádovaného betonu (popřípadě zámkové dlažby uložená do betonu). Spádování vnitřního prostoru přístřešku bude provedeno do navržených vpustí V1 a V2. Spád betonu či zámkové dlažby do betonu bude 1,0 %. Krytina přístřešku bude uložena na střešní latě. IHPE 5 a jeho instalace bude součástí dodávky. Shrabky budou šnekovými dopravníkem separovány do přistavených kontejnerů. Případné kalové vody v prostoru přístřešku budou napojeny zpět přes vpustě V1 a V2 do čerpací šachty. Přes stavební konstrukce přístřešku budou napojeny veškeré sítě do IHPE. Odtok odseparovaných vod z integrovaného předčištění je proveden do lomové šachty Šr2. Okolí přístřešku bude olemováno dlažbou. Srážková voda ze střechy bude odvedena do dešťové kanalizace. SO 03 - Biologické čištění Tento stavební soubor je rozčleněn na podobjekty: SO 03.1 Biologické čištění SO 03.2 Kalojem - Součástí tohoto objektu SO 03, je vzduchové hospodářství. Dmýchadla s vystrojením je nainstalováno v SO 04 Provozní objekt čistírny - POČ.

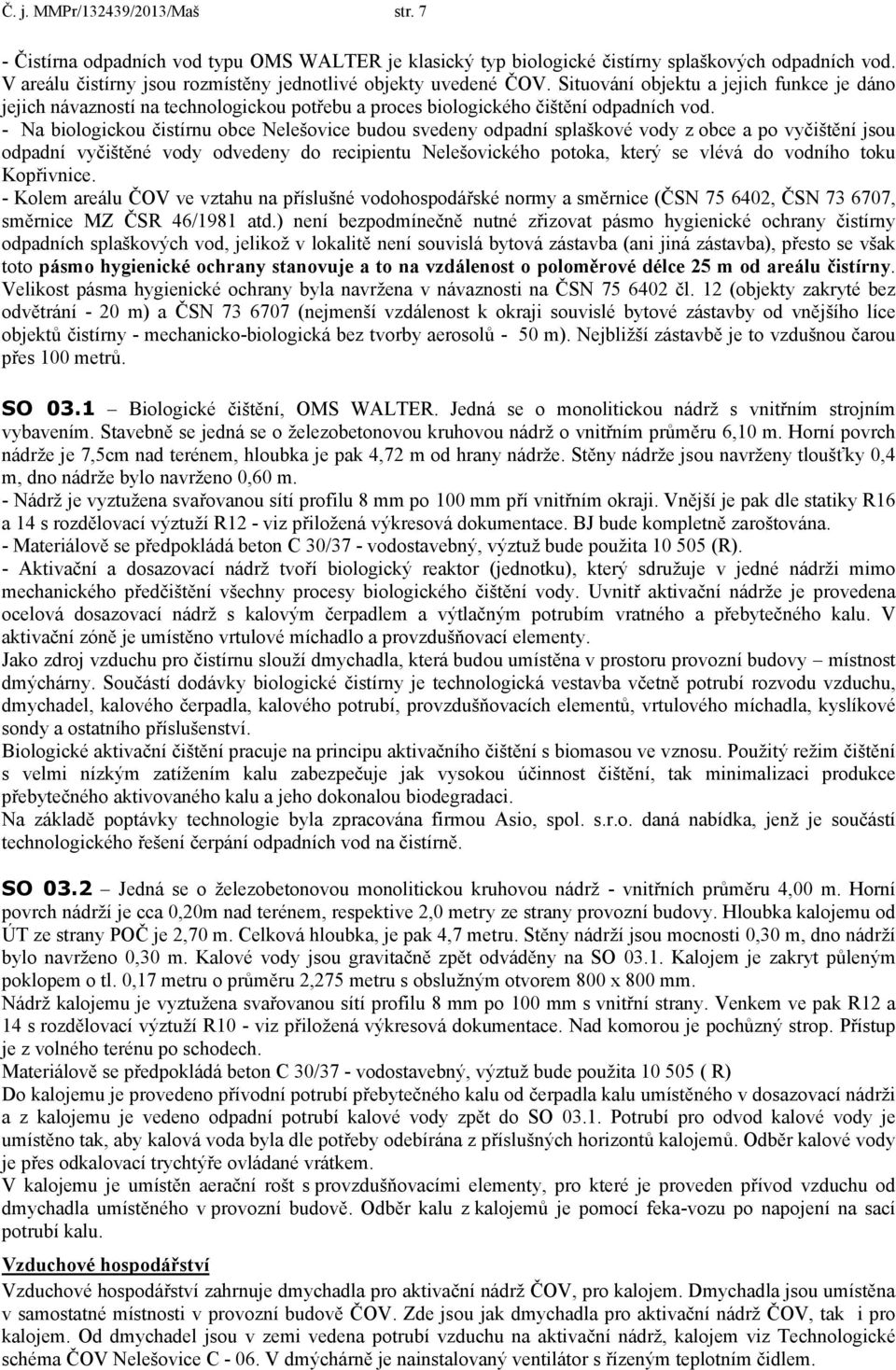

7 Č. j. MMPr/132439/2013/Maš str. 7 - Čistírna odpadních vod typu OMS WALTER je klasický typ biologické čistírny splaškových odpadních vod. V areálu čistírny jsou rozmístěny jednotlivé objekty uvedené ČOV. Situování objektu a jejich funkce je dáno jejich návazností na technologickou potřebu a proces biologického čištění odpadních vod. - Na biologickou čistírnu obce Nelešovice budou svedeny odpadní splaškové vody z obce a po vyčištění jsou odpadní vyčištěné vody odvedeny do recipientu Nelešovického potoka, který se vlévá do vodního toku Kopřivnice. - Kolem areálu ČOV ve vztahu na příslušné vodohospodářské normy a směrnice (ČSN , ČSN , směrnice MZ ČSR 46/1981 atd.) není bezpodmínečně nutné zřizovat pásmo hygienické ochrany čistírny odpadních splaškových vod, jelikož v lokalitě není souvislá bytová zástavba (ani jiná zástavba), přesto se však toto pásmo hygienické ochrany stanovuje a to na vzdálenost o poloměrové délce 25 m od areálu čistírny. Velikost pásma hygienické ochrany byla navržena v návaznosti na ČSN čl. 12 (objekty zakryté bez odvětrání - 20 m) a ČSN (nejmenší vzdálenost k okraji souvislé bytové zástavby od vnějšího líce objektů čistírny - mechanicko-biologická bez tvorby aerosolů - 50 m). Nejbližší zástavbě je to vzdušnou čarou přes 100 metrů. SO 03.1 Biologické čištění, OMS WALTER. Jedná se o monolitickou nádrž s vnitřním strojním vybavením. Stavebně se jedná se o železobetonovou kruhovou nádrž o vnitřním průměru 6,10 m. Horní povrch nádrže je 7,5cm nad terénem, hloubka je pak 4,72 m od hrany nádrže. Stěny nádrže jsou navrženy tloušťky 0,4 m, dno nádrže bylo navrženo 0,60 m. - Nádrž je vyztužena svařovanou sítí profilu 8 mm po 100 mm pří vnitřním okraji. Vnější je pak dle statiky R16 a 14 s rozdělovací výztuží R12 - viz přiložená výkresová dokumentace. BJ bude kompletně zaroštována. - Materiálově se předpokládá beton C 30/37 - vodostavebný, výztuž bude použita (R). - Aktivační a dosazovací nádrž tvoří biologický reaktor (jednotku), který sdružuje v jedné nádrži mimo mechanického předčištění všechny procesy biologického čištění vody. Uvnitř aktivační nádrže je provedena ocelová dosazovací nádrž s kalovým čerpadlem a výtlačným potrubím vratného a přebytečného kalu. V aktivační zóně je umístěno vrtulové míchadlo a provzdušňovací elementy. Jako zdroj vzduchu pro čistírnu slouží dmychadla, která budou umístěna v prostoru provozní budovy místnost dmýchárny. Součástí dodávky biologické čistírny je technologická vestavba včetně potrubí rozvodu vzduchu, dmychadel, kalového čerpadla, kalového potrubí, provzdušňovacích elementů, vrtulového míchadla, kyslíkové sondy a ostatního příslušenství. Biologické aktivační čištění pracuje na principu aktivačního čištění s biomasou ve vznosu. Použitý režim čištění s velmi nízkým zatížením kalu zabezpečuje jak vysokou účinnost čištění, tak minimalizaci produkce přebytečného aktivovaného kalu a jeho dokonalou biodegradaci. Na základě poptávky technologie byla zpracována firmou Asio, spol. s.r.o. daná nabídka, jenž je součástí technologického řešení čerpání odpadních vod na čistírně. SO 03.2 Jedná se o železobetonovou monolitickou kruhovou nádrž - vnitřních průměru 4,00 m. Horní povrch nádrží je cca 0,20m nad terénem, respektive 2,0 metry ze strany provozní budovy. Hloubka kalojemu od ÚT ze strany POČ je 2,70 m. Celková hloubka, je pak 4,7 metru. Stěny nádrží jsou mocnosti 0,30 m, dno nádrží bylo navrženo 0,30 m. Kalové vody jsou gravitačně zpět odváděny na SO Kalojem je zakryt půleným poklopem o tl. 0,17 metru o průměru 2,275 metru s obslužným otvorem 800 x 800 mm. Nádrž kalojemu je vyztužena svařovanou sítí profilu 8 mm po 100 mm s vnitřní strany. Venkem ve pak R12 a 14 s rozdělovací výztuží R10 - viz přiložená výkresová dokumentace. Nad komorou je pochůzný strop. Přístup je z volného terénu po schodech. Materiálově se předpokládá beton C 30/37 - vodostavebný, výztuž bude použita ( R) Do kalojemu je provedeno přívodní potrubí přebytečného kalu od čerpadla kalu umístěného v dosazovací nádrži a z kalojemu je vedeno odpadní potrubí kalové vody zpět do SO Potrubí pro odvod kalové vody je umístěno tak, aby kalová voda byla dle potřeby odebírána z příslušných horizontů kalojemů. Odběr kalové vody je přes odkalovací trychtýře ovládané vrátkem. V kalojemu je umístěn aerační rošt s provzdušňovacími elementy, pro které je proveden přívod vzduchu od dmychadla umístěného v provozní budově. Odběr kalu z kalojemů je pomocí feka-vozu po napojení na sací potrubí kalu. Vzduchové hospodářství Vzduchové hospodářství zahrnuje dmychadla pro aktivační nádrž ČOV, pro kalojem. Dmychadla jsou umístěna v samostatné místnosti v provozní budově ČOV. Zde jsou jak dmychadla pro aktivační nádrž ČOV, tak i pro kalojem. Od dmychadel jsou v zemi vedena potrubí vzduchu na aktivační nádrž, kalojem viz Technologické schéma ČOV Nelešovice C V dmýchárně je nainstalovaný ventilátor s řízeným teplotním čidlem.

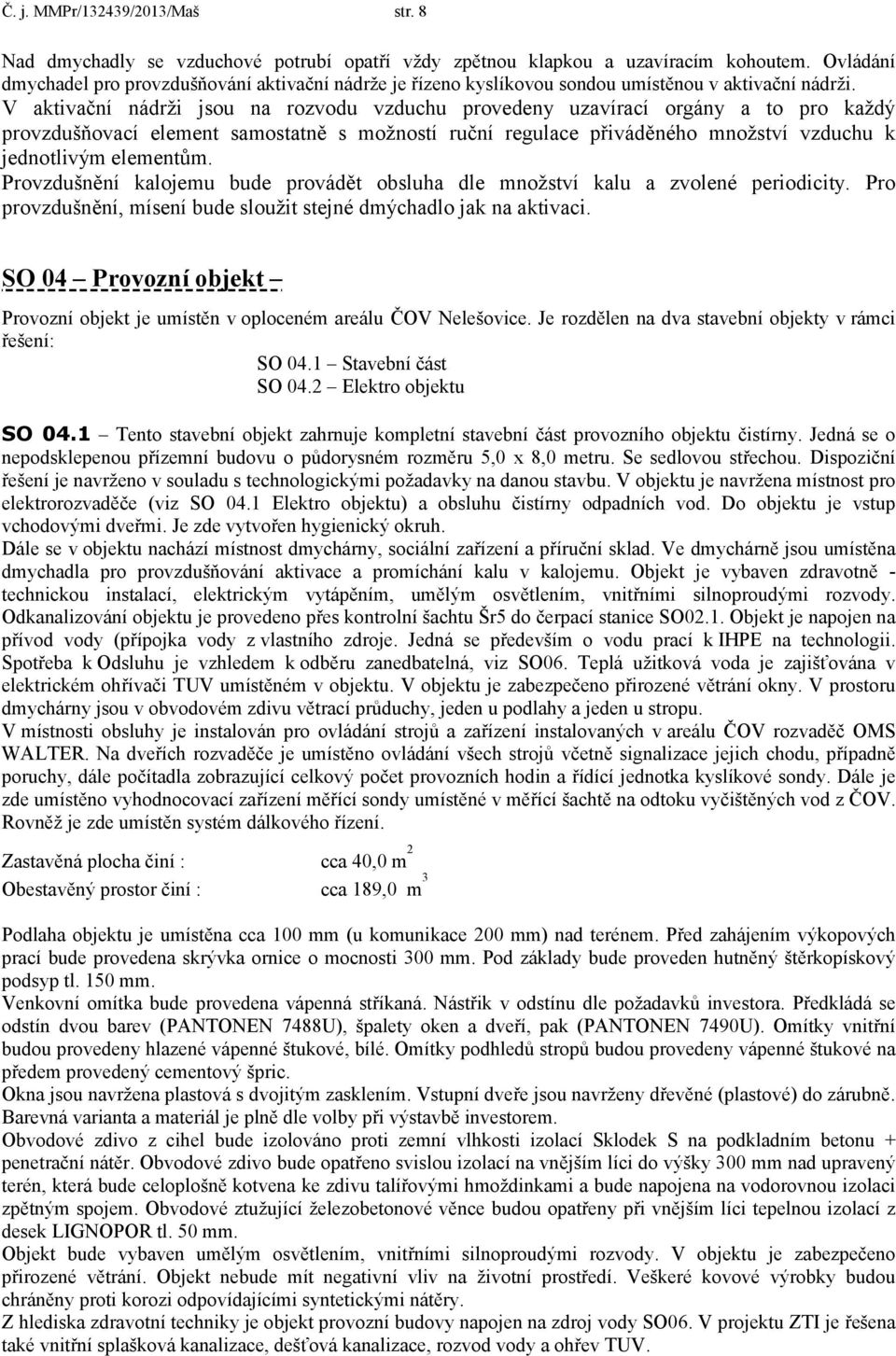

8 Č. j. MMPr/132439/2013/Maš str. 8 Nad dmychadly se vzduchové potrubí opatří vždy zpětnou klapkou a uzavíracím kohoutem. Ovládání dmychadel pro provzdušňování aktivační nádrže je řízeno kyslíkovou sondou umístěnou v aktivační nádrži. V aktivační nádrži jsou na rozvodu vzduchu provedeny uzavírací orgány a to pro každý provzdušňovací element samostatně s možností ruční regulace přiváděného množství vzduchu k jednotlivým elementům. Provzdušnění kalojemu bude provádět obsluha dle množství kalu a zvolené periodicity. Pro provzdušnění, mísení bude sloužit stejné dmýchadlo jak na aktivaci. SO 04 Provozní objekt Provozní objekt je umístěn v oploceném areálu ČOV Nelešovice. Je rozdělen na dva stavební objekty v rámci řešení: SO 04.1 Stavební část SO 04.2 Elektro objektu SO 04.1 Tento stavební objekt zahrnuje kompletní stavební část provozního objektu čistírny. Jedná se o nepodsklepenou přízemní budovu o půdorysném rozměru 5,0 x 8,0 metru. Se sedlovou střechou. Dispoziční řešení je navrženo v souladu s technologickými požadavky na danou stavbu. V objektu je navržena místnost pro elektrorozvaděče (viz SO 04.1 Elektro objektu) a obsluhu čistírny odpadních vod. Do objektu je vstup vchodovými dveřmi. Je zde vytvořen hygienický okruh. Dále se v objektu nachází místnost dmychárny, sociální zařízení a příruční sklad. Ve dmychárně jsou umístěna dmychadla pro provzdušňování aktivace a promíchání kalu v kalojemu. Objekt je vybaven zdravotně - technickou instalací, elektrickým vytápěním, umělým osvětlením, vnitřními silnoproudými rozvody. Odkanalizování objektu je provedeno přes kontrolní šachtu Šr5 do čerpací stanice SO02.1. Objekt je napojen na přívod vody (přípojka vody z vlastního zdroje. Jedná se především o vodu prací k IHPE na technologii. Spotřeba k Odsluhu je vzhledem k odběru zanedbatelná, viz SO06. Teplá užitková voda je zajišťována v elektrickém ohřívači TUV umístěném v objektu. V objektu je zabezpečeno přirozené větrání okny. V prostoru dmychárny jsou v obvodovém zdivu větrací průduchy, jeden u podlahy a jeden u stropu. V místnosti obsluhy je instalován pro ovládání strojů a zařízení instalovaných v areálu ČOV rozvaděč OMS WALTER. Na dveřích rozvaděče je umístěno ovládání všech strojů včetně signalizace jejich chodu, případně poruchy, dále počítadla zobrazující celkový počet provozních hodin a řídící jednotka kyslíkové sondy. Dále je zde umístěno vyhodnocovací zařízení měřící sondy umístěné v měřící šachtě na odtoku vyčištěných vod z ČOV. Rovněž je zde umístěn systém dálkového řízení. Zastavěná plocha činí : cca 40,0 m 2 Obestavěný prostor činí : cca 189,0 m 3 Podlaha objektu je umístěna cca 100 mm (u komunikace 200 mm) nad terénem. Před zahájením výkopových prací bude provedena skrývka ornice o mocnosti 300 mm. Pod základy bude proveden hutněný štěrkopískový podsyp tl. 150 mm. Venkovní omítka bude provedena vápenná stříkaná. Nástřik v odstínu dle požadavků investora. Předkládá se odstín dvou barev (PANTONEN 7488U), špalety oken a dveří, pak (PANTONEN 7490U). Omítky vnitřní budou provedeny hlazené vápenné štukové, bílé. Omítky podhledů stropů budou provedeny vápenné štukové na předem provedený cementový špric. Okna jsou navržena plastová s dvojitým zasklením. Vstupní dveře jsou navrženy dřevěné (plastové) do zárubně. Barevná varianta a materiál je plně dle volby při výstavbě investorem. Obvodové zdivo z cihel bude izolováno proti zemní vlhkosti izolací Sklodek S na podkladním betonu + penetrační nátěr. Obvodové zdivo bude opatřeno svislou izolací na vnějším líci do výšky 300 mm nad upravený terén, která bude celoplošně kotvena ke zdivu talířovými hmoždinkami a bude napojena na vodorovnou izolaci zpětným spojem. Obvodové ztužující železobetonové věnce budou opatřeny při vnějším líci tepelnou izolací z desek LIGNOPOR tl. 50 mm. Objekt bude vybaven umělým osvětlením, vnitřními silnoproudými rozvody. V objektu je zabezpečeno přirozené větrání. Objekt nebude mít negativní vliv na životní prostředí. Veškeré kovové výrobky budou chráněny proti korozi odpovídajícími syntetickými nátěry. Z hlediska zdravotní techniky je objekt provozní budovy napojen na zdroj vody SO06. V projektu ZTI je řešena také vnitřní splašková kanalizace, dešťová kanalizace, rozvod vody a ohřev TUV.

9 Č. j. MMPr/132439/2013/Maš str. 9 SO 04.2 Tento stavební objekt zahrnuje kompletní stavební část provozního objektu. Bude provedeno napájení objektu (areálu ČOV) z distribuce NN kabelem uloženým v zemi ve výkopu dle ČSN Kabel je zakryt výstražnou fólií (červené barvy). Kabel je ukončen v samostatném pilíři v oplocení areálu ČOV. Přípojková část pilíře je vyzbrojena pojistkami, hlavním jističem a elektroměrem. Ochranné pásmo kabelového vedení NN je 1 m na každou stranu od krajního kabelu. Rozvody jsou provedeny kabely CYKY uloženými pod omítkou, případně v technologických kanálech v trubce. Všechny rozvody budou jištěny proti zkratu a přetíženi jističi v rozvaděči RMS. Na ochranu objektu před účinky atmosférických přepětí a blesku je na objektu navrženo vybudování hromosvodu. Hromosvodní instalace se sestává s jímací soustavy, svodů a zemnící soustavy. Jímací soustava je navržena, vzhledem k typu střechy (sedlová), hřebenová z drátu FeZn 8 mm doplněná třemi pomocnými jímači z drátu FeZn 8. Jímací soustava bude uzemněna dvěma svody. Zemnící soustava bude vytvořena z pásku FeZn 30 x 4 mm v základech objektu - základový zemnič. K hromosvodní instalaci budou připojeny všechny kovové předměty na střechách dle ČSN a uzemnění technologie. Provozní objekt je vybaven elektrickým vytápěním, umělým osvětlením, vnitřními silnoproudými rozvody. Teplá voda je zajišťována v elektrickém ohřívači. SO 05 Terénní úpravy Tento stavební objekt je rovněž členěn ne stavební podobjekty. Pro větší přehlednost je členění provedeno takto: SO 05.1 Komunikace a zpevněné plochy SO 05.2 Příjezdová komunikace (není předmětem tohoto stavebního povolení) SO 05.3 Oplocení areálu SO 05.4 Terénní úpravy SO 05.5 Vegetační úpravy SO 05.6 Úprava toku SO 05.1 Tento stavební objekt zahrnuje veškeré zpevněné povrchy vně areálu čistírny. Jedná se o spojné, obslužné komunikace k jednotlivým objektům, technologických částí. Většina zpevněných povrchů této části stavebního objektu je vydlážděno ze zámkové dlažby osazené do pískového lože anebo do betonu. Obslužná komunikace vně areálu je navržena jako zámková dlažba uložená do betonu. Složení vrstvy je takovéto. Na sedlou upravenou zemní pláň se provede štěrkopískový podsyp v tloušťce min 150 mm. Na tuto štěrkovou vrstvu se provede deska s podkladního betonu do které bude umístěna kari síť 6/15/150. Následně se provede ložní vrstva dlažby o Tl. 40 mm. Dlažba je zvolena o Tl. 80 mm. Zámková dlažba bude jednoduchého tvaru přírodní barvy o tl. 80 mm. Spádově budou zpevněné plochy směrovány do navržených dešťových vpustí V3 av4 v min spádu 1,0 %. Veškeré zaoblené povrchy a okolí šachet a vpustí, bude pečlivě upraveno tak aby byli esteticky čisté. Plocha zámkové dlažby do betonu je 88,0 m2. Kraje této obslužné vnitřní komunikace vně areálu bude opatřena obrubníky ABO Délka obrubníků je 37,70 metrů. V místě integrovaného předčištění není nutno před tuto jednotku (betonové plochy) osazovat obrubníky, Budou zde umístěny nájezdové stupně pro manipulaci shrabky na IHPE. Tato zpevněná plocha tvoří komunikační uzel k jednotlivým objektům a zařízením čistírny. Na tuto obslužnou komunikaci navazují jednotlivé obslužné chodníky a obruby. Při tvorbě obslužných komunikačních ploch skupiny C se návrh opírá o technické aspekty normy ČSN Projektování místních komunikací. Šířka komunikace je proměnlivá v závislosti na místě a prostoru, nejméně je však 3,5 metru. Pro bezpečnost jednotlivých objektů jsou navrženy celkem 3 dělící prvky Alfa. Pro dotvoření obrubního pásu pak jsou zakomponovány 2 mini bloky 250/500/250. Zámková dlažba se rovněž nachází kolem těchto stavebních objektů: Provozní objekt čistírny POČ, Čerpací stanice, mezi Biologickou jednotkou a Kalojemem. Dále je pak zámková dlažba použita pro přístup k revizi a údržbě měrné šachty Mš a Šr3. Plocha zámkové dlažby do pískového lože (popřípadě do štěrkové drtě fr. 0-8 mm) je 39,1 m 2. Jako vyrovnávací podklad je zvolen štěrkový podsyp o mocnosti 150 mm. Délka potřebného obrubníku pro tuto zámkovou dlažbu je 40 metrů. Příčný skon chodníku je navržen ve sklonu 1,0%. Spádováno dle obvyklých poměrů. Při výstavbě chodníků je nutno dodržet normu ČSN Zpevněné plochy se rovněž nachází i kolem biologické jednotky a kalojemu. Jedná se o přístupovou obrubu. Dle výkresu je zapotřebí 65 ks velkoformátových dlaždic 500/500. Další dlaždice tohoto typu jsou součástí

10 Č. j. MMPr/132439/2013/Maš str. 10 IHPE 22 ks. Uložení bude obdobné jak u zámkové dlažby, 150 mm štěrkové drti s vrstvou pro kladení o tl. 40 mm fr. 0-8 mm. SO 05.3 Oplocení areálu čistírny je nedílnou součástí bezpečnostního vybavení. Vymezuje jednoznačně vnitřní prostor čistírny a rovněž zabraňuje vstupu nepovolaných osob do areálu. Oplocení j tvořeno spodní stavbou oplocení patkami pro sloupky a podkladová pás (buďto beton nebo fólie) proti prorůstání plotu ze strany ČOV. Pod plot bude umístěna podhrabová deska proti vniknutí zvěře. Horní stavbu tvoří jednotlivé sloupky pletivo a další nezbytné spojovací materiály. Zvláštním prvkem oplocení je hrána s brankou, nacházející se na levé straně provozní budovy z pohledu směrem k BJ od příjezdové komunikace. Délka oplocení je 69 metru i s bránou a brankou. Nad oplocením bude provedena 1 řada ostnatého drátu v barvě plotu. Základy pro sloupky a bránu (branku) budou zhotoveny z betonu C 12/15. Betonáž jednotlivých pilířů bude probíhat přímo na stavbě bez šalování přímo do výkopu, umožní-li to soudržnost zeminy. SO 05.4 Tento stavební objekt představuje veškeré výškové modelace, finální zemní úpravy pro zakomponování zeminy do prostoru. Samotné terénní úpravy jsou do jisté míry ovlivněné faktem, že se bude po vystavění BJ a KJ na ploše dosypávat plošně 0,7 1,8 metru zeminy. Je to, jednak z důvodů výškového osazení technického vybavení čistírny. Druhým důvodem je příznivější hloubka založení. Při terénních modulacích je nutné počítat s časovým faktorem postupného dosedání. Prostory pod zpevněnou komunikací provozní budovou a chodníky je nutno dobře zhutnit tak aby nedošlo k nechtěnému prosedání! Daná parcela čistírny (238/1), která je ve vlastnictví investora stavby je vyjmuta ze zemědělského půdního fondu. Před veškerými pracemi bude provedeno sejmutí ornice o mocnosti 0,3 metru na celé ploše areálu čistírny. Z tohoto vyplývá plocha nutné skrývky ornice, což je 573 m 2. Skrývka ornice tedy představuje cca 171,9 m 3 ornice pro zpětné uložení. Investor (stavební dozor) provede zápis do stavebního deníku při jakékoliv manipulaci s touto ornicí a bude dohlížet na její správné využití dle 10 odst. 2 vyhlášky MŽP č. 13/1994 Sb. Výkop pro jednotlivé objekty je rozpočtován v příslušném stavebním objektu. Výkopové práce pro tyto objekty ČS BJ KJ představují 1061 m 3. Je zde bráno i svahování výkopů dle výkresové dokumentace. Plošně je (mimo zásyp okolo stavebních objektů) vypočítán na 295 m3 nato plus plošně 450 m3 plošný násyp pro pozvednutí čistírny nad eventuální rozliv, modelaci pří Q100 a okolnímu terénu. Zbylá část zeminy je určena pro terénní modulaci. Jedná se o 79 m3. Na čistírně tak vychází nedostatek zeminy pro dotvoření. S tímto aspektem je počítáno, jelikož přebytek na kanalizaci pokryje zbylé, nutné kubatury. Terénní vlny jsou zvoleny tak aby co nejvíce zakryli konstrukci kalojemu a zakomponovali čistírnu do terénu. Jedná se rovněž o efektivní využití výkopků po BJ, KJ a ŠČ. Zbylá ornice se vhodně využije pro potřeby stavby nebo bude rozprostřena v areálu ČOV a na parcele 238/1. Terénní úpravy areálu čistírny rovněž ochrání čistírnu před větrem. Svahování od plotu bude provedeno ve sklonu 1.2 v místě brány a branky pak ve spádu 1,0 %. Veškeré plochy ve spádu budou příslušně vyspádovány a zhutněny. Zemní práce budou prováděny dle ČSN Před zahájením výstavby bude provedeno vytýčení veškerých podzemních inženýrských sítí příslušnými správci. Dále budou v průběhu výstavby dodržena ustanovení ČSN SO 05.5 Jak již bylo výše zmíněno, jede se o kompletní sadební a vegetační úpravy v rámci čistírny. Veškerá sadební úpravy vhodně dotvářejí (chrání) navrženou čistírnu. Rovněž působí esteticky. Veškeré sadební práce budou prováděny dle platných norem a předpisů. Např. dle : ČSN Technologie vegetačních úprav v krajině - Rostliny a jejich výsadba ČSN Technologie vegetačních úprav v krajině - Trávníky a jejich zakládání ČSN Technologie vegetačních úprav v krajině - Rozvojová a udržovací péče o vegetační plochy ČSN Technologie vegetačních úprav v krajině Ochrana stromů, porostů a vegetačních ploch při stavebních pracích Pro osázení je možné použít tyto druhové typy: dub letní, jasan ztepilý, jilm habrolistý a keře. Systém zakládání křovin je dán následujícím možným výběrem: hloh obecný, svída krvavá, kalina obecná, střecha obecná, brslen křídlatý a krušina olšová, aj. Přesný výpis prvků viz následující soubor SO05.5. Sponové rozmístění stromových dřevin je dán typem dřeviny vzhledem k jejímu životnímu prostoru, min však 1,5 m. Porosty se zakládají ve větších souvislých úsecích, zpravidla v jednom časovém údobí - jarní výsadbou, přičemž se dbá na ochranu sousedních pozemků a kultur. Uvažované prořezávky a vyvětvování se předpokládají v cyklech 3 až 4 roky.

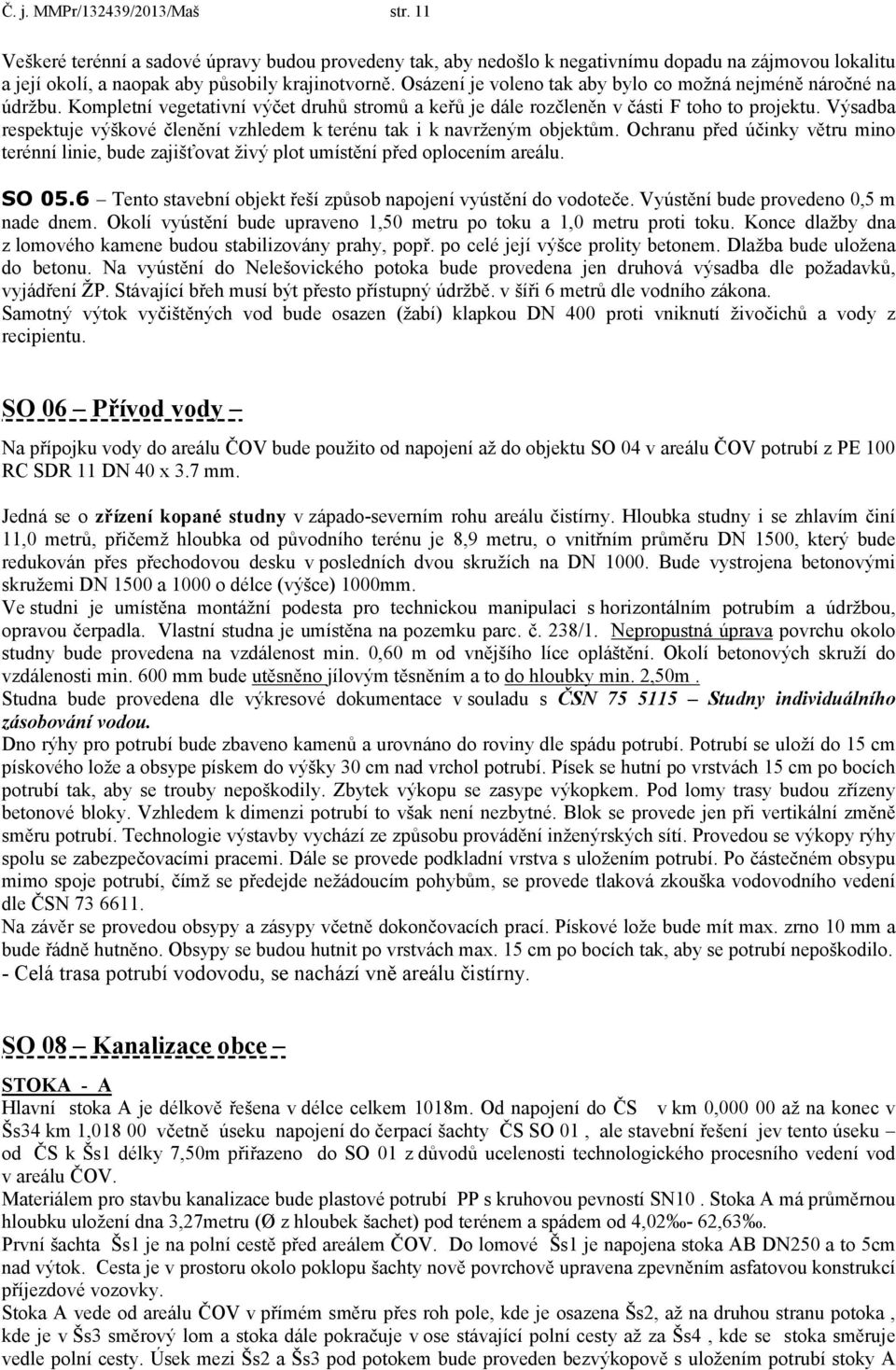

11 Č. j. MMPr/132439/2013/Maš str. 11 Veškeré terénní a sadové úpravy budou provedeny tak, aby nedošlo k negativnímu dopadu na zájmovou lokalitu a její okolí, a naopak aby působily krajinotvorně. Osázení je voleno tak aby bylo co možná nejméně náročné na údržbu. Kompletní vegetativní výčet druhů stromů a keřů je dále rozčleněn v části F toho to projektu. Výsadba respektuje výškové členění vzhledem k terénu tak i k navrženým objektům. Ochranu před účinky větru mino terénní linie, bude zajišťovat živý plot umístění před oplocením areálu. SO 05.6 Tento stavební objekt řeší způsob napojení vyústění do vodoteče. Vyústění bude provedeno 0,5 m nade dnem. Okolí vyústění bude upraveno 1,50 metru po toku a 1,0 metru proti toku. Konce dlažby dna z lomového kamene budou stabilizovány prahy, popř. po celé její výšce prolity betonem. Dlažba bude uložena do betonu. Na vyústění do Nelešovického potoka bude provedena jen druhová výsadba dle požadavků, vyjádření ŽP. Stávající břeh musí být přesto přístupný údržbě. v šíři 6 metrů dle vodního zákona. Samotný výtok vyčištěných vod bude osazen (žabí) klapkou DN 400 proti vniknutí živočichů a vody z recipientu. SO 06 Přívod vody Na přípojku vody do areálu ČOV bude použito od napojení až do objektu SO 04 v areálu ČOV potrubí z PE 100 RC SDR 11 DN 40 x 3.7 mm. Jedná se o zřízení kopané studny v západo-severním rohu areálu čistírny. Hloubka studny i se zhlavím činí 11,0 metrů, přičemž hloubka od původního terénu je 8,9 metru, o vnitřním průměru DN 1500, který bude redukován přes přechodovou desku v posledních dvou skružích na DN Bude vystrojena betonovými skružemi DN 1500 a 1000 o délce (výšce) 1000mm. Ve studni je umístěna montážní podesta pro technickou manipulaci s horizontálním potrubím a údržbou, opravou čerpadla. Vlastní studna je umístěna na pozemku parc. č. 238/1. Nepropustná úprava povrchu okolo studny bude provedena na vzdálenost min. 0,60 m od vnějšího líce opláštění. Okolí betonových skruží do vzdálenosti min. 600 mm bude utěsněno jílovým těsněním a to do hloubky min. 2,50m. Studna bude provedena dle výkresové dokumentace v souladu s ČSN Studny individuálního zásobování vodou. Dno rýhy pro potrubí bude zbaveno kamenů a urovnáno do roviny dle spádu potrubí. Potrubí se uloží do 15 cm pískového lože a obsype pískem do výšky 30 cm nad vrchol potrubí. Písek se hutní po vrstvách 15 cm po bocích potrubí tak, aby se trouby nepoškodily. Zbytek výkopu se zasype výkopkem. Pod lomy trasy budou zřízeny betonové bloky. Vzhledem k dimenzi potrubí to však není nezbytné. Blok se provede jen při vertikální změně směru potrubí. Technologie výstavby vychází ze způsobu provádění inženýrských sítí. Provedou se výkopy rýhy spolu se zabezpečovacími pracemi. Dále se provede podkladní vrstva s uložením potrubí. Po částečném obsypu mimo spoje potrubí, čímž se předejde nežádoucím pohybům, se provede tlaková zkouška vodovodního vedení dle ČSN Na závěr se provedou obsypy a zásypy včetně dokončovacích prací. Pískové lože bude mít max. zrno 10 mm a bude řádně hutněno. Obsypy se budou hutnit po vrstvách max. 15 cm po bocích tak, aby se potrubí nepoškodilo. - Celá trasa potrubí vodovodu, se nachází vně areálu čistírny. SO 08 Kanalizace obce STOKA - A Hlavní stoka A je délkově řešena v délce celkem 1018m. Od napojení do ČS v km 0, až na konec v Šs34 km 1, včetně úseku napojení do čerpací šachty ČS SO 01, ale stavební řešení jev tento úseku od ČS k Šs1 délky 7,50m přiřazeno do SO 01 z důvodů ucelenosti technologického procesního vedení vod v areálu ČOV. Materiálem pro stavbu kanalizace bude plastové potrubí PP s kruhovou pevností SN10. Stoka A má průměrnou hloubku uložení dna 3,27metru (Ø z hloubek šachet) pod terénem a spádem od 4,02-62,63. První šachta Šs1 je na polní cestě před areálem ČOV. Do lomové Šs1 je napojena stoka AB DN250 a to 5cm nad výtok. Cesta je v prostoru okolo poklopu šachty nově povrchově upravena zpevněním asfatovou konstrukcí příjezdové vozovky. Stoka A vede od areálu ČOV v přímém směru přes roh pole, kde je osazena Šs2, až na druhou stranu potoka, kde je v Šs3 směrový lom a stoka dále pokračuje v ose stávající polní cesty až za Šs4, kde se stoka směruje vedle polní cesty. Úsek mezi Šs2 a Šs3 pod potokem bude proveden bezvýkopově s uložením potrubí stoky A

12 Č. j. MMPr/132439/2013/Maš str. 12 v chráničce č. 1 z ocel. potrubí 508x14mmm délky 9,0m. Následují šachty Šs5, 6 a 7, které jsou uloženy v zeleni vedle PC a potokem Nelešovickým. Před napojovací šachtou Šs8, kam je napojena stoky AC, je křížena polní cesta právě v místě osazení příčného betonového žlabu s mříží z ocelových prutů, který bude v příznivém případě ponechán a podložen v rýze. V opačném případě bude vybourán v dl.1,50m a poté znovu obnoven v původní konstrukci. Napojení stoky AC do šachty Ss8 je směrově méně nepříznivé, ale vyhovuje ČSN. Výškové napojení stoky AC je 23cm nad výtok ze šachty Šs8, která je lomová. Stoka A dále pokračuje směrem k zadní bráně dvora domu manželů Drábkových, kterými bude trasa procházet středem v bráně. Ve dvoře bude míjena dvorní uliční vpust s odtokem do potoka. Drobné směrové korekce trasy bude dosáhnuto pomocí tzv. vyskřípání směrového uložení potrubí v jednotném max. úhlu 7 při použití potrubí délky 3,0m viz popis níže. Za dvorem, kdy opět trasa prochází pod vstupní branou dvora, vede trasa podél líce rodinného domu k šachtě Šs11. Tato šachta je napojovací pro stoku AD Šs11 (v km 0,402 00) a bude osazena na místě septiku, který bude zrušen. Septik rozměrů cca 3,5x2,0m hl. cca2,50m bude vyklizen a vybourán v rozměrech min 0,40m pod terénem, stěny budou vybourány v rozměrech, které budou dotčeny stavbou nové šachty včetně rezervních vzdáleností místa uložení komínu šachty. Úsek stoky A 0,000-0,402 km bude proveden v dimenzi potrubí DN 400. Pokračování stoky od Šs11 je vedeno uličkou v místní asfaltové komunikaci až k zahradě pozemku místní školy, kde je vsoučasnosti dětské minihřiště. Směrová změna - převedení do zahrady je provedeno šikmým křížením-protlakem pod zatrubněným úsekem Nelešovického potoka. Tato trasa od Šs11 k Šs15 (0,402-0,518km) vede v souběhu postupně po obou stranách se zatrubněným úsekem Nelešovického potoka, kde bude při výstavbě platit zvýšená opatrnost při čerpání spodní vody z rýhy z důvodů propojenosti stávající zástavby se spodní vodou. Úsek mezi Šs13 a Šs14 je proveden bezvýkopově s uložením potrubí do chráničky č.2 z ocel. potrubí 457x14mm délky 5,50m. Tento úsek mezi Šs13 a Šs16 - v části místní uličky u návsi - je se zatrubněním potoka, Uložením stávajících inženýrských síti a s návrhem nové sítě vodovodu, tak prostorově zahlcen, že uložení potrubí kanalizace včetně dodržení ochranných pásem a rezervy možné šířkové nepřesnosti, bylo nutno stoku odklonit za potok. Dále je trasa odvedena z dětského hřiště ( vedle kapličky) a směrována do krajního pruhu krajské silnice. Zde je osazena lomová šachta Šs16, do komínu šachty je napojena stoka AF a AG. Šachta bude provedena jako spádišťová se dvěma osazenými spádišťovými hlavami DN300/150. Obě napojené vedlejší stoky jsou výškově mimo hlavní směrový lom. Pod krajskou komunikací bude část potrubí stoky A uložen v chráničce č. 3 z ocel. potrubí 457x14 délky 2,50m. Stoka A dále pokračuje v podélném uložení v krajské komunikaci k šachtě Šs17, kde je provedeno odbočení ze směru z důvodu existence silničního mostku přes potok. Trasa je tak směrována přes zeleň návesního ostrůvku, pod kterým opět teče zatrubněný potok. Ostrůvek je kritické místo, vzhledem k existenci podzemní požární nádrže, předpokládané velikosti cca 4x10m (nádrž staré vagónové cisterny). Na trase mezi šachtami 17 a 18 je navrženo uložení potrubí v chráničce č.4, která bude opět prováděna bezvýkopovou metodou. Tento protlak řeší příčné uložení pod krajskou komunikací, křížení pod zatrubněným potokem, uložení vedle podzemní požární nádrže a v poslední řadě pod rohem stávající autobusové zastávky. Šachta Šs18 je revizní, lomová a napojovací.,je sem napojena stoky AH od jižní strany obce. Napojení je navrženo 1,10m nade dno šachty s použitím spádiště. Úsek stoky A 0,402-0,570 km bude proveden v dimenzi potrubí DN 300. Pokračování stoky od Šs18 je vedeno v pozemku krajské silnice III/43615, a to v prvním úseku ve středu krajního jízdního pruhu až k šachtě Šs22-23, kde vede trasa pod chodníkem (parcela č. 7/1) Zde v tomto úseku bude podélně dotčen obrubník, který bude znovu obnoven. V prostoru za šachtou Šs20 je pod komunikací uložen zatrubněný tok bezejmenné svodnice, který vedle ústí do Nelešovického potoka. V tomto místě bude provedeno uložení stoky bezvýkopovou metodou pod dnem zatrubnění. Bude zde uložena chránička č. 5 z ocel. potrubí 324x8mm v délce 5,0m. Za Šs23 až k šachtě Šs28 následuje opět podélné uložení pod vozovkou ose v krajního jízdního pruhu krajské komunikace až ke křižovatce směrem na Suchonice a Penčice. Stoka A dále pokračuje na Suchonice. V Šs28 se napojuje stoka AI od zástavby k Penčicím. Šachta Šs28 je lomová a spádišťová, stoka AI se napojuje 1,34m nad dnem šachty. V Šs28 se mění směr stoky A a odbočuje pod komunikací (kraj. silnici III/43615), kterou kolmo kříží. Pod křižovatkou vozovky směrem na Suchonice je navrženo bezvýkopové uložení potrubí v chráničce č. 6 zoceli 324x8mm délky 5,50m. Stoka A vede dále pod chodníkem od Šs29 po Šs30až k otevřenému nezpevněnému korytu Nelešovického potoka, kde je opět úsek od Šs31 k Šs32 bezvýkové pokládky s uložením potrubí vocel. chráničce č.7 324x8mm délky 11,0m. Trasa stoky vede dále přímo k nezpevněné cestě k silážním jámám, kde je lomová šáchta Šs 33, z které je opět prováděno bezvýkopově uložením v chráničce č x8mm délky 8,0m až ke koncové Šs34 a to pod krajskou silnicí. Toto zalomení je ovlivněno stávající poměry u křižovatky, kde je umístěn v rohu mostu a potoka pomník s kamennou mohylou.

13 Č. j. MMPr/132439/2013/Maš str. 13 Úsek stoky A 0,570-1,018 km bude proveden v dimenzi potrubí DN 250. Spád kopíruje tvar terénu s přihlédnutím k místu křížení potoka v km 0,991, kde je nutno podejít pode dnem potoka v hl. min50cm od povrchu chráničky. Na stoce bude provedeno nutné odbočení z kanalizace P21-P54, Trasa stoky A vede po více druzích povrchů, které budou po položení potrubí opět zpětně upraveny do původního st avu. Jedná se o : -A) krajskou asfaltovou komunikaci III / a III / B)místní asfaltové vozovky - povrchy dlážděné kostkou a odvodňovací rigoly (-dlažba kostkou) - chodníky dlážděné bet. dlaždicemi 30x30cm - polní cesty travnaté i štěrkované - zeleň a otevřené koryto potoka Na trase stoky A jsou navrženy bezvýkopové úseky s uložení potrubí stoky v ocelové chráničce jedná se o tyto : název místo km (š) start materiál délka m chránička č.1-protlak stoka A -potok 0,026-Šs3 ocel 508x14mm 9,00 20 chránička č.2-protlak stoka A -potok 0,482-Šs14 ocel 457x14mm 5,50 20 chránička č.4-protlak stoka A -silnice +zatr.potok 0,570-Šs18 ocel 457x14mm 17,50 20 chránička č.5-protlak stoka A -svodnice 0,639-Šs20 ocel 324x8mm 5,00 31,04 chránička č.6-protlak stoka A -silnice 0,939-Šs28 ocel 324x8mm 5,50 6,6 chránička č.7-protlak stoka A -potok 0,991-Šs32 ocel 324x8mm 11,00 20 chránička č.8-protlak stoka A -silnice 1,110 za Šs33 ocel 324x8mm 7,50 6,5 Na trase stoky A je navržen úsek s uložení potrubí stoky v ocelové chráničce č.3 457x14mm v dl. 2,50m pod příčným uložením ve vozovce III/43615 vedle šachty Šs16. Na stoce A je osazeno celkem 34ks betonových prefabrikovaných šachet, z nichž 5ks Šs14, 16, 18, 28 a 32 jsou spádišťové a z těchto jedna Šs16 je se dvěma spádiš. hlavami. Šachty spádišťové jsou navrženy prefabrikované s použitím spád. hlavy s přítokem DN 250, spodním obtokovým otvorem DN150 a výstupným otvorem DN300. Obtokové potrubí (plastové PP) DN150 bude k boku šachty přibetonováno svislým blokem betonové směsi půdorysných rozměrů 0,65x0,65m na určenou výšku dle š. Způsob provedení bude splňovat montážní technické doporučení daného výrobce prefa šachet. Šachta Šs1 bude provedena s odlišným typem dnem než ostatní a to se šachtovým dnem se šoupátkem DN400 na výtoku do ČS. Šachtové dno je navrženo prefabrikované s vněj. rozměry 1500x1500mm viz schéma Šs1 ve F Na trase stoky A bude provedeno křížení inženýrských sítí : - stávající sděl. kabel 5x - stávající plynovod 11x - stávající kanalizace, přípojky, propust 8x Křížení bude provedeno v dostatečné hloubce a bude vždy dodržena prostorová norma. Na trase se nachází úseky podélných souběhů se stávajícími inženýr. sítěmi, kdy jsou dodrženy odstupové vzdálenosti dané prostorovou normou n, ale mohou být mimořádně dotčena bezpečnostní pásma výkopem rýhy. Vzhledem k nerovným trasám jednotlivých sítí jsou uváděné úseky brány globálně bez jednotlivostí. -souběh s plynovodem mezi Šs11 až 14 dl. 75m, dl.22m -souběh s kanalizací mezi Šs20 až 22,dl. 55m -souběh se sděl. kabelem - mezi Šs29 až 30 dl.12m Provedení uložení potrubí stoky bezvýkopově bude provedeno v souladu s ČSN EN Bezvýkopové provádění stoka kanalizačních přípojek a jejich zkoušení.. Provedení křížení vodotečí bude v souladu s ČSN Křížení a souběhy vodních toků s dráhami, pozemními komunikacemi a vedeními. Na toku není stanoveno inundační pásmo. Otevřený tok Nelešovického potoka je křížen vždy v hloubce min. 50cm ode dna. Zatrubněný tok je křížen v hloubce 0,80-1,0m od uvažovaného dna. spád %o

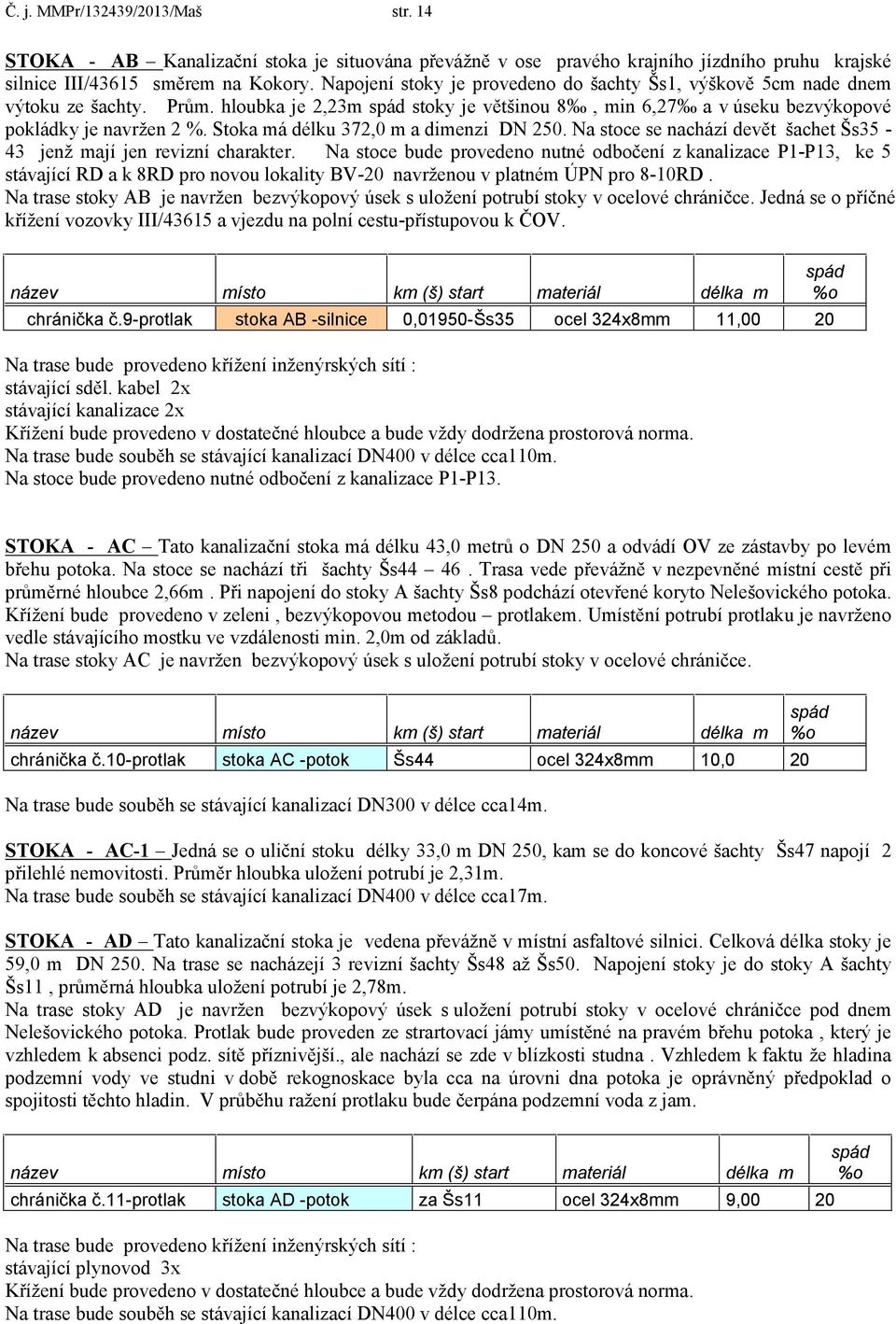

14 Č. j. MMPr/132439/2013/Maš str. 14 STOKA - AB Kanalizační stoka je situována převážně v ose pravého krajního jízdního pruhu krajské silnice III/43615 směrem na Kokory. Napojení stoky je provedeno do šachty Šs1, výškově 5cm nade dnem výtoku ze šachty. Prům. hloubka je 2,23m spád stoky je většinou 8, min 6,27 a v úseku bezvýkopové pokládky je navržen 2 %. Stoka má délku 372,0 m a dimenzi DN 250. Na stoce se nachází devět šachet Šs35-43 jenž mají jen revizní charakter. Na stoce bude provedeno nutné odbočení z kanalizace P1-P13, ke 5 stávající RD a k 8RD pro novou lokality BV-20 navrženou v platném ÚPN pro 8-10RD. Na trase stoky AB je navržen bezvýkopový úsek s uložení potrubí stoky v ocelové chráničce. Jedná se o příčné křížení vozovky III/43615 a vjezdu na polní cestu-přístupovou k ČOV. název místo km (š) start materiál délka m chránička č.9-protlak stoka AB -silnice 0,01950-Šs35 ocel 324x8mm 11,00 20 Na trase bude provedeno křížení inženýrských sítí : stávající sděl. kabel 2x stávající kanalizace 2x Křížení bude provedeno v dostatečné hloubce a bude vždy dodržena prostorová norma. Na trase bude souběh se stávající kanalizací DN400 v délce cca110m. Na stoce bude provedeno nutné odbočení z kanalizace P1-P13. spád %o STOKA - AC Tato kanalizační stoka má délku 43,0 metrů o DN 250 a odvádí OV ze zástavby po levém břehu potoka. Na stoce se nachází tři šachty Šs Trasa vede převážně v nezpevněné místní cestě při průměrné hloubce 2,66m. Při napojení do stoky A šachty Šs8 podchází otevřené koryto Nelešovického potoka. Křížení bude provedeno v zeleni, bezvýkopovou metodou protlakem. Umístění potrubí protlaku je navrženo vedle stávajícího mostku ve vzdálenosti min. 2,0m od základů. Na trase stoky AC je navržen bezvýkopový úsek s uložení potrubí stoky v ocelové chráničce. název místo km (š) start materiál délka m chránička č.10-protlak stoka AC -potok Šs44 ocel 324x8mm 10,0 20 Na trase bude souběh se stávající kanalizací DN300 v délce cca14m. STOKA - AC-1 Jedná se o uliční stoku délky 33,0 m DN 250, kam se do koncové šachty Šs47 napojí 2 přilehlé nemovitosti. Průměr hloubka uložení potrubí je 2,31m. Na trase bude souběh se stávající kanalizací DN400 v délce cca17m. STOKA - AD Tato kanalizační stoka je vedena převážně v místní asfaltové silnici. Celková délka stoky je 59,0 m DN 250. Na trase se nacházejí 3 revizní šachty Šs48 až Šs50. Napojení stoky je do stoky A šachty Šs11, průměrná hloubka uložení potrubí je 2,78m. Na trase stoky AD je navržen bezvýkopový úsek s uložení potrubí stoky v ocelové chráničce pod dnem Nelešovického potoka. Protlak bude proveden ze strartovací jámy umístěné na pravém břehu potoka, který je vzhledem k absenci podz. sítě příznivější., ale nachází se zde v blízkosti studna. Vzhledem k faktu že hladina podzemní vody ve studni v době rekognoskace byla cca na úrovni dna potoka je oprávněný předpoklad o spojitosti těchto hladin. V průběhu ražení protlaku bude čerpána podzemní voda z jam. spád %o název místo km (š) start materiál délka m chránička č.11-protlak stoka AD -potok za Šs11 ocel 324x8mm 9,00 20 Na trase bude provedeno křížení inženýrských sítí : stávající plynovod 3x Křížení bude provedeno v dostatečné hloubce a bude vždy dodržena prostorová norma. Na trase bude souběh se stávající kanalizací DN400 v délce cca110m. spád %o

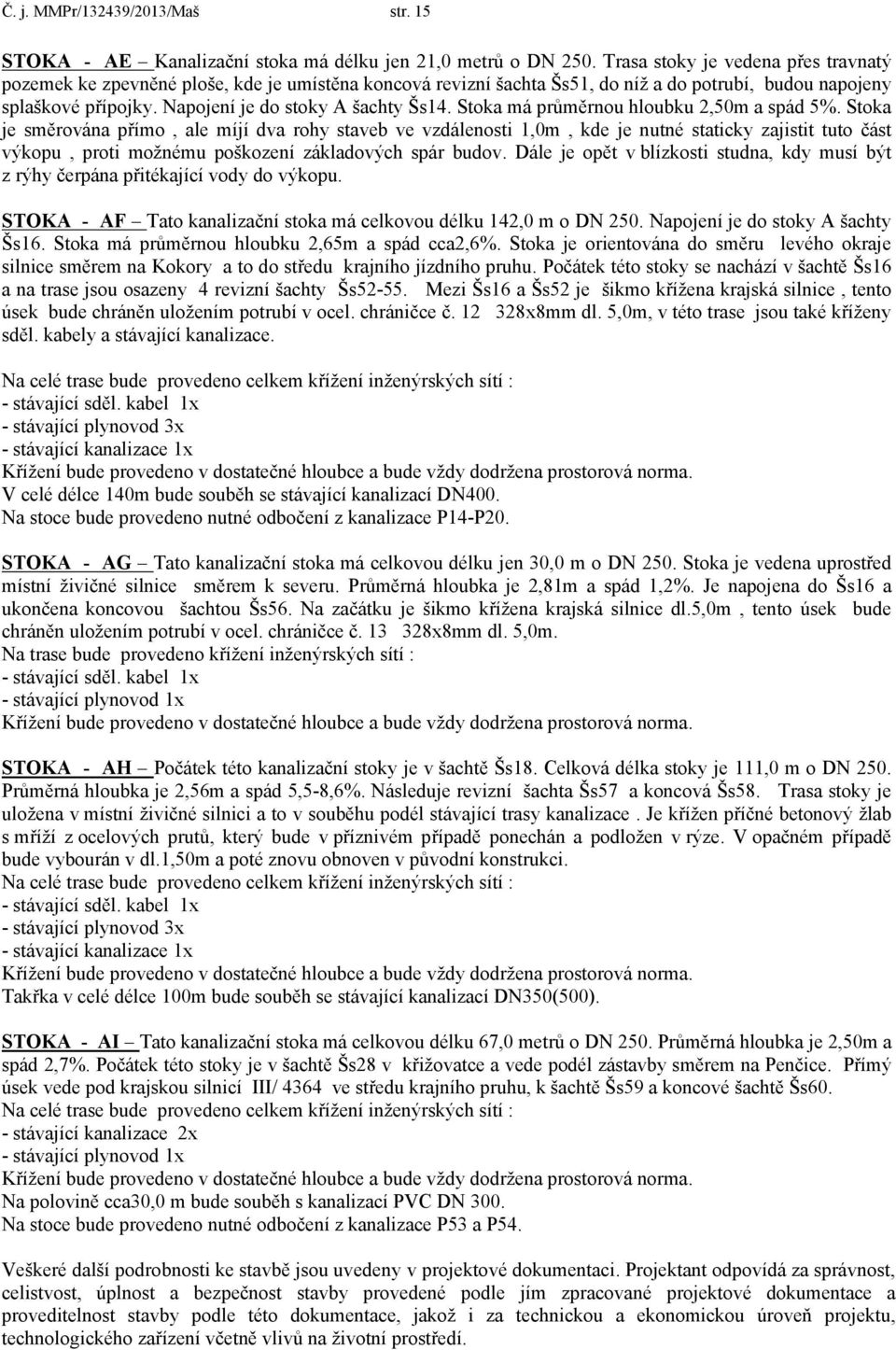

15 Č. j. MMPr/132439/2013/Maš str. 15 STOKA - AE Kanalizační stoka má délku jen 21,0 metrů o DN 250. Trasa stoky je vedena přes travnatý pozemek ke zpevněné ploše, kde je umístěna koncová revizní šachta Šs51, do níž a do potrubí, budou napojeny splaškové přípojky. Napojení je do stoky A šachty Šs14. Stoka má průměrnou hloubku 2,50m a spád 5%. Stoka je směrována přímo, ale míjí dva rohy staveb ve vzdálenosti 1,0m, kde je nutné staticky zajistit tuto část výkopu, proti možnému poškození základových spár budov. Dále je opět v blízkosti studna, kdy musí být z rýhy čerpána přitékající vody do výkopu. STOKA - AF Tato kanalizační stoka má celkovou délku 142,0 m o DN 250. Napojení je do stoky A šachty Šs16. Stoka má průměrnou hloubku 2,65m a spád cca2,6%. Stoka je orientována do směru levého okraje silnice směrem na Kokory a to do středu krajního jízdního pruhu. Počátek této stoky se nachází v šachtě Šs16 a na trase jsou osazeny 4 revizní šachty Šs Mezi Šs16 a Šs52 je šikmo křížena krajská silnice, tento úsek bude chráněn uložením potrubí v ocel. chráničce č x8mm dl. 5,0m, v této trase jsou také kříženy sděl. kabely a stávající kanalizace. Na celé trase bude provedeno celkem křížení inženýrských sítí : - stávající sděl. kabel 1x - stávající plynovod 3x - stávající kanalizace 1x Křížení bude provedeno v dostatečné hloubce a bude vždy dodržena prostorová norma. V celé délce 140m bude souběh se stávající kanalizací DN400. Na stoce bude provedeno nutné odbočení z kanalizace P14-P20. STOKA - AG Tato kanalizační stoka má celkovou délku jen 30,0 m o DN 250. Stoka je vedena uprostřed místní živičné silnice směrem k severu. Průměrná hloubka je 2,81m a spád 1,2%. Je napojena do Šs16 a ukončena koncovou šachtou Šs56. Na začátku je šikmo křížena krajská silnice dl.5,0m, tento úsek bude chráněn uložením potrubí v ocel. chráničce č x8mm dl. 5,0m. Na trase bude provedeno křížení inženýrských sítí : - stávající sděl. kabel 1x - stávající plynovod 1x Křížení bude provedeno v dostatečné hloubce a bude vždy dodržena prostorová norma. STOKA - AH Počátek této kanalizační stoky je v šachtě Šs18. Celková délka stoky je 111,0 m o DN 250. Průměrná hloubka je 2,56m a spád 5,5-8,6%. Následuje revizní šachta Šs57 a koncová Šs58. Trasa stoky je uložena v místní živičné silnici a to v souběhu podél stávající trasy kanalizace. Je křížen příčné betonový žlab s mříží z ocelových prutů, který bude v příznivém případě ponechán a podložen v rýze. V opačném případě bude vybourán v dl.1,50m a poté znovu obnoven v původní konstrukci. Na celé trase bude provedeno celkem křížení inženýrských sítí : - stávající sděl. kabel 1x - stávající plynovod 3x - stávající kanalizace 1x Křížení bude provedeno v dostatečné hloubce a bude vždy dodržena prostorová norma. Takřka v celé délce 100m bude souběh se stávající kanalizací DN350(500). STOKA - AI Tato kanalizační stoka má celkovou délku 67,0 metrů o DN 250. Průměrná hloubka je 2,50m a spád 2,7%. Počátek této stoky je v šachtě Šs28 v křižovatce a vede podél zástavby směrem na Penčice. Přímý úsek vede pod krajskou silnicí III/ 4364 ve středu krajního pruhu, k šachtě Šs59 a koncové šachtě Šs60. Na celé trase bude provedeno celkem křížení inženýrských sítí : - stávající kanalizace 2x - stávající plynovod 1x Křížení bude provedeno v dostatečné hloubce a bude vždy dodržena prostorová norma. Na polovině cca30,0 m bude souběh s kanalizací PVC DN 300. Na stoce bude provedeno nutné odbočení z kanalizace P53 a P54. Veškeré další podrobnosti ke stavbě jsou uvedeny v projektové dokumentaci. Projektant odpovídá za správnost, celistvost, úplnost a bezpečnost stavby provedené podle jím zpracované projektové dokumentace a proveditelnost stavby podle této dokumentace, jakož i za technickou a ekonomickou úroveň projektu, technologického zařízení včetně vlivů na životní prostředí.

16 Č. j. MMPr/132439/2013/Maš str. 16 Stanoví povinnosti a podmínky pro provedení stavby: 1. Stavba bude provedena podle projektové dokumentace ověřené vodoprávním úřadem, kterou vypracoval Aleš Zobaník a Ivana Janková, zodpovědný projektant Ing. František Zábranský, autorizovaný inženýr pro vodohospodářské stavby, ČKAIT , HYDRO-EKO, Kozlovská 47, Přerov 2, IČ: , dne 06/2013, zakázkové číslo DSP Případné změny nesmí být provedeny bez předchozího povolení vodoprávního úřadu. Projektant odpovídá za správnost, celistvost, úplnost a bezpečnost stavby provedené podle jím zpracované projektové dokumentace a proveditelnost stavby podle této dokumentace, jakož i za technickou a ekonomickou úroveň projektu, technologického zařízení včetně vlivů na životní prostředí. 2. Při provádění stavby budou dodrženy základní technické požadavky pro vodní díla a obecné technické požadavky na stavební konstrukce vodních děl podle vyhlášky č. 590/2002 Sb., o technických požadavcích pro vodní díla. 3. Při stavbě vodního díla budou dodržena ustanovení vyhlášky č. 268/2009 Sb., o technických požadavcích na stavby, ve znění pozdějších předpisů. 4. S odpadem ze stavební činnosti bude nakládáno v souladu s ustanovením zákona č. 185/2001 Sb., o odpadech, ve znění pozdějších předpisů, v zařízení k tomu určených. 5. Stavba bude provedena právnickou nebo fyzickou osobou mající příslušné oprávnění včetně výkonu odborného dozoru. Ověřená fotokopie tohoto oprávnění bude předložena ke dni kolaudace. 6. Při provádění stavby je nutno dodržet příslušné předpisy týkající se bezpečnosti práce a technických zařízení. 7. Při provádění stavby vodního díla budou dodrženy technické požadavky na stavbu vodovodů a kanalizací podle vyhlášky č. 428/2001 Sb., kterou se provádí zákon č. 274/2001 Sb., o vodovodech a kanalizacích pro veřejnou potřebu a o změně některých zákonů (zákon o vodovodech a kanalizacích). 8. Před zahájením stavby bude na viditelném místě u vstupu na staveniště umístěn štítek "Stavba povolena", který obdrží stavebník, jakmile toto rozhodnutí nabude právní moci. Štítek musí být chráněn před povětrnostními vlivy, aby údaje na něm uvedené zůstaly čitelné a ponechán na staveništi do kolaudace stavby. 9. Veškeré škody způsobené realizací stavby budou řešeny v souladu s občanským nebo obchodním zákoníkem. 10. Stavbou ani jejím provozem nesmí dojít ke zhoršení kvality podzemních nebo povrchových vod. 11. Používané mechanizační prostředky musí být v dobrém technickém stavu a budou dodržována preventivní opatření k zabránění případným úkapům či únikům ropných látek. 12. Při provádění stavby vodního díla musí být dodrženy požadavky dotčených správních úřadů a dotčených organizací: 13. Magistrát města Přerova, Odbor stavebního úřadu a životního prostředí: Oddělení ochrany životního prostředí a památkové péče: - Stavební a technologické parametry zdroje znečištění ovzduší, především jeho kapacita, technické parametry a procesy v něm probíhající, budou při realizaci stavby dodrženy ve shodě s předloženou dokumentací. Provozování a údržba ČOV budou dle výrobcem předepsaných postupů, o nichž budou prováděny záznamy. Tyto záznamy budou v souladu s ustanovením 17 odst. 1, písm. b) zákona č. 201/2012 Sb., o ochraně ovzduší, v platném znění, provozovatelem předloženy na vyžádání příslušnému orgánu ochrany ovzduší. - Překonání vodoteče kanalizací bude v celé délce řešeno bezvýkopovou technologií (protlakem) bez zásahů do břehů a koryta. terén a stávající porost dřevin ve významném krajinném prvku koryto a břehy vodoteče budou dotčeny pouze v úseku podél ČOV vyčištěním v délce 31 m a umístěním výustního objektu. V dotčeném úseku koryta bude terén upraven zeminou a ornicí a oset vhodným travním semenem; budou zde podél břehové hrany jako kompenzace vysazeny geograficky původní druhy dřevin 10 ks stromů (dub letní, jilm habrolistý) 10 ks keřů (kalina obecná, krušina olšová, brslen evropský). Z hlediska ochrany přírody a krajiny dále upozorňujeme na nezbytnost ochrany dřevin rostoucích mimo les ( 7 zákona č. 114/92 Sb.). Ochrana dřevin musí být zajištěna v plném rozsahu v souladu s ČSN Stavbu je třeba situovat tak, aby nezasahovala do kořenové zóny stávajících stromů. Nelze-li to ze závažných důvodů dodržet, výkop v blízkosti dřevin musí být proveden zásadně ručně tak, aby stávající dřeviny chráněné citací ustanovení zákona byly vzdáleny alespoň 2,50 m. Inženýrské sítě musí být v kořenovém prostoru pokládány spodem pod kořeny (protlakem) a s využitím chráničky bez porušení kořenů s průměrem nad 3 cm. V případě, že nebude jiné řešení, než některé dřeviny kácet, je v odůvodněných případech nezbytné povolení příslušného orgánu ochrany přírody podle 8 odst. 1 zákona č. 114/1992 Sb. Vzhledem ke skutečnosti, že při realizaci budou prováděny

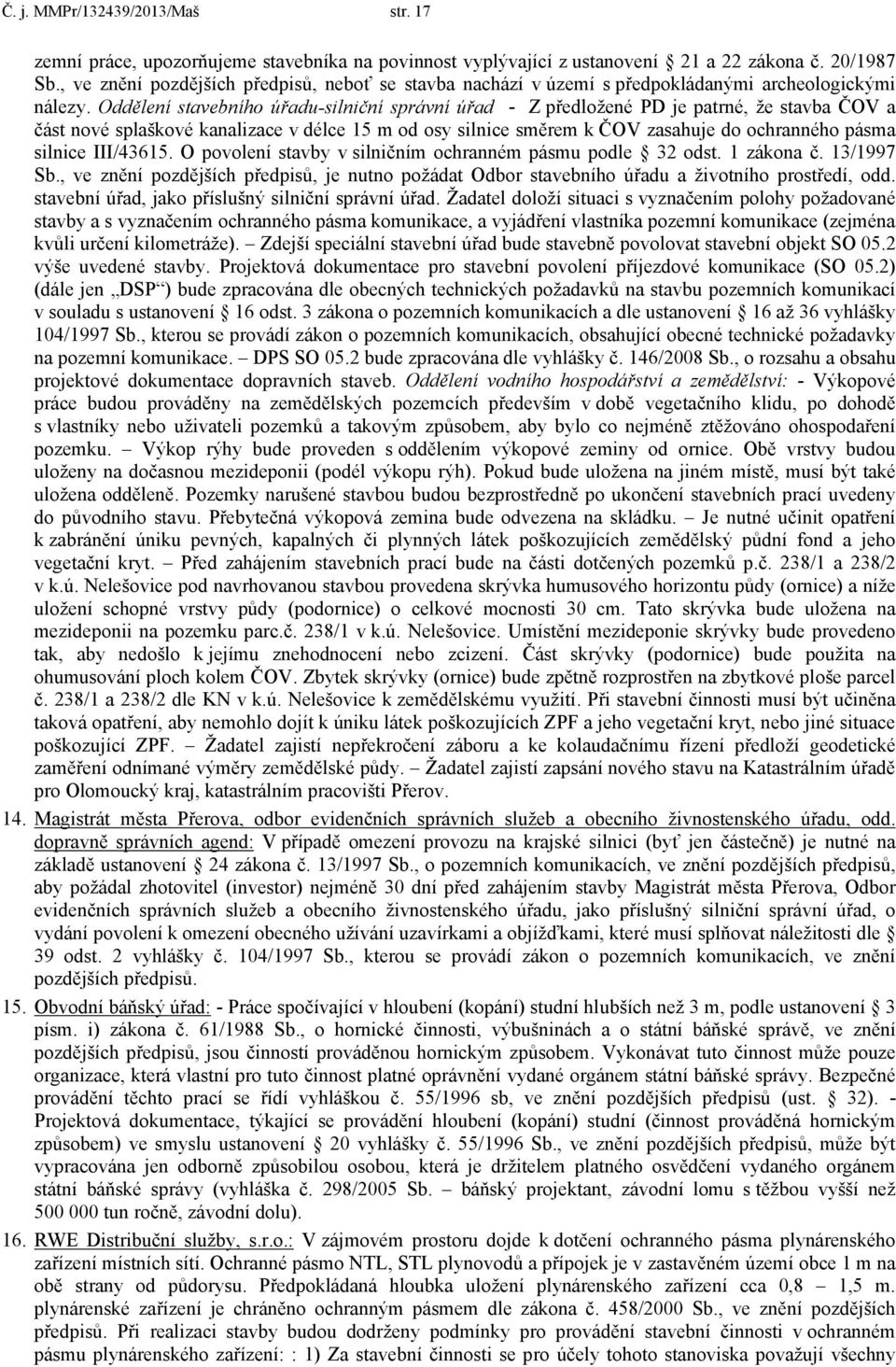

17 Č. j. MMPr/132439/2013/Maš str. 17 zemní práce, upozorňujeme stavebníka na povinnost vyplývající z ustanovení 21 a 22 zákona č. 20/1987 Sb., ve znění pozdějších předpisů, neboť se stavba nachází v území s předpokládanými archeologickými nálezy. Oddělení stavebního úřadu-silniční správní úřad - Z předložené PD je patrné, že stavba ČOV a část nové splaškové kanalizace v délce 15 m od osy silnice směrem k ČOV zasahuje do ochranného pásma silnice III/ O povolení stavby v silničním ochranném pásmu podle 32 odst. 1 zákona č. 13/1997 Sb., ve znění pozdějších předpisů, je nutno požádat Odbor stavebního úřadu a životního prostředí, odd. stavební úřad, jako příslušný silniční správní úřad. Žadatel doloží situaci s vyznačením polohy požadované stavby a s vyznačením ochranného pásma komunikace, a vyjádření vlastníka pozemní komunikace (zejména kvůli určení kilometráže). Zdejší speciální stavební úřad bude stavebně povolovat stavební objekt SO 05.2 výše uvedené stavby. Projektová dokumentace pro stavební povolení příjezdové komunikace (SO 05.2) (dále jen DSP ) bude zpracována dle obecných technických požadavků na stavbu pozemních komunikací v souladu s ustanovení 16 odst. 3 zákona o pozemních komunikacích a dle ustanovení 16 až 36 vyhlášky 104/1997 Sb., kterou se provádí zákon o pozemních komunikacích, obsahující obecné technické požadavky na pozemní komunikace. DPS SO 05.2 bude zpracována dle vyhlášky č. 146/2008 Sb., o rozsahu a obsahu projektové dokumentace dopravních staveb. Oddělení vodního hospodářství a zemědělství: - Výkopové práce budou prováděny na zemědělských pozemcích především v době vegetačního klidu, po dohodě s vlastníky nebo uživateli pozemků a takovým způsobem, aby bylo co nejméně ztěžováno ohospodaření pozemku. Výkop rýhy bude proveden s oddělením výkopové zeminy od ornice. Obě vrstvy budou uloženy na dočasnou mezideponii (podél výkopu rýh). Pokud bude uložena na jiném místě, musí být také uložena odděleně. Pozemky narušené stavbou budou bezprostředně po ukončení stavebních prací uvedeny do původního stavu. Přebytečná výkopová zemina bude odvezena na skládku. Je nutné učinit opatření k zabránění úniku pevných, kapalných či plynných látek poškozujících zemědělský půdní fond a jeho vegetační kryt. Před zahájením stavebních prací bude na části dotčených pozemků p.č. 238/1 a 238/2 v k.ú. Nelešovice pod navrhovanou stavbou provedena skrývka humusového horizontu půdy (ornice) a níže uložení schopné vrstvy půdy (podornice) o celkové mocnosti 30 cm. Tato skrývka bude uložena na mezideponii na pozemku parc.č. 238/1 v k.ú. Nelešovice. Umístění mezideponie skrývky bude provedeno tak, aby nedošlo k jejímu znehodnocení nebo zcizení. Část skrývky (podornice) bude použita na ohumusování ploch kolem ČOV. Zbytek skrývky (ornice) bude zpětně rozprostřen na zbytkové ploše parcel č. 238/1 a 238/2 dle KN v k.ú. Nelešovice k zemědělskému využití. Při stavební činnosti musí být učiněna taková opatření, aby nemohlo dojít k úniku látek poškozujících ZPF a jeho vegetační kryt, nebo jiné situace poškozující ZPF. Žadatel zajistí nepřekročení záboru a ke kolaudačnímu řízení předloží geodetické zaměření odnímané výměry zemědělské půdy. Žadatel zajistí zapsání nového stavu na Katastrálním úřadě pro Olomoucký kraj, katastrálním pracovišti Přerov. 14. Magistrát města Přerova, odbor evidenčních správních služeb a obecního živnostenského úřadu, odd. dopravně správních agend: V případě omezení provozu na krajské silnici (byť jen částečně) je nutné na základě ustanovení 24 zákona č. 13/1997 Sb., o pozemních komunikacích, ve znění pozdějších předpisů, aby požádal zhotovitel (investor) nejméně 30 dní před zahájením stavby Magistrát města Přerova, Odbor evidenčních správních služeb a obecního živnostenského úřadu, jako příslušný silniční správní úřad, o vydání povolení k omezení obecného užívání uzavírkami a objížďkami, které musí splňovat náležitosti dle 39 odst. 2 vyhlášky č. 104/1997 Sb., kterou se provádí zákon o pozemních komunikacích, ve znění pozdějších předpisů. 15. Obvodní báňský úřad: - Práce spočívající v hloubení (kopání) studní hlubších než 3 m, podle ustanovení 3 písm. i) zákona č. 61/1988 Sb., o hornické činnosti, výbušninách a o státní báňské správě, ve znění pozdějších předpisů, jsou činností prováděnou hornickým způsobem. Vykonávat tuto činnost může pouze organizace, která vlastní pro tuto činnost platné oprávnění vydané orgánem státní báňské správy. Bezpečné provádění těchto prací se řídí vyhláškou č. 55/1996 sb, ve znění pozdějších předpisů (ust. 32). - Projektová dokumentace, týkající se provádění hloubení (kopání) studní (činnost prováděná hornickým způsobem) ve smyslu ustanovení 20 vyhlášky č. 55/1996 Sb., ve znění pozdějších předpisů, může být vypracována jen odborně způsobilou osobou, která je držitelem platného osvědčení vydaného orgánem státní báňské správy (vyhláška č. 298/2005 Sb. báňský projektant, závodní lomu s těžbou vyšší než tun ročně, závodní dolu). 16. RWE Distribuční služby, s.r.o.: V zájmovém prostoru dojde k dotčení ochranného pásma plynárenského zařízení místních sítí. Ochranné pásmo NTL, STL plynovodů a přípojek je v zastavěném území obce 1 m na obě strany od půdorysu. Předpokládaná hloubka uložení plynárenského zařízení cca 0,8 1,5 m. plynárenské zařízení je chráněno ochranným pásmem dle zákona č. 458/2000 Sb., ve znění pozdějších předpisů. Při realizaci stavby budou dodrženy podmínky pro provádění stavební činnosti v ochranném pásmu plynárenského zařízení: : 1) Za stavební činnosti se pro účely tohoto stanoviska považují všechny

18 Č. j. MMPr/132439/2013/Maš str. 18 činnosti provádění v ochranném pásmu plynárenského zařízení (tzn. i bezvýkopové technologie). 2) Stavební činnosti v ochranném pásmu plynárenské zařízení je možné realizovat pouze při dodržení podmínek stanovených v tomto stanovisku. Nebudou-li tyto podmínky dodrženy, budou stavební činnosti, popř. úpravy terénu prováděné v ochranném pásmu plynárenského zařízení považovány dle 68 odst. 6 zákona č. 670/2004 Sb., a zákona č. 458/2000 Sb., za činnost bez našeho předchozího souhlasu. Při každé změně projektu nebo stavby (zejména trasy navrhovaných inženýrských sítí) je nutné požádat o nové stanovisko k této změně před zahájením prací. Změny v uložení plynárenského zařízení, osazení plynovodu nebo přípojky chráničkou, případné přeložky vyvolané výše uvedenou stavbou uhradí investor stavby. 3) Před zahájením stavební činnosti v ochranném pásmu plynárenského zařízení bude provedeno vytyčení plynárenského zařízení. vytyčení provede příslušné regionální centrum (formulář a kontakt naleznete na nebo zákaznická linka ). Žádost o vytyčení bude podána minimálně 7 dní před požadovaným vytyčením. Při žádosti uvede žadatel značku (číslo jednací) uvedenou v úvodu tohoto stanoviska. Bez vytyčení a přesného určení uložení plynárenského zařízení nesmí být stavební činnosti zahájeny. Vytyčení plynárenského zařízení považujeme za zahájení stavební činnosti v ochranném pásmu plynárenského zařízení. O provedeném vytyčení bude sepsán protokol. 4) Bude dodržena ČSN , ČSN , TPG tab. 8, zákon č. 458/2000 Sb., v platném znění pozdějších předpisů, případně další předpisy související s uvedenou stavbou. 5) Pracovníci provádějící stavební činnosti budou prokazatelně seznámeni s polohou plynárenského zařízení, rozsahem ochranného pásma a těmito podmínkami. 6) Při provádění stavební činnosti v ochranném pásmu plynárenského zařízení je investor povinen učinit taková opatření, aby nedošlo k poškození plynárenského zařízení nebo ovlivnění jeho bezpečnosti a spolehlivosti provozu. Nebude použito nevhodného nářadí, zemina bude těžena pouze ručně bez použití pneumatických, elektrických, bateriových a motorových nářadí. 7) Odkryté plynárenské zařízení bude v průběhu nebo při přerušení stavební činnosti řádně zabezpečeno proti jeho poškození. 8) V případě použití bezvýkopových technologií (např. protlaku) bude před zahájením stavební činnosti provedeno obnažení plynárenského zařízení v místě křížení. 9) Neprodleně oznámit každé i sebemenší poškození plynárenského zařízení (vč. izolace, signalizačního vodiče, výstražné fólie) na telefon ) Před provedením zásypu výkopu v ochranném pásmu plynárenského zařízení bude provedena kontrola dodržení podmínek stanovených pro stavební činnosti v ochranném pásmu plynárenského zařízení a kontrole plynárenského zařízení. Kontrolu provede zástupce RWE Distribuční služby, s.r.o. (viz kontaktní list). Povinnost kontroly se vztahuje i na plynárenská zařízení, která nebyla odhalena. O provedení kontrole bude sepsán protokol. Bez provedení kontroly nesmí být plynovodní zařízení zasypáno. 11) Plynárenské zařízení bude před zásypem výkopu řádně podsypáno a obsypáno těženým pískem, zhutněno a bude osazena výstražná fólie žluté barvy. Vše v souladu s ČSN EN , TPG , TPG , 12) Neprodleně po skončení stavební činnosti budou řádně osazeny všechny poklopy a nadzemní prvky plynárenského zařízení. 13) Poklopy uzávěrů a ostatních armatur na plynárenském zařízení vč. hlavních uzávěrů plynu (HUP) na odběrném plynovém zařízení udržovat stále přístupné a funkční po celou dobu trvání stavební činnosti. 14) Případné zřizování staveniště, skladování materiálů, stavebních strojů apod. bude realizováno mimo ochranné pásmo plynárenského zařízení (není-li ve stanovisku uvedeno jinak). 15) Bude zachována hloubka uložení plynárenského zařízení (není-li ve stanovisku uvedeno jinak). 16) Při použití nákladních vozidel, stavebních strojů a mechanismů zabezpečit případný přejezd přes plynárenské zařízení uložením panelů v místě přejezdu plynárenského zařízení. 6. ČEZ Distribuce, a.s.: Stavebník zajistí ochranu zařízení energetické společnosti v rozsahu dané zákonem č. 458/2000 Sb., příslušnými ČSN, PNE a níže uvedenými podmínkami tak, aby během stavební činnosti ani jejím následkem nedošlo k jeho poškození. V této souvislosti odpovídá za škody jak na zařízení energetické společnosti, tak za škody vzniklé na zdraví a majetku třetích osob a majetku třetím osobám. Ochranu bezporuchového provozu zařízení energetické společnosti během stavby i po jejím dokončení zajistí sám nebo u svých dodavatelů zejména tím, že beze zbytku splní následující podmínky: Podmínky pro provádění činností v ochranných pásmech podzemních vedení Ochranné pásmo podzemních vedení elektrizační soustavy do 110 kv včetně a vedení řídící, měřící zabezpečovací techniky je stanoveno v 46 odst. (5), zák. č. 458/2000 Sb. v platném znění a činí 1 metr po obou stranách krajního kabelu kabelové trasy, nad 110 kv činí 3 metry po obou stranách krajního kabelu. V ochranném pásmu podzemního vedení je podle 46 odst. (8) a (10) zakázáno: a) zřizovat bez souhlasu vlastníka těchto zařízení stavby či umisťovat konstrukce a jiná podobná zařízení, jakož i uskladňovat hořlavé a výbušné látky, b) provádět bez souhlasu vlastníka zemní práce, c) provádět činnosti, které by mohly ohrozit spolehlivost a bezpečnost provozu těchto zařízení nebo ohrozit život, zdraví či majetek osob, d) provádět činnosti, které by znemožňovaly nebo podstatně znesnadňovaly přístup k těmto zařízením, e) vysazovat trvalé porosty a přejíždět vedení těžkými mechanismy. Pokud stavba nebo stavební činnost zasahuje do ochranného pásma podzemního vedení, je třeba požádat o písemný souhlas vlastníka nebo provozovatele tohoto zařízení na základě 46, odst. 8 a 11

19 Č. j. MMPr/132439/2013/Maš str. 19 zákona 458/2000 Sb. V ochranném pásmu podzemního vedení je třeba dále dodržovat následující podmínky: 1. Dodavatel prací musí před zahájením prací zajistit vytýčení podzemního zařízení a prokazatelně seznámit pracovníky, jichž se to týká, s jejich polohou a upozornit na odchylky od výkresové dokumentace. 2. Výkopové práce do vzdálenosti 1 metr od osy (krajního) kabelu musí být prováděny ručně. 3. V případě provedení sond (ručně) může být tato vzdálenost snížena na 0,5 m. 4. Zemní práce musí být prováděny v souladu s ČSN Návrh a provádění zemního tělesa pozemních komunikací a při zemních pracích musí být dodrženo Nařízení vlády č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. 5. Místa křížení a souběhy ostatních zařízení se zařízeními energetiky musí být vyprojektována a provedena zejména dle ČSN , ČSN EN ,2, ČSN EN , ČSN EN , ČSN a PNE Dodavatel prací musí oznámit příslušnému provozovateli distribuční soustavy zahájení prací minimálně 3 pracovní dny předem. 7. Při potřebě přejíždění trasy podzemních vedení vozidly nebo mechanismy je třeba po dohodě s provozovatelem provést dodatečnou ochranu proti mechanickému poškození. 8. Je zakázáno manipulovat s obnaženými kabely pod napětím. Odkryté kabely musí být za vypnutého stavu řádně vyvěšeny, chráněny proti poškození a označeny výstražnou tabulkou dle ČSN Před záhozem kabelové trasy musí být provozovatel kabelu vyzván ke kontrole uložení. Pokud toto organizace provádějící zemní práce toto neprovede, vyhrazuje si provozovatel distribuční soustavy právo nechat inkriminované místo znovu odkrýt. 10. Při záhozu musí být zemina pod kabely řádně udusána, kabely zapískovány a provedeno krytí proti mechanickému poškození. 11. Bez předchozího souhlasu je zakázáno snižovat nebo zvyšovat vrstvu zeminy nad kabelem. 12. Každé poškození zařízení provozovatele distribuční soustavy musí být okamžitě nahlášeno na Linku pro hlášení poruch Skupiny ČEZ, společnosti ČEZ Distribuce, a.s., , která je k dispozici 24 hodin denně, 7 dní v týdnu. 13. Ukončení stavby musí být neprodleně ohlášeno příslušnému provoznímu útvaru. Po dokončení stavby provozovatel distribuční soustavy nesouhlasí s vyhlášením ochranného pásma nových rozvodů, které jsou budovány, protože se již jedná o práce v ochranném pásmu zařízení provozovatele distribuční soustavy. Případné opravy nebo rekonstrukce na svém zařízení nebude provozovatel distribuční soustavy provádět na výjimku z ochranného pásma nebo na základě souhlasu s činností v tomto pásmu. 14. Případné nedodržení uvedených podmínek bude řešeno příslušným stavebním úřadem nebo nahlášeno Státní energetické inspekci v souladu s 93 zákona č. 458/2000 Sb., v platném znění, jako porušení zákazu provádět činnosti v ochranných pásmech dle 46 téhož zákona. Podmínky pro provádění činností v ochranných pásmech nadzemních vedení Ochranné pásmo nadzemního vedení podle 46 odst. (3), zák. č. 458/2000 Sb. v platném znění je souvislý prostor vymezený svislými rovinami vedenými po obou stranách vedení ve vodorovné vzdálenosti měřené kolmo na vedení, které činí od krajního vodiče vedení na obě strany: a. u napětí nad 1kV a do 35kV včetně, b. pro vodiče bez izolace 7 metrů, (resp. 10 metrů u zařízení postaveného do ), c. pro vodiče s izolací základní 2 metry, d. pro závěsná kabelová vedení 1 metr u napětí nad 35 kv do 110 kv včetně 12 metrů, (resp. 15 metrů u zařízení postaveného do ). V ochranném pásmu nadzemního vedení je podle 46 odst. (8) a (9) uvedeného zákona zakázáno: 1. zřizovat bez souhlasu vlastníka těchto zařízení stavby či umísťovat konstrukce a jiná podobná zařízení, jakož i uskladňovat hořlavé a výbušné látky, 2. provádět bez souhlasu vlastníka zemní práce, 3. provádět činnosti, které by mohly ohrozit spolehlivost a bezpečnost provozu těchto zařízení nebo ohrozit život, zdraví či majetek osob, 4. provádět činnosti, které by znemožňovaly nebo podstatně znesnadňovaly přístup k těmto zařízením, 5. vysazovat chmelnice a nechávat růst porosty nad výšku 3 metry. Pokud stavba nebo stavební činnosti zasahuje do ochranného pásma nadzemního vedení, je třeba požádat o písemný souhlas vlastníka nebo provozovatele zařízení na základě 46 odst. (8)a (11) zákona č. 458/2000 Sb. V ochranných pásmech nadzemního vedení je třeba dále dodržovat následující podmínky: 1. Při pohybu nebo pracích v blízkosti elektrického vedení vysokého napětí se nesmí osoby, předměty, prostředky nemající povahu jeřábu přiblížit k živým částem vodičů blíže než 2 metry (dle ČSN EN ). 2. Jeřáby a jím podobná zařízení musí být umístěna tak, aby v kterékoli poloze byly všechny jejich části mimo ochranné pásmo vedení a musí být zamezeno vymrštění lana. 3. Je zakázáno stavět budovy nebo jiné objekty v ochranných pásmech nadzemních vedení vysokého napětí. 4. Je zakázáno, provádět veškeré pozemní práce, při kterých by byla narušena stabilita podpěrných bodů sloupů nebo stožárů. 5. Je zakázáno upevňovat antény, reklamy, ukazatele apod. pod, přes nebo přímo na stožáry elektrického vedení. 6. Dodavatel prací musí prokazatelně seznámit své pracovníky, jichž se to týká s ČSN EN Pokud není možné dodržet body č.1 až 4., je možné požádat příslušný provozní útvar provozovatele distribuční soustavy o další řešení (zajištění odborného dohledu pracovníka s elektrotechnickou kvalifikací dle vyhl. č. 50/78 Sb., vypnutí a zajištění zařízení, zaizolování živých částí) pokud nejsou tyto podmínky již součástí jiného vyjádření ke konkrétní stavbě. 8. V případě požadavku na vypnutí zařízení po nezbytnou dobu provádění prací je nutné požádat minimálně 20 dní před požadovaným termínem. V případě vedení nízkého napětí je možné též požádat zaizolování části vedení. 9. Případné

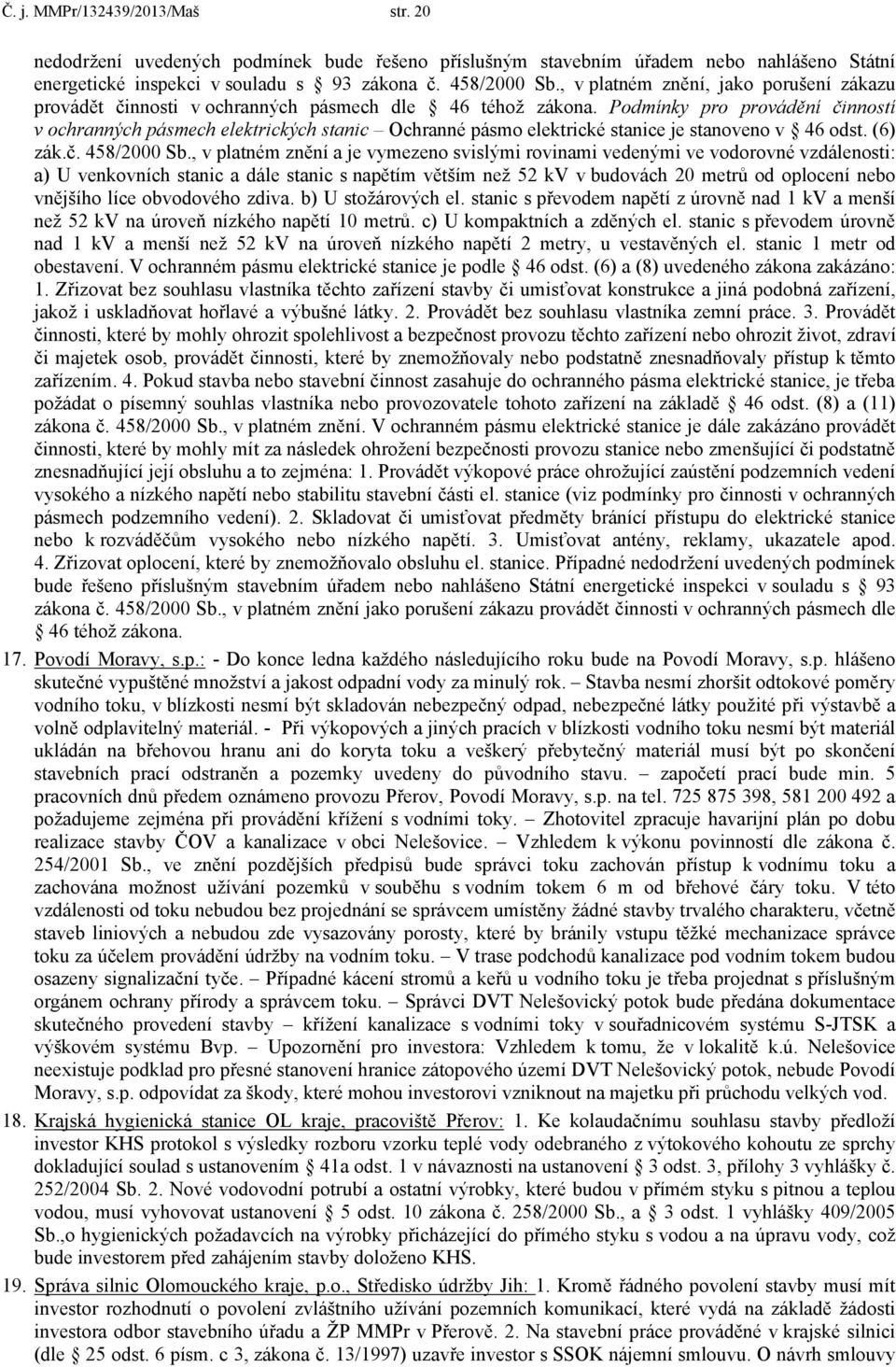

20 Č. j. MMPr/132439/2013/Maš str. 20 nedodržení uvedených podmínek bude řešeno příslušným stavebním úřadem nebo nahlášeno Státní energetické inspekci v souladu s 93 zákona č. 458/2000 Sb., v platném znění, jako porušení zákazu provádět činnosti v ochranných pásmech dle 46 téhož zákona. Podmínky pro provádění činností v ochranných pásmech elektrických stanic Ochranné pásmo elektrické stanice je stanoveno v 46 odst. (6) zák.č. 458/2000 Sb., v platném znění a je vymezeno svislými rovinami vedenými ve vodorovné vzdálenosti: a) U venkovních stanic a dále stanic s napětím větším než 52 kv v budovách 20 metrů od oplocení nebo vnějšího líce obvodového zdiva. b) U stožárových el. stanic s převodem napětí z úrovně nad 1 kv a menší než 52 kv na úroveň nízkého napětí 10 metrů. c) U kompaktních a zděných el. stanic s převodem úrovně nad 1 kv a menší než 52 kv na úroveň nízkého napětí 2 metry, u vestavěných el. stanic 1 metr od obestavení. V ochranném pásmu elektrické stanice je podle 46 odst. (6) a (8) uvedeného zákona zakázáno: 1. Zřizovat bez souhlasu vlastníka těchto zařízení stavby či umisťovat konstrukce a jiná podobná zařízení, jakož i uskladňovat hořlavé a výbušné látky. 2. Provádět bez souhlasu vlastníka zemní práce. 3. Provádět činnosti, které by mohly ohrozit spolehlivost a bezpečnost provozu těchto zařízení nebo ohrozit život, zdraví či majetek osob, provádět činnosti, které by znemožňovaly nebo podstatně znesnadňovaly přístup k těmto zařízením. 4. Pokud stavba nebo stavební činnost zasahuje do ochranného pásma elektrické stanice, je třeba požádat o písemný souhlas vlastníka nebo provozovatele tohoto zařízení na základě 46 odst. (8) a (11) zákona č. 458/2000 Sb., v platném znění. V ochranném pásmu elektrické stanice je dále zakázáno provádět činnosti, které by mohly mít za následek ohrožení bezpečnosti provozu stanice nebo zmenšující či podstatně znesnadňující její obsluhu a to zejména: 1. Provádět výkopové práce ohrožující zaústění podzemních vedení vysokého a nízkého napětí nebo stabilitu stavební části el. stanice (viz podmínky pro činnosti v ochranných pásmech podzemního vedení). 2. Skladovat či umisťovat předměty bránící přístupu do elektrické stanice nebo k rozváděčům vysokého nebo nízkého napětí. 3. Umisťovat antény, reklamy, ukazatele apod. 4. Zřizovat oplocení, které by znemožňovalo obsluhu el. stanice. Případné nedodržení uvedených podmínek bude řešeno příslušným stavebním úřadem nebo nahlášeno Státní energetické inspekci v souladu s 93 zákona č. 458/2000 Sb., v platném znění jako porušení zákazu provádět činnosti v ochranných pásmech dle 46 téhož zákona. 17. Povodí Moravy, s.p.: - Do konce ledna každého následujícího roku bude na Povodí Moravy, s.p. hlášeno skutečné vypuštěné množství a jakost odpadní vody za minulý rok. Stavba nesmí zhoršit odtokové poměry vodního toku, v blízkosti nesmí být skladován nebezpečný odpad, nebezpečné látky použité při výstavbě a volně odplavitelný materiál. - Při výkopových a jiných pracích v blízkosti vodního toku nesmí být materiál ukládán na břehovou hranu ani do koryta toku a veškerý přebytečný materiál musí být po skončení stavebních prací odstraněn a pozemky uvedeny do původního stavu. započetí prací bude min. 5 pracovních dnů předem oznámeno provozu Přerov, Povodí Moravy, s.p. na tel , a požadujeme zejména při provádění křížení s vodními toky. Zhotovitel zpracuje havarijní plán po dobu realizace stavby ČOV a kanalizace v obci Nelešovice. Vzhledem k výkonu povinností dle zákona č. 254/2001 Sb., ve znění pozdějších předpisů bude správci toku zachován přístup k vodnímu toku a zachována možnost užívání pozemků v souběhu s vodním tokem 6 m od břehové čáry toku. V této vzdálenosti od toku nebudou bez projednání se správcem umístěny žádné stavby trvalého charakteru, včetně staveb liniových a nebudou zde vysazovány porosty, které by bránily vstupu těžké mechanizace správce toku za účelem provádění údržby na vodním toku. V trase podchodů kanalizace pod vodním tokem budou osazeny signalizační tyče. Případné kácení stromů a keřů u vodního toku je třeba projednat s příslušným orgánem ochrany přírody a správcem toku. Správci DVT Nelešovický potok bude předána dokumentace skutečného provedení stavby křížení kanalizace s vodními toky v souřadnicovém systému S-JTSK a výškovém systému Bvp. Upozornění pro investora: Vzhledem k tomu, že v lokalitě k.ú. Nelešovice neexistuje podklad pro přesné stanovení hranice zátopového území DVT Nelešovický potok, nebude Povodí Moravy, s.p. odpovídat za škody, které mohou investorovi vzniknout na majetku při průchodu velkých vod. 18. Krajská hygienická stanice OL kraje, pracoviště Přerov: 1. Ke kolaudačnímu souhlasu stavby předloží investor KHS protokol s výsledky rozboru vzorku teplé vody odebraného z výtokového kohoutu ze sprchy dokladující soulad s ustanovením 41a odst. 1 v návaznosti na ustanovení 3 odst. 3, přílohy 3 vyhlášky č. 252/2004 Sb. 2. Nové vodovodní potrubí a ostatní výrobky, které budou v přímém styku s pitnou a teplou vodou, musí vyhovovat ustanovení 5 odst. 10 zákona č. 258/2000 Sb., a 3 odst. 1 vyhlášky 409/2005 Sb.,o hygienických požadavcích na výrobky přicházející do přímého styku s vodou a na úpravu vody, což bude investorem před zahájením stavby doloženo KHS. 19. Správa silnic Olomouckého kraje, p.o., Středisko údržby Jih: 1. Kromě řádného povolení stavby musí mít investor rozhodnutí o povolení zvláštního užívání pozemních komunikací, které vydá na základě žádosti investora odbor stavebního úřadu a ŽP MMPr v Přerově. 2. Na stavební práce prováděné v krajské silnici (dle 25 odst. 6 písm. c 3, zákona č. 13/1997) uzavře investor s SSOK nájemní smlouvu. O návrh smlouvy
