Elektrizační soustava

Transkript

1 Elektrizační soustava A2B13PEL 2015 PEL 1

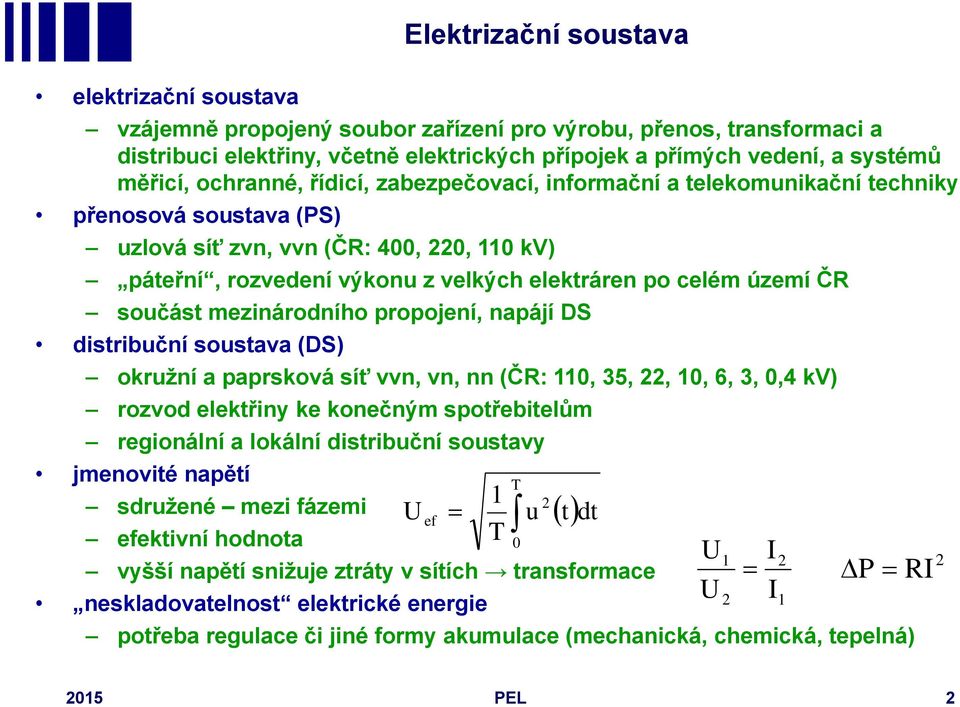

2 Elektrizační soustava elektrizační soustava vzájemně propojený soubor zařízení pro výrobu, přenos, transformaci a distribuci elektřiny, včetně elektrických přípojek a přímých vedení, a systémů měřicí, ochranné, řídicí, zabezpečovací, informační a telekomunikační techniky přenosová soustava (PS) uzlová síť zvn, vvn (ČR: 400, 220, 110 kv) páteřní, rozvedení výkonu z velkých elektráren po celém území ČR součást mezinárodního propojení, napájí DS distribuční soustava (DS) okružní a paprsková síť vvn, vn, nn (ČR: 110, 35, 22, 10, 6, 3, 0,4 kv) rozvod elektřiny ke konečným spotřebitelům regionální a lokální distribuční soustavy jmenovité napětí T sdružené mezi fázemi 1 2 U ef u t dt efektivní hodnota T 0 U1 I vyšší napětí snižuje ztráty v sítích transformace 2 2 P RI U neskladovatelnost elektrické energie 2 I1 potřeba regulace či jiné formy akumulace (mechanická, chemická, tepelná) 2015 PEL 2

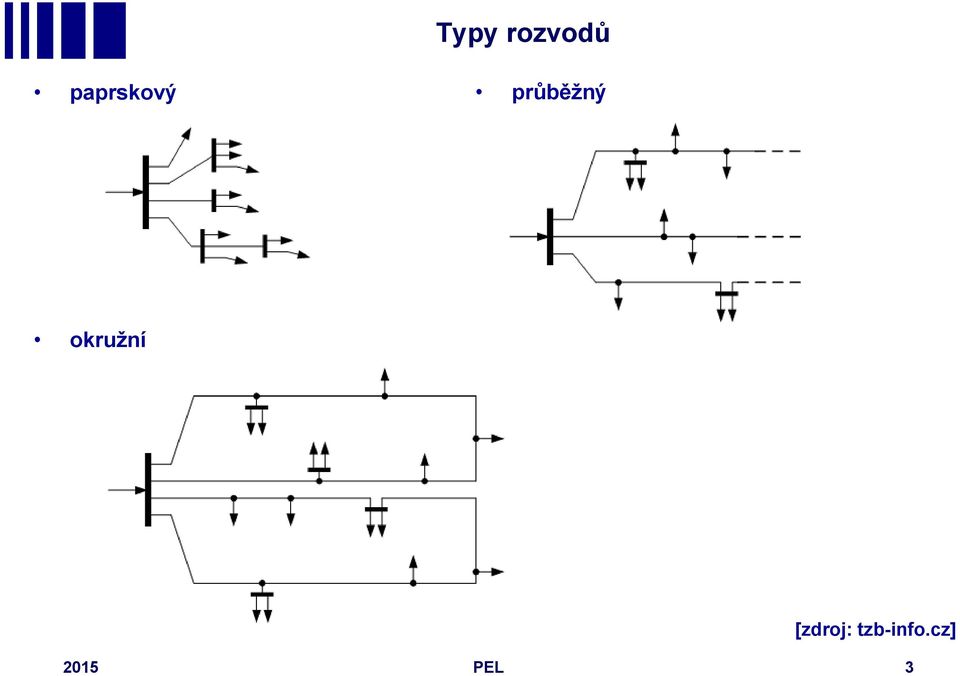

3 Typy rozvodů paprskový průběžný okružní [zdroj: tzb-info.cz] 2015 PEL 3

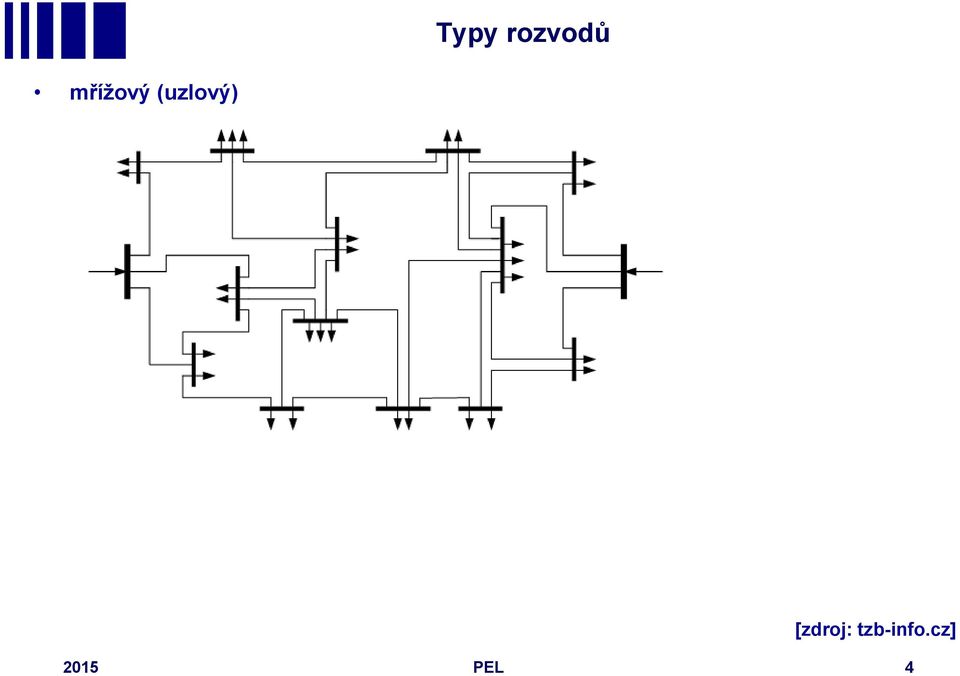

4 Typy rozvodů mřížový (uzlový) [zdroj: tzb-info.cz] 2015 PEL 4

5 Přenosová soustava [zdroj: ČEPS] 2015 PEL 5

6 Přenosová soustava PS představuje subsystém elektrizační soustavy ČR, který propojuje všechny významné subjekty v soustavě a zajišťuje rozhodující podíl zahraniční spolupráce. Jedná se o přirozený monopol (jediná licence ERÚ). Provozovatel přenosové soustavy (PPS) ČEPS, a.s. zajišťuje přenos elektřiny, provoz, údržbu a rozvoj přenosové soustavy, dispečerské řízení elektrizační soustavy ČR v reálném čase. odpovídá za bezpečný a spolehlivý provoz PS a za její údržbu, obnovu a rozvoj včetně jejích mezisystémových propojení poskytuje přenosové služby pro uživatele přenosové soustavy zajišťuje řízení toků elektřiny v PS při respektování přenosů elektřiny mezi propojenými soustavami ostatních států a ve spolupráci s provozovateli distribučních soustav zprostředkovává i zajišťuje systémové služby podmiňující bezpečný a spolehlivý provoz ES ČR Technicky řídí systémové služby, jako je regulace výkonu a kmitočtu, regulace napětí a jalového výkonu a řídí potřebné výkonové rezervy. Jako systémovou službu dále zpracovává a testuje plán obrany PS proti šíření poruch a plán obnovy elektrizační soustavy po rozsáhlých systémových poruchách PEL 6

7 Přenosová soustava Dispečerská služba (Praha - Bohdalec) zajištění okamžité rovnováhy mezi výrobou a spotřebou elektřiny v ES ČR při respektování sjednaných plánů výměn elektřiny s provozovateli sousedních ES řízení toků v ES ve spolupráci s PDS, výrobci a zahraničními PPS optimalizaci napěťových poměrů v PS realizaci plánovaných vypínání prvků ES dálkové ovládání ve stanicích PS řešení havarijních stavů v PS Soustava 400 a 220 kv v ČR je koncipována tak, aby v splňovala kritérium (N - 1). Přísnější požadavky jsou kladené na zapojení jaderných elektráren. Schopnost soustavy udržet dovolené parametry chodu po výpadku jednoho prvku (vedení, transformátor, elektrárenský blok ap.), přičemž může dojít ke krátkodobému lokálnímu omezení výroby nebo spotřeby PEL 7

8 Přenosová soustava 5503 km vedení 110 kv až 400 kv kompenzační tlumivky 1346 MVAr transformační vazby 400/220 kv Hradec Z (500 MVA) Čechy střed (500 MVA) Sokolnice (500 MVA) Prosenice (500 MVA) transformace PS/110 kv 220/110 kv 200 MVA 400/110 kv 250, 350 MVA do budoucna 350 MVA autotransformátory [zdroj: ČEPS] 2015 PEL 8

9 Rozvoj PS [zdroj: ČEPS] 2015 PEL 9

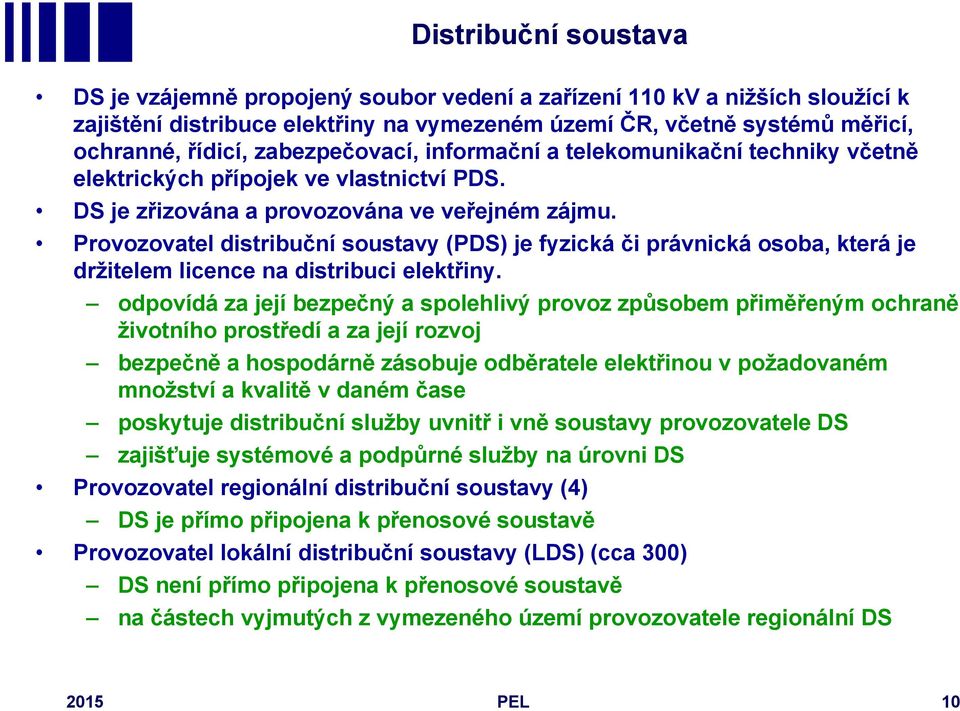

10 Distribuční soustava DS je vzájemně propojený soubor vedení a zařízení 110 kv a nižších sloužící k zajištění distribuce elektřiny na vymezeném území ČR, včetně systémů měřicí, ochranné, řídicí, zabezpečovací, informační a telekomunikační techniky včetně elektrických přípojek ve vlastnictví PDS. DS je zřizována a provozována ve veřejném zájmu. Provozovatel distribuční soustavy (PDS) je fyzická či právnická osoba, která je držitelem licence na distribuci elektřiny. odpovídá za její bezpečný a spolehlivý provoz způsobem přiměřeným ochraně životního prostředí a za její rozvoj bezpečně a hospodárně zásobuje odběratele elektřinou v požadovaném množství a kvalitě v daném čase poskytuje distribuční služby uvnitř i vně soustavy provozovatele DS zajišťuje systémové a podpůrné služby na úrovni DS Provozovatel regionální distribuční soustavy (4) DS je přímo připojena k přenosové soustavě Provozovatel lokální distribuční soustavy (LDS) (cca 300) DS není přímo připojena k přenosové soustavě na částech vyjmutých z vymezeného území provozovatele regionální DS 2015 PEL 10

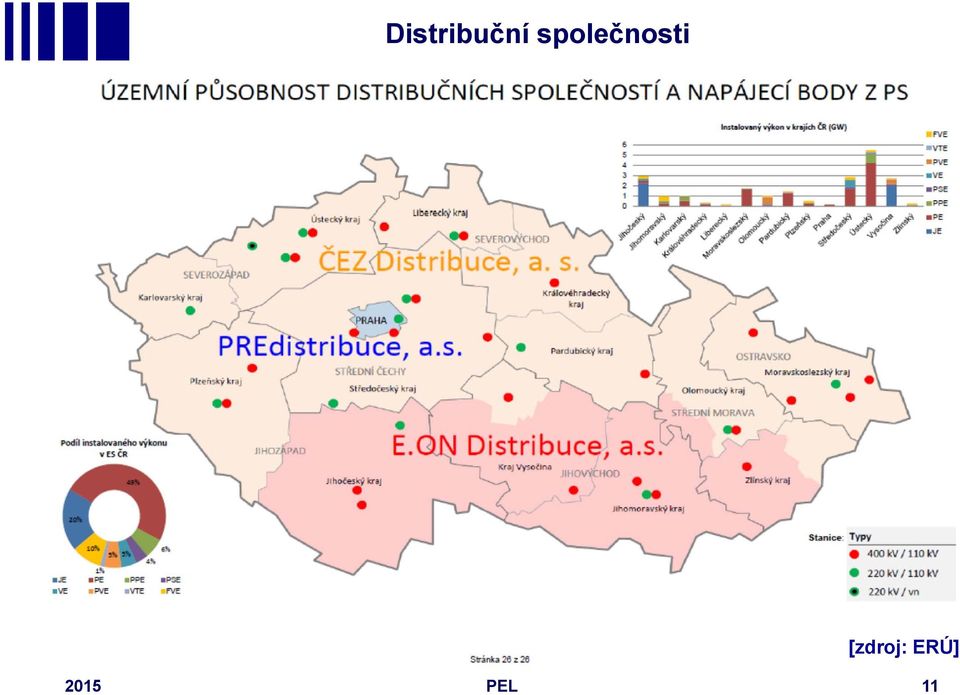

11 Distribuční společnosti [zdroj: ERÚ] 2015 PEL 11

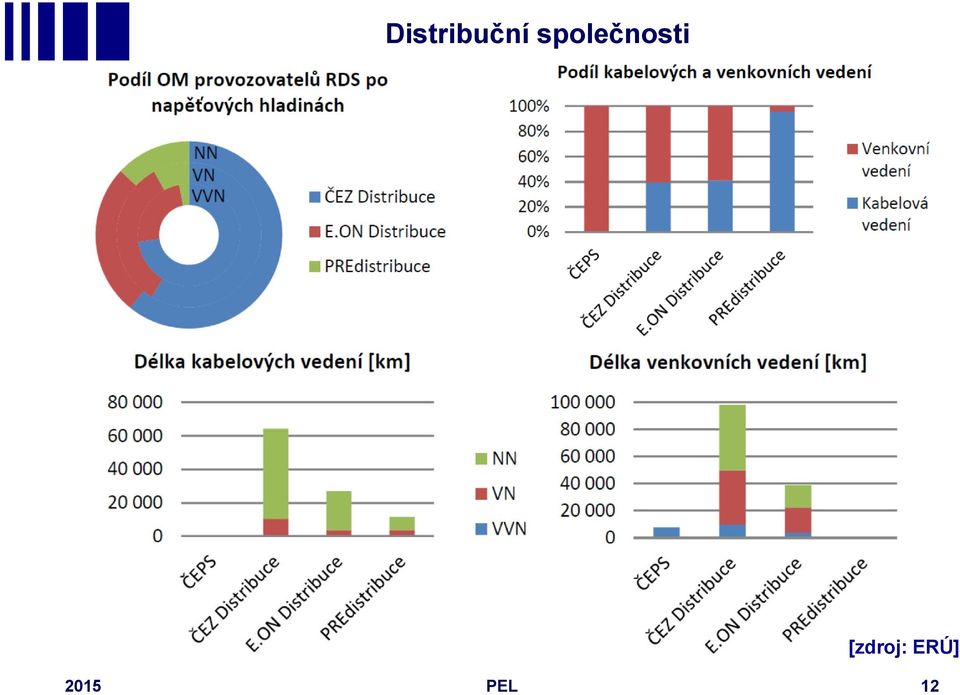

12 Distribuční společnosti [zdroj: ERÚ] 2015 PEL 12

13 Praha 2015 PEL 13

14 Výroba elektrické energie přeměna primární energie chemická (fosilní paliva, biomasa), jaderná, mechanická (voda, vítr), sluneční výroba centralizovaná relativně malý počet zdrojů o velkém výkonu nízká cena za 1 kw instalovaného výkonu negativní dopad výpadku velkého zdroje na síť přeprava elektřiny na velké vzdálenosti znamená větší ztráty rozptýlená výpadek marginálně neovlivňuje kvalitu elektrické energie v síti elektřina je vyráběna v místě spotřeby, odpadají přenosové ztráty neodpovídá historické koncepci distribučních soustav možné problémy s připojitelností (napětí, přetížení, zpětné vlivy) elektrárny systémové zapojení do systémů regulace P/f, U/Q nepredikovatelné (OZE) 2015 PEL 14

15 Struktura instalovaného výkonu v ČR ES ČR parní el. (PE) MW 49,3 % paroplynové el. (PPE) MW 6,2 % plynové a spalovací el. (PSE) 850 MW 3,9 % vodní el. (VE) MW 4,9 % přečerpávací vodní el. (PVE) MW 5,4 % jaderné el. (JE) MW 19,6 % větrné (VTE) 277 MW 1,3 % fotovoltaické (FVE) MW 9,4 % CELKEM MW 100,0 % pozn.: PE: ČU, HU, biomasa, ostatní plynná a pevná paliva PPE, PSE: ZP, bioplyn, biomasa PE, JE, PPE, PSE: tepelné oběhy, účinnost % (KVET vyšší) napětí generátorů (měničů) zvyšováno přes TRF do PS, DS 2015 PEL 15

16 Vývoj instalovaného výkonu [zdroj: ERÚ] 2015 PEL 16

17 Struktura instalovaného výkonu [zdroj: ČEPS] 2015 PEL 17

18 Bilance elektrické energie - terminologie spotřeba = zatížení výkon na přečerpání v PVE výroba elektřiny brutto = celková výroba elektřiny na svorkách generátorů výroba elektřiny netto = výroba elektřiny brutto vlastní spotřeba na výrobu elektřiny saldo bilanční suma zahraničních výměn elektrické energie. Je to rozdíl mezi celkovým dovozem elektřiny a celkovým vývozem elektřiny. Kladná hodnota představuje převahu dovozu elektřiny nad vývozem a záporná převahu vývozu nad dovozem. spotřeba elektřiny brutto = výroba elektřiny brutto celkem + saldo ES ČR spotřeba elektřiny netto = (výroba elektřiny brutto celkem + saldo ES ČR) (vlastní spotřeba na výrobu elektřiny + ztráty v sítích + spotřeba na přečerpání v PVE) 2015 PEL 18

19 Roční bilance elektřiny (2014) výroba elektřiny brutto VS využití Pn PE GWh 51,7 % 9,3 % 47 % PPE GWh 2,6 % 0,7 % 11 % PSE GWh 4,1 % 6,6 % 21 % VE GWh 2,3 % 0,9 % 10 % PVE GWh 1,2 % 1,5 % 2 % JE GWh 35,2 % 5,6 % 81 % VTE 477 GWh 0,6 % 1,7 % 20 % FVE GWh 2,5 % 0,8 % 12 % celkem GWh 100,0 % roční bilance tuzemská spotřeba netto GWh 67,8 % čerpání v PVE GWh 1,6 % ztráty v sítích GWh 4,5 % (v PS 831 GWh 0,9 %) vlastní spotřeba na výrobu GWh 7,1 % export import GWh 19,0 % výroba brutto GWh 100,0 % výroba brutto v KVET GWh 2015 PEL 19

20 Instalovaný výkon a energie Instalovaný výkon a energie PE PPE PSE VE PVE JE VTE FVE Pn (%) W (%) [zdroj: ERÚ] 2015 PEL 20

21 OZE [zdroj: ERÚ] 2015 PEL 21

22 OZE (FVE + VTE) [zdroj: ČEPS] 2015 PEL 22

23 Vývoj výroby a spotřeby 2015 PEL [zdroj: ERÚ] 23

24 Vývoj spotřeby [zdroj: ČEPS] 2015 PEL 24

25 Vývoj výroby brutto [zdroj: ČEPS] 2015 PEL 25

26 Vývoj výroby brutto [zdroj: ERÚ] 2015 PEL 26

27 Vývoj exportu a importu [zdroj: ČEPS] 2015 PEL 27

28 Spotřeba (2012) průměrná brutto spotřeba (MW) v pracovních dnech [zdroj: ERÚ] 2015 PEL 28

29 Zatížení PS (2014) [zdroj: ČEPS] 2015 PEL 29

30 Spotřeba týdenní brutto spotřeba (GWh) bez přečerpání v PVE [zdroj: ERÚ] 2015 PEL 30

31 Týdenní spotřeba říjen 2015 [zdroj: ČEPS] 2015 PEL 31

32 Denní diagram zatížení (neděle) [zdroj: ČEPS] 2015 PEL 32

33 Denní diagram zatížení (středa) [zdroj: ČEPS] 2015 PEL 33

34 DDZ ve dnech s ročními extrémy (2014) roční maximum: MW dne v 16:00 roční minimum: MW dne v 5:00 [zdroj: ČEPS] 2015 PEL 34

35 Hodnoty v PS (2014) spotřeba brutto - okamžité hodinové hodnoty roční maximum: MW dne v 16:37 roční minimum: MW dne v 4:52 Spotřeba brutto je definována (historicky) jako: výroba ± saldo - čerpání. kmitočet - 1 minutové hodnoty roční maximum: 50,128 Hz dne v 20:54 roční minimum: 49,869 Hz dne v 20:02 Kmitočet je celosystémový parametr propojených soustav ENTSO-E. Dopad na jeho hodnoty mají zejména velké poruchy v přenosových soustavách. odchylka salda ACE - 1 minutové hodnoty roční maximum: 1042 MW dne v 20:40 roční minimum: MW dne v 6:00 ACE (Area Control Error) je vypočítáváno ze skutečné odchylky salda předávaných výkonů korigované na odchylku kmitočtu. Kladné odchylky ACE (neplánovaný import) souvisejí většinou s výpadky výroby velkých bloků, záporné odchylky (neplánovaný export) souvisejí zejména s odstavováním čerpání PVE PEL 35

36 Čára trvání zatížení (2014) [zdroj: ERÚ] 2015 PEL 36

37 Frekvence v ES [zdroj: ČEPS] 2015 PEL 37

38 Frekvence v ES [zdroj: ČEPS] 2015 PEL 38

39 Regulační odchylka (ACE) [zdroj: ČEPS] 2015 PEL 39

40 Kvalita elektřiny v PS ukazatele nepřetržitosti dle vyhlášky č. 540/2005 Sb. průměrná doba trvání 1 přerušení přenosu elektřiny (min) nedodaná elektrická energie (MWh) (přes PS GWh v roce 2014) 2015 PEL [zdroj: ERÚ] 40

41 Kvalita elektřiny v DS ukazatele nepřetržitosti dle vyhlášky č. 540/2005 Sb. SAIFI (System Average Interruption Frequency Index) průměrný počet přerušení distribuce elektřiny u zákazníků SAIDI (System Average Interruption Duration Index) průměrná souhrnná doba trvání přerušení distribuce elektřiny u zákazníků CAIDI (Customer Average Interruption Duration Index) průměrná doba trvání jednoho přerušení distribuce elektřiny u zákazníků (= SAIDI / SAIFI) důležitý profil DS (kabelizace, způsob zapojení, hustota odběru, geografické podmínky, počet zákazníků) 2015 PEL [zdroj: ERÚ] 41

42 Kvalita elektřiny v DS [zdroj: ERÚ] 2015 PEL 42

43 Profil DS [zdroj: ERÚ] 2015 PEL 43

44 Mezinárodní propojení ES výhody možnost udržování menších výkonových záloh, zvláště pro primární regulaci jednodušší a méně provozně náročné řešení provozních stavů bezprostředně po výpadcích elektrárenských bloků výskyt menších odchylek frekvence a tedy vyšší kvalita dodávané elektrické energie možnost havarijní výpomoci mezi soustavami zvýšení spolehlivosti, jednodušší řešení poruchových stavů a menší náchylnost k jejich výskytu optimalizace využití instalovaných kapacit, účast na mezinárodním obchodě s elektrickou energií povinnosti každé synchronně propojené soustavy systém primární a sekundární regulace spolehlivostní kritérium N-1 minimalizace jalových toků po mezistátních vedení systém frekvenčního odlehčování min. 2 přenosová vedení mezi soustavami s dostatečnou kapacitou plán obrany proti šíření poruch a plán obnovy po poruše typu black-out 2015 PEL 44

45 Mezinárodní propojení ES v Evropě 2015 PEL 45

46 ENTSO-E European Network of Transmission System Operators for Electricity (od r. 2009) 41 PPS z 34 evropských zemí 424 TWh výměny mezi členskými PPS 532 milionů spotřebitelů GW instalovaný výkon TWh spotřeba km přenosových linek = UCTE + NORDEL + BALTSO + ATSOI + UKTSOA + ETSO 5 synchronních oblastí a 2 izolované systémy (Island, Kypr) propojeny DC vedením UCTE (ENTSO-E RGCE = Regional Group Continental Europe) od r jeden z nejrozsáhlejších synchronně pracujících elektrických systémů na světě decentralizované řízení podle technických pravidel, bez supercentra 2015 PEL [zdroj: ENTSO-E] 46

47 ENTSO-E 2015 PEL [zdroj: ENTSO-E] 47

48 ENTSO-E mezinárodní propojení 2015 PEL [zdroj: ENTSO-E] 48

49 ENTSO-E spotřeba vlivy meteorologické ekonomické účinnost 2015 PEL [zdroj: ENTSO-E] 49

50 ENTSO-E výroba 2015 PEL [zdroj: ENTSO-E] 50

51 ENTSO-E výroba (2013) 2015 PEL [zdroj: ENTSO-E] 51

52 ENTSO-E exporty a importy (2014) 2015 PEL 52 [zdroj: ENTSO-E]

53 ENTSO-E exporty a importy (2014) 2015 PEL 53 [zdroj: ENTSO-E]

54 Přeshraniční toky (2014) 2015 PEL [zdroj: ČEPS] 54

55 událost , oscilace uvnitř systému Frekvence ENTSO-E CE 2015 PEL 55 [zdroj: ENTSO-E]

56 Regulace činného výkonu a frekvence Neskladovatelnost elektřiny jeden ze základních problémů zajištění plynulé dodávky elektrické energie výroba musí probíhat v době, kdy se uskutečňuje spotřeba (V každý časový okamžik musí být v ES udržována rovnováha mezi výrobou a spotřebou energie.) Sv (t) = Ss (t) + Sz (t) + Sa (t) Určující je bilance činného výkonu, která se promítá do změny kmitočtu. Prvky ES jsou konstruovány pro provoz při jmenovitém kmitočtu 50 Hz. Regulace P-f je globální na úrovni propojených soustav. Regulace P vybraných elektráren. ENTSO-E CE: výkonové číslo cca MW/Hz Význam udržení f Pokles frekvence může vyvolat vibrační namáhání na lopatkách NT dílů parních turbín nedovolený provoz elektráren. Konstantní otáčky motorů (AM) jsou důležité pro spolehlivý provoz elektráren, který silně závisí na funkčnosti pomocných technologických okruhů palivo, napájecí a chladicí voda, vzduch pro spalování (čerpadla, ventilátory při poklesu f ztrácejí výkon) Frekvence slouží pro časové značky řady zařízení a systémů vyžadující synchronní čas (důležité je regulovat nejen f, ale také její integrál) PEL 56

57 statické charakteristiky Regulace činného výkonu a frekvence 2015 PEL 57

58 Regulace napětí a jalových výkonů V elektrizační soustavě platí silná závislost mezi jalovým výkonem a napětím. Û f ẐÎ RP XQ 3U f XP RQ j 3U f IND KAP Hlavními cíli regulace U a Q jsou Snížení technických ztrát v provozované distribuční soustavě a dalších nákladů provozního a investičního charakteru. nižší napětí vyšší proud vyšší napětí izolační systémy Zajištění kvality dodávky elektřiny odběratelům (stabilita napětí). Další důležitou fyzikální vlastností je lokální charakter napětí. Prakticky to znamená, že napětí může být v každém uzlu soustavy jiné. Regulátor napětí a jalových výkonů je možné implementovat decentralizovaným způsobem, kdy každý uzel soustavy s možností změny dodávky jalového výkonu má vlastní regulátor. Stručně řečeno, změnou dodávky jalového výkonu do uzlu soustavy se dosáhne změny napětí v tomto uzlu a uzlech elektricky blízkých PEL 58

59 Regulace napětí a jalových výkonů Tato změna napětí závisí nejen na velikosti změny dodávky jalového výkonu, ale také na aktuálním zapojení daného uzlu. V této souvislosti se mluví o tzv. elektrické tvrdosti uzlu (KQ), což je množství Q potřebné ke změně napětí o 1 kv v daném uzlu. Velikost KQ se liší s ohledem na napěťovou hladinu pro různé uzly stejné napěťové hladiny podle různé skladby zatížení v jednotlivých uzlech Skladbou zatížení se rozumí poměrné části zatížení ohmického, induktivního a kapacitního charakteru. Napětí v uzlech PS se má pohybovat uvnitř povoleného rozsahu : 400 kv ± 5 %, 220 kv ± 10 % a 110 kv ± 10 % 2015 PEL 59

60 Regulace napětí a jalových výkonů Pilotní uzly v ČR 8 x 400 kv, 2 x 220 kv citlivost cca 40 MVAr/kV na 400 kv, MVAr/kV na 220 kv 2015 PEL 60

61 Regulace napětí a jalových výkonů Způsoby regulace Q generátorů, tlumivky, přepínače odboček TRF (pod zatížením 110/vn; bez zatížení vn/nn) 2015 PEL 61

62 Systémové služby (SyS) = služby zajišťující kvalitu, bezpečnost a spolehlivost dodávky elektřiny z ES definovány v Kodexu přenosové soustavy (i požadavky ENTSO-E RGCE) udržování kvality elektřiny udržování výkonové rovnováhy v reálném čase obnovení provozu dispečerské řízení technicko-organizační prostředky pro zajištění SyS udržování výkonové zálohy pro primární regulaci frekvence (PR) sekundární regulace frekvence a předávaných výkonů (SR) terciární regulace výkonu využití dispečerské zálohy sekundární regulace napětí (ASRU) terciární regulace napětí zajištění stability přenosu obnovování provozu po úplném nebo částečném rozpadu soustavy (ztrátě napájení) zajištění kvality napěťové sinusovky 2015 PEL 62

63 Systémové služby jsou zajišťovány jednak prostředky PS a jednak prostřednictvím jednotlivých uživatelů PS, kteří poskytují PpS pro zajištění SyS obstarává PPS podpůrné služby dvěma způsoby: nákupem od zdrojů těchto služeb v ES ČR i v okolních soustavách vlastními prostředky (regulace Q, obrana proti šíření poruch) každý odběratel platí regulovanou cenu za SyS (Kč/MWh) podle sazeb ERÚ 2015: 105,27 Kč/MWh (bez DPH) 2015 PEL 63

64 Podpůrné služby = služby nutné k provozování ES a pro zajištění kvality a spolehlivosti dodávky el., tj. k zajištění systémových služeb Požadavky na PpS: měřitelnost se stanovenými kvantitativními parametry a způsobem měření garantovaná dostupnost služby během denního, týdenního a ročního cyklu s možností vyžádat si inspekci certifikovatelnost stanovený způsob prokazování schopnosti poskytnout služby pomocí periodických testů možnost průběžné kontroly poskytování Každý nový zdroj nad 30 MW musí poskytovat PpS (dle EZ) PEL 64

65 Podpůrné služby Primární regulace f bloku (PR) Sekundární regulace P bloku (SR) Minutová záloha (MZt) Rychle startující 15-ti minutová záloha (QS15) Snížení výkonu (SV30) Sekundární regulace U/Q (SRUQ) Schopnost ostrovního provozu (OP) Schopnost startu ze tmy (BS) Kromě podpůrných služeb obstarávaných v ES ČR využívá ČEPS pro systémovou službu Udržování výkonové rovnováhy v reálném čase dále: regulační energii obstaranou na domácím trhu v ČR regulační energii obstaranou na vyrovnávacím trhu regulační energie ze zahraničí formou operativní dodávky elektřiny ze zahraničí a do zahraničí na úrovni PS havarijní výpomoc ze synchronně propojených PS dodávka negarantované regulační energie ze zahraničí dodávka garantované regulační energie ze zahraničí dodávka regulační energie ze zahraničí v rámci spolupráce na úrovni PPS 2015 PEL 65

66 SyS Primární regulace Na úrovni propojených soustav RGCE jsou PR a SR základní systémové služby Požadavek na PR vychází z návrhové výpadku zdroje 3000 MW, který nesmí způsobit pokles frekvence o více než 200 mhz (cílem je zastavení růstu odchylky frekvence) Předepsaná hodnota PR v ES odpovídá podílu vyrobené el. energie dané ES k součtu celkové vyrobené el. energie všech propojených soustav za uplynulý rok na ES ČR připadá cca 84 MW i v okamžiku výpadku zdroje zapojeného v PR hodnota se zvyšuje o největší jednotkový rozsah zapojené PR (10 MW) splnění spolehlivostního kritéria n-1 PR musí vyregulovat odchylku do 30 s po výpadku PR funguje autonomně v regulačních oblastech (daná sumární záloha a statika) generátory zapojené do PR reagují pouze na změnu f nezávisle na dalších vlivech Automatická SyS na úrovni RGCE založená na principu solidarity při narušení rovnováhy mezi výrobou a spotřebou se na vyrovnání odchylky podílejí všechny zdroje propojených soustav, které jsou do systému PR frekvence zapojeny (ostatní regulují na původní výkon) až do doby, kdy soustava, v níž regulační odchylka (ACE) vznikla, tuto odchylku zreguluje 2015 PEL 66

67 SyS Primární regulace Rychlost aktivování primární regulační rezervy [zdroj: ENTSO-E] 2015 PEL 67

68 SyS Sekundární regulace f a salda předávaných výkonů Centrálně koordinovaná SyS na úrovni ES ČR, zajišťovaná PPS Cílem je udržovat saldo předávaných výkonů s propojenými soustavami na sjednané hodnotě (ACE = 0) a frekvenci na jmenovité hodnotě Výše odvozena od max. denní brutto spotřeby a velikosti instalovaného výkonu největšího bloku v soustavě Zajišťuje automatický sekundární regulátor frekvence a předávaných výkonů na dispečinku PS prostřednictvím terminálů elektráren a hraničních rozvoden regulační odchylka je rozdělena na všechny zdroje poskytující SR v poměru šířek pásem pro SR odchylka musí být vyregulována do 15 min od svého vzniku do SR se počítá jakýkoliv výkon dostupný do 15 min - točivá záloha, rychle startující studená záloha (VE, PVE, PSE), havarijní výpomoc ze zahraniční soustavy V rámci RGCE je založena na principu neintervence vzniklou odchylku dorovná pouze soustava (reg. oblast), v níž odchylka vznikla vyregulováním odchylky dojde k obnově PR zálohy tj. návrat primárních regulátorů turbín na střed regulačního pásma a frekvence na 50 Hz ACE = P + K* f (MW) 2015 PEL 68

69 SyS Regulace napětí Lokální služba udržování zadaného U v pilotním uzlu PS (DS) prostřednictvím prvků PS (DS) hladinové regulace transformátorů, tlumivky, synchronní kompenzátory, řízení výroby jalové energie ve zdrojích Terciární regulace napětí koordinuje zadaná napětí v pilotních uzlech pro bezpečný a ekonomický provoz ES jako celku, dispečink PPS Sekundární regulace napětí (ASRU) automaticky udržuje zadané napětí v pilotním uzlu přenosové soustavy. Zadané napětí je určeno terciární regulací napětí. automatický regulátor napětí (ARN) + skupinový regulátor Q (rozděluje na bloky) ARN v elektrárně ARN v rozvodně skupinový regulátor Q v elektrárně sekundární regulátor Q také v rozvodně 2015 PEL 69

70 Frekvenční odlehčování Omezení regulace zdrojů při poklesu f výkon lze rychle zvýšit jen do výše točivé rezervy omezení rychlosti zvýšení výkonu kvůli tepelnému namáhání v turbíně cca 10 % P n zvýšit rychle, pak cca 2 % P n / min rychlost nárůstu tlaku v kotli (a v turbíně) omezena procesem generování tepelného výkonu z paliva časové konstanty v regulátorech ES ČR 4 stupně odlehčování v rozvodnách 110 kv a 22 kv celkem 50 % zatížení 2015 PEL 70
