1 Revize Datum Jméno Podpis Popis revize Projektant stav. části: Hl. inženýr projektu Architekt Vypracoval Investor Stavba Část Název výkresu Ing.Hana Svobodová Ing.arch.K.Steinhauserová Anna Káňová Statutární město Brno, ÚMČ Brno - Líšeň Projektant profese Stupeň DPS Datum 08/2013 Formát 9 x A4 Zak. č Měřítko Č. výkresu Revize

2 Veškeré obrázky uvedené ve standardech slouží pouze jako technický nebo designový vzor a lze je nahradit výrobkem obdobných vlastností. Změny, které ovlivňují technické a architektonické řešení musejí být konzultovány a odsouhlaseny architektem. LAVIČKY Lavička A Celokovová lavička, povrchová úprava světle šedý komaxit, provedení bez područek, kotevní šrouby a prvky jsou součástí dodávky lavičky. Jsou kotveny skrz betonovou zámkovou dlažbu do betonových patek. Umístění: - Před hlavním vstupem na hřiště, lokalita G6, délky 1,5 m - 1 -

3 Lavička B Jedná se o atypickou úpravu celokovové lavičky typu A. Úprava spočívá v namontování dřevěného sedáku (hloubkově impregnovaný) o rozměrech x 150 x 40 mm na vrch opěradla zápustnými šrouby s imbus drážkou. Při realizaci budou předloženy materiálové vzorky sedáku architektovi k odsouhlasení. Při výběru lavičky bude dbán důraz na jednoduchou montáž dřevěného sedáku. Přikládáme ilustrační fotografii výrobku s vodorovnou plochou umožňující montáž. Povrchová úprava světle šedý komaxit, provedení bez područek, kotevní šrouby a prvky jsou součástí dodávky lavičky. Jsou kotveny skrz betonovou zámkovou dlažbu do betonových patek. Umístění: - Před hlavním vstupem na hřiště, lokalita G6, délky 1,5 m

4 ODPADKOVÝ KOŠ Koš bude celokovový. Kryt koše z ocel. pororošt případně tahokovu, s povrchovou úpravou žárový pozink, Obdélníkový nebo čtvercový půdorys, objem koše 80 až 120 l, kotvení na dlažbu je součástí dodávky koše. Přikládáme obrázek, jako designový vzor. BASKETBALOVÁ KONSTRUKCE, PŘÍHRADOVÁ, OTOČNÁ - koš na košíkovou s maximální životností. Konstrukce se skládá ze základního příhradového kotvícího rámu-sloupu, 2 ks otočných ramen, čelního rámu pro uchycení desky a teleskopické vzpěry. Otočná ramena budou podpořená dvojicí táhel. Povrchová úprava žárový pozink, odrazová deska z pozinkovaného roštu oka 30x30 mm, tl. plechu 3 mm, záměrná deska z barevného vysokomolekulárního polyethylenu, nerezový koš s bezpečnými řetězovými oky proti zachycení prstu, nosná konstrukce kotvena do betonové patky Vysazení 3250 mm Výrobek musí splňovat níže uvedené normy: ČSN EN 1270+A1 Zařízení hracích ploch - Zařízení pro basketbal - Funkční a bezpečnostní požadavky, zkušební metody ČSN EN 913 Tělocvičné nářadí Základní bezpečnostní požadavky a zkušební metody - 3 -

5 - 4 -

6 - 5 -

7 BRANKA NA MALÝ FOTBAL Branka bude osazena házenkářská, která vyhovuje pravidlům malého fotbalu. Branka na házenou s kovovou konstrukcí, pro venkovní užití s odolnou a stabilní konstrukcí. Branka má zadní rozebíratelný rám. Povrchová úprava - žárový zinek. Branka má standardní rozměry 2x3 m. Bude zabezpečena proti převrácení kotvením do vlastních betonových základů. Rozebíratelnost podmínkou, transport vstupní brankou v oplocení hřiště Branka musí splňovat následující normy: ČSN EN 913 a ČSN EN749+A1 přední i zadní rozebíratelný rám přední pevný kovový rám o rozměrech 80x80 mm s povrchovou úpravou žárový zinek zádní kovová konstrukce s povrchovou úpravou žárový zinek v bílé barvě robustní a odolná konstrukce se zadní výztuhou polypropylenová síť bílé barvy OPLOCENÍ HŘIŠTĚ Oplocení bude do dvou metrů výšky tvořené rámovou konstrukcí s výplní ze svařované ocelové sítě velikost ok 100 x 100 x 6mm v povrchové úpravě žárový pozink - 6 -

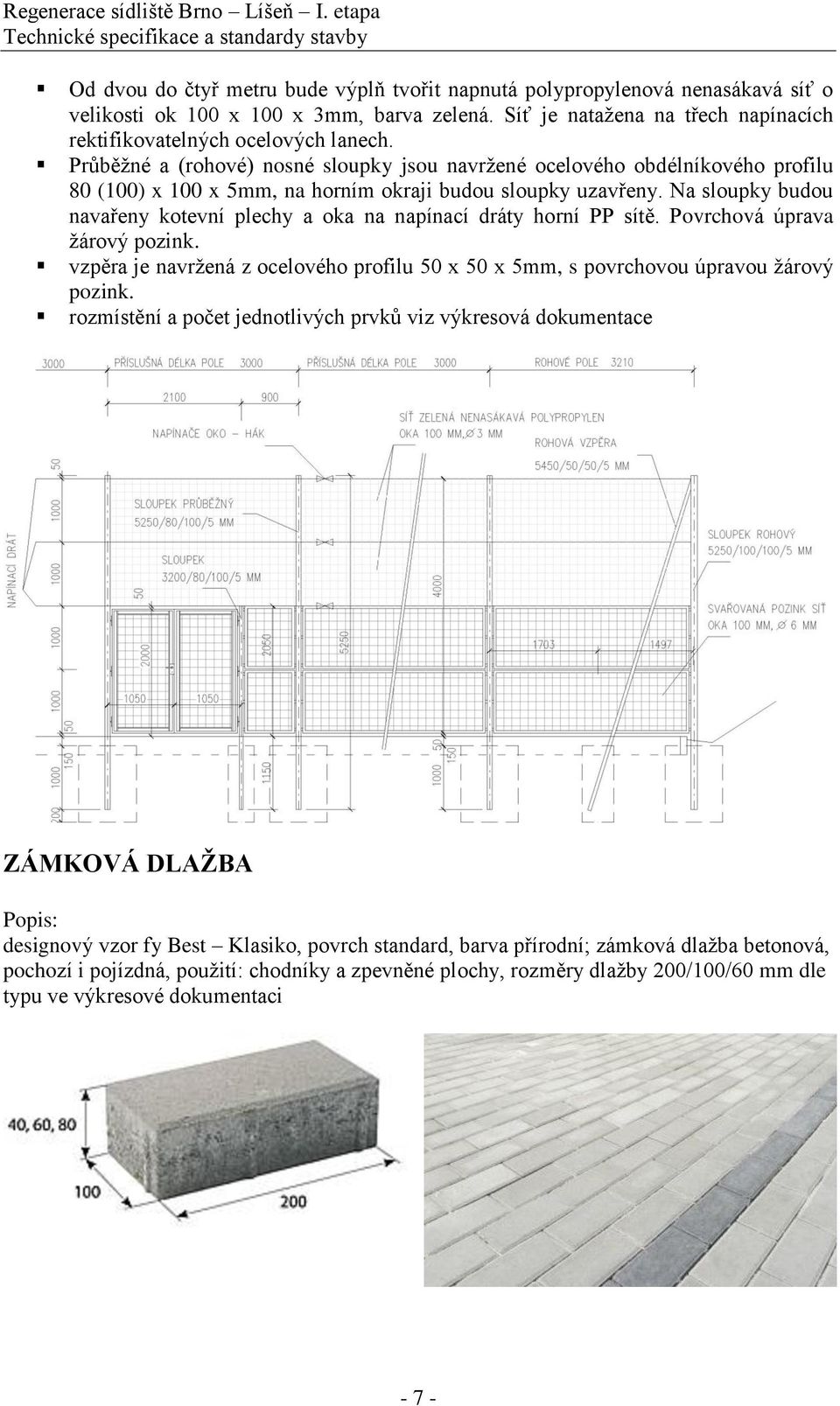

8 Od dvou do čtyř metru bude výplň tvořit napnutá polypropylenová nenasákavá síť o velikosti ok 100 x 100 x 3mm, barva zelená. Síť je natažena na třech napínacích rektifikovatelných ocelových lanech. Průběžné a (rohové) nosné sloupky jsou navržené ocelového obdélníkového profilu 80 (100) x 100 x 5mm, na horním okraji budou sloupky uzavřeny. Na sloupky budou navařeny kotevní plechy a oka na napínací dráty horní PP sítě. Povrchová úprava žárový pozink. vzpěra je navržená z ocelového profilu 50 x 50 x 5mm, s povrchovou úpravou žárový pozink. rozmístění a počet jednotlivých prvků viz výkresová dokumentace ZÁMKOVÁ DLAŽBA designový vzor fy Best Klasiko, povrch standard, barva přírodní; zámková dlažba betonová, pochozí i pojízdná, použití: chodníky a zpevněné plochy, rozměry dlažby 200/100/60 mm dle typu ve výkresové dokumentaci - 7 -

9 BETONOVÉ SCHODY TERACO DESKY Popis schodů: Betonová konstrukce schodů, povrchová úprava teraco desky nebo teraco obklad schodů Popis teraco desek: Teracové desky barva světlá, bez vsypu kameniva černé barvy s jemnou strukturou, vzorek nutno při realizaci předložit projektantovi k odsouhlasení, na hraně při okraji stupně vyfrézované drážky + korundový vsyp na hraně při okraji stupně. Protiskluzné vlastnosti stupnic musí vyhovovat ČSN součinitel smykového tření povrchu stupnice při okraji stupně nejméně η = 0,6 součinitel smykového tření na ostatních plochách nejméně η = 0,2 ZÁBRADLÍ SCHODIŠTĚ madlo včetně sloupků, kovový svařovaný obdélníkový profil 50 x 30 x 3 mm, sloupky jsou kotveny do základů schodů a patek spojených se základy schodů. povrchová úprava žárový pozink První a poslední sloupek zábradlí je spojený s madlem na pokos. Montážní a dilatační spoje budou tvořeny vnitřním profilem a šrouby se zapuštěnou hlavou ze spodu madla. LAJNOVÁNÍ HŘIŠTÍ Lajnování provedené ve výkresové části je ve shodě s aktuálními pravidly streetballu a basketbalu, s odvoláním na internetový portál českého streetballu: (zmeny2008,_2010) Které odkazují na změnu oficiálních pravidel včetně novely lajnování hřiště, které vešly v platnost , schválené výkonným výborem FIBA, v Čínském Pekingu. Lajnování malého fotbalu jako brankové území, nebo poloha pokutového kopu jsou v souladu se stávajícími pravidly malého fotbalu. Celkový rozměr hřiště je zmenšený na maximální možnosti hřiště tak, aby byly dodrženy doběhy 1m na bocích hřiště a 2m za brankou. Pro návrh byly použity pravidla malého fotbalu z internetového portálu pražského svazu malého fotbalu:
