1 Děkujeme za zakoupení našeho produktu Přečtěte si prosím před použitím pozorně tuto příručku (manuál) DD-LS 8004(8)(16)H návod k obsluze Digitální videorekordér s pevným diskem - DVR Obsah: Stránka: 1 až 3 Kapitola I úvod, popis výrobku 1.1. Všeobecné shrnutí Vlastnosti funkcí 3 až 5 Kapitola II - Návod k instalaci - montáţi 2.1. Kontrola přístroje Rady, zapojení 5 až 7 Kapitola III základní informace, provozu zařízení 3.1. Přední panel Dálkové ovládání Ovládání USB myší Provozní Menu (nabídka) - výběr funkcí přístroje k dalšímu nastavení 9 až Metody vstupů Zobrazované funkce v provozním stavu 10 až 11 Kapitola IV základní nastavení 4.1. Zapnutí Kalendářní datum a čas Parametry nahrávání 12 až Skryté nahrávání Play přehrávání Přehrávání jednotlivých nahrávek Dvě činnosti běžící zároveň - přehrávání/nahrávání Vyhledávání a přehrávání záznamů 14 až Vypnutí 15 Kapitola V nastavení parametrů v Menu 5.1. Zobrazovací monitor 16 až Používání hesla Nastavení obrazu pro jednotlivé kamery: 17 až Vybrat část zobrazené plochy Nastavení obrazu masky Nastavení zpracování alarmu 19 až Nastavení ztráty videa 20 až Nastavení vyhledávání pohybu (detekce) 21 až Nastavení záznamu 23 až Nastavení internetové sítě 25 až Nastavení alarmu 26 až Abnormální zpracování 27

2 5.7. Nastavení portu 27 až Automatický okruh PTZ nastavení otáčení objektivu Dome kamery 29 až Ovládání objektivu 30 až Nastavení náhledu Správa uživatelů Jak se nastavuje 33 až Přehrávání zálohování (záznamů) Vyhledávání a přehrávání dle času Zálohování Menu nástrojů Tovární nastavení Aktualizace software Správa disků HDD: Obnovení dat/kontrola Záznam řídících činností Systémové informace 38 Kapitola VI Provozní instrukce NETDVR pro internet 6.1. Funkce 38 až Konfigurace Spuštění software Hlavní Menu Správce (manažer) kanálů a IP adres 40 až Správce jmen uživatelů Správce Proxy Číslo kanálu 43 až Jazyk Změna vzhledu (skin) Místní nastavení parametrů 44 až Vystoupení ze software (Ukončení) 45 Kapitola VII Specifické činnosti NETDVR pro Internet 7.1. Menu po kliknutí pravým tlačítkem myši Prohlížení Hlídání 46 až Snímání (ofocení) obrázků z videa Nahrávání videa Nastavení zvuku Nastavení kvality obrazu pro ukládání záznamu Výstup 47 Kapitola VIII-_Tlačítkové_definice 48 až 49 Kapitola VIIII- Nastavování_PTZ panoramatického posouvání / náklon kamery 9.1. Jak ovládat povely na přístroji Ovládání přes Internet 50 až 51 Kapitola X -_Nastavení Internet Exploreru Nastavení možností Internetu na Počítači Zobrazení DVR přístroje v Internet Exploreru 52 až Zobrazení obrazového pole z DVR 53 až Nastavení rychlosti přenosu obrazu Přehrát / ukládat záznamy na DVR přístroji 54 až 55

3 10.6. Zachycení MPEG videa do obrázku bmp Přehrávání nahrávaného / uloženého záznamu Sledování zvuku Ovládání probíhajícího nahrávání (Stream) obrazu Kontrola dosahu ovládání PTZ 55 až Provozování dálkového Menu 56 Kapitola XI Řešení problémů 56 až 58 Dodatek 1 - Specifikace a parametry 59 Dodatek 2 - Seznam příslušenství v balení od výrobce 60 Kapitola I úvod, popis výrobku 1.1. Všeobecné shrnutí Digitální Video Rekordér (DVR) - s vestavěným pevným diskem (HDD) speciálně konstruovaný pro potřeby ochrany majetku a osob, tj. například pro banky, školy, nemocnice, supermarkety, obytné čtvrti, továrny, firmy, sklady, restaurace, hotely, parky, muzea, aquadromy, v zábavných místech a dalších oborech. Profesionální vnitřní operační systém PSOS je úplně oddělen od Pc platformy. Díky tomu nemá problémy způsobené různými "pády" operačních systémů a není nutná složitá správa a provoz. Stejně tak díky tomu je zařízení imunní vůči virovým infekcím a má vysokou stabilitu. DVR má také v sobě funkci digitálního Audio / Video serveru pro spojení a ovládání přes Internet k vytvoření výkonné bezpečnostní monitorovací sítě. Schéma zapojení: Snímací zařízení: Kamery,alarm pohybu,mikrofony Sledovací obrazovka Dálkové ovládání, USB myš Sledování dálkově přes Internet 1.2. Vlastnosti funkcí: Operační systém Profesionální operační systém PSOS nezávislý na Pc platformě, díky tomu je zařízení imunní vůči virovým infekcím a má proto i vysokou stabilitu proti "pádům" systému. Metoda komprese (stlačení) úspora místa na HDD Komprese / dekomprese je zajišťována algoritmem kodeku H264 a vyšším. Zvuk je komprimován algoritmem v lepší kvalitě kodekem G.729 Spojení (synchronie) komprese zvuku / obrazu (A / V) komprese CBR (stabilní tok dat) a VBR - proměnlivý tok dat (úspornější) (Stránka 3)

4 Displej zobrazení na monitoru (obrázky v kapitole 5.1 a 5.2) 4 vstupy videokamer přes BNC konektory 25F/S snímků za sekundu (PAL) nebo 30F/S (NTSC)komprese v reálném čase bez zpoždění Kontrast, jas, sytost obrazu nastavitelné pro nahrávání i přehrávání Každý obraz lze pojmenovat zvlášť svým názvem Nahrávání videa 4 vstupů videokamer Nastavit lze ve vysoké kvalitě (CIF), normální nebo stlačené CBR / VBR či nedefinovat. Synchronizované A/V parametry záznamu lze nastavit pro každou kameru zvlášť v rozsahu 0.1F/S 25 F/S Manuální trvalá nahrávka, detekce pohybu, plánované nahrávání, alarmové nahrávání (reakce alarmových vstupů) Je možno nastavit pět úrovní kvality obrazu a přenosová rychlost je libovolně volitelná. Lze tedy vícero způsoby velmi prodloužit dobu nahrávání videa na pevný disk. Detekce pohybu (obrázky v kapitole 5.2.5) Je možné nastavit 48 oblastí v každém obraze z kamery Lze nastavit úroveň citlivosti v každém obrazu hodnotou 1 až 7 Ukládání Podpora možnosti zapojit 2 SATA HDD disky (podpora kapacity 1.5TB) V režimu přepisování již nahraných dat z kamer je kapacita záznamu na HDD bez omezení. Lze zvolit ručně (v době kdy jsme přítomní u DVR) / automaticky nebo žádné přepisování dat Upozorňování na čas a zbývající kapacitu HDD, kdy dojde k přepisování videozáznamu který byl nastavený s nejstarším kalendářním datem. Systém má i funkci "spánku" v době kdy neprobíhá záznam, nedochází k provoznímu zahřívání čímž se šetří životnost pevného disku HDD. Vyhledávání Vyhledávání podle data a času, nebo přesné hledání v seznamu Vyhledávání běžný / alarm videozáznamu Záznam vykonání funkce Přehrávání Synchronizované přehrávání videa/audia z jednotlivých kamer (kanálů) Přehrávání plynulé, zrychlené dopředu, dozadu, pozastavit (pauza), po jednom snímku, předchozí záznam, následující záznam, od začátku do konce, bez zvuku. Rychle vpřed: 1/2x, 2x, 4x, 8x, 16x, 32x Rychle vzad: 1/2x, 2x, 4x, 8x, 16x, 32x Verze Číslo zařízení, čísla verze, datum verze Kapacita, video záznamové informace (běžný/alarm), doba záznamu Pracovní a překrývací časový režim Číslo připojené karty (volitelné) obrázek v kapitole 5.4 Podle protokolu rozhraní poskytuje uživateli zachytit číslo karty nebo síťový port který prošel přes RS232 rozhraní a připojit informace o držiteli karty na odpovídajícím obrázku v kapitole 5.7 PTZ ovládání (kapitola 5.7.2) Podpora více dekódovacích protokolů připojovaných přes sběrnici RS485 Centralizovaná kontrola Přes RS485 lze jednou klávesnicí - mixážním pultem (keyboardem) ovládat několik zařízení najednou odděleně dle patřičných ID (identifikačních parametrů) (Stránka 4)

5 Alarmové funkce 4 kamery alarm vstupy a 1 alarm výstup Nastavit čas výstupu alarmu Nastavit poplachový vstup typ NC/NO Vybrat alarm ručně/ dálkovým ovládáním nebo přes Internetovou síť Zapnout / vypnout upozorňování v menu Kamera prázdná nebo ztracený video alarm Podpora pre-alarm záznamu Síťové funkce Podpora automaticky rozpoznat a použít 10/100MB rychlost sítě Stáhněte si zálohování záznamu softwarem určeným pro řízení sítě Ovládání PTZ / objektivu, rychlosti dome kamery přes software řízení sítě Podpora při prohlížení webu Podpora více diváků Podpora prohlížet kamery větším množstvím diváků přes Internet současně na IE prohlížečích. Bezpečnostní ochrana 128-bytové šifrování dat Dvojím heslem správce a provozovatele Vypínačem a zámkem na předním panelu. Po určité době se vypíná automaticky Zálohování Zálohování v síti nebo v jiném PC Zálohování přes USB, DVD ± RW nebo USB HDD či Flash paměť Kapitola II.- Návod k instalaci - montáţi 2.1. Kontrola zařízení Před instalací digitální videorekordér, zkontrolujte, zda vzhled přístroje není poškozen a zda jsou doplňky kompletní. V případě,že je vše v pořádku můžete začít instalovat zařízení. Připravte si zařízení které budou připojeny k digitálnímu videorekordéru(kamera-ry, napájecí zdroj a monitor, propojovací kabely atd.) 2.2. Instalace Důleţité: Zvolte si vhodné místo k instalaci. Musí být zajištěno plynulé proudění vzduchu, aby nedošlo k přehřátí přístroje. Neinstalujte přístroj v blízkosti topení (nebo jiných zdrojů extrémního tepla), do větracích šachet, nebo na místa s přímým slunečním zářením. Dále nelze přístroj umístit do prašného prostředí, prostředí s mechanickými vibracemi nebo do míst, kde je riziko dopadu cizích předmětů na přístroj. Tento (DVR)digitální videorekordér není výrobcem vybaven (HDD)pevným diskem (je volitelný). Můžete používat přístroj k sledování kamer bez pevného disku, ale nemůžete nahrávat video. Doporučená rychlost pevného disku 7200 otáček / min nebo vyšší.! Poznámka: Prodejna KAMERYLEVNĚ.cz vám HDD disk se standardní prodejní kapacitou 250GB, nebo vámi požadovanou jinou kapacitou nainstaluje a dodá zaplombovaný dle záručních podmínek. (Stránka 5)

6 Instalace pevného disku: K zařízení DVR nesmí!!! být připojen napájecí zdroj, hrozí úraz elektrickým proudem a poškození zařízení. Připravte si vhodný křížový šroubovák. Krok 1: Povolte boční i zadní šrouby a otevřete kryt. Krok 2: Vybalte si HDD dodaný od dodavatele a SATA kabel (součást balení přístroje) pro připojení SATA HDD na SATA konektor základní desky uvnitř přístroje. Je podporována kapacita od 40GB až 2000GB(2TB) Krok 3: Vložte disk do dodaného držáku a utáhněte pomocí dodaných šroubů na obou bočních stranách (levá a pravá). Lze i bez držáku přímo k 4 připraveným otvorům vespod přístroje. Krok 4: Vložte držák do DVR k patřičným otvorům dole v plechu a utáhněte šrouby. Krok 5: Připojte pevný disk SATA datovým kabelem. Chcete-li připojit dva pevné disky musíte nastavit (master) hlavní disk a (slave) pomocný disk. Základní deska má 2 SATA zásuvky k připojení 2 SATA datových kabelů (jsou součástí balení přístroje). Krok 6: Připojte napájecí kabel-ly z hlavní desky do pevného disku-ků. Krok 7: Dejte zpět kryt přístroje a utáhněte opět šrouby. Pokud je nainstalován pevný disk, připojte další díly pro provoz na zadním panelu. Zadní panel 1. Audio vstup Připojit k (analog) audio vstupnímu zařízení (mikrofon). 2. Audio výstup Připojit k (analog) audio výstupům zařízení (reprodukce). 3. Video vstup Připojte se k (analog) video vstupu zařízení (kamery). 4. Video výstup BNC konektor (Televizní monitor). 5. Video výstup VGA konektor (LCD monitor). Připojte se k zobrazení funkcí obsluhy DVR a monitorování výstupních video signálů. 6. UTP síťový port Připojení do sítě Ethernet zařízením, např. Ethernet switch, Ethernet hub, atd.

7 (Stránka6) 7. Napájení Připojit k napájení DC12V/3A. Zdroj i s kabelem pro 230V je součástí balení DVR. 8 ~ 10. Připojení koncových vstupů. Poplachový vstup / výstup signálu a RS485 signál (A+/B-) Připojení k periferním zařízením, jako je budík, dekodér, pan / sklon, atd. 11. Větrák Používá se k větrání uvnitř přístroje pro udržení provozní teploty. Neblokuje žádné funkce. Kapitola III.- Instrukce Operací 3.1. Přední panel Číslo popisu Název Popis funkce 1 Power Switch Zapínací tlačítko Ovládání napájení zařízení. 2 Světelný kontrolní indikátor napájení 3 Tlačítková čísla / abeceda Zobrazuje zapnutí nebo vypnutí napětí pro provoz přístroje. Vzhledem k výkonu LED, indikátor bude po zapnutí napájení blikat cyklem 1 krát / s. Vstupní číslo 1 ~ 10 / Pro následné pojmenovávání v otevřeném Menu lze pak opakovaným stiskem používat abecední písmena 4 Ukazatel stavu Po zapojení či zadání určité funkce přístroje, se rozsvítí kontrolka ukazující prováděnou činnost 5 Dálkové IR ovládání Senzor přijímání IR (infrared) povelů dálkového ovládání přijímače 6 Hlavní menu a směry ovládání Stiskněte Menu a číselné provozní klávesy (8krát č.8 nebo č.6). Po té tlačítko nahoru dolů pohybovat kurzorem vlevo vpravo 7 Rozhraní USB Připojení USB vstupu s externí CD-RW mechanikou pro aktualizaci systému a zálohování, lze používat i jiný HDD či Flash paměť. Nebo pro pohodlnější obsluhu provozovat USB myš

8 (Stránka 7) 3.2. Dálkový ovladač Chyba! Nenalezen zdroj odkazů. Chyba! Nenalezen zdroj odkazů. Číslo popisu Název Poznámka 1 Power Switch - Zapínací tlačítko Stejné jako tlačítko na předním panelu, zapnutí / vypnutí napájení 2 Postupy - povely funkcí Stejné jako na předním panelu. Varování (Alert), Zrušit Clear nebo Cancel), Vyhledávání (Search), Ovládání PTZ, Výstup, Info a VGA 3 Přehrávání Stejné jako (Play )na předním panelu. Přehrávání vpřed, vzad (/ ) 4 Záznam Stejné jako (Record )na předním panelu. Nahrávání videa - start / stop, 5 Ovládání PTZ Ovládání panorama / sklon 6 Hlavní Menu (nabídka) Stejné jako ovládání Menu tlačítky na předním panelu. 7 Číselné / abecední tlačítka Stejné jako ovládání na předním panelu 8 Přepínání kamer (kanálů) Stiskněte pro zobrazení obrazů s různým počtem kamer (kanálů) (Stránka 8) 3.3. Obsluha myší Připojit myš k rozhraní USB na předním panelu. Levé tlačítko slouží pro potvrzení volby. Kliknutím pravého tlačítka myši vyberte menu které zobrazí funkce jak je uvedeno níže: Číslo popisu Název Poznámka 1 Nastavit parametry rekordéru Stejné jako tlačítko (Menu) 2 Nahraná data Stejné jako (Search) a hledací tlačítka na předním panelu

9 3 Systémové informace Stejné jako tlačítko informace (Info) na předním panelu 4 Poplach / vypnout (disalert) Stejné jako tlačítko (Alert) varování na předním panelu 5 Načasování / zrušit (Cancel) Zapnutí / vypnutí časování (Enable / disable) 6 Zrušit alarm Stejně jako tlačítko (Clear nebo Cancel) na předním panelu 7 PTZ ovládání Stejné jako tlačítko (PTZ) na předním panelu 8 Přehrávání / Pauza Stejné jako tlačítko (Play /)na předním panelu 9 Nahrávání / zastavit Stejné jako tlačítko (Record )na předním panelu 3.4. Provozní Menu Chcete-li zadat - nabídky "Nastavení systému", stiskněte tlačítko [Menu] na předním panelu. Pokud je ochrana heslem vypnuta (Use Passwd: v Základní ikoně kapitola 5.1. stránka 16) dojde k zobrazení automaticky. Pokud je ochrana heslem zapnuta, zobrazí se okénko "Input PSW" Chyba! Nenalezen zdroj odkazů.! Poznámka: Ochrana heslem je rozdělena do dvou úrovní: administrátor (nadřízený uživatel) a operátor (běžný uživatel). (Viz Kapitola 5.9.1: Jak nastavit). Nápověda: výchozí heslo správce , výchozí heslo operátora Pokud je ochrana heslem zapnuta, stiskněte [Menu] zadejte platné heslo správce, v dialogovém okně "Vstupní PSW ", pak se zobrazí okna nabídky "Nastavení systému". Při zadání hesla operátora se zobrazí nabídka bílých ikon funkcí ale ikony správce budou šedé. Pokud je ochrana heslem vypnuta, můžete stisknout klávesu [Menu] zobrazí "Nastavení systému" Chyba! Nenalezen zdroj odkazů. (Stránka 9) V menu - nabídky nastavení systému, stiskněte tlačítko pohybovat kurzorem [ ], [ ], [ ] [ ] a následným stisknutím klávesy [Menu] potvrdíte vybranou funkci kterou potřebujete nastavovat. Stiskněte [ ],[ ], [ ] [ ] pro výběr položky v tomto menu a stiskněte tlačítko [Menu] pro vstup do podmenu a nastavení parametrů. Pro odchod z nastavování či operaci zrušit, stisknete tlačítko "Zrušit"[Cancel]. Při stisknutí "[OK]" nastavení bude uloženo. Pro návrat do hlavního menu zobrazujícího běžný provoz tj. sledování kamer atd. přesuňte kurzor na ikonu "Výstup" [Exit], pak stiskněte [Menu] v tomto zobrazeném okně jsou možnosti (dle verze softwaru): Chyba! Nenalezen zdroj odkazů. Chcete-li uložit nastavení, klikněte na tlačítko "Ano"[Yes]. Kliknutím na "Ne"[No] ukončíte okno bez uložení. Chcete-li pokračovat v menu nastavování systému, klikněte na tlačítko "Zpět"[Back nebo Cancel] Metody vstupů V rozhraní menu ikon, například v ikoně "Nastavení obrazu"[imageset] vyberte řádek a editační pole které potřebujete změnit pojmenováním či číslováním (např. "Název" [Name] a ve stavovém řádku v dolní části obrazovky ovládání přístroje se zobrazí jak je uvedeno níže: Chyba! Nenalezen zdroj odkazů.

10 Následně stiskněte opakovaně tlačítko [Menu] na předním panelu pro přepínání vstupní metody. Například pro vstup čísel se zobrazí "123", pak stiskněte libovolnou klávesu 0-9 na provedení změny v editačním poli které je zapotřebí pojmenovat očíslováním. Pro změnu způsobu zadávání, stiskněte klávesu [Menu] K dispozici jsou i "velká písmena", "malá písmena". Zadávání písmena se provádí stisknutím číselné klávesy 1-9. Stiskněte číselné tlačítko opakovaně a vyberte potřebné písmeno. Pro jiný abecední symbol na pokračování v psaní textu počkejte 2 sekundy a pak stiskněte opakovaně jinou číselnou klávesu. Počet symbolů v textu je limitován Zobrazované funkce v provozním stavu Po stisknutí různých tlačítek na předním panelu se zobrazí různé symboly na obrazovce. Symbol Nahrávání videa: modrá kulatá ikona indikuje stav manuálního nahrávání. Symbol Nahrávání videa: ţlutá kulatá ikona indikuje stav načasovaného nahrávání. Symbol Nahrávání videa: červená kulatá ikona indikuje alarmový stav. Symbol Přehrávání: Označuje, nahrávání se přehrává. Symbol FF: Označuje, rychlý posun dopředu. Symbol FR: Označuje, rychlý posun vzad. (Stránka 10) Symbol Jednotlivé snímky: Označuje pauzu v jednom přehrávaném snímku. Symbol Načasování: Označuje videorekordér je v načasovaném stavu. Symbol Upozornit: Označuje varovný stav videorekordéru. Pokud jsou poplašné signály generované, bude zapisovat a výstupní výstraha automatická. Když přestane Alarm, symbol opět zmizí. **/**/** Zobrazení času: Zobrazit dobu přehrávání nebo záznamu. Symbol Kvalita obrazu: Jeden žlutý pruh a dva bílé proužky naznačují nízkou kvalitu. Tři zelené pruhy naznačují střední kvalitu. Dva zelené proužky a jeden bílý pruh naznačují vysokou kvalitu. Jeden zelený pás a dva bílé proužky naznačují, nejvyšší kvalitu. Dva červené proužky a jeden bílý pruh uveďte vlastní kvalitu. (Ve výchozím nastavení je Vlastní kvalita nejvyšší)

11 Stav Pevného disku: Chyba! Nenalezen zdroj odkazů. Kapitola IIII.- Základní operace 4.1. Zapnutí Před zapnutím (DVR) digitálního videorekordéru zkontrolujte: zda vstupní proud a napětí napájení jsou v souladu s jeho provozem (zdroj je součástí balení). zda je zařízení (DVR) pro záznam videa připojeno správně (kamery atd.) zda je monitor připojen k Video OUT konektoru BNC nebo k VGA OUT konektoru na zadním panelu. Pokud je připojení správně stiskněte tlačítko Power na předním panelu. Při prvním propojení s napájecím kabelem dojde k zapnutí přístroje automaticky. Poznámka: Pokud se při zapnutí DVR rekordéru zobrazí není "Ţádný pevný disk. Pokračovat? ", znamená to, že pevný disk nebyl instalován. Zkontrolujte, zda je pevný disk správně připojen, nebo zda není poškozen. Je-li nainstalován a nahrávaná scéna není na obrazovce, zkontrolujte připojení video vstupu kamer-ry. Poznámka: Pokud se zobrazí přítomnost HDD ale "Pevný disk nebyl formátován. Formátovat teď? " klikněte na tlačítko "Ano" pak můžete nahrávat video normálně. Klikněte-li na "Ne", nebude pevný disk naformátovaný a nelze na něj zaznamenat video. Obraz z kamer budete moci sledovat bez archivování. (11) 4.2. Nastavení Datum / čas: Než začnete se záznamem videa je třeba nastavit datum a čas. Výzva: Zastavte při nastavování data a času nahrávání videa. Pokud nezastavíte záznam, nastavení změny času se neprojeví ve stavovém řádku. Krok 1: Stiskněte tlačítko [Menu] pro vstup do výběru ikon "Nastavení systému". Pokud je zapnuta ochrana heslem, zobrazí se okno "Input PSW", musíte zadat platné heslo. (Výchozí heslo: ) V případě, že ochrana heslem je vypnutá, můžete stisknout klávesu [Menu] pro vstup do výběru ikon "Nastavení systému" přímo. Krok 2: Stiskněte tlačítko pohybovat kurzorem [ ], [ ], [ ] a [ ]. Vyberte ikonu "Základní nastavení" [BaseSet], Stiskněte tlačítko [Menu] pro vstup a vyberte tlačítkem [Menu] políčko [Time Set] "Nastavení Data / času", jak je uvedeno níže. (V některých přístrojích DVR dle verze software není Časové pásmo [Time Zone] zobrazeno) Časové pásmo: Přesuňte kurzor na "Časové pásmo" a stiskněte tlačítko [Menu] a pak [ ] / [ ] pro výběr čas [Summer] "Létní" nebo "Zimní" a stiskněte tlačítko [Menu] pro potvrzení. Formát kalendářního data: Přesuňte kurzor na "Formát Datumu" a stiskněte [Menu] a pak

12 [ ] / [ ] pro výběr "Y-M-D" rok/měsíc/den, nebo "M-D-Y" a stiskněte tlačítko [Menu] pro potvrzení. Nastavení Datum/čas: Přesuňte kurzor [ ], [ ], [ ] a [ ] na patřičnou položku a stiskněte číselná tlačítka na předním panelu pro změnu hodnot. Krok 3: Vyberte "OK" a stiskněte [Menu] pro uložení a opět "OK" pro ukončení nastavování Nastavení nahrávání: Krok 1: Stiskněte tlačítko [Menu] pro vstup do výběru ikon "Nastavení systému". Stiskněte tlačítko pohybovat kurzorem [ ], [ ], [ ] a [ ]. Vyberte ikonu "Nastavení záznamu" [Recordset] a stiskněte [Menu] pro zobrazení (dle verze): Chyba! Nenalezen zdroj odkazů. (Stránka 12) Krok 2: Nastavení výběru kvality. Přesuňte kurzor [ ], [ ], [ ] a [ ] na [Quality] a stiskněte tlačítko [Menu]. Dostupné možnosti jsou: Nejvyšší, Vysoká, Střední, Nízká a Upravená uţivatelem. (Vyšší kvalita bude zabírat více místa.) Stiskněte tlačítko [ ], [ ], [ ] a [ ] přesunout kurzor na požadovanou volbu a stiskněte [Menu] a "OK" pro uložení a opuštění. (Neměňte toto nastavení, pokud není nutné) Krok 3: Moţnost volby vloţit "zvuk" [Audio] do obrazového kanálu kamery. Měl by být zvolen k videu patřičného kanálu. Přesuňte kurzor na [Audio] a stiskněte tlačítko [Menu] a "Ano"[Y] nebo je-li vybrána kamera "Ch 1", musíte vybrat "1" či "2" v možnostech zvuku a poté audio a video bude zaznamenáno synchronně. Při výběru "Ne" [N] zvuk nebude zaznamenán. Krok 4: Po nastavení, klikněte na tlačítko "OK" pro uložení a opuštění v ikoně [Exit], nebo klikněte na tlačítko "Zrušit" [Cancel] pro ukončení bez uložení. Krok 5: Po dokončení nastavení systému, stiskněte [ ] na předním panelu a na obrazovce vyskočí možnosti vybrat kanál. Stiskněte tlačítko [ ], [ ], [ ] a [ ] přesunout kurzor na poţadovanou kameru a stiskněte tlačítko [Menu] pro potvrzení čísla. Kliknete-li na "Vše" [Al] zapnete celkový počet připojených zařízení (kamer atd.). Klikněte-li na "Zrušit" [Clear] všechny možnosti, nebude probíhat záznam. Po výběru klikněte na tlačítko "OK" pro uložení a výstupu. Záznam bude probíhat pouze ze zvolené kamery [Ch-]. Stav nahrávání se zobrazí v levém dolním rohu u každé kamery. Zelená ikona " " označuje manuální nahrávání. Chcete-li ukončit nahrávání, stiskněte [ ] na předním panelu. V průběhu záznamu, stiskněte číselnou klávesu (1-4) na přepnutí do náhledu jedné kamery.! Poznámka: Video záznam nebude funkční při zapnutém Provozním Menu ikon "Nastavení systému" Nastavení skrytého nahrávání

13 "Skrytá nahrávka" může být povolena v procesu společné nahrávání videa. Chcete-li povolit tajné nahrávání, klepněte na tlačítko [Menu] zvolte ikonu "Nastavení nahrávání"[recordset], následně u [Secret] "Skrytá nahrávka" stisknete tlačítko [Menu]. Scéna nebude zobrazena v skrytém nahrávání. Rovněž nelze přehrávat nahrávání v průběhu tohoto nastavovacího procesu Přehrávání (Play) Při zapnutém nahrávání, stiskněte tlačítko [ ] k přímému přehrávání záznamu. Symbol se při přehrávání, zobrazí na VFD a monitoru. Pro ukončení přehrávání stiskněte opět tlačítko [ ] přehrát. V průběhu záznamu, stiskněte číselnou klávesu (1-16) na přepnutí do náhledu jedné kamery.! Poznámka: Poslední probíhající nahrávky, bez ohledu zda je to společné nahrávání nebo nahrávání alarmu, zobrazují přehrávání automaticky. Můţete provádět následující operace při přehrávání záznamu: Stiskněte tlačítko hrát rychle zpět Stiskněte tlačítko hrát rychle vpřed Stiskněte tlačítko ] hrát další záznam. Stiskněte tlačítko [ pro přehrávání předchozího záznamu. Stiskněte tlačítko Play pro obnovení normálního přehrávání / zastavení přehrávání. (Stránka 13) 4.6. Přehrávání jednotlivých nahrávek V procesu přehrávání stiskněte tlačítko [] na předním panelu pro pozastavení nahrávání. Stiskněte tlačítko [] znovu a hraní bude pozastaveno, zadejte snímek přehrát. Po stisknutí tlačítka bude hrát jeden nahraný snímek. Stiskněte [] obnovíte normální přehrávání Dvě činnosti běţící zároveň - přehrávání/nahrávání Dvě činnosti běžící zároveň znamená, že přehrávání a nahrávání bude probíhat současně. Nahrávání a hraní jsou dva nezávislé pracovní postupy. Sledování obrazu z hlídaného místa kamerou, můţete provádět: buď přímo při aktuálně probíhajícím záznamu nebo výběrem přehrávání z již uloženého staršího záznamu v archivu. V provozu dvou činnosti běžících zároveň je nahrávání vždy v pozadí, a přehrávání vždy v popředí. Pokud se provádí nahrávání, indikátor na předním panelu bude svítit, ale při přehrávání nebude vidět na obrazovce. Zastaví-li se přehrávání, pak se na obrazovce zobrazí nahrávání probíhající v pozadí. Pokud přehráváte v době nahrávání, na obrazovce se zobrazí co bylo vybráno pro přehrávání a probíhající nahrávání obrazu půjde do pozadí.! Výzva: Pokud není nezbytné, vyhněte se provádění dvojího průběhu operací na dlouhou dobu. Tímto provozem při vyhledávání a hraní zkrátíte dobu ţivotnosti pevného disku Vyhledávání a přehrávání

14 Krok 1: Stiskněte tlačítko "Hledat" [Search] na předním panelu pro vstup hledání v menu nastavení. Zobrazí se následující obrázek (dle verze software): Krok 2: Vyberte typ souboru, ze seznamu záznamu na vyhledávání. Společné nahrávání a alarm nahrávání jsou k dispozici. Klepněte na tlačítko [ ] / [ ] vyberte nahrávku. Klepněte na tlačítko [ ] / [ ] pro výběr stránky. Stiskněte tlačítko [Menu] vyberte nahrávku (nebo i více možností) na přehrání. Ztroskotání položky, když kurzor lokalizuje žlutá a vybraná položka je zelená. Krok 3: Klepněte na tlačítko [ ] kurzor se přesunete na tlačítko "Play" pro přehrání vybraného záznamu. Klepněte na tlačítko "Záloha" [Backup] pro zálohování nahrávání (Stránka 14)! Poznámka: Chcete-li zálohovat, zastavte video nahrávání. Přehrávání a zálohování se projeví pouze tehdy, když je zvolena nahrávka (ukotvená v poloţce zeleně). V dialogovém okně, vyberte kanál a zaznamenané údaje v tomto kanále (z kamery) se budou zálohovat. Kanály, které nebyly zvoleny se nebudou zálohovat. Pro zálohování je nezbytné externí zařízení (jiný HDD či Flash pamět připojená přes USB vstup nebo propojení s počítačem) Vypnutí Stiskněte tlačítko [Power] na předním panelu pro vypnutí DVR záznamového zařízení, zobrazí se: Stiskněte opět tlačítko [Power], po zobrazení hlášení zadejte heslo , dojde k vypnutí. Pokud je heslo chybné Pokud je heslo správné Druhou možností je přes [Menu] v "Nastavení systému" (popsáno v kapitole 3.4. stránka 10) ikona "Výstup" [Exit]. Po kliknutí na [Power off] se přístroj DVR vypne.

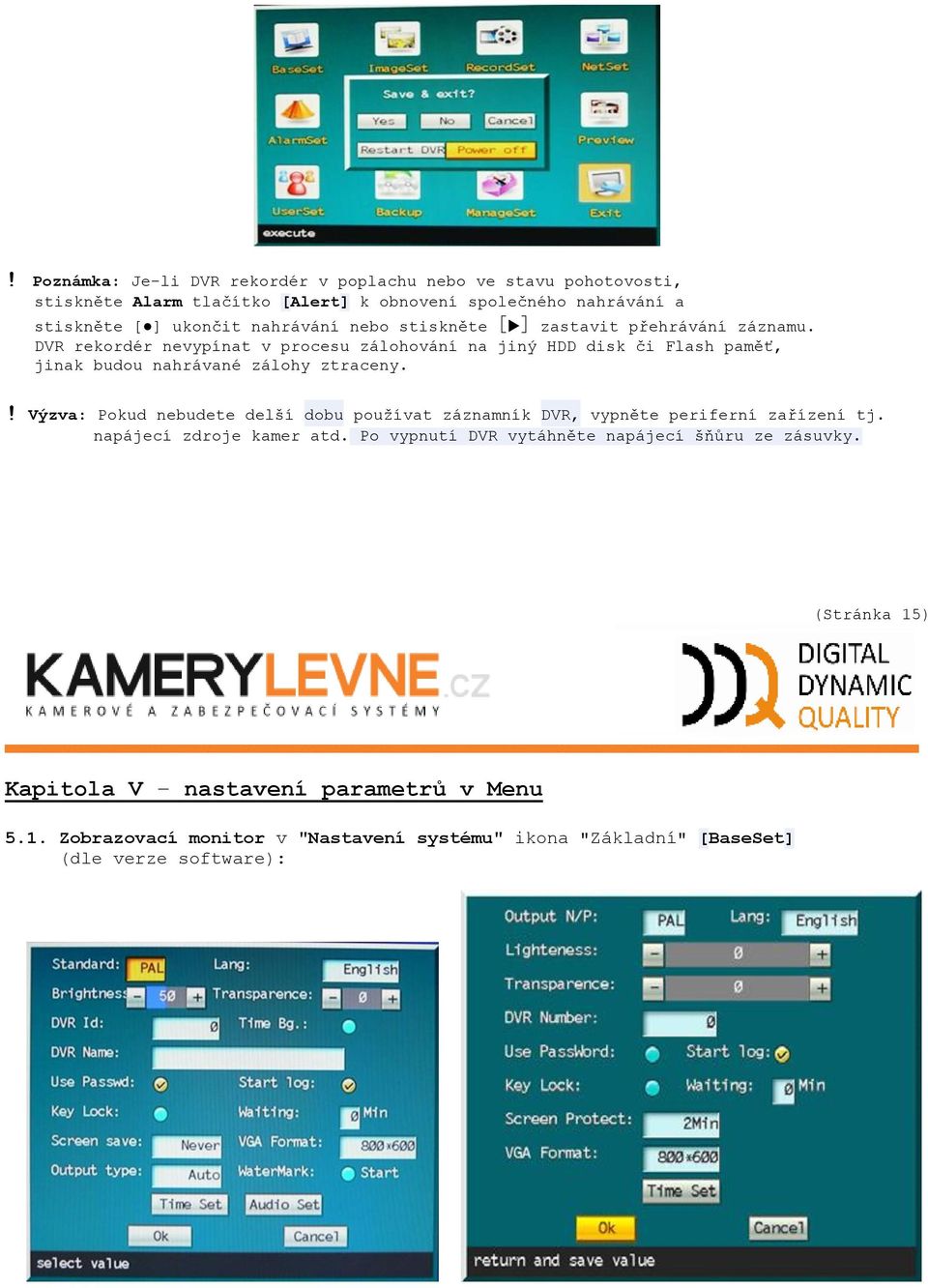

15 ! Poznámka: Je-li DVR rekordér v poplachu nebo ve stavu pohotovosti, stiskněte Alarm tlačítko [Alert] k obnovení společného nahrávání a stiskněte [ ] ukončit nahrávání nebo stiskněte [] zastavit přehrávání záznamu. DVR rekordér nevypínat v procesu zálohování na jiný HDD disk či Flash paměť, jinak budou nahrávané zálohy ztraceny.! Výzva: Pokud nebudete delší dobu používat záznamník DVR, vypněte periferní zařízení tj. napájecí zdroje kamer atd. Po vypnutí DVR vytáhněte napájecí šňůru ze zásuvky. (Stránka 15) Kapitola V nastavení parametrů v Menu 5.1. Zobrazovací monitor v "Nastavení systému" ikona "Základní" [BaseSet] (dle verze software):

16 Výstupní norma systému je k dispozici PAL a NTSC. Systém nastavte stejný jako u výstupního zařízení tj. Tv monitoru což je v Evropě PAL. Zvolte jazyk menu: Jsou dostupné (dle nahrané verze software) čeština se připravuje angličtina, maďarština, španělština, zjednodušená/ tradiční čínština, Jas: Nastavení jasu. Transparentnost: Upravte průhlednost menu. DVR identifikace a název: Pojmenujte si dle svých potřeb.! Poznámka: Pokud máte připojen klávesnicový (keyboard) k více DVR rekordérům, přiřaďte číslo ke každému záznamu pro pohodlnou identifikaci a provoz více DVR rekordérů. Stiskněte různé tlačítkové číslo na čelním panelu a pojmenujte. Návod je v kapitole 3.5. Metody vstupů (stránka 10). Operační vstupní Heslo - Use Passwd: (PSW kapitola 3.4.a 4.9. stránka 9 a 15) Stiskněte tlačítko [Menu] pro výběr. Pokud je povolena ochrana heslem, zadejte heslo a upravte menu dle svých potřeb. Pokud je ochrana heslem vypnuta, stiskněte tlačítko [Menu] pro přímý vstup do rozhraní okna "Nastavení systému" a nabídek funkcí v menu ikon. Zámek předního panelu: Chcete-li zamknout panel, vyberte Key Lock: stiskněte tlačítko [Menu] v "Čekání:" - "Waiting:" stiskněte numerická tlačítka pro nastavení času. (Maximální doba uzamčení kláves je na 99 minut) Při čekání nelze používat panel, pokud je uzamčen. "Počkejte" "Wait" ukazuje čas, do otevření panelu. Panel bude čekat na tuto dobu, než se otevře. Aktivovat log Start log: Chcete-li aktivovat záznam, stiskněte tlačítko [Menu] vyberte možnost.! Poznámka: Nebude probíhat žádný záznam, pokud je deaktivován. (Stránka 16) Nastavte rozlišení VGA displeje (LCD monitor), který je připojen k rekordéru. Dostupné možnosti (dle verze DVR přístroje): , , Vyšší rozlišení poskytne jasnější obraz. Změna rozlišení obrazu bude mít vliv aţ po restartování DVR rekordéru Pouţívání hesla K dispozici jsou dva reţimy provozu hesla: aktivováno, musíte zadat platné heslo k výkonu operací, jako zadat nabídku, zrušit varování a načasování. deaktivováno, nemusíte zadat heslo pro výkon operací Nastavení obrazu pro jednotlivé kamery ikona "Obraz" [Image]: Dle verze software a zvoleného rozlišení VGA / se zobrazí:

17 Zvolte obraz z Ch. kamery. Vyberte nahrávaný obraz. Lze si vybrat až 16 snímků nebo zobrazit jeden snímek. Pojmenování obrazu pro pohodlí provozu nahrávání a prohlížení. Můžete si zvolit jméno každého obrazu. Stiskněte tlačítko [Menu] pro přepínání vstupní metody, pokud potřebujete vložit znaky a čísla. K dispozici vstupní metody jsou: číslo, velké písmeno, malé písmeno a umístění kódu. Návod je v kapitole 3.5. Metody vstupů (stránka 10). Pozice: Nastavte název polohy obrazu na displeji. Dostupné volby jsou: A (dole uprostřed), B (centrování), C (vlevo dole) a D (vpravo dole). Jas Brightness či Lighteness: Nastavení jasu Kontrast: Nastavení kontrastu Tónování - Hue: Nastavení odstínu zabarvení Sytost Satura či Sharpness: Nastavení ostrosti Maskování soukromých údajů: Krytí citlivé nebo soukromé oblasti sledování obrazu, např. klávesnice při sledování ATM. Plocha: Nastavte polohu a velikost stíněné plochy (Stránka 17) Maskovaný Alarm: Vlasní Alarmová maska. Pokud je čočka slepá, záznam a výstup bude Alarmován. Video ztráty: Vlastní video ztráty. Aktivovat "Video Lose" a ztráta video signálu způsobená chybou video kabelu nebo kamery bude odhalena včas. Detekce pohybu: Detekce pohybujícího se objektu ve stavu monitorování. Analyzovat video obraz, zkontrolovat zda byla video scéna změněna. Je-li video scéna změněna, potvrďte zpracování v režimu "Motion detection proces" - "Proces detekce pohybu". Typ detekce pohybu: Vyberte typ nahrávání videa. Společná a alarm jsou k dispozici. Alarm detekce pohybu na vliv stavu pouze upozorní a vzniká alarm. Společná detekce nahrávání nevyžaduje varování a produkují společné nahrávání Vybrat část zobrazené plochy Draw Area mask Krok 1: Vyberte obraz z kanálu kamery.

18 Přesunout kurzor [ ] na položku, nastavit "Ohraničení" plochy masky "Envelop" Stiskněte tlačítko [Menu] pro potvrzení. Krok 2: Nastavení oblasti Aktivujte posunutím kurzoru "Maska Alarm" po stisknutí tlačítka [Menu] pro potvrzení a v položce "Plocha" "Draw Area" se po stisknutí tlačítka [Menu] zobrazí výřez. Použitím kurzorových tlačítek [ ],[ ], [ ] [ ] vyberte rudou ohraničenou linkou do stran opakovaným stiskáním roztažení či zmenšení nastavení zobrazeného prostoru masky. (Jeden snímek lze vztahovat pouze na jednu oblast). Po nastavení stiskněte tlačítko [Menu] pro potvrzení a návrat k rozhraní nastavení položek v Menu.! Poznámka: V současné době jsou podporovány pouze dvě maskované oblasti. Krok 3: Zkopírujte kanál Můžete kopírovat obsah nastavení plochy masky na jiný kanál nebo všechny kanály. Vyberte kanál v "Kopírovat nastavení" a klikněte na tlačítko "Copy To". Opakujte krok 1 a 2, pokud se oblast ostatních kanálů liší. Krok 4: Uloţení Po nastavení oblasti masky všech kanálů (kamer), klikněte na tlačítko "OK" v menu "Nastavení obrazu" "ImageSet" pro uložení a opuštění. (18) Nastavení obrazu masky Krok 1: Vyberte obraz Vstupte do menu ikony "Obraz" "ImageSet". Pohybem kurzorových tlačítek vyberte obraz pro maskovaný alarm a tlačítkem [Menu] potvrďte. Krok 2: Aktivujte alarm masky Stiskněte tlačítko [Menu] vyberte položku "Maska Alarm" aktivovat alarm masky. Krok 3: Nastavení citlivosti Nastavte stupeň "Citlivosti" "Sensivity". Je k dispozici sedm možností "Degree" (úroveň 1-7). Lze upravit nastavení. Krok 4: Procesní alarm maska Přesuňte kurzor na "Proces" Aktivovat. Stiskněte tlačítko [Menu] upravit parametry

19 pro zpracování v dialogovém okně. (Viz kapitola 5.2.3: nastavení zpracování Alarmu na straně 19,20). Krok 5: Kopírovaný kanál Můžete kopírovat obsah plochy masky nastavení na jiný kanál nebo všechny kanály. Vyberte kanál v "Kopírovat nastavení" a klikněte na tlačítko "Copy". Opakujte krok 1 a 4, pokud oblasti ostatních kanálů jsou různé. Krok 6: Uloţení Po nastavení obrazu masky všech kanálů, klepněte na tlačítko "OK" v menu "Nastavení obrazu" "ImageSeting" pro uložení a opuštění. Krok 7: Aktivovat/deaktivovat varování Aktivovat: Stiskněte tlačítko [Alert] [Upozornění] na předním panelu pro aktivaci maskovaného alarmu. Symbol upozornění se zobrazí na obrazovce. V případě alarmu, bude symbol na obrazovce. Záznamník bude bzučet. Alarm vstup zrušte stiskem tlačítka [Clear][Vymazat] na předním panelu. Deaktivovat: Stiskněte tlačítko [Alert] [Upozornění] na předním panelu a v dialogovém okně "Vstupní PSW" bude-li místní ochrana heslem povolena, zadejte platné heslo (Výchozí heslo: ) k odchodu ze stavu varování. Maska alarm bude zastavena a symbol varování zmizí Nastavení zpracování alarmu (Stránka 19) Zvolte obraz (kameru) spuštění: Stiskněte [Menu] pro výběr mezi 4 obrazy (kamerami). Vybraný obraz bude nahrán, když se spustí alarm. Pohybem kurzorových tlačítek vyberte obraz a stiskněte tlačítko [Menu] k aktivaci obrazového kanálu (kamery). Bzučák: Stisknutím tlačítka [Menu] aktivujte [Buzzer] bzučák. Po aktivaci pokud nastane Alarm, bzučák pošle upozornění. Přenos alarmu: Alarm Upload obrazu na vzdáleného hostitele.(je-li k dispozici řízení připojeným počítačem.) Čas přenosu obrazu závisí na Alarm době přenosu. Alarm výstup: Vyberte výstupní Alarm kanál. Zaznamenávání času, neţ je Alarm: Nastavení doby záznamu než je spuštěn Alarm. Stiskněte numerická tlačítka pro čas vstupu. Obraz před alarmem bude uložen jako zvuková nahrávka, podle nastavené doby. Je-li "Čas Záznamu dřív než poplach" je "0", systém nebude ve stavu vstup pre-alarm, tj. období před alarmem nebude zaznamenáno. Doba záznamu po poplachu: Nastavení doby záznamu po Alarmu je spuštěno. Stiskněte numerická tlačítka pro čas vstupu. Alarm po spuštění alarmu je uložen.

20 Čas Alarm výstupu: Poplašný signál by měl být připojen k DVR rekordéru.! Poznámka: Také je potřeba nastavit tyto tři body doba záznamu před Alarmem doba nahrávání po Alarmu čas výstupu Alarmu U jiných možností (např. ztráta pro zpracování videa). Jejich hodnoty jsou vzájemně provázané, např. "Záznam v době před Alarmem" od "Alarm Masky" se změnil, "nahrávání doby před Alarmem" od "zpracování videa pro ztráty" se bude také měnit Nastavení ztráty videa Krok 1: Vybrat obraz (kameru) Vstupte do menu ikony "Obraz" "ImageSet". Pohybem kurzorových tlačítek vyberte položku pro nastavení video ztráty "LossSetting" a dalším pohybem kurzoru vyberte obraz (kameru) "Select image" k vykonávání video ztráty. Stiskem tlačítka [Menu] potvrďte. Krok 2: Aktivace video ztráty "Video loss" Stiskněte tlačítko [Menu] vyberte položku možnost volby "Video ztráta". Krok 3: Zpracování video ztráty Přesunout kurzor na "Proces" a stiskněte [Menu] tlačítko. Rozhraní zpracování video ztráty je na stejném rozhraní video masky. (Viz kapitola 5.2.3: Nastavení zpracování Alarmu na straně 20 a 21). Krok 4: Kopírování nastavení "Copy setting" Můžete kopírovat obsah plochy masky nastavení na jiný kanál nebo všechny kanály. Vyberte Kanál v "Kopírovat nastavení" a klikněte na tlačítko "Copy". Opakujte krok 1 a 3, pokud video režimy zpracování ztráty jsou u ostatních kanálů různé. Krok 5: Uloţení Po nastavení všech kanálů zpracování videa ztráty, klepněte na tlačítko "OK" v menu "Nastavení obrazu" "ImageSetting" pro uložení a výstup. (Stránka 20) Krok 6: Aktivovat/deaktivovat Varování "Alerting" Aktivovat: Stiskněte tlačítko [Varování] na předním panelu pro aktivaci nahrávání alarm video ztráty. Symbol upozornění se zobrazí na obrazovce. V případě alarmu se symbol zobrazí na displeji a rekordér bude bzučet. Stiskněte tlačítko [Vymazat] [Clear] na předním panelu pro vymazání poplachového výstupu a stiskněte [varování] [Alert] znovu pro opuštění stavu varování. Deaktivovat: Pro ukončení nahrávání Alarm ztráty videa, stiskněte [Varování] [Alert] tlačítko na panelu jako první. Pokud je ochrana heslem zapnuta, zobrazí se okno "Input PSW" zadejte platné heslo (Výchozí heslo: ) k zastavení nahrávání Alarm ztráty videa. Zobrazovaný symbol varování také zmizí Nastavení vyhledávání pohybu "Detection setting" Krok 1: Vybrat obraz (kameru) Vstupte do "ImageSet" rozhraní. Přesuňte kurzor na "Vybrat obraz" "Select image" a vyberte obraz (kameru), proveďte nastavení detekce pohybu. Stiskněte [Menu]

21 pro potvrzení Krok 2: Aktivace vyhledávání pohybu (detekce) Stiskněte tlačítko [Menu] vyberte položku "Detekce pohybu" "Motion detection" pro aktivaci Alarm masky. Krok 3: Nastavení citlivosti Nastavte stupeň "Citlivosti" "Sensivity". Je k dispozici sedm možností "Degree" (úroveň 1-7). Lze upravit nastavení: Nízká citlivost aktivuje alarm detekce pohybu pouze, pokud je zřejmá změna scény. Vysoká citlivost, alarm detekce pohybu bude aktivován při jen nepatrné změně scény. Krok 4: Nastavení oblasti detekce pohybu (Area) Ve video scéně tohoto kanálu, musíte definovat, které oblasti se budou zpracovávat, pokud dojde k detekci pohybu. Celý Obraz je rozdělen do 48 (6 8) čtvercových oken. Jsou k dispozici tři barvy pro nastavení detekce pohybu kurzorem: žlutá označuje jen pohybující se kurzor, modrá ukazuje nastavení detekce pohybu oblasti a okna, které se pohybují, po modré se kurzorem změní v červená okna, červená naznačuje, že tyto oblasti jsou vybrány, zelená indikuje mazání detekce pohybu oblasti a okna, když se zelená místa kurzoru celá změní v šedou, znamená to, že tyto oblasti nejsou vybrány. (21) Stiskněte tlačítko [Menu] pro výběr spínání barvy kurzoru mezi ţlutou, modrou a zelenou. Stiskněte tlačítko [ ],[ ], [ ],[ ] pohybem kurzoru vyberte oblast. Pokud se barva změní ve vybraných oblastech, detekce pohybu se dá do pohybu. V oblastech, které nejsou vybrány změnou barvy, detekce pohybu nemůže být spuštěna. Jak ukazuje následující obrázek: detekce pohybu, bude spuštěna v oblasti A (červená) namísto oblasti B (šedá). Po výběru stiskněte tlačítko "0" k východu z nastavení.

22 Krok 5: Proces detekce Alarm pohybu Přesunout kurzor na tlačítko "Proces" detekce pohybu a stiskněte [Menu] vstoupit do rozhraní "zpracování detekce pohybu". Rozhraní zpracování detekce pohybu je na stejném rozhraní video masky (Viz kapitola 5.2.3: Nastavení zpracování Alarmu na straně 19 a 20). Krok 6: Vyberte typ Záznam detekce pohybu bude uložen jako alarm / společné nahrávání. Ve společném nahrávání: když nabude účinnosti stanovení lhůty, bude aktivován ihned po výstupu z menu, v případě poplachu je aktivován společný pohyb. Detekce bude vypnuta. V procesu alarm nahrávání, pokud je aktivován bzučák, zařízení bude bzučet. Čas alarmu závisí na době záznamu před a po alarmu. Alarm nahrávání bude provedeno pouze tehdy, když je varování "Alert". Krok 7: Časový rozvrh detekce pohybu (dle verze software) Provést detekci pohybu v nastaveném časovém období. Vstupujte dalším krokem přímo, pokud tuto možnost nastavit nemáte. Chcete-li nastavit časování pohybu detekce, upravte čas v dialogovém okně období zjišťování. Vyberte časové období a potom čas vstupu na začátku a čas ukončení. Klikněte na "OK" pro uložení a opuštění. Načasování odhalení se vztahuje pouze na společné odhalování a nebude mít vliv na efektivní dobu poplachu detekce. (Stránka 22)! Výzva: Zadejte platný čas. Čas ukončení musí být pozdější než začátek, jinak nebude detekce pohybu v činnosti. Krok 8: Kopírovat nastavení

23 Můžete kopírovat obsah nastavení plochy masky na jiný kanál nebo všechny kanály. Vyberte kanál v "Kopírovat nastavení" "Copy setting" a klikněte na tlačítko "Copy" Opakujte nastavení, pokud zpracování režimů video ztrát se u ostatních kanálů liší. Typ a čas detekce pohybu a obsah časování detekce se nebudou kopírovat. Jako efektivní rozsah této části jsou všechny kanály. Krok 9: Uloţení nastavení Po nastavení detekce pohybu, klikněte na tlačítko "OK" pro uložení a ukončení a návrat do rozhraní "Nastavení obrazu". Klikněte-li na "Zrušit" "Cancel" či "Back" nastavení nebude provedeno. Krok 10: Aktivovat/deaktivovat Varování "Alerting" Aktivovat: Musíte stisknout [Varování] [Alert] tlačítko na předním panelu pro aktivaci nahrávání detekce pohybu. Zobrazí se Symbol Varování. V případě Alarmu, rekordér bude zvonit. Stiskněte tlačítko [Vymazat] [Clear] na předním panelu, zrušte výstup poplachu a stiskněte [varování] [Alert] tlačítko pro ukončení stavu varování. Deaktivovat: Pro zastavení nahrávání detekce Alarmu stiskněte [Varování] [Alert] první tlačítko na panelu. Pokud je ochrana heslem zapnuta, zobrazí se okno "Input PSW" zadejte platné heslo (Výchozí heslo: )k zastavení nahrávání detekce pohybu. Zobrazovaný symbol varování také zmizí.! Výzva: V případě aktivování detekce alarm pohybu, bude manuální nahrávání vypnuto. Nahrávka detekce Alarm pohybu bude uložena na disku jako zvuková nahrávka. Společná detekce pohybu, záznam bude uložen na pevném disku jako společné nahrávání Nastavení záznamu (dle verze software) Vyberte kanál (kameru): Zvolte monitorování obrazu. K dispozici je zobrazení až 16 kamer. Kvalita obrazu: Nastavení kvality monitorovaného obrazu. K dispozici je pět možností: Nejvyšší, Vysoká, Střední, Nízká a vlastní.! Poznámka: Vyšší kvalita obrazu bude zabírat více místa na disku HDD. (Stránka 23) Počet snímků za sekundu: Počet snímků, které budou zaznamenány za jednu sekundu. Např. 25 F/S ukazuje, nahrávání 25 snímků v jedné sekundě. Audio: Zvolit zda bude zvuk zaznamenán s obrazem. Je k dispozici výběr z 1-16 Kanálů.

24 Tajná nahrávka: Při sledování stavu, video nebude zobrazeno na monitoru, ale bude nahráno. Kopírovat nastavení: Kopírovat nastavení kanálů. Pro uživatelé to bude výhodné, lze přizpůsobit parametry obrazu. Vybrat kanál a kliknout na "Kopírovat" zkopírovat nastavení. Načasování nahrávání: Nahrávání videa v určeném čase. Prostor plný: Zvolte způsob zpracování, když dojde k naplnění disku HDD (doporučeno přepisovat automaticky nejstarší záznamy). Rozlišení: Rozlišení sledovaného obrazu na displeji. K dispozici jsou CIF a HD1. Kvalita obrazu: Je k dispozici pět úrovní pro obrazovou kvalitu záznamu. Můžete si upravit velikost MB/Hodinu v těchto pěti volbách. Různé úrovně kvality, pokryjí jinou velikost prostoru na pevném disku. Stiskněte numerická tlačítka na předním panelu pro změnu. Výchozí doporučené hodnoty jsou: 150, 200, 250 a Nastavení času záznamu Krok 1: Nastavení data a času DVR záznamník se aktivuje ve stanoveném časovém období. (Stránka 24) Datum: K dispozici je 10 možností Začátek: Čas pro zahájení nahrávání. Nahrávka bude zahájena v určeném čase. Formát je 24hodinový. Stiskněte numerická tlačítka na předním panelu a nastavte čas.

25 Ukončení: Čas pro zastavení nahrávání. Nahrávka bude zastavena v určeném čase. Formát je 24hodinový. Stiskněte numerická tlačítka na předním panelu a nastavte čas. Krok 2: Výběr kanálu (kamery) Stiskněte tlačítko [Menu] pro vstup do položky výběru "Selection" kanálu, přesuňte kurzor na požadovaný kanál (kameru) a stiskněte tlačítko [Menu] pro aktivaci. Po výběru, klepněte na tlačítko "OK" pro uložení a opuštění.! Výzva: Vyberte mezi 8 možnostmi periodického načasování nahrávání. Krok 3: Potvrdit uloţení Po nastavení, klikněte na tlačítko "OK" pro uložení a opuštění. Při kliknutí na "Back" či "Cancel" by nedošlo k uložení nastavených hodnot. Krok 4: Start/Stop nahrávání Start: Stiskněte tlačítko [Načasování] na předním panelu, zahájíte měření času nahrávání. Symbol Načasování se zobrazí na monitorování a VFD displeji. Stop: Časovanému nahrávání, stiskněte tlačítko [Načasování] na předním panelu jako první. Pokud je ochrana heslem zapnuta, zobrazí se okno "Input PSW" zadejte platné heslo (Výchozí heslo: ) k zastavení časovaného nahrávání. Symbol Časování na snímku také zmizí. Pokud je ochrana heslem vypnuta, stiskněte tlačítko [Časování] pro přímé zastavení časovaného nahrávání.! Poznámka: Manuální záznam nebude funkční v procesu načasovaného nahrávání. Načasovaný záznam bude uložen na pevném disku při nahrávání alarmu Nastavení internetové sítě Typ: režimy k získání IP adresy: Automatický a statický. DHCP protokol se používá k automatickému získání IP. LAN musí mít DHCP server, jinak záznamník DVR, nemůţe získat IP. IP adresa: Tato IP adresa je v Net síti jedinečná. Záznamník nemůže automaticky zjistit, zda je IP adresa v konfliktu. Prosím zadat platnou IP adresu. (Stránka 25) Maska: Používá se pro označení síťových segmentů podsítě. Brána: Komunikuje mezi jednotlivými segmenty sítě. Adresa brány musí být stanovena. DNS: je zvláštní název domény software služby. Zařízení získá dynamickou IP adresu,

26 když přistupuje sít v protokolu PPPOE. Pokud je tato IP adresa, je vázána na S/N (sériové číslo)a nebo název zařízení, server DNS bude analyzovat S/N a nebo název zařízení na IP adresu. Vstupní IP adresu doménového serveru v "adresu serveru DNS". Adresa Hostitele: IP hostitele a port jsou konfigurovány pro počítač, který řídí dálkově záznamník, digitální video rekordér DVR vyšle v případě Alarmu nebo neobvyklé události signály do vzdálených Ústředen. (Nainstalovat napřed klientský software do Ústředny.) Port: Klientský software je instalován v počítači, musíte nakonfigurovat port před vstupem rekordéru DVR do PC. Konfiguraci přenosu a přenos informací pro zobrazení videa a informací. Musíte zadat port pro přístup k rekordéru DVR v IE. WEB port musí být stejný pro IE port. PPPOE: S PPPOE, můžete připojit přístroj s jednoduchým přístupem přemostění zařízení k PC pro vzdálený přístup. Vstup účtu a heslo k přenosu informací prostřednictvím sítě. DDNS: Dynamic Domain Name Service. Mapa uživatele s dynamickou IP adresou pro statické DNS. Když uživatel otevře síť, klient pošle dynamickou IP hostitele na server aplikace v serveru hostitele. DNS tohoto videorekordéru je nezbytná, "DDNS nastavení".! Poznámka: Pokud budete zadávat heslo, je viditelné i pro vás - zkontrolovat a zapamatovat. Po vstupu, nebo když kurzorem vyjdete z položky heslo, bude opět zobrazeno hvězdičkami Nastavení alarmu Přizpůsobit vnější nastavení alarmu v menu nastavení alarmu. Můžete nastavit propojení jednotlivých nastavení alarmu a platnost každého portu alarm výstupu. Vstupní alarm: vyberte číslo, které bude stanoveno. Vstupní typ alarmu: vybrat N/O pokud vstupní port Alarmu je připojen k normálnímu otevřenému alarmu. N/C pokud je připojen normálnímu zavřenému alarmu. Kopírovat nastavení: Kopírovat nastavení tohoto Alarm výstupu na jiné vstupní zařízení. (Stránka 26) Proces: Nastavení procesu zpracování při spuštění alarmu. Viz kapitola 5.2.3: Nastavení zpracování Alarmu na straně 19 a 20). Výstupní Alarm: vyberte číslo, které bude stanoveno.

27 Výstupní typ Alarmu: Vybrat N/O pokud vstupní port Alarmu je připojen k normálnímu otevřenému alarmu. N/C pokud je připojen normálnímu zavřenému alarmu. Kopírovat nastavení: Kopírovat nastavení tohoto Alarm výstupu na jiné vstupní zařízení. Nastavení zpoţdění varování "Alert": Provozovatel opustí oblast varování v této době Abnormální zpracování Vstupte v menu "Nastavení systému" do ikony "Abnormity". Zobrazí se výše uvedené. Jsou dvě možnosti: Pevný Disk HDD je Plný nebo Pevný disk HDD má Chybu V každé možnosti může uživatel zvolit pro připomenutí: Bzučák Alarm Přenos do jiného počítače Alarm Výstup připomenout! Poznámka: Upload Přenosový alarm a alarm výstup jsou k dispozici pouze, pokud je přístroj vybaven alarmem, bzučák je nastaven v DVR host Nastavení portu (dle verze software): (Stránka 27) Nastavte číslo kanálu na dekodéru, včetně rychlosti, data bit, stop bit, kontroly a Řízení toku, v sériovém menu portu. Hodnoty těchto položek musí odpovídat napojenému sériovému zařízení. Výchozí hodnoty jsou: 8 bitů dat, 1 stop bit, žádná kontrolní bit a hardwarové řízení toku. Tyto údaje mohou být pozměněny uživatelem.

28 Sériový port: k dispozici jsou RS485 a RS232. Přenosová rychlost Dostupné volby jsou: 19200, 9600, 4800, 2400 a Zvolená hodnota musí být v souladu s protokolem a parametry dekodéru. Zařízení (Device): Central ovládání klávesnice (SX326, volitelné). Přístroj je pouţitelný, kdyţ volba je v souladu s periferním zařízením pro záznam a parametry jsou správné.! Nápověda: Tři body nahoře jsou nastavení sériového portu. Níže uvedené položky jsou vztah mezi panorama/náklonem, dekodérem a kanálem. Zvolte kanál (kameru): Vyberte kanál. Protokol Dekodéru: Vyberte typ protokolu o dekodéru připojeného k tomuto kanálu. Dostupné volby jsou: PANASONIC, LLW, PELCO-D, PELCO-P, LILIN, NEON, PELCO-D YA, PELCO-D SFD, PELCO-P MK, PELCO-D ZT, PELCO-P ZT a ZHIMIN. ID Adresa: Zadejte adresu dekodéru připojeného do vybraného obrazu a pak můžete přepínat obraz a vyberte možnost funkce panorama/náklon. Krok: kontrola rotace čočky. Větší krok značí, rychlejší otáčení objektivu. Předvolené nastavení: nastavení místa a uložit pozici, zaostření, clonu a zoom kamery a nastavení čísla s ochrannou značkou. Kopírovat: Kopírovat dekodér nastavení tohoto kanálu na jiný kanál. Centrální ovládací klávesnice: Dostupné volby jsou: L.C, PINERVE, SAMLINK a ZHIMIN.! Výzva: Vyberte protokol centrální ovládací klávesnice (keyboardu), pokud centrální řídící klávesnice je připojena k sériovému portu zařízení. Přidat ID Card: Tato funkce se používá hlavně v ATM. Aktivací této funkce účet každého podnikání na ATM bude zaznamenán (volitelné) Automatický okruh Přístroj má dva sériové porty: RS-232, sériové komunikačních zařízení se obvykle používá pro připojení zblízka. Standardní sériový port, je používán například pro přidání ID karty, atd. RS-485 standardní sériový port, zabudovány různé standardní protokoly. Může být použit pro speed dome otáčivou kameru, 485 dekodér a centralizované ovládání klávesnicí, atd. (Stránka 28) PTZ nastavení otáčení objektivu Dome kamery Sériový port: vyberte sériový port 485

29 Přenosová rychlost: vyberte jednu z 19200, 9600, 4800, 2400 nebo 1200, které by měly být v souladu s komunikačním datovým tokem dekodéru nebo jednotlivé speed dome kamery.! Poznámka: výše uvedené parametry jsou pro nastavení všech dekodérů a musí být stejné. Zařízení: vyberte dekodér Volba kanálu: vyberte odpovídající DVR kanál ovládaný dekodérem, jinak selže kontrola obrazu. Dekodér protokol: vyberte typ protokolu dekodéru. Následující dekodérové protokoly jsou v programu přednastaveny, včetně "PANASONIC", "LLW", "PELCO-D", "PELCO-P", "LILIN", "NEON", "PELCO-D YA", "PELCO-D SFD", "PELCO-P MK", "PELCO-D ZT", "PELCO-P ZT", "ZHIMIN".! Poznámka: různé protokoly mohou být použity pro různé kanály. Adresa ID: Vstupní adresa dekodéru připojená ke zvolené obrazovce. ID adresa musí být vytrvalá s adresou předřazenou - koncového dekodéru, jinak selže kontrola obrazu. ID adresa uživatele se nastavuje. Krokování délky: Kontrolní parametry rychlosti při pohybu PTZ. Při větší délce kroku bude vyšší rychlost. Předvolené nastavení pozic: Tento parametr je pro nastavení speed dome kamery. Umístění kamery, zaostření, clonu a zoom by mělo být přednastaveno a v paměti. Číslo by mělo být použito pro označení nastavení. Předvolba čísla pozice: vstupní číslo 00 do 128. Nastavení umístění: stiskněte tlačítko "Upravit" "Adjust" pro vstup kontroly stavu a upravte umístění do pozice směrovými tlačítky. Stisknutím tlačítka Menu se vrátíte. Uloţit "Save": aktuální nastavení do předvolby. Nastavte si požadované přednastavené pozice jednu po druhé. Čtení: vstupní číslo předvolené pozice. Stiskněte tlačítko "Načíst" "Read", dome kamera se přesune na přednastavené místo automaticky. Neexistuje-li předem nastavená pozice, kamera zůstane i nadále na svém místě. Kopírovat: kopírování nastavování parametrů kanálu pro ostatní kanály ušetří čas. Auto "Cruise" křiţovaní: automatické křižování je pro nastavení cesty okruhu v prostoru. Kamera se pohybuje určitou rychlostí, která prochází různými cestovními body s čísly. Každá pozice obsahuje předem určené místo a čas pro zastavení. (Stránka 29)

30 Cestovní pozice: na každý kanál lze nastavit 16 (1 až 16) cestovních bodů, a každý cestovní bod odpovídá nastavenému místu. Přednastavená místa: nastavit předvolené místo odpovídající cestovnímu bodu a ujistěte se předem, že bod je definován. Cestovní čas: čas zastavení cestovního bodu. Vzít například kanál 1 zavést operaci metodou PTZ. U jiných kanálů, stejně jako kanál 1: 1. Chcete-li nastavit odpovídající parametry PTZ v menu "Serial Device" "Sériové zařízení" a nastavení "Volby kanálu" "Select Channel" na "Obrazovce 1" "Screen 1"; 2. Chcete-li nastavit řadu přednastavených bodů "Set Preset Point"; 3. Chcete-li nastavit "délku kroku" "step length", tj. pohybující se rychlost z přednastaveného místa do druhého; 4. Klepněte na tlačítko "Auto Cruise" Automatické křiţování pro nastavení cesty křižování; 5. Vyberte "Cestovní bod" "Cruising Point" a zkontrolujte "Enable" "Povolit funkci cestování obrazu" a "Povolit tento cestovní bod"; 6. Přednastavené vstupní místo odpovídající cestovnímu bodu "Číslo předvoleného místa" "Preset Point Number"; 7. Vstup do nastavení času cestovního bodu na "Cestovní čas" "Cruising Time"; Chcete-li nastavit další cestovní bod, opakujte krok 5 až 7. Klepnutím na tlačítko OK uložte nastavení. Načíst "auto cruise" automatické křiţování Ve stavu postavení mimo-seznam, stiskněte tlačítko "PTZ" na čelním panelu a vstupní číslo kanálu, a pak stiskněte tlačítko "Auto", PTZ bude automaticky cestovat v každém cestovním bodu v závislosti na nastavení v "Auto Cruise" Ovládání objektivu Tento přístroj má skupinu tlačítek pro ovládání PTZ čočky, včetně: PTZ ovládání, směrových tlačítek, Iris +, Iris-, Zoom + Zoom-, Focus+ a Focus-. Pokud je dekodér, nebo speed dome kamera správně připojena, následující metoda může být přijata k ovládání PTZ a objektivu. Dle kapitoly 3.1. Přední panel, stránka 7 a 8 (Stránka 30) PTZ ovládání objektivu

31 Výběr PTZ ovládání objektivu: stiskněte tlačítko ovládání PTZ, zobrazí se na displeji ikona PTZ v levé dolní části rohu monitoru, nebo se indikátor rozsvítí, aby prokázal, že je stav PTZ pod kontrolou. (PTZ indikátor stavu v prázdné šedé) Směrová tlačítka: (nahoru, dolů, vlevo a vpravo) řídí pohyby kamery v PTZ. FOCUS +: (Record) Nahrávání videa FOCUS -: (Play) Přehrát Video IRIS +: (Rewind) Převíjení IRIS -: (Fast forvard) Rychlý posun vpřed ZOOM +: (Previous) Předchozí ZOOM -: (Next) Další Auto on: (Alerting) Varování Auto off: (Timing) Načasování Supplementary 1 on (Doplňkový 1 zapnuto): (Search) Vyhledávání (například stěrač nebo topení atd.) Supplementary 1 off (Doplňkový 1 vypnuto): Informace Supplementary 2 on (Doplňkový 2 zapnuto): (Quit) Ukončit Supplementary 2 off (Doplňkový 2 vypnuto): (Clear) Smazat! Poznámka: Ovládání tlačítek různých typů Dekodérů může odpovídat různým tlačítkům na předním panelu. (Stránka 31)

32 Speed dome kamera a nastavené kontrolní body Výběr PTZ ovládání objektivu Stiskněte tlačítko ovládání PTZ a ikona PTZ se zobrazí v levém dolním rohu monitoru, pak PTZ displejový symbol (otáčivé kamery) se objeví na displeji VFD (ne všechny typy mají VFD displej, odkazuje na přesný typ zařízení) hostitelské panelu, který ukazuje, že stav je pod kontrolou PTZ. Uživatel může stisknout číselné tlačítko na panelu k tomu, aby ovládal odpovídající PTZ příslušných kanálů (01 znamená PTZ odpovídající kontrolnímu kanálu 1 a 02 znamená PTZ odpovídající kontrolnímu kanálu 2) Stiskněte tlačítko [ ], [ ], [ ] a [ ] slouží k posunu PTZ. Přednastavené dome pozice Stiskněte tlačítko [MENU] pro vstup do Systémového Menu, vyberte "Serial Device" "Číslo zařízení" a "Set Preset Point" "Nastavit předvolený bod" v pořádku a vstupní pořadové číslo na předem určený bod (00-63) v dialogovém okně "Preset Point Number" "Přednastavené číslo bodu", a potom vyberte "Nastavení" "Adjust" nastavit dome do nastaveného bodu tlačítky [ ],[ ],[ ] a [ ] nakonec stiskněte tlačítko [MENU] znovu a systém uloží nastavený bod (místo) do systému. Načíst předvolené umístění dome kamery Stiskněte tlačítko [MENU] pro vstup do Systémového Menu, vyberte "Serial Device" "Číslo zařízení" a "Set Preset Point" "Nastavit předvolený bod" v pořádku a vstupní počet přednastavených bodů uložených v systému (00 až 63) v "Preset Point Number" "Přednastavené číslo bodu", v dialogovém okně vyberte možnost "Načíst" "Load" a stiskněte tlačítko [MENU] znovu a systém bude ovládat dome přesuny do přednastaveného umístění Nastavení náhledu Vstupte do "Nastavení náhledu" "Preview Setting" menu je na výše uvedeném obrázku, za prvé nastavte interval pro náhled, který je 5 sekundách automatický. Uživatel si může nastavit čas podle aktuální potřeby. Max. časový interval je 99 sekund. V Pravidlech náhledu "Preview Rule" jeden obrazový kanál (kamera) 4 obrazové kanály (kamery) 8 obrazových kanálů (kamer) všechny obrazované volby jsou k dispozici. Pak stiskněte tlačítko "OK" náhled bude povolen v souladu se stanoveným intervalem. (Stránka 32) 5.9. Správa uţivatelů:

33 Chránit nastavení a používání digitálního videorekordéru přes oprávnění nastavovat. Nastavte řídící "Admin" a provozní "Operační" oprávnění v systémových nastaveních. Úrovně oprávnění, jsou: "Admin", Operátor 1, 2 a 3. Správce "Admin" má nejvyšší povolení. Správce může stanovit provozovatele (operátora) Jak se nastavuje Krok 1: Výběr operátora (provozovatele) Stiskněte tlačítko [MENU] vyberte uživatele. Přesuňte kurzor na výběr uživatelů. Stiskněte tlačítko [MENU] pro potvrzení volby. Např. zvolte Operator 1. Krok 2: Vstupní heslo Stiskněte číselné tlačítka pro vstup starého hesla. ("Default" výchozí: ) Stiskněte číselné tlačítka pro nové vstupní heslo. Nové heslo může být stejné nebo se lišit od starého hesla. Heslo je osmi místné číslo (1-8). Provozovatel používá toto heslo pro přístup k menu. Potvrďte nové heslo. Zopakujte nové heslo pro potvrzení. Výzva v rámečku "PSW checkout error (ověření chybné)" naznačuje, že nemáte stejné vstupní heslo. Správce nastavení, pouze vybraný správce může být stanoven. Stiskněte tlačítko [MENU] pro aktivaci vybrané volby. Krok 3: Uloţení nastavení Pohybem kurzoru vyberte "OK" pro uložení a opuštění.! Poznámka: Pokud přistupujete k menu s administrátorem, po stisknutí tlačítka [MENU] obrazí se dialogové okno žádající vložit "Vstupní PSW" "Input PSW" Vstupní heslo správce poté nastavit v menu. (Výchozí heslo: ) Pokud máte přístup k menu s obsluhou (operátorem), po stisknutí tlačítka [MENU] obrazí se dialogové okno žádající vložit "Vstupní PSW" "Input PSW". Vstupní heslo nastavené správcem poté nastavit v menu. (Stránka 33)! Výzva: Heslo Operátora musí být odlišné od hesla administrátora.

34 V menu se ikony, pověřeného správce (Admin) zobrazí normální barvou a provozovatel je může upravovat. Operátoři kteří nejsou jmenováni správcem budou mít ikony šedé. Administrátor může změnit heslo operátora a stanoví řízení operátorem. Nastavit a změnit heslo správce (Admin) a heslo Operátora do operačního okna "Nastavení hesla" "Operation password setting". Staré heslo je požadované pro změnu hesla. Ochrana heslem může být vyřazena. Držte "Nové PSW" a "Potvrďte PSW" "Confirm PSW" administrátora v kolonce "Nastavení provozního hesla" "Operation password setting" okno vyprázdnit a ochrana heslem bude zakázána. Heslo Operátora, bude neplatné, pokud heslo administrátorské, je zrušeno. Proto není možné udržet operátorské heslo bez hesla správce (Admin). Můžete mít pouze heslo správce (Admin): držte "Nové PSW" a "Potvrzení PSW" "Confirm PSW" kolonku operátora vyprázdněte a identita operátora, bude neplatná. Pokud správce (Admin) stanoví kompletní řízení operátory a umožní obsluze nastavit a provozovat všechny položky, pak budou mít různá hesla a operátor může upravit všechny "Nastavení systému" s výjimkou "Oprávnění nastavení Operátora" "Operator authority setting". Správce (Admin) je povolen s plnou pravomocí ve výchozím nastavení a oprávnění administrátora jsou neplatné. (např. zrušit některé pravomoci správce v menu.) Přehrávání zálohování (záznamů): Vstupní čas: Nastavte čas zálohování. Zálohování bude provedeno ve stanoveném časovém období. Zvolte kanál: Vyberte obrazový záznam. Pouze vybrané snímky se budou zálohovat. Typ nahrávání: Vyberte typ záznamu videa. Běžný, alarm a všechny jsou k dispozici. Vyhledávání: Nastavení režimu nahrávání a přesnost vyhledávání. Přesné vyhledávání bude prohledávat celý disk nižší rychlostí. Rychlé vyhledávání je bisearch, vyšší rychlosti. Vstupní karty: Používá se hlavně na ATM. Můžete také vyhledávat podle čísla karty. Zálohovací zařízení: externí zařízení: lze na flash paměť, USB pevný disk nebo USB CD-R. (stránka 34) Vyhledávání a přehrávání dle času

35 Krok 1: Vyberte čas Vyberte přehrát čas nebo záložní obrazový záznam. Stiskněte číselná tlačítka pro vstupní čas. Krok 2: Vyberte kanál Přehrát nebo si zálohovat videozáznam zvoleného kanálu. Stiskněte tlačítko [Menu] vstoupit do dialogového okna. Stiskněte tlačítko [Menu] pro aktivaci jednoho kanálu a stiskněte "OK" pro potvrzení. Krok 3: Vyberte typ nahrávání K dispozici jsou běžný, alarm a všechny. Vyberte provozovat běžný obrazový záznam. Zvolte provozovat alarmový obrazový záznam. (Alarmový obrazový záznam včetně časového nahrávání a detekce nahrávání.) Vybrat funkci všechny obrazové záznamy. Krok 4: Vyberte způsob vyhledávání K dispozici jsou rychlé vyhledávání a přesné vyhledávání. Rychlé vyhledávání není dostatečně přesné. Je-li zvoleno přesné vyhledávání, všechny obrazové záznamy budou kontrolovány. Krok 5: přehrávání Stiskněte tlačítko "Play" (hrát) a stiskněte tlačítko "Backup" pro zálohování Zálohování Můţete zálohovat obsah pevného disku, v síťovém rozhraní nebo na CD (DVD)-RW. Chcete-li zálohovat na USB zařízení: Připojte zařízení k USB rozhraní (na předním panelu) a poté vstupte do menu možností volby zálohování zařízením (Equipment:), jak je znázorněno na obrázku (kapitola 5.10.) Vyberte v možnostech zálohování "USB zařízení". Pak přesuňte kurzor na "Zálohu" "Backup" a stiskněte tlačítko [Menu] zálohování. Zastavení (Stop) nahrávání do zálohy provedete až se zobrazí výzva "Hotovo" "Done", pak můžete odpojit i USB zařízení.! Poznámka: Napřed si všimněte jaký je použit formát USB zařízení zda ve FAT nebo FAT32. Chcete-li zálohovat na CD-RW: Nejprve, nastavte CD-RW zařízení jako druhý IDE (SATA) tj. pomocný "slave" prvního IDE (SATA) hlavního řídícího "master" disku HDD; zadejte v menu možnost zálohování, jak je znázorněno na obrázku (kapitola 5.10.) v možnostech zálohovací zařízení zvolte "CD-RW" a ještě: záložní režim operační režim časové období typ záznamu Přesuňte kurzor na "zálohu" "Backup" a stiskněte tlačítko [Menu] pro zálohování. Když se zobrazí výzva "Hotovo" "Done", pak můžete odpojit disk. Zálohování v síti: Napřed musíte nainstalovat do Pc klientský software (součást balení DVR). (Stránka 35) Menu nástrojů (ManageSet - Tools)

36 5.12. Tovární nastavení (Fac.Set) Obnovit výchozí "default" nastavení. To se projeví po restartu zařízení. (IP a brána jsou též reset.) Aktualizace software "Upgrade" Zkontrolujte, zda se jazyk originálního softwaru shoduje s aktualizačním. Tato aktualizace se nezdaří, pokud nemají stejný jazyk. Stiskem tlačítka [Menu] vyberte "Upgrade", v okně jsou k dispozici dva režimy: Je-li vybráno síťové NET rozhraní, musíte zadat IP hostitele serverové aplikace, pak vyberte "Spustit" "Execute" aktualizaci. Proces se zobrazí v okně zprávy. Zvláštní update software je nutné spustit na počítači za stanovených IP. Je-li vybráno USB, ujistěte se, že zařízení USB je připojeno správně a aktualizace aplikací (upcmsdvr.bin) byly zkopírovány do kořenového adresáře zařízení USB. Název souboru musí být upcmsdvr.bin Restartujte po aktualizaci přístroj DVR.! Poznámka: Nepřerušujte proces modernizace software. Odpojení napájení zdroje nebo stisknutím tlačítka vypnout napájení je zakázáno! Pokud tak nastane, DVR rekordér nelze spustit v pořádku. (Stránka 36) Správa "Admin" disků HDD: Obnovení dat/kontrola

37 Změna hesla uložených dat se projeví po formátu. Stiskněte tlačítko [MENU] a zobrazí se dialogové okno formát. Je zapotřebí heslo.! Poznámka: Všechny disky budou řízeny jako celek. Nemůžete řídit jeden disk zvlášť. Chcete-li spravovat disk, otevřete skříň DVR a odpojte ostatní disky. Pro vstup použijte staré heslo stisknutím číselné klávesy (standardní tovární: ). Vstupní nové heslo. Heslo obsahuje pouze čísla. Nové heslo může být stejné jako staré heslo. Zopakujte nové heslo. Systém vás vyzve ke změně, pokud nemáte vstupní opakované "Retype" nové heslo stejné. Pokud je potvrzeno heslo, klikněte na tlačítko "Zpět" "Back" zrušit formátování, nebo klikněte na tlačítko "Spustit" "Execute" formátování nahraných video souborů.! Poznámka: Dbejte zvýšené pozornosti!!! Když spustíte formátování pevné disku (HDD), budou všechny soubory smazány!!! Musíte zadat platné heslo k formátování HDD Obnovení dat Klikněte na tlačítko "Obnovení dat" "Recover (Resume)data" pro obnovení dat na disku. Vstupní heslo (výchozí: ). Klikněte na "Zpět" "Back" zrušit operaci; nebo klikněte na "Execute" obnovit data HDD kontrola (v současné době není k dispozici) Záznam (Log) řídících činností Zobrazení zaznamenaných Log činností v DVR. Veškeré provedené operace budou zaznamenány. (Stránka 37) Systémové informace

38 Běžící systémové informace zobrazí informace o videorekordéru, jak je znázorněno na následujícím obrázku: Kapitola VI Provozní instrukce NETDVR pro internet Netdvr je nová generace síťového video monitorovacího software. Je integrován do výkonného kanálu řídících funkcí. Můžete sledovat audio / video přes síť. Podporuje síťové vyhledávání a přehrávání, síťové zálohování a TCP / Multicast protokol, a může tak vytvořit ideální monitorovací systém s řídícím centrem Funkce Výkonné multi-kanálové řídící funkce: podpora jednoho kanálu a 4/9/16/25/36/49 kanálů, provozy mezi různými kanály jsou nezávislé; Každý kanál může být přizpůsoben samostatně a počet IP adres pro každý kanál je neomezen (tj. počet videopřehrávačů je neomezen), můžete také přepnout kanál rekordéru (IP); Definujte videorekordéry určitého kanálu, po nastavení může uživatel vybrat všechny videorekordéry tohoto kanálu manuálně nebo automaticky; Ve více jazycích (angličtina, zjednodušená čínština, tradiční čínština) a vzhled (7 možností); Internet proxy management (řízení); Podpora Multicast funkcí - až 20 uživatelů může přistupovat ke stejnému videorekordéru,! Poznámka: Multicast WAN funkce je neplatná, pokud budete sledovat scénu v sítích WAN a multicast funkce v routeru je zakázána.) Perfektní funkce pro správu uživatelů a víceúrovňové řídící funkce účtu: ADMIN je super vedení účtu a definuje hostitele "GUEST", perfektní (Log) záznam funkcí řízení; Přehledný seznam vyhledávání síťových funkcí: můžete přehrát nebo zálohovat data společný záznam a alarm záznam se seznamem a vstupní časové období pro vyhledávání nahrávaných dat; Podpora ovládání pan/tilt (panorama/sklon) přes síť (NET); (Stránka 38) Jsou k dispozici dva režimy realizovat celou obrazovku v multi-kanálovém monitorování:

39 dvojklikem v okně sledovaného kanálu, klikněte multi-image celé obrazovky v monitorovacím menu. V multi-image celé obrazovky, kliknete pro zobrazení okna na celou obrazovku; Podpora místního synchronizovaného A/V záznamu a filmování (podpora pauzy filmování), kruh přehrávání a postupné přehrání místních nahrávek Konfigurace Operační systém Zjednodušené čínské verze: čínština Windows 98/2000/ME/XP/2003/vista/7; Tradiční čínská verze: čínština Windows 98/2000/ME/XP/2003/vista/7; Anglická verze: angličtina Windows 98/2000/ME/XP/2003/vista/7. Česká verze: čeština Windows 98/2000/ME/XP/2003/vista/7. Hardware: CPU: P4 2.0 nebo vyšší. Paměť: 512 MB nebo více. Grafická paměť: 64MB Šířka pásma "Bandwidth" 4-kanál - 2 MB; 9-kanál - 5MB; 16-ti kanálový - 8MB; LAN karta: 10/100/1000MB 25-kanál - připojení klienta a video rekordéru s 100 MB síťovým zařízením. Nainstalujte DirectX9.0 nebo vyšší pro lepší kvalitu přehrávání Spuštění software Na ploše monitoru klikněte na Netdvr.exe(Client) spustit software. Zobrazí se menu: Toto dialogové okno začne účtem Administrátora. Prosím, vložte a opakujte vstupní heslo správce ( ) a klepněte na tlačítko "OK". Při prvním použití softwaru je systém ve výchozím nastavení v anglickém rozhraní. (Stránka 39) 6.4. Hlavní Menu:

40 Když se spustí účet, zadejte hlavní rozhraní, jak je znázorněno na obrázku: Výchozí nastavení rozhraní je v angličtině. Zvolte si a přizpůsobte "jazyk" "Language" a vzhled "Skin"! Poznámka: Tento software je jediný kanál, pokud je inicializován můžete však vybrat více (multi) kanálů Správce (manaţer) kanálů a IP adres Po nastavení jazyka a vzhledu, zadejte "řízení kanálů" "Channel management"(admin) na vstupní IP adresu videorekordéru a upravujte parametry, jak je uvedeno níže:! Poznámka: Musíte zadat název "Name", "IP" adresu a "Heslo"; heslo je zde na pevný disk (heslo používané pro formátování pevného disku, místo admin. hesla). Název: videorekordéru DVR který uživatel přidal. (Stránka 40)

41 IP: IP nebo doména současného videorekordér v LAN / WAN. Popis (Description): popis uživatele. Heslo: Heslo, které používáte pro formátování pevného disku (výchozí: ). Nemůžete se dívat na video, pokud je heslo neplatné. Proxy: Musíte nastavit tuto položku, pokud budete přistupovat k videorekordéru prostřednictvím zástupce (proxy). To se týká nastavení "Proxy řízení (management)" a můžete vybrat zprostředkující "proxy" server v "proxy řízení". Hlídání: Jestliže dva nebo více videorekordérů DVR, jsou přidány v tomto (Patrol)kanálu, musíte zvolit tuto možnost hlídat rekordéry v tomto kanálu v poll modu. Výchozí DVR: Záznamník, který uživatel přidal do tohoto kanálu. Pokud je tato možnost vybrána, bude DVR připojen přímo pro zobrazení scény. Přidat DVR: Zadejte tři body, a klikněte na tlačítko "Add" "Přidat" a DVR a informace se budou zobrazovat v levé části, jak je znázorněno níže: Stavový řádek vlevo zobrazuje tři přidané videorekordéry a jejich parametry. Všechny tři rekordéry jsou přidány nastavit jako výchozí DVR. Při zobrazení scény, bude software připojen k prvnímu DVR v seznamu přímo, např. "226" v obrázku výše. Změnit DVR: Změňte parametry přidaného DVR. Vyberte DVR ve stavovém řádku a klikněte na tlačítko vymazat "Clear", pak klikněte na vstupní parametry "Upravit" "Modify". Odstranit DVR: Vyberte DVR ve stavovém řádku a tlačítkem "Delete" smažte. Název kanálu (Name): Přizpůsobte název kanálu, jak je znázorněno na obrázku výše. Výchozí reţim (Default): Monitor a Patrol jsou k dispozici. Čas hlídaní: 5 sec ve výchozím nastavení. Přesunout do (Move to): V multi-kanálovém ovládání, můžete přesunout všechny DVR z jednoho kanálu na druhý. (Stránka 41)

42 Správce jmen uţivatelů (AcctAdmin) Správa uživatelů se skládá ze tří položek: Účet, správa a zápis (Log) Vedení účtu: Vlastnosti účtu správce: nastavení orgánu, vytvářet a mazat účet hosta, změna hesla správce a typ jiných účtů, jak je znázorněno na obrázku: Musíte zadat jméno, heslo a potvrzení hesla. Potom klikněte na tlačítko "Přidat" a název i popis přidaného účtu se zobrazí ve stavovém řádku vlevo, jak je uvedeno níže: Oprávněné řízení: Když zslc je přidaný jako hostující účet, klepněte na tuto možnost jmenovat správce zslc. Vybrat "Zslc" v "Vybrat uživatele" "Select user" opustit menu a vyberte správce. Ve výše uvedeném obrázku, zvolte "Channel 1", řeč "Language", změnit vzhled "Change skin" a přehrát "Play", pak klikněte na tlačítko Ověření "Authorize" a zslc účet bude aktivován s tímto správcováním: všechny hrací kanály "Channel 1" a "jazyk" a "Změna vzhledu" v hlavním menu. Pro další operace, budou vyskakovat varovná okna: Bez oprávnění "No authority". Zápis řízení: (v současné době není k dispozici) (Stránka 42)

43 Správce Proxy Chcete-li použít tuto funkci, jiný proxy software není zapotřebí. Pokud je tato funkce povolena, připojí se IP proxy server na místo zobrazované scény DVR. Je-li proxy server spuštěn, až 20 uživatelů může přistupovat stejným proxy serverem pro zobrazení video scény. Název: Název proxy serveru; IP: IP adresa počítače, který běží na proxy software; Proxy user: uživatelské jméno pro proxy software; Uţivatelské heslo: "User password" Uživatelské heslo proxy software; Ověřit heslo: Zadejte stejné heslo jako Uživatelské heslo "User password"; Popis: Popis proxy serveru. Jak je ukázáno na obrázku výše, je proxy software spuštěn na počítači s IP adresou jako uživatelské jméno Xing (je to v anglickém manuálu) Číslo kanálu (Stránka 43)

44 Číslo kanálu je položka řízena pomocí multi-kanálu. Jako například 9 kanálů Take : Pokud si uživatel zvolí 9-kanálové centralizované řízení, bude software Netdvr zobrazovat 9 kanálů (9 video oken). Pak, zadejte "Channel management" Kanál řízení přidá DVR a přizpůsobí každý kanál, jak je znázorněno na obrázku výše. Rozdíly v kanálech, musíte si přizpůsobit kanál 0, Channel 1, Channel kanál zvlášť.! Poznámka: Počet DVR v každém kanálu je neomezen. Po nastavení, provoz každého kanálu je nezávislý Jazyk: K dispozici jsou tři: zjednodušená/ tradiční čínština a angličtina (výchozí) Změna vzhledu (skin): Sedm možnosti je k dispozici Místní nastavení (Set)parametrů Místní nastavení je nutné. Týká se to kvality obrazu a místa ukládání záložních souborů, atd. Cesta ukládaní dat: Cesta ukládání záložních souborů a nahrávání souborů. Můžete použít výchozí cestu (vybrat "Výchozí cesta" tj. adresář C:/ ve Windows, nebo upravit cestu do jiné složky. Můžete si vybrat přepsat zálohu nebo nahrávání souborů nebo ne. Pokud velikost souboru záznamu je příliš velká, můžete soubor rozdělit do různých segmentů. Vstupní rozměr (jednotka: MB) segmentu. Můžete si vybrat přehrát jeden segment nebo přehrát všechny segmenty v pořadí. Rozlišení obrazu: Změnit tento parametr přehrávání (play video) streamů (toků) v různých rozlišeních. Systém rozpozná rozhodnutí automaticky. Kvalita obrazu: Nastavení kvality obrazu. Vyšší kvalita zabere více systémových prostředků. (Vyberete-li nižší kvalitu získáte lepší výkon počítače.) Barvy oken: Zvolte barvy pozadí, oddělte samostatná okna, oddělit vybrané okno a čas. Pokud obraz je světlé barvy, zvolte barvu času černou. Čas se zobrazí pouze v šedé barvě. Barvy v obrázku výše jsou výchozí. (Stránka 44)

45 Zvolte kanál: Když je vybrán jen jeden kanál, budou data kanálu 1 odeslána pouze při zobrazení scény a přehrávání nahrávaných souborů, pokud je vybráno více kanálů, budou údaje ze všech vybraných kanálů odeslány. Systém pošle data všech kanálů ve výchozím nastavení. Nastavení se projeví až po novém připojení. Přidat DVR ID: Zvolte "Ano" pro přidání čísla kanálu DVR. (Výchozí nastavení: Ne) na obrázku. Způsob zobrazení: Jsou k dispozici Běžný a Multicast. Jejich rozdíl: Je-li vybráno běžný, jen jeden uživatel může zobrazit DVR. Při výběru Multicast si může DVR prohlédnout více uživatelů současně. Pokud je uživatel prohlížení obrazu v režimu multicast, budou uživatelé přistupovat k DVR v multicast režimu. V něm si až 20 uživatelů může zobrazit snímky ve stejnou dobu. Výchozí režim je "běžný". Nastavení se projeví až po novém připojení. Image zoom: Vlastní nastavení tohoto parametru pro zvětšení obrazu. Při zobrazení scény nebo přehrát nahrávané soubory, podržte klávesu "Ctrl" a dvojitě klikněte pravým tlačítkem myši na obraz. Souborový přesčas: Tato funkce je určena pro speciální uživatele. Všechny operace systému budou ukončeny automaticky, pokud do této doby není myš přesunuta. Vstup 0 zakáže tuto funkci. Zvolit zpoţdění souborů (Delay): Nastavení síťového zpoždění pro udržení souvislosti obrazů. Například: v případě, že zpoždění je 5 sekund, odeslání dat bude opožděno o 5 sekund po načtení, takže bude dostatek obrazů v nárazníkové oblasti, ale obrazy v síťovém konci, budou o 5 sekund opožděny, než reálné scény. Vstup 0, pokud máte vysoké nároky na reálný čas. Příkazový Port (Command): (výchozí: 3357) můžete změnit port a přizpůsobit nastavení brány firewallu nebo směrovače. Ujistěte se, že port má stejné nastavení DVR pro přístup. Data Port: (výchozí: 3358) můžete změnit port a přizpůsobit nastavení brány firewallu nebo směrovače. Ujistěte se, že port má stejné nastavení DVR pro přístup. Hovorový port (Talk): (výchozí: 3360) můžete změnit port a přizpůsobit nastavení brány firewallu nebo směrovače. Ujistěte se, že port má stejné nastavení DVR pro přístup Exit: Vystoupení ze software.(ukončení) Kapitola VII Specifické činnosti NETDVR pro Internet 7.1. Menu po kliknutí pravým tlačítkem myši Přesuňte kurzor na ploše displeje a klikněte pravým tlačítkem myši, zobrazí se menu: (Stránka 45)

46 7.2. Prohlíţení Klikněte na tlačítko "Zobrazit" "view", jsou k dispozici dva módy pro připojení: 1. Pokud máte vlastní "Default DVR" v "Channel management", DVR a zobrazování video scény se připojí k výchozí IP; 2. Pokud nemáte vlastní "Default DVR", zobrazí se následující dialogové okno: Vyberte DVR a klikněte na "OK" pro zobrazení scény. Chcete-li zvolit v tomto rozhraní výchozí DVR: Zvolte DVR a "Default DVR". Při prohlížení scény, můžete zvětšovat (zoom) nebo přepínat video okna, fotografovat, natáčet videa a ovládat PTZ Hlídání Pokud jste ke kanálu přidali více DVR, zvolte "Ano" v "Hlídání" "Patrol", musíte zadat čas v "Patrol time" (výchozí: 5 sec). (Stránka 46)

47 Jak je ukázáno na obrázku výše, zvolte "Ano" pro DVR 227 a 228 v kanálu 0 a nastavte "Čas hlídání" 5 sec. Po nastavení, klikněte pravým tlačítkem myši na kanál 0 a zvolte "Patrol", pak bude software připojen k IP DVR 227 a 228 v pořadí 0 kanálu a hlídat obrazové sekvence každého DVR v závislosti na nastaveném čase. Hlídání DVR 227 prvních 5 sekund a hlídání ve druhém DVR 228 též 5 sekund, pak ve třetím DVR 227 též 5 sekund, a tak dále Snímání (ofocení) obrázků z videa Klikněte na tlačítko obrázek "Take picture", aby se ofotil obraz jednoho (frame) snímku. Pojmenování fotografií je v normě: time.bmp. Fotografie jsou uloženy ve složce C:\ Program Files\ DVR software\ DVR player\ CapFiles. Můžete je otevřít v nástroji pro úpravu obrázků Nahrávání videa Klikněte na tlačítko "Nahrát" "Record" spusťte nahrávání a klikněte na tlačítko "Stop" pro zastavení nahrávání. Soubory jsou uloženy ve složce C:\ Program Files\ DVR software\ DVR player\ RecFiles. Pojmenování video záznamových souborů je v normě: 4r+time.mpg Nastavení zvuku Klikněte na tlačítko "Monitor Audio" a můžete sledovat audio scény ve stejnou dobu. Klepnutím na tlačítko "Mute" zrušíte audio monitoring. (V multi-kanálovém ovládání, můžete sledovat jen jeden kanál, jinak bude zvuk smíšený.) 7.7. Nastavení kvality obrazu pro ukládání záznamu Změny kvality obrazu a počet snímků předních DVR. Jak je patrné z obrázku níže: Kvalita obrazu: Čtyři varianty jsou k dispozici (Level 1-3, vlastní - Custom). Je-li vybrán Level 1-3, můžete změnit pouze rychlost rámců (frame rate). Vlastní přenos dat: Pokud je zvolena vlastní kvalita obrazu, můžete zadat velikost přenosu dat (jednotka: MB). Frame rate: Vstupní platné číslo (1-30). Parametry zde jsou účinné na aktuální video stream (tok), ale nebudou uloženy. Například, vyberte v kvalitě obrazu Level 2 a rychlost rámců 25F/S. Když se změní při zobrazení scény počet snímků za sekundu na 12.5F/S, pak počet snímků scény a nahrávání souborů DVR jsou oba 12.5F/S. Při zastavení nahrávání nebo prohlížení, pak provést operaci znovu a rychlost rámců se změní na 25F/S Výstup Klikněte na tlačítko "Exit" pro ukončení (Stránka 47)

48 Kapitola VIII-_Tlačítkové_definice Můžete stisknout tyto klávesy při zobrazení scény, přehrávat místní soubory nebo provozovat DVR. Stop: Stisknutím tohoto tlačítka se zruší monitorování. Pauza: Při přehrávání lokálních souborů, provozu DVR souborů (seznam přehrávání) nebo provozu místního DVR s pevným diskem, můžete stisknutím tlačítka podržet přehrávání a stisknutím tlačítka "Play" pokračovat v hraní. Play: Stisknutím tlačítka přehráváte záznamy souborů. Když se přehrává nahrávání souborů, můžete přiblížit / oddálit okna, fotografovat, nahrávat video, přehrávat zrychleně, pozastavit nebo přehrát jeden snímek. Rychlé / pomalé přehrávání: Stisknutím tlačítka realizujete rychlé / pomalé přehrávání. Můžete zkontrolovat aktuální stav hraní v informačním panelu v pravém horním rohu rozhraní. Stisknutím tlačítka poprvé, přehrávat v 1/8 rychlosti; Stisknutím tlačítka podruhé, přehrávat v 1/4 rychlosti; Stisknutím tlačítka potřetí, přehrávat v 1/2 rychlosti; Stisknutím tlačítka po čtvrtý, přehrávat 2 krát rychlost; Stisknutím tlačítka po pátý, přehrávat 4 krát rychlost; Stisknutím tlačítka po šesté, přehrávat 32 krát rychlost; Stisknutím tlačítka po sedmé přeskočí snímky; Stisknutím tlačítka po osmé se přehrává v 1/8 rychlosti, a tak dále. Jednotlivé snímky "Single frame": Při přehrávání nebo pozastaveném stavu, stisknutím tlačítka přehrát "Play" jediný snímek. Opakování "Repete": Stisknutím tlačítka pro přehrávání zaznamenaného souboru opakovaně. Nahrávat video "Record": Stiskněte toto tlačítko pro spuštění nahrávání a stiskněte tlačítko "Stop" pro zastavení nahrávání. Soubory jsou uloženy ve složce C:\ Program Files\ DVR software\ DVR přehrávač\ RecFiles. Vyfotit obrázek "Take": Stisknutím tlačítka pro jeden obrazový snímek. (podpora pauza & fotografování snímku) Audio: Má stejnou funkci s "Monitor Audio". Stisknutím tlačítka umožníte audio a stisknutím tlačítka "Mute" vypnete zvuk. Pokud je povolen zvuk, ve výchozím nastavení se hraje z prvního kanálu. Můžete stisknout "Audio výběr kanálu (selection)" k realizaci této funkce, jak je vidět na následujícím obrázku: Odpovídající zvukové kanály jsou: (Stránka 48)

49 Když je zapnuto audio, zvolte "Channel 1" přehrávat audio kanál 1, vyberte možnost "Kanál 2" přehrávat audio kanálu 2, a tak dále. Mluvení: Stisknutím tlačítka "Talk" realizovat funkci mluvit. Síťové konce a přední DVR scény mohou spolu komunikovat. Stiskněte "Stop", pro ukončení hovorové funkce. Výběr Video kanálu: Zobrazit video kanál, nebo ne. Jak je patrné z obrázku níže: Odpovídající video kanály jsou: "(All)všechny kanály" se přehrávají ve výchozím nastavení, tj. zobrazí se všechny kanály. Vyberte "Single channel" a zobrazí se pouze obraz z "Channel 1". Stiskněte tlačítko "Single channel" a pak můžete vybrat jakýkoliv video kanál, např. zvolte "Kanál 5" pro zobrazení videa z kanálu 5, zvolte "Kanál 9" pro zobrazení video kanálu 9. Zvolte "Všechny kanály" pro zobrazení videa všech kanálů. Překáţka průběhu: Tato funkce je vhodná pouze pro přehrávání nahraných souborů na místním pevném disku. Můžete přetahováním provádět rychlé / pomalé přehrávání. Informační displej: Okamžité informace o současném souboru jsou zobrazeny v informačním panelu. Název: Název DVR v "Channel management". Tato položka je neplatná ve výchozím nastavení při přehrávání místních souborů. Verze: Zobrazení verze softwaru DVR, pokud je připojen přední DVR. Zobrazeno 5,000 při přehrávání místních souborů. Stav: Zobrazit aktuální stav přehrávání, např. rychlé / pomalé, atd. Přečíst data (Read): Údaje, které byly přečteny (v počtu 8 MB). Je-li přední DVR připojen a datový paket je prázdný, indikuje, že síť nebo DVR je abnormální. Prosím chvilku počkejte a připojte se později znovu. Dekódované rámce (frame): Údaje, které byly dekódované. Pokud data k přečtení nejsou prázdná, ale dekódované údaje jsou prázdné, máte pravděpodobně neplatné vstupní heslo. Změňte v "Channel managementu". Zdroj: Zobrazit zdroj aktuálního videa, např. soubor, síť, atd. Datum / čas: datum / čas aktuálního videa. Rozlišení: Rozlišení aktuální videa. (Stránka 49)

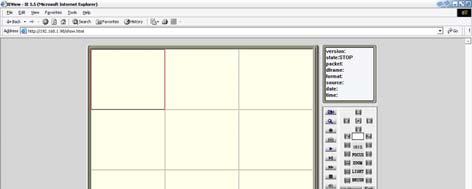

50 Kapitola VIIII- Nastavování_PTZ panoramatického posouvání / náklon kamery 9.1. Jak ovládat povely na přístroji Shoduje-li se nastavení adresy dekodérů s obrazy, stiskněte tlačítko PTZ na předním panelu pro ovládání pan / tilt.(panorama/sklon) Číselným tlačítkům na předním panelu odpovídají adresy dekodérů. Musíte stisknout číselné tlačítko, které je v souladu s dekodérem adresy pro ovládání pan / tilt. Například, jestliže je připojeno 16 dekodérů, nastavte adresy dekodérů aby 1-16 odpovídalo obrazu Protokoly a přenosová rychlost ze 16 dekodérů by měly být jednotné. Po nastavení, stiskněte tlačítko[ptz] numerické klávesy a tlačítka na předním panelu pro ovládání. Vztah mezi tlačítky dekodéru a tlačítky na předním panelu: "Časování" "Upozornění" "Kvalita obrazu" "Zrušit" "Vyhledávání" "Displej" "Menu" IRIS + IRIS - ZOOM + ZOOM - FOCUS+ FOCUS - AUTO Zap. / AUTO Vypnuto Clona Přiblížení Zaostření Auto odpovídají: Nahoru Dolu Vlevo Vpravo Timing Alert Image quality Cancel Search Display Menu IRIS+ IRIS- ZOOM+ ZOOM- FOCUS+ FOCUS- AUTO ON /AUTO OFF Aperture Zoom Focus Auto correspond to: UP DOWN LEFT RIGHT! Poznámka: Nastavte číslo kanálu, typ dekodéru, přenosovou rychlost a adresu v dekodér parametrech. Nemůžete ovládat panorama/sklon (pan/tilt) pokud je jeden z parametrů neplatný. Obecně platí, že jsou plus a mínus svorky dekodéru spojené s T+ a T- z 485-interface. Jestliže 485-rozhraní jde z RJ45, pak připojte první pin a druhý pin (1+ / 2-) Ovládání přes Internet (Stránka 50) Sub-channel: odpovídají na čísla kanálu DVR. Číslo kanálu natáčení a naklánění zvolíte na DVR stejné jako číslo kanálu v síti řízené Pan/ náklon.

51 Rozsah: Ve spuštěném menu je k dispozici Rozsah (Size), Ohnisko (Focus), Clona (Aperture), Stěrač (Rainbrush), světlo Light a Auto. Vyberte položku a kontrolu s pomocí směrových tlačítek na pravé straně. Dozor (Direct): Kontrola řízení směru panorama/ náklonu Předem plánované místo: Až 63 bodů může být uspořádáno. Vstup "6" klikněte na "Set" uložit aktuální pozici jako šestý bod, pak stiskněte klávesy směru pohybu pan/ tilt, vstupní "16" a klikněte na "Set" uložit aktuální pozici jako šestnáctý bod. Chcete-li vrátit pan/ náklon na předchozí pozici, vstup "6" klikněte na tlačítko "Cancel".! Poznámka: Ujistěte se, že pan/ náklon ovládání funkcí na pozadí v DVR monitorovacím systému je platný. DVRPLAY software nemůže ovládat pan/ náklon v pozadí DVR, nemá-li povolenou tuto funkci. Pokud je neplatný příkaz na ovládání pan/ náklon s DVRPLAY, zkontrolujte zda "PTZ" na DVR byl resetován (tj. "PTZ" symbol na LCD zmizel). Nemůžete ovládat pan/ náklon na PC konci, pokud nebyl resetován. Kapitola X -_Nastavení Internet Exploreru (IE)! Poznámka: Nastavte úroveň firewallu na nízkou či střední. Zakažte nebo odinstalujte "Internet Assistant" a podobný software nebo Netdvr software nemusí fungovat. Ujistěte se, že DirectX 9.0 od společností Microsoft, je nainstalován ve vašem počítači a že vaše verze aplikace Internet Explorer je 6.0 nebo vyšší Nastavení moţností Internetu na Počítači Před použitím IE, musíte změnit možnosti Internetu z vašeho počítače, následujícími kroky: Otevřete IE, zvolte "Nástroje/ Moţnosti Internetu", zvolte "Zabezpečení" v rozhraní okna "Internet" klikněte na tlačítko "Vlastní úroveň" pro zadání nastavení zabezpečení, a umožnit 7 moţností, které jsou spojené s ActiveX. Klikněte na tlačítko "OK" uložení nastavení při dokončení. Viz následující odkazové obrázky: (Stránka 51) Zobrazení DVR přístroje v Internet Exploreru (IE) Zadejte DVR adresu, kterou chcete navštívit v IE a stiskněte Enter pro zahájení připojení. Po úspěšném připojení, zvolte úroveň uživatele v přihlašovacím políčku a zadejte heslo.

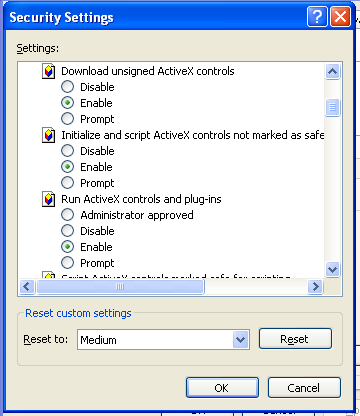

52 Uživatelské jméno: admin Heslo: Vyberte DVR video kanál který chcete zobrazit. Výchozí jsou všechny kanály. Tímto číselným tlačítkem lze ovládat audio kanály v procesu sledování videa (Stránka 52)
