JEDNOTKA SNÍMAČŮ 1-WIRE (DALLAS) TUDS-40-MOD

Transkript

1 JEDNOTKA SNÍMAČŮ 1-WIRE (DALLAS) TUDS-40-MOD Jednotka pro snímače 1-WIRE (DALLAS) pro měření teplot, vlhkosti, intenzity osvětlení s komunikací RS 485 MODBUS RTU. Připojení až 40 snímačů teploty s měřením vlhkosti a intenzity osvětlení prostřednictvím 2 sběrnic s komunikací 1- WIRE (DALLAS). 1.sběrnice=20 teplot+vlhkost+intezita osvětlení. Jednoduché a variabilní řešení pro měření teplot, vlhkosti a intenzity osvětlení v objektu, pro měření v technologiích, vzdálené měření po sběrnici. Bezkonkurenční úspora finančních nákladů za kabeláže oproti ostatním řešení: 20 čidel na jediné sběrnici (celkem 40 čidel/1jednotka). Ruční jednoduchá adresace pozic pro jednotlivé teploty Ruční adresace a volba rychlosti komunikace Jednoduchá montáž do rozváděče Softwarová podpora = připravené knihovní prvky (programy) pro řídicí systémy různých výrobců Technická data: Elektrická data: napájecí napětí 24V AC/DC (tolerance +/- 10%) vlastní odběr zařízení 2W indikace ano LED displej Komunikace I.: typ RS485 (TIA/EIA-485-A) protokol MODBUS RTU, slave, podporované funkce 03 rychlost komunikace volitelná 9,6 kbd, 19,2 kbd, 38,4 kbd, 76,8 kbd adresa parita ne stopbit 2 (zařízení odpovídá i na jeden stopbit) galvanické oddělení od napájení ano indikace ano Komunikace II.: typ 1-Wire (DALLAS) protokol 1-Wire (DALLAS) počet snímačů teploty na 1. sběrnici 20 počet sběrnic (linek) 2 galvanické oddělení od napájení ano indikace stavu sběrnic (linek) ano LED TUDS-40-MOD CZ Změny vyhrazeny 1 z 9

2 Provozní hodnoty: krytí IP20 rozsah provozních teplot 0-40 C relativní vlhkost vzduchu max. 80% vnější rozměry 53x90x73mm Popis funkce zařízení: Elektrická instalace: Jednotka TUD-40-MOD zpracovává data pro teplotní čidla DALLAS s komunikací 1-Wire na svých dvou datových sběrnicích. Na každé této sběrnici s komunikací 1-Wire umí obsloužit až 20 snímačů teplot s údaji o vlhkosti a intenzitě osvětlení (celkem 40) a následně posílá jejich hodnoty, včetně poruchových stavů přes rozhraní RS 485 protokolem MODBUS RTU. Pro jednoduchou a snadnou adresaci pozic snímačů teplot je jednotka vybavena dvoumístným displejem a ovládacími tlačítky. Signalizační LED diody na čelním panelu indikují napájení zařízení a přítomnost snímače teploty pro každou sběrnici samostatně. Obr. Příklad zapojení TUDS-40-MOD Vlastnosti výrobků: TUDS-40-MOD CZ Změny vyhrazeny 2 z 9

3 NAKONFIGURUJTE SI JEDNODUŠE MANUÁLNĚ RYCHLOST A ADRESU PRO KOMUNIKACI RS485. Manuální adresace SLAVE pro RS485 prostřednictvím DIP-8 přepínače: Obr. Ruční adresace zařízení pro RS485 (SLAVE) Pro nastavení adresy slouží osminásobný DIP přepínač na spodní straně zařízení. Pomocí přepínače se nastaví binární (dvojková) hodnota čísla Změna adresy se provede vždy jen při inicializaci zařízení (tj. po zapnutí zařízení). Při nastavení hodnoty na nulu je zapsána adresa 1. Nula není povolena. Při nastavení přepínače na číslo vyšší než 247 je zapsána adresa 247. Vyšší adresa než 247 není povolena. Nastavení rychlosti komunikace a zátěže pro RS485 prostřednictvím DIP-4 přepínače: Obr. Ruční nastavení rychlosti komunikace a zátěže pro RS485 (SLAVE) TUDS-40-MOD CZ Změny vyhrazeny 3 z 9

4 Rychlost komunikace pro MODBUS RTU se nastavuje na čtyřnásobném DIP přepínači umístěném na horní straně zařízení. Změna rychlosti komunikace se provede vždy jen při inicializaci zařízení (tj. po zapnutí zařízení). Možnosti nastavení rychlosti jsou zobrazeny na výše uvedeném obrázku. PŘIŘAĎTE SI MANUÁLNĚ ČIDLA NA POZICE V PAMĚTI ZAŘÍZENÍ Manuální přiřazování a odebírání čidel na pozice v paměti zařízení prostřednictvím tlačítek a displeje: Obr. Ovládací část zařízení s displejem a tlačítky pro manuální přiřazování a odebírání čidel na pozice v paměti zařízení Pod transparentním víkem zařízení se nachází zobrazovací a ovládací prvky pro manuální přiřazování a odebírání čidel na pozice v paměti zařízení. Jednoduše bez pomocí PC můžete uživatelsky přiřazovat a odebírat čidla z pozic. Pro volbu pozice a informace se informace zobrazují na displeji. Např.: 1-40 Volba pozice paměti, kde má být připojené čidlo uloženo LO Line opened Linka 1-WIRE (Dallas) je bez čidla, prázdná a připravena pro adresaci OK Potvrzení volby CC Code clear- informace při vymazání adresy čidla z pozice v paměti Zelená LED dioda signalizuje napájení zařízení a dvě žluté přítomnost čidla na lince T1 a T2. TUDS-40-MOD CZ Změny vyhrazeny 4 z 9

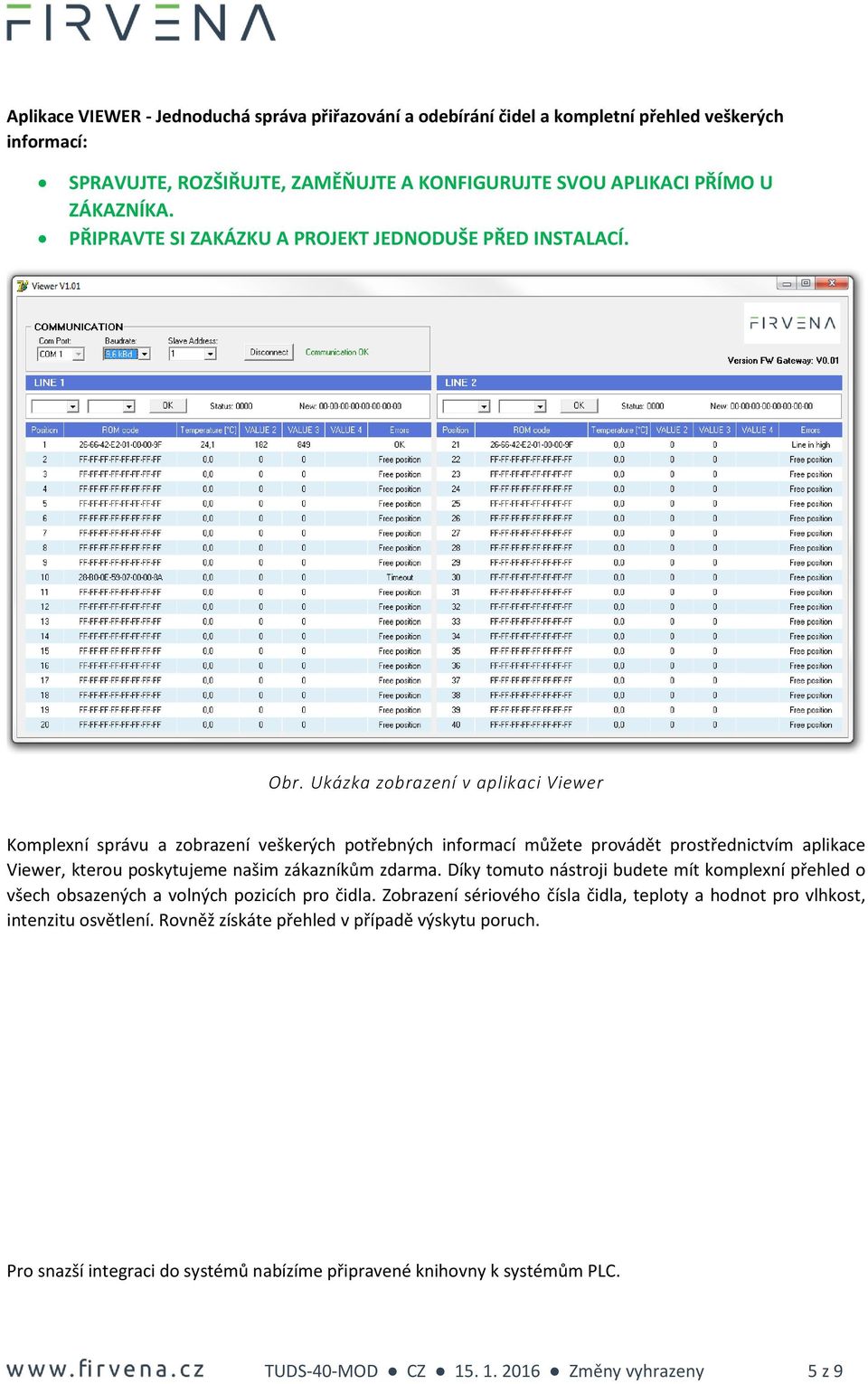

5 Aplikace VIEWER - Jednoduchá správa přiřazování a odebírání čidel a kompletní přehled veškerých informací: SPRAVUJTE, ROZŠIŘUJTE, ZAMĚŇUJTE A KONFIGURUJTE SVOU APLIKACI PŘÍMO U ZÁKAZNÍKA. PŘIPRAVTE SI ZAKÁZKU A PROJEKT JEDNODUŠE PŘED INSTALACÍ. Obr. Ukázka zobrazení v aplikaci Viewer Komplexní správu a zobrazení veškerých potřebných informací můžete provádět prostřednictvím aplikace Viewer, kterou poskytujeme našim zákazníkům zdarma. Díky tomuto nástroji budete mít komplexní přehled o všech obsazených a volných pozicích pro čidla. Zobrazení sériového čísla čidla, teploty a hodnot pro vlhkost, intenzitu osvětlení. Rovněž získáte přehled v případě výskytu poruch. Pro snazší integraci do systémů nabízíme připravené knihovny k systémům PLC. TUDS-40-MOD CZ Změny vyhrazeny 5 z 9

6 Komunikační knihovna *.mlb pro systém Tecomat Foxtrot Přidáním knihovny do projektu v aplikaci Mosaic získáme sw rozhraní pro komunikaci s TUDS-40-MOD. Knihovna obsahuje připravenou třídu se strukturou načtených parametrů. Propojením funkčních bloků s touto strukturou jsou v programu k dispozici data ze sensorů instalovaných za převodníkem. Obr. Ukázka aplikace knihovny v sw Mosaic Výrazně se tím zjednoduší instalace a implementace do systému Tecomat Foxtrot. Tabulka registrů: Obsah této tabulky lze vyčíst prostřednictvím komunikace MODBUS RTU funkcí 3 Read holding registers. Jako parametry této funkce se zadávají: Slave address adresa zařízení nastavená DIP přepínači Starting address adresa prvního požadovaného registru v tabulce No. of points počet požadovaných registrů 1. Register MAP No Description TUDS-40-MOD CZ Změny vyhrazeny 6 z 9

7 Device 1 Device 2 Device 40 0 ROM code1 (family code, serial number) 1 ROM code2 (serial number) 2 ROM code3 (serial number) 3 ROM code1 (serial number, CRC) 4 Value 1 (Temperature in C) 5 Value 2 6 Value 3 7 Value 4 8 Value 5 9 Error 10 ROM code1 (family code, serial number) 11 ROM code2 (serial number) 12 ROM code3 (serial number) 13 ROM code4 (serial number, CRC) 14 Value 1 (Temperature in C) 15 Value 2 16 Value 3 17 Value 4 18 Value 5 19 Error 390 ROM code1 (family code, serial number) 391 ROM code2 (serial number) 392 ROM code3 (serial number) 393 ROM code4 (serial number, CRC) 394 Value 1 (Temperature in C) 395 Value Value Value Value Error Service registers 1000 SW Version 1001 MODBUS address 1002 Baud rate (9600, 19200, 38400, 57600) 1010 Command Line Status Line NEW ROM code1 (family code, serial number) Line NEW ROM code2 (serial number) Line NEW ROM code3 (serial number) Line NEW ROM code4 (serial number, CRC) ) Line Command Line Status Line NEW ROM code1 (family code, serial number) Line NEW ROM code2 (serial number) Line NEW ROM code3 (serial number) Line NEW ROM code4 (serial number, CRC) ) Line 2 TUDS-40-MOD CZ Změny vyhrazeny 7 z 9

8 2. Popis pracovních registrů Ke každému čidlu kanálu je přiřazeno deset registrů. Čtyři s editovatelným výrobním číslem, pět s vyčtenými daty a jeden chybový. Registry s výrobním číslem Číslo registru Vyšší byte Nižší byte poznámka n* bit family code sériové číslo - 1 n* sériové číslo - 2 sériové číslo - 3 n* sériové číslo - 4 sériové číslo - 5 n* sériové číslo - 6 sériové číslo - 7 n* sériové číslo - 8 CRC *n je číslo kanálu (vstupu) Datové registry Číslo registru Hodnota poznámka n* Teplota * 10 23,5 C - > 235 n* Pro DS2438 napětí jinak 0 UNICA modul vlhkost n* Pro DS2438 proud jinak 0 UNICA modul osvětlení n* *n je číslo kanálu (vstupu) Chybový registr Číslo registru Hodnota poznámka n* až 255 Stav komunikace s čidlem *n je číslo kanálu (vstupu) Chybový registr Hodnota Význam hodnoty 0 Linka Ok 1 Na lince není žádné čidlo (linka je přerušena) 2 Zkrat linky 3 Typ čidla není podporován 4 Chyba CRC 5 Chyba odpovědi není připojeno čidlo 255 Pozice není obsazena TUDS-40-MOD CZ Změny vyhrazeny 8 z 9

9 3. Popis servisních registrů Pro editaci pole registrů je pro každou linku k dispozici registr COMMAND a registr STATUS. Registr Command. Pomocí tohoto řádku je možné upravovat tabulku registrů. První byte obsahuje příkaz, druhý číslo kanálu. Kanály jsou číslované od nuly. Číslo registru Popis registru Linka 1 Linka Command Například: Command význam hodnot Hodnota Příkaz Kanál Popis příkazu v registru HiByte LoByte 0x0F02 0x0F 0x02 Vymazat čidlo na pozici 2 0x05FF 0x05 FF= no Vyhledat nový ROM kód Příkaz je použitelný, pokud je pouze jedno zařízení na lince 0x0902 0x09 0x02 Uložit nový ROM kód na pozici 2 Registr Status. Tento registr obsahuje odpověď na příkaz Command. Číslo registru Popis registru Linka 1 Linka Status Po dokončení příkazu naběhne číslo 0xFFFF Pokud se vyskytne během vykonávání chyba, vrátí se do registru status číslo chyby (0xEEE0 A) Status význam hodnot 0xFFFF Příkaz proběhl bez chyby 0xEEE1 Číslo kanálu je mimo rozsah pro danou linku. 0xEEE2 Číslo příkazu není podporováno. 0xEEE3 Chyba při čtení ROM-CODE 0xEEE4 Chyba CRC při čtení ROM-CODE Registr NEW ROM code. Do takto označených registrů se zapíše načtený ROM kód. Po příkazu 0x5FF. Pro každou linku je jedna sada registrů. Číslo registru Popis registru Linka 1 Linka 2 Vyšší byte Nižší byte bit family code sériové číslo sériové číslo - 2 sériové číslo sériové číslo - 4 sériové číslo sériové číslo - 6 sériové číslo sériové číslo - 8 CRC TUDS-40-MOD CZ Změny vyhrazeny 9 z 9
