1 Pohonná technika Flender Mechanické pohony MD

2 Rozsah výrobního programu Dodávka energie Pracovní stroj Elektrické motory Řídící systémy Měniče frekvence Elektropřevodovky, šnek. převodovky Spojky Převodovky: čelní, šnekové, kuželové, planetové Siemens - Flender produkty strana 2

3 Umístění výrobních závodů v Německu a ve světě FLENDER Elgin FLENDER Subotica FLENDER Herne FLENDER Mussum FLENDER Penig FLENDER Wittgensdorf FLENDER A. FRIEDR. FLENDER AG Bocholt FLENDER Graffenstaden FLENDER Tianjin FLENDER Tübingen FLENDER Ruhstorf FLENDER Kharagpur strana 3 FLENDER Chennai

4 A&D MD pokrývá široký rozsah kroutícího momentu a má nejširší produktové spektrum strana 4

5 Hřídelové spojky Flender Hydrodynamické Pevné v krutu Elastické Vysoceelastické Bezpečnostní Spojky pro FLUDEX ARPEX N-EUPEX ELPEX AUTOGARD kolej. vozidla a pro větrné elektrárny ZAPEX BIPEX ARPEX AKR RUPEX ZAPEX ZBR strana 5

6 Elastické spojky - Bipex Bipex počet velikostí 13 počet konstr. typů 3 jmen. kroutící moment 13, Nm vnější průměr spojky mm tvrdost elast. paketů 80 nebo 92 Shore dovol. teplota prostředí - 30 C do + 80 C kompaktní konstrukce, vysoký přenášený výkon vhodná pro násuvnou montáž do lucerny typ BWT se svěrným pouzdrem, jednoduchá montáž elastický element z Polyurethanu, odolný proti mnoha látkám nasazení hlavně na rychloběžné straně strana 6

7 Elastické spojky N-Eupex pohonu N-Eupex počet velikostí 23 počet konstr. typů 10 jmen. kroutící moment Nm vnější průměr spojky mm tvrdost elast. paketů 60 nebo 80 Shore dovol. teplota prostředí - 30 C do + 80 C široké možnosti vyvážení axiálních, radiálních a úhlových nerovností materiál šedá litina dobré tlumící vlastnosti vysoké možné přetížení Tmax. = 3 x TN strana 7 Martin Martin Kubů, Kubů, A&D A&D MD MD

8 Elastické spojky - Rupex Rupex počet velikostí 23 počet konstr. typů 4 jmen. kroutící moment vnější průměr spojky tvrdost elast. paketů Nm mm 60 nebo 80 Shore dovol. teplota prostředí - 30 C do + 80 C kompaktní konstrukce, nízká hmotnost a moment setrvačnosti elastické čepy soudečkovitý tvar, tkaninou zpev. synt. kaučuk Perbunan materiál GG-25 (RWN) nebo ocel (RWS) kompletní opracování spojky, vysoká kvalita vyvážení strana 8 Martin Martin Kubů, Kubů, A&D A&D MD MD

9 Zubové spojky Zapex ZWN Zapex ZWN počet velikostí 31 jmen. kroutící moment vnější průměr spojky maximální vyosení +/- 1 do Nm mm dovol. teplota prostředí - 30 C do + 80 C dvoukloubová spojka pro vyrovnání přesazení spojovaných hřídelů (úhlové, radiální a axiální) dlouhé mazací intervaly díky konstruk. opatřením a spec. utěsnění velká hustota výkonu, použitelná pro rázové zatížení strana 9

10 Zubové spojky Zapex ZN Zapex ZN počet velikostí 12 jmen. kroutící moment do Nm vnější průměr spojky mm maximální vyosení +/- 0,5 dovol. teplota prostředí - 30 C do + 80 C nahrazuje řadu ZIN možnost velkého vrtání ozubení mazáno tukem dvoukloubová zubová spojka s oblým vnějším ozubením rozměry přírubového spoje dle palcových jednotek a mezinárodního standardu vysoké bezpečností rezervy i při vysokém rázovém zatížení strana 10

11 Lamelové spojky - Arpex Arpex počet konstr. typů 9 jmen. kroutící moment Nm vnější průměr spojky mm dovol. teplota prostředí - 40 C do C universální lamelová spojka pro velmi malé i vysoké kroutící momenty kompaktní konstrukce a nízká hmotnost lamelový svazek z kvalitního nerezového materiálu volitelná velikost mezikusu kompletní opracování spojky stavebnicový systém strana 11 Martin Martin Kubů, Kubů, A&D A&D MD MD

12 Hydrodynamické spojky - Fludex Fludex počet velikostí 16 počet konstr. typů 15 / 3 konstr. řady přenášený výkon do kw vnější průměr spojky mm otáčky do /min měkké rozběhy bez rázů velk. hmot při odlehčení motoru během rozběhu omezení kroutícího momentu při rozběhu a při přetížení tlumení vibrací a rázů jednoduché nastavení přenáš. krout. momentu plněním spojky strana 12

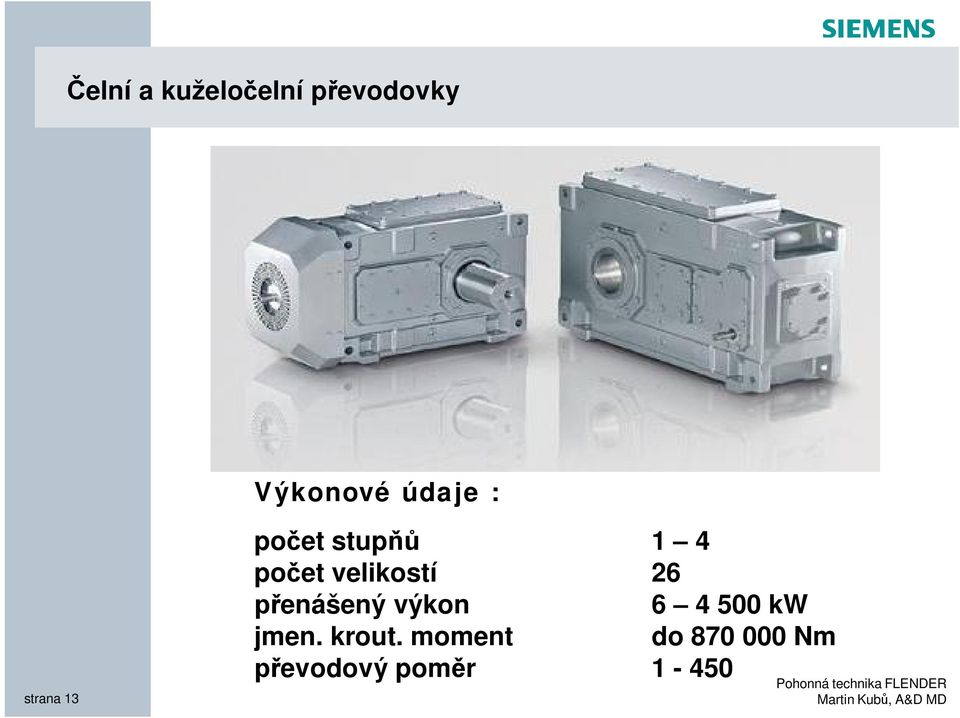

13 Čelní a kuželočelní převodovky Výkonové údaje : strana 13 počet stupňů 1 4 počet velikostí 26 přenášený výkon kw jmen. krout. moment do Nm převodový poměr 1-450

14 Čelní a kuželočelní převodovky Přehled provedení s plnou hřídelí strana 14

15 Typy výstupních hřídelů K Dutá hřídel s drážkovaným ozubením dle normy DIN 5480 D Dutá hřídel se svěrným spojením F Hřídel s přírubou H Dutá hřídel s perem dle normy DIN S Plná hřídel strana 15

16 Možnosti utěsnění standardní těsnící kroužek labyrintové utěsnění prachotěsný Taconite strana 16

17 Možnosti chlazení převodovek ventilátor na vstupním hřídeli.. vodní had.. vzduchový chladič.. vodní chladič olejové hospodářství olej / vzduch olejové hospodářství olej / voda strana 17

18 Možnosti vybavení převodovek topné tyče pro studené starty teplotní čidla PT100 měření vibrací ložisek strana 18

19 Příruba pro přírubový motor s elastickou spojkou BIPEX, typ BWN bez nutnosti kotvení motoru na patky možnost použití jakéhokoliv přírubového IEC motoru váha motoru nesena převodovkou strana 19

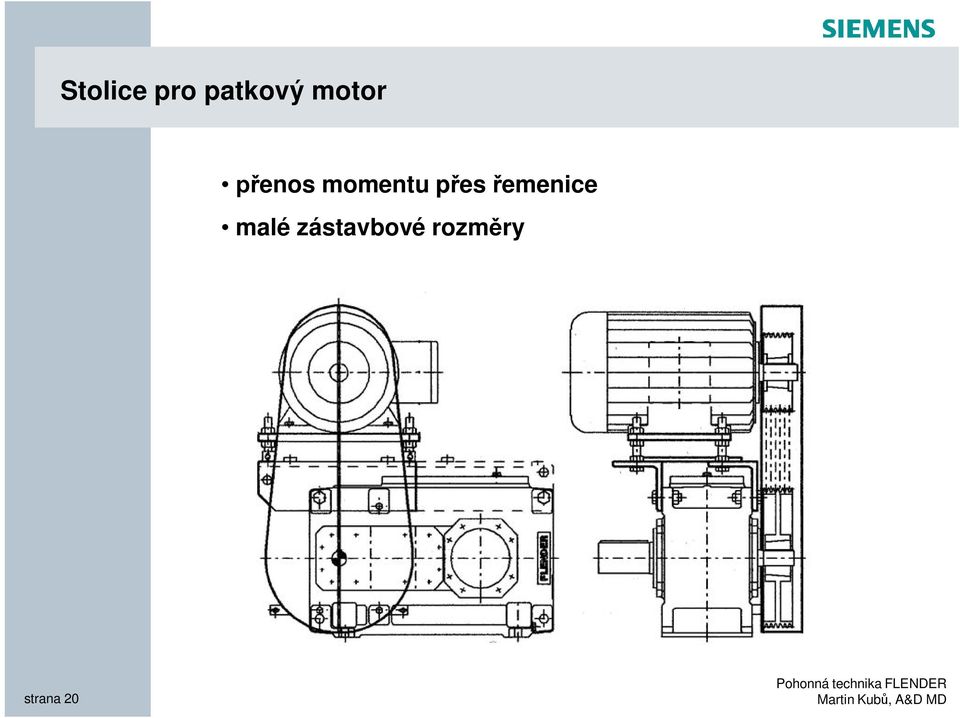

20 Stolice pro patkový motor přenos momentu přes řemenice malé zástavbové rozměry strana 20

21 Konzola pro patkový motor s elastickou spojkou N-EUPEX váha motoru je kotvena na těle převodovky na nosný rám se kotví pouze patky převodovky strana 21

22 Převodovky do výbušného prostředí dle normy ATEX 95 FZG převodovky můžou být vyrobeny ve spec. provedení, s certifikací dle normy 94/9/EC. tyto převodovky mohou být užívány v nebezpečných prostředích. strana 22

23 řady převodovek od základní řady převodovek řady převodovek pro: pohony zdvihů pohony pásových dopravníků pohony pojezdů pohony korečkových elevátorů pohony vodních turbín pohony chladících věží pohony míchadel pohony aerátorů v ČOV pohony extrudorů strana 23

24 Průmyslové převodovky SIG nová řada převodovek strana 24 Martin Martin Kubů, Kubů, A&D A&D MD MD

25 Průmyslové převodovky SIG nová řada převodovek Více než celosvětově prodaných převodovek Standardní katalogové produkty se standardizovanými nástavbami Aplikovatelné v jakémkoliv průmyslovém odvětví Postupná náhrada převodovek FZG převodovkami SIG strana 25 Martin Martin Kubů, Kubů, A&D A&D MD MD

26 Průmyslové převodovky SIG nová řada převodovek o 15% vyšší únosnost kroutícího momentu více možných stavebních poloh maximální počet standardních dílů možnost připojení standardních IEC motorů těsnění hřídelůtaconite zpětné válečkové brzdy chlazení ventilátorem na hřídeli d1 od dubna 2012 ve výrobě prozatím 5 provedení strana 26 Martin Martin Kubů, Kubů, A&D A&D MD MD

27 Průmyslové převodovky SIG nová řada převodovek Počet velikostí 11 Nominální moment Nm Převodový poměr 6,3 400 Počet stupňů 1 4 Velikosti Katalog MD 30.1 Provedení čelní, kuželočelní strana 27 Martin Martin Kubů, Kubů, A&D A&D MD MD

28 Planetové převodovky Planurex počet velikostí 26 jmen. kroutící moment do Nm převodový poměr 25 až 4000 koaxiální i úhlové provedení výstupní hřídel dutý, plný, s drážkováním, se svěrným pouzdrem možnost kotvení na přírubu i momentová rameno strana 28

29 Průmyslové převodovky SIP nová řada planetových převodovek strana 29 Martin Martin Kubů, Kubů, A&D A&D MD MD

30 Průmyslové převodovky SIP nová řada planetových převodovek malé kompaktní provedení minimální nominální moment již od Nm možnost kombinace s Motox elektropřevodovkami koaxiální provedení těsnění hřídelůtaconite různé varianty výstupních hřídelů strana 30 Martin Martin Kubů, Kubů, A&D A&D MD MD

31 Průmyslové převodovky SIP nová řada planetových převodovek Počet velikostí 8 Nominální moment Nm Převodový poměr Velikosti Katalog MD 31.1 strana 31 Martin Martin Kubů, Kubů, A&D A&D MD MD

32 Průmyslové převodovky SIP nová řada planetových převodovek strana 32 Martin Martin Kubů, Kubů, A&D A&D MD MD
