1 TECHNICKÁ ZPRÁVA- HERNÍ PRVKY Identifikační údaje stavby Název akce: Místo stavby: Druh stavby: Objednatel: Zhotovitel: Zahrada v přírodním stylu MŠ Jelínkova - Klíč k přírodě zahrada MŠ Jelínkova, Rýmařov Revitalizace zahrady mateřské školy Město Rýmařov, náměstí Míru 1, Rýmařov Ing. Pavla K. Kašubová, Pionýrská 737, Kopřivnice Stupeň: DpPS Datum: červenec 2015 Strana 1 (celkem 31)

2 Obsah: A 1. HERNÍ PRVKY, VÝTVARNÉ PRVKY, DIDAKTIKA, DROBNÉ STAVBY, MOBILIÁŘ...3 A 1.1.OSTATNÍ POMOCNÉ PRVKY A 2. POPIS ZÁKLADNÍCH MATERIÁLŮ HERNÍCH PRVKŮ A 3. SHODA A CERTIFIKÁTY...26 A 4 KONTROLA A ÚDRŽBA ZAŘÍZENÍ A JEHO SOUČÁSTÍ...27 A.5. SADOVÉ ÚPRAVY Strana 2 (celkem 31)

3 A 1. HERNÍ PRVKY, VÝTVARNÉ PRVKY, DIDAKTIKA, DROBNÉ STAVBY, MOBILIÁŘ SEZNAM PRVKŮ: A-1 PÍSKOVIŠTĚ Popis: Jedná se o na terénu či lehce pod něj (max. 5 cm) položené odkorněné a odbělené kmeny, spolu vzájemně tvořící obrubu přírodního pískoviště z 3 stran. Obruba z kulatiny (ze tří stran) v celkové délce min. 10 bm, minimální vrstva nepraného písku odpovídajícího hygienickým požadavkům je 300 mm. Celková vnitřní plocha pískoviště je min. 8,5 m², blíže viz situace. Pískoviště se opakuje 2x. Uvedené délky hran jsou s ohledem na přírodní materiál uvedené s odchylkou délek, celková délka obrub však musí činit minimálně 10 bm. Čtvrtá strana je uzavřena prvkem A-2 viz níže. Dřevo: V kategorii 1-2 dle normy ČSN EN (Odkorněný a odbělený akát, či odkorněný a ořezaný dub, obojí s následným broušením) bez povrchové úpravy průměru min. 20 cm, po opracování. Výška volného pádu: 0,3 m. A-2 SADA KULATINOVÝCH STOLEČKŮ V PÍSKOVIŠTI Popis: Čtvrtá strana pískoviště bude uzavřena prostřednictvím 2 krátkých kulatin a 2 kostek o rozměrech min. 300x300x300 mm. Rovné resp. řezné plochy budou opatřeny výrazným barevným nátěrem, ostatní materiál je bez povrchové úpravy. Sada nízkých stolečků z částečně opracované kulatiny o průměru min. 20 cm v počtu 2 ks, stolečky je nutné kotvit tak, aby s nimi nebylo možno manipulovat. Dřevo: V kategorii 1-2 dle normy ČSN EN 350-2, řezné plochy opatřeny nátěrem tenkovrstvou vodou ředitelnou barevnou lazurou odstín dle AD. Výška volného pádu: 0,3 m. A-3 PŘÍSTŘEŠEK Popis: Jednoduchá konstrukce o rozměrech cca 2 x 3 m, se šikmou střechou funkčně navazující na pískoviště A-1. Otevřený přístřešek bez stěn. horní výška střechy je min. 130 cm. Nosná konstrukce je z akátové kulatiny prům. min. 12 cm, střecha je kryta mezerovitě akátovými zejty, popřípadě půlenou tyčovinou. V přístřešku budou pevně nainstalovány 3 Strana 3 (celkem 31)

4 stolečky a 5 sedáků z částečně opracované kulatiny, sedáky o průměru min. 17 cm a výšky v rozmezí cm(dle ergonomie dětí v cílové věkové skupině, stolečky o průměru min. 24 cm a výšky v rozmezí cm. Dřevo: Odkorněný a odbělený akát bez povrchové úpravy Výška volného pádu: 55 cm. A-4 VÁLECÍ SÍŤ VE VIDLICI Popis: Rozsocha stromu, či uměle sesazená stromová vidlice o průměru min.16 cm s proměnlivou výškou nad terénem tak, aby ve vidlici vypnutá válecí síť měla všude výšku nad terénem v rozmezí cm. Celkové rozměry prvku - minimální celková délka je 3,5 m, min.délka ramena vidlice je 1,5 m. Dřevo: Odkorněný a odbělený akát bez povrchové úpravy. Lana: Nosná lana PP s ocelovým kordem, průměr 16 mm. Válecí bezuzlíková síť PP průměr nitě min. 5 mm, oka min 4,5x4,5 cm. Barva sítě: Konopí režná. Plastové části: Polyamid, guma. Výška volného pádu: 40 cm. A-5 MALOVACÍ TABULE Strana 4 (celkem 31)

5 Popis: Malovací tabule o rozměrech min.180 x 150 cm, včetně stojin o prům min.12 cm a rámu, kde horní hrana bude z nerovného větvovitého materiláu. Ve spodní části bude umístěna malá odkládací plocha na křídy. Dřevo: Odkorněný a odbělený akát bez povrchové úpravy. Plocha tabule: HDPE laminát síla 6 mm, či MAX exterior. Barva tabule: Zelená či černá. Výška volného pádu: 0 m. A-6 VĚŽ Popis: Konstrukce z 3 stojin o průměru min.14 cm, délky min.2,2 m nad okolní terén, kotvených tak, že se trychtýřovitě rozevírají. Trojúhelníková podesta, o délce strany min. 1,1m, ve výšce 1,2 m nad terénem, z podesty skluzavka ze dvou zvlněných vysoce nasazených nerezových tyčí o prům. 38 mm. Jedna stěna pod podestou uzavřena vyplétací sítí, druhá zelenou či černou malovací tabulí. Z volné strany je mezi stojinami nainstalováno sedátko z pryže ve výšce v rozmezí cm. Z jedné strany podesty navazuje spojovací most (A-7) s druhou věží. Dřevo: Odkorněný a odbělený akát bez povrchové úpravy. Lana a sítě: Lana s ocelovým kordem a PP opletem průměr 16 mm, 6 pramenů s ocelovou vložkou. Vyplétací síť PP, oka max. 30x30 mm, nit síly 3 mm barva konopí. Plastové části: Polyamid, guma. Výška volného pádu: 1 m. Tlumící materiál: Oblé prané kamenivo fr. 4-8 mm dle ČSN A-7 MOST Z FOŠNY Popis: Spojovací lávka z dřevěné fošny 3000x300x50 mm, zábradlí a madlo kombinace PP lana s kordem a řetězů. Dřevo: V kategorii 1-2 dle normy ČSN EN 350-2, bez povrchové úpravy. Lana: Lana s ocelovým kordem a PP opletem průměr 16 mm, 6 pramenů s ocelovou vložkou. Výška volného pádu: 1,2 m. Tlumící materiál: oblé prané kamenivo fr. 4-8 mm dle ČSN A-8 LANOTYČOVÝ PARKUR Popis: Mezi 3 mi kůly o průměru min. 14 cm a délky min. 2,1 m nad terénem umístěny dva segmenty. První segment délky min. 140 cm má ve spodní části cca vodorovně umístěnou dřevěnou větev prům. v rozmezí 4-8 cm pro chůzi po nerovné ploše, jako madlo slouží v horní rovině umístěné horizontální lano o prům.16 mm a to ve výšce 110 cm nad terénem. Druhý segment, délky min. 90 cm má lano o prům.16 mm umístěno dole jako pochůzí a v horní části má pak umístěnu dřevěnou kulatinu - větev o prům. do 4cm. Dřevo: Odkorněný a odbělený akát V kategorii 1-2 dle normy ČSN EN 350-2, bez povrchové úpravy. Lana: Lana s ocelovým kordem a PP opletem. Výška volného pádu: 40 cm. A-9 VĚŽ SE SKRÝŠÍ Popis: Konstrukce ze 3 stojin o průměru min. 14 cm délky min. 2,4 m nad okolní terén, kotvených tak, že stojiny jsou cca svislé, aby mezi nimi pod podestou (trojúhelník o délce stany min. 160 cm) vznikla skrýš, tedy jen lehce se trychtýřovitě rozevírají. Jedna stojina má po své délce šplhací zářezy (A-11) pro možnost vylézt na podestu, tyto zářezy budou ve výrazné barvě. Dvě stěny jsou opláštěny řídkou svislou bambusovou tyčovinou pům. min 3 cm, kotvenou na horizontální akátové svlaky, třetí stěna otevřená jako vstup. Trojúhelníková podesta ve výšce 1,1 m nad terénem, z podesty možnost použít most A-7 pro cestu na druhou věž, či přejít na válecí síť A-12. Dřevo: Odkorněný a odbělený akát V kategorii 1-2 dle normy ČSN EN 350-2, bez povrchové úpravy. Strana 5 (celkem 31)

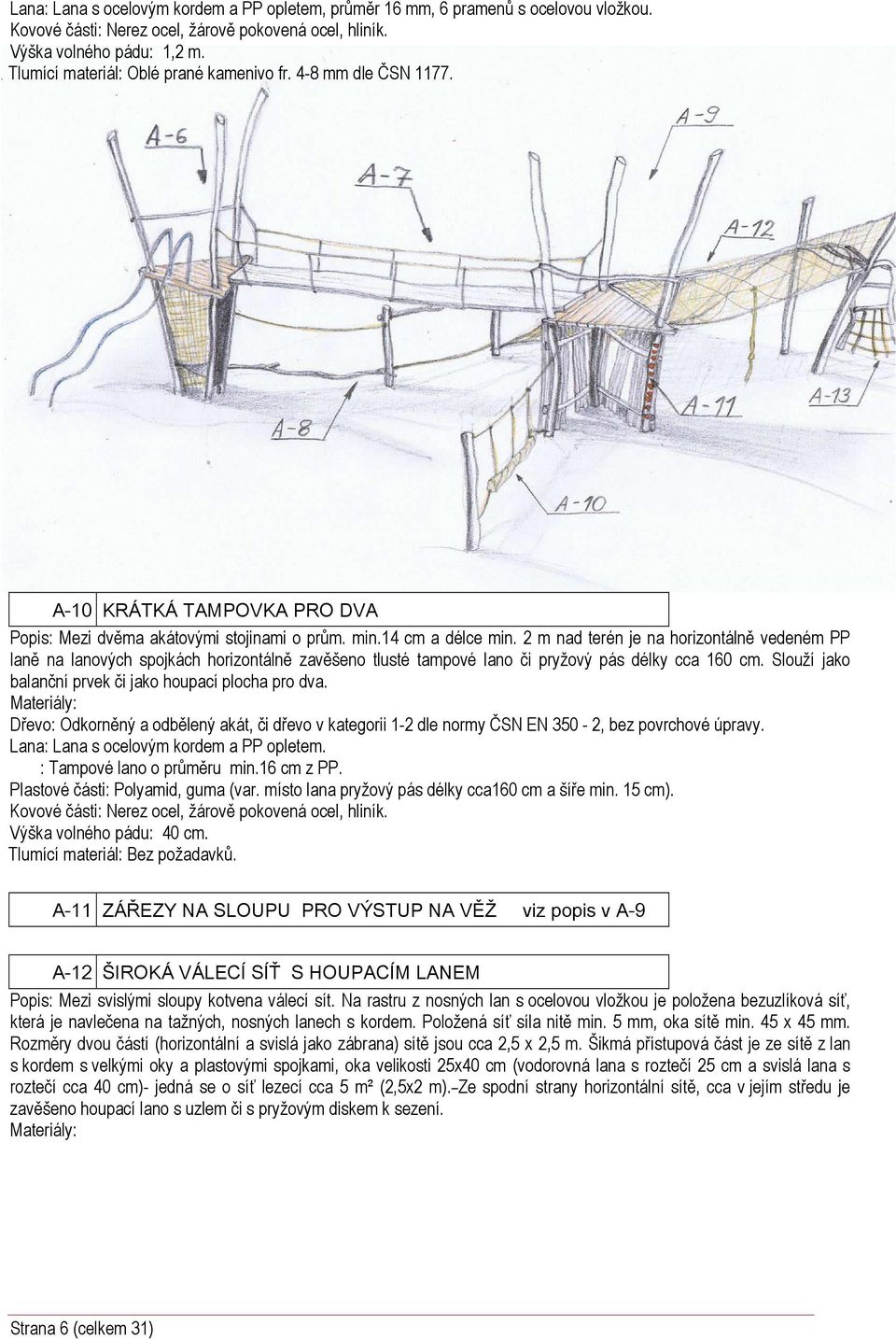

6 Lana: Lana s ocelovým kordem a PP opletem, průměr 16 mm, 6 pramenů s ocelovou vložkou. Výška volného pádu: 1,2 m. Tlumící materiál: Oblé prané kamenivo fr. 4-8 mm dle ČSN A-10 KRÁTKÁ TAMPOVKA PRO DVA Popis: Mezi dvěma akátovými stojinami o prům. min.14 cm a délce min. 2 m nad terén je na horizontálně vedeném PP laně na lanových spojkách horizontálně zavěšeno tlusté tampové lano či pryžový pás délky cca 160 cm. Slouží jako balanční prvek či jako houpací plocha pro dva. Dřevo: Odkorněný a odbělený akát, či dřevo v kategorii 1-2 dle normy ČSN EN 350-2, bez povrchové úpravy. Lana: Lana s ocelovým kordem a PP opletem. : Tampové lano o průměru min.16 cm z PP. Plastové části: Polyamid, guma (var. místo lana pryžový pás délky cca160 cm a šíře min. 15 cm). Výška volného pádu: 40 cm. A-11 ZÁŘEZY NA SLOUPU PRO VÝSTUP NA VĚŽ viz popis v A-9 A-12 ŠIROKÁ VÁLECÍ SÍŤ S HOUPACÍM LANEM Popis: Mezi svislými sloupy kotvena válecí sít. Na rastru z nosných lan s ocelovou vložkou je položena bezuzlíková síť, která je navlečena na tažných, nosných lanech s kordem. Položená síť síla nitě min. 5 mm, oka sítě min. 45 x 45 mm. Rozměry dvou částí (horizontální a svislá jako zábrana) sítě jsou cca 2,5 x 2,5 m. Šikmá přístupová část je ze sítě z lan s kordem s velkými oky a plastovými spojkami, oka velikosti 25x40 cm (vodorovná lana s roztečí 25 cm a svislá lana s roztečí cca 40 cm)- jedná se o síť lezecí cca 5 m² (2,5x2 m). Ze spodní strany horizontální sítě, cca v jejím středu je zavěšeno houpací lano s uzlem či s pryžovým diskem k sezení. Strana 6 (celkem 31)

7 Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN 350 2, bez povrchové úpravy. Lana: Lana s ocelovým kordem a PP opletem, průměr 16 mm, 6 pramenů s ocelovou vložkou. Síť PP s oky 45 x 45 mm, síla nitě 5 mm. : PP lano s uzlem, bez kordu. Plastové části: Polyamid, guma. Kovové části: Nerez ocel, žárově pokovená ocel, hliník. Výška volného pádu: 1,2 m. Tlumící materiál: Oblé prané kamenivo fr. 4-8 mm dle ČSN A-13 PŘÍSTUPOVÝ ŽEBŘÍKOSÍŤ Popis: Dvě přirozeně křivé či uměle sesazené kulatiny do tvaru lomeného S o prům. do 10 cm, kotvené ke dvěma svislým kulatinám společným s válecí sítí. Výplň ve spodní šikmé etáži je ze sítě k lezení s oky o velikosti x26-34 cm, horní výplň z kulatin o prům. 4-8 cm kotvených mírně ze šikma ve světlých vzdálenostech min. 25 cm od sebe. Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN 350-2, bez povrchové úpravy. Lana: Lana s ocelovým kordem a PP opletem, průměr 16 mm, 6 pramenů s ocelovou vložkou Plastové části: Polyamid Výška volného pádu: 1,2 m. Tlumící materiál: Oblé prané kamenivo fr. 4-8 mm dle ČSN A-14 MLHOVADLO A PRŠADLO Popis: Mlhovadlo je odkorněný a odbělený provrtaný kmen o prům. min. 30 cm, délka nad zemí je min. 50 a max. 60 cm. Horní plocha je vypuklý vrchlík. V horní části je umístěna mlhová tryska. Pršadlo je kmen o průměru min.15 cm, výšky cca cm nad okolním terénem a v jeho vrcholu je umístěna spršková tryska. Kmen je mírně nakloněn a na jeho svahovité ploše opatřen zářezy ostře probarvenými, provedenými cca 2-3 cm do hloubky. I zde je horní plocha kmene vypuklá. Voda se spouští pomocí tlakově časového spínače v každém kmeni na několik sekund. Na zimu musí být voda ze všech herních prvků napojených na vodu vypuštěna. POZOR! Je třeba zajistit připojení k vodě a rovněž drenážní vrstvu pro zasakování či odvod vody. Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN 350-2, bez povrchové úpravy mimo zářezy na kmeni. Výška volného pádu: 60 cm. Strana 7 (celkem 31)

8 A-15 KLADINOVÁ LAVIČKA Popis: Stojina o prům. min. 12 cm, výšky min. 1,5 m nad okolní terén a na ní nakotvena dřevěná fošna tl. 5 cm, šíře min. 20 cm a délky min. 170 a max.180 cm, Druhý konec na krátké z vrchu překryté nožce.výška horní plochy nad okolném terénem v rozmezí cm. Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN s povrchovou úpravou pouze na řezných plochách fošny (tenkovrstvá vodouředitelná lazura výrazné barvy) jinak bez povrchové úpravy. Výška volného pádu: 0,4 m A-16 HORIZONTÁLNÍ LANA Popis: Na sloupu kladinové lavičky A - 15 budou nakotvena dvě horizontální balanční lana vedoucí k další stojině. Délka segmentu min. 175 cm. Dřevo: Odkorněný a odbělený akát či, bez povrchové úpravy. Lana: Lana s ocelovým kordem a PP opletem, průměr 16 mm, 6 pramenů s ocelovou vložkou Plastové části: Polyamid. Výška volného pádu: 0,5 m. A-17 LOMENÁ CESTA Z VĚTVOVÍ Popis: Mezi třemi stojnými sloupy o prům. min.14 cm a délky min.1,6 m nad okolní terén jsou nakotveny větve o prům. 4-8 cm, které jsou kotveny pod úhly tak, aby odpovídaly větvení stromů. Větve vybíhají dle svého tvaru ze svislé roviny prvku a jsou propojeny vzájemně v obou polích Viz nákres. Minimálně jedno pole je doplněno i vypnutými šikmými lany. Délka polí je min. 180 a 140 cm. Celkem bude použito cca 9 bm lan a cca 11 bm větvové kulatiny. Dřevo: Odkorněný a odbělený akát dřevo v kategorii 1-2 dle normy ČSN EN bez povrchové úpravy. Lana: Lana s ocelovým kordem a PP opletem, o prům. 16 mm, 6 pramenů s ocelovou vložkou. Plastové části: Polyamid. Výška volného pádu: 1,5 m. Strana 8 (celkem 31)

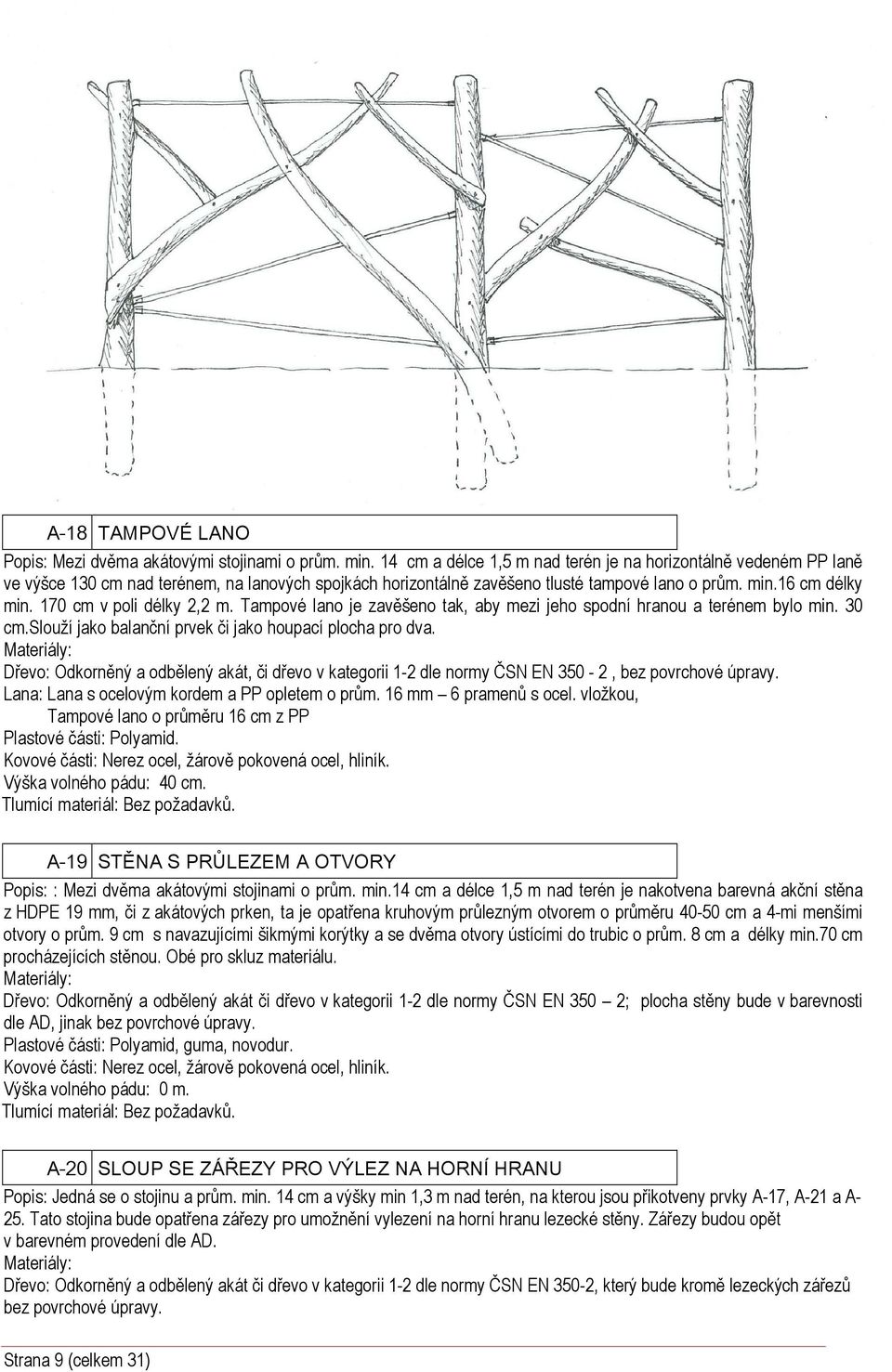

9 A-18 TAMPOVÉ LANO Popis: Mezi dvěma akátovými stojinami o prům. min. 14 cm a délce 1,5 m nad terén je na horizontálně vedeném PP laně ve výšce 130 cm nad terénem, na lanových spojkách horizontálně zavěšeno tlusté tampové lano o prům. min.16 cm délky min. 170 cm v poli délky 2,2 m. Tampové lano je zavěšeno tak, aby mezi jeho spodní hranou a terénem bylo min. 30 cm.slouží jako balanční prvek či jako houpací plocha pro dva. Dřevo: Odkorněný a odbělený akát, či dřevo v kategorii 1-2 dle normy ČSN EN 350-2, bez povrchové úpravy. Lana: Lana s ocelovým kordem a PP opletem o prům. 16 mm 6 pramenů s ocel. vložkou, Tampové lano o průměru 16 cm z PP Plastové části: Polyamid. Výška volného pádu: 40 cm. A-19 STĚNA S PRŮLEZEM A OTVORY Popis: : Mezi dvěma akátovými stojinami o prům. min.14 cm a délce 1,5 m nad terén je nakotvena barevná akční stěna z HDPE 19 mm, či z akátových prken, ta je opatřena kruhovým průlezným otvorem o průměru cm a 4-mi menšími otvory o prům. 9 cm s navazujícími šikmými korýtky a se dvěma otvory ústícími do trubic o prům. 8 cm a délky min.70 cm procházejících stěnou. Obé pro skluz materiálu. Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN 350 2; plocha stěny bude v barevnosti dle AD, jinak bez povrchové úpravy. Plastové části: Polyamid, guma, novodur. Výška volného pádu: 0 m. A-20 SLOUP SE ZÁŘEZY PRO VÝLEZ NA HORNÍ HRANU Popis: Jedná se o stojinu a prům. min. 14 cm a výšky min 1,3 m nad terén, na kterou jsou přikotveny prvky A-17, A-21 a A- 25. Tato stojina bude opatřena zářezy pro umožnění vylezení na horní hranu lezecké stěny. Zářezy budou opět v barevném provedení dle AD. Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN 350-2, který bude kromě lezeckých zářezů bez povrchové úpravy. Strana 9 (celkem 31)

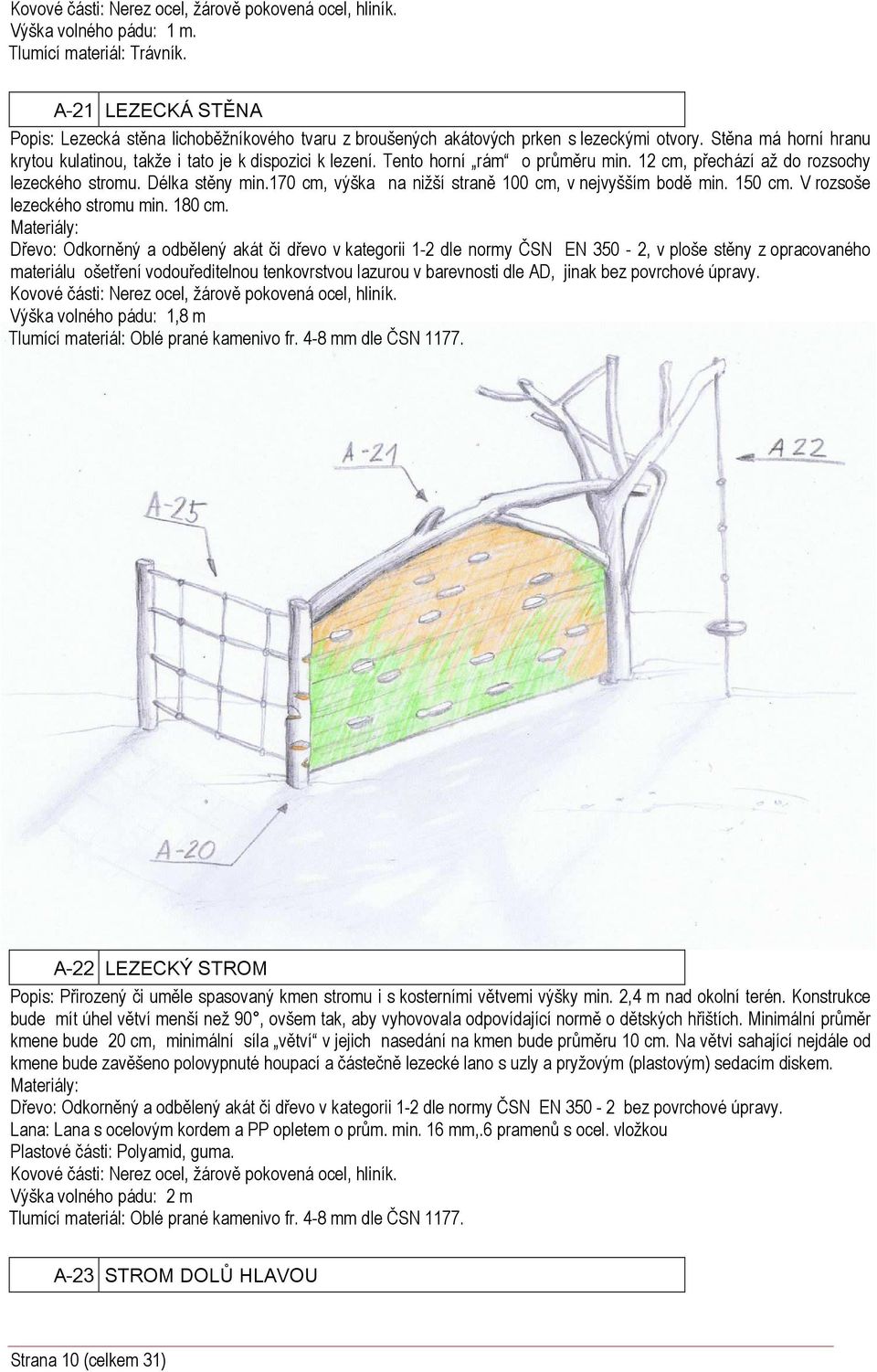

10 Výška volného pádu: 1 m. Tlumící materiál: Trávník. A-21 LEZECKÁ STĚNA Popis: Lezecká stěna lichoběžníkového tvaru z broušených akátových prken s lezeckými otvory. Stěna má horní hranu krytou kulatinou, takže i tato je k dispozici k lezení. Tento horní rám o průměru min. 12 cm, přechází až do rozsochy lezeckého stromu. Délka stěny min.170 cm, výška na nižší straně 100 cm, v nejvyšším bodě min. 150 cm. V rozsoše lezeckého stromu min. 180 cm. Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN 350-2, v ploše stěny z opracovaného materiálu ošetření vodouředitelnou tenkovrstvou lazurou v barevnosti dle AD, jinak bez povrchové úpravy. Výška volného pádu: 1,8 m Tlumící materiál: Oblé prané kamenivo fr. 4-8 mm dle ČSN A-22 LEZECKÝ STROM Popis: Přirozený či uměle spasovaný kmen stromu i s kosterními větvemi výšky min. 2,4 m nad okolní terén. Konstrukce bude mít úhel větví menší než 90, ovšem tak, aby vyhovovala odpovídající normě o dětských hřištích. Minimální průměr kmene bude 20 cm, minimální síla větví v jejich nasedání na kmen bude průměru 10 cm. Na větvi sahající nejdále od kmene bude zavěšeno polovypnuté houpací a částečně lezecké lano s uzly a pryžovým (plastovým) sedacím diskem. Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN bez povrchové úpravy. Lana: Lana s ocelovým kordem a PP opletem o prům. min. 16 mm,.6 pramenů s ocel. vložkou Plastové části: Polyamid, guma. Výška volného pádu: 2 m Tlumící materiál: Oblé prané kamenivo fr. 4-8 mm dle ČSN A-23 STROM DOLŮ HLAVOU Strana 10 (celkem 31)

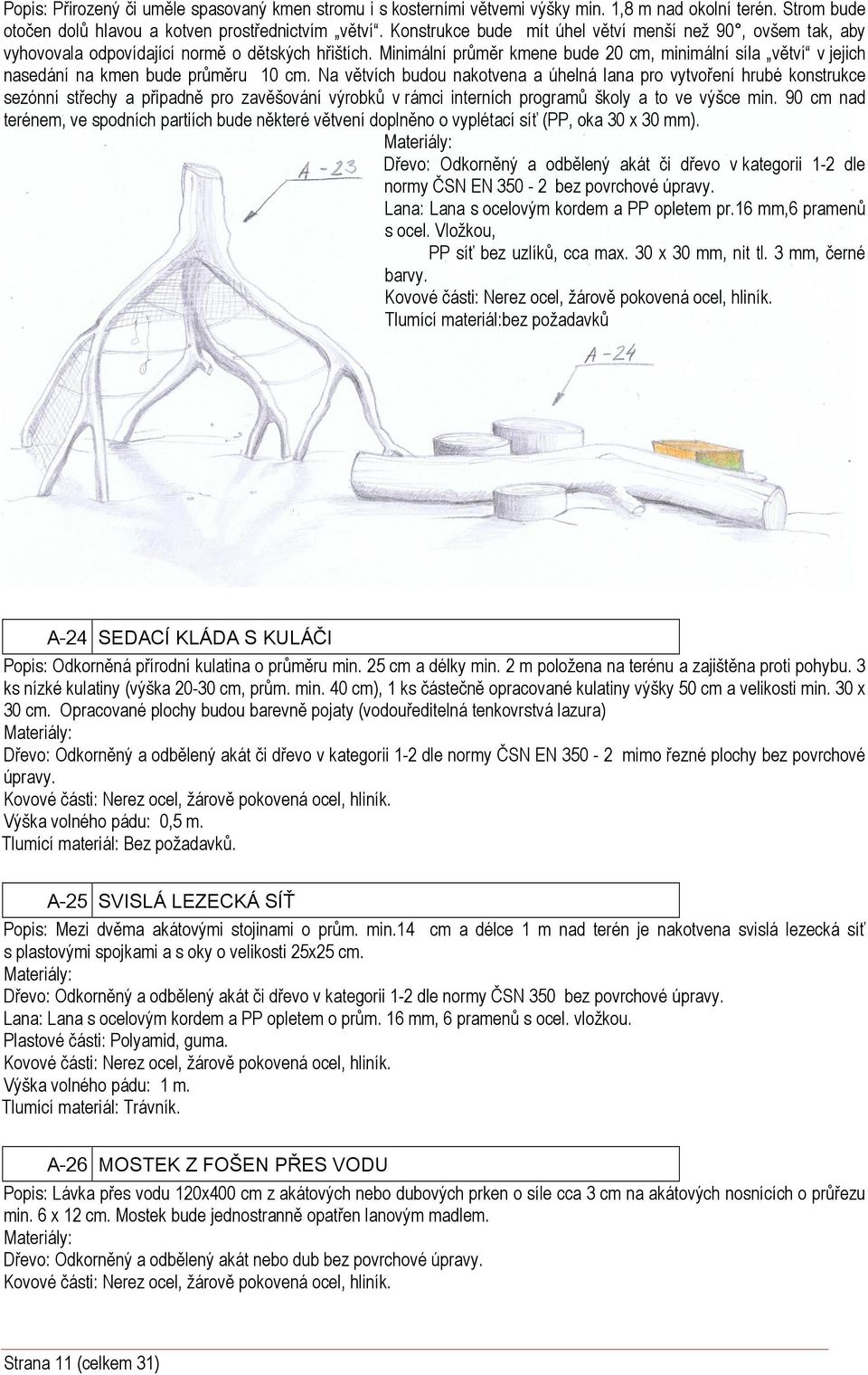

11 Popis: Přirozený či uměle spasovaný kmen stromu i s kosterními větvemi výšky min. 1,8 m nad okolní terén. Strom bude otočen dolů hlavou a kotven prostřednictvím větví. Konstrukce bude mít úhel větví menší než 90, ovšem tak, aby vyhovovala odpovídající normě o dětských hřištích. Minimální průměr kmene bude 20 cm, minimální síla větví v jejich nasedání na kmen bude průměru 10 cm. Na větvích budou nakotvena a úhelná lana pro vytvoření hrubé konstrukce sezónní střechy a připadně pro zavěšování výrobků v rámci interních programů školy a to ve výšce min. 90 cm nad terénem, ve spodních partiích bude některé větvení doplněno o vyplétací síť (PP, oka 30 x 30 mm). Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN bez povrchové úpravy. Lana: Lana s ocelovým kordem a PP opletem pr.16 mm,6 pramenů s ocel. Vložkou, PP síť bez uzlíků, cca max. 30 x 30 mm, nit tl. 3 mm, černé barvy. Tlumící materiál:bez požadavků A-24 SEDACÍ KLÁDA S KULÁČI Popis: Odkorněná přírodní kulatina o průměru min. 25 cm a délky min. 2 m položena na terénu a zajištěna proti pohybu. 3 ks nízké kulatiny (výška cm, prům. min. 40 cm), 1 ks částečně opracované kulatiny výšky 50 cm a velikosti min. 30 x 30 cm. Opracované plochy budou barevně pojaty (vodouředitelná tenkovrstvá lazura) Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN mimo řezné plochy bez povrchové úpravy. Výška volného pádu: 0,5 m. A-25 SVISLÁ LEZECKÁ SÍŤ Popis: Mezi dvěma akátovými stojinami o prům. min.14 cm a délce 1 m nad terén je nakotvena svislá lezecká síť s plastovými spojkami a s oky o velikosti 25x25 cm. Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN 350 bez povrchové úpravy. Lana: Lana s ocelovým kordem a PP opletem o prům. 16 mm, 6 pramenů s ocel. vložkou. Plastové části: Polyamid, guma. Výška volného pádu: 1 m. Tlumící materiál: Trávník. A-26 MOSTEK Z FOŠEN PŘES VODU Popis: Lávka přes vodu 120x400 cm z akátových nebo dubových prken o síle cca 3 cm na akátových nosnících o průřezu min. 6 x 12 cm. Mostek bude jednostranně opatřen lanovým madlem. Dřevo: Odkorněný a odbělený akát nebo dub bez povrchové úpravy. Strana 11 (celkem 31)

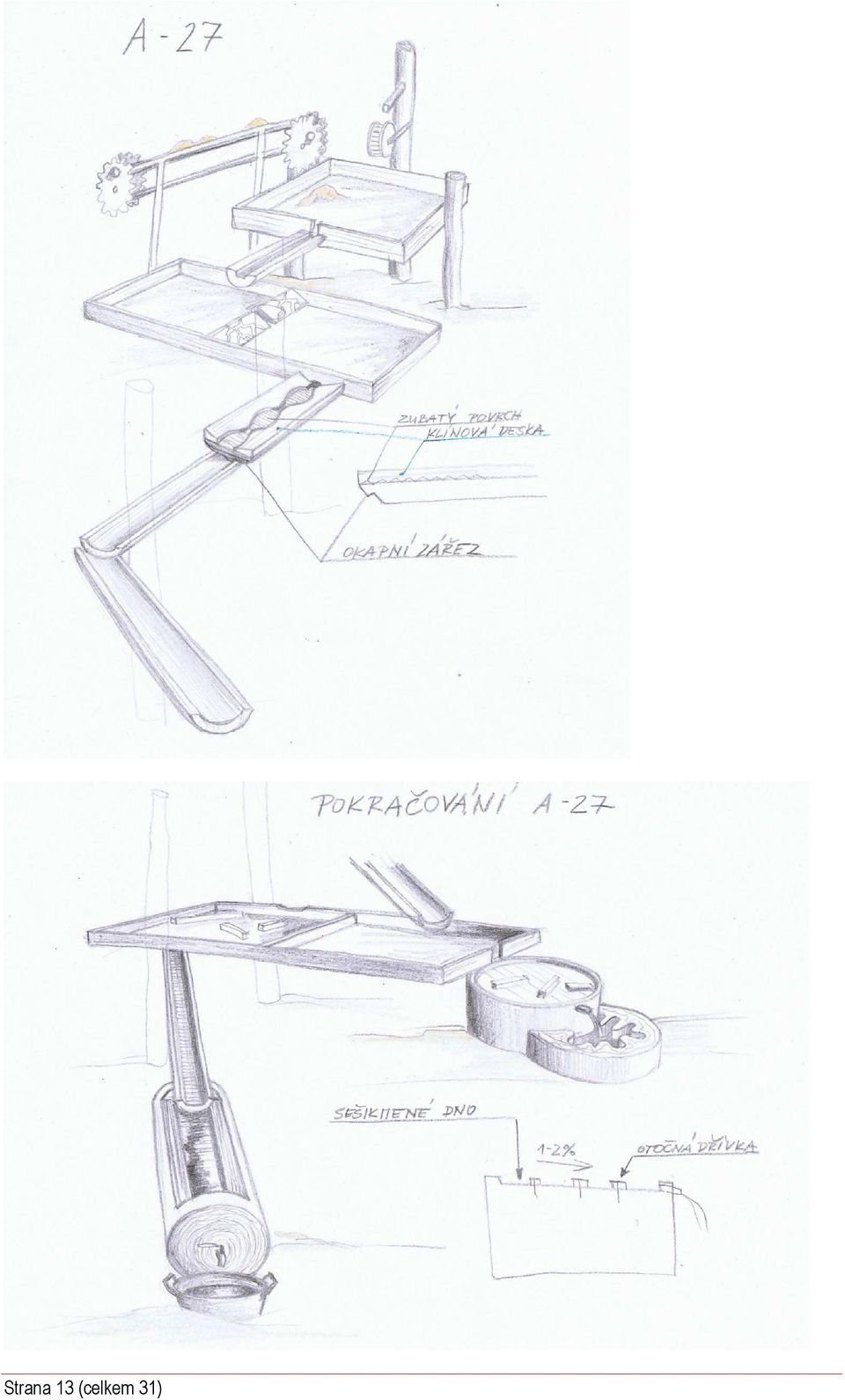

12 A-27 VODNÍ PRVEK Popis:Jedná se o dlouhou sestavu koryt a stolů různých typů složených do série a napájených z jediného zdroje vody. Podrobněji Viz nákres. Sestava začíná vodním sloupkem s tlakovým ventilem s omezovačem průtoku. Odtud nerezová trubka vede vodu do mlýnku, ze kterého padá voda na první pracovní stůl výšky cca 70 cm s jednou výpustí se stavidlem. Ke stolu je funkčně přiřazen i pásový dopravník na písek pro transport praného písku na plochu pracovního stolu. Ze stolu pokračuje voda krátkým korýtkem z půlkulatiny se zářezem na dlouhý pracovní stůl. Stůl je rozdělen na dvě části klíny splavu s tvarovanými cestičkami pro vodu a s oblou přepadovou hranou. Mezi klíny je ponechán úzký otvor pro odtok vody, který je snadno ucpatelný kamínkem, hrází z písku, listem apod Hloubka stolu je cca 3 cm. Boční otvor pro odtok vody je opět pro ucpání. Navazuje široké tvarované koryto se zvlněným dnem a pak voda pokračuje jednoduchým korytem 100 x 10 cm z probrané půlkulatiny pevně kotvené na stojinu z akátu. Na tuto stojinu je nakotveno i další koryto o úroveň níže, které je otočné doprava a doleva v rozsahu cca 45 tak, aby bylo možno směřovat vodu buď do jedné či do druhé kóje dalšího pracovního stolu. Z první kóje může voda pokračovat korytem s valchovým dnem do dlabané klády. Z druhé pak do kaskády dvou kruhových nádob z dřevěné kulatiny. Horní nádoba se šikmým dnem, hloubka max 5 cm, má na ploše dna 3 otočná hradítka z dřevěných hranolků. Horní nádoba je zapuštěna do spodní u nejnižšího bodu dna v jejíž stěně je otvor osazen krátkou trubkou ústící ven, či pouze otvor se špuntem. Spodní nádoba s dutinou (nejlépe vyhnilou či vypálenou) a bez dna. Na dně je násyp kulatého kameniva pro položení a napuštění vodou do přenosných dětských nádobek. Přebytečná nezachycená voda bude zasakovat do drenážní vrstvy plochy a bude nasměrována k výsadbám mokřadu. Celá sestava vodního prvku bude obsahovat 3 vysoké kůly. Jeden kůl bude stát samostatně a nebude spojen s konstrukcí prvku. Tyto tři sloupy budou využity pro zavěšení stínící plachty ve slunečných dnech. Na zimu musí být voda ze všech herních prvků napojených na vodu vypuštěna. Sloupek výšky 130 cm, nerezová trubka délky 30 cm, mlýnek průměru 25 m. Pracovní stůl o rozměrech 50 x 50 cm výšky 70 cm, hloubky 5 cm na dvou stojinách prům min. 8 cm a výšky 70 cm. Vnitřní prostor vyložen nerezovou nádobou. Pásový dopravník písku délky 90 cm, šíře pásu 30 cm. Koryto šířky min. 14 cm a délky 75 cm. Dělený pracovní stůl o rozměrech 50x120 cm, výšky 60 cm a hloubky 3 cm, na 4 stojinách. Klín bude mít vyfrézované cestičky pro vodu. Vnitřní prostor vyložen nerezovou nádobou, vedena je pod klíny. Široké tvarované koryto 80x25 cm s obloukovými břehy a zvlněným dnem. Jednoduché koryto 100x10 cm pevné. Jednoduché koryto 100x10 cm pohyblivé. Pracovní stůl 120 x 50 cm, dělený na dvě kóje. Výška stolu cca 35 cm, hloubkami 3 cm. První kóje se 3- mi hradítky z kvádříků z pryže na řetízkách, odtok pomocí otvoru ve dně, ucpávka špunt. Druhá kóje bez hradítek, boční přepad se stavidlem. Vnitřní prostor vyložen nerezovou nádobou. Koryto s valchovým dnem 200x10 cm (možno rozdělit na více segmentů). Dlabaná kláda cca 22 x 80 cm, u dna umístěna trubka s otočným kohoutkem na vypouštění, nízké stavební vědro kruhové či obdélníkové min. 40 max. 80 l, které bude třeba mírně zapustit do terénu. Kaskáda ze dvou kulatin prům. min. 40 cm, výška 25 a 12 cm nad terén. Spodní bez dna. Vysoké kůly délky 2,7 m, průměru min. 14 cm a stínící plachta režné barvy plochy min. 3 m². Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN mimo řezné plochy bez povrchové úpravy. Řezné plochy barevné, přesné tónování bude určeno v rámci AD. Plastové části: Polyamid, guma. Plachta: Polyesterová mřížka, PVC nános, plocha min. 5m2. Výška volného pádu: 0 m. Strana 12 (celkem 31)

13 Strana 13 (celkem 31)

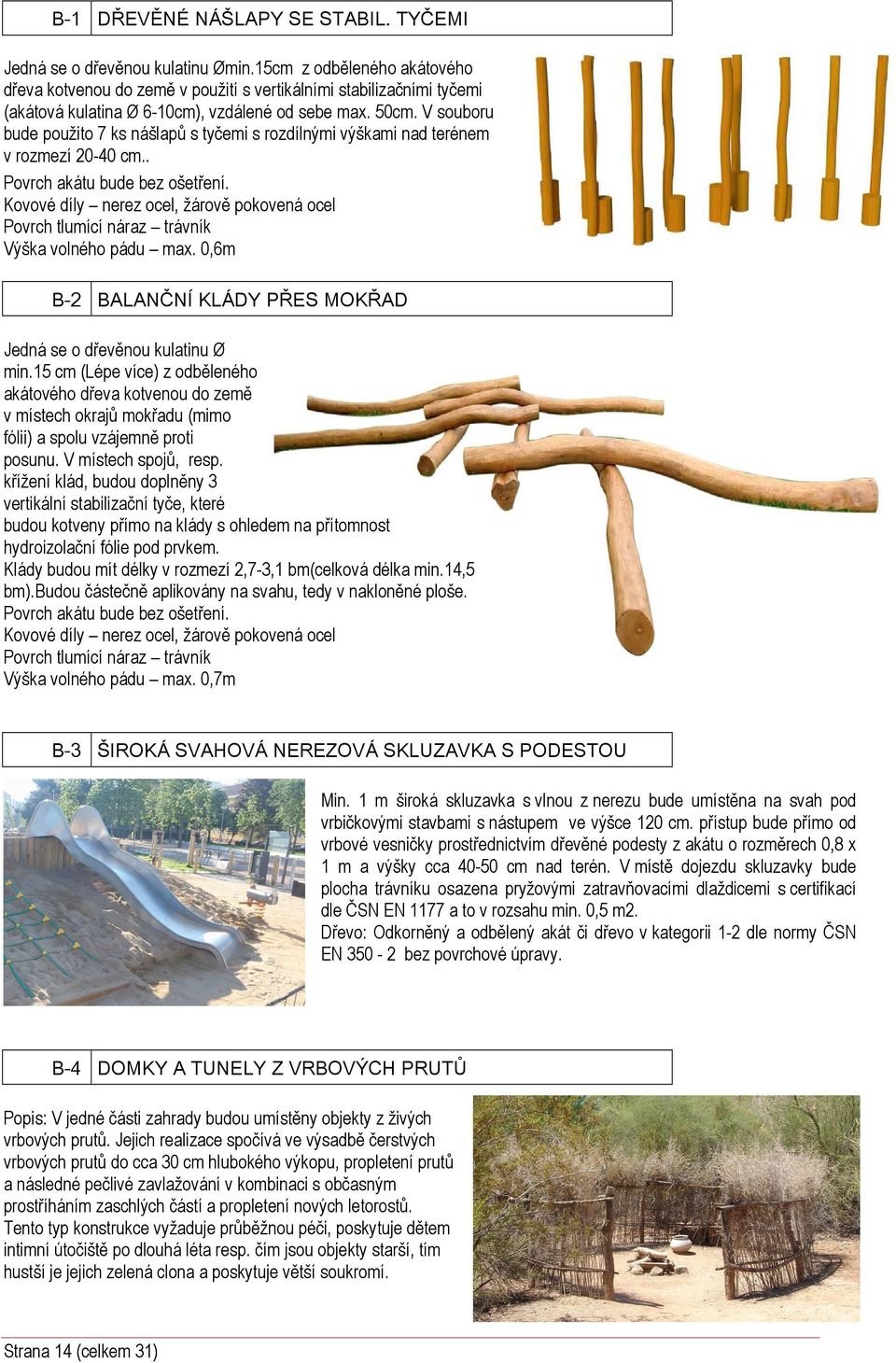

14 B-1 DŘEVĚNÉ NÁŠLAPY SE STABIL. TYČEMI Jedná se o dřevěnou kulatinu Ømin.15cm z odběleného akátového dřeva kotvenou do země v použití s vertikálními stabilizačními tyčemi (akátová kulatina Ø 6-10cm), vzdálené od sebe max. 50cm. V souboru bude použito 7 ks nášlapů s tyčemi s rozdílnými výškami nad terénem v rozmezí cm.. Povrch akátu bude bez ošetření. Kovové díly nerez ocel, žárově pokovená ocel Povrch tlumící náraz trávník Výška volného pádu max. 0,6m B-2 BALANČNÍ KLÁDY PŘES MOKŘAD Jedná se o dřevěnou kulatinu Ø min.15 cm (Lépe více) z odběleného akátového dřeva kotvenou do země v místech okrajů mokřadu (mimo fólii) a spolu vzájemně proti posunu. V místech spojů, resp. křížení klád, budou doplněny 3 vertikální stabilizační tyče, které budou kotveny přímo na klády s ohledem na přítomnost hydroizolační fólie pod prvkem. Klády budou mít délky v rozmezí 2,7-3,1 bm(celková délka min.14,5 bm).budou částečně aplikovány na svahu, tedy v nakloněné ploše. Povrch akátu bude bez ošetření. Kovové díly nerez ocel, žárově pokovená ocel Povrch tlumící náraz trávník Výška volného pádu max. 0,7m B-3 ŠIROKÁ SVAHOVÁ NEREZOVÁ SKLUZAVKA S PODESTOU Min. 1 m široká skluzavka s vlnou z nerezu bude umístěna na svah pod vrbičkovými stavbami s nástupem ve výšce 120 cm. přístup bude přímo od vrbové vesničky prostřednictvím dřevěné podesty z akátu o rozměrech 0,8 x 1 m a výšky cca cm nad terén. V místě dojezdu skluzavky bude plocha trávníku osazena pryžovými zatravňovacími dlaždicemi s certifikací dle ČSN EN 1177 a to v rozsahu min. 0,5 m2. Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN bez povrchové úpravy. B-4 DOMKY A TUNELY Z VRBOVÝCH PRUTŮ Popis: V jedné části zahrady budou umístěny objekty z živých vrbových prutů. Jejich realizace spočívá ve výsadbě čerstvých vrbových prutů do cca 30 cm hlubokého výkopu, propletení prutů a následné pečlivé zavlažování v kombinaci s občasným prostříháním zaschlých částí a propletení nových letorostů. Tento typ konstrukce vyžaduje průběžnou péči, poskytuje dětem intimní útočiště po dlouhá léta resp. čím jsou objekty starší, tím hustší je jejich zelená clona a poskytuje větší soukromí. Strana 14 (celkem 31)

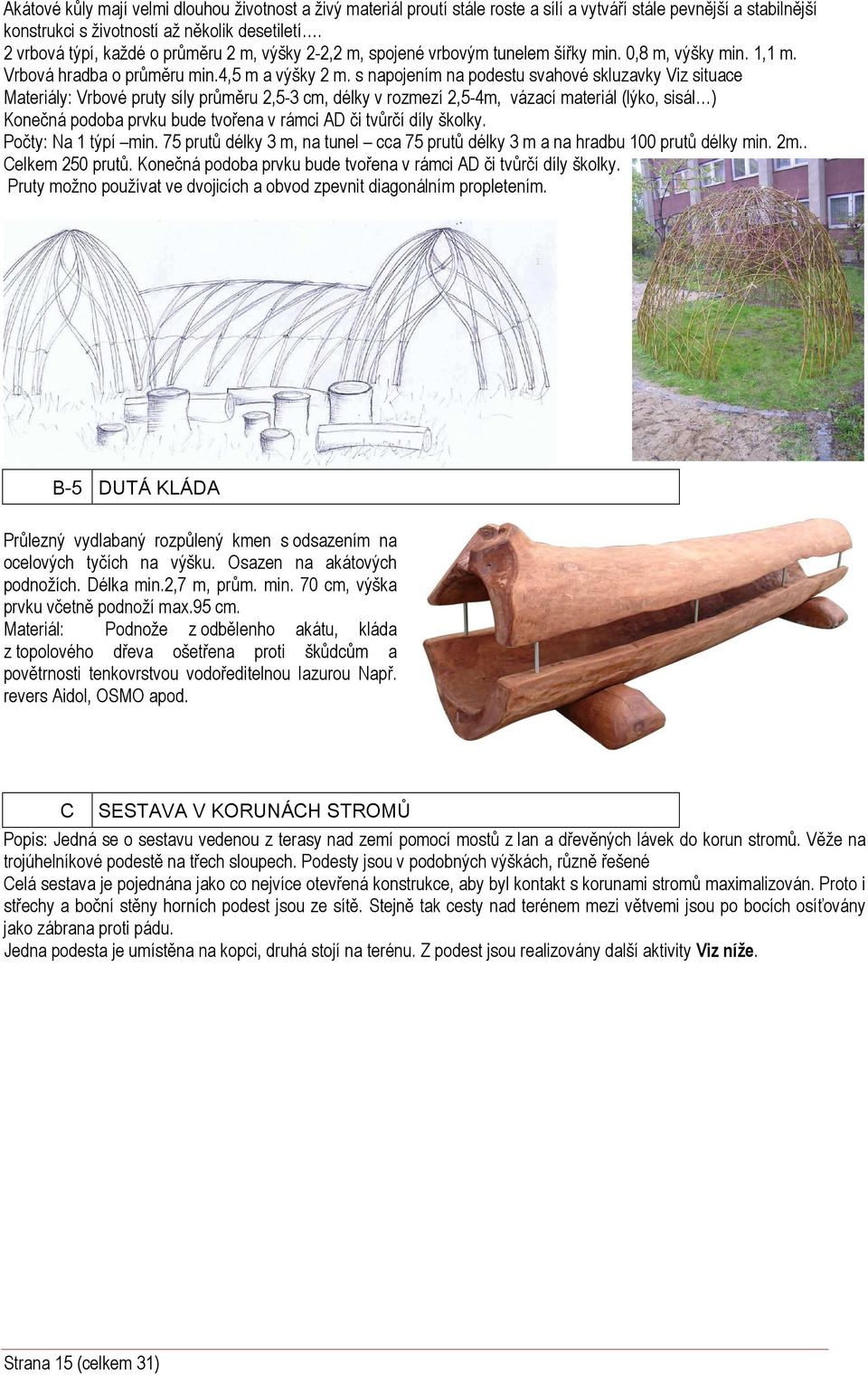

15 Akátové kůly mají velmi dlouhou životnost a živý materiál proutí stále roste a sílí a vytváří stále pevnější a stabilnější konstrukci s životností až několik desetiletí. 2 vrbová týpí, každé o průměru 2 m, výšky 2-2,2 m, spojené vrbovým tunelem šířky min. 0,8 m, výšky min. 1,1 m. Vrbová hradba o průměru min.4,5 m a výšky 2 m. s napojením na podestu svahové skluzavky Viz situace Vrbové pruty síly průměru 2,5-3 cm, délky v rozmezí 2,5-4m, vázací materiál (lýko, sisál ) Konečná podoba prvku bude tvořena v rámci AD či tvůrčí díly školky. Počty: Na 1 týpí min. 75 prutů délky 3 m, na tunel cca 75 prutů délky 3 m a na hradbu 100 prutů délky min. 2m.. Celkem 250 prutů. Konečná podoba prvku bude tvořena v rámci AD či tvůrčí díly školky. Pruty možno používat ve dvojicích a obvod zpevnit diagonálním propletením. B-5 DUTÁ KLÁDA Průlezný vydlabaný rozpůlený kmen s odsazením na ocelových tyčích na výšku. Osazen na akátových podnožích. Délka min.2,7 m, prům. min. 70 cm, výška prvku včetně podnoží max.95 cm. Materiál: Podnože z odbělenho akátu, kláda z topolového dřeva ošetřena proti škůdcům a povětrnosti tenkovrstvou vodoředitelnou lazurou Např. revers Aidol, OSMO apod. C SESTAVA V KORUNÁCH STROMŮ Popis: Jedná se o sestavu vedenou z terasy nad zemí pomocí mostů z lan a dřevěných lávek do korun stromů. Věže na trojúhelníkové podestě na třech sloupech. Podesty jsou v podobných výškách, různě řešené Celá sestava je pojednána jako co nejvíce otevřená konstrukce, aby byl kontakt s korunami stromů maximalizován. Proto i střechy a boční stěny horních podest jsou ze sítě. Stejně tak cesty nad terénem mezi větvemi jsou po bocích osíťovány jako zábrana proti pádu. Jedna podesta je umístěna na kopci, druhá stojí na terénu. Z podest jsou realizovány další aktivity Viz níže. Strana 15 (celkem 31)

16 C-1 ZAVĚŠENÉ SVAHOVÉ SCHODY Popis: 5 pohyblivých schodů, které pomohou překlenout svah kopečku, od spodní nástupní pevné podesty k trojúhelníkové. Pohyblivé schody: 5 x schod min. 40 x 30 cm (akát nebo guma) + 12 stojin prům. min.8 cm délky min.1,3 m nad terénem + řetězy (lana) na zavěšení schodů. Schody jsou zavěšené nad terénem min. 24 cm. Podesta dřevěná: Nástupní podesta 50 x 80 cm je umístěna již na úbočí terénní modelace na dřevěných stojinách o prům. min 12 cm, přední hrana podesty cm nad terénem.. Dřevo: Odkorněný a odbělený akát bez povrchové úpravy. Lana: Lana s ocelovým kordem a PP opletem,prům. 16 mm, 6 pramenů s ocelovou vložkou.plastové části: Polyamid, guma. Kovové části: Řetěz nerez ocel, žárově pokovená ocel, hliník. Výška volného pádu: 40 cm. C-2 ŠIROKÁ LEZECKÁ SÍŤ Lezecká síť nad terénem kónického tvaru. Rozměr sítě min. 230 x 130cm. Velikost ok 30 x 30 cm. Síť zavěšená na konstrukci z akátového dřeva min.14 cm zabetonovaná do země. Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN bez povrchové úpravy. Sítě a lana: PP lano s ocelovou vložkou, prům.16 mm, 6 pramenů. Kovové díly- nerez ocel, žárově pokovená ocel, hliník. Výška volného pádu 0,6 m. Tlumící materiál bez požadavků. Nástup na síť na úpatí svahu bude ve výšce 10-15cm nad zemí. Výstup je napojen na podestu ve výšce cm nad zemí. Strana 16 (celkem 31)

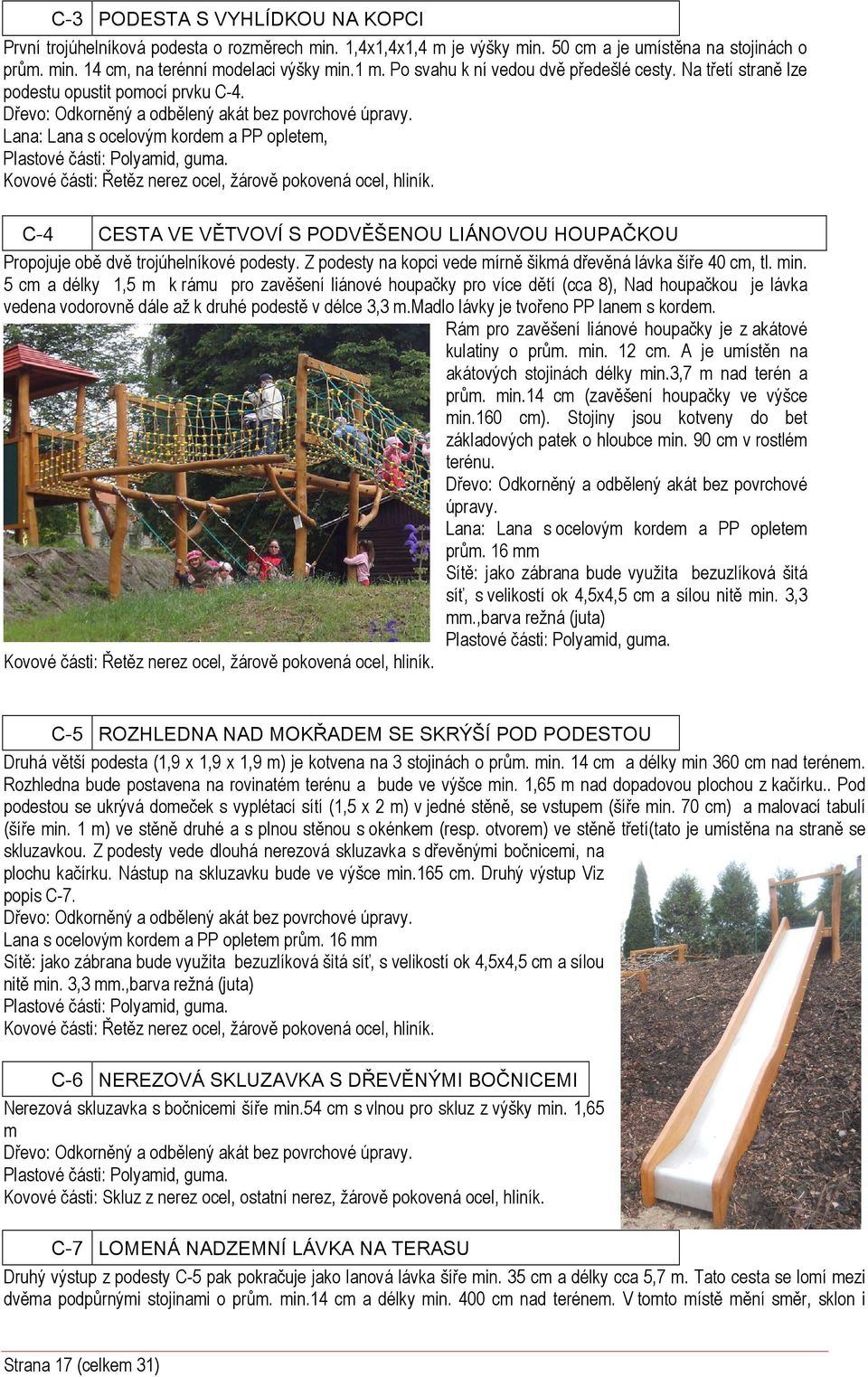

17 C-3 PODESTA S VYHLÍDKOU NA KOPCI První trojúhelníková podesta o rozměrech min. 1,4x1,4x1,4 m je výšky min. 50 cm a je umístěna na stojinách o prům. min. 14 cm, na terénní modelaci výšky min.1 m. Po svahu k ní vedou dvě předešlé cesty. Na třetí straně lze podestu opustit pomocí prvku C-4. Dřevo: Odkorněný a odbělený akát bez povrchové úpravy. Lana: Lana s ocelovým kordem a PP opletem, Plastové části: Polyamid, guma. Kovové části: Řetěz nerez ocel, žárově pokovená ocel, hliník. C-4 CESTA VE VĚTVOVÍ S PODVĚŠENOU LIÁNOVOU HOUPAČKOU Propojuje obě dvě trojúhelníkové podesty. Z podesty na kopci vede mírně šikmá dřevěná lávka šíře 40 cm, tl. min. 5 cm a délky 1,5 m k rámu pro zavěšení liánové houpačky pro více dětí (cca 8), Nad houpačkou je lávka vedena vodorovně dále až k druhé podestě v délce 3,3 m.madlo lávky je tvořeno PP lanem s kordem. Rám pro zavěšení liánové houpačky je z akátové kulatiny o prům. min. 12 cm. A je umístěn na akátových stojinách délky min.3,7 m nad terén a prům. min.14 cm (zavěšení houpačky ve výšce min.160 cm). Stojiny jsou kotveny do bet základových patek o hloubce min. 90 cm v rostlém terénu. Dřevo: Odkorněný a odbělený akát bez povrchové úpravy. Lana: Lana s ocelovým kordem a PP opletem prům. 16 mm Sítě: jako zábrana bude využita bezuzlíková šitá síť, s velikostí ok 4,5x4,5 cm a sílou nitě min. 3,3 mm.,barva režná (juta) Plastové části: Polyamid, guma. Kovové části: Řetěz nerez ocel, žárově pokovená ocel, hliník. C-5 ROZHLEDNA NAD MOKŘADEM SE SKRÝŠÍ POD PODESTOU Druhá větší podesta (1,9 x 1,9 x 1,9 m) je kotvena na 3 stojinách o prům. min. 14 cm a délky min 360 cm nad terénem. Rozhledna bude postavena na rovinatém terénu a bude ve výšce min. 1,65 m nad dopadovou plochou z kačírku.. Pod podestou se ukrývá domeček s vyplétací sítí (1,5 x 2 m) v jedné stěně, se vstupem (šíře min. 70 cm) a malovací tabulí (šíře min. 1 m) ve stěně druhé a s plnou stěnou s okénkem (resp. otvorem) ve stěně třetí(tato je umístěna na straně se skluzavkou. Z podesty vede dlouhá nerezová skluzavka s dřevěnými bočnicemi, na plochu kačírku. Nástup na skluzavku bude ve výšce min.165 cm. Druhý výstup Viz popis C-7. Dřevo: Odkorněný a odbělený akát bez povrchové úpravy. Lana s ocelovým kordem a PP opletem prům. 16 mm Sítě: jako zábrana bude využita bezuzlíková šitá síť, s velikostí ok 4,5x4,5 cm a sílou nitě min. 3,3 mm.,barva režná (juta) Plastové části: Polyamid, guma. Kovové části: Řetěz nerez ocel, žárově pokovená ocel, hliník. C-6 NEREZOVÁ SKLUZAVKA S DŘEVĚNÝMI BOČNICEMI Nerezová skluzavka s bočnicemi šíře min.54 cm s vlnou pro skluz z výšky min. 1,65 m Dřevo: Odkorněný a odbělený akát bez povrchové úpravy. Plastové části: Polyamid, guma. Kovové části: Skluz z nerez ocel, ostatní nerez, žárově pokovená ocel, hliník. C-7 LOMENÁ NADZEMNÍ LÁVKA NA TERASU Druhý výstup z podesty C-5 pak pokračuje jako lanová lávka šíře min. 35 cm a délky cca 5,7 m. Tato cesta se lomí mezi dvěma podpůrnými stojinami o prům. min.14 cm a délky min. 400 cm nad terénem. V tomto místě mění směr, sklon i Strana 17 (celkem 31)

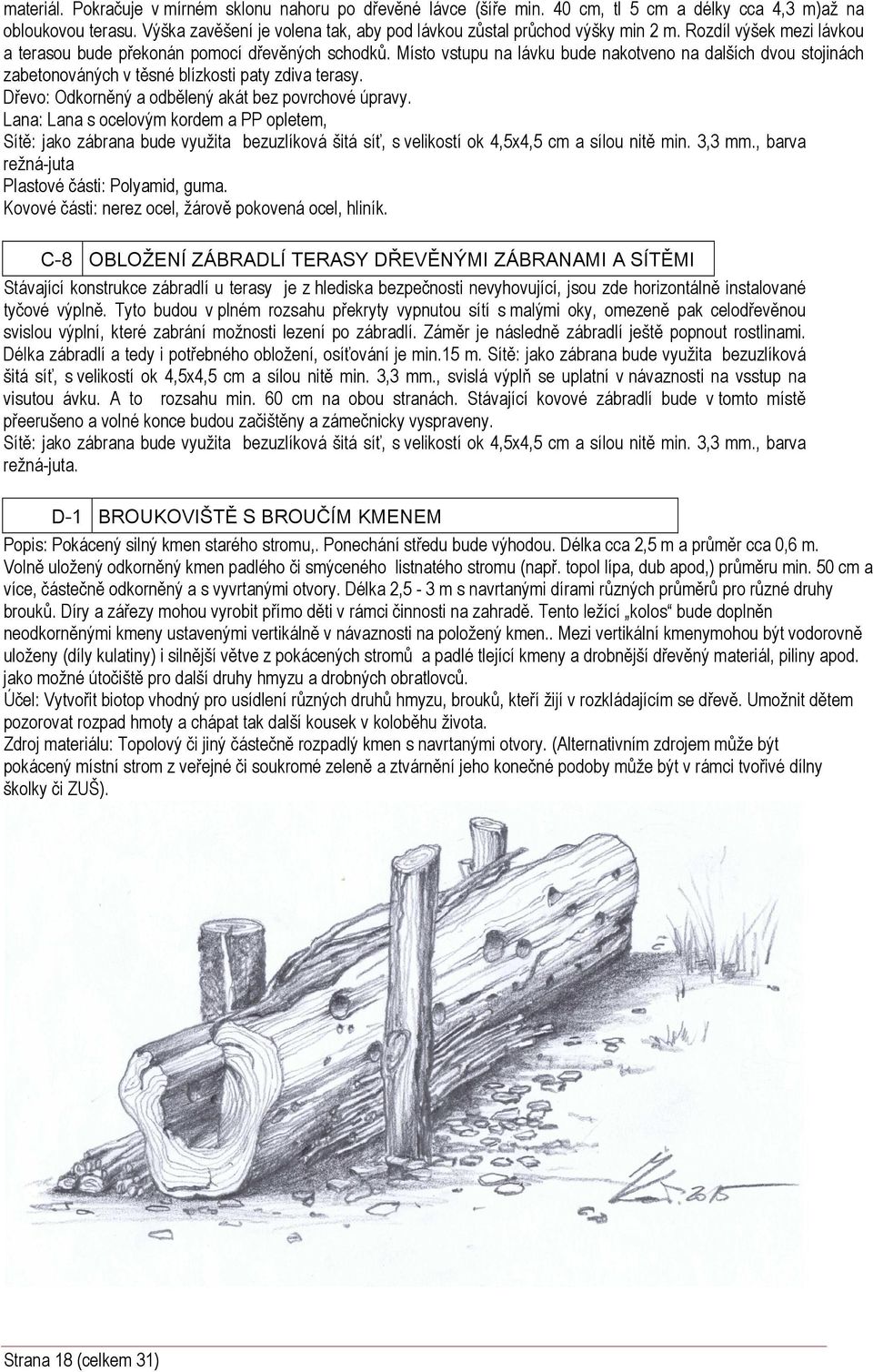

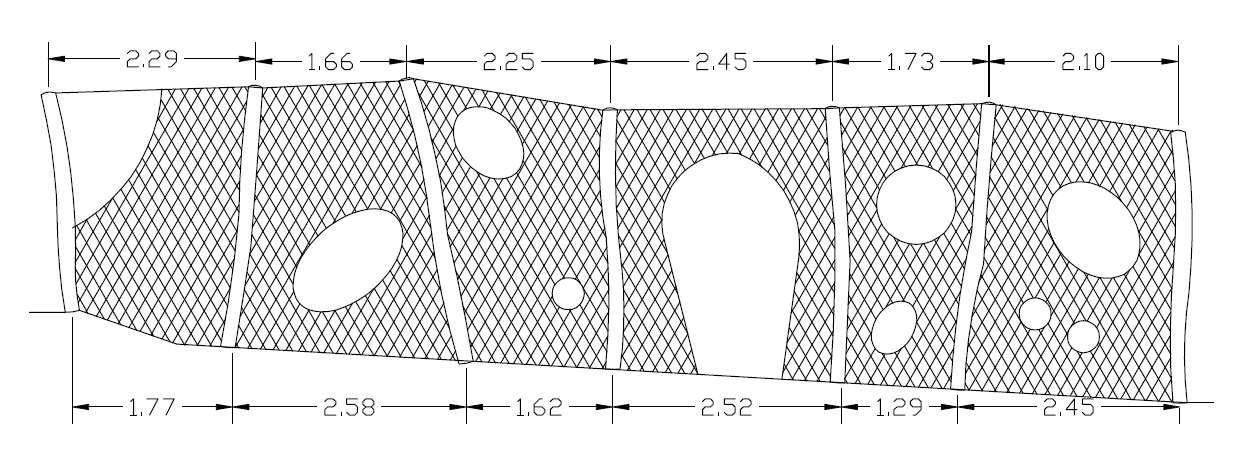

18 materiál. Pokračuje v mírném sklonu nahoru po dřevěné lávce (šíře min. 40 cm, tl 5 cm a délky cca 4,3 m)až na obloukovou terasu. Výška zavěšení je volena tak, aby pod lávkou zůstal průchod výšky min 2 m. Rozdíl výšek mezi lávkou a terasou bude překonán pomocí dřevěných schodků. Místo vstupu na lávku bude nakotveno na dalších dvou stojinách zabetonováných v těsné blízkosti paty zdiva terasy. Dřevo: Odkorněný a odbělený akát bez povrchové úpravy. Lana: Lana s ocelovým kordem a PP opletem, Sítě: jako zábrana bude využita bezuzlíková šitá síť, s velikostí ok 4,5x4,5 cm a sílou nitě min. 3,3 mm., barva režná-juta Plastové části: Polyamid, guma. Kovové části: nerez ocel, žárově pokovená ocel, hliník. C-8 OBLOŽENÍ ZÁBRADLÍ TERASY DŘEVĚNÝMI ZÁBRANAMI A SÍTĚMI Stávající konstrukce zábradlí u terasy je z hlediska bezpečnosti nevyhovující, jsou zde horizontálně instalované tyčové výplně. Tyto budou v plném rozsahu překryty vypnutou sítí s malými oky, omezeně pak celodřevěnou svislou výplní, které zabrání možnosti lezení po zábradlí. Záměr je následně zábradlí ještě popnout rostlinami. Délka zábradlí a tedy i potřebného obložení, osíťování je min.15 m. Sítě: jako zábrana bude využita bezuzlíková šitá síť, s velikostí ok 4,5x4,5 cm a sílou nitě min. 3,3 mm., svislá výplň se uplatní v návaznosti na vsstup na visutou ávku. A to rozsahu min. 60 cm na obou stranách. Stávající kovové zábradlí bude v tomto místě přeerušeno a volné konce budou začištěny a zámečnicky vyspraveny. Sítě: jako zábrana bude využita bezuzlíková šitá síť, s velikostí ok 4,5x4,5 cm a sílou nitě min. 3,3 mm., barva režná-juta. D-1 BROUKOVIŠTĚ S BROUČÍM KMENEM Popis: Pokácený silný kmen starého stromu,. Ponechání středu bude výhodou. Délka cca 2,5 m a průměr cca 0,6 m. Volně uložený odkorněný kmen padlého či smýceného listnatého stromu (např. topol lípa, dub apod,) průměru min. 50 cm a více, částečně odkorněný a s vyvrtanými otvory. Délka 2,5-3 m s navrtanými dírami různých průměrů pro různé druhy brouků. Díry a zářezy mohou vyrobit přímo děti v rámci činnosti na zahradě. Tento ležící kolos bude doplněn neodkorněnými kmeny ustavenými vertikálně v návaznosti na položený kmen.. Mezi vertikální kmenymohou být vodorovně uloženy (díly kulatiny) i silnější větve z pokácených stromů a padlé tlející kmeny a drobnější dřevěný materiál, piliny apod. jako možné útočiště pro další druhy hmyzu a drobných obratlovců. Účel: Vytvořit biotop vhodný pro usídlení různých druhů hmyzu, brouků, kteří žijí v rozkládajícím se dřevě. Umožnit dětem pozorovat rozpad hmoty a chápat tak další kousek v koloběhu života. Zdroj materiálu: Topolový či jiný částečně rozpadlý kmen s navrtanými otvory. (Alternativním zdrojem může být pokácený místní strom z veřejné či soukromé zeleně a ztvárnění jeho konečné podoby může být v rámci tvořivé dílny školky či ZUŠ). Strana 18 (celkem 31)

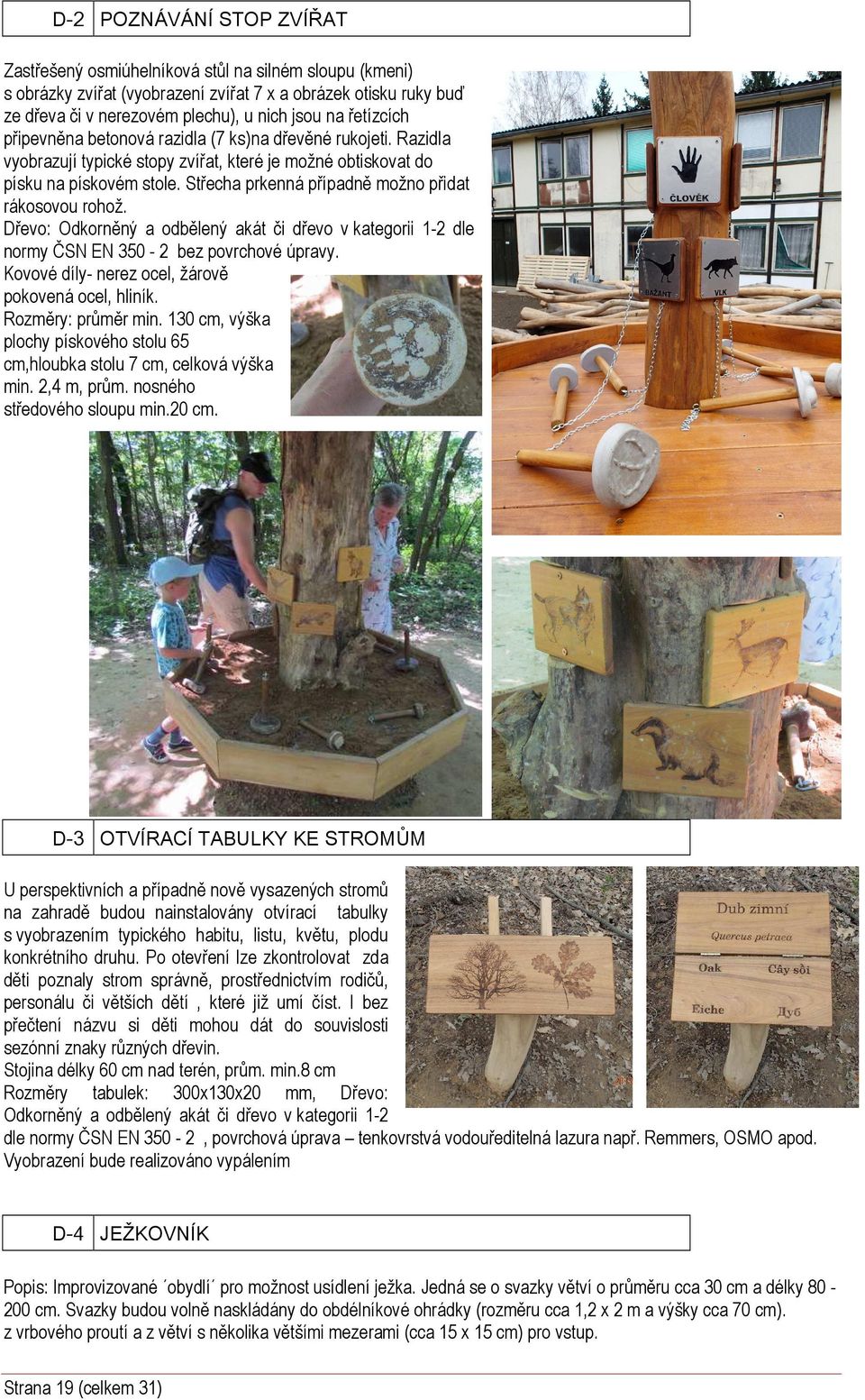

19 D-2 POZNÁVÁNÍ STOP ZVÍŘAT Zastřešený osmiúhelníková stůl na silném sloupu (kmeni) s obrázky zvířat (vyobrazení zvířat 7 x a obrázek otisku ruky buď ze dřeva či v nerezovém plechu), u nich jsou na řetízcích připevněna betonová razidla (7 ks)na dřevěné rukojeti. Razidla vyobrazují typické stopy zvířat, které je možné obtiskovat do písku na pískovém stole. Střecha prkenná případně možno přidat rákosovou rohož. Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN bez povrchové úpravy. Kovové díly- nerez ocel, žárově pokovená ocel, hliník. Rozměry: průměr min. 130 cm, výška plochy pískového stolu 65 cm,hloubka stolu 7 cm, celková výška min. 2,4 m, prům. nosného středového sloupu min.20 cm. D-3 OTVÍRACÍ TABULKY KE STROMŮM U perspektivních a případně nově vysazených stromů na zahradě budou nainstalovány otvírací tabulky s vyobrazením typického habitu, listu, květu, plodu konkrétního druhu. Po otevření lze zkontrolovat zda děti poznaly strom správně, prostřednictvím rodičů, personálu či větších dětí, které již umí číst. I bez přečtení názvu si děti mohou dát do souvislosti sezónní znaky různých dřevin. Stojina délky 60 cm nad terén, prům. min.8 cm Rozměry tabulek: 300x130x20 mm, Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN 350-2, povrchová úprava tenkovrstvá vodouředitelná lazura např. Remmers, OSMO apod. Vyobrazení bude realizováno vypálením D-4 JEŽKOVNÍK Popis: Improvizované obydlí pro možnost usídlení ježka. Jedná se o svazky větví o průměru cca 30 cm a délky cm. Svazky budou volně naskládány do obdélníkové ohrádky (rozměru cca 1,2 x 2 m a výšky cca 70 cm). z vrbového proutí a z větví s několika většími mezerami (cca 15 x 15 cm) pro vstup. Strana 19 (celkem 31)

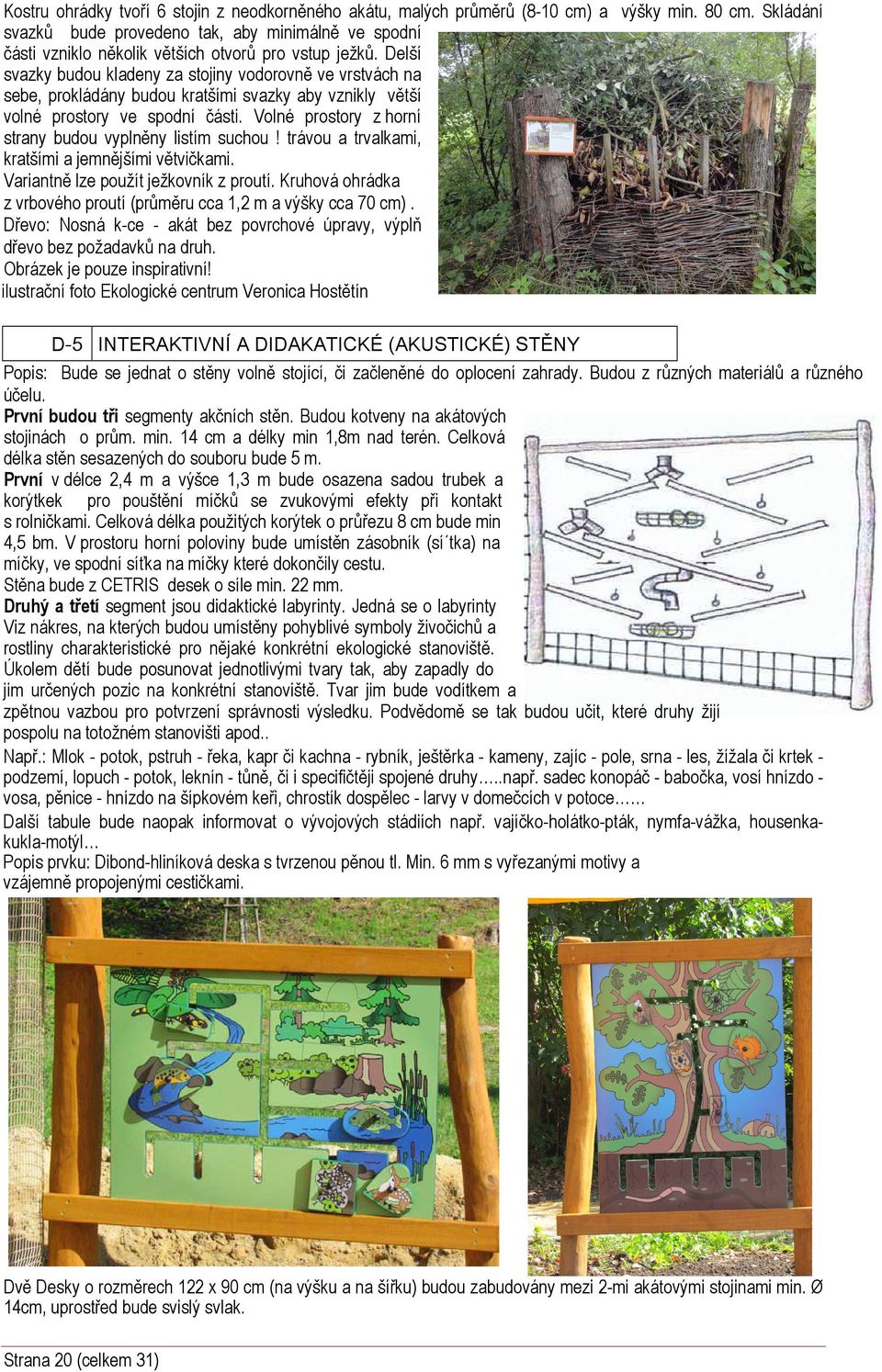

20 Kostru ohrádky tvoří 6 stojin z neodkorněného akátu, malých průměrů (8-10 cm) a výšky min. 80 cm. Skládání svazků bude provedeno tak, aby minimálně ve spodní části vzniklo několik větších otvorů pro vstup ježků. Delší svazky budou kladeny za stojiny vodorovně ve vrstvách na sebe, prokládány budou kratšími svazky aby vznikly větší volné prostory ve spodní části. Volné prostory z horní strany budou vyplněny listím suchou! trávou a trvalkami, kratšími a jemnějšími větvičkami. Variantně lze použít ježkovník z proutí. Kruhová ohrádka z vrbového proutí (průměru cca 1,2 m a výšky cca 70 cm). Dřevo: Nosná k-ce - akát bez povrchové úpravy, výplň dřevo bez požadavků na druh. Obrázek je pouze inspirativní! ilustrační foto Ekologické centrum Veronica Hostětín D-5 INTERAKTIVNÍ A DIDAKATICKÉ (AKUSTICKÉ) STĚNY Popis: Bude se jednat o stěny volně stojící, či začleněné do oplocení zahrady. Budou z různých materiálů a různého účelu. První budou tři segmenty akčních stěn. Budou kotveny na akátových stojinách o prům. min. 14 cm a délky min 1,8m nad terén. Celková délka stěn sesazených do souboru bude 5 m. První v délce 2,4 m a výšce 1,3 m bude osazena sadou trubek a korýtkek pro pouštění míčků se zvukovými efekty při kontakt s rolničkami. Celková délka použitých korýtek o průřezu 8 cm bude min 4,5 bm. V prostoru horní poloviny bude umístěn zásobník (sí tka) na míčky, ve spodní síťka na míčky které dokončily cestu. Stěna bude z CETRIS desek o síle min. 22 mm. Druhý a třetí segment jsou didaktické labyrinty. Jedná se o labyrinty Viz nákres, na kterých budou umístěny pohyblivé symboly živočichů a rostliny charakteristické pro nějaké konkrétní ekologické stanoviště. Úkolem dětí bude posunovat jednotlivými tvary tak, aby zapadly do jim určených pozic na konkrétní stanoviště. Tvar jim bude vodítkem a zpětnou vazbou pro potvrzení správnosti výsledku. Podvědomě se tak budou učit, které druhy žijí pospolu na totožném stanovišti apod.. Např.: Mlok - potok, pstruh - řeka, kapr či kachna - rybník, ještěrka - kameny, zajíc - pole, srna - les, žížala či krtek - podzemí, lopuch - potok, leknín - tůně, či i specifičtěji spojené druhy..např. sadec konopáč - babočka, vosí hnízdo - vosa, pěnice - hnízdo na šípkovém keři, chrostík dospělec - larvy v domečcích v potoce Další tabule bude naopak informovat o vývojových stádiích např. vajíčko-holátko-pták, nymfa-vážka, housenkakukla-motýl Popis prvku: Dibond-hliníková deska s tvrzenou pěnou tl. Min. 6 mm s vyřezanými motivy a vzájemně propojenými cestičkami. Dvě Desky o rozměrech 122 x 90 cm (na výšku a na šířku) budou zabudovány mezi 2-mi akátovými stojinami min. Ø 14cm, uprostřed bude svislý svlak. Strana 20 (celkem 31)

21 Délka prvku: min. 2,6 m. V prostoru u sestavy A bude umístěn akustický prvek, dendrofon z 8 mi akátových prkének různých délek. Celková délka objektu je min.1,8 m včetně stojin konstrukce. Stojiny o prům. min. 14 cm a délky min 1,5 (1,8)m nad terén.prkénka jsou pevně nakotvena na PP laně s ocelovým kordem pr. 16 mm a mají průřez 10 x 2 cm, délka je proměnlivá od 57,5 cm do 85,7 cm pro změnu tónu. Celý prvek je doplněn dvěma paličkami zabezpečenými proti odcizení. Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 12 dle normy ČSN 350 bez povrchové úpravy. Plastové části: Polyamid, guma, novodur. Výška volného pádu: 0 m. D-6 KÓJE NA PŘÍRODNINY Jedná se o akátové ohrádky o rozměrech cca 1 x 0,5 m a výšky min. 20 cm. Dle typu náplně mohou být i s víkem.4 Ks otevřené a 2 ks s víkem.vnitřní příčky budou o průřezu min 20x3,5 cm. Boční stěny budou ze zejtů (krajiny, půlkulatiny). Víko bude uzamykatelné z prken přirozené křivosti o síle prken 2 cm. Sestava obsahuje 6 kójí v jednom celku o rozměru min. 1 x 3 m. Materiál v kójích slouží k uskladnění přírodnin s tvůrčím potenciálem pro práci ve venkovní dílničce. Kamínky, větvičky, šišky, pokroucené větve a mnoho dalšího co lze nalézt na procházkách a následně dále zpracovat. Variantně lze použít i pro uskladnění materiálu k následné recyklaci resp. recyklaci přeměnou např. na ozdobný předmět apod.. Materiál (náplň) do kójí není kalkulován v rozpočtu, není součástí dodávky. Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN mimo řezné plochy bez povrchové úpravy. Řezné plochy barevné, přesné tónování bude určeno v rámci AD. D-7 VENKOVNÍ UČEBNA S DÍLNIČKOU Popis: Jedná se o konstrukci kruhového půdorysu. Na akátových stojinách o prům. 16cm výšky cca 2,2 m nad terén je ze smrkového dřeva zbudován krov. Středový sloup je přípustný. Stojiny (8+1 ks) jsou zabetonovány v zemi. Krytinu střechy tvoří rákosová doška v tl. cca 20 cm. Sklon střechy min. 37 lépe 45. Mezi stojinami jsou vodorovné svlaky, na kterých je nainstalována výplň polí. Budou zde minimálně dvě malovací tabule (směrem k hranici pozemku) v délce min. 2 m. Jedna tabule bude magnetická. Výška výplní bude min. 130 cm. Tabule budou umístěny horní hranou ve výšce min.150 cm. Ostatní výplně budou výšky min. 130 cm. Budou z rohoží z neštípaného bambusu nakotvených na akátových svlacích. Dvě pole budou ponechána prázdná pro průchod, příp. průjezd koloběžkami. Výplně obrácené směrem do zahrady budou z vyplétací sítě s malými oky. Horní svlak Strana 21 (celkem 31)

22 využitelný pro možnost vytvoření závětří použitím tkaniny či plachty. Podlaha učebny je tvořena zahutněnou štěrkodrtí. Mobiliář, pracovní stoly a lavice Viz níže. Dřevo: Smrkové s ošetřením proti dřevokazným houbám škůdcům a povětrnostním podmínkám - konstrukce altánu. Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN bez povrchové úpravy - materiál stojin. Výplně v kombinaci: Bambus,, sítě s malými oky, tabule. Tkanina: Vzduchově prodyšný polyamid., sítě:pp, PA Plastové části: Polyamid,. Sítě: bezuzlíková šitá síť, s velikostí ok 3x3 cm a sílou nitě min. 3 mm., barva černá D-8 TERASOVÉ VENKOVNÍ SEZENÍ U OHNIŠTĚ Jedná se o odkorněné akátové (dubové) klády v délkách 2-4 m o průměru min. 16 cm. Celkem bude použito min. 20 bm klád. Tyto jsou osazeny stupňovitě na terén takže vytvářejí jakési sezení a pobytové terásky. Volný prostor je vyplněn zeminou se štěrkem. Na třech místech jsou osazeny vertikální sloupy o prům. min.14 cm a délky 1 x min. 2,5 m a a 2 x min.1,5 m nad terén,sloužící k vzájemnému prokotvení klád a zároveň jsou k dispozici pro instalaci sezónního zastínění plachtou, či maskovací sítí. Další kotevní vertikály budou využity dle potřeby, ale již jako nízké v úrovni s terasovými stupni posezení. Kruh ohniště je doplněn několika mobilními lavicemi z půlkulatiny na podnožích (podrobněji Viz popis mobiliáře E-1). Ohniště není v rozpočtu kalkulováno. Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN bez povrchové úpravy. D-9 MOTÝLÍ DOMEČEK Popis: Domeček pro motýly, z akátového dřeva, na stojině, o rozměrech cca 360x360x1700mm s vyřezanými vysokými otvory různých průměru, pro vícero běžných druhů motýlů. Instalace v blízkosti výsadeb sloužících jako potrava housenkám motýlů a přitahujících i dospělé exempláře. Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN bez povrchové úpravy. Ilustrační foto D-10 HMYZÍ HOTEL Popis: Domeček se stříškou pro různé druhy užitečného hmyzu. Jedinci se zabydlí v jednotlivých segmentech (z navrtaných dřevěných špalíků, cihel, stébel slámy ) dle jejich preference. Je důležité, aby domek obsahoval skuliny různých tvarů a velikostí. Děti mohou pozorovat postupné zabydlování a chování jednotlivých druhů na zahradě. Popis prvku: 2 stojiny o prům. min. 12 cm a výšky min. 150 cm nad terén, se stříškou a s rámem o rozměru 100 x 70 cm, vyplněným přírodními materiály různého druhu Rozměry: min. 1400x400x1500mm Dřevo: Odkorněný a odbělený akát (k-ce a špalíky) bez povrchové úpravy s navrtanými otvory. Ostatní: Kousky cihel, stébla slámy Strana 22 (celkem 31)

23 D-11 HMATOVÁ A SLUCHOVÁ STEZKA Popis: materiály v oddělených polích pro chození na boso. Okraj jednotlivých polí je z akátových odkorněných větví průměru 8-12 cm. Hmatový chodník bude V bylinkové zahrádce nahrazovat pěší komunikaci, povede k dřevěným schodovým stupňům. Bude rozdělen na min. 4 pole délce min.1 m, šíře bude odpovídat šíři navazujícího chodníku, která se pohybuje v rozmezí 1,1-1,4 m. V těchto polích bude stálá výplň (varianty materiálů: ostrohranný štěrk různých frakcí, hrubý písek, dřevěné špalíky z akátu, štěpka či kůra z akátu, oblázky ) Stezku lze použít i se zavázanýma očima a v obutí a určovat po jakém materiálu právě kráčíme dle zvuku pod nohama. Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN bez povrchové úpravy. foto je pouze ilustrační D-12 JEŠTĚRKOVIŠTĚ Jedná se o svazek větví o celkovém průměru min. 30 cm a délky cm. Větve budou z odkorněného akátu, malých průměrů (3-10 cm) a umístěných po obvodu - svázány pevně k sobě tak, aby byly schopny držet tvar. Střed svazku - vnitřní prostor - bude vyplněn zeminou, kůrou, větvičkami ořezanými z živých keřů apod.. Tento hlavní svazek bude doplněn skládanými kameny vykopanými při terénních úpravách a případně i kmeny či hrubšími větvemi z údržbových prací v okolí realizace (tyto doplňky nejsou součástí rozpočtu). Přesná pozice ještěrkoviště bude určena při realizaci v rámci AD. Dřevo: Odkorněný akát či dřevo v kategorii 1-2 dle normy ČSN EN bez povrchové úpravy D-13 VSTUPNÍ LEVITUJÍCÍ BRÁNA Jedná se o landartově pojednaný vstup na školní zahradu, spíše o jakousi oddělující poloprůhlednou stěnu s určeným vstupem do prostoru tajemství i poznávání, má psychicky naladit na budoucí zážitky a zbystřit pozorování. Akátové stojiny o prům. min. 14 cm a délek v rozmezí 2,5-3 m nad terénem budou kotveny zabetonováním do základových patek s armovacím košem o rozměru cca 60x60 cm do hloubky min. 80 cm. některé sloupy budou kotveny pod úhlem, dle nákresu. Vzdálenosti sloupů budou upraveny dle skutečného průběhu terénu, dle koordinace s AD. Mezi kůly bude nakotvena černá bezuzlíková síť s otvory se zpevněným okrajem. Sít bude vypnuta pomocí ocelových lanek a na stojiny. Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN bez povrchové úpravy. Sítě: bezuzlíková šitá síť, s velikostí ok 4,5x4,5 cm a sílou nitě min. 3 mm., barva černá Strana 23 (celkem 31)

24 D-14 ZVÝŠENÉ PĚSTEBNÍ ZÁHONY A SKRUŽE Pro vymezení pěstebních pokusných ploch pro děti budou na několika místech v zahradě nainstalovány zvýšené záhony. Budou vesměs v blízkosti vodních prvků, aby se o rostliny děti mohly starat. Záhony budou tvořeny obrubou z akátové kulatiny položenou na terén, aby bylo možné prokořeňování a též volně položenými betonovými skružemi. Obojí bude vyplněno zahradnickým substrátem. Skruže budou povrchově barevně upraveny barvami na beton a bude je tak možné využít i pro malování křídami. 11 skruží prům min.80 cm a výšky 50 cm (5 ks) a 100 cm(6 ks). Min 20 bm akátové kulatiny o prům. min 14 cm, která tvoří předěl mezi plochou písku, či trávníku a zvýšenou pěstební plochou. Kulatina je mezi sebou vzájemně nakotvena přišroubováním.jsou skládány vždy dvě nad sebe tak, aby celková výška záhonu byla alespoň 28 cm. Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN bez povrchové úpravy. D-15 BARELY NA VODU ZE SVODŮ SE SYSTÉMEM KORÝTEK Popis: Navrženo potrubí, které bude sloužit pro zásobování zahradního jezírka dešťovou vodou ze střechy objektu MŠ. Na stávající okapní svod bude osazen výklopný odvaděč pro zachytávání dešťové vody. Voda bude nasměrována na systém korýtek a nádob určených pro odběr této vody a jejího zadržení v zahradě. Bude se jednat o korýtka z akátového dřeva o průřezu 14x12 cm a délek min. 70 cm (2 x), min. 40 cm, a min.50 cm směřující do soustavy 3 ks barelů s přepadem podložených tak, aby byly přepady v postupných výškách. Z nejníže položeného barelu bude přepad naveden přes korýtko přímo do jezírka. Odtud bude po zaplnění jezírka voda prostřednictvím suchého koryta pokračovat do mokřadu. Korýtka budou kotvené na akátových stojinách ve sklonu směrem k barelům. Korýtka budou mít po stranách zářezy pro možnost vložení mlýnků vyrobených v rámci vnitřních programů školy, či ve spolupráci s rodiči dětí.boodu kotveny x na akátových stojinách a 2 x na kovové objímce (obruči) přímo na sudech. Barely budou mít různé výšky, tak aby bylo možno nechat vodu přetékat po naplnění do dalšího. Předpokládáme podložení dvou barelů dřevěnými podestami z akátu a to v úrovních min. 20 a min. 40 cm nad okolním terénem. Každý barel bude mít i spodní výpusť využitelnou v období bez srážek. Strana 24 (celkem 31)

25 Barely budou použity kovové či z HDPE o minimálním objemu 200 l. Zapojení sudů bude realizováno tak, aby bylo zabráněno možnosti pádu osob do sudu, tedy budou u horní hrany opatřeny ocelovou mřížkou, na kterou lze aplikovat vrstvu praného kameniva (dle rozměrů ok). Následně bude možné sudy v rámci programů školy výtvarně pojednat obložením rákosovou rohoží, opletením proutím či králičím pletiven, lany či sítí apod.. Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN bez povrchové úpravy. Plast: PE, PVC, HDPE Výška volného pádu: 0 m. D-16 JEZÍRKO NA DEŠŤOVOU VODU Zahradní jezírko navrženo v přímé návaznosti na dešťové svody nepravidelný tvar o ploše cca 20m2 a hloubce max. 0,5 m. Pod budoucím mostem přes vodní plochu bude vybetonován dělící pražec ve kterém bude průchodka z PVC trouby DN 100 se zátkou pro následné přepouštění vody z jedné části jezírka do druhé. Jedna polovina jezírka bude vyplněna až po hladinu říčním kamenivem frakce mm. Zde si budou moci děti vyhrabat v kačírku teplé mělké kalužinky pro své experimenty. Druhá část jezírka je koncipována jako bahniště - vyplnění jílem. Do štěrkové části jezírka bude vyveden přes systém sudů a korýtek dešťový svod z budovy školky. Na okapní svod bude osazen sběrač pro zachytávání dešťové vody. Voda bude dopravena do systému korýtek a nádob s přepadem a možností výpusti u dna a dále kanalizačním potrubím PVC DN 125 pod úrovní terénu do zahradního jezírka. Odtok z nádoby kryt filtračniḿ si tkem. Strana 25 (celkem 31)

26 Vodní plocha Zahradní jezírko v přímé návaznosti na přístupy do zahrady nepravidelny tvar o maximálních rozměrech 6 x 4 m a hloubce max. 0,5 m. Po vyhloubení vykopu bude na zemní pláň v celé ploše jezírka navršena vrstva mm písku, dále separační vrstva geotextilie o plošné hmotnosti min. 300 g/m2. Izolační vrstva navržena z UV stabilní jezírkové PVC fólie (např. ELBTAL, SIKA, FATRAFOL,...) tl. min. 1,5 mm s horkovzdušně svařovanymi spoji (překrytí min. 100 mm, dvojitý svár). Fólie chráněna 2 vrstvami separační geotextilie 300 g/m2 (hnědá). Pásy netkané geotextilie uloženy se vzájemným přesahem min. 100 mm a horkovzdušně spojeny (platí pro všechny vrstvy). Horní 2 krycí vrstvy kladeny kolmo na sebe. Separační i hydroizolační vrstvy provedeny v této fázi s přesahem min. 1,5 m přes budoucí okraj jezírka pro následné zahrnutí a přitížení (viz. samostatny výkres Jezero, mokřad a potok). Pod budoucím mostem přes vodní plochu bude vybetonován dělící pražec z prostého betonu o přibližnych rozměrech 0,3 x 0,3 x 4 m, do kterého bude před samotnou betonáží vložena průchodka v PVC trouby DN 100 se zátkou pro následné přepouštění vody z jedné části jezírka do druhé. Zátka ze strany bahniště, ze strany kačírku síťka. Přitížení fólií v prostoru pod mostem volně loženými kusy vybouraných a jinak kamenů. Jižní polovina jezírka bude vyplněna říčním kamenivem frakce mm o objemu cca 3 m3, pro obsypy v nejbližším okolí se předpokládá použití dalších 2 m3. Severní část jezírka koncipována jako bahniště - vyplnění jílem z výkopových prací o objemu cca 2,5 m3. V případě nepřítomnosti jílu bude tento navezen z ověřeného zdroje bez reziduí a znečištění. Pokud by při výkopech byla zjištěna dostatečně nepropustná pláň, lze ze skladby vypustit jednu vrstvu geotextilie a hydroizolační fólii. Tato úprava však bude konzultována a schválena jen za účasti autorského dozoru po vytvoření výkopu a ověření podloží. Do jižní (štěrkové) části jezírka bude zaústěna dešťová kanalizace z blízkého objektu. Podrobněji Viz popis D 15. D-17 SUCHÝ POTOK Povede směrem z jezírka k mokřadu. Bude ze směsice frakcí kamene a funkční bude na principu průsaku a při zvýšené hladině vody např. po deštích. Bude zprostředkovávat přesun vody z jezírka k mokřadu. Konstrukce: Po vyhloubení rýhy bude na zemní pláň v celé ploše potoka navršena vrstva mm písku, dále separační vrstva geotextilie o plošné hmotnosti min. 300 g/m2. Izolační vrstva navržena z UV stabilní jezírkové PVC fólie (např. ELBTAL, SIKA, FATRAFOL,...) tl. min. 1,5 mm s přesahem přes hranici potoku alespoň 30 cm. Fólie chráněna 2 vrstvami separační geotextilie 300 g/m2. Na fóĺii naaplikována vrstva oblého kameniva (směs frakcí 4-32 mm, pomístně proloženo kusovými balvany alespoň 20 cm velkými. (Variantně lze suchý potok zbudovat z betonu s kameny do něj osazenými či volně loženými. Tato konstrukce by neobsahovala fólii ani geotextilie, jednalo by se o betonáž na zhutněné lože z drceného kameniva a následně za mokra dotvarované do potřebného spádu a tvaru. Objekt by byl min. ze dvou částí vůli dilataci položené v místě styku přes sebe alespoň 40 cm. Objekt by byl armován Fe Zn výztuhou (sítí s malými oky) 5x5 cm, tl. drátu 2 mm)tato varianta není rozpočtována. D-18 MOKŘAD Poslední část putování dešťové kapky. kde se voda již přeměňuje na vlhkost v půdě. Její hladina je vyšší než v okolí a umožňuje růst mokřadním rostlinám, spolu s rostlinami vytváří vhodné stanoviště pro mnohé zástupce z živočišné říše. Zde bude voda v mokřadu využita pro didaktiku, jako životní prostředí, i jako překážka pro aplikaci herních prvků zaměřených na rovnováhu a soustředění. Strana 26 (celkem 31)

27 Po vyhloubení výkopu a vytvarování terénní deprese bude na zemní těleso a pláň v celé ploše navršena vrstva mm písku, dále separační vrstva geotextilie o plošné hmotnosti min. 300 g/m2 s přek. Izolační vrstva navržena z UV stabilní jezírkové PVC fólie (např. ELBTAL, SIKA, FATRAFOL,...) tl. min. 1,5 mm s horkovzdušně svařovanymi spoji (překrytí min. 100 mm, dvojitý svár). Fólie chráněna 2 vrstvami separační geotextilie 300 g/m2. Pásy netkané geotextilie uloženy se vzájemným přesahem min. 100 mm a horkovzdušně spojeny (platí pro všechny vrstvy). Horní 2 krycí vrstvy kladeny kolmo na sebe. Separační i hydroizolační vrstvy provedeny v této fázi s přesahem min. 1 m přes budoucí okraj mokřadu pro následné zahrnutí a přitížení budoucími násypy zeminy. Následně bude plocha mokřadu zavezena směsí frakcí oblého štěrkopísku v tl. min. 20 cm.rostliny budou sázeny bodově při zavodněném stavu a z jedné poloviny v jutových či rašlových pytlích spolu s hlinitopísčitým substrátem, z druhé poloviny pak přímo do štěrkopískového lože. E-1 MOBILIÁŘ Bude zde použit ve dvou typech. První typ (6 ks) je lavička k ohni bez opěradla z akátu. Ta bude volně postavena na ploše u ohniště. Sedák tvoří desky z masivního dřeva o tl. min 20 mm, jež jsou pevně spojeny s nosnou kostrou z opracované kulatiny., Rozměry min.1,5 x 0,3 x min.0,25 m Materiál: Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN bez povrchové úpravy. Kovové díly: nerez ocel, žárově pokovená ocel Druhý mobiliář (3 ks sestavy délky 2,4 m) bude uplatněn ve venkovní učebně s dílnou. Bude se jednat o pracovní stoly s lavicemi. Stoly budou délky min. 2,4( 3) m, šíře 60 cm a výšky vhodné pro práci dětí - výška stolu 58-63cm, sedák cm. Šířka sestavy je min. 120 cm, síla desek stolu i sedáku min. 28 mm. Na každém ze stolů bude min.5 vyfrézovaných obrázků z přírodními motivy. Při položení papíru na obrázky bude možné přejížděním tužkou vytvořit kopie i těmi nejmenšími dětmi. Stoly jsou uzpůsobené na mnohé další činnosti. Materiál: Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN bez povrchové úpravy. Kovové díly: nerez ocel, žárově pokovená ocel E-2 OBRUBY Z KMENŮ Popis: Min. 28,5 bm akátové kulatiny o prům. min. 14 cm, která tvoří předěl mezi plochou kačírku a patou zatravněného svahu, či mezi plochou kačírku a výsadbami. Kulatina je mezi sebou vzájemně nakotvena přišroubováním. U bylinkové zahrady použito jako schodové stupně (délky započteny ve výměrách obrub). Celkem 28,5 bm. Dřevo: Odkorněný a odbělený akát či dřevo v kategorii 1-2 dle normy ČSN EN bez povrchové úpravy. Strana 27 (celkem 31)

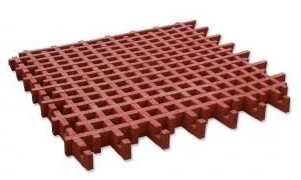

28 E-3 DVOUKOMOROVÝ KOMPOST Kompost bude umístěn v návaznosti na bylinkovou část zahrady. Jedná se konstrukci s rozměry cca :2 x 1 x 1 m Materiál: Odbělený akát Kovové díly: nerez ocel, žárově pokovená ocel E-4 PTAČÍ KRMÍTKO Krmítko (2 ks) bude umístěno na obloukové terase nakotvením přímo na ocelovou konstrukci zábradlí tak, aby v zimním období bylo snadné doplňování příkrmu a děti mohly pozorovat ptáky na krmítku přímo ze třídy prostřednictvím širokého francouzského okna. Rozměry min. 0,3 x 0.25 x 0,45 m Materiál: Odbělený akát Kovové díly: nerez ocel, žárově pokovená ocel Zdrojem inspiračních fotografií jsou katalogy firem Dřevoartikl, Hřište, Eibe, Conlastic, HUCK, Prolemax, Lappset, Karim, HAGS, TR Antoš,TR-walls, Palis,. landartové weby, Náčrty, fotografie, vizualizace pocházejí od Ing. Pavly K. Kašubové, Ing. Alice Hambálkové,. A.1.1. Ostatní pomocné prvky a materiály. Zatravňovací rohože pod herní prvky se silným namáháním (skluzavky, houpačky) - pryžové Mřížková rohož z pryžového granulátu, která slouží jako dopadová plocha. Pokládka na udusaný hliněný povrch bez tvrdých částic, zatravnění, po čase pevně proroste trávníkem. Výška rohože: 6,5 cm. Rohož je certifikována dle ČSN EN 1177 Strana 28 (celkem 31)
