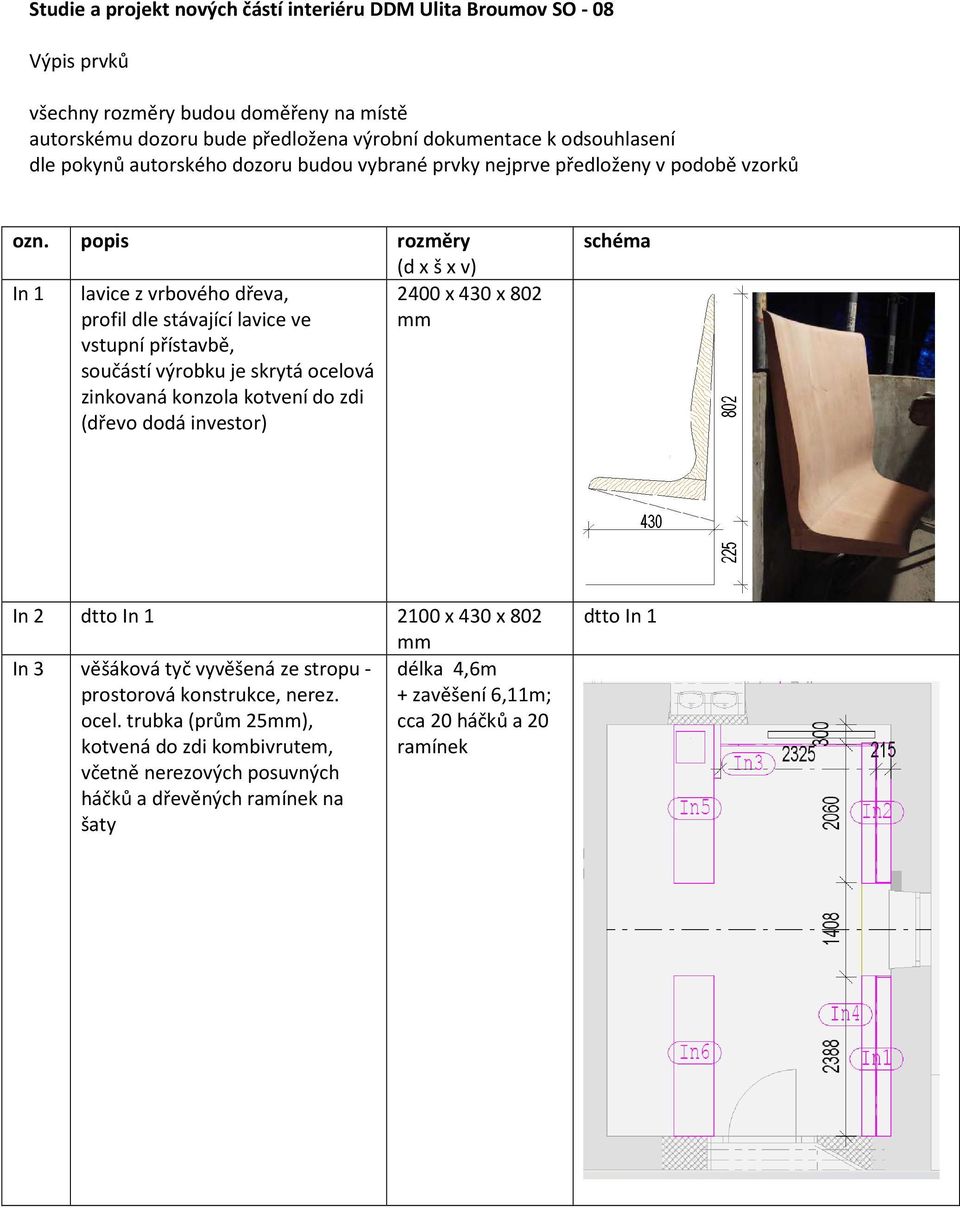

1 Studie a projekt nových částí interiéru DDM Ulita Broumov SO - 08 Výpis prvků všechny rozměry budou doměřeny na místě autorskému dozoru bude předložena výrobní dokumentace k odsouhlasení dle pokynů autorského dozoru budou vybrané prvky nejprve předloženy v podobě vzorků ozn. popis In 1 lavice z vrbového dřeva, profil dle stávající lavice ve vstupní přístavbě, součástí výrobku je skrytá ocelová zinkovaná konzola kotvení do zdi (dřevo dodá investor) rozměry (d x š x v) 2400 x 430 x 802 schéma In 2 dtto In x 430 x 802 In 3 věšáková tyč vyvěšená ze stropu - délka 4,6m prostorová konstrukce, nerez. + zavěšení 6,11m; ocel. trubka (prům 25), cca 20 háčků a 20 kotvená do zdi kombivrutem, ramínek včetně nerezových posuvných háčků a dřevěných ramínek na šaty dtto In 1

popis In 1 lavice z vrbového dřeva, profil dle stávající lavice ve vstupní přístavbě, součástí výrobku je skrytá ocelová zinkovaná konzola kotvení do zdi (dřevo dodá investor) rozměry (d x š x

In 4 dtto In 3 délka 2,6m + zavěšení 4,1m cca 10 háčků a 10 ramínek In 5 pult s dřezem - horní deska a jedno vnější čelo dlouhé a jedno krátké - vše corian bílý (vč.

2 In 4 dtto In 3 délka 2,6m + zavěšení 4,1m cca 10 háčků a 10 ramínek In 5 pult s dřezem - horní deska a jedno vnější čelo dlouhé a jedno krátké - vše corian bílý (vč. integrovaného dřezu), z vnitřní strany je pult otevřený, pod částí desky 2 police a 4 uzamykatelné zásuvky (vše mdf lakovaná) 2370 x 600 x 850 In 6 dtto In 5 (bez dřezu) 2400 x 600 x 850 In 7 lavice bez opěradla, 1300 x 400 x 450 dřevěný masiv - modřín, hoblované, povrch vosk, 2ks (dle dispozice tvar bez opěradel dle stávajících lze vyrobit i lavic v objektu v celku) In 8 nástěnné háčky otočné, nerez 8 ks In 9 dtto In 8 2 ks dtto In 8 In 10 dtto In x 430 x 802 dtto In 1 In 11 dtto In 8 10 ks dtto In 8 In 12 dtto In 8 4 ks dtto In 8

600 x 850 In 7 lavice bez opěradla, 1300 x 400 x 450 dřevěný masiv - modřín, hoblované, povrch vosk, 2ks (dle dispozice tvar bez opěradel dle stávajících lze vyrobit i lavic v

3 In 13 regál otevřený, dřevěný masiv materiál modřín viz výkres x 500 x 1750 In 14 dvířka niky s HUV - bíle lakovaná MDF, rám i dvířka zcela hladká, zalícovaná do roviny stěny, skryté panty, zavírání na magnet, otevírání pouhým stlačením dvířek proti magnetu (rám ani práh v úrovni podlahy nebude) In 15 otvíravá sprchová přepážka (s dveřmi pravými) z čirého bezpečnostního skla, bez dolního prahu a utěsnění, panty nerez, ke stěnám kotveno s mezerou 1 cca 1000x1000 otevíravé křídlo 700 x 1800, pevná část 100 x 1800 In 16 dtto In 15 (s dveřmi levými) dtto In 15 In 17 uzamykatelná skříňka 600 x 600 x 1500 s dvoukřídlými dvířky a 2, vyjímatelnými policemi, konstrukce a kování nerez, plochy HPL kompaktní desky min. 12, vše bílé In 20 dtto In 17 dtto In 17

skla, bez dolního prahu a utěsnění, panty nerez, ke stěnám kotveno s mezerou 1 cca 1000x1000 otevíravé křídlo 700 x 1800, pevná část 100 x 1800 In 16 dtto In 15 (s dveřmi levými) dtto In 15

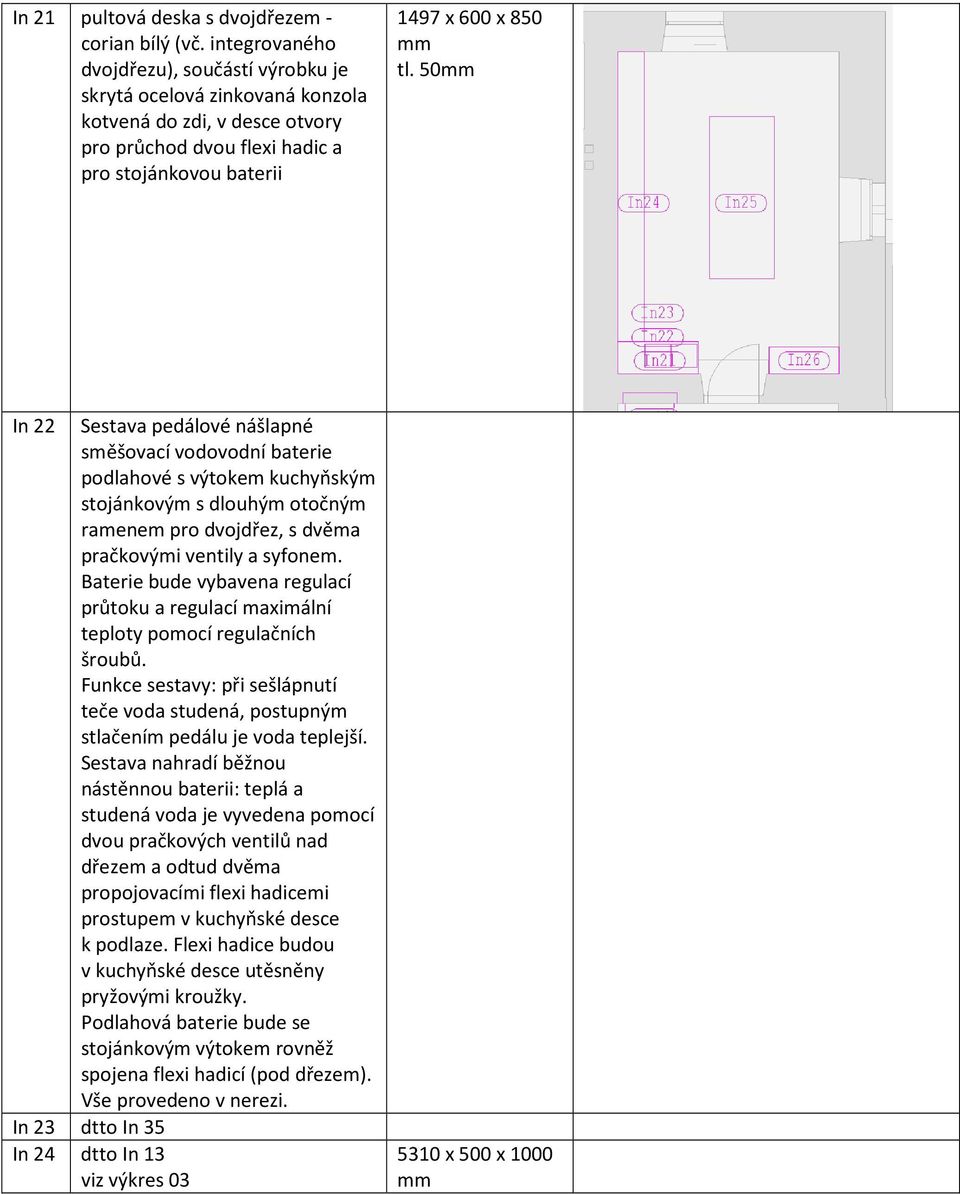

4 In 21 pultová deska s dvojdřezem - corian bílý (vč. integrovaného dvojdřezu), součástí výrobku je skrytá ocelová zinkovaná konzola kotvená do zdi, v desce otvory pro průchod dvou flexi hadic a pro stojánkovou baterii 1497 x 600 x 850 tl. 50 In 22 Sestava pedálové nášlapné směšovací vodovodní baterie podlahové s výtokem kuchyňským stojánkovým s dlouhým otočným ramenem pro dvojdřez, s dvěma pračkovými ventily a syfonem. Baterie bude vybavena regulací průtoku a regulací maximální teploty pomocí regulačních šroubů. Funkce sestavy: při sešlápnutí teče voda studená, postupným stlačením pedálu je voda teplejší. Sestava nahradí běžnou nástěnnou baterii: teplá a studená voda je vyvedena pomocí dvou pračkových ventilů nad dřezem a odtud dvěma propojovacími flexi hadicemi prostupem v kuchyňské desce k podlaze. Flexi hadice budou v kuchyňské desce utěsněny pryžovými kroužky. Podlahová baterie bude se stojánkovým výtokem rovněž spojena flexi hadicí (pod dřezem). Vše provedeno v nerezi. In 23 dtto In 35 In 24 dtto In 13 viz výkres x 500 x 1000

50 In 22 Sestava pedálové nášlapné směšovací vodovodní baterie podlahové s výtokem kuchyňským stojánkovým s dlouhým otočným ramenem pro dvojdřez, s dvěma pračkovými ventily a syfonem.

5 In 25 stůl, horní deska corian bílý, podnož - zinková ocel, jackly 80x80 (celkem cca 10mb), zavětrovací kulatina prům. 20 (cca 15mb) 3000 x 1200 x 800 tl. desky 50 In 26 dtto In x 500 x 1000 viz výkres 03 In 27 dtto x 1200 x 800 tl. 50 In 28 lavice dtto In 7 2 ks 1800 x 400 x 450 In 29 dtto In x 600 x 850 In 30 dtto In 22 In 31 dtto In 35 In 32 výlevka se syfonem - dle stávající v sousední předsíni 001 In 33 keramické umyvadlo s nerez syfonem - typ dle řady použité na wc In 34 dtto In 33 In 35 soubor doplňků umyvadla (dřezu): zásobník na papírové ručníky, zásobník na mýdlo, odpadkový koš, nástěnný háček (vše nerez dle výběru aut. dozoru) In 36 dtto In 35

50 In 28 lavice dtto In 7 2 ks 1800 x 400 x 450 In 29 dtto In 21 2200 x 600 x 850 In 30 dtto In 22 In 31 dtto In 35 In 32 výlevka se syfonem - dle stávající v sousední

In 37 dtto In 13 viz výkres 03 5055 x 500 x 1750; 4000 x 500 x 1750 In 38 stojan pod akvárium konstrukce dtto In 25 cca 1100 x 500 x 700 In 39 4 malé digestoře (bez ventilátoru) s externí

veškerého vedení a propojení jednotlivých částí, výkonově musí jednotka stačit na 4 digestoře; součástí všech digestoří jsou vyměnitelné filtry a osvětlení, vše v nerezi Princip: jednotka bude

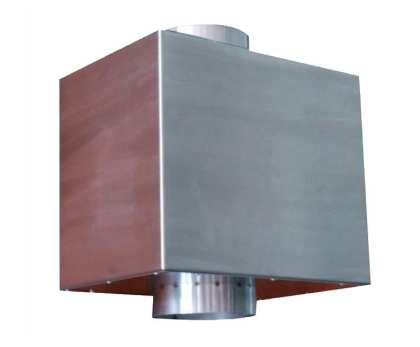

6 In 37 dtto In 13 viz výkres x 500 x 1750; 4000 x 500 x 1750 In 38 stojan pod akvárium konstrukce dtto In 25 cca 1100 x 500 x 700 In 39 4 malé digestoře (bez ventilátoru) s externí odsávací jednotkou; jejich napojení na externí jednotku včetně potrubí v celém komínu a včetně externího potrubí v místnosti, propojení kabely s externí jednotkou, součástí je zabudování veškerého vedení a propojení jednotlivých částí, výkonově musí jednotka stačit na 4 digestoře; součástí všech digestoří jsou vyměnitelné filtry a osvětlení, vše v nerezi Princip: jednotka bude umístěna společně pro všechny digestoře v půdním prostoru na vnější straně komínového tělesa, součástí je vyvedení potrubí skrze komínovou stěnu do jednotky a zpět do komínového tělesa externí ventilační jednotka

7 In 40 soubor prvků informačního systému v rozsahu: 4 digestoře bez ventilátoru 1. Tabule na dům + uvítací orientační tabule 2. Recepce 3. Recepce jmenovka 4. Recepce otvírací doba 5. Wc ženy 6. Wc muži 7. Šatna 8. Klubovna pohybových aktivit 9. Nářaďovna 10. Klubovna Klubovna Klubovna Klubovna Klubovna Kuchyň 16. Jídelna 17. Klub maminek 18. Dílny a ateliery 19. Úklidová místnost 20. Školník 21. Wc muži 22. Wc ženy 23. Sprcha 24. Sprcha 25. Ředitel, účetní, pokladní 26. Jmenovky..10 ks 27. Počítačová učebna 28. Půda 29. Místnost lokálního vytápění 30. Šatna 31. Vstup nepovolen 32. Galerie Na schodech Prvky č budou provedeny potiskem na debondových deskách - v celkové ploše cca 1m2, prvek č. 1 bude proveden na

Klub maminek 18. Dílny a ateliery 19. Úklidová místnost 20. Školník 21. Wc muži 22. Wc ženy 23. Sprcha 24. Sprcha 25. Ředitel, účetní, pokladní 26. Jmenovky..10 ks 27. Počítačová učebna 28.

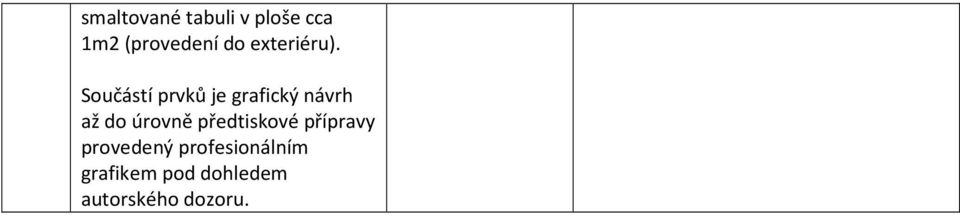

8 smaltované tabuli v ploše cca 1m2 (provedení do exteriéru). Součástí prvků je grafický návrh až do úrovně předtiskové přípravy provedený profesionálním grafikem pod dohledem autorského dozoru.
