Kompaktní kapacitní hladinoměr CapFox EFT 7

Transkript

1 Kompaktní kapacitní hladinoměr CapFox EFT 7 CapFox EFT 7 s pásovou sondou Rozměry (v mm) CapFox EFT 7 s tyčovou sondou 2 šroubení PG m G1B Ohebná pásová sonda Digitální ukazatel DA 12 (na přání) Kapacitní hladinoměr pro průběžné měření hladiny náplně v tancích a nádržích při výškách hladiny od 200 mm do mm. Vhodný pro nevodivé kapaliny, zejména pro topný olej nebo motorovou naftu. Kapacitní hladinoměr CapFox EFT 7 v kompaktním provedení tvoří společně s vyhodnocovacím zařízením a sondou jednu jednotku. Zařízení se dodává podle výběru s ohebnou pásovou sondou nebo s pevnou sondou tyčovou. Pásová sonda se může používat pro výšky hladiny nejméně mm a nejvýš mm. Pro malé nádrže s výškou nebo průměrem od 200 mm do mm se používá provedení s tyčovou sondou a stínicí trubkou. Délka tyčové sondy musí být uvedena při objednání. Nulový bod a koncový rozsah je možné nastavit interně pomocí potenciometru. Výstupní signály jsou úměrné hladině náplně. 0/200 mm až 0/3 000 mm, ±2 % koncové hodnoty stupnice -20 C/+50 C Bez tlaku Procesní přípojka Hliník Ohebná pásová sonda G1B Tyčová sonda G1 1 /2B Ohebná pásová sonda m dlouhý ohebný plochý kabel elektrody (s možností zkrácení až na mm) se závažím sondy z plastu Pevná tyčová sonda Elektroda z nerez oceli Koncentrická stínicí trubka z oceli Požadovaná délka sondy musí být uvedena při objednání. Minimální délka Maximální délka Napájecí napětí nebo nebo AC 24 V Příkon AC 3 VA/DC 2 W 200 mm mm Výstupní signály (zátěž) 4 20 ma (max. 500 Ω) 0 10 V (min. 10 kω) odpovídá rozsahu měření 0/100 % Rozsah kapacity pf Nárazuvzdorný plast (ABS) š v h: mm Stupeň krytí IP 65 (EN 60529) Elektrické připojení 2 kabelové šroubení PG 11 Doplňky a příslušenství Ohebná pásová sonda mm Analogové ukazatele (viz strana 26) Digitální ukazatele se spínací funkcí a bez ní (viz strana 519 až 521) EFT s ohebnou pásovou sondou 3 m EFT s tyčovou sondou Uveďte délku! Obchodní divize II 27

2 Kapacitní hladinoměry CapFox EFM 741/752/762 nebo A Sonda Koncentrická stínicí trubka B K průběžnému měření hladiny náplně v nádržích, silech, tancích nebo plnicích zařízeních. Vhodné pro kapalné, práškové, elektricky vodivé nebo nevodivé materiály. Také pro nádrže s přetlakem nebo podtlakem. Kapacitní hladinoměr sestává z vyhodnocovacího zařízení řady CapFox EFM s digitálním uka - zatelem, ze sondy a předzesilo vače, který se montuje do hlavy sondy. CapFox EFM 741 je bez mezního vypínače. CapFox EFM 752 má mezní vypínač. Volně nastavitelná mezní hodnota pro hlášení min. nebo max. hladiny s proměnlivou hysterezí může pomocí bezpotenciálového reléového kontaktu řídit další jednotky. CapFox EFM 762 má dva nezávisle nastavitelné mezní vypínače pro řízení plnicích nebo stáčecích prací. V závislosti na vlastnostech materiálu náplně a tvaru nádrže se používají částečně nebo plně izolované, pevné nebo ohebné měřicí sondy. U vodivých látek se používají plně izolované sondy. Měřicí sondy jsou osazeny kapacitním měničem napětí (HF vložka sondy) v hlavě sondy a vertikálně namontovány. 28 Obchodní divize II 0/200 mm až 0/ mm, ±2 % koncové hodnoty stupnice Prostředí: -10 C/ +50 C V závislosti na vybrané sondě Displej 3 1 /2místný LCD displej Rozlišení 0,1 % (±1 jednotka) Zobrazované hodnoty % výšky naplnění Napájecí napětí nebo Příkon 5 VA Výstupy 0 10 V/4 20 ma Spínací výstupy (reléové kontakty) EFM 741 bez EFM 752 1x bezpotenciálový přepínací kontakt EFM bezpotenciálový přepínací kontakt Spínací výkon AC 250 V 3 A 0,5 A Optická indikace (752/ 762) Zelená LED dioda: Normální provoz Červená LED dioda: Alarmový stav Indikace spínacích bodů Bezpečnostní spínání (752/ 762) Integrovaný přepínač pro min. nebo max. jištění (Low/High) pro montáž na stěnu se zástrčným soklem, nárazuvzdorný plast (ABS) š v h: mm Stupeň krytí IP 30 (EN 60529) Obsah objednávky Kompletní měřicí systém řady EFM (objednává se vždy zvlášť): Vyhodnocovací zařízení EFM HF vložka sondy typu Sonda Koncentrická stínicí trubka (u ohebné pásové sondy není zapotřebí, protože uzemňovací elektroda je již integrována) Sondy a předzesilovače viz strana 30, 31. Výběr se provádí na základě daných provozních podmínek. Kromě uvedených standardních sond se dodávají také speciální sondy specifikované zákazníkem. EFM EFM EFM

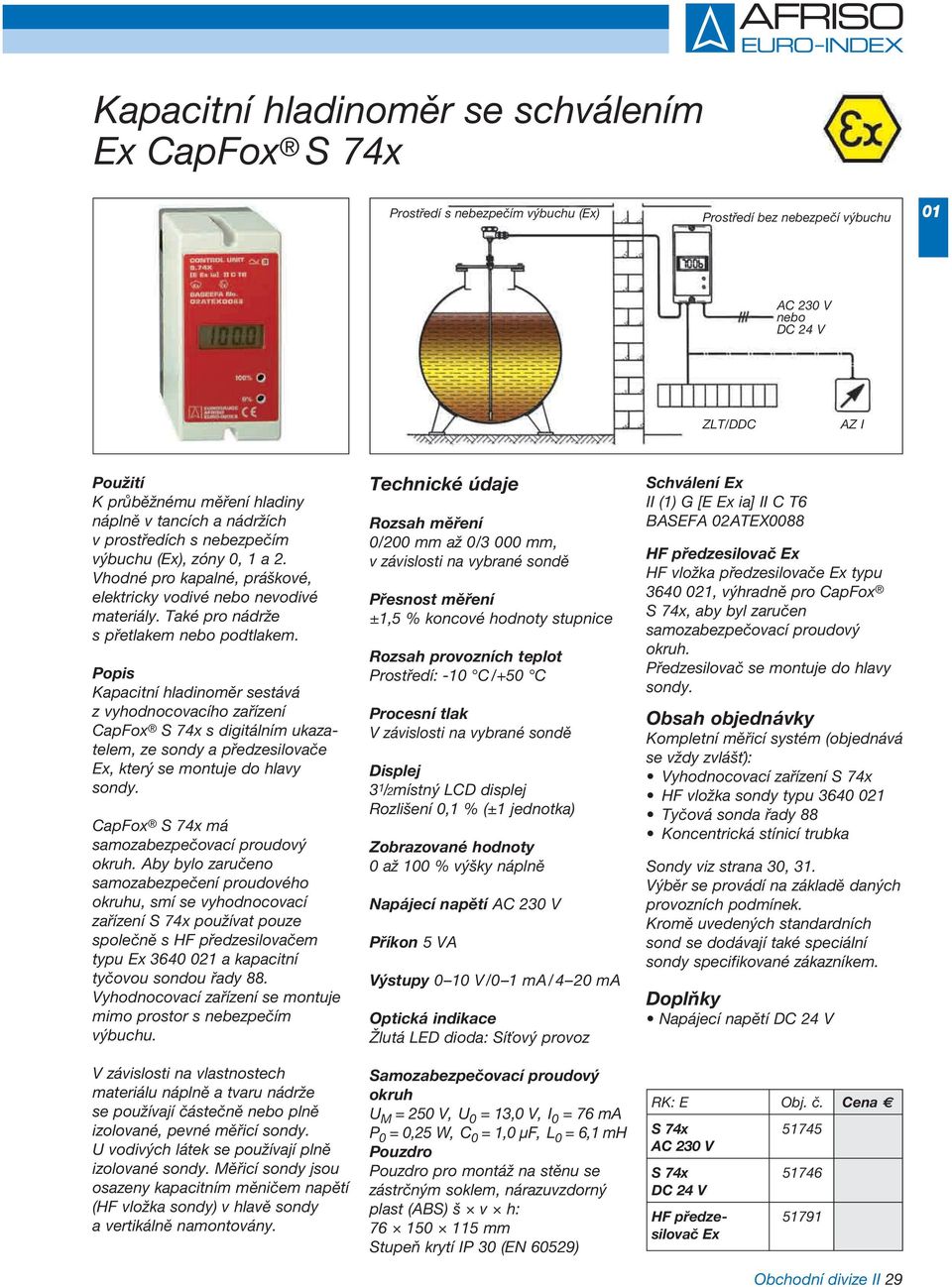

3 Kapacitní hladinoměr se schválením Ex CapFox S 74x Prostředí s nebezpečím výbuchu (Ex) Prostředí bez nebezpečí výbuchu nebo ZLT/DDC AZ I K průběžnému měření hladiny náplně v tancích a nádržích v prostředích s nebezpečím výbuchu (Ex), zóny 0, 1 a 2. Vhodné pro kapalné, práškové, elektricky vodivé nebo nevodivé materiály. Také pro nádrže s přetlakem nebo podtlakem. Kapacitní hladinoměr sestává z vyhodnocovacího zařízení CapFox S 74x s digitálním ukaza - telem, ze sondy a předzesilovače Ex, který se montuje do hlavy sondy. CapFox S 74x má samozabezpečovací proudový okruh. Aby bylo zaručeno samozabezpečení proudového okruhu, smí se vyhodnocovací zařízení S 74x používat pouze společně s HF předzesilovačem typu Ex a kapacitní tyčovou sondou řady 88. Vyhodnocovací zařízení se montuje mimo prostor s nebezpečím výbuchu. V závislosti na vlastnostech materiálu náplně a tvaru nádrže se používají částečně nebo plně izolované, pevné měřicí sondy. U vodivých látek se používají plně izolované sondy. Měřicí sondy jsou osazeny kapacitním měničem napětí (HF vložka sondy) v hlavě sondy a vertikálně namontovány. 0/200 mm až 0/3 000 mm, ±1,5 % koncové hodnoty stupnice Prostředí: -10 C/+50 C V závislosti na vybrané sondě Displej 3 1 /2místný LCD displej Rozlišení 0,1 % (±1 jednotka) Zobrazované hodnoty 0 až 100 % výšky náplně Napájecí napětí Příkon 5 VA Výstupy 0 10 V/0 1 ma/4 20 ma Optická indikace Žlutá LED dioda: Síťový provoz Samozabezpečovací proudový okruh U M = 250 V, U 0 = 13,0 V, I 0 = 76 ma P 0 = 0,25 W, C 0 = 1,0 μf, L 0 = 6,1 mh pro montáž na stěnu se zástrčným soklem, nárazuvzdorný plast (ABS) š v h: mm Stupeň krytí IP 30 (EN 60529) Schválení Ex II (1) G [E Ex ia] II C T6 BASEFA 02ATEX0088 HF předzesilovač Ex HF vložka předzesilovače Ex typu , výhradně pro CapFox S 74x, aby byl zaručen samozabezpečovací proudový okruh. Předzesilovač se montuje do hlavy sondy. Obsah objednávky Kompletní měřicí systém (objednává se vždy zvlášť): Vyhodnocovací zařízení S 74x HF vložka sondy typu Tyčová sonda řady 88 Koncentrická stínicí trubka Sondy viz strana 30, 31. Výběr se provádí na základě daných provozních podmínek. Kromě uvedených standardních sond se dodávají také speciální sondy specifikované zákazníkem. Doplňky Napájecí napětí S 74x S 74x HF předze silovač Ex Obchodní divize II 29

4 Sondy pro kapacitní hladinoměry Tvary a rozměry (v mm) Tyčová sonda CNS, částečná izolace z PTFE Tyčová sonda CNS 02, těžké provedení, částečná izolace z PTFE Tyčová sonda CNS 03, plná izolace z PP Tyčová sonda CNS 04, plná izolace z PTFE Pásová sonda CNS 05 F Koncentrická stínicí trubka mm (na přání mm) 30 Obchodní divize II K dispozici je mnoho dalších provedení sond. Informujte se! Ceny dle poptávky

5 Sondy pro kapacitní hladinoměry RK: E Typ CNS CNS 02 CNS 03 PP CNS 04 PTFE CNS 05 F CNS 05 F Tyčová sonda Tyčová sonda Tyčová sonda Tyčová sonda Pásová sonda Pásová sonda Provedení Typové číslo vhodná k EFM/S 74x EFM/S 74x EFM/S 74x EFM/S 74x EFM EFM Cena Obj. č Hlava sondy Materiál Al tlak. odlitek Al tlak. odlitek Al tlak. odlitek Al tlak. odlitek Al Al Elektrické PG 9 PG 9 PG 9 PG 9 2 m 2 m připojení pevný kabel pevný kabel Stupeň krytí IP 66 IP 66 IP 66 IP 66 IP 68 IP 68 Procesní G1B G1B G1B G1B G1B G1B přípojka (G1 1 /2B)** (G1 1 /2B)** (G1 1 /2B)** (G1 1 /2B)** Elektrody Materiál Nerez ocel Nerez ocel Nerez ocel Nerez ocel Měď Měď Izolace PTFE PTFE PP PTFE PE PE částeč. izolace částeč. izolace plná izolace plná izolace částeč. izolace částeč. izolace Průměr 9,5 mm 19 mm 13,5 mm 12 mm 2 0,5 mm 2 0,5 mm Délka* max mm max mm max mm max mm mm mm (zkrácení) (zkrácení) Oblast použití -1/+20 bar -1/+20 bar 0/+20 bar 0/+5 bar bez tlaku bez tlaku Materiál - -20/+220 C -20/+220 C 20 bar: 50 C 5 bar: 50 C -20/+50 C -20/+50 C teplota 10 bar: 100 C 3 bar: 150 C Příplatky Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. HF sondová Standardní Standardní vložka HF sondová vložka Ex Prodloužení sondy za m (max mm)* Stínicí trubka Ocel max mm* Stínicí trubka Nerez ocel max mm* Prodloužení stínicí trubky Nerez ocel za m (max mm)* * Uveďte přesnou délku sondy. ** Při použití koncentrické stínicí trubky se procesní přípojka mění na G1 1 /2B K dispozici je mnoho dalších provedení sond. Informujte se! Obchodní divize II 31
