1 PROTOKOL TEPELNÝCH ZTRÁT Identifikační údaje budovy Adresa budovy (místo, ulice, popisné číslo, PSČ): Nová, Stavitelova 1, Katastrální území: Parcelní číslo: 11/1 Datum uvedení budovy do provozu (nebo předpokládané datum uvedení do provozu): Vlastník nebo stavebník: Adresa: 2016 stavitel RD Stavitelova Nová IČ: - Tel./ Ing. Nový Stavebník, CSc / neexistuje@domena.com Typ budovy Rodinný dům Bytový dům Budova pro ubytování a stravování Administrativní budova Budova pro zdravotnictví Budova pro vzdělávání Budova pro sport Budova pro obchodní účely Budova pro kulturu Jiné druhy budovy: 1) Výčet norem použitých při výpočtu: ČSN EN ISO : Tepelné chování budov - Měrné tepelné toky prostupem tepla a větráním - Výpočtová metoda ČSN EN Tepelné soustavy v budovách - Výpočet tepelného výkonu 2 ) Jméno zpracovatele protokolu měrné roční potřeby tepla na vytápění a měrné neobnovitelné primární energie, protokolu průměrného součinitele prostupu tepla Uem: název zpracovatele: ulice zpracovatele: město zpracovatele Firma Nová Nová jméno oprávněné osoby: - Nový Zpracovatel - kontakt - telefon: kontakt - neexistuje@domena.cz Identifikační označení protokolu Identifikační označení protokolu 001 Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

2 3) Datum zpracování výpočtu: ) Okrajové klimatické podmínky: EXTERIÉR: EXT 1 název: Lokalita ZNOJMO (výběr dle ČSN EN ) lokalita: Znojmo θ e -12 C ZEMINA: název: Zadání dle ČSN EN ISO (Lokalita ZNOJMO - výběr dle ČSN EN ) výpočet tepelných ztrát dle ČSN EN ISO ANO - Z 2 lokalita: Znojmo θ e -12 C průměrná teplota v otopném období θ m,e 3,9 C činitel tepelné vodivosti λ gr 2,00 W/mK činitel vlivu spodní vody G W 1,00 - název: nevytápěná garáž v RD NEVYTÁPĚNÉ PROSTORY V ŘEŠENÉM OBJEKTU: U 6 U 7 redukční činitel měrných tepelných ztrát pro konstrukce vytápěných prostor přilehlých k tomuto nevytápěnému prostoru redukční činitel měrných tepelných ztrát pro konstrukce vytápěných prostor přilehlých k tomuto nevytápěnému prostoru název: nevytápěný suterén v RD redukční činitel měrných tepelných ztrát pro konstrukce vytápěných prostor přilehlých k tomuto nevytápěnému prostoru redukční činitel měrných tepelných ztrát pro konstrukce vytápěných prostor přilehlých k tomuto nevytápěnému prostoru redukční činitel měrných tepelných ztrát pro konstrukce vytápěných prostor přilehlých k tomuto nevytápěnému prostoru b u,int3 0,40 - b u,int4 0,40 - b u,int3 0,50 - b u,int4 0,50 - b u,int5 0,50 - SOUSEDNÍ PROSTORY PŘILÉHAJÍCÍ K ŘEŠENÉMU OBJEKTU: S 8 název: sousední vytápěné prostory typ prostředí: definuji vlastní teplotu θ int,i 10 C S 9 název: nevytápěná garáž v sousedním RD typ prostředí: garáže a jiné místnosti chráněné proti mrazu obecná nevytápěná zóna (přednastavena teplota 5 C) θ int,i 5 C Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

3 VYTÁPĚNÉ PROSTORY V ŘEŠENÉM OBJEKTU: INT 3 název: obývací pokoje, WC typ prostředí: obývací mostnosti, tj. obývací pokoje, ložnice, jídelny, jídelny s kuchyňským koutem, pracovny, dětské pokoje θ int,i 20 C INT 4 INT 5 název: schodiště, chodba typ prostředí: vytápěné vedlejší místnosti (předsíň, chodby aj.) θ int,i 15 C název: koupelna typ prostředí: koupelny θ int,i 24 C Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

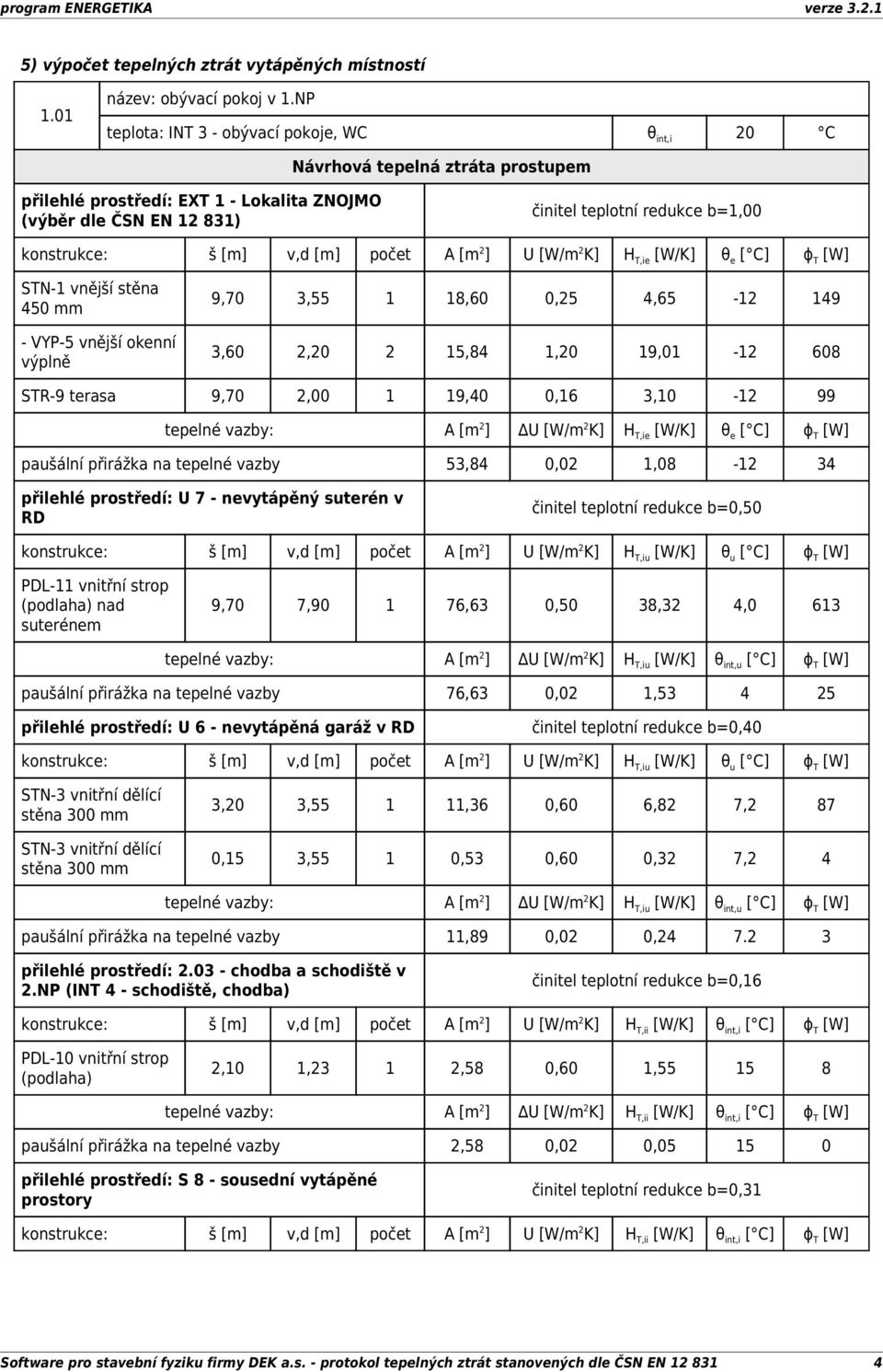

4 5) výpočet tepelných ztrát vytápěných místností 1.01 název: obývací pokoj v 1.NP teplota: INT 3 - obývací pokoje, WC θ int,i 20 C Návrhová tepelná ztráta prostupem přilehlé prostředí: EXT 1 - Lokalita ZNOJMO (výběr dle ČSN EN ) činitel teplotní redukce b=1,00 konstrukce: š [m] v,d [m] počet A [m 2 ] U [W/m 2 K] H T,ie [W/K] θ e [ C] ɸ T [W] STN-1 vnější stěna 450 mm - VYP-5 vnější okenní výplně 9,70 3, ,60 0,25 4, ,60 2, ,84 1,20 19, STR-9 terasa 9,70 2, ,40 0,16 3, tepelné vazby: A [m 2 ] U [W/m 2 K] H T,ie [W/K] θ e [ C] ɸ T [W] paušální přirážka na tepelné vazby 53,84 0,02 1, přilehlé prostředí: U 7 - nevytápěný suterén v RD činitel teplotní redukce b=0,50 konstrukce: š [m] v,d [m] počet A [m 2 ] U [W/m 2 K] H T,iu [W/K] θ u [ C] ɸ T [W] PDL-11 vnitřní strop (podlaha) nad suterénem 9,70 7, ,63 0,50 38,32 4,0 613 tepelné vazby: A [m 2 ] U [W/m 2 K] H T,iu [W/K] θ int,u [ C] ɸ T [W] paušální přirážka na tepelné vazby 76,63 0,02 1, přilehlé prostředí: U 6 - nevytápěná garáž v RD činitel teplotní redukce b=0,40 konstrukce: š [m] v,d [m] počet A [m 2 ] U [W/m 2 K] H T,iu [W/K] θ u [ C] ɸ T [W] 3,20 3, ,36 0,60 6,82 7,2 87 0,15 3,55 1 0,53 0,60 0,32 7,2 4 tepelné vazby: A [m 2 ] U [W/m 2 K] H T,iu [W/K] θ int,u [ C] ɸ T [W] paušální přirážka na tepelné vazby 11,89 0,02 0, přilehlé prostředí: chodba a schodiště v 2.NP (INT 4 - schodiště, chodba) činitel teplotní redukce b=0,16 PDL-10 vnitřní strop (podlaha) 2,10 1,23 1 2,58 0,60 1, paušální přirážka na tepelné vazby 2,58 0,02 0, přilehlé prostředí: S 8 - sousední vytápěné prostory činitel teplotní redukce b=0,31 Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

5 STN-2 společná dělící stěna k sousednímu objektu 300 mm STN-2 společná dělící stěna k sousednímu objektu 300 mm 7,90 3, ,05 0,60 16, ,90 3, ,05 0,60 16, paušální přirážka na tepelné vazby 56,09 0,02 1, přilehlé prostředí: chodba a schodiště v 1.NP (INT 4 - schodiště, chodba) činitel teplotní redukce b=0,16 6,50 3, ,38 0,60 12, VYP-7 vnitřní dveře 1,35 2,00 1 2,70 2,00 5, ,15 3,55 1 0,53 0,60 0, paušální přirážka na tepelné vazby 23,61 0,02 0, Návrhová tepelná ztráta větráním teplota: EXT 1 - Lokalita ZNOJMO (výběr dle ČSN EN ) θ e -12 C objem vzduchu v prostoru (místnosti) V int m 3 prostor (místnost) větrán nuceně - NE - násobnost výměny vzduchu v prostoru (místnosti) n ie 0,30 1/h násobnost výměny vzduchu při tlakovém rozdílu 50 Pa pro celou budovu n 50 3,00 1/h stínící činitel infiltrace e 0,03 - výškový korekční činitel prostoru (místnosti) ε 1,00 - měrné tepelné ztráty větráním H V,ie 24,97 W/K tepelná ztráta větráním ɸ V,ie 799 W Návrhový tepelný výkon ɸ HL Celková návrhová tepelná ztráta prostoru (místnosti) prostupem ɸ T W Celková návrhová tepelná ztráta prostoru (místnosti) větráním ɸ V 799 W Zátopový součinitel (vztaženo k A f,int prostoru, resp. místnosti) f RH 22 W/m 2 Vnitřní podlahová plocha prostoru (místnosti) A f,int 68,62 m 2 Celkový návrhový zátopový tepelný výkon ɸ RH W Celkový návrhový tepelný výkon pro prostor (místnost) ɸ HL =ɸ T +ɸ V +ɸ RH ɸ HL W Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

6 1.02 název: chodba a schodiště v 1.NP teplota: INT 4 - schodiště, chodba θ int,i 15 C Návrhová tepelná ztráta prostupem přilehlé prostředí: EXT 1 - Lokalita ZNOJMO (výběr dle ČSN EN ) činitel teplotní redukce b=1,00 konstrukce: š [m] v,d [m] počet A [m 2 ] U [W/m 2 K] H T,ie [W/K] θ e [ C] ɸ T [W] STN-1 vnější stěna 450 mm - VYP-6 vchodové dveře 2,40 3,55 1 6,72 0,25 1, ,90 2,00 1 1,80 1,70 3, tepelné vazby: A [m 2 ] U [W/m 2 K] H T,ie [W/K] θ e [ C] ɸ T [W] paušální přirážka na tepelné vazby 8,52 0,02 0, přilehlé prostředí: U 7 - nevytápěný suterén v RD činitel teplotní redukce b=0,50 konstrukce: š [m] v,d [m] počet A [m 2 ] U [W/m 2 K] H T,iu [W/K] θ u [ C] ɸ T [W] PDL-11 vnitřní strop (podlaha) nad suterénem PDL-11 vnitřní strop (podlaha) nad suterénem 2,70 4, ,07 0,50 5,54 1,5 75 2,40 6, ,64 0,50 7,32 1,5 99 tepelné vazby: A [m 2 ] U [W/m 2 K] H T,iu [W/K] θ int,u [ C] ɸ T [W] paušální přirážka na tepelné vazby 25,71 0,02 0, přilehlé prostředí: U 6 - nevytápěná garáž v RD činitel teplotní redukce b=0,40 konstrukce: š [m] v,d [m] počet A [m 2 ] U [W/m 2 K] H T,iu [W/K] θ u [ C] ɸ T [W] 6,25 3, ,59 0,60 12,35 4, VYP-7 vnitřní dveře 0,80 2,00 1 1,60 2,00 3,20 4,2 35 tepelné vazby: A [m 2 ] U [W/m 2 K] H T,iu [W/K] θ int,u [ C] ɸ T [W] paušální přirážka na tepelné vazby 22,19 0,02 0, přilehlé prostředí: koupelna v 1.NP (INT 5 - koupelna) činitel teplotní redukce b=-0,33 4,10 3, ,56 0,60 8, ,88 3,55 1 5,47 0,60 3, VYP-7 vnitřní dveře 0,60 2,00 1 1,20 2,00 2, paušální přirážka na tepelné vazby 21,23 0,02 0, přilehlé prostředí: obývací pokoj v 1.NP (INT 3 - obývací pokoje, WC) činitel teplotní redukce b=-0,19 Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

7 6,50 3, ,38 0,60 12, VYP-7 vnitřní dveře 1,35 2,00 1 2,70 2,00 5, ,15 3,55 1 0,53 0,60 0, paušální přirážka na tepelné vazby 23,61 0,02 0, přilehlé prostředí: WC v 1.NP (INT 3 - obývací pokoje, WC) činitel teplotní redukce b=-0,19 1,52 3,55 1 4,20 0,60 2, VYP-7 vnitřní dveře 0,60 2,00 1 1,20 2,00 2, paušální přirážka na tepelné vazby 5,40 0,02 0, přilehlé prostředí: S 9 - nevytápěná garáž v sousedním RD činitel teplotní redukce b=0,37 STN-2 společná dělící stěna k sousednímu objektu 300 mm 2,70 3,55 1 9,59 0,60 5, paušální přirážka na tepelné vazby 9,59 0,02 0, Návrhová tepelná ztráta větráním teplota: EXT 1 - Lokalita ZNOJMO (výběr dle ČSN EN ) θ e -12 C objem vzduchu v prostoru (místnosti) V int m 3 prostor (místnost) větrán nuceně - NE - násobnost výměny vzduchu v prostoru (místnosti) n ie 0,30 1/h násobnost výměny vzduchu při tlakovém rozdílu 50 Pa pro celou budovu n 50 3,00 1/h stínící činitel infiltrace e 0,02 - výškový korekční činitel prostoru (místnosti) ε 1,00 - měrné tepelné ztráty větráním H V,ie 8,38 W/K tepelná ztráta větráním ɸ V,ie 226 W Návrhový tepelný výkon ɸ HL Celková návrhová tepelná ztráta prostoru (místnosti) prostupem ɸ T 294 W Celková návrhová tepelná ztráta prostoru (místnosti) větráním ɸ V 226 W Zátopový součinitel (vztaženo k A f,int prostoru, resp. místnosti) f RH 22 W/m 2 Vnitřní podlahová plocha prostoru (místnosti) A f,int 15,89 m 2 Celkový návrhový zátopový tepelný výkon ɸ RH 350 W Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

8 Celkový návrhový tepelný výkon pro prostor (místnost) ɸ HL =ɸ T +ɸ V +ɸ RH ɸ HL 870 W Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

9 1.03 název: koupelna v 1.NP teplota: INT 5 - koupelna θ int,i 24 C Návrhová tepelná ztráta prostupem přilehlé prostředí: EXT 1 - Lokalita ZNOJMO (výběr dle ČSN EN ) činitel teplotní redukce b=1,00 konstrukce: š [m] v,d [m] počet A [m 2 ] U [W/m 2 K] H T,ie [W/K] θ e [ C] ɸ T [W] STN-1 vnější stěna 450 mm - VYP-5 vnější okenní výplně 2,38 3,55 1 7,85 0,25 1, ,00 0,60 1 0,60 1,20 0, tepelné vazby: A [m 2 ] U [W/m 2 K] H T,ie [W/K] θ e [ C] ɸ T [W] paušální přirážka na tepelné vazby 8,45 0,02 0, přilehlé prostředí: U 7 - nevytápěný suterén v RD činitel teplotní redukce b=0,50 konstrukce: š [m] v,d [m] počet A [m 2 ] U [W/m 2 K] H T,iu [W/K] θ u [ C] ɸ T [W] PDL-11 vnitřní strop (podlaha) nad suterénem PDL-11 vnitřní strop (podlaha) nad suterénem 2,38 1,52 1 3,62 0,50 1,81 6,0 33 4,10 1,88 1 7,71 0,50 3,85 6,0 69 tepelné vazby: A [m 2 ] U [W/m 2 K] H T,iu [W/K] θ int,u [ C] ɸ T [W] paušální přirážka na tepelné vazby 11,33 0,02 0, přilehlé prostředí: S 9 - nevytápěná garáž v sousedním RD činitel teplotní redukce b=0,53 STN-2 společná dělící stěna k sousednímu objektu 300 mm 3,40 3, ,07 0,60 7, paušální přirážka na tepelné vazby 12,07 0,02 0, přilehlé prostředí: chodba a schodiště v 1.NP (INT 4 - schodiště, chodba) činitel teplotní redukce b=0,25 4,10 3, ,56 0,60 8, ,88 3,55 1 5,47 0,60 3, VYP-7 vnitřní dveře 0,60 2,00 1 1,20 2,00 2, paušální přirážka na tepelné vazby 21,23 0,02 0, přilehlé prostředí: WC v 1.NP (INT 3 - obývací pokoje, WC) činitel teplotní redukce b=0,11 Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

10 1,73 3,55 1 6,14 1,15 7, ,52 3,55 1 5,40 1,15 6, paušální přirážka na tepelné vazby 11,54 0,02 0, Návrhová tepelná ztráta větráním teplota: EXT 1 - Lokalita ZNOJMO (výběr dle ČSN EN ) θ e -12 C objem vzduchu v prostoru (místnosti) V int m 3 prostor (místnost) větrán nuceně - NE - násobnost výměny vzduchu v prostoru (místnosti) n ie 0,30 1/h násobnost výměny vzduchu při tlakovém rozdílu 50 Pa pro celou budovu n 50 3,00 1/h stínící činitel infiltrace e 0,02 - výškový korekční činitel prostoru (místnosti) ε 1,00 - měrné tepelné ztráty větráním H V,ie 3,69 W/K tepelná ztráta větráním ɸ V,ie 133 W Návrhový tepelný výkon ɸ HL Celková návrhová tepelná ztráta prostoru (místnosti) prostupem ɸ T 538 W Celková návrhová tepelná ztráta prostoru (místnosti) větráním ɸ V 133 W Zátopový součinitel (vztaženo k A f,int prostoru, resp. místnosti) f RH 22 W/m 2 Vnitřní podlahová plocha prostoru (místnosti) A f,int 8,74 m 2 Celkový návrhový zátopový tepelný výkon ɸ RH 192 W Celkový návrhový tepelný výkon pro prostor (místnost) ɸ HL =ɸ T +ɸ V +ɸ RH ɸ HL 863 W Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

11 1.04 název: WC v 1.NP teplota: INT 3 - obývací pokoje, WC θ int,i 20 C Návrhová tepelná ztráta prostupem přilehlé prostředí: EXT 1 - Lokalita ZNOJMO (výběr dle ČSN EN ) činitel teplotní redukce b=1,00 konstrukce: š [m] v,d [m] počet A [m 2 ] U [W/m 2 K] H T,ie [W/K] θ e [ C] ɸ T [W] STN-1 vnější stěna 450 mm - VYP-5 vnější okenní výplně 1,73 3,55 1 5,54 0,25 1, ,00 0,60 1 0,60 1,20 0, tepelné vazby: A [m 2 ] U [W/m 2 K] H T,ie [W/K] θ e [ C] ɸ T [W] paušální přirážka na tepelné vazby 6,14 0,02 0, přilehlé prostředí: U 7 - nevytápěný suterén v RD činitel teplotní redukce b=0,50 konstrukce: š [m] v,d [m] počet A [m 2 ] U [W/m 2 K] H T,iu [W/K] θ u [ C] ɸ T [W] PDL-11 vnitřní strop (podlaha) nad suterénem 1,73 1,52 1 2,63 0,50 1,31 4,0 21 tepelné vazby: A [m 2 ] U [W/m 2 K] H T,iu [W/K] θ int,u [ C] ɸ T [W] paušální přirážka na tepelné vazby 2,63 0,02 0, přilehlé prostředí: chodba a schodiště v 1.NP (INT 4 - schodiště, chodba) činitel teplotní redukce b=0,16 1,52 3,55 1 4,20 0,60 2, VYP-7 vnitřní dveře 0,60 2,00 1 1,20 2,00 2, paušální přirážka na tepelné vazby 5,40 0,02 0, přilehlé prostředí: koupelna v 1.NP (INT 5 - koupelna) činitel teplotní redukce b=-0,13 1,73 3,55 1 6,14 1,15 7, ,52 3,55 1 5,40 1,15 6, paušální přirážka na tepelné vazby 11,54 0,02 0, Návrhová tepelná ztráta větráním teplota: EXT 1 - Lokalita ZNOJMO (výběr dle ČSN EN ) θ e -12 C objem vzduchu v prostoru (místnosti) V int m 3 prostor (místnost) větrán nuceně - NE - násobnost výměny vzduchu v prostoru (místnosti) n ie 0,30 1/h Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

12 násobnost výměny vzduchu při tlakovém rozdílu 50 Pa pro celou budovu n 50 3,00 1/h stínící činitel infiltrace e 0,02 - výškový korekční činitel prostoru (místnosti) ε 1,00 - měrné tepelné ztráty větráním H V,ie 0,86 W/K tepelná ztráta větráním ɸ V,ie 27 W Návrhový tepelný výkon ɸ HL Celková návrhová tepelná ztráta prostoru (místnosti) prostupem ɸ T 64 W Celková návrhová tepelná ztráta prostoru (místnosti) větráním ɸ V 27 W Zátopový součinitel (vztaženo k A f,int prostoru, resp. místnosti) f RH 22 W/m 2 Vnitřní podlahová plocha prostoru (místnosti) A f,int 1,50 m 2 Celkový návrhový zátopový tepelný výkon ɸ RH 33 W Celkový návrhový tepelný výkon pro prostor (místnost) ɸ HL =ɸ T +ɸ V +ɸ RH ɸ HL 125 W Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

13 2.01 název: pokoj 1 v 2.NP teplota: INT 3 - obývací pokoje, WC θ int,i 20 C Návrhová tepelná ztráta prostupem přilehlé prostředí: EXT 1 - Lokalita ZNOJMO (výběr dle ČSN EN ) činitel teplotní redukce b=1,00 konstrukce: š [m] v,d [m] počet A [m 2 ] U [W/m 2 K] H T,ie [W/K] θ e [ C] ɸ T [W] STN-1 vnější stěna 450 mm - VYP-5 vnější okenní výplně STR-8 dvouplášťová střecha STR-8 dvouplášťová střecha 4,85 3,35 1 8,33 0,25 2, ,60 2,20 1 7,92 1,20 9, ,17 1,23 1 5,13 0,16 0, ,85 4, ,65 0,16 3, tepelné vazby: A [m 2 ] U [W/m 2 K] H T,ie [W/K] θ e [ C] ɸ T [W] paušální přirážka na tepelné vazby 44,03 0,02 0, přilehlé prostředí: chodba a schodiště v 2.NP (INT 4 - schodiště, chodba) činitel teplotní redukce b=0,16 4,17 3, ,97 0,60 8, ,23 3,35 1 2,52 1,15 2, VYP-7 vnitřní dveře 0,80 2,00 1 1,60 2,00 3, ,68 3,35 1 2,28 1,15 2, paušální přirážka na tepelné vazby 20,37 0,02 0, přilehlé prostředí: S 8 - sousední vytápěné prostory činitel teplotní redukce b=0,31 STN-2 společná dělící stěna k sousednímu objektu 300 mm 5,90 3, ,77 0,60 11, paušální přirážka na tepelné vazby 19,77 0,02 0, Návrhová tepelná ztráta větráním teplota: EXT 1 - Lokalita ZNOJMO (výběr dle ČSN EN ) θ e -12 C objem vzduchu v prostoru (místnosti) V int m 3 prostor (místnost) větrán nuceně - NE - násobnost výměny vzduchu v prostoru (místnosti) n ie 0,30 1/h násobnost výměny vzduchu při tlakovém rozdílu 50 Pa pro celou budovu n 50 3,00 1/h Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

14 stínící činitel infiltrace e 0,02 - výškový korekční činitel prostoru (místnosti) ε 1,00 - měrné tepelné ztráty větráním H V,ie 9,31 W/K tepelná ztráta větráním ɸ V,ie 298 W Návrhový tepelný výkon ɸ HL Celková návrhová tepelná ztráta prostoru (místnosti) prostupem ɸ T 751 W Celková návrhová tepelná ztráta prostoru (místnosti) větráním ɸ V 298 W Zátopový součinitel (vztaženo k A f,int prostoru, resp. místnosti) f RH 22 W/m 2 Vnitřní podlahová plocha prostoru (místnosti) A f,int 23,74 m 2 Celkový návrhový zátopový tepelný výkon ɸ RH 522 W Celkový návrhový tepelný výkon pro prostor (místnost) ɸ HL =ɸ T +ɸ V +ɸ RH ɸ HL W Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

15 2.02 název: pokoj 2 v 2.NP teplota: INT 3 - obývací pokoje, WC θ int,i 20 C Návrhová tepelná ztráta prostupem přilehlé prostředí: EXT 1 - Lokalita ZNOJMO (výběr dle ČSN EN ) činitel teplotní redukce b=1,00 konstrukce: š [m] v,d [m] počet A [m 2 ] U [W/m 2 K] H T,ie [W/K] θ e [ C] ɸ T [W] STN-1 vnější stěna 450 mm - VYP-5 vnější okenní výplně STR-8 dvouplášťová střecha STR-8 dvouplášťová střecha 4,85 3,35 1 8,33 0,25 2, ,60 2,20 1 7,92 1,20 9, ,42 1,23 1 4,21 0,16 0, ,85 4, ,65 0,16 3, tepelné vazby: A [m 2 ] U [W/m 2 K] H T,ie [W/K] θ e [ C] ɸ T [W] paušální přirážka na tepelné vazby 43,10 0,02 0, přilehlé prostředí: chodba a schodiště v 2.NP (INT 4 - schodiště, chodba) činitel teplotní redukce b=0,16 1,23 3,35 1 2,52 1,15 2, VYP-7 vnitřní dveře 0,80 2,00 1 1,60 2,00 3, ,43 3,35 1 4,79 1,15 5, paušální přirážka na tepelné vazby 8,91 0,02 0, přilehlé prostředí: S 8 - sousední vytápěné prostory činitel teplotní redukce b=0,31 STN-2 společná dělící stěna k sousednímu objektu 300 mm 4,85 3, ,25 0,60 9, paušální přirážka na tepelné vazby 16,25 0,02 0, Návrhová tepelná ztráta větráním teplota: EXT 1 - Lokalita ZNOJMO (výběr dle ČSN EN ) θ e -12 C objem vzduchu v prostoru (místnosti) V int m 3 prostor (místnost) větrán nuceně - NE - násobnost výměny vzduchu v prostoru (místnosti) n ie 0,30 1/h násobnost výměny vzduchu při tlakovém rozdílu 50 Pa pro celou budovu n 50 3,00 1/h stínící činitel infiltrace e 0,02 - výškový korekční činitel prostoru (místnosti) ε 1,00 - Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

16 měrné tepelné ztráty větráním H V,ie 9,00 W/K tepelná ztráta větráním ɸ V,ie 288 W Návrhový tepelný výkon ɸ HL Celková návrhová tepelná ztráta prostoru (místnosti) prostupem ɸ T 696 W Celková návrhová tepelná ztráta prostoru (místnosti) větráním ɸ V 288 W Zátopový součinitel (vztaženo k A f,int prostoru, resp. místnosti) f RH 22 W/m 2 Vnitřní podlahová plocha prostoru (místnosti) A f,int 22,87 m 2 Celkový návrhový zátopový tepelný výkon ɸ RH 503 W Celkový návrhový tepelný výkon pro prostor (místnost) ɸ HL =ɸ T +ɸ V +ɸ RH ɸ HL W Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

17 2.03 název: chodba a schodiště v 2.NP teplota: INT 4 - schodiště, chodba θ int,i 15 C Návrhová tepelná ztráta prostupem přilehlé prostředí: EXT 1 - Lokalita ZNOJMO (výběr dle ČSN EN ) činitel teplotní redukce b=1,00 konstrukce: š [m] v,d [m] počet A [m 2 ] U [W/m 2 K] H T,ie [W/K] θ e [ C] ɸ T [W] STN-1 vnější stěna 450 mm - VYP-5 vnější okenní výplně STR-8 dvouplášťová střecha STR-8 dvouplášťová střecha 2,25 3,35 1 7,00 0,25 1, ,90 0,60 1 0,54 1,20 0, ,17 2, ,26 0,16 1, ,25 7, ,49 0,16 2, tepelné vazby: A [m 2 ] U [W/m 2 K] H T,ie [W/K] θ e [ C] ɸ T [W] paušální přirážka na tepelné vazby 35,29 0,02 0, přilehlé prostředí: obývací pokoj v 1.NP (INT 3 - obývací pokoje, WC) činitel teplotní redukce b=-0,19 PDL-10 vnitřní strop (podlaha) 2,10 1,23 1 2,58 0,60 1, paušální přirážka na tepelné vazby 2,58 0,02 0, přilehlé prostředí: pokoj 1 v 2.NP (INT 3 - obývací pokoje, WC) činitel teplotní redukce b=-0,19 4,17 3, ,97 0,60 8, ,23 3,35 1 2,52 1,15 2, VYP-7 vnitřní dveře 0,80 2,00 1 1,60 2,00 3, ,68 3,35 1 2,28 1,15 2, paušální přirážka na tepelné vazby 20,37 0,02 0, přilehlé prostředí: pokoj 2 v 2.NP (INT 3 - obývací pokoje, WC) činitel teplotní redukce b=-0,19 1,23 3,35 1 2,52 1,15 2, VYP-7 vnitřní dveře 0,80 2,00 1 1,60 2,00 3, ,43 3,35 1 4,79 1,15 5, Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

18 paušální přirážka na tepelné vazby 8,91 0,02 0, přilehlé prostředí: pokoj 3 v 2.NP (INT 3 - obývací pokoje, WC) činitel teplotní redukce b=-0,19 6,10 3, ,67 0,60 12, VYP-7 vnitřní dveře 0,80 2,00 1 1,60 2,00 3, paušální přirážka na tepelné vazby 22,27 0,02 0, přilehlé prostředí: koupelna v 2.NP (INT 5 - koupelna) činitel teplotní redukce b=-0,33 1,88 3,35 1 5,10 0,60 3, VYP-7 vnitřní dveře 0,60 2,00 1 1,20 2,00 2, ,10 3, ,74 0,60 8, paušální přirážka na tepelné vazby 20,03 0,02 0, přilehlé prostředí: WC v 2.NP (INT 3 - obývací pokoje, WC) činitel teplotní redukce b=-0,19 1,52 3,35 1 3,89 0,60 2, VYP-7 vnitřní dveře 0,60 2,00 1 1,20 2,00 2, paušální přirážka na tepelné vazby 5,09 0,02 0, přilehlé prostředí: S 8 - sousední vytápěné prostory činitel teplotní redukce b=0,19 STN-2 společná dělící stěna k sousednímu objektu 300 mm 2,70 3,35 1 9,05 0,60 5, paušální přirážka na tepelné vazby 9,05 0,02 0, Návrhová tepelná ztráta větráním teplota: EXT 1 - Lokalita ZNOJMO (výběr dle ČSN EN ) θ e -12 C objem vzduchu v prostoru (místnosti) V int m 3 prostor (místnost) větrán nuceně - NE - násobnost výměny vzduchu v prostoru (místnosti) n ie 0,30 1/h násobnost výměny vzduchu při tlakovém rozdílu 50 Pa pro celou budovu n 50 3,00 1/h Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

19 stínící činitel infiltrace e 0,02 - výškový korekční činitel prostoru (místnosti) ε 1,00 - měrné tepelné ztráty větráním H V,ie 10,33 W/K tepelná ztráta větráním ɸ V,ie 279 W Návrhový tepelný výkon ɸ HL Celková návrhová tepelná ztráta prostoru (místnosti) prostupem ɸ T -154 W Celková návrhová tepelná ztráta prostoru (místnosti) větráním ɸ V 279 W Zátopový součinitel (vztaženo k A f,int prostoru, resp. místnosti) f RH 22 W/m 2 Vnitřní podlahová plocha prostoru (místnosti) A f,int 15,89 m 2 Celkový návrhový zátopový tepelný výkon ɸ RH 350 W Celkový návrhový tepelný výkon pro prostor (místnost) ɸ HL =ɸ T +ɸ V +ɸ RH ɸ HL 474 W Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

20 2.04 název: pokoj 3 v 2.NP teplota: INT 3 - obývací pokoje, WC θ int,i 20 C Návrhová tepelná ztráta prostupem přilehlé prostředí: EXT 1 - Lokalita ZNOJMO (výběr dle ČSN EN ) činitel teplotní redukce b=1,00 konstrukce: š [m] v,d [m] počet A [m 2 ] U [W/m 2 K] H T,ie [W/K] θ e [ C] ɸ T [W] STN-1 vnější stěna 450 mm - VYP-5 vnější okenní výplně STR-8 dvouplášťová střecha 3,35 3,65 1 9,83 0,25 2, ,00 1,20 1 2,40 1,20 2, ,10 3, ,44 0,16 3, tepelné vazby: A [m 2 ] U [W/m 2 K] H T,ie [W/K] θ e [ C] ɸ T [W] paušální přirážka na tepelné vazby 32,66 0,02 0, přilehlé prostředí: U 6 - nevytápěná garáž v RD činitel teplotní redukce b=0,40 konstrukce: š [m] v,d [m] počet A [m 2 ] U [W/m 2 K] H T,iu [W/K] θ u [ C] ɸ T [W] PDL-10 vnitřní strop (podlaha) 6,10 3, ,44 0,60 12,26 7,2 157 tepelné vazby: A [m 2 ] U [W/m 2 K] H T,iu [W/K] θ int,u [ C] ɸ T [W] paušální přirážka na tepelné vazby 20,44 0,02 0, přilehlé prostředí: chodba a schodiště v 2.NP (INT 4 - schodiště, chodba) činitel teplotní redukce b=0,16 6,10 3, ,67 0,60 12, VYP-7 vnitřní dveře 0,80 2,00 1 1,60 2,00 3, paušální přirážka na tepelné vazby 22,27 0,02 0, přilehlé prostředí: S 8 - sousední vytápěné prostory činitel teplotní redukce b=0,31 STN-2 společná dělící stěna k sousednímu objektu 300 mm 6,10 3, ,27 0,60 13, paušální přirážka na tepelné vazby 22,27 0,02 0, Návrhová tepelná ztráta větráním teplota: EXT 1 - Lokalita ZNOJMO (výběr dle ČSN EN ) θ e -12 C objem vzduchu v prostoru (místnosti) V int m 3 prostor (místnost) větrán nuceně - NE - násobnost výměny vzduchu v prostoru (místnosti) n ie 0,30 1/h Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

21 násobnost výměny vzduchu při tlakovém rozdílu 50 Pa pro celou budovu n 50 3,00 1/h stínící činitel infiltrace e 0,02 - výškový korekční činitel prostoru (místnosti) ε 1,00 - měrné tepelné ztráty větráním H V,ie 6,85 W/K tepelná ztráta větráním ɸ V,ie 219 W Návrhový tepelný výkon ɸ HL Celková návrhová tepelná ztráta prostoru (místnosti) prostupem ɸ T 677 W Celková návrhová tepelná ztráta prostoru (místnosti) větráním ɸ V 219 W Zátopový součinitel (vztaženo k A f,int prostoru, resp. místnosti) f RH 22 W/m 2 Vnitřní podlahová plocha prostoru (místnosti) A f,int 16,78 m 2 Celkový návrhový zátopový tepelný výkon ɸ RH 369 W Celkový návrhový tepelný výkon pro prostor (místnost) ɸ HL =ɸ T +ɸ V +ɸ RH ɸ HL W Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

22 2.05 název: koupelna v 2.NP teplota: INT 5 - koupelna θ int,i 24 C Návrhová tepelná ztráta prostupem přilehlé prostředí: EXT 1 - Lokalita ZNOJMO (výběr dle ČSN EN ) činitel teplotní redukce b=1,00 konstrukce: š [m] v,d [m] počet A [m 2 ] U [W/m 2 K] H T,ie [W/K] θ e [ C] ɸ T [W] STN-1 vnější stěna 450 mm - VYP-5 vnější okenní výplně STR-8 dvouplášťová střecha STR-8 dvouplášťová střecha 2,38 3,35 1 7,37 0,25 1, ,00 0,60 1 0,60 1,20 0, ,38 1,52 1 3,62 0,16 0, ,88 4,17 1 7,84 0,16 1, tepelné vazby: A [m 2 ] U [W/m 2 K] H T,ie [W/K] θ e [ C] ɸ T [W] paušální přirážka na tepelné vazby 19,43 0,02 0, přilehlé prostředí: chodba a schodiště v 2.NP (INT 4 - schodiště, chodba) činitel teplotní redukce b=0,25 1,88 3,35 1 5,10 0,60 3, VYP-7 vnitřní dveře 0,60 2,00 1 1,20 2,00 2, ,10 3, ,74 0,60 8, paušální přirážka na tepelné vazby 20,03 0,02 0, přilehlé prostředí: WC v 2.NP (INT 3 - obývací pokoje, WC) činitel teplotní redukce b=0,11 1,73 3,35 1 5,80 1,15 6, ,52 3,35 1 5,09 1,15 5, paušální přirážka na tepelné vazby 10,89 0,02 0, přilehlé prostředí: S 8 - sousední vytápěné prostory činitel teplotní redukce b=0,39 STN-2 společná dělící stěna k sousednímu objektu 300 mm 3,40 3, ,39 0,60 6, paušální přirážka na tepelné vazby 11,39 0,02 0, Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

23 Návrhová tepelná ztráta větráním teplota: EXT 1 - Lokalita ZNOJMO (výběr dle ČSN EN ) θ e -12 C objem vzduchu v prostoru (místnosti) V int m 3 prostor (místnost) větrán nuceně - NE - násobnost výměny vzduchu v prostoru (místnosti) n ie 0,30 1/h násobnost výměny vzduchu při tlakovém rozdílu 50 Pa pro celou budovu n 50 3,00 1/h stínící činitel infiltrace e 0,02 - výškový korekční činitel prostoru (místnosti) ε 1,00 - měrné tepelné ztráty větráním H V,ie 3,79 W/K tepelná ztráta větráním ɸ V,ie 136 W Návrhový tepelný výkon ɸ HL Celková návrhová tepelná ztráta prostoru (místnosti) prostupem ɸ T 449 W Celková návrhová tepelná ztráta prostoru (místnosti) větráním ɸ V 136 W Zátopový součinitel (vztaženo k A f,int prostoru, resp. místnosti) f RH 22 W/m 2 Vnitřní podlahová plocha prostoru (místnosti) A f,int 8,74 m 2 Celkový návrhový zátopový tepelný výkon ɸ RH 192 W Celkový návrhový tepelný výkon pro prostor (místnost) ɸ HL =ɸ T +ɸ V +ɸ RH ɸ HL 778 W Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

24 2.06 název: WC v 2.NP teplota: INT 3 - obývací pokoje, WC θ int,i 20 C Návrhová tepelná ztráta prostupem přilehlé prostředí: EXT 1 - Lokalita ZNOJMO (výběr dle ČSN EN ) činitel teplotní redukce b=1,00 konstrukce: š [m] v,d [m] počet A [m 2 ] U [W/m 2 K] H T,ie [W/K] θ e [ C] ɸ T [W] STN-1 vnější stěna 450 mm - VYP-5 vnější okenní výplně STR-8 dvouplášťová střecha 1,73 3,35 1 5,20 0,25 1, ,00 0,60 1 0,60 1,20 0, ,73 1,52 1 2,63 0,16 0, tepelné vazby: A [m 2 ] U [W/m 2 K] H T,ie [W/K] θ e [ C] ɸ T [W] paušální přirážka na tepelné vazby 8,43 0,02 0, přilehlé prostředí: chodba a schodiště v 2.NP (INT 4 - schodiště, chodba) činitel teplotní redukce b=0,16 1,52 3,35 1 3,89 0,60 2, VYP-7 vnitřní dveře 0,60 2,00 1 1,20 2,00 2, paušální přirážka na tepelné vazby 5,09 0,02 0, přilehlé prostředí: koupelna v 2.NP (INT 5 - koupelna) činitel teplotní redukce b=-0,13 1,73 3,35 1 5,80 1,15 6, ,52 3,35 1 5,09 1,15 5, paušální přirážka na tepelné vazby 10,89 0,02 0, Návrhová tepelná ztráta větráním teplota: EXT 1 - Lokalita ZNOJMO (výběr dle ČSN EN ) θ e -12 C objem vzduchu v prostoru (místnosti) V int 8.64 m 3 prostor (místnost) větrán nuceně - NE - násobnost výměny vzduchu v prostoru (místnosti) n ie 0,30 1/h násobnost výměny vzduchu při tlakovém rozdílu 50 Pa pro celou budovu n 50 3,00 1/h stínící činitel infiltrace e 0,02 - výškový korekční činitel prostoru (místnosti) ε 1,00 - měrné tepelné ztráty větráním H V,ie 0,88 W/K tepelná ztráta větráním ɸ V,ie 28 W Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN

25 Návrhový tepelný výkon ɸ HL Celková návrhová tepelná ztráta prostoru (místnosti) prostupem ɸ T 57 W Celková návrhová tepelná ztráta prostoru (místnosti) větráním ɸ V 28 W Zátopový součinitel (vztaženo k A f,int prostoru, resp. místnosti) f RH 22 W/m 2 Vnitřní podlahová plocha prostoru (místnosti) A f,int 1,50 m 2 Celkový návrhový zátopový tepelný výkon ɸ RH 33 W Celkový návrhový tepelný výkon pro prostor (místnost) ɸ HL =ɸ T +ɸ V +ɸ RH ɸ HL 118 W 7) souhrn tepelných ztrát vytápěných místností místnost návrhová teplota v místnosti objem vzduchu v místnisti podlahová plocha místnostni návrhová tepelná ztráta prostupem návrhová tepelná ztráta větráním zátopový tepelný výkon návrhový tepelný výkon θ int,i [ C] V int [m 3 ] A f,int [m 2 ] ɸ T [W] ɸ V [W] ɸ RH [W] ɸ HL [W] obývací pokoj v 1.NP chodba a schodiště v 1.NP koupelna v 1.NP ,836 68, ,6 799, , , ,143 15,89 294,5 226,2 349,6 870, ,135 8,74 538,4 132,7 192,3 863, WC v 1.NP 20 8,406 1,50 64,3 27,4 33,0 124, pokoj 1 v 2.NP 20 91,287 23,74 751,2 298,0 522, , pokoj 2 v 2.NP 20 88,263 22,87 695,5 288,1 503, , chodba a schodiště v 2.NP ,3 15,89-154,1 279,0 349,6 474, pokoj 3 v 2.NP 20 67,131 16,78 676,7 219,1 369, , koupelna v 2.NP 24 37,152 8,74 449,0 136,4 192,3 777, WC v 2.NP 20 8,64 1,50 56,7 28,2 33,0 117,9 8) návrh otopných těles Software pro stavební fyziku firmy DEK a.s. - protokol tepelných ztrát stanovených dle ČSN EN
