1 Zpracovatelská firma: Ing. Aleš Kaňa Technický poradce Tel.: IČ: Kaminského 566/ Ostrava Posouzení skutečného stavu umělého osvětlení č. protokolu MO Název stavby ZŠ Čakovice D.E. Beneše, Základní škola náměstí Jiřího Berana 500 Praha 9 Počet stran 6 Počet příloh 14 Datum měření Měřil a zpracoval Ing. Aleš Kaňa Datum zpracování Měření umělého osvětlení 1

2 1. Úvod Na základě objednávky bylo provedeno měření intenzity umělého veřejného osvětlení. Jedná se o zjištění stávajícího stavu osvětlení. Tato zpráva slouží jako doklad stávajícího stavu osvětlovací soustavy ke kolaudaci. 2. Provedená měření Dne od do hodin provedeno měření intenzity osvětlení. Použitá legislativa: ČSN EN Osvětlení pracovních prostorů - Část 1: Vnitřní pracovní prostory ČSN EN Osvětlení pracovních prostorů - Část 1: Venkovní pracovní prostory ČSN EN Osvětlení pozemních komunikací - Část 1: Výběr tříd osvětlení ČSN EN Osvětlení pozemních komunikací - Část 2: Výkonnostní parametry ČSN EN Osvětlení pozemních komunikací - Část 3: Výpočet umělého osvětlení ČSN Měření světla ČSN Měření osvětlení vnitřních prostorů základní ustanovení ČSN Měření osvětlení vnitřních prostorů měření umělého osvětlení ČSN 1838 Světlo a osvětlení nouzové osvětlení ČSN EN Centrální napájecí systémy ČSN EN Systémy nouzového únikového osvětlení Vyhodnocení měření je podle: ČSN EN Osvětlení pracovních prostorů - Část 1: Vnitřní pracovní prostory ČSN 1838 Světlo a osvětlení nouzové osvětlení ČSN EN Osvětlení pracovních prostorů - Část 1: Vnitřní pracovní prostory vč. nového dodatku platného od , příloha 1 3. Měřící přístroje Luxmetr KROCHMANN, Radiolux 111 Rozsah: 2-20lx; lx; lx Výrobní číslo: , sonda Datum kalibrace: Specifikace: rozsah 2 až 20lx ± (2,5 %MH + 10dig) rozsah 20 až 200lx ± (7,5 %MH + 10dig) Kalibrační list č Multimetr HC-2030ET Rozsah: 250 V~ Výrobce: HUNG CHANG Výrobní číslo: GM Datum kalibrace: Měření umělého osvětlení 2

3 Teploměr EMOS Rozsah: 100 ºC Výrobce: EMOS SPOL s.r.o, Výrobní číslo: E0388 Datum kalibrace: Digitální laserový měřič BOSCH DLE40 Rozsah: 0,05m 40m Výrobce: BOSCH Výrobní číslo: 3601k16300 Poznámky Napětí v napájecí síti se při měření pohybovalo v okolo 232 V. Teplota při měření objektu se pohybovala kolem 16 C, byla měřena na začátku měření ve výšce 1 m nad povrchem. Tato teplota a klimatické podmínky nemohly významným způsobem ovlivnit výsledky. Měření ve všech prostorech bylo provedeno na komunikaci v úrovni země, maximálně však 0,2 m nad povrchem. Objekt je starý, před rekonstrukcí a léta používaný bez větších rekonstrukcí. Ve starší části objektu jsou svítidla původní, tedy odhadem přes 30 let stará. V novější části jsou svítidla okolo 10ti let. Protože protokol hodnotí stávající stav staré osvětlovací soustavy, byl zvolen udržovací činitel z = 1,0. Konečná intenzita osvětlení byla vypočtena ze vztahu: Hodnota rovnoměrnosti osvětlení byla vypočtena ze vztahu: E m Em0 Emin r E m 0 z Parametry prostoru, rozmístění svítidel a kontrolních bodů jsou uvedeny v přílohách. Naměřené hodnoty intenzity osvětlení v jednotlivých bodech se nacházejí v příloze v tabulkách. V příloze tabulek výsledků jsou hvězdičkou * označeny měřené body a šipkou znázorněn směr pohledu při měření. K měření byly vybrány relevantní části místností, popř. relevantní části pracovních prostor. V místnostech byly vybrány části prostorů s přihlédnutím na možnou nejhorší osvětlenost. Platí osvětlenost dle normy EN ČSN pro vnitřní prostory. 4. Naměřené hodnoty a výsledky Všechna svítidla byla osazena funkčními světelnými zdroji a byla v provozu min. hodinu před samotným měřením. Bylo uvažováno s odchylkou a chybou měření 10%, což již je ve v Tabulce 2 Výsledné hodnoty měření zahrnuto. Měření umělého osvětlení 3

4 Tabulka 3: Výsledné hodnoty měření chodby a schodiště celková osvětlenost, měřeno na schodech nebo na podlaze jazykové učebny 2np + referenční učebny 3np a 4np 1. příkladová učebna, měřeno v 0,85m jazykové učebny 2np + vertikální osvětlenost na tabuli vertikální osvětlenost na tabuli měřeno na ploše 2m x 4m Požadované hodnoty E m (lx) U 0 (-) Naměřená a zároveň konečná intenzita E m0 (lx) Rovnoměrnost U 0 (-) 200 0,4 91,8 0, ,6 294,5 0, ,6 248,7 0,70 Tělocvična 300 0,6 199,7 0,82 změřena referenční plocha 3m x 3m Sociální zařízení, po částečné rekontrukci měřeno v 0,85m Chodby + schodiště celková osvětlenost, měřeno na schodech nebo na podlaze učebny 2np rohová učebna, měřeno v 0,85m 200 0,4 189,5 0, ,4 190,3 0, , ,63 učebny 2np 300 0,6 522,4 0,78 učebna u schodiště, měřeno v 0,85m Vyhodnocení, komentář, použitá svítidla stará svítidla s tlumivkou a opálovým difuzorem - stáří cca 50 let 4x 20W difuzory zežloutlé, skřehlé, spadávající ze svítidel. trubice různých chromatičností vesměs špatné podání barev nedostatečný počet svítidel - někde svítidlo demontováno a nedoplněno novým některá svítidla nesvítí, nebo svítí jen polovina svítidla svítidla mají vysokou spotřebu el. energie a nízkou frekvenci výboje, může dlouhodobě působit negativně Závěr: Em nevyhovuje, ani neleží v pásmu nejistoty měření, rovnoměrnost U0 vyhovuje svítidla 2x40W s prizmatickým difuzorem stáří více než 30let skřehlé zežloutlé difuzory, některé poškozené, hrozící pádem mix trubic různých teplot chromatičnosti a barevného podání - trubice s označením 640 (630) jsou nevhodné pro trvalý pobyt osob mají vliv na zdraví zraku některá svítidla nesvítí - výměna trubic je vzhledem ke stavu difuzorů velmi náročná, nebo dokonce nemožná Závěr: Em nevyhovuje, ani neleží v pásmu nejistoty měření, rovnoměrnost U0 vyhovuje opálová svítidla stáří cca 50let s ochranou mříží znemožňující jednoduchou výměnu špatných trubic nedostatečná intenzita, namátkově cca lx; Závěr: Em nevyhovuje, ani neleží v pásmu nejistoty měření, rovnoměrnost U0 vyhovuje údajně rekonstruováno - plastová opálová kruhová svítidla, na špatně dostupnou kruhovou zářivku stejný postup ve staré i nejstarší části budovy. Pro zajímavost měřena namátkově kabinka 7lx. svítidla 2x40W (2x36W) s prizmatickým difuzorem stáří cca 30let zkřehlé zežloutlé difuzory, některé poškozené, hrozící pádem mix trubic různých teplot chromatičnosti a barevného podání některá svítidla nesvítí - výměna trubic je vzhledem ke stavu difuzorů velmi náročná na schodištích jsou svítidla umístěna na stěně a vzhledem k jejich stáří někde chybí boční kryty a svítidlo je tak na dotyk životu nebezpečné Závěr: Em vyhovuje nebo leží v pásmu nejistoty měření, rovnoměrnost U0 vyhovuje, svítidla nevyhovují svítidla 2x40W (2x36W) s prizmatickým difuzorem stáří cca 30let zkřehlé zežloutlé difuzory, některé poškozené, hrozící pádem mix trubic různých teplot chromatičnosti a barevného podání - trubice s označením 640 (630) jsou nevhodné pro trvalý pobyt osob mají vliv na zdraví zraku některá svítidla nesvítí - výměna trubic je vzhledem ke stavu difuzorů velmi náročná nebo nemožná svítidla jsou nelogicky umístěna ve dvou dvouřadách - nerespektuje tři řady lavic Závěr: Em vyhovuje, rovnoměrnost U0 vyhovuje, svítidla technicky nevyhovují, jsou špatně umístěna učebny 2np + vertikální osvětlenost na tabuli vertikální osvětlenost na tabuli měřeno na ploše 2m x 4m 300 0,6 295,8 0,74 Měření umělého osvětlení 4

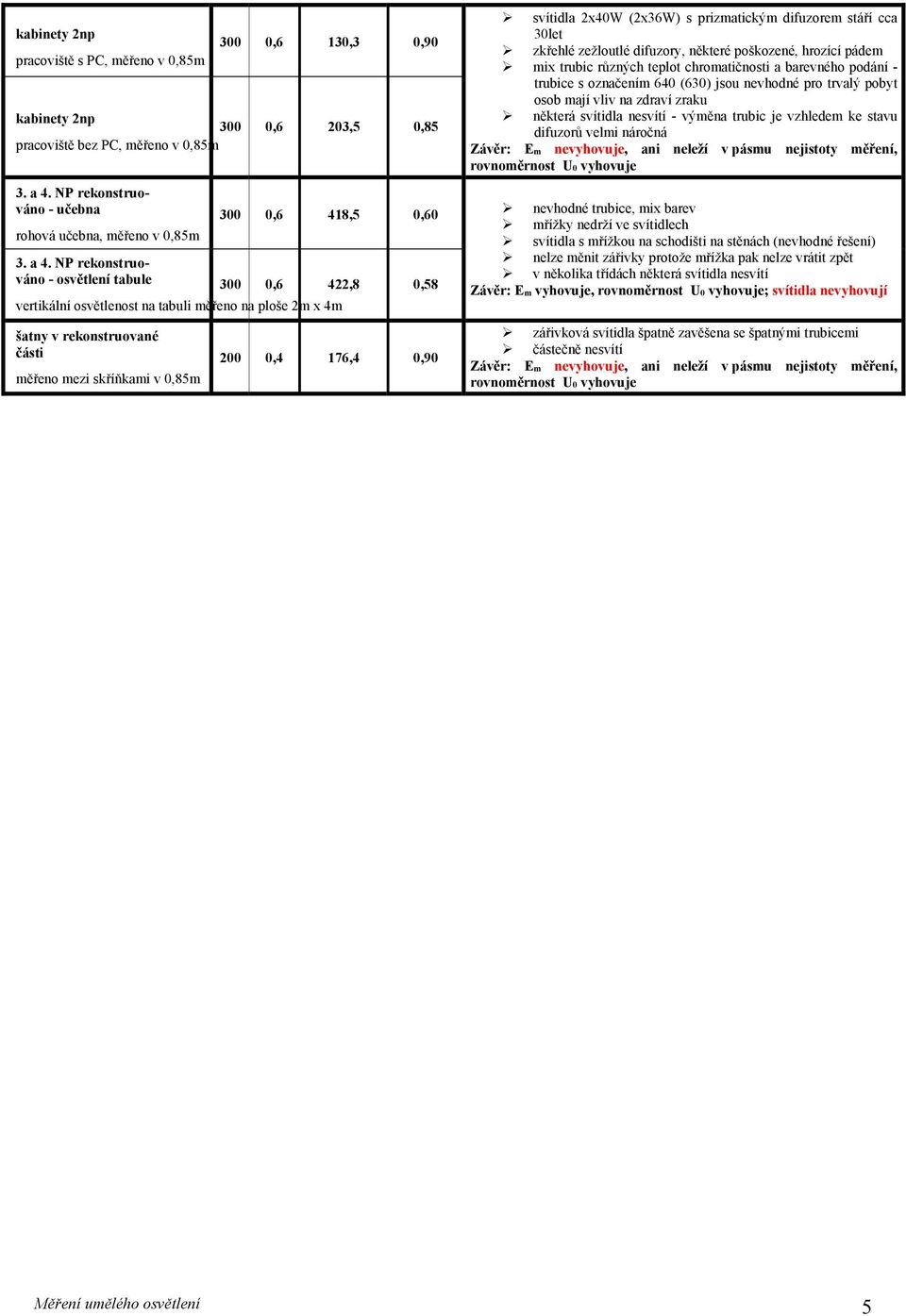

5 kabinety 2np pracoviště s PC, měřeno v 0,85m 300 0,6 130,3 0,90 kabinety 2np 300 0,6 203,5 0,85 pracoviště bez PC, měřeno v 0,85m 3. a 4. NP rekonstruováno - učebna rohová učebna, měřeno v 0,85m 300 0,6 418,5 0,60 3. a 4. NP rekonstruováno - osvětlení tabule 300 0,6 422,8 0,58 vertikální osvětlenost na tabuli měřeno na ploše 2m x 4m svítidla 2x40W (2x36W) s prizmatickým difuzorem stáří cca 30let zkřehlé zežloutlé difuzory, některé poškozené, hrozící pádem mix trubic různých teplot chromatičnosti a barevného podání - trubice s označením 640 (630) jsou nevhodné pro trvalý pobyt osob mají vliv na zdraví zraku některá svítidla nesvítí - výměna trubic je vzhledem ke stavu difuzorů velmi náročná Závěr: Em nevyhovuje, ani neleží v pásmu nejistoty měření, rovnoměrnost U0 vyhovuje nevhodné trubice, mix barev mřížky nedrží ve svítidlech svítidla s mřížkou na schodišti na stěnách (nevhodné řešení) nelze měnit zářivky protože mřížka pak nelze vrátit zpět v několika třídách některá svítidla nesvítí Závěr: Em vyhovuje, rovnoměrnost U0 vyhovuje; svítidla nevyhovují šatny v rekonstruované části měřeno mezi skříňkami v 0,85m 200 0,4 176,4 0,90 zářivková svítidla špatně zavěšena se špatnými trubicemi částečně nesvítí Závěr: Em nevyhovuje, ani neleží v pásmu nejistoty měření, rovnoměrnost U0 vyhovuje Měření umělého osvětlení 5

6 5. Závěr Naměřené hodnoty jsou uvedeny přehledně v tabulce Tabulka 3. Jednotlivé dílčí naměřené hodnoty, jsou uvedeny v tabulkách v příloze Naměřené hodnoty měření. Měření bylo provedeno v rozteči 0,5m v délce závislé na velikosti referenční plochy. Jednalo se o prostory staré, původní, včetně vybavení a nábytku, s povrchovými úpravami. Dále je součástí tohoto protokolu příloha s naměřenými hodnotami včetně zobrazení směru pohledu, kalibrační list měřicího přístroje a osvědčení o správnosti měřeného postupu metrologa. Fotodokumentace ukazuje skutečný stav. Na základě měření bylo zjištěno, že nově zrekonstruované osvětlení na budově je nevyhovující. Konečná hladina osvětlenosti je nevyhovující, rovnoměrnost téměř ve všech prostorech je vyhovující. Nedostatky osvětlovací soustavy: Na osvětlovacích soustavách bylo zjištěno spousty nedostatků. Viz tabulka 3 a detailní popis v pravé části. Nejzásadnější bych vyzdvihnul: tlumivková svítidla s vysokou spotřebou, špatným účiníkem, startováním zářivek a dnes již bez možnosti dokoupení náhradních dílů zkřehlé, popraskané, zažloutlé nebo chybějící kryty svítidel, opět dnes již bez možnosti nákupu náhradních dílů nehodné kombinace různých teplot chromatičnosti trubic a barevného podání - trubice s označením 640 (nebo 630) jsou nevhodné pro trvalý pobyt osob a mají vliv na zdraví zraku, tyto zářivky jsou dvoupásmové, neefektivní a dnes již nejsou normativně povoleny ve většině měřených referenčních částí nevyhovující osvětlenost Nazval bych tuto soustavu jako havarijní. Doporučuji rekonstrukci osvětlovací soustavy. Měření umělého osvětlení 6

7 PŘÍLOHA Měření umělého osvětlení 7

8 NAMĚŘENÉ HODNOTY chodby a schodiště celková osvětlenost, měřeno na schodech nebo na podlaze naměřená intenzita 91,75 NAMĚŘENÉ HODNOTY (LX) výpočet s koeficientem 1 91,8 rovnoměrnost Emin/Em 0, jazykové učebny 2np + referenční učebny 3np a 4np 1. příkladová učebna, měřeno v 0,85m naměřená intenzita 294,5 NAMĚŘENÉ HODNOTY (LX) výpočet s koeficientem 1 294,5 rovnoměrnost Emin/Em 0,73 Emin jazykové učebny 2np + vertikální osvětlenost na tabuli vertikální osvětlenost na tabuli měřeno na ploše 2m x 4m naměřená intenzita 248,67 NAMĚŘENÉ HODNOTY (LX) výpočet s koeficientem 1 248,67 rovnoměrnost Emin/Em 0,7 Emin Měření umělého osvětlení 8

9 Tělocvična změřena referenční plocha 3m x 3m naměřená intenzita 199,69 NAMĚŘENÉ HODNOTY (LX) výpočet s koeficientem 1 199,7 rovnoměrnost Emin/Em 0,82 Emin Sociální zařízení, po částečné rekontrukci měřeno v 0,85m naměřená intenzita 189,5 NAMĚŘENÉ HODNOTY (LX) výpočet s koeficientem 1 189,5 rovnoměrnost Emin/Em 0,94 Emin Měření umělého osvětlení 9

10 Chodby + schodiště celková osvětlenost, měřeno na schodech nebo na podlaze naměřená intenzita 190,25 NAMĚŘENÉ HODNOTY (LX) výpočet s koeficientem 1 190,3 rovnoměrnost Emin/Em 0,56 Emin učebny 2np rohová učebna, měřeno v 0,85m naměřená intenzita 504,92 NAMĚŘENÉ HODNOTY (LX) výpočet s koeficientem 1 504,9 rovnoměrnost Emin/Em 0,63 Emin Měření umělého osvětlení 10

11 učebny 2np učebna u schodiště, měřeno v 0,85m naměřená intenzita 522,42 NAMĚŘENÉ HODNOTY (LX) výpočet s koeficientem 1 522,4 rovnoměrnost Emin/Em 0,78 Emin učebny 2np + vertikální osvětlenost na tabuli vertikální osvětlenost na tabuli měřeno na ploše 2m x 4m naměřená intenzita 295,78 NAMĚŘENÉ HODNOTY (LX) výpočet s koeficientem 1 295,8 rovnoměrnost Emin/Em 0,74 Emin Měření umělého osvětlení 11

12 kabinety 2np pracoviště s PC, měřeno v 0,85m naměřená intenzita 130,33 NAMĚŘENÉ HODNOTY (LX) výpočet s koeficientem 1 130,3 rovnoměrnost Emin/Em 0,9 Emin kabinety 2np pracoviště bez PC, měřeno v 0,85m naměřená intenzita 203,5 NAMĚŘENÉ HODNOTY (LX) výpočet s koeficientem 1 203,5 rovnoměrnost Emin/Em 0,85 Emin a 4. NP rekonstruováno učebna rohová učebna, měřeno v 0,85m naměřená intenzita 523,08 NAMĚŘENÉ HODNOTY (LX) výpočet s koeficientem 0,8 418,5 rovnoměrnost Emin/Em 0,6 Emin Měření umělého osvětlení 12

13 a 4. NP rekonstruováno osvětlení tabule vertikální osvětlenost na tabuli měřeno na ploše 2m x 4m naměřená intenzita 528,5 NAMĚŘENÉ HODNOTY (LX) výpočet s koeficientem 0,8 422,8 rovnoměrnost Emin/Em 0,58 Emin šatny v rekonstruované části měřeno mezi skříňkami v 0,85m naměřená intenzita 176,4 NAMĚŘENÉ HODNOTY (LX) výpočet s koeficientem 0,8 141,1 rovnoměrnost Emin/Em 0,9 Emin Měření umělého osvětlení 13
