1

2 Návrh mobiliáře je dle návrhu ing. Arch. Františka Křeliny z Ateliéru Delta90. Výběr konečného barevného provedení a typů musí být odsouhlasen v rámci autorského dozoru investorem. V situaci je zakresleno předpokládané rozmístění. Z důvodu, že některé prvky jsou kotveny do základů je nutné přesné rozmístění předem odsouhlasit investorem. M ks Stojan pro 4 jízdní kola s madlem pro jejich uzamčení; r: 650x1000x850; žárově zinkovaná ocelová kce opatřená nástřikem práškového vypalovací laku v jemné struktuře mat v odst. RAL 7037; kotvení do beton. základu pomocí závitových tyčí M10; váha 44 kg. M ks Kontejner na mobilní zeleň o prům mm l - nosný rám z hliníkových profilů a výplně z děrovaného Al plechu. Vložka kontejneru je z pozinkovaného plechu, který je v dolní části perforovaný a umožňuje odtok vody. Povrch. úprava - prášková vypalovací barva RAL7037 v kombinaci s RAL 9006.

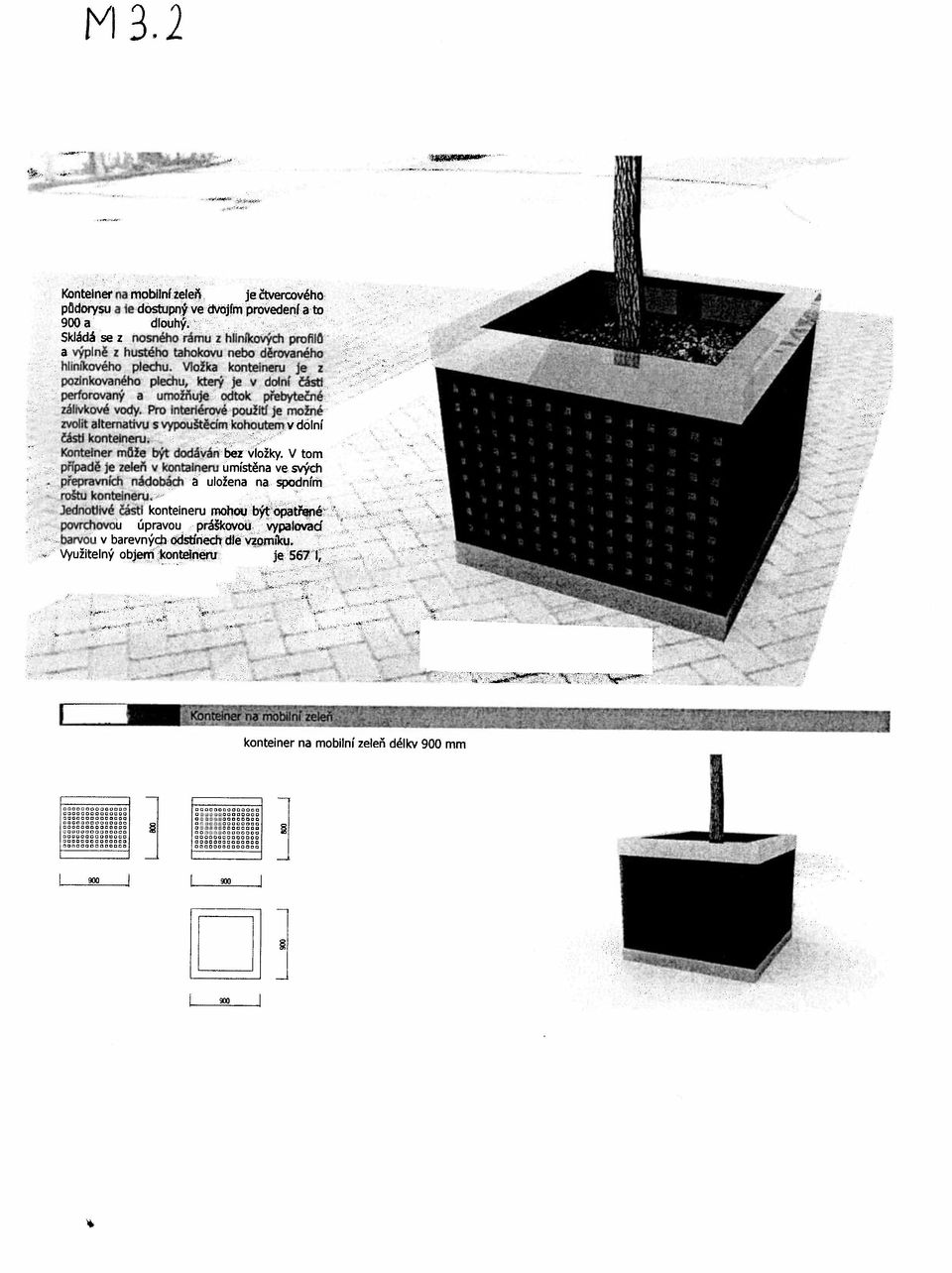

3 M ks Kontejner na mobilní zeleň 900/900/800 mm l. Nosný rám z hliníkových profilů a výplň z děrovaného Al plechu. Vložka z pozinkov. pl. v dolní části perforovaná (odtok přebytečné vody). Povrch. úprava - prášková vypalovací barva RAL7037 v kombinaci s RAL M ks Odpočinková lavička Forma bez opěradla oblouková - ocel. kce spojená s dřevěnými lamelami pomocí šroubových spojů z nerezu, osazená na betonových bočnicích - oblouková výseč 45 kruhu; sedák z 27 příčných dřevěných lamel z borového dřeva 38,5 x 58 mm délky 377 mm; 2 bočnice z broušeného betonu; ocelový rám z plechu tl. 4 mm a I profilu 60x40x5 mm (Ral 7037) ; kotvení pod dlažbu nebo pomocí závitových tyči M8; váha 118 kg. M ks Lavička Miela přímá s opěradlem, sedák i opěradlo d. 1,80 m z masivního borového dřeva (120x33mm), bočnice - odlitky z hliníkové slitiny, bez područek; šroubové spoje z nerezu; kotvení pod dlažbu do beton. základu pomocí závitovýchz tyčí M8; váha 32 kg.

4 M ks Parková lavička přímá bez opěradla silná ocelová deska (konstrukce), v jemně trapézovém profilu, bodová perforace, sedák opatřen plastovými záslepkami. Konstrukce ze zinkovaného ocelového plechu opatřena práškovým vypalovacím lakem. M ks Sedací segment ocelová konstrukce, sedák z perforovaného plechu, výška sedacího segmentu 455mm. Silná ocelová deska (konstrukce), v jemně trapézovém profilu, bodová perforace, sedák opatřen plastovými záslepkami. Konstrukce ze zinkovaného ocelového plechu opatřena práškovým vypalovacím lakem.

5 M ks Sedáky Forma - štíhlé dřevěné lamely z borového dřeva na ocelových zinkovaných držácích instalovaných na zídku; 2 ocelové konzoly z ocel. plechů tl. 3 a 4 mm opatřené vypalovacím lakem RAL 7037, 5 dřevěných lamel 38,5 x 58 mm + 2 zaoblené lamely 58 x 58 mm, d mm; šroubové spoje z nerezu; váha 22 kg. M 5 15 ks Odpadkový koš čtvercového půdorysu se stříškou r:390x390x940, nosná zinkovaná ocelová kostra opatřená práškovým vypalovacím lakem v odst.9006, oplástěná perforovaným ocelovým plechem tl. 1,5mm (v odst. Ral 7037) - připojení šroubovými spoji z nerezu; vnitřní nádoba z pozinkovaného plechu tl. 0,8 mm o objemu 55 l, kotvení do betonové patky pomocí závitových tyči M 12; váha 38 kg; objem popelníku 0,8 l. M ks Oboustranná osvětlená informační skříňka; Ocelová konstrukce je řešena jako trojdílný výrobek, kde střední část tvoří skříň vitríny a obě krajní části otvíratelné okno vitrín; celá sestava je postavena na

6 dvou robustních nohách; do skříně je vsazena veškerá elektrovýbava tohoto zařízení; dvojice nohou z ocelových profilů, nerezové prvky, kalené sklo (1200 x 1700 mm); kotvení do beton. základu pomocí závitov. tyčí M 12; váha 174 kg. M ks Prosvětlená reklamní vitrína oboustranná - ocelová zinková konstrukce opatřená krycím lakem RAL 7037), svislé boční lišty z hliníku, vodorovné z broušeného nerezu, dveře otvíravé nahoru, kalené sklo.; kotvení do beton. základu pomocí závitov. tyčí M 12; váha 161 kg M 7 1 ks Pítko dovoz Španělsko;materiál - nerezová ocel AISI 316; picí nádržka hliníkovo železná litina; podstavec - vyztužený umělý kámen v barvě žulová šedá; kohoutek chomovaný, vtlačovací mechanismus s časovačem + vodovodní sifon a zastavovací kohoutek; ukovení do betonového základu; hmotnost 190 kg.

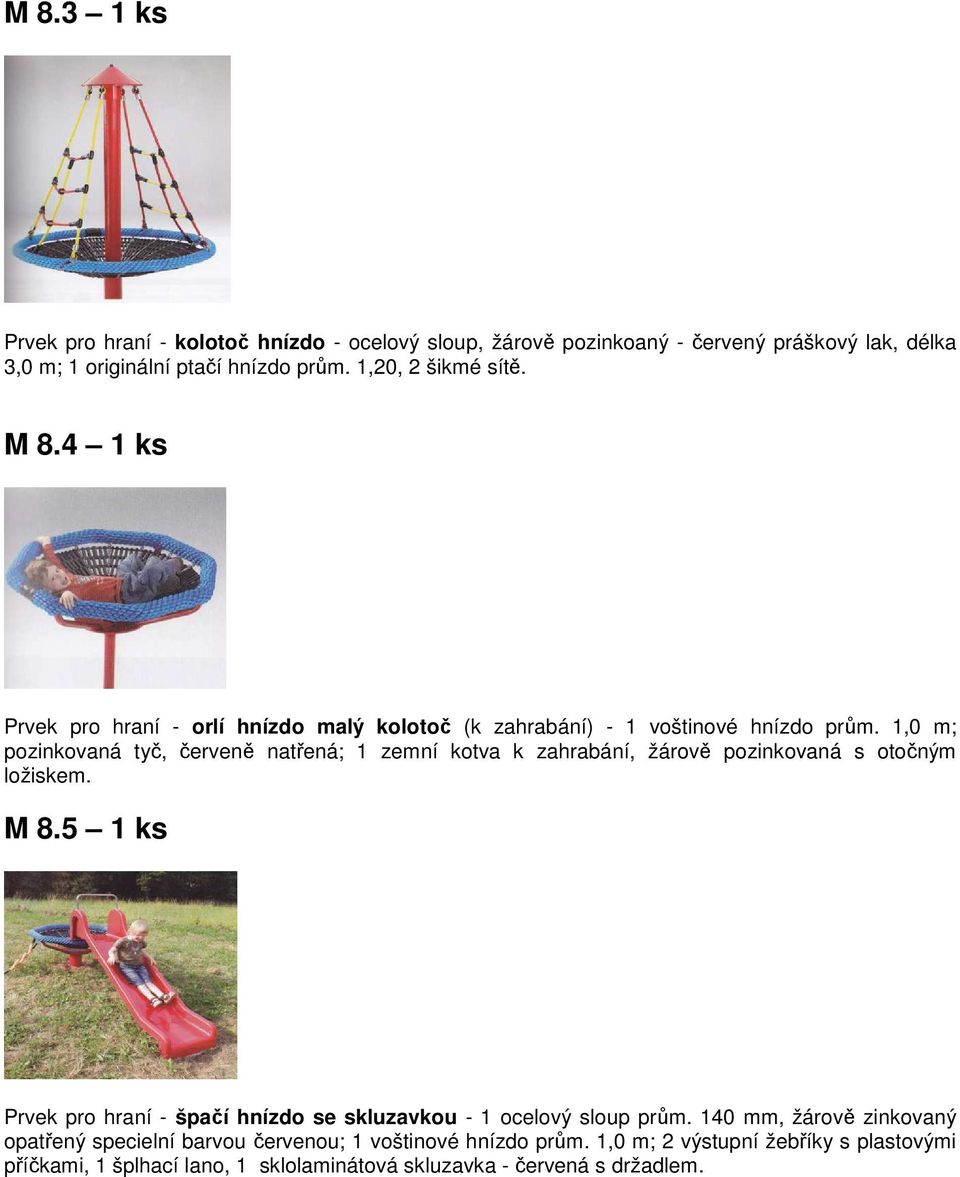

7 M ks Prvek pro hraní - kolotoč hnízdo - ocelový sloup, žárově pozinkoaný - červený práškový lak, délka 3,0 m; 1 originální ptačí hnízdo prům. 1,20, 2 šikmé sítě. M ks Prvek pro hraní - orlí hnízdo malý kolotoč (k zahrabání) - 1 voštinové hnízdo prům. 1,0 m; pozinkovaná tyč, červeně natřená; 1 zemní kotva k zahrabání, žárově pozinkovaná s otočným ložiskem. M ks Prvek pro hraní - špačí hnízdo se skluzavkou - 1 ocelový sloup prům. 140 mm, žárově zinkovaný opatřený specielní barvou červenou; 1 voštinové hnízdo prům. 1,0 m; 2 výstupní žebříky s plastovými příčkami, 1 šplhací lano, 1 sklolaminátová skluzavka - červená s držadlem.

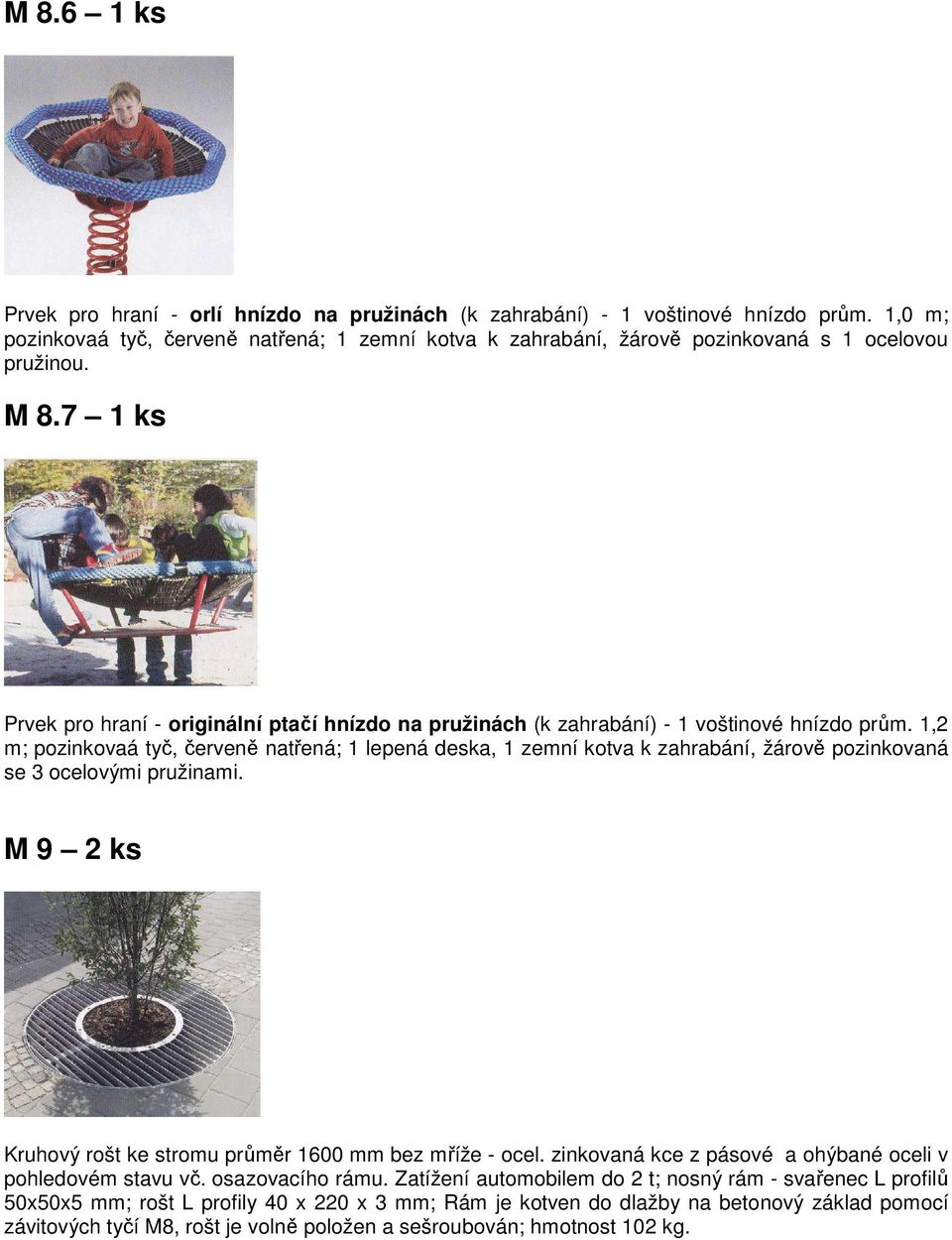

8 M ks Prvek pro hraní - orlí hnízdo na pružinách (k zahrabání) - 1 voštinové hnízdo prům. 1,0 m; pozinkovaá tyč, červeně natřená; 1 zemní kotva k zahrabání, žárově pozinkovaná s 1 ocelovou pružinou. M ks Prvek pro hraní - originální ptačí hnízdo na pružinách (k zahrabání) - 1 voštinové hnízdo prům. 1,2 m; pozinkovaá tyč, červeně natřená; 1 lepená deska, 1 zemní kotva k zahrabání, žárově pozinkovaná se 3 ocelovými pružinami. M 9 2 ks Kruhový rošt ke stromu průměr 1600 mm bez mříže - ocel. zinkovaná kce z pásové a ohýbané oceli v pohledovém stavu vč. osazovacího rámu. Zatížení automobilem do 2 t; nosný rám - svařenec L profilů 50x50x5 mm; rošt L profily 40 x 220 x 3 mm; Rám je kotven do dlažby na betonový základ pomocí závitových tyčí M8, rošt je volně položen a sešroubován; hmotnost 102 kg.

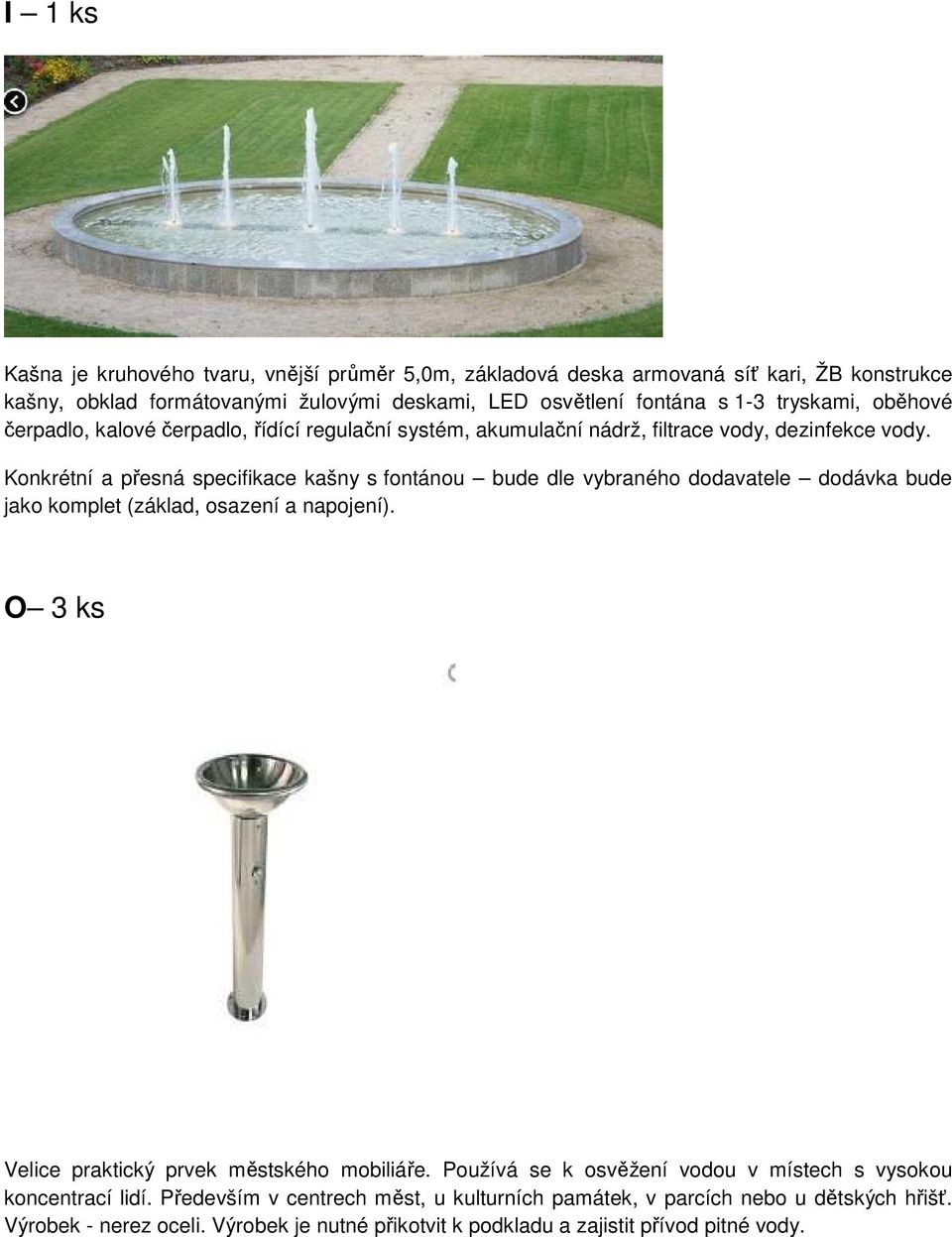

9 I 1 ks Kašna je kruhového tvaru, vnější průměr 5,0m, základová deska armovaná síť kari, ŽB konstrukce kašny, obklad formátovanými žulovými deskami, LED osvětlení fontána s 1-3 tryskami, oběhové čerpadlo, kalové čerpadlo, řídící regulační systém, akumulační nádrž, filtrace vody, dezinfekce vody. Konkrétní a přesná specifikace kašny s fontánou bude dle vybraného dodavatele dodávka bude jako komplet (základ, osazení a napojení). O 3 ks Velice praktický prvek městského mobiliáře. Používá se k osvěžení vodou v místech s vysokou koncentrací lidí. Především v centrech měst, u kulturních památek, v parcích nebo u dětských hřišť. Výrobek - nerez oceli. Výrobek je nutné přikotvit k podkladu a zajistit přívod pitné vody.
