1 Tracer-2210RN / 2215RN Solární regulátor nabíjení Uživatelský manuál Přečtěte si prosím pečlivě tento manuál, než výrobek použijete! Poskytuje důležité informace a rady ohledně instalace, použití, řešení problémů, atd. Dávejte pozor na všechna varování týkající se bezpečnosti. 1

2 Trace-2210RN / 2215RN Solární regulátor nabíjení Napětí systému Nominální proud baterie Nominální proud zátěže Maximální fotovoltanické vstupní napětí** Tracer-2210RN Tracer-2215RN Maximální fotovoltanická vstupní energie 12V systém 24V systém 12 / 24 VDC 20A 20A 100VDC 150VDC 260W 520W ** Napětí panelu by nemělo nikdy přesáhnout maximální fotovoltanické vstupní napětí. To zjistíte z dokumentace k solárnímu panelu. Napětí otevřeného obvodu je definováno nejnižší očekávatelnou okolní teplotou pro umístění systému. 2

3 1 Důležité bezpečnostní informace Tento manuál uchovejte Tento manuál obsahuje důležité bezpečnostní, instalační a provozní informace. Následující symboly jsou v tomto manuálu použity, aby ukázaly potenciální nebezpečné stavy nebo označily důležité bezpečnosti instrukce. Když na tyto symboly narazíte, věnujte jim prosím pozornost. Varování (Warning): označuje potenciálně nebezpečné stavy. Při vykonávání těchto činností buďte extrémně opatrní. Upozornění (Caution): označuje důležité postupy pro bezpečnost a správné fungování regulátoru. Poznámka (Note): označuje postupy nebo funkce, které jsou důležité pro bezpečnost a správné fungování regulátoru. Základní bezpečnostní informace Přečtěte si všechny intrukce a upozornění v manuálu, než začnete s instalací výrobku. V regulátoru nejsou žádné díly, které může opravovat sám uživatel. Nerozebírejte jej, ani se jej nepoukoušejte opravovat. Podle potřeby instalujte externí pojistky/vypínače. Než začnete s instalací nebo nastavováním regulátoru, odpojte prosím solární panel a pojistky/vypínače u baterie. Nedovolte, aby se do regulátoru dostala voda. Ujištěte se, že elektrická zapojení jsou pevná, abyste zabránili tvorbě přílišného tepla z uvolněného spojení. 3

4 2. Základní informace 2.1 Seznámení s výrobkem Děkujeme, že jste si vybrali sérii regulátorů solárního panelu Tracer, která obsahuje nejpokročilejší technologie. Má různé unikátní funkce a snadno se ovládá. Například: Automatické rozpoznání 12/24 V. Vysoce účinné nabíjení série PWM zvyšuje životnost baterie a vylepšuje výkon celého systému. Účinnost peak conversion 97 %, účinnost Tracking 99 %. Velmi rychlé projetí celé I-V křivky, sledovací rychlost několika sekund. Automatické rozpoznání dne a noci. Funkce časovače v možností 1-15 hodin pro pouliční osvětlení. Unikátní dvojí časovač, rozšiřuje flexibilitu systému pouličního osvětlení Kompenzace teploty, opravuje automaticky parametry nabíjení a vybíjení a zvyšuje životnost baterie. Možnost gelové, olověné uzavřené a olověné otevřené baterie. Elektronická ochrana: přebití, přílišné vybití, přetížení a zkrat. Ochrana před obrácenou polaritou baterie a solárního panelu bez poškození komponent. Vynikající design pro přirozené chlazení vzduchem. Rozhraní RJ45 s dálkovým displejem MT-5 pro snadnou kontrolu parametrů ovladačů. Regulátor je určen pro solární systémy nezapojené do rozvodné sítě, zvláště solární panely, a chrání baterii před přebitím od solárního panelu a přílišným vybitím připojenými zařízeními. Proces nabíjení byl optimalizován pro dlouhou životnost baterie a vylepšenou činnost systému. Funkce LVD (low voltage disconnect) zabrání baterii před přílišným vybitím. Ačkoliv je regulátor snadno ovladatelný, přečtěte si prosím tento manuál seznámte se s ním. To vám pomůže používat všechny funkce a vylepšit váš fotovoltanický solární systém. 4

5 2.2 Vlastnosti výrobku Obrázek 2-1Charakteristiky Tracer 1. LED indikátor stavu nabíjení LED indikátor, který ukazuje stav nabíjení a také indikuje, když je napětí baterie vyšší, než přípustné. 2. LED indikátory stavu napětí baterie 3. Teplotní senzor. Měří okolní teplotu a provádí kompenzaci teploty pro nabíjení a vybíjení. 4. Indikátory nastavení. Odpovídající indikátor svítí, při nastavení timer1, timer2 a typu baterie. 5. Digitální LED displej. Zobrazuje pracovní mód a stav. 6. Tlačítko nastavení Nastavení pracovního módu (v manuálním módu zapne/vypne přívod proudu do napájeného zařízení) 7. Terminály solárního panelu Zapojení solárního panelu. 8. Terminály baterie Zapojení baterií. 9. Terminály napájeného zařízení (zátěže) Zapojení napájeného zařízení. 10. Komunikační rozhraní RJ45 Komunikace s dálkovým displejem MT-5. 5

6 2.2 Volitelné příslušenství Dálkový displej (model MT-5) Dálkový digitální displej zobrazuje informace o operaci systému, indikuje chyby, ukazuje záznamy o autodiagnostice. Informace jsou zobrazeny na podsvíceném LCD displeji. Velký číselný displej a ikony se snadno čtou a díky velkým tlačítkům je ovládání jednoduché. Displej lze připevnit na zeď nebo jiný povrch pomocí přiloženého rámečku. MT-5 obsahuje též 2 metry kabelu. MT-5 se připojí k Tracer pomocí portu RJ Instrukce pro instalaci 3.1. Základní poznámky k instalaci Než začnete s instalací, přečtěte si nejprve celý návod na instalaci. Když pracujete s bateriemi, buďte velmi opatrní. Nasaďte si ochranné brýle. Mějte po ruce vodu pro případ mytí nebo čištění kontaktů potřísněných kyselinou z baterie. Používejte izolované nástroje a nepokládejte vedle baterie kovové předměty. Během nabíjení může baterie produkovat výbušné plyny. Zajištěte dostatečné odvětrávání. Neinstalujte výrobek na místa s přímým slunečním světlem nebo na nichž do něj může proniknout voda. Uvolněné a/nebo zkorodované elektrické kabely mohou vytvořit odporové spojení, které roztaví izolaci, spálí okolní materiály nebo dokonce i způsobí požár. Ujistěte se, že jsou spojení pevná a pro zajištění kabelů použijte svorky, aby nevyčuhovaly z přenosných zařízení. Používejte s gelovými, olověnými uzavřenými nebo olověnými otevřenými bateriemi. Propojení s baterií by mělo být napojeno na jeden článek nebo více článků (battery bank). Následující instrukce se vztahují k jednotlivé baterii, ale toto spojení lze aplikovat jak na jednu, tak na skupinu baterií zapojených dohromady v "battery bank". Vyberte systémové kabely podle síly proudu 3A/mm 2. Poznámka: Když regulátor uchycujete, zajistěte volný průchod vzduchu skrze větrací otvory. Nad a pod regulátorem by mělo být kvůli chlazení alespoň 150 mm volného místa. Pokud je namontován v krabičce (enclosure), doporučuje se přidat chlazení. Varování: Nebezpečí výbuchu! Nikdy regulátor neinstalujte v blízkosti s klasickými údržbovými olověnými akumulátory! Neinstalujte na uzavřená místa, kde se můžou nahromadit plyny z baterie. Krok 1: Vyberte místo uchycení Umístěte regulátor na vertikálním povrchu, na který nedopadá přímé sluneční záření, není tam vysoká teplota a voda. Zajistěte dobré odvětrávání. 6

7 Krok 2: Zajistěte dostatek prostoru Umístěte regulátor na místo, kam bude uchycen. Ujistěte se, že je tam dostatek místa pro kabely a proudění vzduchu. Obrázek 3-1 Uchycení a chlazení Krok 3: Vyznačte dírky Tužkou nebo perem vyznačte čtyři dírky pro uchycení regulátoru. Krok 4: Vyvrtejte dírky Odložte regulátor a vyvrtejte čtyři dírky na vyznačených místech. Krok 5: Připevněte regulátor Umístěte regulátor na povrch a srovnejte úchytné dírky s vyvrtanými dírkami z kroku 4. Upevněte regulátor šrouby. 3.2 Zapojení Poznámka: Pro maximální bezpečnost během instalace se řiďte doporučeným pořadím zapojení. Poznámka: Tracer je regulátor s negativním uzemněním. Jakékoliv negativní spojení se solárním panelem nebo zátěží by mělo být uzemněno. Upozornění: Nenapojujte zařízení, která vyžadují více proudu, než může regulátor poskytnout. Upozornění: Ujistěte se, že u přenosných zařízení máte zajištěné všechny kabely. Nezajištěné kabely vytváří volná a odporová spojení, která mohou způsobit nadměrné teplo a/nebo požár. Než připojíte baterii, ujistěte se, že je její napětí vyšší, než 6V, abyste mohli spustit regulátor. Pokud má systém 24 V, ujistěte se, že napětí baterie není nižší, než 18 V. Napětí systému lze rozpoznat, když je kontroler zapnut poprvé. Napojené zařízení by mělo fungovat na stejnosměrný proud (DC) se stejným nominálním napětím jako baterie. Regulátor poskytuje proud skrze napětí baterie. 7

8 Krok 1: Zapojení baterie Varování: Riziko výbuchu nebo požáru! Nikdy nezkratujte pozitivní (+) a negativní (-) pól nebo kabely. Obrázek 3-2 Ukázka zapojení baterie Před připojením baterie změřte napětí baterie. Pro napájení regulátoru musí být přes 9V. Pro 24V musí být napětí vyšší než 18V, aby byla správně detekována 24V baterie. Detekce 12/24V baterie je automatická a kontrola je prováděna pouze při spuštění. Zapojte držák pojistek ne více než 150 mm od pozitivního terminálu baterie. V tuto chvíli ještě nezapojujte baterii. Potvrďte správné zapojení a poté zapněte napájení. Krok 2: Připojení zátěže K výstupu zátěže na Traceru můžete připojit elektronická DC zařízení, která mají stejné nominální napětí jako baterie. Tracer poskytne napětí baterie zátěži. Viz část 4.4 pro více detailů o ovládání zátěže. 8

9 Obrázek 3-3 Zapojení zátěže Připojte pozitivní (+) a negativní (-) část k výstupu zátěže na Traceru, jak vidíte na obrázku výše. V terminálech může být napětí, připojujte opatrně, aby nedošlo ke zkratu. Držák pojistek by měl být připojen sériově na pozitivní (+) nebo negativní (-) straně. Nyní ještě nezapojujte pojistku. Potvrďte, že je spojení správné a zapněte napájení. Pokud zapojení zátěže vede do rozvodné desky, každý obvod zátěže by měl mít vlastní pojistku. Celkový odběr by neměl přesáhnout 20A charakteristiky zátěže. Krok 3: Zapojení solárního panelu Varování: Riziko elektrického rázu! Při manipulaci se zapojením si dávejte pozor. Vysoké napětí výstupu solárních panelů může způsobit zranění. Před instalací zapojení solárních panelů panel zakryjte před sluncem. Tracer může přijmout 12V, 24V nominální solární moduly nezapojené do sítě. Moduly zapojené do sítě lze použít, pokud napětí otevřeného obvodu nepřesáhne maximální hodnotu solárního vstupu. Nominální napětí solárních modulů musí být stejné nebo větší, než nominální napětí baterie. Obrázek 3-4 Zapojení solárního modulu 9

10 Krok 4: Příslušenství (volitelné) Nainstalujte dálkový displej (zakoupíte samostatně), pokud je to potřeba. Pro přesný popis instalace nehlédněte do manuálu k tomuto výrobku. Krok 5: Zkontrolujte zapojení Zkontrolujte zapojení od kroku 1 po krok 4. Potvrďte správnou polaritu na každém spojení. Potvrďte, že je všech šest terminálů utažených. Obrázek 3-5 Přehled zapojení systému Krok 6: Potvrďte, že zapojením vede proud Když je napojen proud z baterie a regulátor se spustí, rozsvítí se zeleně LED indikátor baterie. Pokud se regulátor nezapne nebo se vyskytne chyba u LED indikátoru baterie, poraďte se sekcí 5 pro řešení problémů. 10

11 4 Provoz 4.1 Technologie MPPT Tracer využívá technologie Maximum Power Point Tracking pro získání maxima energie ze solárního panelu. Tento algoritmus je plně automatický a nevyžaduje od vád nastavení. Tracer získá z panelu maximální napětí (Vmp) podle podmínek počasí a zajistí, že bude získána z panelu v průběhu dne maximální energie. Navýšení proudu V mnoha případech technologie MPPT "navýší" proud solárního nabíjení. Například může mít systém 8 Ampér solárního proudu, které proudí do Traceru a 10 Ampér proudu, který proudí do baterie. Tracer nevytváří proud! Buďte ujištěni, že energie proudící do Traceru je stejná jako energie, která z něj vystupuje. Jelikož energie je produktem napětí a proudu (volty x ampéry), následující je pravda*: (1) Energie proudící do Traceru = energie proudící z Traceru (2) Volty dovnitř x Ampéry dovnitř = Volty ven x Ampéry ven * Předpokládáme 100 % účinnosti. Ve skutečnosti se vyskytnou ztráty. Pokud je Vmp solárního modulu vyšší, než napětí baterie, znamená to, že proud baterie musí být podle toho vyšší, než vstupní solární proud, aby vstupní a výstupní energie byly vyvážené. Čím větší je rozdíl mezi maximálním napájecím napětí a napětím baterie, tím větší je navýšení proudu. Navýšení proudu může být podstatné v systémech, kde má solární panel vyšší nominální napětí, než baterie. Výhoda oproti tradičním regulátorům Tradiční regulátory připojují solární panel přímo s baterií, když se dobíjí. To vyžaduje, aby solární modul pracoval v rozsahu napětí, které je pod Vmp modulu. V 12V systému například napětí baterie může mít rozsah od 11 do 15 Vdc, ale Vmp modulu je obvykle kolem 16 nebo 17 V. Na obrázku 4-1 vidíte křívku typického proudu proti výstupnímu napětí pro nominální 12 V modul nezapojený do sítě. Obrázek 4-1 I-V křivka a graf výstupní energie nominálního 12 V solárního modulu 11

12 Vmp panelu je napětí, kde je product proudu a napětí (ampéry x volty) nejvyšší, který padá na "koleno" křivky I-V solárního modulu, jak vidíte na obrázku 4-1. Protože tradiční regulátory neoperují ve Vmp solárních modulů, energie je ztracena, ačkoliv by mohla být využita pro nabíjení baterie a napájení zátěží. Čím větší je rozdíl mezi napětím baterie a Vmp modulu, tím více energie se ztratí. Technologie MPPT bude vždy operovat na Vmp a výsledkem bude méně ztracené energie ve srovnání s tradičnímu regulátory. Podmínky limitující účinnost MPPT Vmp solárního modulu se snižuje, jak se zvyšuje teplota modulu. Ve velmi teplém počasí může být Vmp menší, než napětí baterie. V takové situaci bude získáno velmi málo nebo žádné MPPT ve srovnání s tradičními regulátory. Nicméně systémy s moduly s vyšším nominálním napětím, než má baterie budou mít Vmp panelu vyšší, než napětí baterie. Navíc uspory ve vedení díky sníženému solárnímu proudu učiní MPPT výhodným i v teplém klimatu. 4.2 Informace o nabíjení baterií Obrázek 4-1 Mód nabíjení PWN Nabíjení V této fázi napětí baterie ještě nedosáhlo nejvyššího napětí a 100 % dostupné solární energie je využito k nabíjení baterie. Zvýšení napětí Když se baterie dostatečně nabila, je energie regulována, aby nedošlo k nahromadění přílišného tepla nebo plynů z baterie. Tato fáze trvá 120 minut a poté přejde do fáze fluktuace. Fluktuace Poté, co je baterie plně nabita, regulátor zredukuje napětí baterie na bod fluktuace. Když je baterie plně dobita, nedojde již k žádným dalším chemickým reakcích a všechen proud se nyní změní na teplo a plyn. Poté regulátor zredukuje napětí na fázi fluktuace, nabije se na menší napětí a proud. Sníží teplotu baterie a zabrání tvorbě plynu a současně s tím baterii lehce nabije. Důvodem fáze fluktuace je vyrovnání spotřeby energie, kterou čerpá sám systém, zatímco je udržována kapacita plné baterie. V této fázi může napojené zařízení nadále brát z baterie energii. V případě, že napojené zařízení vyžaduje více energie, než solární systém poskytuje, regulátor nebude nadále schopen udržovat baterii ve fázi fluktuace. Pokud napětí baterie zůstane pod bodem opětovného napojení na zvýšení napětí, regulátor opustí fázi fluktuace a navrátí se do fáze nabíjení. 12

13 Vyrovnání napětí Varování: Riziko výbuchu! Vyrovnávání klasického údržbového akumulátoru může produkovat výbušné plyny, takže je třeba dobré odvětrávání. Poznámka: Poškození vybavení! Vyrovnávání může navýšit napětí baterie na úroveň, která poškozuje citlivá zařízení na stejnosměrný proud (DC). Ujistěte se, že všechna napojená zařízení mají možné vstupní napětí vyšší než bod, při němž se spouští vyrovnávání napětí. Poznámka: Poškození vybavení! Přepětí a nadměrná produkce plynu může poškodit kryt baterie a začít na něm vzlínání. Pokud je vyrovnávání příliš dlouhé nebo s příliš vysokým nábojem, může způsobit poškození. Pořádně si prosím prohlédněte specifika baterie použité v systému. Jisté typy baterií mohou těžit z pravidelného vyrovnávání elektrického náboje, které vyrovnává napětí baterie a dokončuje chemickou reakci. Navyšuje se tím napětí baterie na vyšší hodnoty, než standard, díky čemuž dochází k uvolňování plynů z elektrolytu. Pokud dojde s přílišnému vybití baterie, regulátor automaticky zapne vyrovnávání, které bude v činnosti 120 minut. Vyrovnávání a zvýšení napětí neprobíhají neustále, aby se zamezilo přílišné produkci plynů nebo přehřátí baterie. 4.3 LED indikátory Obrázek 4-3 LED indikátory Indikátor stavu nabíjení Zelená svítí, kdykoliv je k dispozici sluneční světlo pro nabíjení baterie. Zelená rychle bliká, když je v baterii přepětí. Pro řešení problémů se prosím poraďte se sekcí 5. Barva Indikátor Stav nabíjení Zelená Svítí Nabíjí Zelená Bliká Přepětí baterie 13

14 Indikátor stavu baterie Zelená svítí, když je napětí baterie v normálním rozsahu. Zelená bliká, když je baterie plná. Oranžová svítí, když má baterie slabé napětí. Červená svítí, když baterie příliš vybitá. Pro řešení problémů se podívejte do sekce 5. Barva Indikátor Stav baterie Zelená Svítí Normální stav Zelená Bliká Plná Oranžová Svítí Nízké napětí Červená Svítí Příliš vybitá Zobrazení přepětí článku Pokud solární vstup napětí otevřeného obvodu (Voc) přesáhne maximální hodnotu, panel zůstane odpojený, dokud Voc nespadne zpět pod maximální hodnotu. Barva Indikace Stav Červená LED displej zobrazí "P" Přepětí Zobrazení přílišného proudu článku Pokud proud solárního vstupu přesáhne maximum, panel bude automaticky odpojen. Barva Indikace Stav Červená LED displej zobrazí "C" Přepětí LED indikátor stavu zátěže Pokud je proud napojeného zařízení 1,25násobek stanoveného proudu po 60 sekund nebo 1,5násobek stanoveného proudu po 5 sekund (přetížení), nebo dojde ke zkratu připojeného zařízení, indikátor baterie začne červeně blikat. Pro řešení problémů se prosím podívejte do sekce 5. Barva LED Stav zařízení Červená Indikátor baterie červeně bliká Přetížení nebo zkrat 14

15 4.4 Nastavení činnosti Funkce dvojitého časovače Základní nastavení délky noci je 10 hodin. Regulátor se může naučité délku noci podle délky předchozí noci a přizpůsobit se různým ročním obdobím. Nicméně mu to zabere nějaký čas. Poznámka: Když je čas vypnutí na časovači 2 nastaven později, než je doba východu slunce, regulátor vypne výstup při východu slunce. Nastavení módu činnosti napájeného zařízení 1. Od soumraku do úsvitu (Dusk to Dawn) Když napětí solárního článku klesne při soumraku pod NTTV (Night Time Threshold Voltage - práh napětí nočního času), regulátor rozpozná startovní napětí a s desetiminutovým zpožděním zapne napojené zařízení. Když napětí solárního článku stoupne při úsvitu nad DTTV (Day Time Threshold Voltage - práh napětí denního času), regulátor rozpozná startovní napětí a s desetiminutovým zpožděním vypne napojené zařízení. 2. Rozsvíceno + časovač (Light ON + Timer) Když napětí solárního panelu klesne při soumraku pod NTTV, regulátor rozpozná startovní napětí a s desetiminutovým zpožděním zapne napojené zařízení. Zařízení bude zapnuto po několik hodin, které nastavíte přes digitální LED elektronku. Regulátor má funkci dvojího časovače. Viz tabulka Testovací mód Tento mód je stejný jako od soumraku do úsvitu, pouze bez desetiminutového zpoždění, když regulátor rozpozná spouštěcí napětí. Když má napětí pod spouštěcím, regulátor zapne napojené zařízení, pokud nad, vypne ho. Testovací mód umožňuje snadnou kontrolu instalace systému. 4. Manuální mód Tento mód slouží pro ruční zapnutí a vypnutí napájeného zařízení. 15

16 Nastavení pracovního módu napojeného zařízení Obrázek 4-4 Nastavení pracovního módu Stiskněte jednou tlačítko nastavení a indikátory se začnou přepínat mezi časovačem 1, časovačem 2 a typem baterie. Když svítí indikátor časovače 1, stiskněte tlačítko nastavení na déle než 5 sekund, dokud nezačne blikat digitální LED displej. Poté stiskněte tlačítko nastavení, dokud se neobjeví vámi chtěné číslo. Nastavení je u konce, když toto číslo přestane blikat. Nastavení časovače 2 je stejné, jako časovače 1, pouze musí svítit indikátor časovače 2. Timer1 (časovač 1) Vypnuto Od soumraku do úsvitu, připojené zařízení svítí celou noc 0 Zařízení bude svítit 1 hodinu po 10 minutách prodlevy po západu slunce 1 Zařízení bude svítit 2 hodiny po 10 minutách prodlevy po západu slunce 2 Zařízení bude svítit 3 hodiny po 10 minutách prodlevy po západu slunce 3 Zařízení bude svítit 4 hodiny po 10 minutách prodlevy po západu slunce 4 Zařízení bude svítit 5 hodin po 10 minutách prodlevy po západu slunce 5 Zařízení bude svítit 6 hodin po 10 minutách prodlevy po západu slunce 6 Zařízení bude svítit 7 hodin po 10 minutách prodlevy po západu slunce 7 Zařízení bude svítit 8 hodin po 10 minutách prodlevy po západu slunce 8 Zařízení bude svítit 9 hodin po 10 minutách prodlevy po západu slunce 9 Zařízení bude svítit 10 hodin po 10 minutách prodlevy po západu slunce 10 Zařízení bude svítit 11 hodin po 10 minutách prodlevy po západu slunce 11 Zařízení bude svítit 12 hodin po 10 minutách prodlevy po západu slunce 12 Zařízení bude svítit 13 hodin po 10 minutách prodlevy po západu slunce 13 Zařízení bude svítit 14 hodin po 10 minutách prodlevy po západu slunce 14 Zařízení bude svítit 15 hodin po 10 minutách prodlevy po západu slunce 15 Testovací mód 16 Mód ON/OFF 17 Číslo na LED n 16

17 Timer2 (časovač 2) Vypnuto Číslo na LED Zařízení bude zapnuto na 1 hodinu před úsvitem 1 Zařízení bude zapnuto na 2 hodiny před úsvitem 2 Zařízení bude zapnuto na 3 hodiny před úsvitem 3 Zařízení bude zapnuto na 4 hodiny před úsvitem 4 Zařízení bude zapnuto na 5 hodin před úsvitem 5 Zařízení bude zapnuto na 6 hodin před úsvitem 6 Zařízení bude zapnuto na 7 hodin před úsvitem 7 Zařízení bude zapnuto na 8 hodin před úsvitem 8 Zařízení bude zapnuto na 9 hodin před úsvitem 9 Zařízení bude zapnuto na 10 hodin před úsvitem 10 Zařízení bude zapnuto na 11 hodin před úsvitem 11 Zařízení bude zapnuto na 12 hodin před úsvitem 12 Zařízení bude zapnuto na 13 hodin před úsvitem 13 Zařízení bude zapnuto na 14 hodin před úsvitem 14 Zařízení bude zapnuto na 15 hodin před úsvitem 15 Poznámka: Pokud je časovač 1 nastaven na od úsvitu do soumraku (0), testovací mód (16) nebo mód ON/OFF (17), časovač 2 je zablokovaný n Nastavení typu baterie Když svítí indikátor nastavení typu baterie, stiskněte tlačítko na déle než 5 sekund, dokud nezačne LED blikat. Poté stiskněte tlačítko nastavení a číalo se bude opakovat od 1 do 3, dokud se neobjeví číslo, které potřebujete. Typ baterie Zobrazené číslo Bezúdržbový akumulátor 1 Gelový akumulátor 2 Klasický údržbový akumulátor 3 17

18 5 Ochrana, řešení problémů a údržba 5.1 Ochrana Zkrat panelu V případě zkratu jej odstraňte. Přepětí panelu V tomto případě zůstane panel odpojený, dokud napětí neklesne pod maximum. Přílišný proud panelu V případě této události bude panel automaticky odpojen. Přetížení napojeného zařízení Když proud napájeného zařízení překročí maximální stanovený proud, regulátor zařízení odpojí. Přetížení musí být odstraněno opětovným zavedením proudu nebo tlačítkem nastavení. Zkrat napojeného zařízení Plná ochrana proti zkratu. Po jednom automatickém pokusu o opětovné propojení musí být závada odstraněna opětovným zavedením proudu nebo tlačítkem nastavení. Obrácená polarita Plná ochrana před obrácenou polaritou baterie, regulátor nebude nijak poškozen. Pro obnovení normální činnosti opravte zapojení. Poškozený lokální teplotní senzor Pokud je teplotní senzor zkratovaný nebo poškozený, regulátor bude nabíjet nebo vybíjet při základní teplotě 25 C, aby ochránil baterii před poškozením přebitím nebo přílišným vybitím. Krátkodobé vysoké napětí Fotovoltanika je chráněna před krátkodobým vysokým napětím. V místech s častými bouřkami se doporučuje přidat další externí ochranu. 5.2 Řešení problémů Řešení problémů Tabulka 5-1 Problém Možné důvody Řešení problému LED indikátor nabíjení je během dne, když svítí na fotovoltanický článek slunce, vypnutý Zelený LED indikátor nabíjení rychle bliká. Červený LED indikátor baterie je oranžový Fotovoltanický článek je odpojený Napětí baterie je vyšší, než napětí pro odpojení kvůli přepětí (OVD) Baterie má nízké napětí. Zkontrolujte, zda fotovoltanický článek a baterie jsou správně zapojené. Zkontrolujte, zda není napětí baterie příliš vysoké. Odpojte solární panel. Když je výstup napojeného zařízení normální, stav LED indikátoru se vrátí do normálu, jakmile dojde k plnému nabití. 18

19 LED indikátor baterie je červený Baterie je příliš vybitá. Když regulátor automaticky odpojí výstup, stav LED indikátoru se vrátí do normálu, jakmile dojde v plnému nabití. LED displej zobrazí "P" Přepětí panelu Zkontrolujte, zda parametry panelu odpovídají regulátoru. Po klesnutí pod maximum se opět připojí. LED displej zobrazí "C" Přílišný proud panelu Zkontrolujte, zda parametry panelu odpovídají regulátoru podle parametrů regulátoru pro výběr fotovoltanických parametrů Indikátor baterie červeně bliká Přetížení nebo zkrat Snižte prosím přísun energie do napojeného zařízení a jednou stiskněte tlačítko. Regulátor obnoví činnost po třech sekundách. Když nastane první zkrat, regulátor automaticky obnoví činnost po deseti sekundách. Když dojde k druhému zkratu, stiskněte tlačítko. Regulátor obnoví činnost po třech sekundách. 5.3 Údržba Následující prohlídka a údržba se doporučuje pro správnou funkci regulátoru alespoň dvakrát ročně. Zkontrolujte, zda je regulátor pevně uchycen a je v čistém a suchém prostředí. Zkontrolujte, že proudění vzduchu a ventilace kolem regulátoru nejsou zablokované. Z větracích otvorů odstraňte špínu a cizí předměty. Zkontrolujte všechny vodiče, abyste se ujistili, že není poškozena izolace slunečním zářením, opotřebením třením, suchem, hmyzem, hlodavci atd. V případě nutnosti poškozené vodiče opravte nebo vyměňte. Upevněte všechny terminály. Hledejte uvolněná, rozbitá nebo spálená spojení. Zkontrolujte, že digitální LED displej splňuje požadavky. Dávejte pozor na jakékoliv problémy nebo hlášení chyb. V případě nouze proveďte korekci. Ujistěte se, že všechny komponenty systému jsou pevně a správně uzemněny. Ujistěte se, že terminály nejsou zkorodované, nemají poškozenou izolaci, vysokou teplotu 19

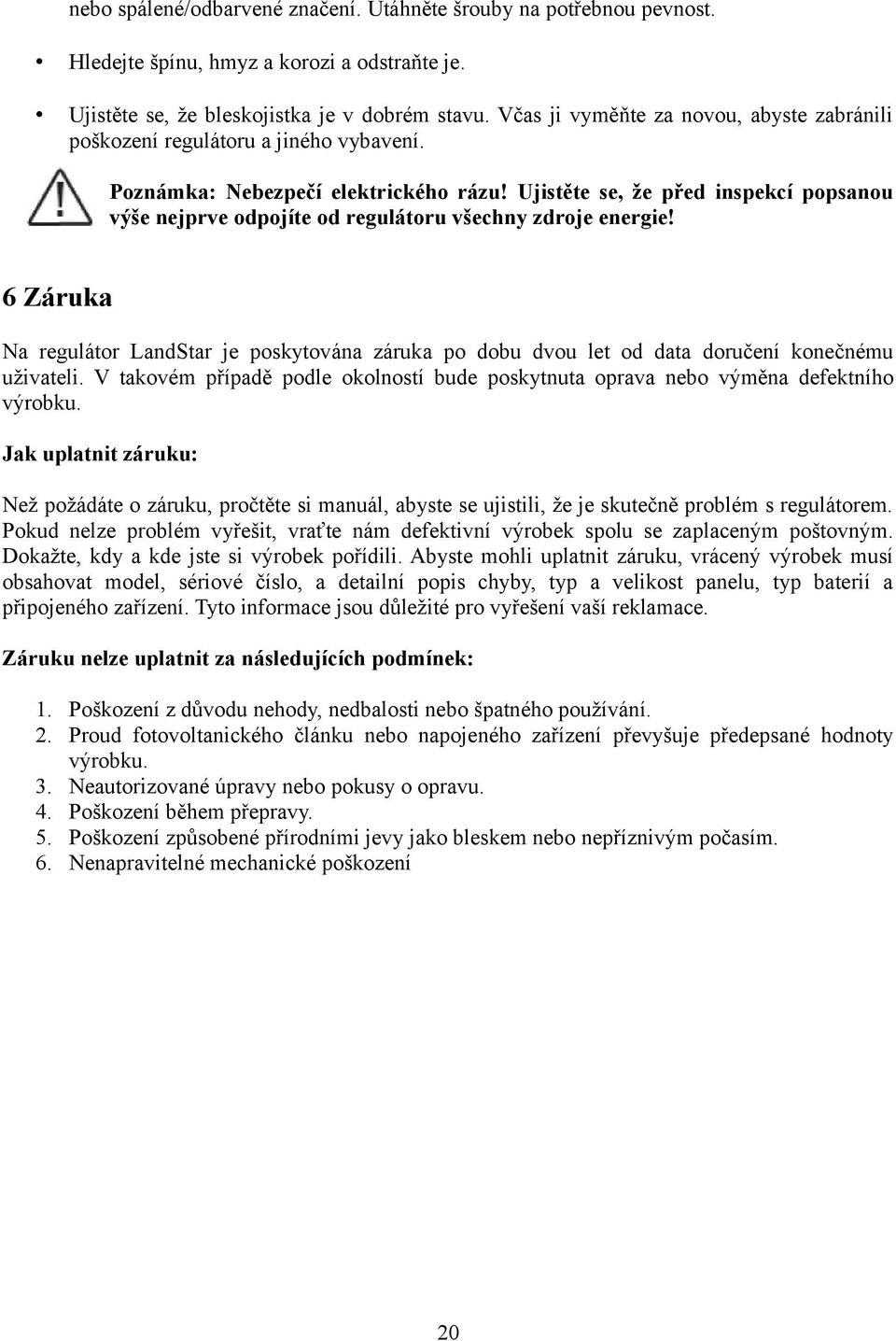

20 nebo spálené/odbarvené značení. Utáhněte šrouby na potřebnou pevnost. Hledejte špínu, hmyz a korozi a odstraňte je. Ujistěte se, že bleskojistka je v dobrém stavu. Včas ji vyměňte za novou, abyste zabránili poškození regulátoru a jiného vybavení. Poznámka: Nebezpečí elektrického rázu! Ujistěte se, že před inspekcí popsanou výše nejprve odpojíte od regulátoru všechny zdroje energie! 6 Záruka Na regulátor LandStar je poskytována záruka po dobu dvou let od data doručení konečnému uživateli. V takovém případě podle okolností bude poskytnuta oprava nebo výměna defektního výrobku. Jak uplatnit záruku: Než požádáte o záruku, pročtěte si manuál, abyste se ujistili, že je skutečně problém s regulátorem. Pokud nelze problém vyřešit, vraťte nám defektivní výrobek spolu se zaplaceným poštovným. Dokažte, kdy a kde jste si výrobek pořídili. Abyste mohli uplatnit záruku, vrácený výrobek musí obsahovat model, sériové číslo, a detailní popis chyby, typ a velikost panelu, typ baterií a připojeného zařízení. Tyto informace jsou důležité pro vyřešení vaší reklamace. Záruku nelze uplatnit za následujících podmínek: 1. Poškození z důvodu nehody, nedbalosti nebo špatného používání. 2. Proud fotovoltanického článku nebo napojeného zařízení převyšuje předepsané hodnoty výrobku. 3. Neautorizované úpravy nebo pokusy o opravu. 4. Poškození během přepravy. 5. Poškození způsobené přírodními jevy jako bleskem nebo nepříznivým počasím. 6. Nenapravitelné mechanické poškození 20

21 7 Technické specifikace Popis Nominální napětí systému Předepsaný proud baterie Maximální napětí baterie Parametr 12/24VDC autodetekce 20A 32V Maximální napětí solárního vstupu Tracer-2210RN 100VDC Tracer-2215RN 150VDC Maximální vstupní energie panelu Spotřeba* Pokles napětí v obvodu při nabíjení Pokles napětí v obvodu při vybíjení Komunikace 12V / 260W 24V / 520W 10mA (24V) 0.26V 0.15V TTL232 / 8pin RJ45 * Nabíjení a vybíjení uzavřeného obvodu, LED diplej vypnutý, dálkový displej odpojený. Parametry baterie (při teplotě 25 C) Parametry Nastavení nabíjení baterie Gelová Bezúdržbová Údržbová Napětí pro odpojení při přepětí 16V; x2/24v 16V; x2/24v 16V; x2/24v Limit napětí nabíjení 15.5V; x2/24v 15.5V; x2/24v 15.5V; x2/24v Opětovné připojení po přepětí 15V; x2/24v 15V; x2/24v 15V; x2/24v Napětí při vyrovnávání V; x2/24v 14.8V; x2/24v Napětí při zvýšení napětí 14.2V; x2/24v 14.4V; x2/24v 14.6V; x2/24v Napětí při fluktuaci 13.8V; x2/24v 13.8V; x2/24v 13.8V; x2/24v Opětovného připojení zvýšení napětí 13.2V; x2/24v 13.2V; x2/24v 13.2V; x2/24v Opětovné připojení po nízkém napětí 12.6V; x2/24v 12.6V; x2/24v 12.6V; x2/24v Opětné připojení po varování před nízkým napětím 12.2V; x2/24v 12.2V; x2/24v 12.2V; x2/24v Varování před nízkým napětí 12V; x2/24v 12V; x2/24v 12V; x2/24v Napětí pro odpojení kvůli nízkému napětí 11.1V; x2/24v 11.1V; x2/24v 11.1V; x2/24v Limitní napětí pro vybíjení 10.8V; x2/24v 10.8V; x2/24v 10.8V; x2/24v Trvání vyrovnávání hodiny 2 hodiny Trvání zvýšení 2 hodiny 2 hodiny 2 hodiny 21

22 Parametry prahových hodnot napětí Popis NTTV (Night Time Threshold Voltage - práh napětí nočního času) DTTV (Day Time Threshold Voltage - práh napětí denního času) Parametr 5V; x2/24v 6V; x2/24v Kompenzace teploty Popis Koeficient kompenzace teploty (TEMPCO)* Parametr -30mV/ C/12V (25 C ref) * Kompenzace při vyrovnávání, zvýšení napětí, fluktuaci a nízkém napětí, při němž dochází k odpojení. Parametry prostředí Tabulka 7-5 Parametry prostředí Parametr Pracovní teplota Skladovací teplota Vlhkost Izolace Nadmořská výška -35 C až +55 C -35 C až +80 C 10%-90% NC IP m Mechanické parametry Tabulka 7-6 Mechanický parametr Parametr Rozměry Rozměry pro namontování Velikost dírky pro namontování 169 x 118 x 83 mm 160 x 80 mm Ø5 Terminál 10mm 2 Čistá váha 0.95kg Konečné znění manuálu patří výrobci. Jsou možné změny znění bez předchozího upozornění! 22

23 Křivka účinnosti konverze Intenzita osvětlení: 1000W/m² Teplota: 25 C Tracer-2210RN: 1. Solární modul MPP napětí (17V) / nominální napětí systému (12V) 2. Solární modul MPP napětí (34V) / nominální napětí systému (12V) 23

24 3. Solární modul MPP napětí (68V) / nominální napětí systému (12V) 4. Solární modul MPP napětí (34V) / nominální napětí systému (24V) 24

25 5. Solární modul MPP napětí (68V) / nominální napětí systému (24V) 25

26 Rozměry Číslo verze: V6.0 26
