Pøed montáží jakékoliv jednotky VX by mìla být ovìøena hmotnost každé sekce z ovìøeného výkresu jednotky.

Transkript

1 Baltimore Aircoil TYPOVÁ ØADA VX Instrukce pro montáž a instalaci Úvod Jednotky typové øady VX by se mìly montovat a instalovat tak, jak je uvedeno v této brožuøe.tyto postupy by mìly být peèlivì proèteny pøed aktuálním provádìním, aby se všichni pracovníci seznámili s postupy, které je nutno dodržovat a aby zajistili, že veškeré potøebné zaøízení bude k dispozici na pracovišti. Umístìte výrobní štítek jednotky na konec pøípojky jednotky a zaznamenejte typové èíslo pro pøípad hledání informací. Chladicí vìže jsou oznaèeny VXT, odpaøovací kondenzátory VXC, a prùmyslové chladièe kapalin VXI. Pøesvìdèete se, že máte k dispozici kopii ovìøeného výkresu jednotky pro pøípad potøeby informací. Nemáte-li kopii tohoto výkresu nebo potøebujete-li další informace o jednotce, spojte se s místním zástupcem B. A. C.. Jeho jméno a èíslo telefonu je uvedeno na štítku na konci pøípojky Vaší jednotky. KONTROLA JEDNOTKY PØED MONTÁŽÍ Když je jednotka dodána na pracovištì, mìla by se peèlivì zkontrolovat, aby se pøed podpisem dodacího listu ovìøilo, že byly všechny potøebné položky dodány bez jakéhokoliv poškození pøi dodávce. Zkontrolovány by mìly být tyto díly: Øemenice a øemeny Ložiska Ložiskové stojany Elektromotory ventilátoru Obìžná kola a høídele ventilátorù Smáèená plocha výplnì (VXT) Trubkové svazky (VXC a VXI) Systém rozvodu vody Filtry Sestava plovákového ventilu Odluèovaèe Vnitøní a vnìjší plochy Rùzné položky: Úplný seznam uvnitø obálky, pøipojené k jednìm ze vstupních dvíøek a oznaèené Pro montéra udává, které rùzné díly, jako je tìsnìní, technické vybavení a položky pøíslušenství jsou zahrnuty do dodávky a kde jsou zabaleny. Døíve než zaènete s montáží jednotky, pøesvìdèete se, že byly z vany vyjmuty všechny rùzné položky. HMOTNOSTI JEDNOTKY Pøed montáží jakékoliv jednotky VX by mìla být ovìøena hmotnost každé sekce z ovìøeného výkresu jednotky. POZNÁMKA: Tyto hmotnosti jsou pouze pøibližné a mìly by být potvrzeny vážením pøed zvedáním, jestliže nosnost zvedacího zaøízení, které je k dispozici, pøedstavuje jen malou rezervu z hlediska bezpeènosti.

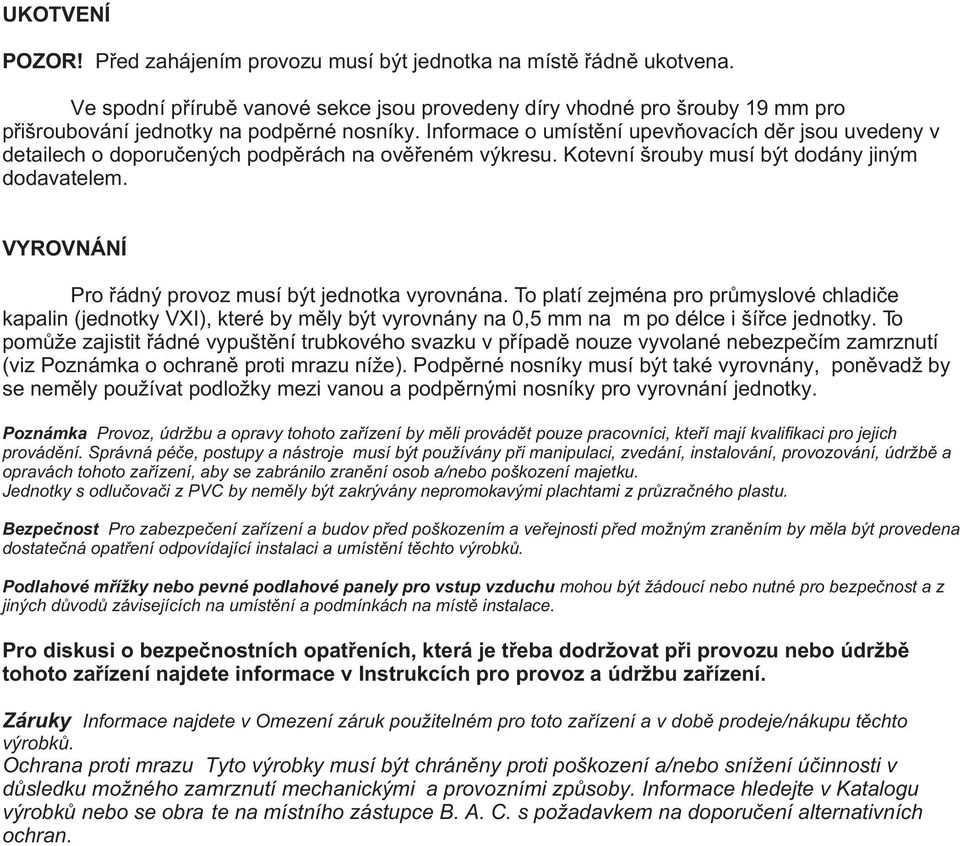

2 UKOTVENÍ POZOR! Pøed zahájením provozu musí být jednotka na místì øádnì ukotvena. Ve spodní pøírubì vanové sekce jsou provedeny díry vhodné pro šrouby 19 mm pro pøišroubování jednotky na podpìrné nosníky. Informace o umístìní upevòovacích dìr jsou uvedeny v detailech o doporuèených podpìrách na ovìøeném výkresu. Kotevní šrouby musí být dodány jiným dodavatelem. VYROVNÁNÍ Pro øádný provoz musí být jednotka vyrovnána. To platí zejména pro prùmyslové chladièe kapalin (jednotky VXI), které by mìly být vyrovnány na 0,5 mm na m po délce i šíøce jednotky. To pomùže zajistit øádné vypuštìní trubkového svazku v pøípadì nouze vyvolané nebezpeèím zamrznutí (viz Poznámka o ochranì proti mrazu níže). Podpìrné nosníky musí být také vyrovnány, ponìvadž by se nemìly používat podložky mezi vanou a podpìrnými nosníky pro vyrovnání jednotky. Poznámka Provoz, údržbu a opravy tohoto zaøízení by mìli provádìt pouze pracovníci, kteøí mají kvalifikaci pro jejich provádìní. Správná péèe, postupy a nástroje musí být používány pøi manipulaci, zvedání, instalování, provozování, údržbì a opravách tohoto zaøízení, aby se zabránilo zranìní osob a/nebo poškození majetku. Jednotky s odluèovaèi z PVC by nemìly být zakrývány nepromokavými plachtami z prùzraèného plastu. Bezpeènost Pro zabezpeèení zaøízení a budov pøed poškozením a veøejnosti pøed možným zranìním by mìla být provedena dostateèná opatøení odpovídající instalaci a umístìní tìchto výrobkù. Podlahové møížky nebo pevné podlahové panely pro vstup vzduchu mohou být žádoucí nebo nutné pro bezpeènost a z jiných dùvodù závisejících na umístìní a podmínkách na místì instalace. Pro diskusi o bezpeènostních opatøeních, která je tøeba dodržovat pøi provozu nebo údržbì tohoto zaøízení najdete informace v Instrukcích pro provoz a údržbu zaøízení. Záruky Informace najdete v Omezení záruk použitelném pro toto zaøízení a v dobì prodeje/nákupu tìchto výrobkù. Ochrana proti mrazu Tyto výrobky musí být chránìny proti poškození a/nebo snížení úèinnosti v dùsledku možného zamrznutí mechanickými a provozními zpùsoby. Informace hledejte v Katalogu výrobkù nebo se obra te na místního zástupce B. A. C. s požadavkem na doporuèení alternativních ochran.

3 MONTÁŽ Pro zjednodušení a instalace je vìtšina jednotek VX dodávána v sekcích, které tvoøí sestava vana- ventilátor a jedna nebo vìtší poèet skøíòových sekcí. Nìkteré menší jednotky se dodávají plnì smontované. Viz Obr. 1 pro další identifikaci tìchto sekcí. VAROVÁNÍ: Pokud není jednotka dodána plnì smontovaná, musí být sestava vana-ventilátor a skøíòové komponenty montovány oddìlenì. Nikdy nesestavujte jednotku pøed zvedáním, ponìvadž vytvoøená uchycení pro zvedání nejsou konstruována pro zvedání hmotnosti celé smontované jednotky. Správný sled krokù pøi montáži jednotek je zvednout sekci vana-ventilátor a usadit ji na místo, pøiložit na vanu tìsnìní v místì, kde bude usazena skøíò (skøínì), a pak zvednout skøíò (skøínì) a usadit na místo. U plnì smontované jednotky je potøebné jen jedno zvednutí. Uchycení pro zvedání jsou vytvoøena na všech sekcích. Aby se zabránilo poškození sekce, musí se použít délky odpovídající plné šíøce sekce, vložené mezi zvedací lana. Kdykoliv vzniká nebezpeèí, je doporuèeno použití bezpeènostních vázacích prostøedkù. Tabulky jednotek na stránkách 2 a 3 uvádìjí výhodné zpùsoby pro každou sekci jakékoliv jednotky VX. Pomocí informací z tabulek a dalších instrukcí uvedených na stránkách 4 až 8 mùže být montáž jednotky VX provedena rychle takto : V pøíslušné tabulce najdìte èíslo typu jednotky, která má být smontována. V øádku typu uvedeného èísla jsou v tabulce uvedeny tyto údaje: typ a poèet sekcí, které mají být smontovány; zpùsob vany s potøebnou délkou a minimální pøípustnou svislou vzdáleností od závìsných ok ke zvedacímu háku; zpùsob tìsnìní; zpùsob skøínì s délkou a minimální vzdáleností ; a správný zpùsob umístìní ocelového odluèovaèe. Namontujte sekci vana-ventilátor zpùsobem uvedeným v tabulkách jednotek. Pøedtím, než budete pokraèovat další operací, pøišroubujte sekci pevnì k ocelové podpìøe. Pøiložte tìsnìní na pøíruby tam, kde mají být usazeny skøínì. V tabulkách jednotek opìt vyhledejte informaci o správném zpùsobu. Namontujte skøíòovou sekci (sekce) zpùsobem uvedeným v tabulkách jednotek, který zajiš uje správné vyrovnání montážních dìr se sekcí vana-ventilátor. Namontujte volitelné pøíslušenství na výtlaku použitím stejného zpùsobu jako u skøíòové sekce, zajiš ujícího správné vyrovnání montážních dìr se skøíòovou sekcí. Dokonèete detaily koneèného sestavení uvedené na stranì 7. Informaci o správném usazení ocelových odluèovaèù najdete v tabulkách jednotek. Informace o volitelných tlumièích na sání najdete v instrukcích pro sestavení / výkresu zaslaném oddìlenì v obálce Pro montéra. CASING = SKØÍÒ PAN-FAN = VANA-VENTILÁTOR

4 CHLADICÍ VÌŽE SEKCE VANA-VENTILÁTOR SKØÍÒOVÁ SEKCE Umístìní ocelového ÈÍSLO TYPU van skøíní tìsnìní odluèovaèe VXT-10 až 25 Plnì smontovaná A S VXT-30 až 45 Plnì smontovaná A S VXT C H L S VXT-65 + VXT-70 Plnì smontovaná A S VXT-75 + VXT C H L S VXT-95 Plnì smontovaná A S VXT-105 až C H L S VXT-150 až C H M S VXT-N215 až N C H M U VXT-N310 až N C H M U VXT-N430 až N C J M U VXT-315 až C H M U VXT-470 až C H M U VXT-630 až C J M U VXT-870 až D K M U VXT-1260 až C J M U VXT-1740 až D K M U VXT-2520 až C J M U VXT_3480 až D K M U ODPAØOVACÍ KONDENZÁTORY SEKCE VANA-VENTILÁTOR SKØÍÒOVÁ SEKCE Umístìní ocelového ÈÍSLO TYPU van skøíní tìsnìní odluèovaèe VXC-14, 18, 36, 45 Plnì smontovaný B S VXC-25, 28, 52 až C H O S VXC-72 až C H N S VXC-150 až C H N S VXC-C220 až C C H N S VXC-C235 až C C H N S VXC-221 až C H N S VXC-S288 až S C H N S VXC-S403 až S C H N S VXC-S576 až S C J N S VXC-S806 až S D J N S VXC-357 až C H N S VXC-562 až C H N S VXC-714, 798, C J N S VXC-1124,1240, D J N S VXC-495 a C H N S VXC-715, 772, C H N S VXC-990 a C J N S VXC-1430 až D J N S PRÙMYSLOVÉ CHLADIÈE KAPALIN SEKCE VANA-VENTILÁTOR SKØÍÒOVÁ SEKCE Umístìní ocelového odluèovaèe ÈÍSLO TYPU van skøíní tìsnìní VXI-9-1 VXI-18-0,-1 Plnì smontované B S VXI-27-1 VXI-9-2, -3; 18-2, C H O S VXI-27-2, C H N S VXI-36-2, -3 - VXI-50-2, -3, C H N S VXI-70-2, -3, C H N S VXI-95-2, -3, C H N S VXI-145-1, -2, -3, C H N S VXI-190-2, -3, C J N S VXI-290-1, -2, -3, D J N S VXI-180-2, -3, C H N S VXI-360-2, -3, D J N S VXI-144-2, -3, C H N S VXI-215-1, -2, -3, C H N S VXI-288-2, -3, C J N S VXI-430-1, -2, -3, D J N S

5 ZPÙSOBY MONTÁŽE SEKCE VANA-VENTILÁTOR 1. Sekce vana-ventilátor. Pøišroubujte sekci bezpeènì k ocelové podpìøe pøed pokraèováním v montáži dalším krokem. A B C D SPREADER = ROZPÌRKA SAFETY SLINGS RECOMMENDED = BEZPEÈNOSTNÍ VÁZACÍ PROSTØEDKY DOPORUÈENY SPREADER = ROZPÌRKA SPREADER = ROZPÌRKA SPREADER = ROZPÌRKA SAFETY SLING RECOMMENDED = BEZPEÈNOSTNÍ VÁZACÍ PROSTØEDEK DOPORUÈEN

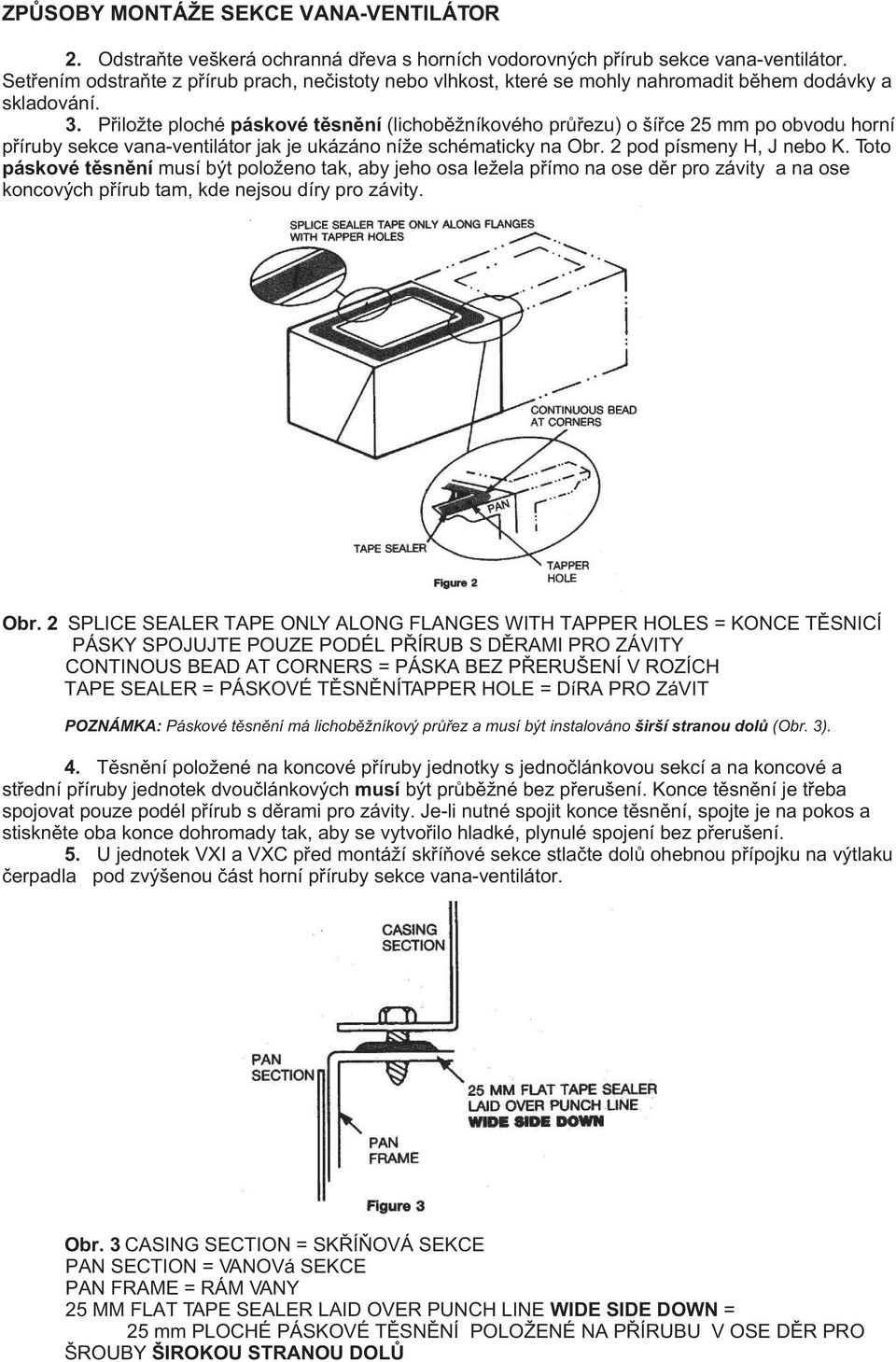

6 ZPÙSOBY MONTÁŽE SEKCE VANA-VENTILÁTOR 2. Odstraòte veškerá ochranná døeva s horních vodorovných pøírub sekce vana-ventilátor. Setøením odstraòte z pøírub prach, neèistoty nebo vlhkost, které se mohly nahromadit bìhem dodávky a skladování. 3. Pøiložte ploché páskové tìsnìní (lichobìžníkového prùøezu) o šíøce 25 mm po obvodu horní pøíruby sekce vana-ventilátor jak je ukázáno níže schématicky na Obr. 2 pod písmeny H, J nebo K. Toto páskové tìsnìní musí být položeno tak, aby jeho osa ležela pøímo na ose dìr pro závity a na ose koncových pøírub tam, kde nejsou díry pro závity. Obr. 2 SPLICE SEALER TAPE ONLY ALONG FLANGES WITH TAPPER HOLES = KONCE TÌSNICÍ PÁSKY SPOJUJTE POUZE PODÉL PØÍRUB S DÌRAMI PRO ZÁVITY CONTINOUS BEAD AT CORNERS = PÁSKA BEZ PØERUŠENÍ V ROZÍCH TAPE SEALER = PÁSKOVÉ TÌSNÌNÍTAPPER HOLE = DíRA PRO ZáVIT POZNÁMKA: Páskové tìsnìní má lichobìžníkový prùøez a musí být instalováno širší stranou dolù (Obr. 3). 4. Tìsnìní položené na koncové pøíruby jednotky s jednoèlánkovou sekcí a na koncové a støední pøíruby jednotek dvouèlánkových musí být prùbìžné bez pøerušení. Konce tìsnìní je tøeba spojovat pouze podél pøírub s dìrami pro závity. Je-li nutné spojit konce tìsnìní, spojte je na pokos a stisknìte oba konce dohromady tak, aby se vytvoøilo hladké, plynulé spojení bez pøerušení. 5. U jednotek VXI a VXC pøed montáží skøíòové sekce stlaète dolù ohebnou pøípojku na výtlaku èerpadla pod zvýšenou èást horní pøíruby sekce vana-ventilátor. Obr. 3 CASING SECTION = SKØÍÒOVÁ SEKCE PAN SECTION = VANOVá SEKCE PAN FRAME = RÁM VANY 25 MM FLAT TAPE SEALER LAID OVER PUNCH LINE WIDE SIDE DOWN = 25 mm PLOCHÉ PÁSKOVÉ TÌSNÌNÍ POLOŽENÉ NA PØÍRUBU V OSE DÌR PRO ŠROUBY ŠIROKOU STRANOU DOLÙ

7 U jednotek s více než jednou skøíòovou sekcí instalujte zbývající skøíòové sekce stejným postupem jako u první. Ovšem, instalujete-li dvì nebo více skøíní na sekci vana-ventilátor, musí být tìsnìní položeno na obì pøíèné pøíruby. (Viz schématické náèrtky pod písmeny J a K.) 1. Položte 25 mm široké ploché páskové tìsnìní na osu dìr pro šrouby. 2. Položte 25 mm široké páskové tìsnìní na osu pøíèných pøírub. SCREW HOLE CENTERLINE = OSA DÌR PRO ŠROUBY ZPÙSOB MONTÁŽE SKØÍNÌ 6. Po položení tìsnìní na pøíruby sekce vana-ventilátor odstraòte ližinu skøínì. Zvednìte skøíòovou sekci a umístìte ji nad sekcí vana-ventilátor tak, aby pøíruby skøínì byly asi 50 mm nad sekcí vana-ventilátor. Zabraòte kývání skøínì, aby se nepoškodilo tìsnìní. 7. Vložte prùbìžné trny do ètyø rohových dìr pro šrouby ve skøíòové sekci (viz Obr. 4). Pokraèujte pomalu ve spouštìní skøíòové sekce, a pøitom udržujte souosost dìr v pøírubách obou sekcí, dokud skøíòová sekce nedosedne na sekci vana-ventilátor. 8. Použijte závitoøezných šroubù 5/16 a zašroubujte rohové šrouby skøíòovou sekcí a do sekce vana-ventilátor. Postupujte od rohù ke støedu a pokraèujte v instalaci šroubù, pøièemž používejte prùbìžných trnù pro zajištìní souososti dìr pro šrouby v pøírubách obou sekcí. 9. U jednotek VXI a VXC zajistìte ohebnou hadici, která spojuje horní a dolní èást výtlaèného potrubí èerpadla tím, že použijete dodaných pøíchytek pro hadici Odstraòte veškeré døevìné vyztužení kolem odluèovaèù nebo skøínì (skøíní).

8 L, M, NSPREADER = ROZPÌRKA VOLITELNÉ PØÍSLUŠENSTVÍ NA VÝTLAKU 11. Volitelné pøíslušenství na výtlaku jako jsou kuželovitá víka, pevná uzavírací hradítka, tlumièe hluku pro výtlak, chladièe pøehøátých par, trubkové svazky pro zpìtné využití tepla a/nebo vstupní komory mùže být namontováno: informace o posloupnosti krokù pøi instalaci najdete v potvrzené tiskovinì k jednotce, postupy pro montáž tìsnìní jsou tytéž jako pro skøíòovou sekci. DETAILY KONEÈNÉHO SESTAVENÍ UMÍSTÌNÍ ODLUÈOVAÈE (Platí pouze pro volbu ocelového odluèovaèe) S, U AIR DISCHARGE = VÝSTUP VZDUCHU AIR INLET = PØÍVOD VZDUCHU

9 12. UMÍSTÌNÍ ODLUÈOVAÈÙ Zkontrolujte umístìní sekcí ocelového odluèovaèe na vrcholu jednotky ve srovnání s umístìním uvedeným v Tabulkách jednotek na stranách 2 a 3. Sekce odluèovaèù jsou opatøeny lícovací znaèkou pro usnadnìní jejich správného umístìní. 13. KONTROLA Pøed spuštìním musí být provedeny dále uvedené servisní práce, které jsou podrobnì popsány v Manuálu pro provoz a údržbu. Zkontrolujte celkový stav jednotky. Zkontrolujte ventilátory, elektromotory,ložiska, pohony, pojistné prstence, a øemeny z hlediska stavu a vyrovnání. Namažte všechna ložiska a zbavte je starého maziva. Zkontrolujte rozprašovací trysky a sekci pro pøenos tepla. Zkontrolujte ventil pøídavné vody a hladinu vody v jímce. Zkontrolujte ventilátory a møížky na vstupu vzduchu z hlediska možných pøekážek. Vyèistìte a propláchnìte jímku a filtr. Správné postupy pøi spouštìní a plánovitá periodická údržba prodlouží životnost zaøízení a zajistí bezporuchový výkon, pro který je jednotka konstruována. 14. INSTALACE VYPOUŠTÌCÍHO POTRUBÍ U jednotek VXI a VXC provozovaných se vzdálenou jímací nádrží a u VXT jednotek nainstalujte vypouštìcí potrubí s ventilem mezi stoupacím výtlaèným potrubím cirkulaèního èerpadla systému a vhodným odvodòovacím kanálem. Umístìte vypouštìcí potrubí v té èásti stoupacího potrubí, která vypouští vodu, když je èerpadlo mimo provoz. U jednotek VXI a VXC, které jsou vybaveny cirkulaèním èerpadlem instalovaným ve výrobním závodì, je do dodávky zahrnuto vypouštìcí potrubí s ventilem. Vypouštìcí ventil by mìl být vždy otevøen, je-li jednotka v provozu, není-li rychlost vypouštìní automaticky øízena systémem pro úpravu vody. Doporuèené rychlosti vypouštìní je možno najít v Manuálu pro provoz a údržbu. 15. OCHRANA PROTI ZAMRZNUTÍ Tyto výrobky musí být chránìny proti poškození a/nebo snížení úèinnosti vlivem možného zamrznutí mechanickými a provozními zpùsoby. Informace najdete v Katalogu výrobkù nebo se mùžete obrátit na místního zástupce B. A. C. s požadavkem na doporuèení alternativní ochrany. 7
