1 NOVÁ KONCEPCE DVEŘÍ NOVÁ KONCEPCIA DVERÍ

2 Obsah O značce O značke Obsah O značce... 3 O značke... 3 SKUPINA a... 4 SKUPINA a... 4 SKUPINA b... 6 SKUPINA b... 6 SKUPINA c... 8 SKUPINA c... 8 SKUPINA d SKUPINA d SKUPINA e SKUPINA e Nástěnný posuvný systém Nástenný posuvný systém Posuvný systém do stěny Posuvný systém do steny Kostrukce křídla Konštrukcia krídla Konstantní zárubeň konštantná zárubňa Regulovaná zárubeň regulovaná zárubňa DOPLŇKY DOPLNKY Montážní rozměry dveří Montážne rozmery dverí Vzorník barev VZORKY FARIEB VERTE je značka dveří která byla vytvořena na základě nejnovějších trendů v oblasti interiérového designu. Mnohaleté zkušenosti nám pomohly vytvořit moderní kolekce, které reflektují aktuální potřeby trhu. Využitím nejnovějších technologických postupů a vysoké kvalitě použitých materiálů, jsme docílili kvalitního produktu, který splňuje vysoké nároky na provedení. Atributem kolekce, na který je potřeba upozornit, je použití inovační technologie: obvodové pokrytí produktu. Spojení materiálu je prakticky pro uživatele neviditelné a to z důvodu umístění spoje do vnitřní části polodrážky. Díky užití této technologie je estetický efekt mnohonásobně větší a hrany dveří jsou odolnější na mechanické poškození. Vytvořením kolekce dveří VERTE jsme brali v potaz, aby všechny části dveří, speciálně doplňkový sortiment byl nejen kompatibilní, ale také estetickým ztvárněním výrobku. Každá modelová skupina výrobků je osobitou rodinnou, v rámci které nabízíme křídla s různým stupněm prosklení a s různým uložením výplní a skel. Dali jsme tím k dispozici možnost přizpůsobení křídel jednotlivým typům interiéru např. koupelna, šatní prostor, pokoj apod. Do bezrámových křídel, v moderní stylizaci, jsme ideálně spasovali zárubně s rovnou hranou a šířkou krycí lišty ve velikosti 8 cm. V nabídce rovněž naleznete dveře dvoukřídlé včetně posuvných systémů, které jsou velmi populární a doporučované architekty, hlavně v interiérech kde není možnost užití standardních otočných dveří. Doporučujeme dveře značky VERTE jako výrobky které prezentují nejvyšší jakost výroby a bezproblémové užívání. VERTE je značka dverí ktorá bola vytvorená na základe najnovších trendov v oblasti interiérového designu. Mnohoročné skúsenosti nám pomohli vytvoriť modernú kolekciu, ktorá reflektuje aktuálne potreby trhu. Použitím najnovších technologických postupov a vysokej kvalite použitých materiálov sme docielili kvalitný produkt, ktorý spĺňa vysoké nároky na prevedenie. Atribútom kolekcie, na ktorý je treba upozorniť, je použitie inovačnej technológie: obvodové pokrytie výrobku. Spojenie materiálu je prakticky pre užívateľa neviditeľné z dôvodu umiestnenia spoja do vnútornej časti polodrážky. Vďaka použitiu tejto technológie je estetický efekt mnohonásobne väčší a hrany dverí sú odolnejšie na mechanické poškodenie. Vytvorením kolekcie dverí VERTE sme brali v úvahu, aby všetky časti dverí, špeciálne doplnkový sortiment bol nielen kompatibilný, ale tiež estetickým stvárnením výrobku. Každá modelová skupina výrobkov je osobnou rodinou, v rámci ktorej ponúkame krídla s rôznym stupňom presklenia a s rôznym uložením výplne a skiel. Dali sme tým k dispozícii možnosť prispôsobiť krídla jednotlivým typom interiéru napr. kúpeľňa, šatníkový priestor, izba a pod. Do bezrámových krídiel, v modernom designe, sme ideálne prispôsobili zárubne s rovnou hranou a krycou lištou širokou 8 cm. V ponuke taktiež nájdeme dvere dvojkrídlové kde nie je možnosť použitia štandardných otočných dverí. Doporučujeme dvere značky VERTE ako výrobky ktoré prezentujú najvýšiu akosť výroby a bezproblémové užívanie. 2 3

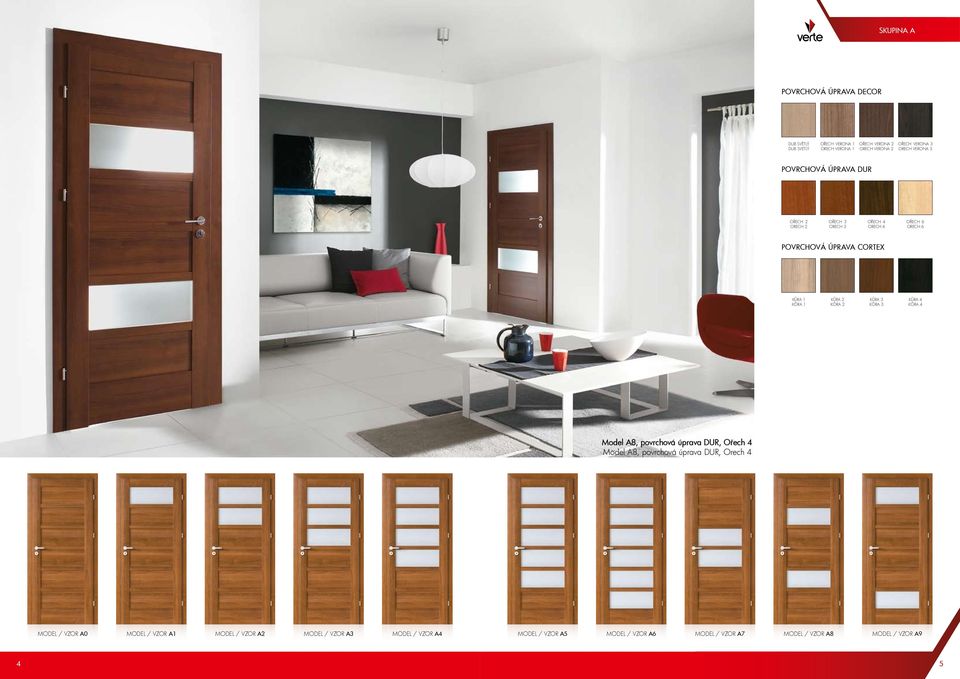

3 Skupina a povrchová úprava decor Dub světlý Dub svetlý Ořech verona 1 Orech verona 1 Ořech verona 2 Orech verona 2 Ořech verona 3 Orech verona 3 povrchová úprava dur Ořech 2 Orech 2 Ořech 3 Orech 3 Ořech 4 Orech 4 Ořech 6 Orech 6 povrchová úprava cortex Kůra 1 Kôra 1 Kůra 2 Kôra 2 Kůra 3 Kôra 3 Kůra 4 Kôra 4 Model A8, povrchová úprava DUR, Ořech 4 Model A8, povrchová úprava DUR, Orech 4 model / vzor A0 model / vzor A1 model / vzor A2 model / vzor A3 model / vzor A4 model / vzor A5 model / vzor A6 model / vzor A7 model / vzor A8 model / vzor A9 4 5

4 SkupinA a povrchová úprava decor Dub světlý Dub svetlý Ořech verona 1 Orech verona 1 Ořech verona 2 Orech verona 2 Ořech verona 3 Orech verona 3 povrchová úprava dur Ořech 2 Orech 2 Ořech 3 Orech 3 Ořech 4 Orech 4 Ořech 6 Orech 6 povrchová úprava cortex Kůra 1 Kôra 1 Kůra 2 Kôra 2 Kůra 3 Kôra 3 Kůra 4 Kôra 4 Model B3, povrchová úprava DUR, Ořech 3 Model B3, povrchová úprava DUR, Orech 3 model / vzor B0 model / vzor B1 model / vzor B2 model / vzor B3 model / vzor B4 model / vzor B5 model / vzor B6 model / vzor B7 6 7

5 Skupina C povrchová úprava decor Dub světlý Dub svetlý Ořech verona 1 Orech verona 1 Ořech verona 2 Orech verona 2 Ořech verona 3 Orech verona 3 povrchová úprava dur Ořech 2 Orech 2 Ořech 3 Orech 3 Ořech 4 Orech 4 Ořech 6 Orech 6 povrchová úprava cortex Kůra 1 Kôra 1 Kůra 2 Kôra 2 Kůra 3 Kôra 3 Kůra 4 Kôra 4 Model C2 a C0, povrchová úprava DUR, Ořech 2 Model C2 a C0, povrchová úprava DUR, Orech 2 model / vzor C0 model / vzor C1 model / vzor C2 model / vzor C3 model / vzor C4 model / vzor C5 8 9

6 Skupina D povrchová úprava decor Dub světlý Dub svetlý Ořech verona 1 Orech verona 1 Ořech verona 2 Orech verona 2 Ořech verona 3 Orech verona 3 povrchová úprava dur Ořech 2 Orech 2 Ořech 3 Orech 3 Ořech 4 Orech 4 Ořech 6 Orech 6 povrchová úprava cortex Kůra 1 Kôra 1 Kůra 2 Kôra 2 Kůra 3 Kôra 3 Kůra 4 Kôra 4 Model D7, povrchová úprava DUR, Ořech 4 Model D7, povrchová úprava DUR, Orech 4 model / vzor D0 model / vzor D1 model / vzor D2 model / vzor D3 model / vzor D4 model / vzor D5 model / vzor D6 model / vzor D

7 SkupinA E povrchová úprava decor Dub světlý Dub svetlý Ořech verona 1 Orech verona 1 Ořech verona 2 Orech verona 2 Ořech verona 3 Orech verona 3 povrchová úprava dur Ořech 2 Orech 2 Ořech 3 Orech 3 Ořech 4 Orech 4 Ořech 6 Orech 6 povrchová úprava cortex Kůra 1 Kôra 1 Kůra 2 Kôra 2 Kůra 3 Kôra 3 Kůra 4 Kôra 4 Model E1, povrchová úprava CORTEX, Kůra 2 Model E1, povrchová úprava CORTEX, Kôra 2 model / vzor E0 model / vzor e1 model / vzor e2 model / vzor e3 model / vzor e

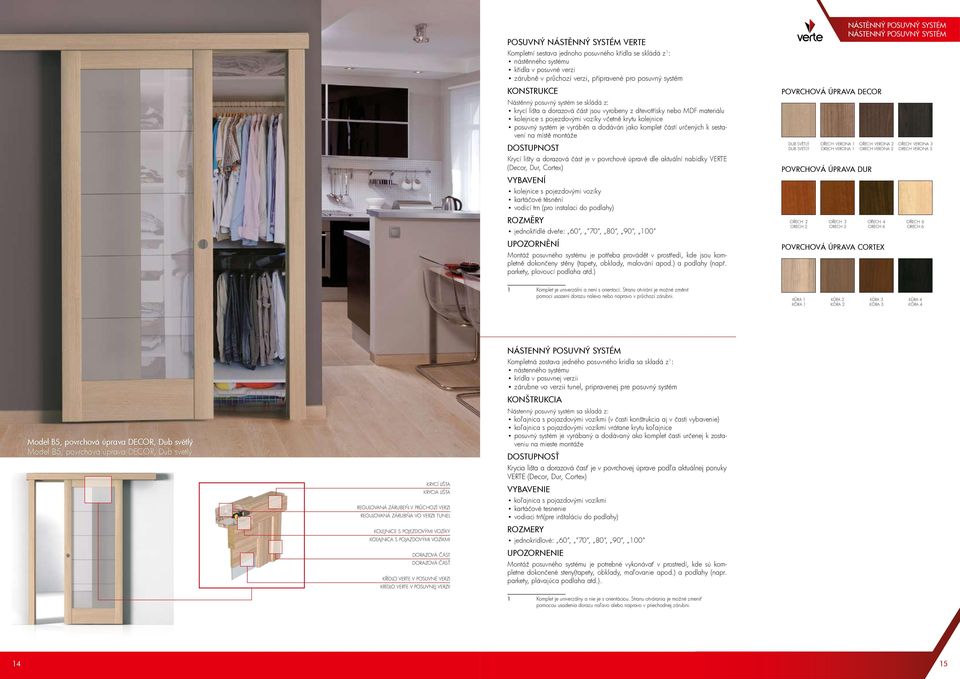

8 system presuwny naścienny POSUVNÝ NÁSTĚNNÝ SYSTÉM VERTE Kompletní sestava jednoho posuvného křídla se skládá z 1 : nástěnného systému křídla v posuvné verzi zárubně v průchozí verzi, připravené pro posuvný systém Konstrukce Nástěnný posuvný systém se skládá z: krycí lišta a dorazová část jsou vyrobeny z dřevotřísky nebo MDF materiálu kolejnice s pojezdovými vozíky včetně krytu kolejnice posuvný systém je vyráběn a dodáván jako komplet částí určených k sestavení na místě montáže DOSTUPNOST Krycí lišty a dorazová část je v povrchové úpravě dle aktuální nabídky VERTE (Decor, Dur, Cortex) VYBAVENÍ kolejnice s pojezdovými vozíky kartáčové těsnění vodící trn (pro instalaci do podlahy) Rozměry jednokřídlé dveře: 60, 70, 80, 90, 100 UPOZORNĚNÍ Montáž posuvného systému je potřeba provádět v prostředí, kde jsou kompletně dokončeny stěny (tapety, obklady, malování apod.) a podlahy (např. parkety, plovoucí podlaha atd.) povrchová úprava decor Dub světlý Dub svetlý Ořech 2 Orech 2 Ořech verona 1 Orech verona 1 povrchová úprava dur Ořech 3 Orech 3 Ořech verona 2 Orech verona 2 Ořech 4 Orech 4 povrchová úprava cortex Nástěnný posuvný systém Nástenný posuvný systém Ořech verona 3 Orech verona 3 Ořech 6 Orech 6 1 Komplet je univerzální a není s orientací. Stranu otvírání je možné změnit pomocí usazení dorazu nalevo nebo napravo v průchozí zárubni. Kůra 1 Kôra 1 Kůra 2 Kôra 2 Kůra 3 Kôra 3 Kůra 4 Kôra 4 Model B5, povrchová úprava DECOR, Dub světlý Model B5, povrchová úprava DECOR, Dub svetlý krycí lišta krycia lišta regulovaná zárubeň v průchozí verzi regulovaná zárubňa vo verzii tunel kolejnice s pojezdovými vozíky koľajnica s pojazdovými vozíkmi dorazová část dorazová časť křídlo VERTE v posuvné verzi krídlo VERTE v posuvnej verzii Nástenný posuvný systém Kompletná zostava jedného posuvného krídla sa skladá z 1 : nástenného systému krídla v posuvnej verzii zárubne vo verzii tunel, pripravenej pre posuvný systém Konštrukcia Nástenný posuvný systém sa skladá z: koľajnica s pojazdovými vozíkmi (v časti konštrukcia aj v časti vybavenie) koľajnica s pojazdovými vozíkmi vrátane krytu koľajnice posuvný systém je vyrábaný a dodávaný ako komplet časti určenej k zostaveniu na mieste montáže DOSTUPNOSŤ Krycia lišta a dorazová časť je v povrchovej úprave podľa aktuálnej ponuky VERTE (Decor, Dur, Cortex) VYBAVENIE koľajnica s pojazdovými vozíkmi kartáčové tesnenie vodiaci trň(pre inštaláciu do podlahy) Rozmery jednokrídlové: 60, 70, 80, 90, 100 UPOZORNENIE Montáž posuvného systému je potrebné vykonávať v prostredí, kde sú kompletne dokončené steny(tapety, obklady, maľovanie apod.) a podlahy (napr. parkety, plávajúca podlaha atd.). 1 Komplet je univerzálny a nie je s orientáciou. Stranu otvárania je možné zmeniť pomocou usadenia dorazu naľavo alebo napravo v priechodnej zárubni

9 system presuwny wewnątrzścienny Posuvný systém do stěny VERTE Kompletní sestava posuvného systému do stěny se skládá z: 1 systému do stěny VERTE křídla v posuvné verzi Posuvný systém do stěny VERTE Posuvný systém do steny VERTE Konstrukce Posuvný systém VERTE do zdi se skládá z: konstrukční kazety do zdi včetně pojezdových doplňků zárubně vyrobené z dřevotřísky nebo MDF materiálu posuvný systém je vyráběn a dodáván jako komplet částí určených k sestavení na místě montáže povrchová úprava decor DOSTUPNOST zárubeň je dostupná v povrchové úpravě dle aktuální nabídky VERTE (Decor, Dur, Cortex) kazeta a kolejnice jsou vyrobeny z pozinkovaného plechu pojezdové vozíky jsou kovové Dub světlý Dub svetlý Ořech verona 1 Orech verona 1 povrchová úprava dur Ořech verona 2 Orech verona 2 Ořech verona 3 Orech verona 3 VYBAVENÍ konstrukční kazeta kolejnice s pojezdovými vozíky kartáčové protiprachové těsnění vodící trn (montáž do podlahy) zárubeň montážní spojky Rozměry jednokřídlé: 60, 70, 80, 90, 100 dvoukřídlé: 60+60, 70+70, 80+80, 90+90, Ořech 2 Orech 2 Ořech 3 Orech 3 Ořech 4 Orech 4 povrchová úprava cortex Ořech 6 Orech 6 UPOZORNĚNÍ Montáž posuvného systému je potřeba provádět v prostředí, kde jsou kompletně dokončeny stěny (tapety, obklady, malování apod.) a podlahy (např. parkety, plovoucí podlaha atd.) Kůra 1 Kôra 1 Kůra 2 Kôra 2 Kůra 3 Kôra 3 Kůra 4 Kôra 4 1 Systém je připraven pro montáž do sádro-kartónové příčky o tloušťce 125 mm. Posuvný systém do steny VERTE Kompletná zostava posuvného systému do steny sa skladá z: systému do steny VERTE 1 dverného krídla v posuvnej verzii Model D7, povrchová úprava DECOR, Ořech Verona 3 Model D7, povrchová úprava DECOR, Orech Verona 3 Konštrukcia Posuvný systém VERTE do steny sa skladá z: konštrukčná kazeta s koľajnicou a pojazdovými vozíkmi zárubne vyrobenej z drevotriesky alebo MDF materiálu posuvný systém je vyrábaný a dodávaný ako komplet časti určených k zostaveniu na mieste montáže DOSTUPNOSŤ zárubňa je dostupná v povrchovej úprave podľa aktuálnej ponuky VERTE (Decor, Dur, Cortex) kazeta a koľajnice sú vyrobené z pozinkovaného plechu pojazdové vozíky sú kovové konstrukční kazeta s kolejnicí a pojezdovými vozíkyi konštrukčná kazeta s koľajnicou a pojazdovými vozíkmi křídlo v posuvné verzi krídlo v posuvnej verzii VYBAVENIE konštrukčná kazeta koľajnice s pojazdovými vozíkmi kartáčové protiprachové tesnenie vodiaci tŕň (montáž do podlahy) zárubňa montážne spojky protiprachové těsnění protiprachové tesnenie křídlo v posuvné verzi krídlo v posuvnej verzii zárubeň posuvného systému do stěny zárubňa posuvného systému do steny Rozmery jednokrídlové: 60, 70, 80, 90, 100 dvojkrídlové: 60+60, 70+70, 80+80, 90+90, UPOZORNENIE Montáž posuvného systému je potrebné vykonávať v prostredí, kde sú kompletne dokončené steny (tapety, obklady, maľovanie apod.) a podlahy (napr. parkety, plávajúca podlaha). 1 Systém je pripravený pre montáž do sádrokartónovej priečky o hrúbke 125 mm 16 17

10 KONSTRUKCE KŘÍDLA KONŠTRUKCIA KRÍDLA Konstrukce křídla Konstrukce křídla VERTE: rámovo-desková konstrukce polo-drážkový systém systém bez zasklívacích lišt vertikální rámy (šíře 40 mm) a horizontální (35 mm) jsou vyrobeny z MDF materiálu, výplň tvoří desky (o tloušťce 8 mm) rovněž vyrobené z MDF materiálu, dále konstrukci tvoří matné tvrzené sklo o tl. 4 mm, které je uloženo v konstrukci křídla pomocí bezbarvého U-těsnění, jenž zároveň plní anti-vibrační funkci. pro spojení MDF-ky s materiálem povrchové úpravy, je použito velmi kvalitního pojiva, díky kterému získáme výrobek s vysokou trvanlivostí a odolností na teplotní rozdíly včetně vlhkosti v interiéru DOSTUPNOST Všechny části křídla jako rám, deskové výplně jsou pokryty syntetickým materiálem (Decor, Dur, Cortex) Hrany křídla všechny hrany křídla jsou vyrobeny s profilem hranatým na rám křídla je aplikována povrchová úprava obvodově tato nová technologie nám umožňuje dosáhnut perfektního vzhledu a užitkovosti výrobku v polodrážce (vertikální rámy) nejsou viditelné žádné materiálové spoje, navíc spodní a horní hrana křídla je chráněná před vlhkostí horní hrany vertikálních rámů jsou vyhotoveny metodou Touchwood přetisk v barvě křídla, spodní hrany ošetřeny proti vlhkosti speciálním vodo-odpudivým přípravkem křídla VERTE tvoří komplet s fixní nebo regulovanou zárubní VERTE (v posuvné verzi je komplet s posuvným systémem do zdi nebo na stěnu VERTE) VYBAVENÍ osazený zámek, rozteč 72x55 mm, dostupný ve variantách: pro běžný klíč, pro cylindrickou vložku, pro WC sadu nebo bez návrtu pro klíč tři čepové závěsy se závitem ve zlaté nebo stříbrné barvě (dveřní část závěsu) ventilační výřez ve spodní části dveří ventilační otvory v barvě křídla (1 nebo 2 řady) příprava pro zkrácení křídla max. 30 mm, spodní hranu křídla je nezbytné po zkrácení ošetřit vodo-odpudivým prostředkem Dodatečná řešení dvoukřídlé se skládají z kompletu aktivního křídla (standard) a dále pasivního křídla (vybaveného proti-plechem zámku, dvě zarážky), pro celý komplet je nutné objednat zárubeň pro dvoukřídlé dveře posuvné křídlo bezpolodrážkové, vybavené úchytkou (oválnou nebo kulatou); za příplatek je možnost dodání hákové zámkové sady), v dolním rámu je vyfrézovaná drážka pro vodící trn, která je v souladu s posuvnými systémy do zdi a na stěnu Rozměry jednokřídlé: 60 1, 70, 80, 90, 100 dvoukřídlé: (libovolná kombinace rozměrů pro dvoukřídlé dveře) 1 Model E.2, není dostupný v rozměru 60. KONŠTRUKCIA KRÍDLA Konštrukcia krídla VERTE: rámovo-dosková konštrukcia polodrážkovy systém systém bez zasklievacích líšt vertikálne rámy (šírka 40 mm) a horizontálne (35 mm) sú vyrobené z MDF materiálu, výplň tvoria dosky (o hrúbke 8 mm) taktiež vyrobené z MDF materiálu, ďalej konštrukciu tvorí tvrdené sklo o hrúbke 4 mm, ktoré je uložene v konštrukcii krídla pomocou bezfarebného U-tesnenia, ktoré zároveň plní antivibračnú funkciu pre spojenie MDF-ky s materiálom povrchovej úpravy, je použité veľmi kvalitné spojivo, vďaka ktorému získame výrobok s vysokou trvanlivosťou a odolnosťou na teplotné rozdiely vrátane vlhkosti v interiéru DOSTUPNOSŤ Všetky časti krídla ako rám, doskové výplne sú pokryté syntetickým materiálom (Decor, Dur, Cortex) Hrany krídla na rám krídla je aplikovaná povrchová úprava obvodovo táto nová technológia nám umožňuje dosiahnuť estetický vzhľad a úžitkovosť výrobku v polodrážke (vertikálne rámy) nie sú viditeľné žiadne materiálové spoje, naviac spodná a horná hrana krídla je chránená pred vlhkosťou horné hrany vertikálneho rámu sú vyhotovené metódou Touchwood pretlač vo farbe krídla, spodné hrany ošetrené proti vlhkosti špeciálnym vodo odpudivým prípravkom krídla VERTE tvoria komplet s fixnou alebo regulovanou zárubňou VERTE (v posuvnej verzii je komplet s posuvným systémom do steny alebo na stenu VERTE) VYBAVENIE osadený zámok, rozteč 72x55 mm, dostupný vo variantoch: pre bežný kľuč, pre cylindricku vložku, pre WC sadu alebo bez otvoru na kľúč tri čapové závesy so závitom v zlatej alebo striebornej farbe (dverná časť závesu) ventilačný výrez v spodnej časti dverí ventilačné otvory vo farbe krídla (1 alebo 2 rady) príprava pre skátenie krídla max. 30 mm, spodnú hranu krídla je potrebné po skrátení ošetriť voduodpudivým prostriedkom Dodatočné riešenia dvojrkídla sa skladajú z kompletu aktívneho krídla (štandard) a ďalej pasívneho krídla (vybaveného protiplechom zámku, dve zarážky), pre celý komplet je potrebné objednať zárubňu pre dvojkrídlové dvere posuvné krídlo bezpolodrážkové, vybavené úchytkou (oválnou alebo guľatou), v dolnom ráme je vyfrézovaná drážka pre vodiaci tŕň, ktorá je v súlade s posuvnými systémami do steny a na stenu Rozmery jednokrídla: 60 1, 70, 80, 90, 100 dvojkrídla: (ľubovoľná kombinácia rozmerov pre dvojkrídlové dvere) 1 Model E.2 nie je dostupný v rozmere 60. chybějící napojení na hraně křídla chýbajúce napojenie na hrane krídla výplň výplň anti-vibrační těsnění antivibračné tesnenie matné tvrzené sklo matné tvrdené sklo ŘEZ KŘÍDLA REZ KRÍDLA 18 19

11 KONSTANTNÍ ZÁRUBEŇ KONŠTANTNÁ ZÁRUBŇA Konstrukce konstantní zárubně Zárubeň se skládá z: horizontálního nosníku a dále dvou nosníků vertikálních vyrobených z MDF materiálu, vybavených příslušnými doplňky krycích lišt a dále čtvrt-lišt (pouze za příplatek) zárubeň je vyráběna a dodávaná jako komplet částí, které jsou určené pro sestavení na místě montáže DOSTUPNOST Zárubeň, lišty, čtvrt-lišty ve stelné povrchové úpravě jako křídlo (Decor, Dur, Cortex) VYBAVENÍ protiplech zámku tři čepové závěsy (zárubňová část závěsu) těsnění barevně odpovídající barvě povrchu zárubně závěsové kapsy 3 ks. plastový kryt, sloužící pro ochranu spodní části zárubně před vlhkostí montážní spojky Dodatečná řešení zárubeň pro dvoukřídlé dveře vybavení 6 ks závěsů (zárubňová část), není vybavena proti-plechem zámku Rozměry jednokřídlé: 60, 70, 80, 90, 100 dvoukřídlé: libovolná kombinace rozměrů uvedených výše příprava pro osazení na stěnu o min. tloušťce 100 mm Čtvrtlišty rozměr: 12x22 mm, délka: 2150 mm Krycí lišty šířka lišt 80 mm ostré hrany 0 řez pod úhlem 90 rozměry: 90, 100, , možnosti: komplet na jednu stranu nebo jednotlivé horizontální lišty UPOZORNĚNÍ Montáž zárubně je potřeba provádět v prostředí, kde jsou kompletně dokončeny stěny (tapety, obklady, malování apod.) a podlahy (např.parkety, plovoucí podlaha atd.) Konštrukcia konštantnej zárubne Zárubňa sa skladá z: horizontálneho nosníka a ďalej dvoch nosníkov vertikálnych vyrobených z MDF materiálu, vybavených príslušnými doplnkami krycích líšt a ďalej štvrť -lišt (len za príplatok) zárubňa je vyrábaná a dodávaná ako komplet časti, ktoré sú určené pre zostavenie na mieste montáže DOSTUPNOSŤ Zárubňa, lišty, štvrť-lišty v rovnakej povrchovej úprave ako krídlo VYBAVENIE protiplech zámku tri čapové závesy(zárubňová časť závesu) tesnenie farebne zodpovedajúce farbe povrchu zárubne závesové puzdrá 3 ks. plastový kryt, slúžiaci pre ocharnu spodnej časti zárubne pred vlhkosťou montážne spojky Dodatočné riešenia Zárubňa pre dvojkrídlové dvere je vybavená 6 ks závesov (zárubňová časť), nie je vybavená protiplechom zámku Rozmery jednokrídlové: 60, 70, 80, 90, 100 dvojkrídla: ľubovoľná kombinácia rozmerov uvedených vyššie príprava pre osadenie na stenu o min. hrúbke 100 mm Štvrť lišty rozmer:12x22 mm, dĺžka: 2150 mm Krycie lišty šírka lišt 80 mm ostré hrany 0 rez pod uhlom 90 rozmery: 90, 100, , možnosti: komplet na jednu stranu alebo jednotlivé horizontálne lišty UPOZORNENIE Montáž zárubne je potrebné vykonávať v prostredí, kde sú kompletne dokončené steny (tapety, obklady, maľovanie apod.) a podlahy (napr. parkety, plávajúca podlaha atd.) Dodatečná řešení Zárubeň pro dvoukřídlé dveře je vybavena 6 ks standardních závěsů (zárubňová část), není vybavena proti-plechem zámku. těsnění plastový kryt tesnenie plastový kryt krycí lišta o šířce 80 mm čtvrt-lišta krycia lišta o šírke 80 mm štvrť-lišta ŘEZ KONSTANTNÍ ZÁRUBNĚ REZ KONŠTANTNEJ ZÁRUBNE 20 21

12 REGULOVANÁ ZÁRUBEŇ REGULOVANÁ ZÁRUBŇA Konstrukce regulované zárubně Zárubeň se skládá z: horizontálního nosníku a dále dvou nosníků vertikálních vyrobených z dřevotřísky, vybavených příslušnými doplňky 0 kompletu krycích lišt o tloušťce 80 mm, s řezem pod úhlem 45 zárubeň je vyráběna a dodávaná jako komplet částí, které jsou určené pro sestavení na místě montáže Rozměry jednokřídlé: 60, 70, 80, 90, 100 ; dvoukřídlé: libovolná kombinace rozměrů uvedených výše rozsah tloušťky zdi: A B mm mm Konštrukcia regulovanej zárubne Zárubňa sa skladá z: horizontálneho nosníka a ďalej dvoch nosníkov vertikálnych vyrobených z drevotriesky, vybavených príslušnými doplnkami 0 kompletu krycích líšt o hrúbke 80 mm, rezom pod uhlom 45 zárubňa je vyrábaná a dodávaná ako komplet častí, ktoré sú určené pre zostavenie na mieste montáže Rozmery jednokrídlové: 60, 70, 80, 90, 100 ; dvojkrídlové: ľubovoľná kombinácia rozmerov uvedených vyššie rozsah hrúbky steny: A B mm mm C mm C mm DOSTUPNOST Zárubeň, lišty, čtvrt-lišty ve stelné povrchové úpravě jako křídlo D E F mm mm mm DOSTUPNOSŤ Zárubňa, lišty, štvrť-lišty v rovnakej povrchovej úprave ako krídlo D E F mm mm mm VYBAVENÍ protiplech zámku tři čepové závěsy (zárubňová část závěsu) těsnění barevně odpovídající barvě povrchu zárubně závěsové kapsy 3 ks. montážní spojky G H I J K mm mm mm mm mm VYBAVENIE protiplech zámku tri čapové závesy (zárubňová časť závesu) tesnenie farebne zodpovedajúce farbe povrchu zárubne závesové puzdrá 3 ks montážne spojky G H I J K mm mm mm mm mm Dodatečná řešení zárubeň ve verzi tunel (průchozí) pro použití jako obložení stavebního otvoru v místě kde se nepředpokládá umístění křídla, nebo jako část posuvného systému, není vybavena těsněním, proti-plechem, závěsy složená zárubeň určená pro obložení stěn s tloušťkou max. 558 mm, skládá se ze standardní části a navíc nosníku se spojovacím perem regulační panel umožňuje rozšíření standardní zárubně na max. 460 mm s pomocí dodatečného panelu, vyrobeného z materiálu MDF, regulační panel je dostupný ve dvou velikostech 80 a 160 mm zárubeň pro dvoukřídlé dveře vybavení 6ks závěsů (zárubňová část), není vybavena protiplechem zámku UPOZORNĚNÍ Montáž zárubně je potřeba provádět v prostředí, kde jsou kompletně dokončeny stěny (tapety, obklady, malování apod.) a podlahy (např. parkety, plovoucí podlaha atd.) Dodatočné riešenia zárubňa vo verzii tunel (priechodza) pre použitie ako obloženie stavebného otvoru v mieste krídla, alebo ako časť posuvného systému, nie je vybavená tesnením, protiplechom, závesmi skladaná zárubňa určená pre obloženie stien s hrúbkou max. 558 mm, skladá sa zo štandardnej časti a naviac z nosníka so spojovacím perom regulačný panel umožňuje rozšírenie štandardnej zárubne na max. 460 mm s pomocou dodatočného panelu, vyrobeného z materiálu MDF, regulačný panel je dostupný v dvoch veľkostiach 80 a 160 mm zárubňa pre dvojkrídlové dvere je vybavená 6 ks závesov (zárubňová časť), nie je vybavená protiplechom zámku UPOZORNENIE Montáž zárubne je potrebné vykonávať v prostredí, kde sú kompletné dokončené steny ( tapety, obklady, maľovanie apod.) a podlahy (napr. parkety, plávajúca podlaha atď.) montážní spojky těsnění spojovací pero montážne spojky tesnenie spojovacie pero povlak chránící před vlhkostí krycí lišta o šířce 80 mm nosník pro složenou zárubeň regulační panel povlak chrániaci pred vlhkosťou krycia lišta o šírke 80 mm nosník pre skladanú zárubňu regulačný panel ŘEZ STANDARDNÍ ZÁRUBNĚ ŘEZ SLOŽENÉ ZÁRUBNĚ ŘEZ ZÁRUBNĚ S REGULAČNÍM PANELEM REZ ŠTANDARDNEJ ZÁRUBNE REZ SKLADANEJ ZÁRUBNE REZ ZÁRUBNE S REGULAČNÝM PANELOM 22 23

13 DOPLŇKY DOPLNKY DOPLŇKY DOPLNKY KOVÁNÍ / KOVANIE office (barva: stříbrná matná, stříbrná lesk, zlatá matná, zlatá lesk) (farba: strieborná matná, strieborná lesk, zlatá matná, zlatá lesk) caro (barva: stříbrná matná, stříbrná lesk, zlatá matná, zlatá lesk) (farba: strieborná matná, strieborná lesk, zlatá matná, zlatá lesk) větrací otvory v jedné řadě vetracie otvory v jednej rade větrací otvory (přizpůsobené barvě křídla) vetracie otvory (prispôsobené vo farbe krídla) větrací otvory ve dvou řadách vetracie otvory v dvoch radách výřez ve spodní části dveří výrez vo spodnej časti dverí S O nova (barva: stříbrná matná, stříbrná lesk, zlatá matná, zlatá lesk) (farba: strieborná matná, strieborná lesk, zlatá matná, zlatá lesk) link (barva: stříbrná matná, stříbrná lesk, zlatá matná, zlatá lesk) (farba: strieborná matná, strieborná lesk, zlatá matná, zlatá lesk) ZÁVĚSY / ZÁVESY M S Standardní závěs (barva: stříbrná a zlatá) štandardný záves (farba: strieborná a zlatá) H w ÚCHYTY PRO POSUVNÉ DVEŘE / ÚCHYTY PRE POSUVNÉ DVERE SMĚR OTEVÍRÁNÍ DVEŘÍ / SMER OTVÁRANIA DVERÍ Jednokřídlé dveře / jednokrídlové dvere Kulatý úchyt (barva: stříbrná lesk a zlatá lesk) Guľatý úchyt (farba. strieborna lesk a zlatá lesk) Oválný úchyt (barva: stříbrná lesk a zlatá lesk) Oválny úchyt (farba. strieborna lesk a zlatá lesk) Levé dveře ľavé dvere Pravé dveře Pravé dvere Dvoukřídlé dveře / Dvojkrídlové dvere Levé dveře = aktivní levé + pasivní pravé Lavé dvere = aktívne ľavé + pasívne pravé Pravé dveře = aktivní pravé + pasivní levé Pravé dvere = aktívne pravé + pasívne ľavé 24 25

14 Montážní rozměry dveří Montážní rozměry dveří M S M S B výška od hotové podlahy výška od hotové podlahy výška od hotové podlahy výška od hotové podlahy výška hotové podlahy s KONSTANTNÍ zárubní výška hotové podlahy s REGULOVANOU zárubní NÁSTĚNNÝ posuvný systém VERTE posuvný systém do zdi VERTE Zárubeň VERTE Posuvné systémy VERTE rozměr T S/W rozměr H z M s T S/W KONSTANTNÍ zárubeň / +10 NÁSTĚNNÝ posuvný systém / rozměr * * T S/W H C REGULOVANÁ zárubeň / +10 posuvný systém DO ZDI jednokřídlý / Označení rozměrů šířka dveřního křídla (včetně polodrážky) celková výška dveřního křídla (včetně polodrážky) tloušťka dveřního křídla šířka montážního otvoru pro zárubeň výška montážního otvoru pro zárubeň (měřeno od výšky dokončené podlahy), světlá (průchozí) šířka v zárubni světlá (průchozí) výška v zárubni šířka zárubně (rozměr bez krycích lišt) výška zárubně (rozměr bez krycích lišt) celková šířka zárubně (rozměr včetně krycích lišt) celková výška zárubně (rozměr včetně krycích líšt) H C výška stavebního otvoru pro osazení kazety (měřeno od výšky dokončené podlahy) M S šířka garnýže posuvného systému tloušťka garnýže posuvného systému tloušťka nosníku posuvného systému T S/W povolená tolerance odchylky šířky / výšky stavebního otvoru ve zdi šířka stavebního otvoru pro osazení ocelové kazety Všechny rozměry jsou uvedeny v milimetrach [mm]. posuvný systém DO ZDI dvoukřídlý UPOZORNĚNÍ: 60x x x x x * Pro posuvné systémy VERTE - DO ZDI, údaje a označují rozměr otvoru ve zdi bez ohledu na ocelové pouzdro. Tolerance rozměrů dle CN: do 1 m: ± 1 mm, více než 1 m: ± 2 mm. Pro výpočet rozměru S pro dvoukřídlé dveře, je potřeba přidat k rozměru v tabulce šířku druhého křídla (rozměr S ). Pro výpočet rozměrů 0 S (,, ) pro dvoukřídlé dveře je potřeba přidat k rozměru v tabulce šířku druhého křídla (rozměr ) získanou hodnotu ponížit o 10 mm. Zárubně jsou vyprojektované pro instalaci na hotové, dokončené podlahy. Uvedené v tabulce rozměry jsou dány současně pro polodrážkové tak i pro bezpolodrážkové dveře /

15 Montážne rozmery dverí Montážne rozmery dverí M S M S B výška hotovej podlahy výška hotovej podlahy H B výška hotovej podlahy výška hotovej podlahy poziom gotowej podłogi s KONŠTANTNOU zárubňou s REGULOVANOU zárubňou NÁSTENNÝ posuvný systém VERTE posuvný systém do steny VERTE Zárubňa VERTE Posuvné systémy VERTE rozměr T S/W rozměr H z M s T S/W KONŠTANTNÁ zárubňa / +10 NÁSTENNÝ posuvný systém / rozměr * * T S/W H C REGULOVANÁ zárubňa / +10 posuvný systém DTENY jednokrídlový / Označenie rozmerov šírka dverného krídla (vrátané polodrážky) celková výška dverného krídla (vrátané polodrážky) hrúbka dverného krídla šírka montážneho otvoru pre zárubňu výška montážneho otvoru pre zárubňu (merané od výšky podlahy) svetlá (prechodná) šírka zárubne svetlá (prechodná) výška zárubne šírka zárubne (rozmer bez krycích líšt) výška zárubne (rozmer bez krycích líšt) celková šírka zárubne (rozmer vrátane krycích líšt) výška zárubne (rozmer vrátané krycích líšt) H C výška stavebného otvoru pre osadenie kazety (merané od výšky dokončenej podlahy) M S šírka garnýže posuvného systému hrúbka garnýže posuvného systému hrúbka nosníka posuvného systému T S/W povolená tolerancia odchýlky šírky/výšky stavebného otvoru v stene šírka stavebného otvoru pre osadenie oceľovej kazety Všetky rozmery sú uvedené v milimetroch [mm]. posuvný systém DTENY dvojkrídlový 60x x * Pre posuvné systémy Verte do steny, (údaje a označujú rozmer otvoru v stene bez ohľadu na oceľové puzdro). UPOZORNENIE: Tolerancia rozmerov podľa CN: do 1m: ± 1mm, Pre výpočet rozmerov S pre dvojkrídlové dvere je potrebné pripočítať k rozmeru v tabuľke šírku druhého krídla (rozmer S ). Pre výpočet rozmerov 0 S (,, ) pre dvojkrídlové dvere je potrebné pripočítať k rozmeru v tabuľke šírku druhého krídla (rozmer ) získanú hodnotu znížiť o 10 mm. Zárubne sú vyprojektované pre inštaláciu na hotové, dokončené podlahy. Rozmery uvedené v tabuľke sú dané súčasne ako pre polodrážkové tak i pre bezpolodrážkové dvere x x x /

16 VZORKY BAREV / FARIEB povrchová úprava DECOR Dub světlý Dub svetlý Ořech verona 1 Orech verona 1 Ořech verona 2 Orech verona 2 Ořech verona 3 Orech verona 3 povrchová úprava dur Ořech 2 Orech 2 Ořech 3 Orech 3 Ořech 4 Orech 4 Ořech 6 Orech 6 povrchová úprava cortex Kůra 1 Kôra 1 Kůra 2 Kôra 2 Kůra 3 Kôra 3 Kůra 4 Kôra 4 Současný katalog výrobků není nabídkou ve smyslu ustanovení Občanského Práva, ani neurčuje v porozumění dle článku 4. Ústavy ze dne o detailních podmínkách spotřebitelského prodeje. Firma PORTA KMI Poland Sp. z o.o. si vyhrazuje právo uvést (bez předchozího upozornění) změny technických parametrů, vybavení a specifikace výrobků. Současný katalog nestanovuje prodejní ceny, ceny výrobků VERTE určují prodejci individuelně, což může mít za následek, že ceny se mohou lišit u jednotlivých prodejců. Uvedené informace v katalogu jsou platné v okamžiku uvedení této publikace na trh. Všechny předchozí publikace týkajícího se stejného sortimentu ztrácejí platnost. UPOZORNĚNÍ: S ohledem na požívanou technologii tisku prezentovaného produktu, se může nabízený sortiment lišit, v porovnání s originálem. Zároveň tímto děkujeme firmám za půjčení dekoračních částí pro potřeby vytvoření fotografií značky VERTE: Paged Meble: Ipnotic Concept Store: Noti: Galeria Noti: Galeria Domino: Súčasný katalóg výrobkov nie je ponukou v zmysle ustanovenia Občianskeho Práva, ani neurčuje v porozumení podľa článku 4. Ústavy zo dňa o detailných podmienkach spotrebiteľského predaja. Firma PORTA KMI Poland Sp. z o.o. si vyhradzuje právo uviesť (bez predchádzajúceho upozornenia) zmeny technických parametrov, vybavenia a špecifikácie výrobkov. Súčasný katalóg nestanovuje ceny, ceny výrobkov VERTE určujú predajcovia individuálne, čo môže mať za následok, že ceny sa môžu líšiť u jednotlivých predajcov. Uvedené informácie v katalógu sú platné v okamžiku uvedenia tejto publikácie na trh. Všetky predchádzajúce publikácie týkajúce sa rovnakého sortimentu strácajú platnosť. UPOZORNENIE: S ohľadom na používanú technológiu tlače prezentovaného výrobku, sa môže ponúkaný sortiment líšiť, v porovnaní s originálom. Model C2, povrchová úprava DUR, Ořech 2 Model C2, povrchová úprava DUR, Orech 2 Zároveň týmto ďakujeme firmám za požičanie dekoračných časti pre potreby vytvorenia fotografii značky VERTE: Paged Meble: Ipnotic Concept Store: Noti: Galeria Noti: Galeria Domino: Data druku: 2011/03/
