1 Divize 01-Úvaly, Wolkerova Úvaly, Praha východ-cz Tel.: Fax : Mobil: info@energoekonom.cz Návod na uvedení do provozu a údržba vývěv Bezolejové rotační lamelové vývěvy SV/SD C

2 Tento návod na uvedení do provozu a údržbu se vztahuje na následující typy vývěv: SV 1010 C SD 1010 C SV 1016 C SD 1016 C SV 1025 C SD 1025 C SV 1040 C SD 1040 C Tento návod musí být stále přístupný pro obsluhující personál. Před montáží a uvedením vývěvy do provozu je třeba uvedený návod pozorně přečíst a řídit se jím. Výrobce: Ateliers Busch S.A. Zone Industrielle CH 2906 Chevenez Obsah Strana 1. Bezpečnost 3 - Použití 3 - Bezpečnostní upozornění 3 2. Funkční princip Provedení 4 4. Přeprava a balení Uvedení do provozu 5 - Instalační místo 5 - Připojení vedení 5 6. Elektrické připojení Provozní upozornění Údržba Technická data Náhradní díly / příslušenství 9 - Příslušenství Řez vývěvy 11 - Soupis náhradních dílů Prohlášení o shodě 14 1

3 Obr Vstup vzduchu 2 Výstup vzduchu (jen provedení SD) 3 Výstup vzduchu přes tlumící ventil (jen provedení SV) 4 Podtlakový pojistný ventil (jen provedení SV) 5 Přetlakový pojistný ventil (jen provedení SD) 2

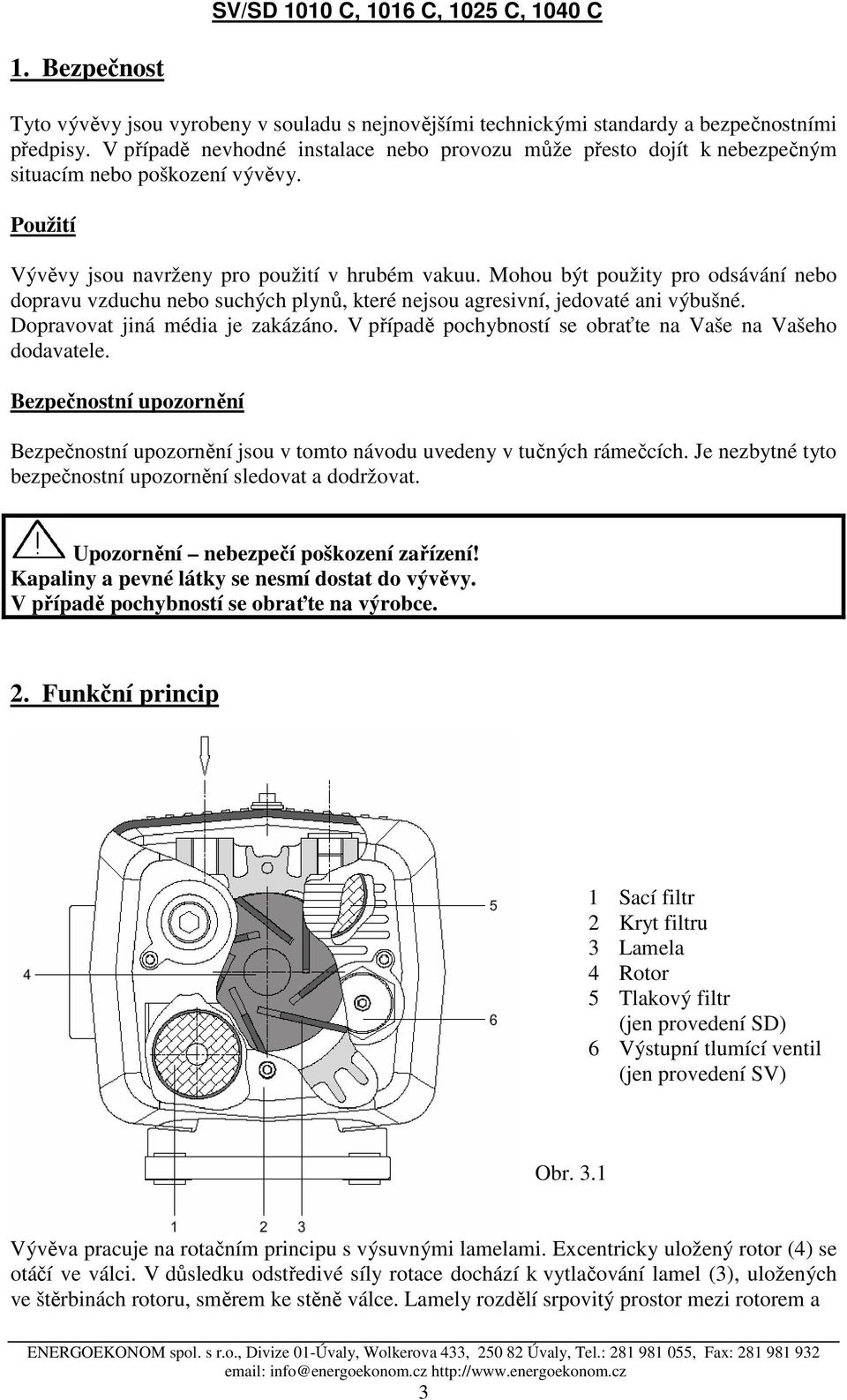

4 1. Bezpečnost Tyto vývěvy jsou vyrobeny v souladu s nejnovějšími technickými standardy a bezpečnostními předpisy. V případě nevhodné instalace nebo provozu může přesto dojít k nebezpečným situacím nebo poškození vývěvy. Použití Vývěvy jsou navrženy pro použití v hrubém vakuu. Mohou být použity pro odsávání nebo dopravu vzduchu nebo suchých plynů, které nejsou agresivní, jedovaté ani výbušné. Dopravovat jiná média je zakázáno. V případě pochybností se obraťte na Vaše na Vašeho dodavatele. Bezpečnostní upozornění Bezpečnostní upozornění jsou v tomto návodu uvedeny v tučných rámečcích. Je nezbytné tyto bezpečnostní upozornění sledovat a dodržovat. Upozornění nebezpečí poškození zařízení! Kapaliny a pevné látky se nesmí dostat do vývěvy. V případě pochybností se obraťte na výrobce. 2. Funkční princip 1 Sací filtr 2 Kryt filtru 3 Lamela 4 Rotor 5 Tlakový filtr (jen provedení SD) 6 Výstupní tlumící ventil (jen provedení SV) Obr. 3.1 Vývěva pracuje na rotačním principu s výsuvnými lamelami. Excentricky uložený rotor (4) se otáčí ve válci. V důsledku odstředivé síly rotace dochází k vytlačování lamel (3), uložených ve štěrbinách rotoru, směrem ke stěně válce. Lamely rozdělí srpovitý prostor mezi rotorem a 3

5 válcem na komory. Při propojení komory se sacím kanálem je do komory nasáván plyn, při dalším otáčení rotoru je stlačován a nakonec je vytlačen ven z vývěvy. Při kompresi není k mazání použito žádné cizí látky, vývěvy pracují absolutně bezolejově. Nasávaný plyn je filtrován integrovaným filtrem z jemného pletiva (1). U přetlakové verze SD je navíc za kompresní komorou instalován další filtr (5). Výkonný ventilátor zajišťuje dostatečný odvod tepla z elektromotoru i samotné skříně vývěvy. 3. Provedení K dispozici jsou dvě verze strojů Seco: Model SV Pro podtlakové aplikace s koncovým tlakem 120 / 150 mbar (abs.). Model SD Přetlakové (dmychadlové) provedení s přetlakem až 0,6 bar (60 kpa) Další označení vývěvy představují nominální průtok a konstrukční verzi: Příklad: SV 1010 C SV = koncový tlak 120/150 mbar abs = nominální průtok 10 m 3 /h (50 Hz) C = konstrukční verze Oba modely jsou chlazeny vzduchem. Základní příslušenství Sací filtr, který doplňuje již integrovaný filtr a zvyšuje ochranu vývěvy (dmychadla) před vnikem nečistot při provozu ve velmi prašném prostředí. Vakuový (verze SV) nebo přetlakový (verze SD) pojistný ventil pro ochranu vývěvy / dmychadla nebo nastavení požadovaného podtlaku / přetlaku. Zpětný ventil pro ochranu systému proti vniku vzduchu nebo odtlakování při vypnutí vývěvy/dmychadla. Zároveň může sloužit pro ochranu proti protočení vývěvy v opačném směru při jejím vypnutí Pokud máte dotazy k použití a provedení, obraťte se na svého dodavatele. 4. Přeprava a balení Vývěvy Seco jsou ve výrobním závodě funkčně vyzkoušeny a odborně zabaleny. Sací a případně i výtlačná příruba je opatřena zátkou, aby se do vývěvy během transportu nedostaly žádné nečistoty. Před uvedením do provozu musí být tyto zátky odstraněny. Při převzetí zásilky zkontrolujte, zda není balení poškozeno. Vývěva může být z balení vyjmuta za závěsné oko pomocí vhodného zdvihacího zařízení (obr. 5.1; jen provedení SV/SD C). 4

6 Závěsné oko Obr. 5.1 Obalový materiál se likviduje podle platných předpisů, popř. může být dále použit. Tento návod je součástí dodávky. 5. Uvedení do provozu Pro bezpečné uvedení do provozu je nezbytné dodržet krok za krokem následující instrukce. Uvedení do provozu smí provádět pouze školený odborník. 1. Instalační místo Vývěva je dodávána se základovým rámem. Vývěva musí být umístěna nebo přimontována v horizontální poloze na rovné ploše. Na místě instalace musí být splněny následující podmínky: okolní teplota: C okolní tlak: atmosférický Aby se předešlo přehřátí vývěvy, je třeba zabezpečit dostatečný přísun čerstvého vzduchu. 2. Připojení vedení Připojení sání se může provést pomocí vakuové hadice nebo potrubí. Na sací přírubu nesmí být od vedení přenášeny žádné síly a napětí, jinak je nutno použít kompenzátory. Zúžení sacího vedení vede ke snížení čerpací rychlosti, jmenovité průměry přívodního vedení musí odpovídat minimálně průměru sací příruby. Před připojením sacího vedení je nutno zkontrolovat, zda se zde nenachází nečistoty nebo tekutiny, které mohou poškodit vývěvu. Výfukové vedení nesmí obsahovat žádné omezující nebo uzavírací prvky. Musí být vždy napojeno tak, aby se do vývěvy nemohl dostat kondenzát (vyspádované směrem od vývěvy, sifon). Upozornění! Tyto vývěvy jsou suchoběžné. Nikdy nepoužívejte olej nebo jiné mazadlo. 5

7 6. Elektrické připojení SV/SD 1010 C, 1016 C, 1025 C, 1040 C Varování: Nebezpečí zasažení elektrickým proudem, nebezpečí poškození zařízení. Elektrická instalace smí být provedena pouze odborníkem s odpovídají kvalifikací. Připojení musí splňovat požadavky dle EMC nařízení 89/336/EEC, nařízení 73/23/EEC, relevantních EN standardů, stejně jako národních a lokálních předpisů. Provozovatel vývěvy musí výrobci oznámit možná elektrická nebo elektromagnetická rušení, předpokládaná z jeho elektrické přípojky. 1. Napětí a frekvence na štítku motoru vývěvy se musí shodovat s přípojným napětím. 2. Hnací motor musí být chráněn proti přetížení dle EN V případě pohyblivého umístění vývěvy musí být elektrický přípoj proveden kabelovým vedením, které zabraňuje jeho vytržení a ukroucení. 3. Pro ověření správného směru otáčení vývěvu krátce zapněte a vypněte. Pokud se otáčí špatným směrem, přepólujte dvě libovolné fáze. Správný směr otáčení je - při pohledu ze strany motoru - po směru otáčení hodinových ručiček (obr. 6.1). Zapojení do trojúhelníku Zapojení do hvězdy Obr Provozní upozornění 1. Vývěvy mohou být použity jen pro odsávání vzduchu nebo suchých plynů, které nejsou agresivní, jedovaté ani výbušné. Dopravovat jiná média je zakázáno. V případě pochybností se obraťte na Vašeho dodavatele. 2. Vývěvy Seco pracují absolutně bezolejově. Lamely jsou vyrobeny ze speciálního grafitu a nevyžadují žádné mazání. Upozornění: v žádném případě vývěvu nemažte olejem nebo jiným mazadlem. 6

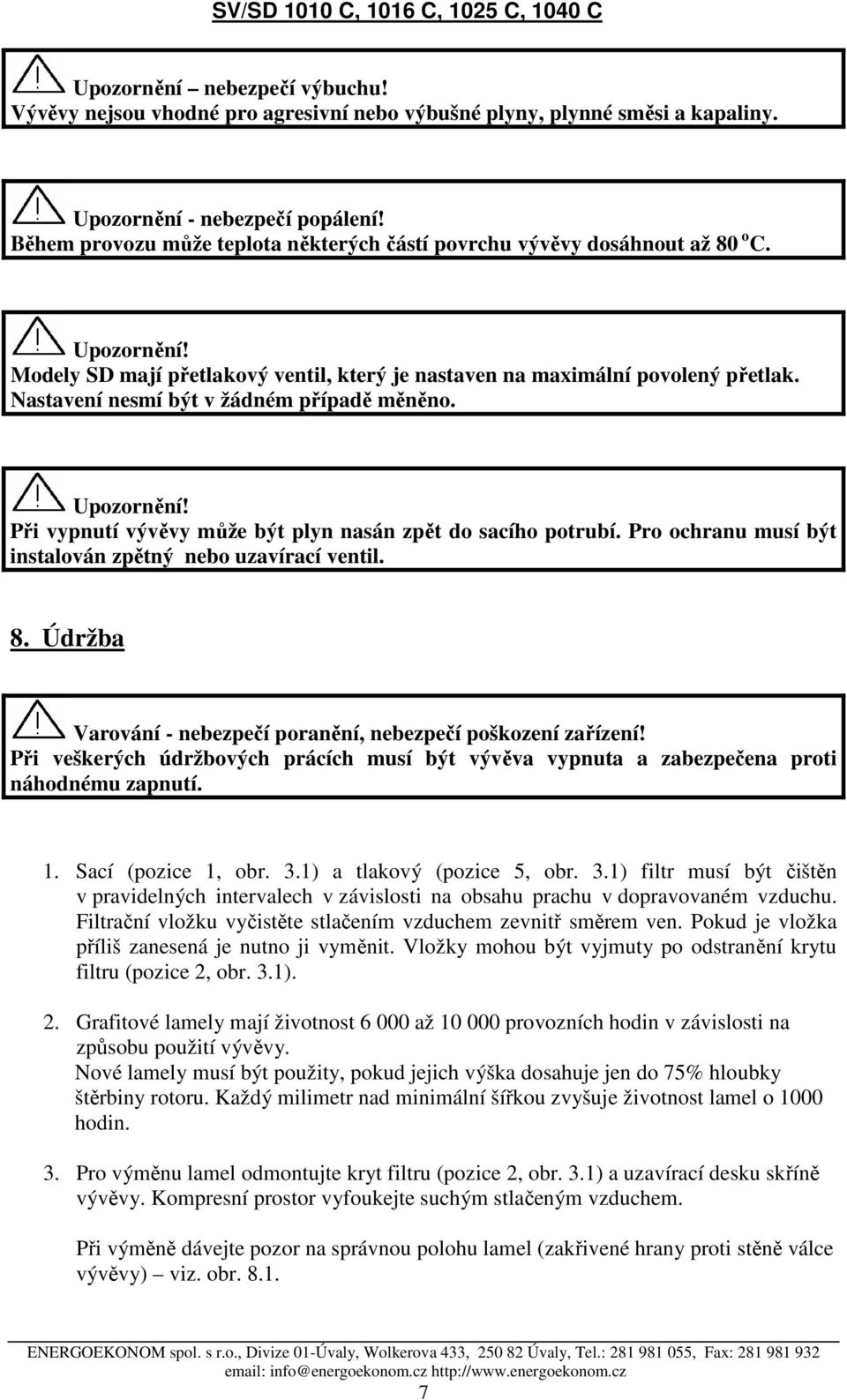

8 Upozornění nebezpečí výbuchu! Vývěvy nejsou vhodné pro agresivní nebo výbušné plyny, plynné směsi a kapaliny. Upozornění - nebezpečí popálení! Během provozu může teplota některých částí povrchu vývěvy dosáhnout až 80 o C. Upozornění! Modely SD mají přetlakový ventil, který je nastaven na maximální povolený přetlak. Nastavení nesmí být v žádném případě měněno. Upozornění! Při vypnutí vývěvy může být plyn nasán zpět do sacího potrubí. Pro ochranu musí být instalován zpětný nebo uzavírací ventil. 8. Údržba Varování - nebezpečí poranění, nebezpečí poškození zařízení! Při veškerých údržbových prácích musí být vývěva vypnuta a zabezpečena proti náhodnému zapnutí. 1. Sací (pozice 1, obr. 3.1) a tlakový (pozice 5, obr. 3.1) filtr musí být čištěn v pravidelných intervalech v závislosti na obsahu prachu v dopravovaném vzduchu. Filtrační vložku vyčistěte stlačením vzduchem zevnitř směrem ven. Pokud je vložka příliš zanesená je nutno ji vyměnit. Vložky mohou být vyjmuty po odstranění krytu filtru (pozice 2, obr. 3.1). 2. Grafitové lamely mají životnost až provozních hodin v závislosti na způsobu použití vývěvy. Nové lamely musí být použity, pokud jejich výška dosahuje jen do 75% hloubky štěrbiny rotoru. Každý milimetr nad minimální šířkou zvyšuje životnost lamel o 1000 hodin. 3. Pro výměnu lamel odmontujte kryt filtru (pozice 2, obr. 3.1) a uzavírací desku skříně vývěvy. Kompresní prostor vyfoukejte suchým stlačeným vzduchem. Při výměně dávejte pozor na správnou polohu lamel (zakřivené hrany proti stěně válce vývěvy) viz. obr

9 4. Čištění krytu vývěvy a radiálního ventilátoru Je třeba pravidelně kontrolovat čistotu radiálního chladícího ventilátoru (pozice 39, obr. 11.1), krytu vývěvy (pozice 40, obr. 11.1) i motoru. Znečištění zabraňuje přívodu chladícího vzduchu a může dojít k přehřátí vývěvy. Typ Minimální šířka lamel A SV/SD 1010 C 27 mm SV/SD 1016 C 27 mm SV/SD 1025 C 33 mm SV/SD 1040 C 33 mm Obr. 8.1 Obr. 8.2 Rozvrh údržby Činnost Popis Interval Sací filtr (SV) Kontrola str. 7, odstavec 1 měsíčně Tlakový filtr (SD) Kontrola str. 7, odstavec 1 měsíčně Lamely Kontrola str. 7, odstavec 2, 3 každých 1000 hod Radiální ventilátor, kryt Čištění str. 8, odstavec 4 měsíčně Elektrické připojení Kontrola (jen kvalifikovaný pracovník) půl ročně 9. Technická data Technická data 1010 C 1016 C 1025 C 1040 C SV SD SV SD SV SD SD SV Nominální průtok m 3 /hod Koncový tlak (abs.) mbar Přetlak (rel.) bar - 0,6-0,6-0,6-0,6 Výkon motoru 3 fáz. (1 fáz.) kw 0,37 (0,37) 0,55 (0,55) 0,9 (0,9) 1,25 (1,25) Otáčky motoru min Hlučnost (DIN 45635) db(a) Hmotnost kg

10 10. Náhradní díly a příslušenství SV/SD 1010 C, 1016 C, 1025 C, 1040 C Pro zajištění bezpečného provozu vývěvy se smí používat pouze originální náhradní díly a příslušenství. Při objednávání náhradních dílů a příslušenství vždy uvádějte typ vývěvy a výrobní číslo. Objednací číslo můžete vyhledat v seznamu náhradních dílů a příslušenství. Příslušenství Popis 1010 C 1016 C 1025 C 1040 C Sada těsnění Kompletní kit všechna potřebná těsnění sada těsnění + opotřebovávané díly Základní příslušenství Provedení SV Vakuový pojistný ventil Sací filtr Zpětný ventil Provedení SD Přetlakový pojistný ventil Sací filtr 9

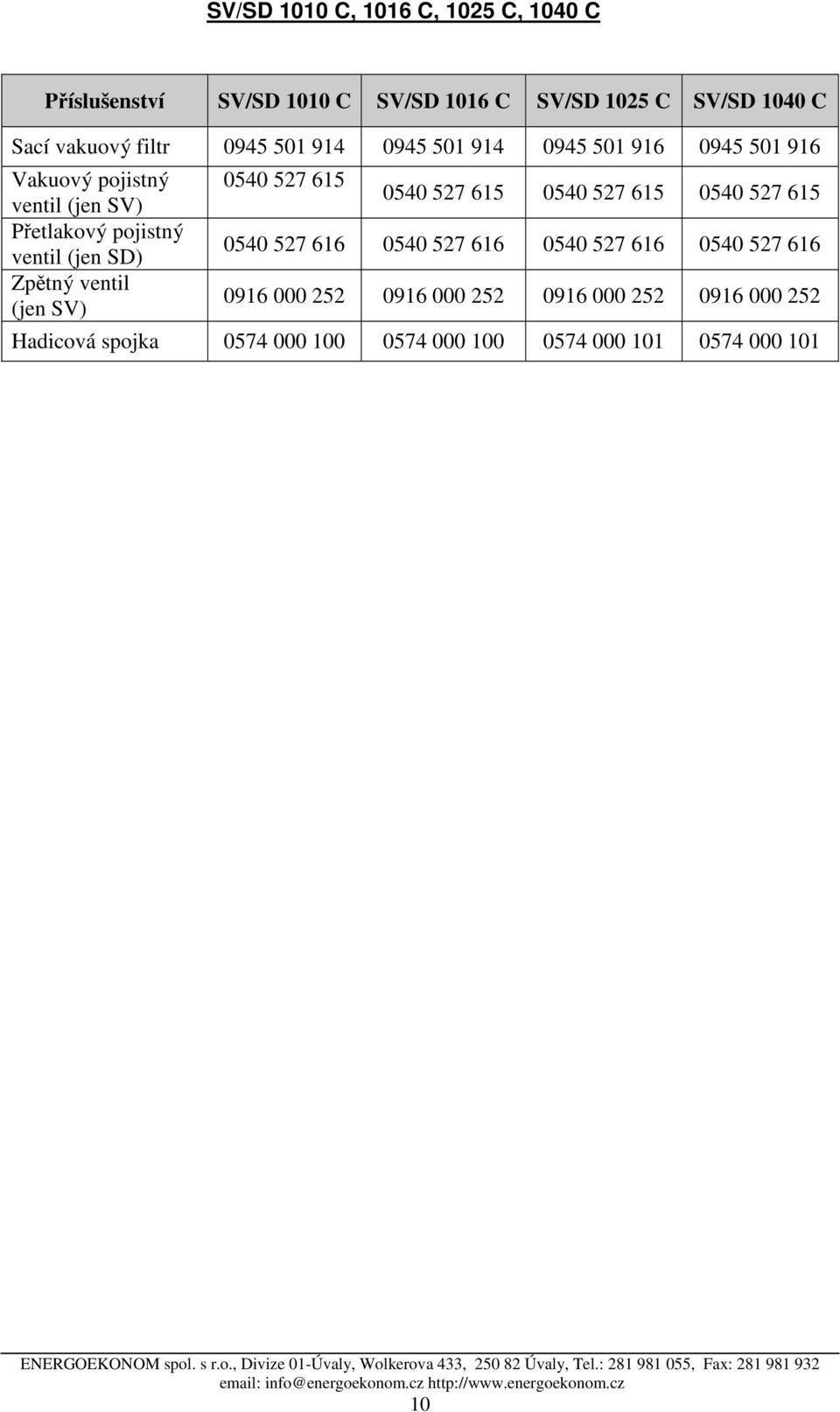

11 Příslušenství SV/SD 1010 C SV/SD 1016 C SV/SD 1025 C SV/SD 1040 C Sací vakuový filtr Vakuový pojistný ventil (jen SV) Přetlakový pojistný ventil (jen SD) Zpětný ventil (jen SV) Hadicová spojka

12 XX* jen provedení SD XX** jen typy SV/SD 1025/1040 C Obr

13 Soupis náhradních dílů Pozice Popis ks SV 1010 C SV 1016 C SV 1025 C SV 1040 C 1 Elektromotor Distanční kroužek Rotor - poniklovaný Lamela Kónická pérová podložka Šroub Pérová podložka Zátka Skříň vývěvy Šroub skříně vývěvy Pérová podložka Šroubová zátka Uzavírací deska skříně Šroub desky skříně Pérová podložka Těsnění krytu filtru Kryt filtru Tlačná pružina Filtrační vložka Šroub krytu filtru Těsnící kroužek Šroubová zátka Výstupní tlumící ventil Kolo ventilátoru Kryt Šroub krytu ** Závěsné oko Kabelová průchodka Podložka ** Závitový kolík Distanční podložka Gumový pásek Základová deska Závitová vložka Šroub krytu Podložka Šroub uchycení motoru Podložka Tlumič vibrací Návlačka Zátka Typový štítek Samořezný šroub

14 Soupis náhradních dílů - pokračování Pozice Popis ks SV 1010 C SV 1016 C SV 1025 C SV 1040 C 70 Kryt Gumový silentblok Šroub krytu Díly č. 17, 25, 27 a 32 jsou pro provedení SD odlišné: Pozice Popis ks SD 1010 C SD 1016 C SD 1025 C SD 1040 C 17 Zátka Tlačná pružina Vložka filtru Přetlakový pojistný ventil

15 11. Prohlášení o shodě In compliance with the EC Machinery Directive 98/ 37/ EEC, appendix II a it is confirmed by Ateliers Busch S.A. Zone Industrielle CH-2906 Chevenez that following Vacuum pumps: SV/ SD C are manufactured in accordance to EC Machinery Directive 98/ 37/ EEC, to EC low voltage standard 73/ 23/ EEC, to the Electromagnetic compatibility Directive 89/ 336/ EEC and all standards listed below. Norm Title of the norm harmonized normes EN 292,1 EN 292,2 Safety of machinery: Basic concepts, general principles for design; Part 1 and 2 EN 294 Safety of machinery: Safety distances to prevent danger zones being reached by the upper limbs EN Electrical equipment of machines pren 1012,1 Compressors and vacuum pumps; Safety requirements; Part 1 and 2 pren 1012,2 EN ,2 Electromagnetic compatibility; Generic emission standard; Part 1 and 2 EN ,2 Electromagnetic compatibility; Generic immunity standard; Part 1 and 2 national normes DIN Measurement of airborne noise emitted by machines (Displacement-, turbo ,13 and jet-compressors) Mandatory within the EC: Dr.- Ing. K. Busch GmbH Schauinslandstraße 1 D Maulburg Manufacturer Mandatory René Gigon General director Dr. - Ing. Karl Busch General director 14
