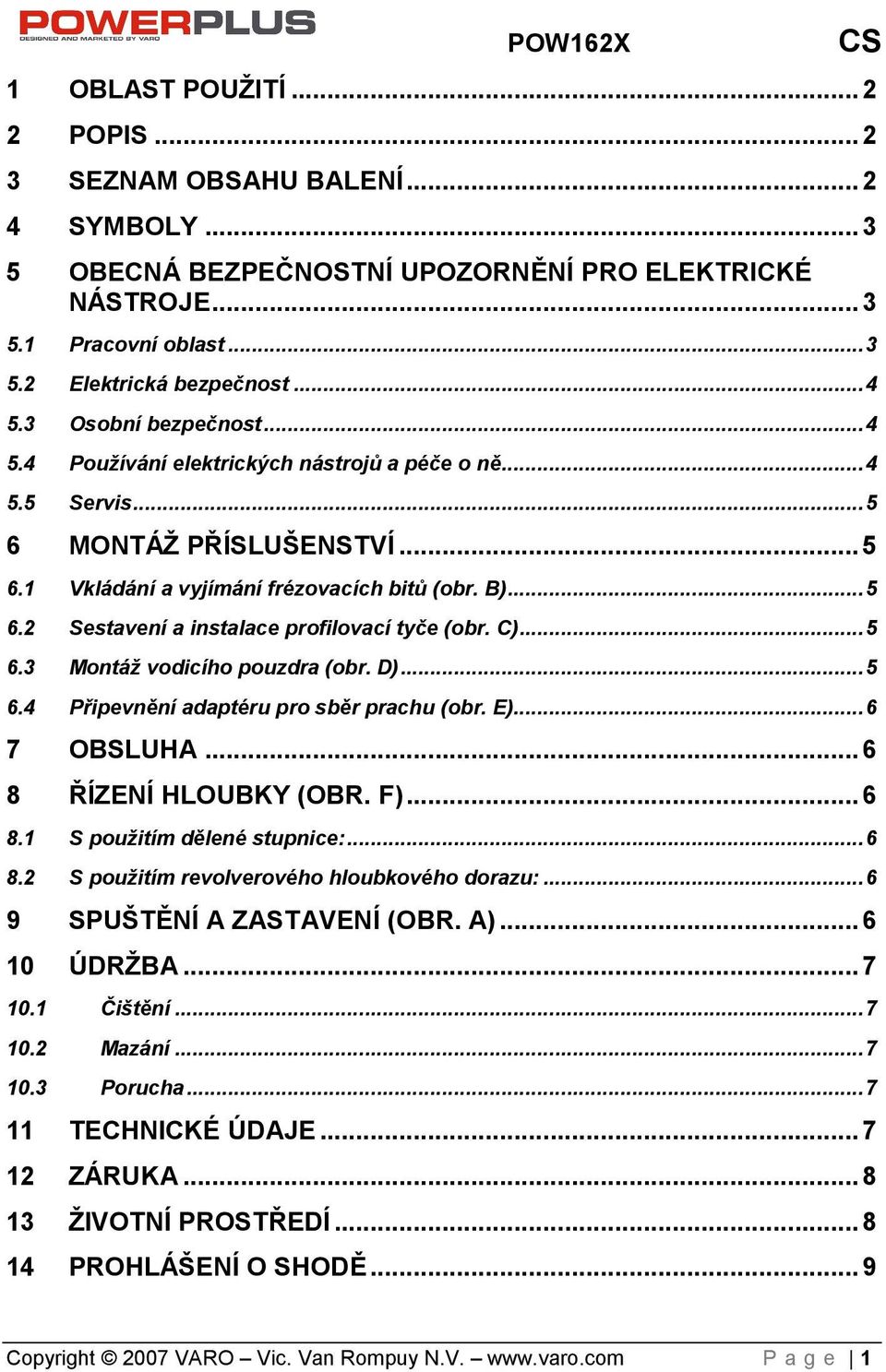

1 1 OBLAST POUŽITÍ POPIS SEZNAM OBSAHU BALENÍ SYMBOLY OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Pracovní oblast Elektrická bezpečnost Osobní bezpečnost Pouívání elektrických nástrojů a péče o ně Servis MONTÁ PŘÍSLUENSTVÍ Vkládání a vyjímání frézovacích bitů (obr. B) Sestavení a instalace profilovací tyče (obr. C) Montáž vodicího pouzdra (obr. D) Připevnění adaptéru pro sběr prachu (obr. E) OBSLUHA ŘÍZENÍ HLOUBKY (OBR. F) S pouitím dělené stupnice: S použitím revolverového hloubkového dorazu: SPUTĚNÍ A ZASTAVENÍ (OBR. A) ÚDRŽBA Čitění Mazání Porucha TECHNICKÉ ÚDAJE ZÁRUKA IVOTNÍ PROSTŘEDÍ PROHLÁŠENÍ O SHODĚ...9 Copyright 2007 VARO Vic. Van Rompuy N.V. Page 1

2 HORNÍ FRÉZKA POW162X POW162X CS 1 OBLAST POUŽITÍ Horní frézka je vhodná k frézování dřeva, materiálů podobných dřevu a rovně plastů. Nástroj není určen ke komerčnímu vyuití. UPOZORNĚNÍ! Ne začnete zařízení pouívat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalím osobám jen s těmito pokyny. 2 POPIS 1. Vypínač zapnutí/vypnutí 2. Držák 3. Základna frézky 4. Nastavitelné upínadlo profilovací tyče 5. Spojovací díl profilovací tyče 6. Matice upínací kleštiny 7. Zámek vřetena 8. Revolverový hloubkový doraz 9. Nastavitelné upínadlo hloubkového dorazu 10. Hloubkový doraz 11. Držák upínadla 12. Kalibrace frézovací hloubky 13. Seřizovací kolečko elektronické regulace rychlosti 3 SEZNAM OBSAHU BALENÍ Odstraňte vekeré balicí materiály Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny) Zkontrolujte úplnost obsahu obalu. Zkontrolujte, zda na zařízení, síťové přívodní ňůře, zástrčce a vekerém přísluenství nevznikly během přepravy škody. Ulote si balicí materiály na co nejdelí dobu, nejlépe a do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu. VAROVÁNÍ Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí uduení! 1 horní frézka 1 frézovací bit 1 profilovací tyč 1 vodicí pouzdro 2 šrouby 2 matice 1 adaptér pro sběr prachu 1 klíč na matice 1 návod k použití 1 bezpečnostní karta Jestlie shledáte chybějící nebo pokozené díly, obraťte se na svého obchodníka. Copyright 2007 VARO Vic. Van Rompuy N.V. Page 2

3 4 SYMBOLY V této příručce a/nebo na stroji se pouívají následující symboly: POW162X CS V souladu se základními platnými bezpečnostními normami Evropských směrnic S dvojitou izolací Noste chránič uí Noste ochranné brýle Před pouitím si přečtěte návod Označuje riziko osobního zranění nebo pokození nástroje. 5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Přečtěte si vechna bezpečnostní upozornění a vechny instrukce. Nedodrení upozornění a instrukcí můe vést k zasaení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na baterii. 5.1 Pracovní oblast Udrujte pracovitě čistě a dobře osvětlené. Tmavá a nepřehledná pracovitě zvyují riziko nehody. Neprovozujte elektrické nástroje ve výbuném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit. Při práci s elektrickým nástrojem se drte mimo dosah dětí a okolostojících osob. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem. Copyright 2007 VARO Vic. Van Rompuy N.V. Page 3

4 5.2 Elektrická bezpečnost Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepouívejte nikdy rozvodné zástrčky. Riziko zasaení elektrickým proudem je mení u neupravovaných zástrček a kompatibilních zásuvek. Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasaení elektrickým proudem je větí, jestlie je vae tělo uzemněné. Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem. S připojovacím kabelem zacházejte opatrně. Nikdy na něm nástroj nenoste a netahejte za něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem. Při práci s elektrickým nástrojem pod irým nebem pouívejte prodluovací kabel vhodný k vnějímu pouití. Pouití kabelu vhodného k vnějímu použití zmenšuje riziko zasažení elektrickým proudem. Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, pouijte zdroj proudu chráněný před zbytkovým proudem (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem. 5.3 Osobní bezpečnost Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem můe vést k vánému osobnímu zranění. Pouívejte bezpečnostní vybavení. Vdy si chraňte zrak. Bezpečnostní vybavení, jakým je protipraný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyadují, omezuje osobní zranění. Vyhýbejte se nahodilému sputění. Před připojením nástroje k síti se ubezpečte, e je vypínač v poloze vypnuto. Noení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyuje riziko nehody. Před nastartováním nástroje odstraňte vekeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje můe způsobit osobní zranění. Nesnate se dosáhnout příli daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak máte nástroj pod lepí kontrolou v neočekávaných situacích. Vhodně se oblékejte. Nenoste volné oblečení ani biuterii. Udrujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, biuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech. Jsou-li k dispozici mechanismy umoňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné pouívání. Pouití těchto mechanismů sniuje rizika vyvolávaná působením prachu. 5.4 Pouívání elektrických nástrojů a péče o ně Při práci s elektrickým nástrojem nepouívejte sílu. Používejte pro své cíle správný nástroj. Správný elektrický nástroj vykoná svůj úkol lépe a bezpečněji rychlostí, pro kterou byl zkonstruován. Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit. Před prováděním jakýchkoliv změn, výměnou přísluenství nebo uskladňováním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření sniují riziko náhodného zapnutí elektrického nástroje. Copyright 2007 VARO Vic. Van Rompuy N.V. Page 4

5 Nepouívané elektrické nástroje ukládejte mimo dosah dětí a osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické nástroje jsou v rukách nekolených uivatelů nebezpečné. Provádějte údrbu elektrických nástrojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte jejich celistvost a veškeré ostatní podmínky schopné ovlivnit, jak nástroj funguje. Při poškození dejte elektrický nástroj před dalím pouitím opravit. Mnoho nehod způsobuje právě nedostatečná údrba elektrických nástrojů. Řezné nástroje udrujte ostré a čisté. Je méně pravděpodobné, e řádně udrované řezné nástroje s ostrými břity někde zadrhnou, a proto se snáze ovládají. Pouívejte elektrický nástroj, přísluenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, ji je třeba vykonat. Pouití elektrického nástroje k činnosti jiné ne předpokládané můe vytvořit nebezpečnou situaci. 5.5 Servis Nechte elektrický nástroj opravit kvalifikovaným opravářem s pouitím výhradně originálních náhradních dílů. Tak si zajistíte, e nástroj bude i nadále bezpečný. 6 MONTÁ PŘÍSLUENSTVÍ Před montáí vdy vytáhněte zástrčku ze zásuvky. 6.1 Vkládání a vyjímání frézovacích bitů (obr. B) Používejte frézovací bity s průměrem dříku stejným jako je velikost kletiny. Pouívejte pouze frézovací bity, které se hodí pro maximální otáčky za minutu dosahované strojem. Průměr horní frézky nesmí překročit maximální průměr (viz Technické specifikace). Stiskněte zámek vřetena (7) a otáčejte maticí upínací kletiny (6), dokud nezapadne do zámku. Po celou dobu této procedury drte zámek vřetene stisknutý. Klíčem povolte matici upínací kletiny. Vsaďte dřík frézovacího bitu do otvoru upínací kletiny. Otáčejte maticí upínací kletiny, dokud nebude bit řádně utaen. Chcete-li frézovací bit vyměnit, povolte matici upínací kletiny. Jestlie budete vyměňovat mezi provozními kroky bit, vyčkejte, dokud se stroj zcela nezastaví a frézka nevychladne. 6.2 Sestavení a instalace profilovací tyče (obr. C) Profilovací tyč je uitečným pomocníkem při frézování malých obrobků. Sestavte profilovací tyč. Pomocí roubů (19) připevněte profilovací tyč (18) k rámu (14). Povolte svorkové šrouby (4) a zasuňte profilovací tyč do spojovacích dílů (5) Seřiďte profilovací tyč, aby odpovídala poadované vodicí vzdálenosti. Utáhněte svorkové rouby. 6.3 Montáž vodicího pouzdra (obr. D) Vodicí pouzdro je uitečným pomocníkem při frézování podle vzoru. Připevněte vodicí pouzdro (15) pomocí roubů (17) a matic (20) k základně horní frézky (3). Copyright 2007 VARO Vic. Van Rompuy N.V. Page 5

6 6.4 Připevnění adaptéru pro sběr prachu (obr. E) Ke sběru vytvořeného prachu použijte adaptér. Připevněte adaptér pro sběr prachu (16) pomocí roubů (17) a matic (20) k základně horní frézky (3). Připevněte ústí sběrače prachu k výstupnímu otvoru adaptéru. Aby byla zajitěna dobrá viditelnost obrobku, umístěte výstupní otvor adaptéru za stroj. 7 OBSLUHA Vdy dodrujte bezpečnostní pokyny a řiďte se aktuálně platnými předpisy. Při zapínání nebo vypínání stoje drte stroj v zastaveném stavu na obrobku. Frézovací bit umístěný v upínací kletině by mohl obrobek pokodit. Připevněte obrobek svorkou nebo jinak zabezpečte, aby obrobek nemohl za chodu motoru vyklouznout zpod stroje. Stroj pevně drte a rovnoměrně jím pohybujte po obrobku. Na stroj netlačte. Pouívejte pouze frézovací bity bez viditelného opotřebení. Opotřebované frézovací bity mají negativní dopad na účinnost stroje. Po skončení práce vdy stroj vypněte a teprve potom vytáhněte zástrčku ze zásuvky. 8 ŘÍZENÍ HLOUBKY (OBR. F) 2 možnosti nastavení: 8.1 S pouitím dělené stupnice: Povolte upínací kleštinu regulátoru hloubky (9). Sejměte drák upínadla (11) a spusťte stroj dolů na dotyk s obrobkem. Znovu utáhněte drák upínadla. Pouijte dělenou stupnici (12) k nastavení požadované hloubky (10). Upínací kletinu utáhněte. 8.2 S použitím revolverového hloubkového dorazu: 2 různé hloubky lze seřídit rychle. Provádí se to pomocí 3 seřizovacích roubů umístěných na regulátoru hloubky. 9 SPUTĚNÍ A ZASTAVENÍ (OBR. A) Stroj spustíte stiskem tlačítka zapnout / vypnout (1). Rychlost seřídíte seřizovacím tlačítkem (13). Stroj vypnete stiskem tého tlačítka na O. Varování: Plastové díly je třeba frézovat nízkou rychlostí! Po pouití odkládejte nástroj teprve poté, co se pohyb zcela zastavil. Neukládejte nástroj na prané místo; prach by se mohl dostat dovnitř a způsobit poruchu mechanických dílů. Copyright 2007 VARO Vic. Van Rompuy N.V. Page 6

7 10 ÚDRŽBA POW162X CS Chcete-li provádět prohlídku stroje, vdy nejprve vytáhněte zástrčku ze zásuvky. Stroj byl navržen tak, aby dokonale fungoval s minimem údržby. Budete-li stroj udrovat prostý prachu a čistý, prodlouíte jeho ivotnost Čitění Pravidelně vlhkou tkaninou, nejlépe po použití. Větrací desky musejí být trvale prosty prachu. K odstranění odolných nečistot lze pouít vlhkou tkaninu a čisticí prostředek, nikdy vak čpavek, alkohol nebo jiné íravé látky, protoe ty poškodí plastické díly Mazání Tento stroj nepotřebuje dodatečné mazání Porucha V případě poruch vyplývajících z opotřebení určitého dílu se obraťte na prodejnu, kde jste stroj zakoupili. Vzadu najdete seznam s referenčními čísly různých dílů. 11 TECHNICKÉ ÚDAJE Napětí V 230 Kmitočet Hz 50 Kapacita W 1020 Otáčky za minutu (bez ot/min zatížení) Hloubka frézování mm 35 Průměr hřídele frézky mm 8 Hmotnost kg 3,8 Hladina akustického tlaku na pracovišti měřená podle EN 60745: Akustický tlak LpA db(a) 84,6 Akustický výkon LwA db(a) 97,6 Přijměte opatření na ochranu sluchu Hodnota druhé mocniny váeného průměru zrychlení v souladu s EN 60745: aw m/s² 2,7 Copyright 2007 VARO Vic. Van Rompuy N.V. Page 7

8 12 ZÁRUKA POW162X CS V souladu s právními předpisy se na tento produkt vztahuje záruční doba 24 měsíců platná od data jeho zakoupení prvním uživatelem. Tato záruka se vztahuje na veškerý materiál a výrobní vady, ale nevztahuje se na: závady způsobené běným opotřebením a opotřebením jednotlivých částí, jako jsou např. loiska, kartáčky, kabely, zástrčky, vrtáky, bity, řezací lity, atd., a dále na závady nebo poškození vzniklá hrubým zacházením, nehodami nebo úpravami. Záruka se nevztahuje ani na náklady na přepravu. Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup, nebo kdy je jasné, e výrobek nebyl správně udrován (pravidelné čitění ventilačních otvorů, výměna uhlíkových kartáčků,...). Vá doklad o zakoupení je nutné uschovat, neboť je důkazem o datu zakoupení výrobku. Nedemontovaný nástroj musí být vrácen prodejci v přijatelně čistém stavu, v původním ochranném kufříku (pokud je součástí dodávky) spolu s dokladem o zakoupení výrobku. 13 IVOTNÍ PROSTŘEDÍ Pouité zařízení nelikvidujte spolu s běným domovním odpadem, ale řiďte se předpisy vydanými s ohledem na ochranu ivotního prostředí. Použité elektrické výrobky by neměly být zahrnuty do domácího odpadu. Odevzdejte je k recyklaci do adekvátních sběrných středisek. Další informace vám sdělí místní správa nebo prodejce. Copyright 2007 VARO Vic. Van Rompuy N.V. Page 8

9 14 PROHLÁENÍ O SHODĚ 08 VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že Typ zařízení : Horní frézka Značka: POWERplus Číslo poloky: POW162x je ve shodě se základními poadavky a ostatními relevantními ustanoveními přísluných evropských směrnic zaloených na evropských harmonizovaných normách. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohláení. Evropské směrnice (včetně jejich případných změn a doplňků): 2006/95/ES směrnice o nízkém napětí 2004/108/ES směrnice o elektromagnetické kompatibilitě 98/37/ES směrnice o strojním zařízení Evropské harmonizované normy a jejich změny a doplňky: EN : 2006 EN : 2003 EN : 2006 EN : 1997 EN : 2006 EN : 1995 Podepsaný jedná za vedení společnosti na základě zmocnění vystaveného vedením společnosti, Philippe Vankerkhove Ředitel pro certifikaci 29/05/08 Copyright 2007 VARO Vic. Van Rompuy N.V. Page 9
