1 INVESTOR: OBEC VŠESTARY, VŠESTARY 35, VŠESTARY ČÍSLO PARÉ: STAVBA: ENERGETICKY ÚSPORNÁ OPATŘENÍ OÚ VŠESTARY VŠESTARY 35, VŠESTARY OBEC: VŠESTARY KATASTR: VŠESTARY PARCELA: st.33 GENERÁLNÍ PROJEKTANT PD: HL. INŽENÝR PROJEKTU: Ing. ZDENĚK HROUDA Č.ZAKÁZKY:11007 Ing. ZDENĚK HROUDA VŠESTARY VŠESTARY VEDOUCÍ PROJEKTU:: Ing. ZDENĚK HROUDA STUPEŇ PD: DPS VYPRACOVAL: Ing. ZDENĚK HROUDA FORMÁT: 11 x A4 KONTROLOVAL: Ing. ZDENĚK HROUDA DATUM: 07/2013 ČÍSLO: ČÁST PD: D.1.1. Architektonicko-stavební řešení D VÝKRES: TECHNICKÁ ZPRÁVA

2 Obsah : a účel objektu...3 b zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav okolí objektu, včetně řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace,...3 c kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění,...3 d technické a konstrukční řešení objektu, jeho zdůvodnění ve vazbě na užití objektu a jeho požadovanou životnost,...4 d.1 SVISLÉ KONSTRUKCE...4 d.2 VODOROVNÉ KONSTRUKCE...4 d.3 STŘEŠNÍ KONSTRUKCE...4 d.4 BOURACÍ PRÁCE...5 d.5 PŘEKLADY...6 d.6 HYDROIZOLACE...6 d.7 Tepelné izolace...6 d.8 POVRCHY...7 d.9 MALBY, NÁTĚRY...8 d.10 POŽÁRNÍ OBKLADY A TĚSNĚNÍ:...8 d.11 DOPLŇUJÍCÍ KONSTRUKCE...8 d.12 OCELOVÉ KONSTRUKCE...9 d.13 VÝPLNĚ OTVORŮ...9 d.14 Klempířské výrobky...10 e tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů,...10 f způsob založení objektu s ohledem na výsledky inženýrskogeologického a hydrogeologického průzkumu,...10 g vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků,...10 h dopravní řešení,...10 i ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonová opatření,...10 j dodržení obecných požadavků na výstavbu...10 Sídlo: Všestary 199, Všestary Strana 2/11

3 A ÚČEL OBJEKTU Stávající objekt se nachází v obci Všestary č.p. 35. Objekt leží v centru obce. Objekt je využíván jako sídlo obecního úřadu, úřadovna České pošty a v objektu je jeden byt. B ZÁSADY ARCHITEKTONICKÉHO, FUNKČNÍHO, DISPOZIČNÍHO A VÝTVARNÉHO ŘEŠENÍ A ŘEŠENÍ VEGETAČNÍCH ÚPRAV OKOLÍ OBJEKTU, VČETNĚ ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ OBJEKTU OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE, Záměrem investora je zateplení stěn kontaktním zateplovacím systémem ETICS, výměnu oken a dveří, zateplení stropu 2.NP a 3.NP v prostoru půdy a podstřeší, zateplení střechy nad schodištěm, výměna střešní krytiny, osazení střešních oken, ubourání některých nevyužívaných komínů a zvětšení oken ve 3.NP do půdního prostoru. Architektonický ráz objektu je do značné míry předurčen objektem a jeho okolím. Vlastní návrh vychází z požadavků investora. Z architektonického hlediska nebude měněno členění fasády a ani výrazně výškové poměry hřebene, říms apod. Na povrchovou úpravu zateplovacího systému ETICS bude použita vrchní hladká silikonová omítka probarvená ve hmotě. Barevné řešení bude vycházet z kombinace světle šedé a bílé barvy. Na sokl bude použita mozaiková omítka šedé barvy. Nové okenní výplně budou plastové s bílým rámem ve shodném okenním otvoru, jako stávající výplně. Vnější ostění, parapet a nadpraží bude zatepleno systémem ETICS s tloušťkou izolantu mm. Nová střešní krytina bude vláknocementová čtvercová v červeném odstínu. Všechny nové klempířské prvky budou z lakovaného plechu. Klempířské prvky na střeše a plechová krytina bude červené barvy. Ostatní klempířské prvky budou světle šedé barvy. C KAPACITY, UŽITKOVÉ PLOCHY, OBESTAVĚNÉ PROSTORY, ZASTAVĚNÉ PLOCHY, ORIENTACE, OSVĚTLENÍ A OSLUNĚNÍ, Kapacitní bilance prostorů: čistá plocha (1.PP): cca 139,72 m2 čistá plocha (1.NP): cca 146,63 m2 čistá plocha (2.NP): cca 155,45 m2 čistá plocha (3.NP): cca 62,54 m2 čistá plocha půdy (3.NP): cca 95,67 m2 čistá plocha podstřešního prostoru (nad 3.NP): cca 64,00 m2 celkem: cca 664,01 m2 Osvětlení, oslunění Sídlo: Všestary 199, Všestary Strana 3/11

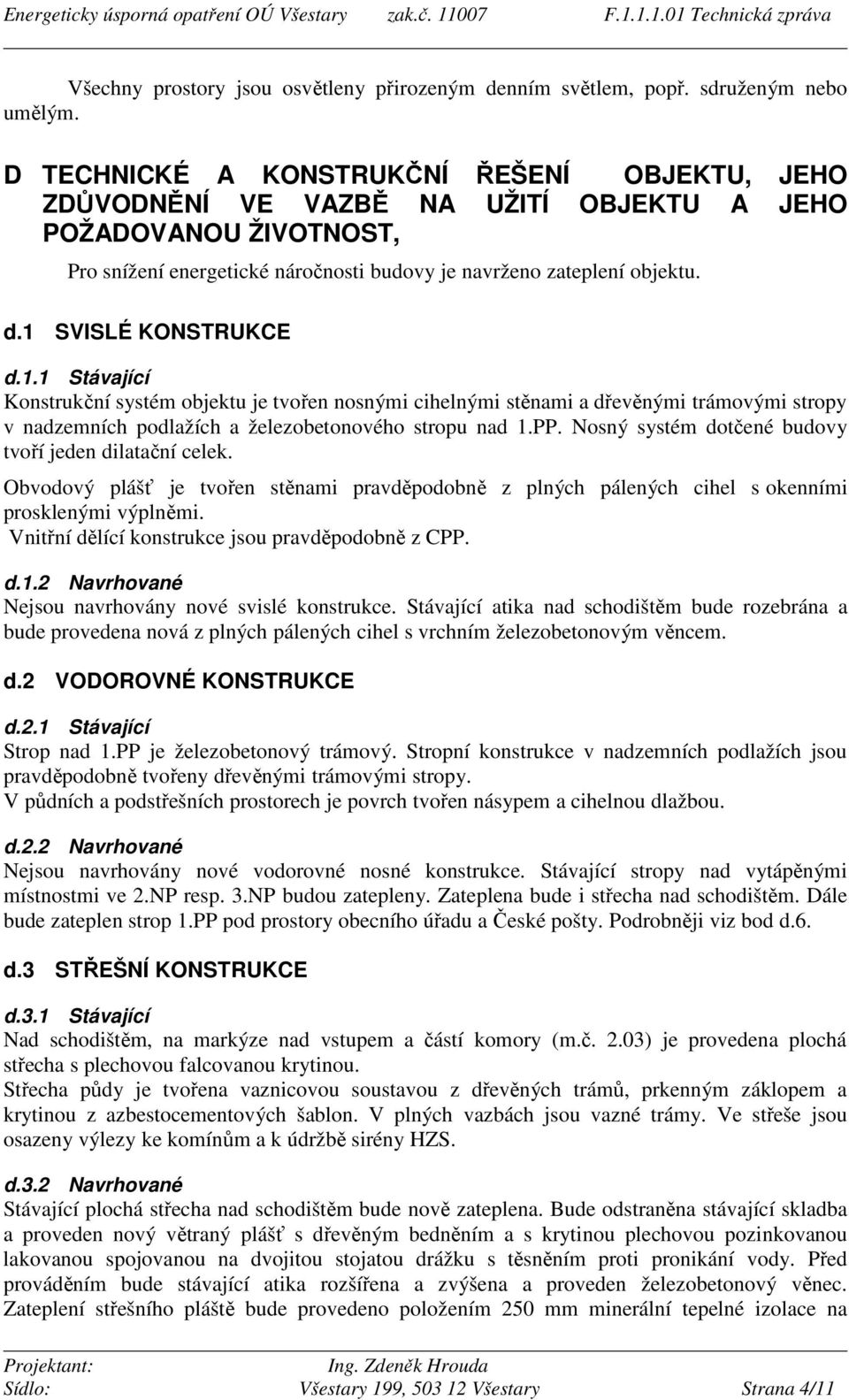

4 Všechny prostory jsou osvětleny přirozeným denním světlem, popř. sdruženým nebo umělým. D TECHNICKÉ A KONSTRUKČNÍ ŘEŠENÍ OBJEKTU, JEHO ZDŮVODNĚNÍ VE VAZBĚ NA UŽITÍ OBJEKTU A JEHO POŽADOVANOU ŽIVOTNOST, Pro snížení energetické náročnosti budovy je navrženo zateplení objektu. d.1 SVISLÉ KONSTRUKCE d.1.1 Stávající Konstrukční systém objektu je tvořen nosnými cihelnými stěnami a dřevěnými trámovými stropy v nadzemních podlažích a železobetonového stropu nad 1.PP. Nosný systém dotčené budovy tvoří jeden dilatační celek. Obvodový plášť je tvořen stěnami pravděpodobně z plných pálených cihel s okenními prosklenými výplněmi. Vnitřní dělící konstrukce jsou pravděpodobně z CPP. d.1.2 Navrhované Nejsou navrhovány nové svislé konstrukce. Stávající atika nad schodištěm bude rozebrána a bude provedena nová z plných pálených cihel s vrchním železobetonovým věncem. d.2 VODOROVNÉ KONSTRUKCE d.2.1 Stávající Strop nad 1.PP je železobetonový trámový. Stropní konstrukce v nadzemních podlažích jsou pravděpodobně tvořeny dřevěnými trámovými stropy. V půdních a podstřešních prostorech je povrch tvořen násypem a cihelnou dlažbou. d.2.2 Navrhované Nejsou navrhovány nové vodorovné nosné konstrukce. Stávající stropy nad vytápěnými místnostmi ve 2.NP resp. 3.NP budou zatepleny. Zateplena bude i střecha nad schodištěm. Dále bude zateplen strop 1.PP pod prostory obecního úřadu a České pošty. Podrobněji viz bod d.6. d.3 STŘEŠNÍ KONSTRUKCE d.3.1 Stávající Nad schodištěm, na markýze nad vstupem a částí komory (m.č. 2.03) je provedena plochá střecha s plechovou falcovanou krytinou. Střecha půdy je tvořena vaznicovou soustavou z dřevěných trámů, prkenným záklopem a krytinou z azbestocementových šablon. V plných vazbách jsou vazné trámy. Ve střeše jsou osazeny výlezy ke komínům a k údržbě sirény HZS. d.3.2 Navrhované Stávající plochá střecha nad schodištěm bude nově zateplena. Bude odstraněna stávající skladba a proveden nový větraný plášť s dřevěným bedněním a s krytinou plechovou pozinkovanou lakovanou spojovanou na dvojitou stojatou drážku s těsněním proti pronikání vody. Před prováděním bude stávající atika rozšířena a zvýšena a proveden železobetonový věnec. Zateplení střešního pláště bude provedeno položením 250 mm minerální tepelné izolace na Sídlo: Všestary 199, Všestary Strana 4/11

5 parozábranu. Vnitřní a horní strana atiky bude zateplena polystyrénem shodné tloušťky jako fasáda tzn. 120 mm. Zateplení atiky bude kotveno k podkladu kotvami vhodného typu a délky. Stávající krov bude před prováděním prozkoumán z hlediska výskytu dřevokazného hmyzu a hub a případně napadené části či prvky bude nutné vyměnit. Předpokládá se ponechání stávajícího bednění a jeho částečná výměna v rozsahu do 50% plochy. Před prováděním odbourání komínu, na kterém je osazena vrcholová vaznice krovu, bude tato vaznice provizorně vynesena a po ubourání komínu bude doplněna částí nové vaznice až k plné vazbě, která bude kotvena ke sloupku plné vazby a bude podepřena páskem. Propojení stávající vaznice s novou bude provedeno svorníky. Do konstrukce střechy budou osazena nová střešní okna a výlezy na střechu. Stávající střešní krytina bude odstraněna a nahrazena novou skládanou plochou vláknocementovou krytinou červené barvy. Nová krytina bude provedena na nové laťování z latí 60x40mm. Vzduchová mezera, mezi kontralatěmi 60x60mm na stávajícím bednění opatřeném novou pojistnou difúzně otevřenou hydroizolací, bude zajišťovat větrání střechy. Pro odvětrání budou u hřebene osazeny typové větrací hlavice. Veškeré oplechování na střeše bude nové z lakovaného pozinkovaného plechu červené barvy. Pro přístup k ponechávaným komínům a siréně IZS budou osazeny ocelové žárově zinkované lávky kotvené ke krovu. Do střešního pláště budou dále osazeny odvětrávací hlavice stávající kanalizace do nových pozicí dle potřeb budoucí vestavby do podkroví. Dále budou osazeny hlavice pro plynové turbo kotle. Stávající krytina na markýze a na zastřešení původních balkónů bude odstraněna a nahrazena novou vč. podkladní konstrukce. Nové dřevěné profily s horní stranou ve spádu 7 budou kotveny do stávající nosné konstrukce markýzy resp. střechy a bude provedeno nové bednění a skladba s lakovaným pozinkovaným plechem spojovaným na dvojitou stojatou drážku s těsněním proti pronikání vody. d.4 BOURACÍ PRÁCE Před započetím prací je nutné provést průzkum stávajících vedení, jejich funkčnosti a možného použití popř. nutné výměny části vedení. Dále je nutné provést průzkum stávajícího dřevěného krovu s ohledem na napadení dřevokazným hmyzem popř. dřevokaznými houbami. V případě zjištění informací jiných, než se kterými bylo uvažováno v projektu, je nutné neprodleně kontaktovat projektanta a zdržet se prací, které by mohly mít negativní vliv na stavby či okolí. Budou odstraněny všechny stávající dřevěné okenní výplně, stávající plastové okno a plastové vchodové do schodiště v 1.NP, stávající hlavní vchodové dveře s ocelovým rámem. Bude provedena demontáž stávajících vnitřních i vnějších parapetů, dešťových svodů, podokapních žlabů, oplechování apod. Stávající azbestocementová krytina šikmé střechy bude odstraněna včetně všech prvků na střeše (např. Hromosvod, revizní lávky, střešní výlezy, stožáry apod. Při demontáži a odstraňování azbestocementové krytiny bude zacházeno jako s nebezpečným odpadem a budou přijata opatření k zabránění šíření azbestových vláken do stavby a jejího okolí dle příslušných platných předpisů. Stávající krytina a podkladní vrstvy ploché střechy nad schodištěm budou odstraněny a bude provedena nová plochá střecha. Nad zvětšovanými okenními otvory ve 3.NP budou osazeny válcované nosníky. Před prováděním bourání otvorů v obvodové nosné stěně bude nejprve provedena vyzdívka stávajících částí otvorů pomocí plných cihel na MC10. Překlad bude tvořeny dvěma ocelovými nosníky. Nejprve se vybourá drážka z jedné strany zdi pro jeden překlad. Překlad musí být uložen min. 200mm v neporušeném zdivu. V místě uložení překladu je nutné provést betonové lože výšky min. 50mm a délky o 50mm větší, než bude délka uložení na polovinu šířky stěny. Sídlo: Všestary 199, Všestary Strana 5/11

6 Pak se uloží jeden ocelový nosník překladu a zdivo nad překladem se k překladu řádně doklínuje, kapsy zabetonovat. Pak se stejným způsobem provede osazení překladů z druhé strany bourané stěny. Pak je teprve možné začít stěnu opatrně od shora bourat. Vybouraný materiál je nutné průběžně odstraňovat, aby nezatěžoval stropní konstrukce. Nosníky budou spojeny navařením pásové oceli 50/5 po 400mm ke spodním pásnicím. Ocelové prvky budou obaleny pletivem a omítnuty. Půda ve 3.NP a nad 3.NP bude vyklizena pro realizaci zateplení. Dva stávající komíny končící pod úrovní střešního pláště budou ubourány až k podlaze 3.NP a zaslepeny. Před prováděním odbourání komínu, na kterém je osazena vrcholová vaznice krovu, bude tato vaznice provizorně vynesena a po ubourání komínu bude doplněna částí nové vaznice až k plné vazbě, která bude kotvena ke sloupku plné vazby a bude podepřena páskem. Propojení stávající vaznice s novou bude provedeno svorníky. Stávající plechová krytina markýzy nad vchodovými dveřmi a na střeše nad komorou ve 2.NP bude odstraněna a nahrazena novou. Další komín bude v nadstřešní části ubourán pod úroveň střešního pláště a stávající skříň připojení k internetu bude přesunuta níže. Komín u západní fasády bude ubourán pod úroveň střešního pláště a nově vyzděn ve zmenšených rozměrech a budou ponechány 2-3 průduchy. Komín u severní fasády bude ubourán pod úroveň střešního pláště a nově vyzděn. Komíny budou opatřeny novou betonovou hlavicí. Bourané konstrukce jsou uvedeny ve výkresové příloze této dokumentace. Při bourání je nutné dodržovat všechny bezpečnostní předpisy a normy zvláště související s bouracími pracemi a pracemi ve výškách. Při pracích musí být pracovníci vybaveni všemi předepsanými pomůckami a prostředky. Musí být seznámeni se všemi bezpečnostními předpisy. Bourací práce je nutné provádět za stálé přítomnosti způsobilé osoby. Bouraný materiál je nutno průběžně odstraňovat z objektu, nesmí dojít k lokálnímu přetěžování konstrukce. Při jakýchkoliv poruchách konstrukcí, které se projeví při provádění bouracích, nebo zajišťovacích prací je nutné zastavit práce a okamžitě oznámit stav konstrukcí zpracovateli dokumentace. Při bouracích pracích je nutné dbát zvýšené opatrnosti, aby nedošlo k ohrožení životů, nebo zdraví pracovníků a aby bourané konstrukce neporušily zbývající nosné konstrukce. Před započetím bouracích prací je nutné provést odpojení všech rozvodných medií nacházejících v prostoru bouraných konstrukcích. d.5 PŘEKLADY V prostoru půdy ve 3.NP budou ve štítové obvodové stěně, pro budoucí půdní vestavbu, zvětšeny stávající okenní otvory. Postup bourání viz bod d.4 d.6 HYDROIZOLACE Nejsou navrhovány nové hydroizolace proti zemní vlhkosti. Na balkónech je pod keramickou dlažbu navržena hydroizolační stěrka, která bude provedena i na okolní stěny do výše min. 150 mm. V místě přechodu z vodorovné plochy na svislou stěnu bude použita typová rohová bandáž dle výrobce stěrky. Jako pojistná a separační izolace je navržen asfaltový modifikovaný pás na vyrovnané nosné konstrukci. d.7 Tepelné izolace Zateplení stropu nad 2.NP a nad 3.NP z prostoru půdy volným položením minerální tepelné izolace (λ= max. 0,041 W/(m.K) tl. 250 mm a překrytí difůzně otevřenou pojistnou fólií určenou pro kontakt s tepelnou izolací Zateplení střechy nad schodištěm a nad komorou volným položením minerální tepelné izolace (λ = max. 0,041 W/(m.K) tl. 250 mm Sídlo: Všestary 199, Všestary Strana 6/11

7 Zateplení podlahy 1.NP nad venkovním prostorem je navrženo zateplovacím systémem ETICS s tepelnou izolací z šedého expandovaného polystyrénu s grafitovou přísadou (λ = max. 0,032 W/(m.K)) tl. 220 mm. Zateplení obvodových stěn je navrženo zateplovacím systémem ETICS s tepelnou izolací z šedého expandovaného polystyrénu s grafitovou přísadou (λ = max. 0,032 W/(m.K)) tl. 120 mm. Ostění, parapety, nadpraží obvodových výplní a spodní hrany resp. čela střešních říms budou zatepleny stejným systémem jako obvodové stěny pouze tl. tepelné izolace bude mm. Zateplení soklu, které je provedeno cca 200 mm pod terén bude do výšky 300 mm nad terén provedeno z nenasákavého polystyrénu PERIMETR tl. 120 mm (λ = max. 0,034 W/ (m.k)). V kontaktu se zeminou bude polystyrén chráněn nopovou fólií tl. 10 mm. Zateplení vnitřních stěn k půdnímu prostoru je navrženo zateplovacím systémem ETICS s tepelnou izolací z minerálních vláken (λ = max. 0,039 W/(m.K)) tl. 160 mm. Pro zateplovací systém budou použity certifikované doplňky a prvky jednotlivých výrobců. Budou dodrženy technologické předpisy výrobců jednotlivých materiálů a požární řešení. Pro žádost o dotace ze Státního fondu životního prostředí je pro uznatelné náklady uvažováno pouze zahrnutí nákladů spojených s realizací zateplení popsaných v energetickém auditu. Jedná se o zateplení obvodových stěn objektu vytápěných prostor, výměnu oken ve vytápěných prostorech, zateplení podlahy nad venkovním prostorem a zateplení stropu do nevytápěných prostor nad 2.NP a 3.NP a střechy nad schodištěm a komorou. Dále bude zateplena vnitřní stěna k půdnímu prostoru. Ostatní navržené úpravy budou neuznatelným nákladem. d.8 POVRCHY d.8.1 podlahy V prostoru půdy ve 3.NP a nad 3.NP bude provedena dřevěná pochůzná plocha pro přístup ke stávajícím oknům a komínům. Konstrukce bude složena z dřevěného křížem provedeného prkenného roštu s pochůznou plochou z OSB desek tl. 25 mm. OSB desky budou ukládány vždy alespoň přes dvě pole. Dřevěný rošt bude impregnován proti dřevokaznému hmyzu a houbám. Mezi rošt bude vložena tepelná izolace tl. 250mm. d.8.2 stěny d Zděné stěny vnitřní Otvory po vybouraných obvodových výplních budou začištěny a vyspraveny jádrovou + štukovou omítka popř. dozděny plynosilikátovými tvárnicemi a omítnuty s výztužnou mřížkou. Omítky budou bez dutin, trhlin a prasklin. Aby se zabránilo popraskání omítky, je možno, než povrchová vrstva zatvrdne, ji zpevnit nastříkáním vhodného zpevňujícího výrobku. Musí být zajištěna kompatibilita s použitými malbami. Stávající porušené omítky budou vyspraveny a provedeny v kvalitě nově prováděných omítek. V místech poškozené omítky bude tato odstraněna a nahrazena novou ve stejném materiálovém a barevném řešení. Omítka na zateplovaných vnitřních stěnách v půdním prostoru bude odstraněna a provedena nová vápenocementová omítka. Sídlo: Všestary 199, Všestary Strana 7/11

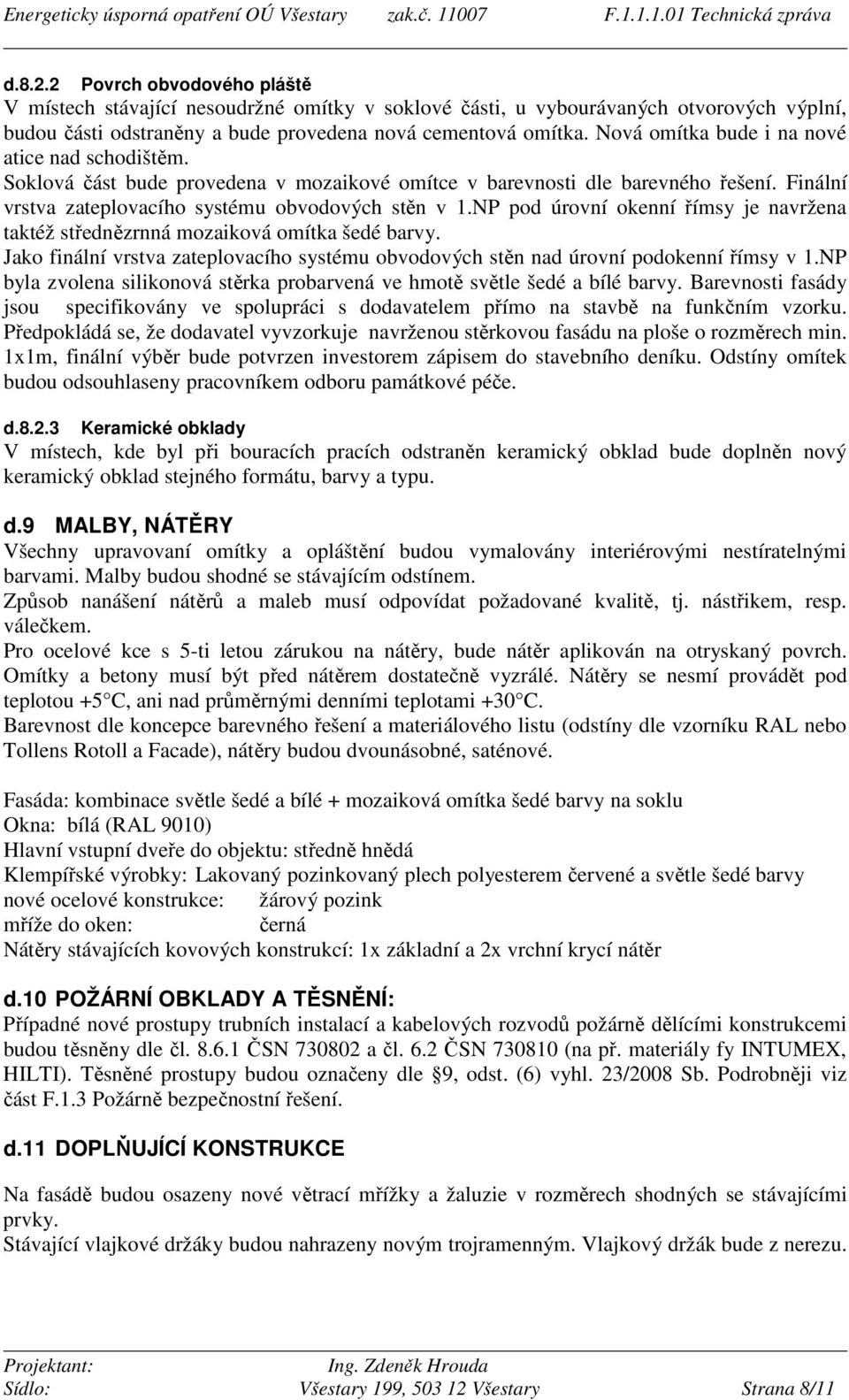

8 d Povrch obvodového pláště V místech stávající nesoudržné omítky v soklové části, u vybourávaných otvorových výplní, budou části odstraněny a bude provedena nová cementová omítka. Nová omítka bude i na nové atice nad schodištěm. Soklová část bude provedena v mozaikové omítce v barevnosti dle barevného řešení. Finální vrstva zateplovacího systému obvodových stěn v 1.NP pod úrovní okenní římsy je navržena taktéž střednězrnná mozaiková omítka šedé barvy. Jako finální vrstva zateplovacího systému obvodových stěn nad úrovní podokenní římsy v 1.NP byla zvolena silikonová stěrka probarvená ve hmotě světle šedé a bílé barvy. Barevnosti fasády jsou specifikovány ve spolupráci s dodavatelem přímo na stavbě na funkčním vzorku. Předpokládá se, že dodavatel vyvzorkuje navrženou stěrkovou fasádu na ploše o rozměrech min. 1x1m, finální výběr bude potvrzen investorem zápisem do stavebního deníku. Odstíny omítek budou odsouhlaseny pracovníkem odboru památkové péče. d Keramické obklady V místech, kde byl při bouracích pracích odstraněn keramický obklad bude doplněn nový keramický obklad stejného formátu, barvy a typu. d.9 MALBY, NÁTĚRY Všechny upravovaní omítky a opláštění budou vymalovány interiérovými nestíratelnými barvami. Malby budou shodné se stávajícím odstínem. Způsob nanášení nátěrů a maleb musí odpovídat požadované kvalitě, tj. nástřikem, resp. válečkem. Pro ocelové kce s 5-ti letou zárukou na nátěry, bude nátěr aplikován na otryskaný povrch. Omítky a betony musí být před nátěrem dostatečně vyzrálé. Nátěry se nesmí provádět pod teplotou +5 C, ani nad průměrnými denními teplotami +30 C. Barevnost dle koncepce barevného řešení a materiálového listu (odstíny dle vzorníku RAL nebo Tollens Rotoll a Facade), nátěry budou dvounásobné, saténové. Fasáda: kombinace světle šedé a bílé + mozaiková omítka šedé barvy na soklu Okna: bílá (RAL 9010) Hlavní vstupní dveře do objektu: středně hnědá Klempířské výrobky: Lakovaný pozinkovaný plech polyesterem červené a světle šedé barvy nové ocelové konstrukce: žárový pozink mříže do oken: černá Nátěry stávajících kovových konstrukcí: 1x základní a 2x vrchní krycí nátěr d.10 POŽÁRNÍ OBKLADY A TĚSNĚNÍ: Případné nové prostupy trubních instalací a kabelových rozvodů požárně dělícími konstrukcemi budou těsněny dle čl ČSN a čl. 6.2 ČSN (na př. materiály fy INTUMEX, HILTI). Těsněné prostupy budou označeny dle 9, odst. (6) vyhl. 23/2008 Sb. Podrobněji viz část F.1.3 Požárně bezpečnostní řešení. d.11 DOPLŇUJÍCÍ KONSTRUKCE Na fasádě budou osazeny nové větrací mřížky a žaluzie v rozměrech shodných se stávajícími prvky. Stávající vlajkové držáky budou nahrazeny novým trojramenným. Vlajkový držák bude z nerezu. Sídlo: Všestary 199, Všestary Strana 8/11

9 Všude na rozích omítek stěn a sloupů, budou v rámci omítek použity pozinkované stavební lišty k ochraně rohů. Tyto lišty budou osazeny na zdivo a zaomítnuty hrubými omítkami a výsledně přeštukovány. Veškeré prostupy mezi dvěma požárními úseky budou požárně utěsněny dle požadavku vyplývajícího z požární zprávy. Kolem objektu bude po provedení zateplení upraven okapový chodník z praného kačírku. d.12 OCELOVÉ KONSTRUKCE Zámečnické výrobky jsou povětšinou jednoduchých tvarů, běžně užívané provedené z černé oceli a ošetřené nátěrem proti korozi a finálním nátěrem dle RAL dle požadavků architekta. Prvky ve vnějším prostředí jsou žárově zinkovány. Jedná se především o: - Zábradlí na balkónech s výplní z pozinkovaného tahokovu - nové kované mříže do oken - ocelové lávky na střeše - nerezový stožár na střeše - nerezové rámy pro tabule Zámečnické výrobky budou prováděny v úrovni ostatních použitých prvků (sváry přibrušovány, spáry rovnoběžné, nerovnosti upraveny atd.). Nátěry ocelových konstrukcí (zárubně, zábradlí) budou provedeny minimálně třívrstvé (základ + dva vrchní nátěry) pokud nejsou žárově zinkovány nebo z nerezu. Odstíny jednotlivých nátěrových hmot jsou stanoveny v barevném řešení a průběhu výstavby objektu mohou být změněny dle požadavku investora. Veškeré nezabudované kovové konstrukce budou opatřeny odpovídajícími antikorozními nátěry. d.13 VÝPLNĚ OTVORŮ d.13.1 Okna Okna jsou uvažována s plastovým šestikomorovým rámem bílé barvy. Mikroventilace bude zajištěna 4tou polohou kliky. Souč. prostupu tepla celého okna musí splňovat Uw 0,85 W/m2K. Okna jsou s křídly otočnými a sklápěcími, zasklená tepelně-izolačním trojsklem. Některá okna budou s bezpečnostním zasklením P4A. Některá okna jsou dělena vloženými poutci popř. meziskelními příčkami. Celoobvodové kování oken musí umožnit mikroventilační polohou křídla u otvíravých oken. Bude zajištěna infiltrace, která umožní výměnu alespoň 0,5 násobku objemu vzduchu v místnosti za hodinu při zachování tepelně technických požadavků. Součástí dodávky okna budou vnější ocelové lakované parapety parapety a vnitřní postformingové parapety bílé barvy. V připojovací spáře bude provedena z vnitřní strany parotěsná fólie a z vnější strany větruodolná fólie. Všechny výplně musí splňovat normu doporučené hodnoty ČSN :2011. d.13.2 Dveře Hlavní vchodové dveře jsou uvažovány dvoukřídlé s plastovým rámem hnědé barvy. Souč. prostupu tepla celých dveří max. Ud=1,2 W/m2K. Zasklení je navrženo tepelně-izolačním trojsklem. Zasklení bude bezpečnostní P4A. Druhé křídlo bude vyplněno plnou výplní, do které budou osazeny zvonková tlačítka, dopisní schránky. Práh bude v provedení s přerušeným tepelným mostem. V připojovací spáře bude provedena z vnitřní strany parotěsná fólie a z vnější Sídlo: Všestary 199, Všestary Strana 9/11

10 strany větruodolná fólie. Celé dveře včetně rámů a všech výplní musí splňovat podmínku Ud 1,2W/m2K. Všechny výplně musí splňovat normu doporučené hodnoty ČSN :2011. d.14 Klempířské výrobky Klempířské výrobky jsou navrženy z lakovaného pozinkovaného plechu červené a světle šedé barvy. Klempířské konstrukce zahrnují oplechování parapetů, atik střechy, podokapních žlabů a svodů vč všech prvků (kotlíky, kolena apod.). Dále budou provedeny plechové krytiny plochých střech na dvojitou stojatou drážku, která bude těsněna proti pronikání vlhkosti. Plechové parapety budou na straně ostění profilovány ohyby a zapuštěny do ostění cca 10 mm. Veškeré výrobky budou provedeny v souladu s příslušnými prováděcími normami především s ČSN E TEPELNĚ TECHNICKÉ VLASTNOSTI STAVEBNÍCH KONSTRUKCÍ A VÝPLNÍ OTVORŮ, Tento projekt řeší provedení zateplení stěn kontaktním zateplovacím systémem ETICS, zateplení stropu nad 2.NP a 3.NP, zateplení střechy schodiště a komory, zateplení podlahy nad venkovním prostorem, zateplení vnitřní stěny k půdě, výměna oken a dveří. Tepelně technické parametry zateplovaných konstrukcí vyhovují na požadované součinitele prostupu tepla dle ČSN : Podrobněji viz energetický audit. F ZPŮSOB ZALOŽENÍ OBJEKTU S OHLEDEM NA VÝSLEDKY INŽENÝRSKOGEOLOGICKÉHO A HYDROGEOLOGICKÉHO PRŮZKUMU, Založení objektu není touto rekonstrukcí dotčeno, zůstává stávající. G VLIV OBJEKTU A JEHO UŽÍVÁNÍ NA ŽIVOTNÍ PROSTŘEDÍ A ŘEŠENÍ PŘÍPADNÝCH NEGATIVNÍCH ÚČINKŮ, Zrealizovaná stavba negativně neovlivní životní prostředí této lokality. Všechny stávající zatravněné plochy budou uvedeny do původního stavu a nedochází ani ke kácení stromů či keřových porostů. H DOPRAVNÍ ŘEŠENÍ, Objekt je napojen na dopravní síť. Příjezd pro vozidla je stávající z veřejné komunikace. Řešení dopravy v klidu je stávající. Nová parkovací stání nejsou navržena. I OCHRANA OBJEKTU PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ, PROTIRADONOVÁ OPATŘENÍ, Jedná se o stavební úpravy stávajícího objektu. Řešení ochrany před škodlivými vlivy vnějšího prostředí není předmětem této dokumentace. J DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU. Projektová dokumentace byla vypracována v souladu s požadavky vyhlášky 268/2009 Sb. o technických požadavcích na stavby. Lze tedy konstatovat, že obecné technické požadavky na výstavbu byly splněny. Sídlo: Všestary 199, Všestary Strana 10/11

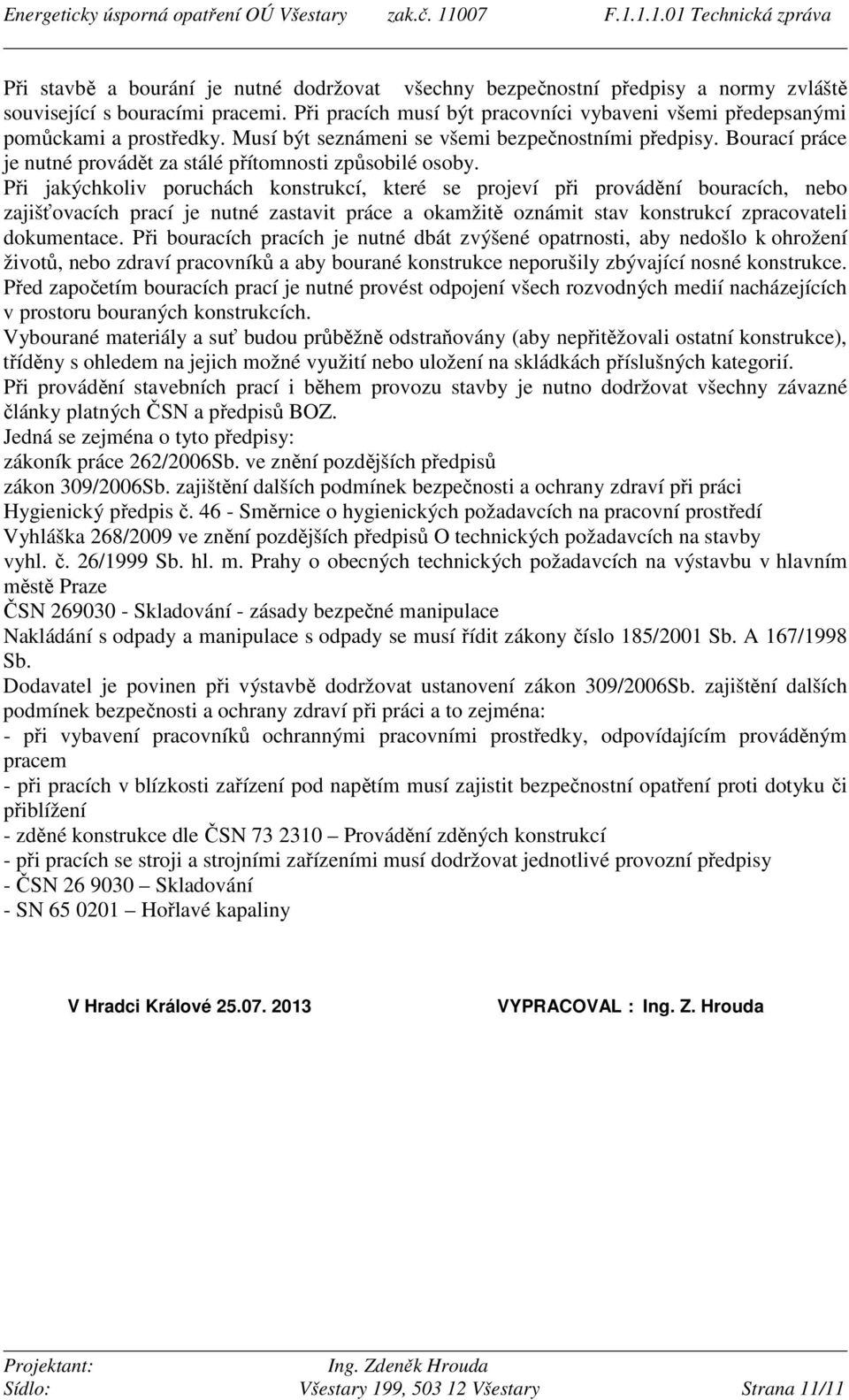

11 Při stavbě a bourání je nutné dodržovat všechny bezpečnostní předpisy a normy zvláště související s bouracími pracemi. Při pracích musí být pracovníci vybaveni všemi předepsanými pomůckami a prostředky. Musí být seznámeni se všemi bezpečnostními předpisy. Bourací práce je nutné provádět za stálé přítomnosti způsobilé osoby. Při jakýchkoliv poruchách konstrukcí, které se projeví při provádění bouracích, nebo zajišťovacích prací je nutné zastavit práce a okamžitě oznámit stav konstrukcí zpracovateli dokumentace. Při bouracích pracích je nutné dbát zvýšené opatrnosti, aby nedošlo k ohrožení životů, nebo zdraví pracovníků a aby bourané konstrukce neporušily zbývající nosné konstrukce. Před započetím bouracích prací je nutné provést odpojení všech rozvodných medií nacházejících v prostoru bouraných konstrukcích. Vybourané materiály a suť budou průběžně odstraňovány (aby nepřitěžovali ostatní konstrukce), tříděny s ohledem na jejich možné využití nebo uložení na skládkách příslušných kategorií. Při provádění stavebních prací i během provozu stavby je nutno dodržovat všechny závazné články platných ČSN a předpisů BOZ. Jedná se zejména o tyto předpisy: zákoník práce 262/2006Sb. ve znění pozdějších předpisů zákon 309/2006Sb. zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci Hygienický předpis č Směrnice o hygienických požadavcích na pracovní prostředí Vyhláška 268/2009 ve znění pozdějších předpisů O technických požadavcích na stavby vyhl. č. 26/1999 Sb. hl. m. Prahy o obecných technických požadavcích na výstavbu v hlavním městě Praze ČSN Skladování - zásady bezpečné manipulace Nakládání s odpady a manipulace s odpady se musí řídit zákony číslo 185/2001 Sb. A 167/1998 Sb. Dodavatel je povinen při výstavbě dodržovat ustanovení zákon 309/2006Sb. zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci a to zejména: - při vybavení pracovníků ochrannými pracovními prostředky, odpovídajícím prováděným pracem - při pracích v blízkosti zařízení pod napětím musí zajistit bezpečnostní opatření proti dotyku či přiblížení - zděné konstrukce dle ČSN Provádění zděných konstrukcí - při pracích se stroji a strojními zařízeními musí dodržovat jednotlivé provozní předpisy - ČSN Skladování - SN Hořlavé kapaliny V Hradci Králové VYPRACOVAL : Ing. Z. Hrouda Sídlo: Všestary 199, Všestary Strana 11/11
