1 Stavba Investor : Mateřská škola Obrataň : Obec Obrataň, Obrataň 209, Obrataň Přílohy Vypracoval ing. Jan Šlechta Datum

2 Seznam příloh Příloha č. 1 Příloha č. 2 Příloha č. 3 Příloha č. 4 Příloha č. 5 Příloha č. 6 Příloha č. 7 Příloha č. 8 - Základní standardy stavebních materiálů - Skladby podlahových a stropních konstrukcí - Výpis prefabrikátů - Výpis řeziva krovu - Výpis klempířských, zámečnických výrobků a střechy - Výpis materiálu zdravotní instalace - Výpis materiálu vzduchotechniky - Výpis materiálu plynu

3 Základní standardy stavebních materiálů Příloha č. 1

4 Obvodové zdivo tl. 500 mm - broušené

5 Věncovky - broušené

6 Příčkovky tl. 140 mm - broušené

7 Příčkovky tl. 80 mm - broušené

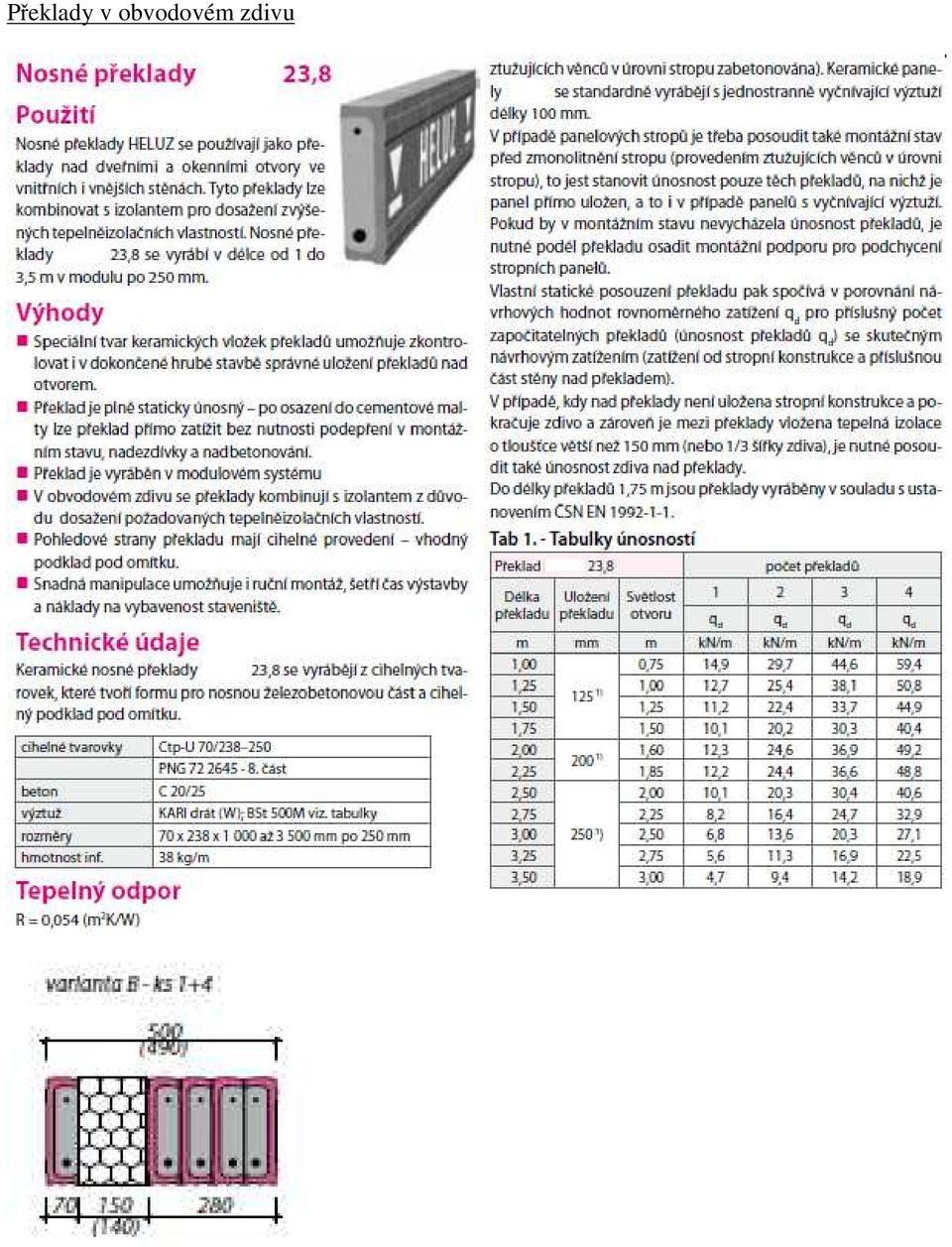

8 Překlady v obvodovém zdivu

9 Překlady v příčkách

10 Stropní konstrukce železobetonový předpjatý panel

11 Tepelná izolace polystyren skladba podlah, izolace překladů a věnců Pěnový polystyren EPS 100 S Stabil Tepelně izolační desky z pěnového polystyrenu pro středně a málo tlakově namáhané konstrukce. EPS 100 S Stabil je vhodný zejména pro ploché střechy nebo podlahy s běžným zatížením. Technické údaje: Součinitel tepelné vodivosti 0,037 W/m K Napětí v tlaku CS(10) 100 kpa Formát: 1000 x 500 mm Tloušťka mm Obsah balíku m 2 Tepelný odpor Rmat (m 2 K/W) 50 5,0 1, ,0 1, ,5 1, ,0 2,16 Tepelná izolace stropních konstrukcí - minerální vlna

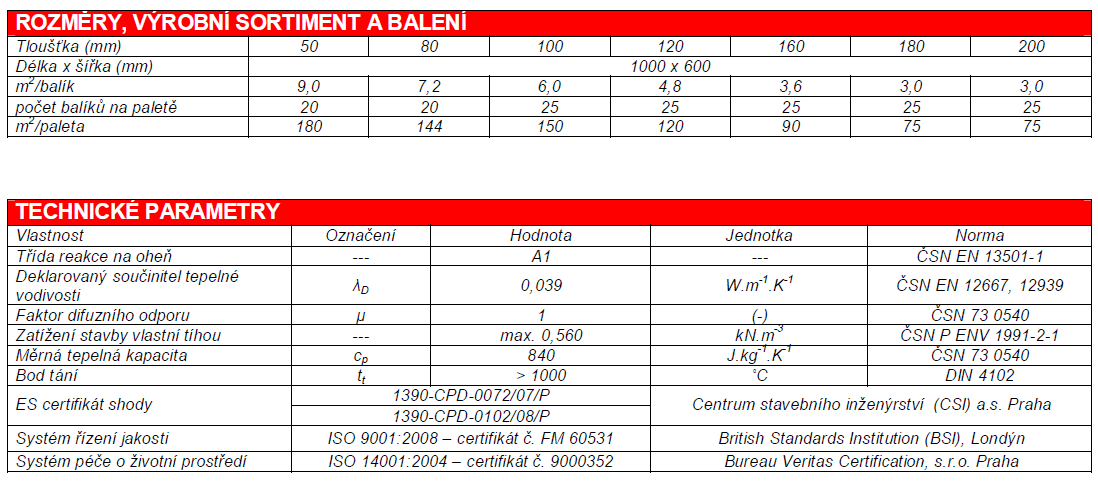

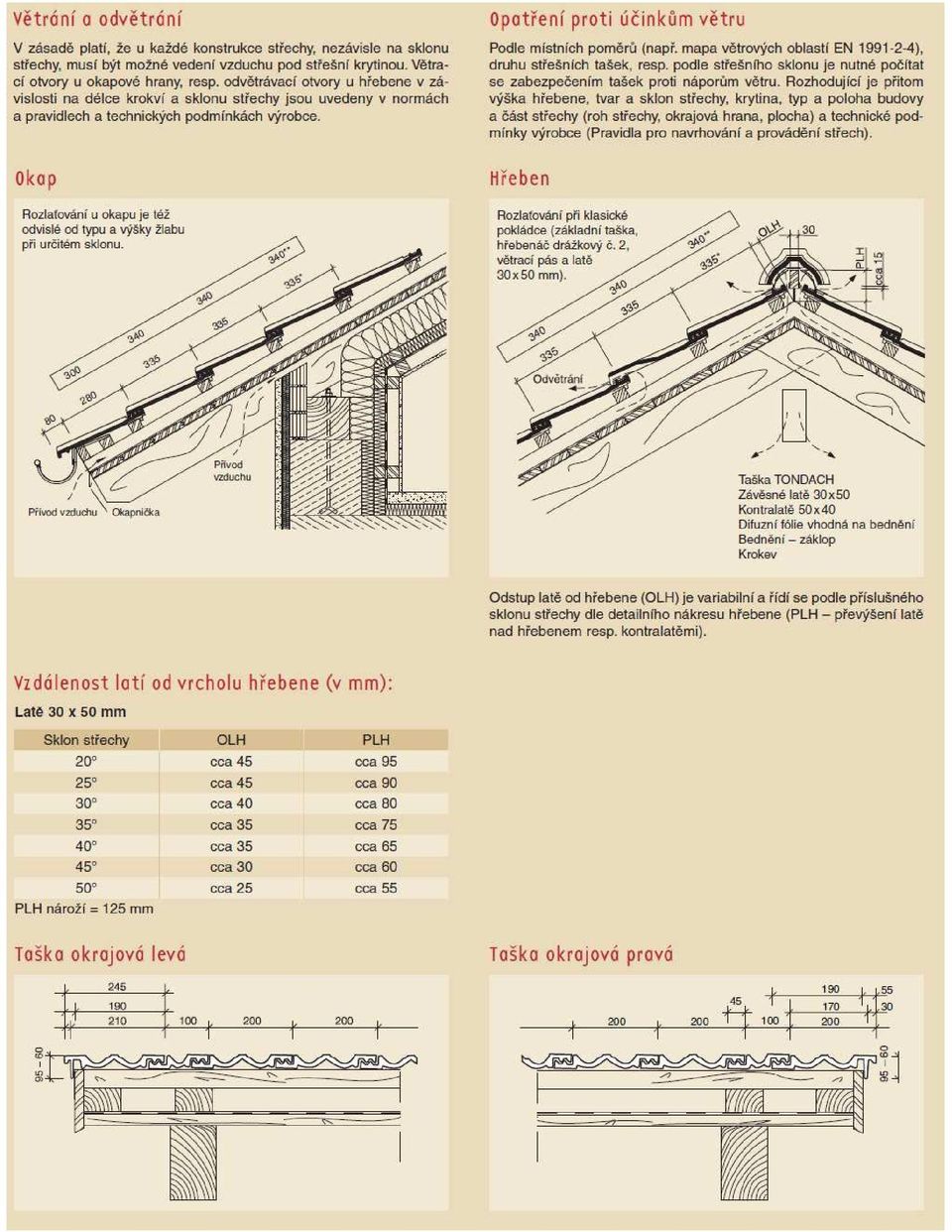

12 Střešní krytina - sedlová střecha: Keramická střešní skládaná krytina, včetně všech systémových doplňků: Základní taška 14,5 ks/m2 Okrajové tašky pravá, levá Hřebenáč Odvětrávací tašky Průchozí taška pro odvětrání kanalizace včetně větrací hlavice Prostupová taška univerzální kovová Systémový držák dřevěné kulatiny Protisněhové háky

13

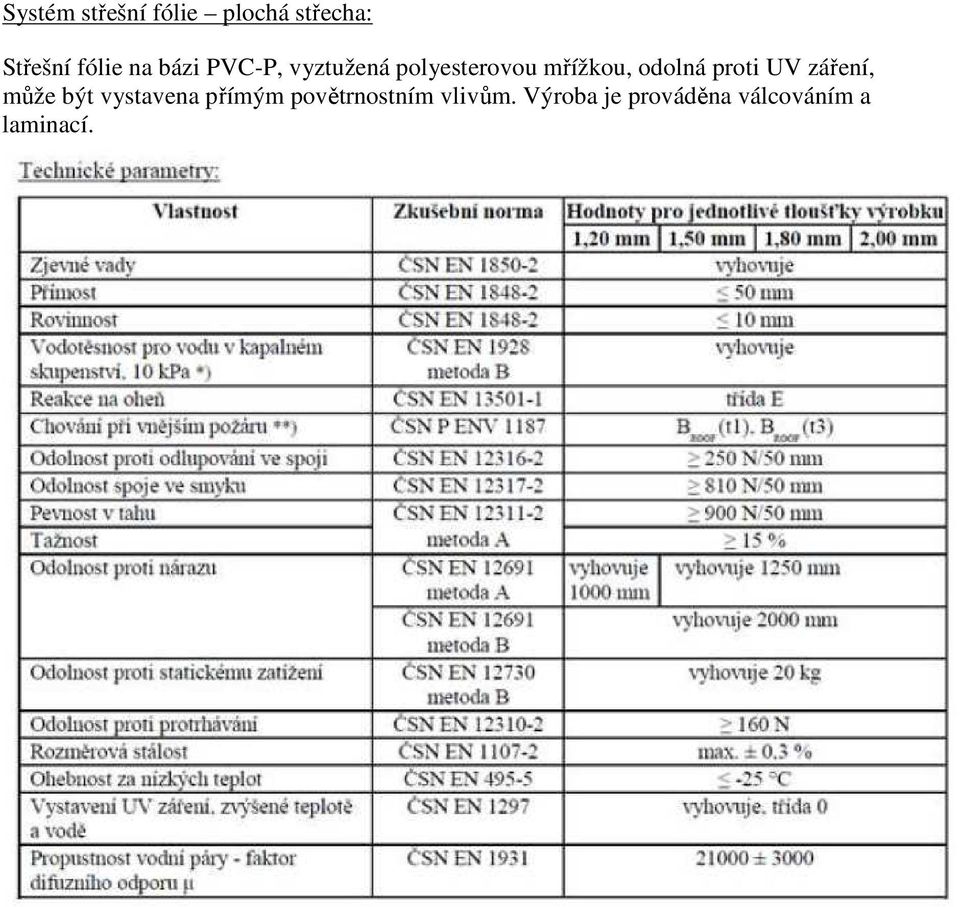

14 Systém střešní fólie plochá střecha: Střešní fólie na bázi PVC-P, vyztužená polyesterovou mřížkou, odolná proti UV záření, může být vystavena přímým povětrnostním vlivům. Výroba je prováděna válcováním a laminací.

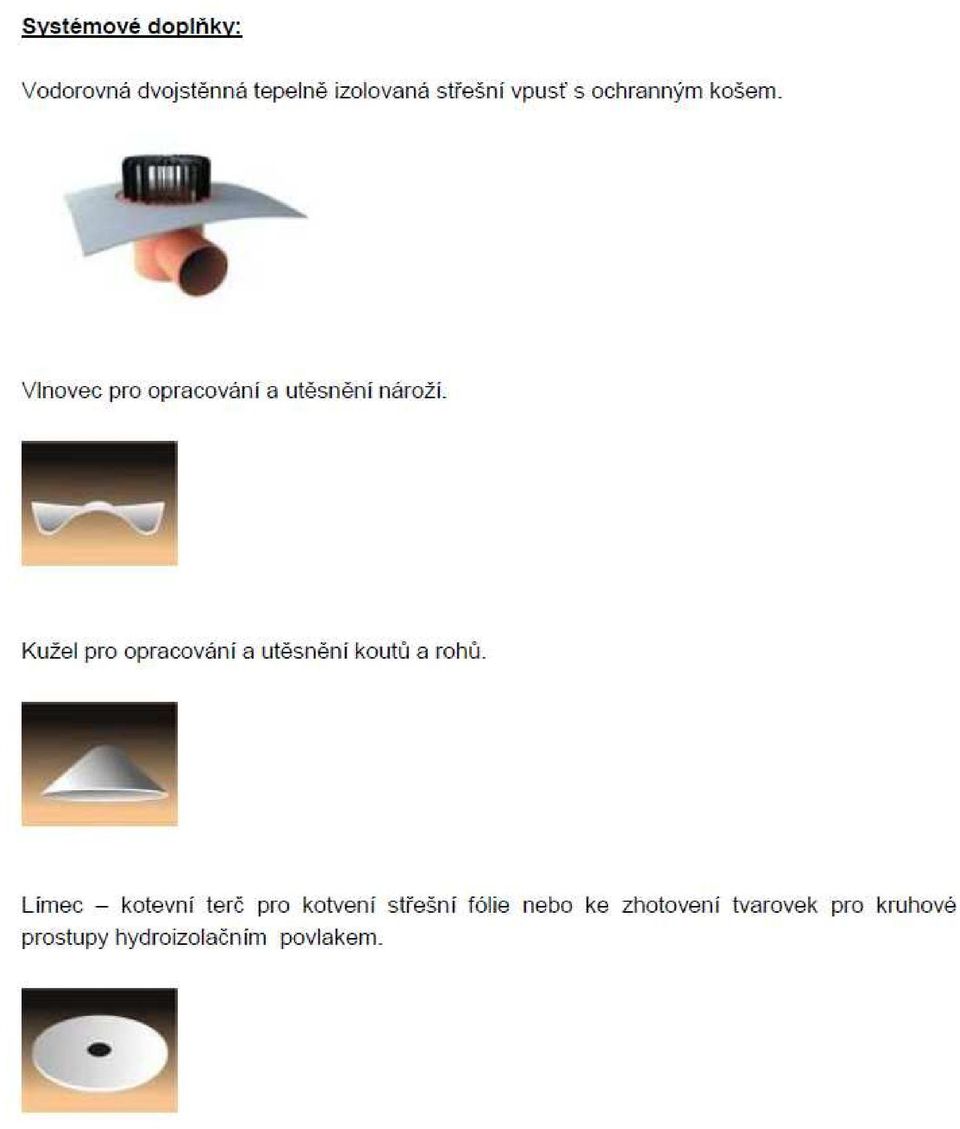

15

16 Pojistná hydroizolace: Izolační nevyztužená fólie na bázi PVC-P, typ A dle ČSN EN Výroba je prováděna válcováním a laminací.

17 Izolace proti zemní vlhkosti:

18 Okna: Základní profil: - dutý 7 - komorový plastový systém - oboustranně bílá barva - celoobvodové tepelně izolační nekovové výztuže - konstrukční výška rámu a křídla76 mm - konstrukční hloubka rámu a křídla 82 mm - polopředsazené křídlo - křídlo s integrovanou okapničkou - oblé tvary rámu i křídla (interiér i exteriér) Těsnění: - 3 těsnění - 2 těsnění na křídle, 1 na rámu, středové těsnění doléhá na pevnou část rámu (přepážku) Kování: - celoobvodové systémové se skrytými panty a spárovým větráním - třída bezpečnosti A - bezpečnostní uzamykací plech, který společně s čepem s hřibovou hlavou spolehlivě zabraní vypáčení okna v uzamčeném stavu, povrchová úprava stříbrný titan, s náběhem křídla a s ochranou proti chybné obsluze - štulpová převodovka - čtyřpolohové ovládání klikou, případně pákový ovladač s bovdenovým vodičem Zasklení: - sklo splňující požadavek na tzv. teplou hranu, - meziskelní rámeček z vícevrstevného laminátu má koeficient lineárního prostupu tepla Bezpečnostní sklo: - zabarvené vrstvené bezpečnostní sklo s měkce pokovenou vrstvou (vnitřní, případně vnější strana) Tepelná izolace: - součinitel prostupu tepla celého okna - Uw = 1,1 W(m2K)-1 Garance: - výrobce skel bude garantovat naplněnost vzácným plynem min. 90% obsahu - výrobce tmelu pro utěsnění obvodu izolačních skel připustí infiltraci max. 1,5 % ročně

19 Ostatní: - odvodňovací otvory budou zakryty plastovými krytkami - dvoukřídlá okna ve štulpovém provedení se štulpovou převodovkou (klička uprostřed svoru z estetických důvodů)

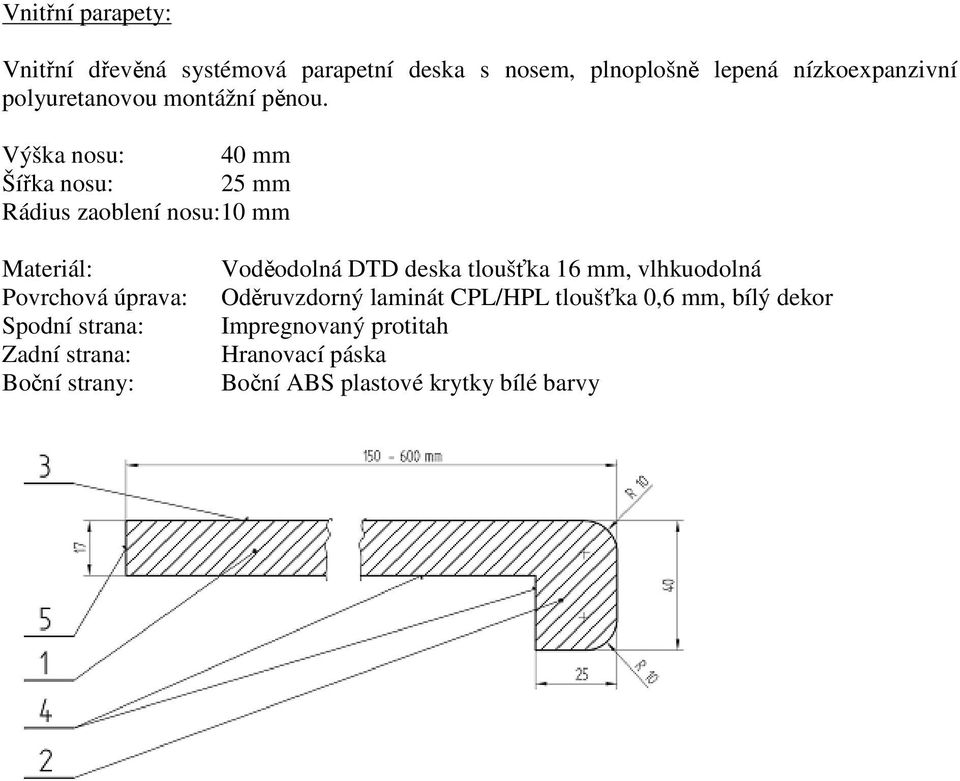

20 Vnitřní parapety: Vnitřní dřevěná systémová parapetní deska s nosem, plnoplošně lepená nízkoexpanzivní polyuretanovou montážní pěnou. Výška nosu: 40 mm Šířka nosu: 25 mm Rádius zaoblení nosu:10 mm Materiál: Povrchová úprava: Spodní strana: Zadní strana: Boční strany: Voděodolná DTD deska tloušťka 16 mm, vlhkuodolná Oděruvzdorný laminát CPL/HPL tloušťka 0,6 mm, bílý dekor Impregnovaný protitah Hranovací páska Boční ABS plastové krytky bílé barvy

21 Balkónové dveře: Základní profil Stavební hloubka 73 mm. Dorazové těsnění doplněné kartáčkem snižuje tepelní ztráty. Okapnice zabraňující průniku děšťové vody. Snadno udržovatelné díky homogennímu povrchu a zarovnaným zasklívacím lištám. Stabilní vícekomorový profil - výztuhy v rozích spojeny. Odolný hliníkový práh s přerušeným tepelním mostem Bezpečnostní sklo: - zabarvené vrstvené bezpečnostní sklo s měkce pokovenou vrstvou (vnitřní, případně vnější strana) Tepelná izolace: - součinitel prostupu tepla celého okna - Uw = 1,5 W(m2K)-1

22 Povlaková krytina s protiskluzným povrchem: Technické parametry podlahové krytiny jsou zadány obecně. Konkrétní odstín a struktura podlahové krytiny budou stanoveny výběrem na základě fyzických vzorků, které zajistí dodavatel stavby a budou odsouhlaseny na kontrolním dnu se zástupcem investora, vedením školy a projektanta. Charakteristika: Speciální povrch je konstruován pro odolnost vůči uklouznutí. Technické parametry: Typ konstrukce: homogenní, vsyp SiC na povrchu, vsyp Al2 O3 v celé tloušťce vrstvy, výztužná mřížka ze skleněného vlákna ve spodní části Tloušťka dle EN 428: 3,0 mm Design: 8 barev Formát: role Velikost dle EN 426: 15 x 2,0 m (možno dodat v řezu) Váha dle EN 430: 3,4 kg / m² Reakce na oheň dle ČSN EN : třída B fl Klasifikace dle EN 685: třída 34 a 43 Odolnost uklouznutí dle DIN 51130: R12 Upozornění: Montáž protiskluzové podlahové krytiny bude prováděna jako součást systému, výhradně na základě technického listu výrobce!

23 Detaily podlahové krytiny: Spoje: Spoje pásů podlahové krytiny stejně tak, jako i spoje v rozích místností, musí být prováděny tepelným svářením pomocí speciálních svařovacích šňůr dodávaných v barvě krytiny, ze systému protiskluzové podlahové krytiny. Prostupy: Veškeré svislé prostupy vnitřních instalací protiskluzovou podlahovou krytinou musí být pevné, osazené do pevných chrániček z nerezové oceli, které umožní utěsnění speciálním systémovým tmelem. Chráničky budou vyvedeny minimálně 50 mm nad úroveň čisté podlahy. Napojení na jiné podlahoviny: Napojení navržené vinylové podlahové krytiny a ostatních podlahových krytin (keramická dlažba, zátěžová podlahová krytina, apod.) bude řešeno s použitím přechodových profilů ze systému protiskluzové podlahové krytiny. Přechodový profil průřezu 35 / 25 mm bude v místě styku rozdílných podlahových krytin vsazen do vyfrézované drážky, do polyuretanového lepidla. Šířka vyříznuté drážky bude 4 mm. Hloubka vyříznuté drážky bude 25 mm. Vodotěsný spoj přechodového profilu a protiskluzové podlahové krytiny bude proveden tepelně, pomocí svařovací šňůry. Schéma ukončení soklu na stěnách s použitím profilu čepcového těsnění:

24 Schéma napojení podlahové krytiny na odvodňovací žlab nebo vpusť: Schématický řez napojení podlahové krytiny na odvodňovací žlab nebo vpusť:

25 Keramická dlažba: Technické parametry navržené keramické dlažby budou v souladu s následujícími normami: ISO DIN DIN ČSN ČSN Jednotlivé prvky podlahové krytiny z jemné kameniny jsou navrženy ze systému jednoho výrobce z důvodu materiálové shody, sjednocení povrchové úpravy a barevných odstínů. Barevné vyobrazení navržených prvků má pouze ilustrativní charakter. Dodavatel stavby zajistí na svoje náklady fyzický vzorník systému keramické dlažby na kontrolní den, na kterém budou se zástupcem investora, uživatele a zpracovatelem projektové dokumentace upřesněny barevné odstíny. Schéma: Hladká protiskluzová keramická dlažba na bázi jemné kameniny. Protiskluznost: skupina A/ R 10 Formát: 298 x 298 mm Tloušťka: 9 mm Povrch: matný

26 Schéma: Hladká protiskluzová keramická dlažba - schodovka na bázi jemné kameniny. Protiskluznost: skupina A/ R 10 Formát: 298 x 298 mm Tloušťka: 9 mm Povrch: matný

27 Keramický obklad: Technické parametry navrženého keramického obkladu budou v souladu s následujícími normami: ISO DIN DIN ČSN ČSN Je navržen hladký jednobarevný glazovaný keramický obklad, určený pro vnitřní použití v sanitárních prostorách, odolný běžným chemikáliím používaným při úklidu a dezinfekci. Keramický obklad bude z hlediska výrobních parametrů a kvality odpovídat I. Jakosti. Keramický obklad je navržen ze systému výrobce keramické dlažby z důvodu rozměrové a materiálové shody, sjednocení povrchové úpravy a barevných odstínů. Barevné vyobrazení navržených prvků má pouze ilustrativní charakter. Dodavatel stavby zajistí na svoje náklady fyzický vzorník keramických obkladů na kontrolní den, na kterém budou se zástupcem investora, uživatele a zpracovatelem projektové dokumentace upřesněny barevné odstíny. Schéma: Hladký keramický obklad. Formát: 198 x 198 mm Tloušťka: 6,5 mm Povrch: matný

28 Zátěžová podlahová krytina: Systémová zátěžová třívrstvá heterogenní podlahová krytina tloušťky 2 mm, určená pro vysoké provozní zatížení. Technické parametry

29 Schéma konstrukce podlahové krytiny: Charakteristika vzoru: Barevné vyobrazení má pouze ilustrativní charakter. Dodavatel stavby zajistí na svoje náklady fyzický vzorník podlahových krytin na kontrolní den, na kterém budou se zástupcem investora, uživatele a zpracovatelem projektové dokumentace upřesněny dekory a barevné odstíny.

30 Kapalná pojistná hydroizolace: Ve skladbách části podlah a na části stěn s keramickými obklady (prostory se zvýšeným výskytem vlhkosti a vody) je navržena aplikace systémové vodotěsné, pružné, tekuté izolace. Nátěr je tvarovatelný, překlenuje trhliny do šířky 1,8 mm, při předpokládané tloušťce 1,2 mm. Aplikace pojistné hydroizolace bude prováděna ve dvou vrstvách nerezovým hladítkem po celé ploše, s použitím vodotěsné pružné manžety pro vodorovný a svislý kout. Svisle bude nátěr vytažen po obvodu místnosti do výšky keramického obkladu. První vrstva bude provedena v červené kontrolní barvě, v tloušťce 0,6 mm. Druhá vrstva bude provedena v šedé kontrolní barvě, v tloušťce 0,6 mm. Před zahájením aplikace bude na stavbu přizván technik dodavatele pojistné hydroizolace, který bude demonstrovat aplikaci a zajistí zaškolení pracovníků, kteří budou pojistnou hydroizolaci provádět. Technické parametry: Materiálová báze: jednosložková, bezrozpouštědlová, pryskyřičná disperze Měrná hmotnost: cca 1,5 g / cm³ Kontrolní barva: červená první vrstva, šedá druhá vrstva Teplota pro zpracování: + 5 C až + 25 C (teplota podkladu) Nátěry: 2 x Minimální spotřeba: cca 1,1 1,2 kg / m² Teplota zpracování: + 5 C až + 25 C (teplota podkladu) Doba odvětrání po prvním nátěru: cca 1 hodina Doba odvětrání po druhém nátěru: cca 1 až 2 hodiny Upozornění: Navržená pojistná hydroizolace bude aplikována jako součást systému a její zpracovávání bude prováděno výhradně na základě technického listu výrobce! Vodotěsné spárování rohů a koutů: Vnější rohy a vnitřní kouty svislých a vodorovných styků pojistné kapalné hydroizolace budou utěsněny a vyztuženy systémovou vodotěsnou pružnou bandáží včetně systémových tvarovek. Bandáž bude vložena mezi první a druhou vrstvu pojistné hydroizolace. Vodotěsné průchody svislými konstrukcemi: Vodorovné prostupy svislými konstrukcemi budou utěsněny systémovými vodotěsnými pružnými manžetami. Manžety budou vloženy mezi první a druhou vrstvu pojistné hydroizolace. Vodotěsné průchody vodorovnými konstrukcemi: Svislé prostupy vodorovnými konstrukcemi v místě podlahových vpustí, apod., budou utěsněny systémovými vodotěsnými pružnými manžetami. Manžety budou vloženy mezi první a druhou vrstvu pojistné hydroizolace. Silikonová těsnící hmota: V místech, kde nebude možné použít systém ukončovacích, přechodových, dilatačních, apod. profilů, bude provedeno trvalé utěsnění spojů a dilatací, v místnostech se zvýšeným výskytem vlhkosti a vody, silikonovou těsnící hmotou ze systému dodavatele pojistné hydroizolace.

31 Venkovní kamenná dlažba a obklad venkovního schodiště ŠEDÁ ŽULA Popis produktu: typ tl. materiálu povrch formát poznámka: granit - vyvřelina 2 cm tryskaný 60 x 40 cm pravidelná dlažba

32 Zařizovací předměty zdravotní instalace Stojící klozet, ploché splachování s podmítkovým systémem, vodorovný odpad Závěsný klozet, hluboké splachování

33 Kombinační klozet, hluboké splachování, svislý odpad Dětské umyvadlo 50x41 cm

34 Umyvadlo 55x42 cm Stojící výlevka s plastovou mřížkou

35 Sprchový kout 90 x 90 x 195 cm, čtverec, stříbrný lesklý profil (transparentní sklo) + keramická sprchová vanička 90 x 90 x 11 cm, čtvercová Dvoudřez vestavný

36 Příloha č. 2 Skladby podlahových a stropních konstrukcí

37 a1) Místnost č. 1.01, keramická dlažba lepená tmelem 8 mm - lepící tmel 2 mm - kapalná pojistná hydroizolace - betonová mazanina B mm - fólie PVC - pěnový polystyren 80 mm - hydroizolace: 2x pás z oxidovaného asfaltu s AL vložkou + NP 10 mm - podkladní betonová mazanina B 12,5 + ocelová 150 mm svařovaná síť KH 30 ø 6 mm, oka 100/100 - stávající základová konstrukce 300 mm a2) Místnost č. 1.12, 1.13, keramická dlažba lepená tmelem 8 mm - lepící tmel 2 mm - kapalná pojistná hydroizolace - betonová mazanina B mm - fólie PVC - pěnový polystyren 80 mm - hydroizolace: 2x pás z oxidovaného asfaltu s AL vložkou + NP 10 mm - podkladní betonová mazanina B 12,5 + ocelová 150 mm svařovaná síť KH 30 ø 6 mm, oka 100/100 - štěrkopískový podsyp 150 mm - hutněný násyp a pláň 450 mm b) Místnost č. 1.02, 1.03, 1.04, 1.07, 1.08, 1.09, povlaková krytina 2 mm - betonová mazanina B mm - fólie PVC - pěnový polystyren 80 mm - hydroizolace: 2x pás z oxidovaného asfaltu s AL vložkou + NP 10 mm - podkladní betonová mazanina B 12,5 + ocelová 150 mm svařovaná síť KH 30 ø 6 mm, oka 100/100 - stávající základová konstrukce 300 mm

38 c) Místnost č. 1.05, povlaková krytina s protiskluzným povrchem 2 mm - betonová mazanina B mm - fólie PVC - pěnový polystyren 80 mm - hydroizolace: 2x pás z oxidovaného asfaltu s AL vložkou + NP 10 mm - podkladní betonová mazanina B 12,5 + ocelová 150 mm svařovaná síť ø 6 mm, oka 100/100 - stávající základová konstrukce 300 mm d) Místnost č. 1.14, keramická dlažba lepená tmelem 8 mm - lepící tmel 2 mm - stávající konstrukce 10 mm e) Místnost č. 1.16, keramická dlažba lepená tmelem 8 mm - lepící tmel 2 mm - betonová mazanina B mm - pěnový polystyren 30 mm - hydroizolace: 2x pás z oxidovaného asfaltu s AL vložkou + NP 10 mm - podkladní betonová mazanina B 12,5 + ocelová 100 mm svařovaná síť KH 30 ø 6 mm, oka 100/100 - štěrkový podsyp 150 mm 350 mm f) Vodorovná část podhledu - PVC fólie - tepelná izolace z minerální vlny složená ze 2 vrstev 300 mm o tl mm - parozábrana - železobetonový předpjatý stropní panel 400 mm - omítka vápenná štuková 15 mm g) Střešní krytina sedlová střecha - skládaná keramická střešní krytina - střešní latě 50/40 mm - kontralatě 50/50 mm (na každé krokvi) - kontaktní difúzní fólie - dřevěné bednění z prken 18 mm

39 h) Střešní krytina plochá střecha - termoplastická fólie PVC 1,5 mm - spádová vrstva beton B mm - železobetonová monolitická deska na ztraceném bednění z trapézového plechu, beton B25 + výztuž sítí 2x ø 6 mm, oka 100/100 mm + ocel E 10 á 300 mm 150 mm - tepelná izolace z minerální vlny 160 mm - parozábrana - sádrokartonový podhled zavěšený na ocelovém roštu j) Přístupový chodník hlavní vstup a šikmá rampa - kamenná dlažba 20 mm - betonová mazanina B 15 pro kladení dlažby 50 mm - hydroizolace: pás z oxidovaného asfaltu s AL vložkou + NP 5 mm - podkladní betonová mazanina B 12,5 + ocelová 100 mm svařovaná síť ø 6 mm, oka 100/100 - štěrkopískový podsyp 100 mm - hutněný násyp a pláň 270 mm k) Přístupové schodiště hlavní vstup - kamenná dlažba 20 mm - flexibilní, mrazuvzdorný lepící tmel 5 mm - podkladní betonová mazanina B 12,5 + ocelová 100 mm svařovaná síť KH 30 ø 6 mm, oka 100/100 s nabetonovanými stupni - štěrkopískový podsyp 100 mm - hutněný násyp a pláň l) Přístupový chodník - zámková dlažba betonová zámková dlažba pískové lože fr. 4-8 mm štěrkopísek štěrkopísek m) Podhled nad vstupem 60 mm 30 mm 150 mm 100 mm 340 mm nosný ocelový rošt podhled z dřevocementových desek

40 Výpis prefabrikátů Příloha č. 3

41

42 Výpis řeziva krovu Příloha č. 4

43

44 Výpis klempířských, zámečnických výrobků a střechy Příloha č. 5

45 Sedlová střecha Keramická skládaná střešní krytina (14 ks/m2) Okrajová taška pravá Okrajová taška levá Křebenáč drážkový Oplechování úžlabí Protisněhová zábrana dřevěná kulatina ø120 m Systémový držák dřevěné kulatiny Protisněhový hák Prostup pro VZT ø 160 mm Prostup pro VZT ø 125 mm Prostup pro odvětrání kanalizace ø 110 mm Prostup pro odkouření plynového kotle Turbo Podokapní žlab pozink. plech ø 160 mm rozvinutá šířka 330 mm Okapní svod pozink. plech včetně 5 ks kotlíku, oblouků a uchycení 405 m2 19 mb 19 mb 30 mb 10 mb 44 mb 46 ks 48 ks 3 ks 5 ks 48 mb 34 mb Plochá střecha Termoplastická folie PVC tl. 1,5 m Oplechování atiky pozink. plech, rozvinutá šířka 330 mm Střešní vpusť ø 100 mm 66 m2 10 mb 2 ks Venkovní parapety Parapet z pozink. plechu - dl. 1,0 m šířka 200 mm RŠ 250 m Parapet z pozink. plechu - dl. 0,75 m šířka 200 mm RŠ 250 m Parapet z pozink. plechu - dl. 0,80 m šířka 200 mm RŠ 250 m Parapet z pozink. plechu - oblouk v dl. 1,5 m šířka 200 mm RŠ 250 m 2 Zábradlí, madla Vodorovná část ocelového zábradlí s dřevěnou výplní - h 1,0 m Šikmá část ocelového zábradlí s dřevěnou výplní - h 1,0 m Venkovní ocelové madlo Vodorovná část ocel. zábradlí u rampy spojovacího objektu - h 1,0 m Šikmá část ocel. zábradlí u rampy spojovacího objektu - h 1,0 m Vnitřní ocelové madlo u schodiště spojovacího objektu 18,25 mb 2,80 mb 2,80 mb 1,20 mb 1,60 mb 2,70 mb

46 Příloha č. 6 Výpis materiálu zdravotní instalace

47 Drenážní potrubí Flexibilní drenážní trubka PVC DN mb Kanalizace dešťová Potrubí PVC 125x3,0 včetně příslušenství a připojovacích tvarovek Lapač střešních splavenin DN mb 7 ks Kanalizace jednotná Potrubí PVC 160x3,6 včetně příslušenství a připojovacích tvarovek Revizní šachta RŠ1 betonová ø1000 mm hl. 3,50 m Revizní šachta RŠ2 plastová ø 600 mm hl. 2,85 m Revizní šachta RŠ3 plastová ø 600 mm hl. 1,70 m Revizní šachta RŠ4 plastová ø 600 mm hl. 2,40 m 31 mb Kanalizace splašková ležaté potrubí Potrubí PVC 110x3,0 včetně příslušenství a připojovacích tvarovek Potrubí PVC 125x3,0 včetně příslušenství a připojovacích tvarovek 14 mb 24 mb Kanalizace splašková připojovací potrubí Potrubí PPs 40x1,8 včetně tvarovek Potrubí PPs 50x1,8 včetně tvarovek Potrubí PPs 110x2,7 včetně tvarovek 10 mb 13 mb 42 mb Ud umyvadlo jednodílné dětské opatřené jednovýtokovou baterií osazené ve výšce 500 mm nad podlahou 7 ks U umyvadlo jednodílné 4 ks WCd závěsný kloset dětský 6 ks WC1 závěsný kloset WC2 stojící kloset 1ks VK výlevka 2 ks SB sprchový box s jednovýtokovou baterií SK sprchový kout DD nerezový dvojdřez AP automatická pračka SU sušička prádla

48 Rozvody vody Potrubí PP-R, PN 16, DN 15 20x2,8 včetně tvarovek Potrubí PP-R, PN 16, DN 20 25x3,5 včetně tvarovek Potrubí PP-R, PN 16, DN 25 32x5,4 včetně tvarovek Nepřímo ohřívaný zásobník teplé užitkové vody objemu 160 l Umyvadlová mísící baterie Termostatický směšovač 4 8 odběrných míst Umyvadlová baterie jednovýtoková Sprchová baterie jednovýtoková Sprchová baterie mísící Splachovací nádržka dětský WC Splachovací nádržka WC1 Připojovací kohout k WC2 Baterie nástěnná, mísící k výlevce delší ramínko Dřezová baterie mísící Pračkový ventil ½ Napouštěcí ventil ½ 42 mb 75 mb 32 mb 4 ks 7 ks 6 ks 2 ks 2 ks 2 ks

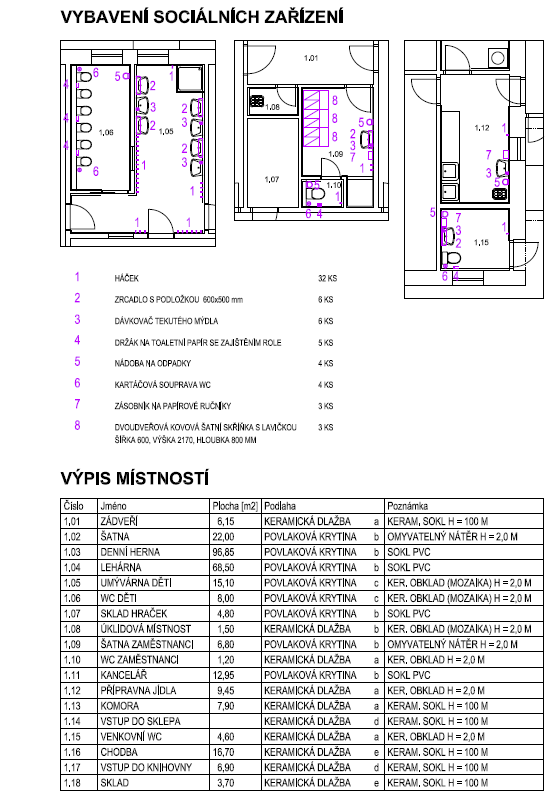

49

50 Příloha č. 7 Výpis materiálu vzduchotechniky

51 Potrubí VZT potrubí z pozink plechu hladké ø 100 mm VZT potrubí z pozink plechu hladké ø 125 mm VZT potrubí z pozink plechu hladké ø 140 mm VZT potrubí z pozink plechu hladké ø 160 mm 9 mb 3 mb 3 mb 3 mb Tvarovky OS koleno ø100 mm úhel 90º OS koleno ø125 mm úhel 90º OS koleno ø140 mm úhel 90º OBJ odbočka jednostranná T-kus 100/100 mm, úhel 90º OBJ odbočka jednostranná T-kus 125/125 mm, úhel 90º OBJ odbočka jednostranná T-kus 140/140 mm, úhel 90º OBJ odbočka jednostranná T-kus 160/140 mm, úhel 90º RSK 100 zpětná klapka ø100 mm RSK 140 zpětná klapka ø140 mm MAA 160 tlumič hluku ø160 mm 900 mm IT 100 talířový ventil plastový ø100 mm VHS 160 výfuková hlavice ø160 mm RH 125 výfuková stříška ø125 mm RK 125 radiální ventilátor ø125 mm RK 160 radiální ventilátor ø160 mm Větrací mřížka 150/150 mm 6 ks 8 ks 3 ks 3 ks 2 ks 2 ks 2 ks 14 ks 2 ks 2 ks 4 ks
