1 LEHKÉ OBVODOVÉ PLÁŠT Ing.Jaroslava Babánková Strana 1 (celkem 26) listopad 2007

2 DRUHY KONSTRUKCÍ Fasádní konstrukce - roštové - rámové lištové polostrukturální strukturální Modulové fasády - rámové nebo deskové panely lištové polostrukturální strukturální Bodové ( terové ) na tuhé konstrukci na pedpínané konstrukci na sklenné konstrukci Ing.Jaroslava Babánková Strana 2 (celkem 26) listopad 2007

3 Fasádní konstrukce - s vertikáln orientovaným nosným roštem ze sloupk doplnný pílemi - do polí osazovány jednotlivé prhledné a neprhledné výpln - s horizontáln orientovaným nosným roštem ( mén asté ) doplnné výplnmi - rámový typ ZPSOB MONTÁŽE Modulová fasáda - panelový typ kompletizované samonosné rámové nebo deskové panely obvykle na výšku podlaží ( do hotových rám je vsazeno nebo na rámy je nalepeno izolaní dvojsklo ve výrobním závod ) na stavb jsou osazovány a kotveny na pedem pipravené kotvy pímo do konstrukce stavby ( rychlá montáž ) Ing.Jaroslava Babánková Strana 3 (celkem 26) listopad 2007

4 k o m b i n a c e skla ve výrobn nalepena do adaptaních rám, které se osazují ( montují ) na stavb na nosné prvky ( pi lepení na stavb hrozí nedokonalé pilepení nap. díky vlivu vlhkosti ) DLENÍ DLE POTU PLÁŠ jednoduchá fasáda dvojitá fasáda " inteligentní " dle zpsobu odvtrání meziprostoru na ti základní konstrukní systémy : celoplošné komínové kazetové Ing.Jaroslava Babánková Strana 4 (celkem 26) listopad 2007

5 MATERIÁLY pro profily rošt nebo rám sklenných pláš požadavky materiálové varianty kombinace -varianty statické konstrukní penáší zatížení do konstrukce stavby zajišuje celistvost stny návaznost na spojení vlastních prvk a výplní architektonické lenní plochy poloha prvk roštu ( rámu ) tvar, barva, povrchová úprava hliníkové profily nejastji slitina Al Mg Si 05 F22 povrch anodická oxidace nebo práškové vypalovací barvy ocelové profily povrch pozink a prášková vypalovací barva (Al krycí profil) tenkostnné plastové profily ( Al krycí profil ) nerez profily ( leštné do lesku nebo kartáované do matu ) obvykle jen varianta krytek pro všechny typy devo a zasklívací Al profily ocelová konstrukce a zasklívací Al profily ( pro vtší rozpony nebo staticky nároné konstrukce ) ocelová konstrukce s nerezovými kloubovými upevovacími prvky pro bodov kotvené fasády ( terové fasády ) PRHLEDNÉ VÝPLN izolaní dvojskla se studeným ( Al ) nebo teplým ( silikon) distanním rámekem pro strukturální zasklení mohou mít zapuštný dist. rámeek pro mechanické kotvení nebo nesymetricky velká skla ( 1,2,4 strany) pro lepení strukturálním silikonem - výpl mezi skly suchý vzduch, argon, SF 6 Ing.Jaroslava Babánková Strana 5 (celkem 26) listopad 2007

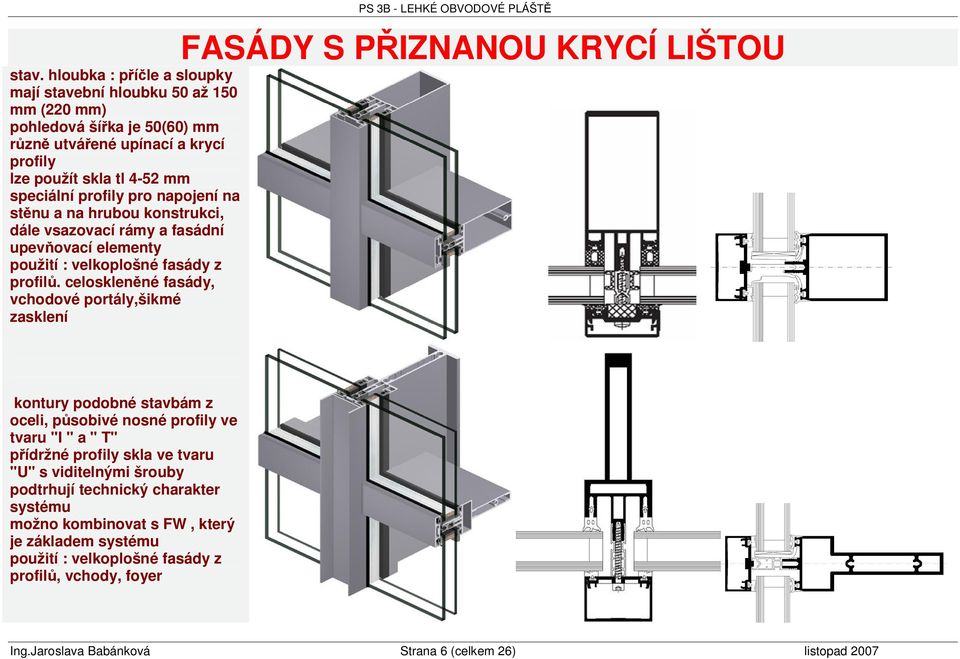

6 FASÁDY S PIZNANOU KRYCÍ LIŠTOU stav. hloubka : píle a sloupky mají stavební hloubku 50 až 150 mm (220 mm) pohledová šíka je 50(60) mm rzn utváené upínací a krycí profily lze použít skla tl 4-52 mm speciální profily pro napojení na stnu a na hrubou konstrukci, dále vsazovací rámy a fasádní upevovací elementy použití : velkoplošné fasády z profil. celosklenné fasády, vchodové portály,šikmé zasklení kontury podobné stavbám z oceli, psobivé nosné profily ve tvaru "I " a " T" pídržné profily skla ve tvaru "U" s viditelnými šrouby podtrhují technický charakter systému možno kombinovat s FW, který je základem systému použití : velkoplošné fasády z profil, vchody, foyer Ing.Jaroslava Babánková Strana 6 (celkem 26) listopad 2007

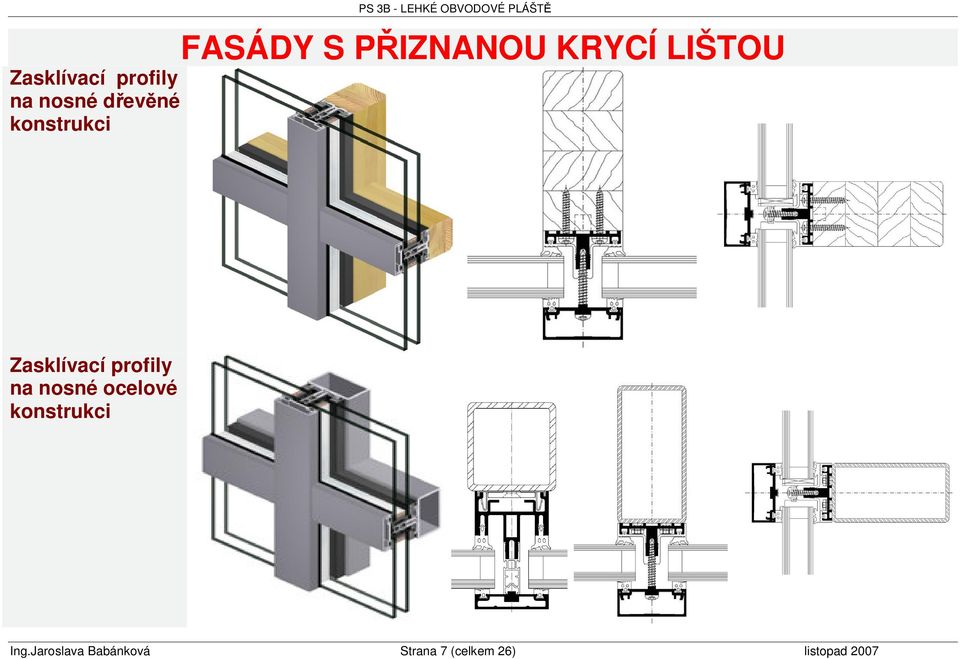

7 FASÁDY S PIZNANOU KRYCÍ LIŠTOU Zasklívací profily na nosné devné konstrukci Zasklívací profily na nosné ocelové konstrukci Ing.Jaroslava Babánková Strana 7 (celkem 26) listopad 2007

8 POPIS SYSTÉMU ZASKLENÍ s rzným tvarem krycí lišty Svislý ez 1. Fasádní systém s perušeným tepelným mostem 2. Zasklení v šíkách od 8 do 50 mm 3. Tsnní z kvalitní pryže EPDM - syntetický kauuk. Vodotsnost je zajištna vnitními zasklívacími gumami z EPDM. 4. Spojení je zajištno nerezovými samoeznými šrouby. 5. Rozdílné možnosti naklapávacích lišt dle požadavk architekta. 6. Pohledová šíka konstrukce fasády je 50 ( 60 ) mm. 7. Perušení tepelného mostu ve tech rzných hloubkách z polyamidových profil 8. Vodorovné píníky mohou být spojovány prošroubováním nebo speciálním T-spojem. Sloupky nemusí být v míst píníku odfrézovány. Jsou možné dv varianty montáže: - montáž pílí mezi samostatné sloupy - montáž pedem pipravených element 9. Sloupy a píníky mohou být rzných rozmr. Pro zajištní statické únosnosti možnost vsunutí spojovacích a zesilovacích profil. 10. Odvedení vody je možné bu v každém poli nebo z pílí do sloup. Ing.Jaroslava Babánková Strana 8 (celkem 26) listopad 2007

9 Kotvení paty sloupku PS 3B - LEHKÉ OBVODOVÉ PLÁŠT DETAILY Kotvení ke stropní konstrukci kotvení vrcholu sloupku Napojení na stnu Detail kotvení napojení na kamenný obklad Svislý ez -napojení na režné zdivo Ing.Jaroslava Babánková Strana 9 (celkem 26) listopad 2007

10 Pohled a ez fasádou PS 3B - LEHKÉ OBVODOVÉ PLÁŠT DETAILY Detail atiky detail u konzoly Detail parapetu neprhl. výpl v tl. stropu Ing.Jaroslava Babánková Strana 10 (celkem 26) listopad 2007

11 VARIANTY TVAR KRYCÍCH PROFIL DETAILY EŠENÍ ROHU Ing.Jaroslava Babánková Strana 11 (celkem 26) listopad 2007

12 OTVÍRAVÉ VÝPLN - OKNA Okna se skrytým rámem otvíravého kídla Ing.Jaroslava Babánková Strana 12 (celkem 26) listopad 2007

13 OTVÍRAVÉ VÝPLN - OKNA Pole s integrovanými otevíracími elementy- nejde rozlišit pevná zasklení od parapetních a okenních výplní OKNA VE STRUKTURÁLNÍ FASÁD - stejn velká pole Ing.Jaroslava Babánková Strana 13 (celkem 26) listopad 2007

14 POPIS SYSTÉMU STRUKTURÁLNÍHO ZASKLENÍ Svislý ez 1. Ekonomický strukturální fasádní systém s perušeným tepelným mostem a mechanickým uchycením skel. 2. Zasklení speciálnì vyvinutým izolaním dvojsklem 3. U otevíravých prvk je sklo lepeno jako u klasické fasády. Možnost vložení tchto oken do paždíkové fasády tém úplné potlaení rozdílnosti pevných a otevíravých polí. 4. Mechanické uchycení speciálními nerezovými úchyty. 5. Tmelená spára. 6. Profil kídla s izolaními polyamidovými pásky. 7. Nosná konstrukce fasády. 8. Vnitní zasklívací gumy z EPDM. 9. Profil pro nalepení skla, vždy eloxovaný. 10. Drážka pro kování. 11. Krycí tsnní z EPDM. 12. Mechanické zabezpeení - lepených skel. 13. Stedové tsnní z EPDM. Ing.Jaroslava Babánková Strana 14 (celkem 26) listopad 2007

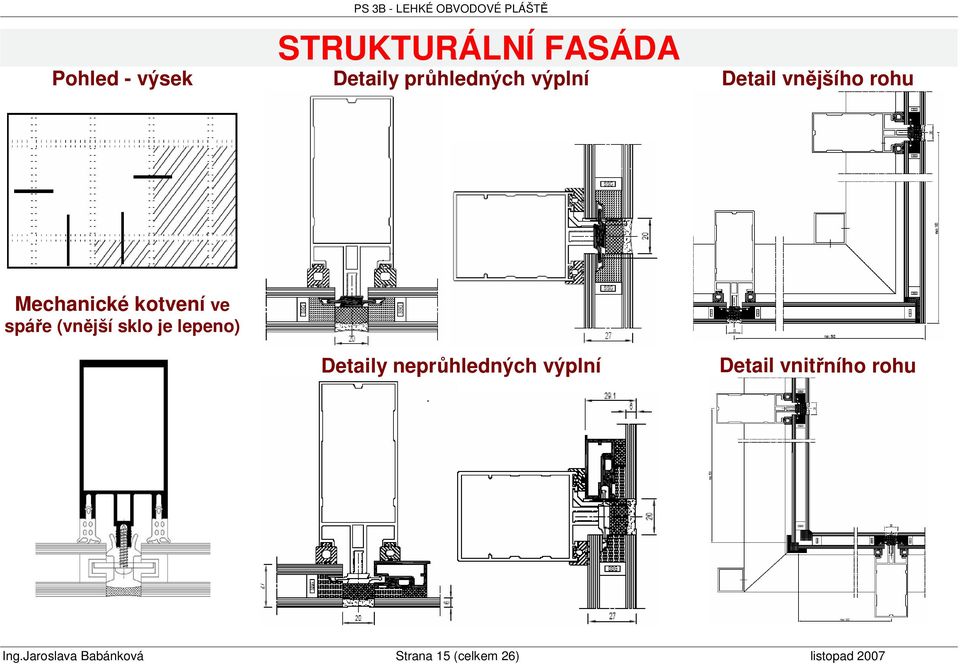

15 STRUKTURÁLNÍ FASÁDA Pohled - výsek Detaily prhledných výplní Detail vnjšího rohu Mechanické kotvení ve spáe (vnjší sklo je lepeno) Detaily neprhledných výplní Detail vnitního rohu Ing.Jaroslava Babánková Strana 15 (celkem 26) listopad 2007

16 STRUKTURÁLNÍ FASÁDA Varianty výrobc systém Schüco, Wicona, Reynaers, RC systems, HueckHartmann Ing.Jaroslava Babánková Strana 16 (celkem 26) listopad 2007

17 Vodorovný ez PS 3B - LEHKÉ OBVODOVÉ PLÁŠT POLOSTRUKTURÁLNÍ FASÁDA 1. Polostrukturální fasádní systém s perušeným tepelným mostem. Umožuje vytvoit pohledov stejná pevná i vyklápcí pole. 2. Zasklení izolaním dvojsklem. 3. Vnjší zasklívací tsnní z kvalitní pryže EPDM. 4. Praporkové tsnní zabraující prniku vtru a vody. 5. Vnitní zasklívací tsnní z kvalitní pryže EPDM. 6. Profil kídla s perušením tepelného mostu pásky z polyamidu vyztuženým skelným vláknem. 7. Akustické tsnní. 8. Centrální tsnní z kvalitní pryže EPDM. 9. Svislý sloupek. 10. Komora pro uchycení a skrytí vyklápcích nžek. 11. Vyklápcí nžky. 12. Upevovací prvky pevných díl Ing.Jaroslava Babánková Strana 17 (celkem 26) listopad 2007

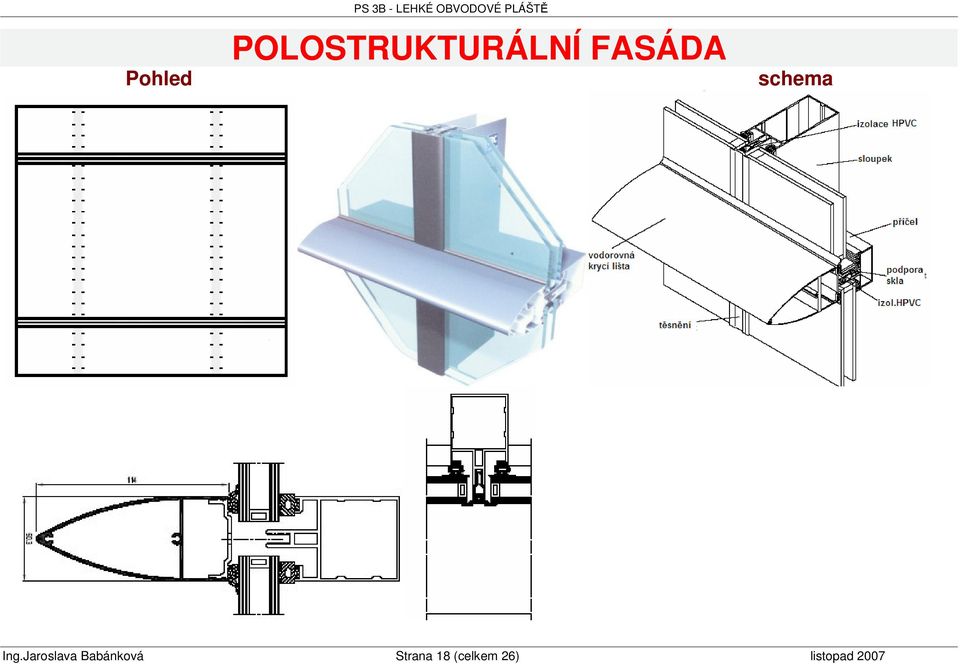

18 POLOSTRUKTURÁLNÍ FASÁDA Pohled schema Ing.Jaroslava Babánková Strana 18 (celkem 26) listopad 2007

19 POLOSTRUKTURÁLNÍ FASÁDA ez ocelovým sloupkem s lepenými skly Pohled ez pílí s piznanou krycí lištou Ing.Jaroslava Babánková Strana 19 (celkem 26) listopad 2007

20 MODULOVÁ FASÁDA Modulová fasáda: oproti klasické fasád jsou prvky modulové fasády kompletn zhotoveny ve výrobním závod, odkud odcházejí již s finální úpravou, zasklením, napojovacími prvky, tsnními a systémem zavšení na skelet budovy. Pro montáž modul není teba vnjší lešení, na stavb se jednotlivé moduly jeábem zavšují na pesn vyrovnané ocelové kotvy, pipevnné k nosné konstrukci budovy. Veškerá innost na fasád se tak odehrává jen ze strany interiéru. Tímto zpsobem provedená fasáda již nevyžaduje žádné vnjší úpravy, pouze ze strany interiéru se zaistí mezipodlažní spáry. Modulová fasáda je z hlediska pípravy náronjší nežli fasáda klasická ( typu sloupek.píník-sklo ), doba její montáže je však oproti ní kratší. Ing.Jaroslava Babánková Strana 20 (celkem 26) listopad 2007

21 MODULOVÁ FASÁDA Ing.Jaroslava Babánková Strana 21 (celkem 26) listopad 2007

22 MODULOVÁ FASÁDA Ing.Jaroslava Babánková Strana 22 (celkem 26) listopad 2007

23 TEROVÁ FASÁDA bodov kotvená konstrukce zasklení je k nosné konstrukci fixováno kotevními prvky vtšinou tvaru kíže ramena rovnobžná s hranou sklenné tabule - pipevnní skla v spáe ramena v diagonále sklenné tabule-pipevnní tabulí v ploše skla broušené otvory s kuželovým zapuštním upevovací prvek s kloubem z nerez oceli 316 L v souasnosti dva typy terových úchyt s kloubem v rovin skla - nižší naptí v rovin skla( pro vtší skla ) s kloubem za rovinou skla - s pevným vetknutím v jeho rovin ( menší deformace tabulí skla) kloubový ep - eliminuje zatížení ve skle pi ohátí + pi nárazu vtru - sklo se prohne kížový styník - prvek spojující terové úchyty s nosnou konstrukcí celé fasády Ing.Jaroslava Babánková Strana 23 (celkem 26) listopad 2007

24 TEROVÁ FASÁDA Ing.Jaroslava Babánková Strana 24 (celkem 26) listopad 2007

25 SPECIÁLNÍ FASÁDA - lanová pedpínaná konstrukce Schéma zakotvení táhel a navázání lanové fasády v.pojezdu lávky Celou váhu fasády nesou táhla z vysokopevnostní oceli umístná ve svislých spárách skel, zavšená na ocelové konstrukci stechy. Na n jsou navšeny nerezové píníky, o nž se opírají jednotlivá skla fasády. Proti vodorovným silám od zatížení vtru je fasáda podepena ve 4 výškových úrovních vždy dvma protibžnými nerezovými pedepnutými lany. Ing.Jaroslava Babánková Strana 25 (celkem 26) listopad 2007

26 REALIZACE Ing.Jaroslava Babánková Strana 26 (celkem 26) listopad 2007
