ÚVOD ZÁKLADNÍ TECHNICKÉ ÚDAJE. Soustava napětí a druh sítě: 3 N PE AC 50 Hz, 230/400V/TN-C-S. Energetická náročnost objektu :

Transkript

1

2 ÚVOD Obsahem projektová dokumentace je řešení vnitřních silnoproudých rozvodů a napojení na zdroj el. energie výše uvedeného objektu. PD dále řeší ochranu před bleskem. ZÁKLADNÍ TECHNICKÉ ÚDAJE Soustava napětí a druh sítě: 3 N PE AC 50 Hz, 230/400V/TN-C-S Energetická náročnost objektu : Celkem instalovaný příkon: 75 kw Soudobost 0,73 Výpočtový příkon: 55 kw Výpočtový proud: 115 A Stupeň důležitosti dodávky el. energie dle ČSN III Předpokládaná roční spotřeba el. energie 80 MWh/rok Náročnosti odběru el. výkonu Zařízení bude pracovat bez zvláštních nároků na odběr el.energie, nebude zdrojem vyšších harmonických ani nesouměrného zatížení. Vnější vlivy a klasifikace prostorů dle ČSN , ed.3 viz. Protokol o určení vnějších vlivů NAPOJENÍ NA ZDROJ EL.ENERGIE Připojení hl. rozvaděče RH/P2 skladové haly se provede kabelem CYKYJ 4 x 95 ze stávající rozvodny nn, která je umístěna vedle objektu skladové haly. Připojení se provede z rezervního vývodu rozvaděče RH, pole č.7. Na tomto vývodu se ponechá stávající kloubový vypinač 630A, provede se pouze instalace nových nožových pojistek PNA1, 200A gg. Podružné měření není požadováno, provede se demontáž stávajících podružného měření. OCHRANA PŘED ÚRAZEM EL.PROUDEM DLE ČSN , ed.2 Prostředí z hlediska nebezpečí úrazu el. proudem Z hlediska velikosti nebezpečí úrazu el. proudem, které se může vyskytnout při provozu el. zařízení, jsou dané prostory stanoveny jako normální a nebezpečné dle ČSN , ed.3. Způsob ochrany před úrazem el. proudem a) normální - automatickým odpojením od zdroje b) doplněná - proudovým chráničem - ochranným pospojováním - doplňujícím pospojováním Uzemňovací soustava Pro skladovou halu bude instalována nová uzemňovací soustava, která se provede vodičem FeZn 30/4. Vodič se uloží do výkopu pro izolaci základového obvodového zdiva podél prostorů balírny, denní místnosti a přístřešku (severovýchodní strana areálu) a dále do výkopu hl. 0,5 m podél nově budované ocelové kce přístřešku v prostoru dvora. Celková délka zemnícího vodiče cca 70 m.

3 Ze zemnící soustavy se provedou volné vývody vodičů FeZn 10 pro uzemnění svodů hromosvodu a pro uzemnění hlavní ochranné přípojnice v rozvaděči RH/P2 (přes zkušební svorku). Dále se provedou u betonových nosných sloupů skladové haly vývody pro ekvipotenciální uzemňovací svorky EPS 2. V prostoru skladové haly se zemnící vodič FeZn 10 uloží pod betonovou podlahu. Vodivé pospojování Pospojování všech vodivých kovových částí uvnitř haly se provede vodiči CYA 6 zž CYA 25 zž na společný vodič CYA 70 zž, který bude uložen v drátěných žlabech. Vodič CYA 70 zž se v rozvaděči RH/P2 propojí s hlavní ochrannou přípojnicí. Podružné měření odběru el. energie Není požadováno, v rozvaděči RH/P2 se ponechá pouze prostorová rezerva pro případnou instalaci tohoto měření. Kompenzace jalového výkonu Stávající kompenzace v rozvodně nn. Přesný kompenzační výkon nové haly bude stanoven měřením až po najetí skladové haly do plného provozu. OCHRANA PŘED ATMOSFERICKÝM A PULSNÍM PŘEPĚTÍM ZE SÍTĚ NN DLE ČSN Svodič přepětí tř.t1 + T2,TNC instalován v rozvaděči RH/P2. Svodiče přepětí tř. T3 budou přímo součástí zásuvkových vývodů 230V datové sítě a zásuvkových vývodů komponentů jednotlivých systémů slaboproudé instalace. HLAVNÍ SILOVÉ ROZVODY, TECHNICKÉ ŘEŠENÍ SVĚTELNÝCH, ZÁSUVKOVÝCH A TECHNOLOGICKÝCH ROZVODŮ Dimenzování průřezu žil kabelů a jejich jištění je navrženo v souladu s ČSN , ČSN a ČSN Barevné značení žil kabelů dle ČSN EN Při kladení kabelů nutno postupovat dle ČSN Uložení kabelů Skladová hala, balírna, přístřešek kabelové drátěné žlaby, svody v tr. PVC na povrchu Denní místnost v 1NP pod omítkou Prostory ve 2NP nad podhledy stropů, v SDK příčkách a v parapetním žlabu. Hlavní rozvody V prostorách skladových regálů v 1NP instalován hl. rozvaděč RH/P2. Z tohoto rozvaděče jsou napojeny všechny světelné, zásuvkové a spotřebičové rozvody v 1NP skladové haly. Technologické rozvody nejsou instalovány. Dále je z rozvaděče RH/P2 připojen podružný rozvaděč R1 pro kancelářské prostory ve 2NP. CENTRAL STOP tlačítko Na dveřích rozvaděče RH/P2, pole č.1,instalováno CENTRAL STOP tlačítko, kterým lze vypnout celé el. zařízení objektu. Tlačítko označit tabulkou CENTRAL STOP. Samostatné požární úseky - prostupy kabelů požárně dělícími konstrukcemi Prostupy kabelů požárně dělícími konstrukcemi mezi prostory s požárním rizikem a prostory bez požárního rizika, musí být utěsněny požárními ucpávkami v kvalitě EI 30. Hmoty použité pro utěsnění smějí mít stupeň hořlavosti nejvýše C1 (podle ČSN ), těsnící konstrukce musí vykazovat požární odolnost shodnou s požární odolností konstrukce, kterou kabely prostupují, nepožaduje se však vyšší požární odolnost než 60 min. (podle ČSN EN ). Zásuvkové vývody skladové haly Po obvodu haly instalovány na 4 místech zás. vývody, pro každé toto místo instalována 2x zásuvka 230V/16A a 2x zásuvka 400V/32A.

4 Zásuvkové vývody balírny Po obvodu balírny instalovány na 3 místech zás. vývody, pro každé toto místo instalována 2x zásuvka 230V/16A, 2x zásuvka 400V/32A a 2x zásuvka pro PC se svodičem T3. El. rozvody pro VZT V balírně se provede připojení odtahového ventilátoru 255W, 230V. Ovládání tlačítkem pomocí impulsního relé. El. rozvody pro ÚT Ve skladové hale se provede připojení 2 ks ohřívačů ROBUR přes motorové spouštěče. V kuchyňce ve 2NP se provede zásuvkový vývod 230V pro plynový kotel. El. rozvody pro ZTI Na WC ve 2NP se provede vývod pro optosplachovač pisoáru. El. rozvody pro slaboproud Ve skladové hale se provede připojení ústředny EZS na síť 230V. Vnitřní umělé osvětlení Osvětlenost stanovena v souladu s ČSN EN vnitřní umělé osvětlení. Pro osvětlení instalována výbojková a zářivková svítidla. Ovládání svítidel navrženo 1.pól. vypinači a tlačítkovými spinači. Pro případné přisvětlení venkovních kamer instalovány na severovýchodní straně budovy světelné vývody + vývody pro čidla pohybu. Vývody se ukončí v krabicích ACD Nouzové orientační osvětlení v chráněných únikových cestách Nouzového osvětlení a intenzita nouzového osvětlení stanoveno dle ČSN EN Jedná se o prostory chodby a schodiště před kancelářemi ve 2NP. Budou zde instalována autonomní nouzová svítidla s vlastními zdroji a dobíjením. OCHRANA PŘED BLESKEM Objekt bude opatřen hromosvodovou soustavou ve smyslu požadavků ČSN EN ,2,3,4 a ČSN Hladina ochrany před bleskem (LPL) dle ČSN EN Pro objekt stanovena hladina ochrany III. Systém ochrany před bleskem (LPS) dle ČSN EN , příloha D a dle směrnice Vds 2010 Pro systém ochrany před bleskem jsou dle ČSN EN stanoveny čtyři ochranné úrovně I, II, III, IV, které jsou určeny charakteristickými vlastnostmi stavby a uvažovanou hladinou ochrany před bleskem (LPL). Pro objekt navržen systém ochrany III. Jímací soustava Pro objekt navržen vnější LPS neizolovaný (neoddálený) od budovy. Navržena mřížová jímací soustava. Ocelová kce technologického registru, který je veden po střeše objektu bude použita jako náhodný jímač. Pro stanovení umístění jímací soustavy bylo použito metody valící se koule. Poloměr valící se koule simuluje vstřícný výboj ze země nebo z jímací soustavy směrem k hlavnímu výboji blesku. Poloměr valící se koule závisí na třídě LPS, pro LPS III je poloměr stanoven dle ČSN EN na 45 m. Valící se koule o tomto poloměru přes objekt se v žádném bodě nesmí dotknout vlasního objektu (obvodového zdiva, dveří, oken, střechy, komínů atd.). Musí se v každé své poloze dotýkat pouze jímacího vedení a pomocných jímačů. Ochranný prostor jímací soustavy je vlastně vymezen obálkou kružnic. V tomto ochranném prostoru se musí nacházet celý objekt. Provedení jímací soustavy Jímací soustava provedena vodičem AlMgSi 8, který se uloží na střeše na podpěry vedení PV 11 a PV 15. Svody budou vedeny a přichyceny za okapové roury nebo po povrchu fasády. Přes zkušební svorky

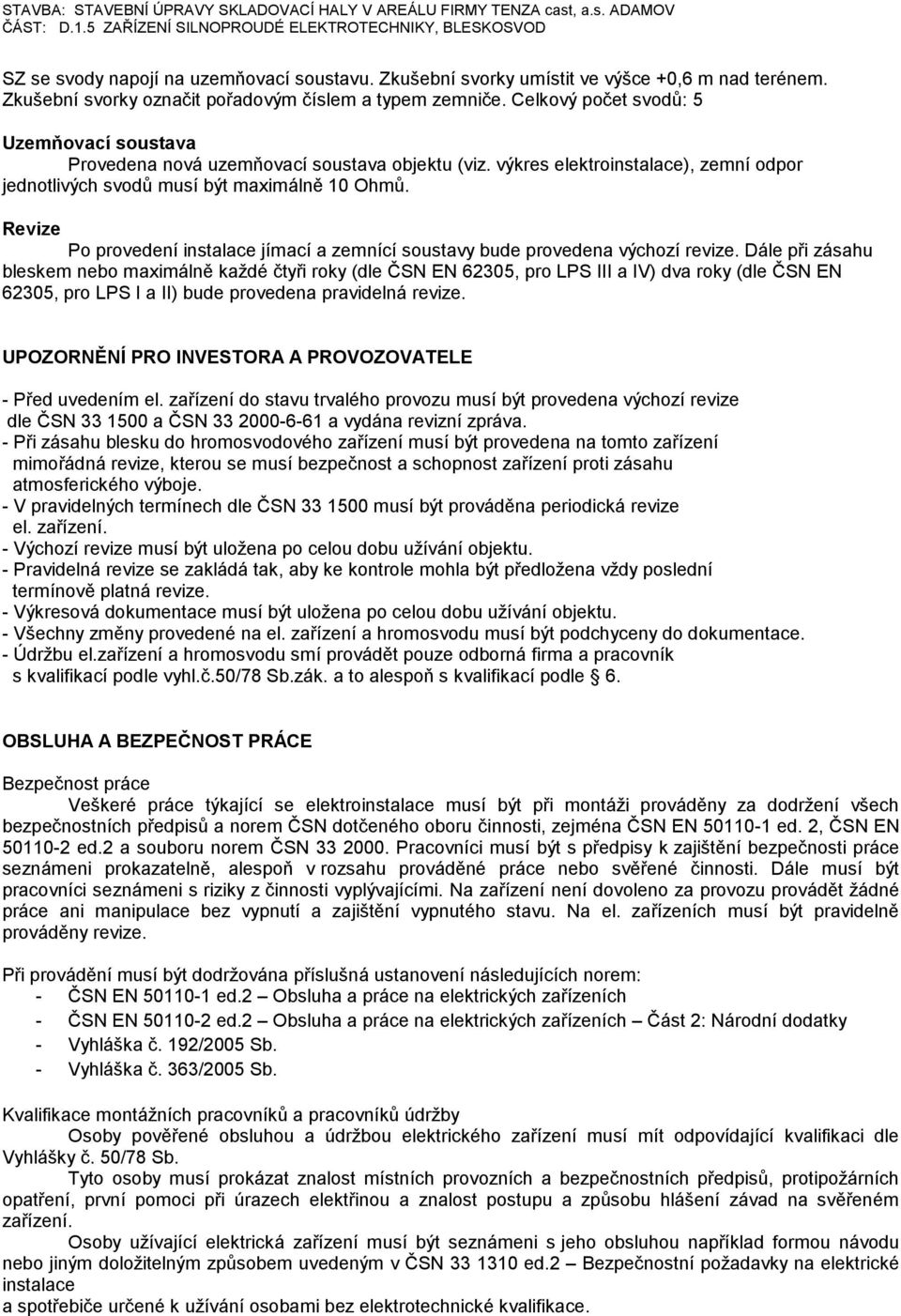

5 SZ se svody napojí na uzemňovací soustavu. Zkušební svorky umístit ve výšce +0,6 m nad terénem. Zkušební svorky označit pořadovým číslem a typem zemniče. Celkový počet svodů: 5 Uzemňovací soustava Provedena nová uzemňovací soustava objektu (viz. výkres elektroinstalace), zemní odpor jednotlivých svodů musí být maximálně 10 Ohmů. Revize Po provedení instalace jímací a zemnící soustavy bude provedena výchozí revize. Dále při zásahu bleskem nebo maximálně každé čtyři roky (dle ČSN EN 62305, pro LPS III a IV) dva roky (dle ČSN EN 62305, pro LPS I a II) bude provedena pravidelná revize. UPOZORNĚNÍ PRO INVESTORA A PROVOZOVATELE - Před uvedením el. zařízení do stavu trvalého provozu musí být provedena výchozí revize dle ČSN a ČSN a vydána revizní zpráva. - Při zásahu blesku do hromosvodového zařízení musí být provedena na tomto zařízení mimořádná revize, kterou se musí bezpečnost a schopnost zařízení proti zásahu atmosferického výboje. - V pravidelných termínech dle ČSN musí být prováděna periodická revize el. zařízení. - Výchozí revize musí být uložena po celou dobu užívání objektu. - Pravidelná revize se zakládá tak, aby ke kontrole mohla být předložena vždy poslední termínově platná revize. - Výkresová dokumentace musí být uložena po celou dobu užívání objektu. - Všechny změny provedené na el. zařízení a hromosvodu musí být podchyceny do dokumentace. - Údržbu el.zařízení a hromosvodu smí provádět pouze odborná firma a pracovník s kvalifikací podle vyhl.č.50/78 Sb.zák. a to alespoň s kvalifikací podle 6. OBSLUHA A BEZPEČNOST PRÁCE Bezpečnost práce Veškeré práce týkající se elektroinstalace musí být při montáži prováděny za dodržení všech bezpečnostních předpisů a norem ČSN dotčeného oboru činnosti, zejména ČSN EN ed. 2, ČSN EN ed.2 a souboru norem ČSN Pracovníci musí být s předpisy k zajištění bezpečnosti práce seznámeni prokazatelně, alespoň v rozsahu prováděné práce nebo svěřené činnosti. Dále musí být pracovníci seznámeni s riziky z činnosti vyplývajícími. Na zařízení není dovoleno za provozu provádět žádné práce ani manipulace bez vypnutí a zajištění vypnutého stavu. Na el. zařízeních musí být pravidelně prováděny revize. Při provádění musí být dodržována příslušná ustanovení následujících norem: - ČSN EN ed.2 Obsluha a práce na elektrických zařízeních - ČSN EN ed.2 Obsluha a práce na elektrických zařízeních Část 2: Národní dodatky - Vyhláška č. 192/2005 Sb. - Vyhláška č. 363/2005 Sb. Kvalifikace montážních pracovníků a pracovníků údržby Osoby pověřené obsluhou a údržbou elektrického zařízení musí mít odpovídající kvalifikaci dle Vyhlášky č. 50/78 Sb. Tyto osoby musí prokázat znalost místních provozních a bezpečnostních předpisů, protipožárních opatření, první pomoci při úrazech elektřinou a znalost postupu a způsobu hlášení závad na svěřeném zařízení. Osoby užívající elektrická zařízení musí být seznámeni s jeho obsluhou například formou návodu nebo jiným doložitelným způsobem uvedeným v ČSN ed.2 Bezpečnostní požadavky na elektrické instalace a spotřebiče určené k užívání osobami bez elektrotechnické kvalifikace.
