Operativní dokumentace a průzkum historické stavby (OPD) Elaborát nálezové zprávy (NZ)

Transkript

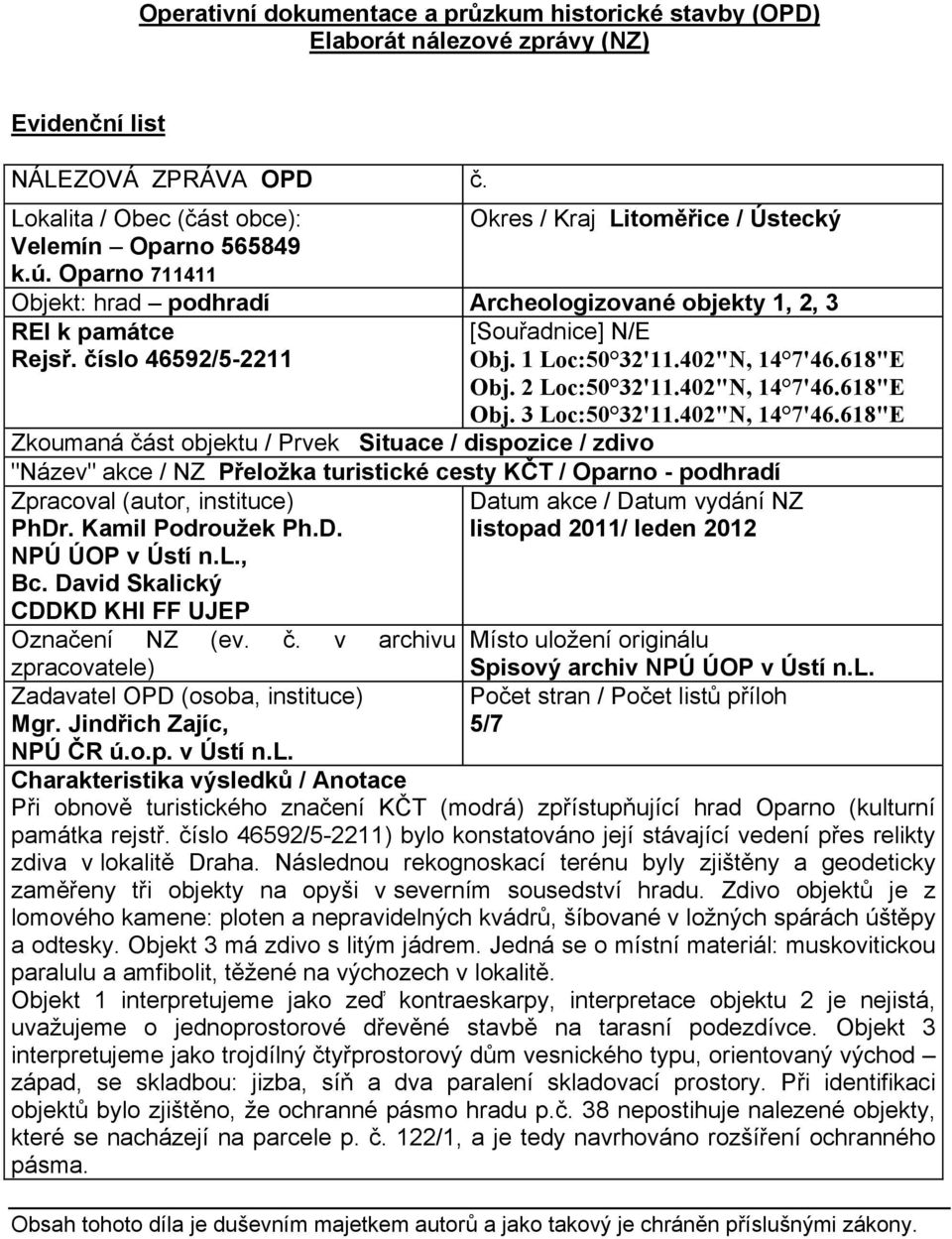

1 Operativní dokumentace a průzkum historické stavby (OPD) Elaborát nálezové zprávy (NZ) Evidenční list NÁLEZOVÁ ZPRÁVA OPD č. Lokalita / Obec (část obce): Velemín Oparno k.ú. Oparno Okres / Kraj Litoměřice / Ústecký Objekt: hrad podhradí Archeologizované objekty 1, 2, 3 REI k památce Rejsř. číslo 46592/ [Souřadnice] N/E Obj. 1 Loc:50 32'11.402"N, 14 7'46.618"E Obj. 2 Loc:50 32'11.402"N, 14 7'46.618"E Obj. 3 Loc:50 32'11.402"N, 14 7'46.618"E Zkoumaná část objektu / Prvek Situace / dispozice / zdivo "Název" akce / NZ Přeložka turistické cesty KČT / Oparno - podhradí Zpracoval (autor, instituce) Datum akce / Datum vydání NZ PhDr. Kamil Podroužek Ph.D. listopad 2011/ leden 2012 NPÚ ÚOP v Ústí n.l., Bc. David Skalický CDDKD KHI FF UJEP Označení NZ (ev. č. v archivu zpracovatele) Zadavatel OPD (osoba, instituce) Mgr. Jindřich Zajíc, NPÚ ČR ú.o.p. v Ústí n.l. Místo uložení originálu Spisový archiv NPÚ ÚOP v Ústí n.l. Počet stran / Počet listů příloh 5/7 Charakteristika výsledků / Anotace Při obnově turistického značení KČT (modrá) zpřístupňující hrad Oparno (kulturní památka rejstř. číslo 46592/5-2211) bylo konstatováno její stávající vedení přes relikty zdiva v lokalitě Draha. Následnou rekognoskací terénu byly zjištěny a geodeticky zaměřeny tři objekty na opyši v severním sousedství hradu. Zdivo objektů je z lomového kamene: ploten a nepravidelných kvádrů, šíbované v ložných spárách úštěpy a odtesky. Objekt 3 má zdivo s litým jádrem. Jedná se o místní materiál: muskovitickou paralulu a amfibolit, těžené na výchozech v lokalitě. Objekt 1 interpretujeme jako zeď kontraeskarpy, interpretace objektu 2 je nejistá, uvažujeme o jednoprostorové dřevěné stavbě na tarasní podezdívce. Objekt 3 interpretujeme jako trojdílný čtyřprostorový dům vesnického typu, orientovaný východ západ, se skladbou: jizba, síň a dva paralení skladovací prostory. Při identifikaci objektů bylo zjištěno, že ochranné pásmo hradu p.č. 38 nepostihuje nalezené objekty, které se nacházejí na parcele p. č. 122/1, a je tedy navrhováno rozšíření ochranného pásma. Obsah tohoto díla je duševním majetkem autorů a jako takový je chráněn příslušnými zákony.

2 1. Úvod Okolnosti realizace OPD Stav věci v době OPD 1.01 OPD bylo vyvoláno zamýšlenou obnovou turistického značení KČT (modrá), která zpřístupňuje hrad Oparno (kulturní památka rejstř. číslo 46592/5-2211) ve směru Velemín Lovoš. Při rekognoskaci trasy bylo konstatováno její stávající vedení přes relikty zdiva v lokalitě Draha, v bezprostřední blízkosti severně od hradu Oparno. Následným místním šetřením byl potvrzen historický charakter zdiva a zaznamenány další objekty porušené vedením pěších zkratek, zpřístupňujících hrad. K vytyčení přeložky turistického značení bylo nutné identifikovat relikty v lokalitě a provést jejich zaměření. Při identifikaci bylo zjištěno, že ochranné pásmo parcely hradu p.č. 38 nepostihuje nalezené objekty, které se nacházejí na parcele p. č. 122/1 a je tedy navrhováno rozšíření ochranného pásma severním směrem, tak aby postihlo nalezené objekty Objekty jsou archeologizované, stav jejich konstrukcí je v procesu zániku kulturních artefaktů vlivem zánikových transformací, daných především přírodními vlivy, stabilizovaný. Ohrožení objektů představuje roztoucí návštěvnost hradu, která po revitalizaci turistického výchozího místa, Černodolského mlýna, ze směru od Oparenského údolí roste. Podklady 1.03 Stössel, J. Das Wopparner Tal, in Jahrbuch der Arbeitsgemeinschaft für Heimatforschung, 11, 14 18, Leitmeritz Katastrální mapa Velemín/Oparno k.ú , přístupná: MarQueryId=6D2BCEB5&MarQParam0=711411&MarQParamCount= 1&MarWindowName=Marushka Metody dokumentace 1.04 Geodetické zaměření situace ve 3D. Geodetické zaměření dispozice ve 3D. Fotodokumentace. Verbální popis. 2. Popis Poloha věci zkoumané 2.01 Sledované objekty se nachází severně od hradu Oparno, v prostoru mezi severní obvodovou zdí hradu a železniční tratí, na lesní parcele p. č. 122/1 Objekt 1 Loc:50 32'11.402"N, 14 7'46.618"E zeď obíhající kontraeskarpu severního příkopu hradu se na jeho západním výběhu zalamuje kolmo k hradební zdi. Objekt 2 Loc:50 32'11.402"N, 14 7'46.618"E terénní deprese v severním sousedství objektu 1 se severní zdí z lomového kamene Objekt 3 Loc:50 32'11.402"N, 14 7'46.618"E relikty zdiva trojdílného čtyřprostorového domu, 50 m severně od hlavní obvodové hradby hradu. Dům je orientovaný po

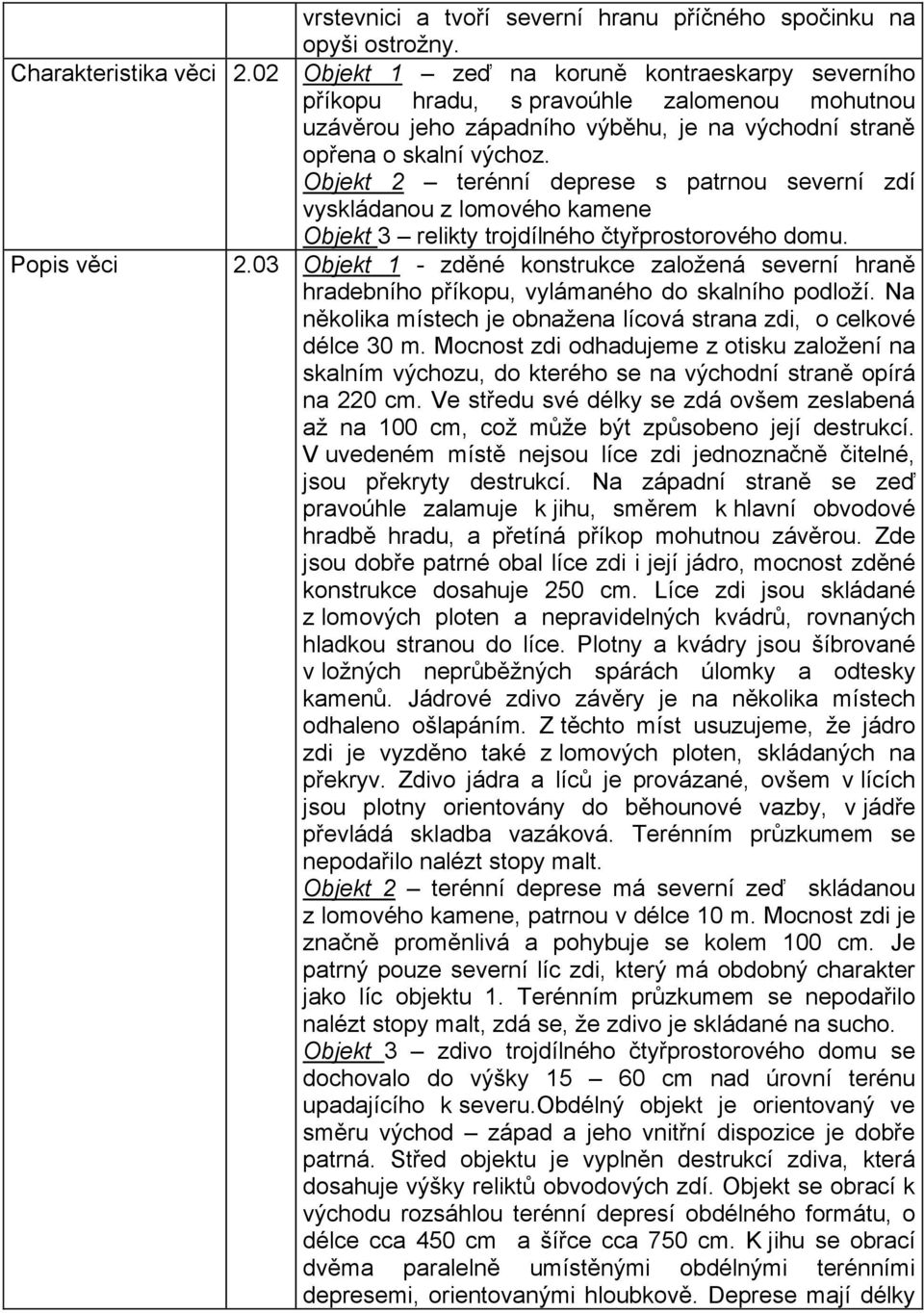

3 vrstevnici a tvoří severní hranu příčného spočinku na opyši ostrožny. Charakteristika věci 2.02 Objekt 1 zeď na koruně kontraeskarpy severního příkopu hradu, s pravoúhle zalomenou mohutnou uzávěrou jeho západního výběhu, je na východní straně opřena o skalní výchoz. Objekt 2 terénní deprese s patrnou severní zdí vyskládanou z lomového kamene Objekt 3 relikty trojdílného čtyřprostorového domu. Popis věci 2.03 Objekt 1 - zděné konstrukce založená severní hraně hradebního příkopu, vylámaného do skalního podloží. Na několika místech je obnažena lícová strana zdi, o celkové délce 30 m. Mocnost zdi odhadujeme z otisku založení na skalním výchozu, do kterého se na východní straně opírá na 220 cm. Ve středu své délky se zdá ovšem zeslabená až na 100 cm, což může být způsobeno její destrukcí. V uvedeném místě nejsou líce zdi jednoznačně čitelné, jsou překryty destrukcí. Na západní straně se zeď pravoúhle zalamuje k jihu, směrem k hlavní obvodové hradbě hradu, a přetíná příkop mohutnou závěrou. Zde jsou dobře patrné obal líce zdi i její jádro, mocnost zděné konstrukce dosahuje 250 cm. Líce zdi jsou skládané z lomových ploten a nepravidelných kvádrů, rovnaných hladkou stranou do líce. Plotny a kvádry jsou šíbrované v ložných neprůběžných spárách úlomky a odtesky kamenů. Jádrové zdivo závěry je na několika místech odhaleno ošlapáním. Z těchto míst usuzujeme, že jádro zdi je vyzděno také z lomových ploten, skládaných na překryv. Zdivo jádra a líců je provázané, ovšem v lících jsou plotny orientovány do běhounové vazby, v jádře převládá skladba vazáková. Terénním průzkumem se nepodařilo nalézt stopy malt. Objekt 2 terénní deprese má severní zeď skládanou z lomového kamene, patrnou v délce 10 m. Mocnost zdi je značně proměnlivá a pohybuje se kolem 100 cm. Je patrný pouze severní líc zdi, který má obdobný charakter jako líc objektu 1. Terénním průzkumem se nepodařilo nalézt stopy malt, zdá se, že zdivo je skládané na sucho. Objekt 3 zdivo trojdílného čtyřprostorového domu se dochovalo do výšky cm nad úrovní terénu upadajícího k severu.obdélný objekt je orientovaný ve směru východ západ a jeho vnitřní dispozice je dobře patrná. Střed objektu je vyplněn destrukcí zdiva, která dosahuje výšky reliktů obvodových zdí. Objekt se obrací k východu rozsáhlou terénní depresí obdélného formátu, o délce cca 450 cm a šířce cca 750 cm. K jihu se obrací dvěma paralelně umístěnými obdélnými terénními depresemi, orientovanými hloubkově. Deprese mají délky

4 Funkční interpretace Rozměry věci Materiál(y) Výrobní značky Povrchové úpravy Stopy funkce Závady 3. Interpretace Datace zkoumané věci hran cca 700 cm, šířky 350 cm. Mocnost obvodových zdí objektu je 80 cm (příloha), mocnost příček kolem 60 cm. Nároží obvodových zdí jsou zaoblená. Líce zdí jsou skládany z lomových ploten a nepravidelných lomových kvádrů, rovnaných hladkou stranou do líce. Zdivo je šíbrované v ložných neprůběžných spárách úlomky a odtesky kamene. Jádrové zdivo je na několika místech odhaleno ošlapáním. Z těchto míst usuzujeme, že jádro zdi je zděno z drobného lomového kamene (odtesků a úštěpů) na vápennou maltu. Skladba má charakter litého zdiva. Zdivo líců má nepravidelnou běhounovou vazbu Objekt 1 interpretujeme jako zeď zvyšující kontraeskarpu a závěru příkopu. Objekt 2 interpretace je nejistá, uvažujeme o jednoprostorové dřevěné stavbě na tarasní podezdívce. Objekt 3 interpretujeme jako trojdílný čtyřprostorový dům. Dispozice naznačuje typ vesnického domu. Východní terénní depresi interpretujeme jako jizbu, střed domu jako síň a paralelní západní deprese jako skladovací prostory (komory, či chlév a komoru). Kamenná destrukce ve střední části domu může naznačovat zřícenou klenbu, či komínové těleso, uvažujeme zde o umístění černé kuchyně Viz výkresová příloha Zdivo z lomového kamene: plotny, nepravidelné kvádry, úštěpy a odtesky. Místní materiál: muskovitická paralula a amfibolit, těžená na výchozech v lokalitě (za určení děkujeme Mgr. Jiřímu Adamovičovi CSc. GÚ AV ČR) Pojivo: A nezjištěno B bez pojiva C - hubená vápenná malta 2.07 Nebyly zjištěny Režné zdivo bez povrchových úprav Nebyly zjištěny Vedení pěších komunikací přes relikty zdiva 3.01 V roce 1340 získal Smil ze Vchynic od Altzellského cisterciáckého kláštera oddělením od statku Lovosice místo starého mlýna v Oparenském údolí s okolím (Stössel 1935). Smil z Vchynic je také považován za zakladatele hradu, neboť k roku 1344 je připomínána stavba pokojů k přebývání. Hrad byl opuštěn mezi lety Objekt 1 byl patrně vystavěn spolu s výstavbou hlavní obvodové hradby hradu, objekty 2 a 3 mohou být mladší. Dovozujeme ovšem, že objekt 3 je současný výstavbě hradu, neboť způsob zdění je středověký a jeho obvodová

5 Autorské připsání zeď má stejně oblá nároží, jako plášťová hradba hradu. Ztotožnění objektu 3 s pivovarem, zmiňovaným v popisu reliktů hradu Heberem (Heber 1843) nepovažujeme vzhledem k obtížné dostupnosti vody za pravděpodobné. Objekt 2 může souviset až s novověkou úpravou svahu na terasy a s výsadbou ovocných stromů Nebylo zjištěno Potenciál Potenciál Analýza hospodářského zázemí hradu. 2. Stavebněhistorický průzkum hradu Doporučení pro péči Doporučení pro další průzkumy 7. Přílohy Výkresová dokumentace 5 1. Rozšířit památkovou ochranu kulturní památky číslo 46592/ na uvedené objekty 1, 2, Doporučujeme doplnit dřevěnou podestou značenou pěší cestu v místě, kde nastupuje na zeď (objekt 1) 6 1. Archivní rešerše by mohla umožnit identifikovat objekty a upřesnit dobu jejich funkce 2. Před těžbou dřevin na lokalitě doporučujeme archeologický výzkum objektů ohrožených těžbou. 3. Doplnění terénního průzkumu o analýzu komunikačního schématu obsluhy hradu a jeho zázemí Výřez mapového listu katastrální mapy Velemín / Oparno k.ú se zakreslením polohy objektů 2. Geodetické zaměření situace a jednotlivých objektů. (Skalický, D. - Podroužek, K. 8/2011) Fotodokumentace Objekt 1 - Pohled na zeď od severozápadu. 2. Objekt 1 Pohled na závěru příkopu od východu 3. Objekt 2, objekt 3 Pohled z objektu 1 od jihu 4. Objekt 3 Celková situace v pohledu od jihu 5. Objekt 3 Celková situace v pohledu od východu 6. Objekt 3 Celková situace v pohledu od západu 7. Objekt 3 Interiér objektu v pohledu od severozápadu 8. Objekt 3 Celková situace v pohledu od severu 9. Objekt 3 Detail východní obvodové zdi 10. Objekt 3 Detail zdiva východní obvodové zdi

6 Příloha 1

7 Příloha 2

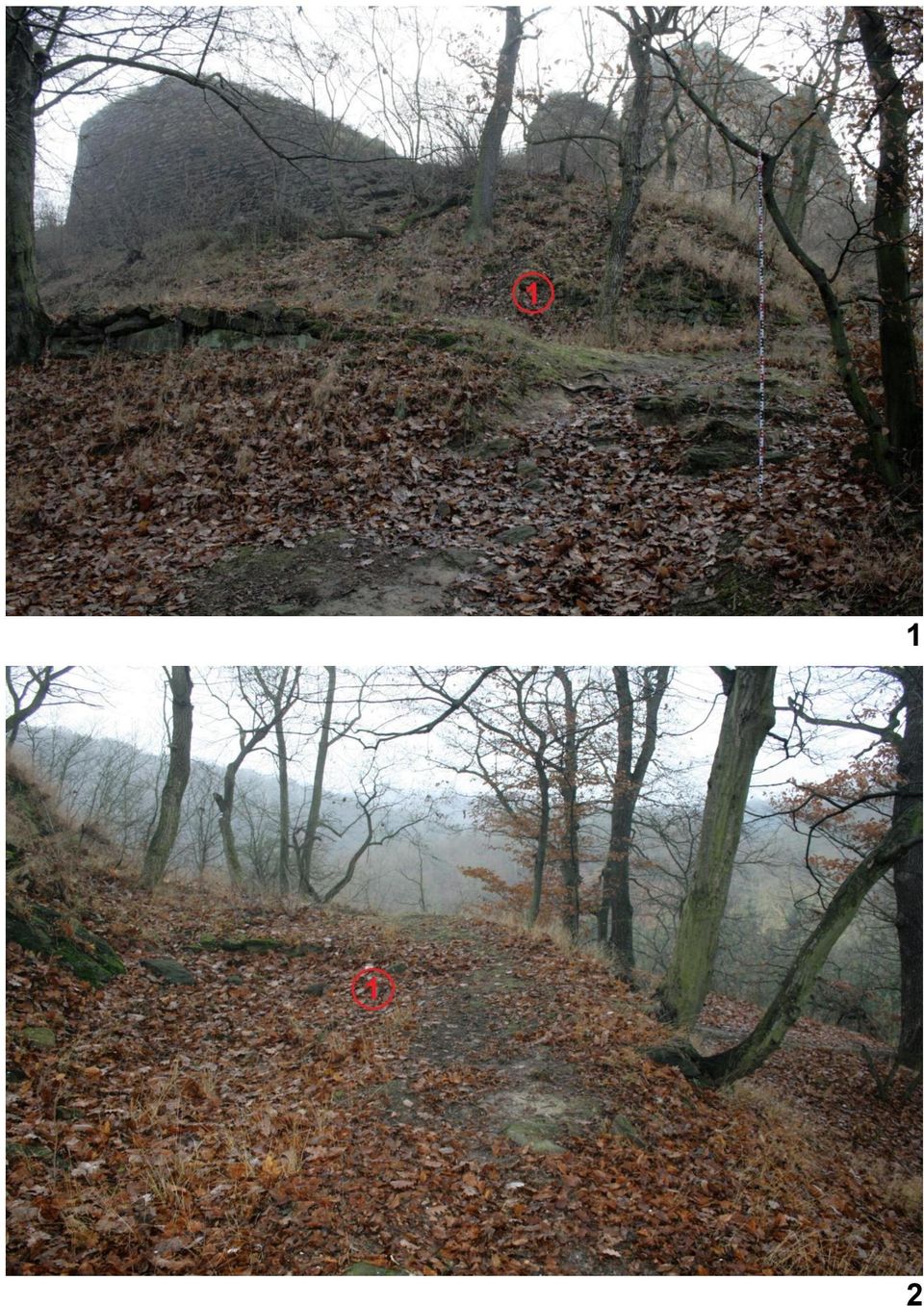

8 1 2

9 3 4

10 5 6

11 7 8

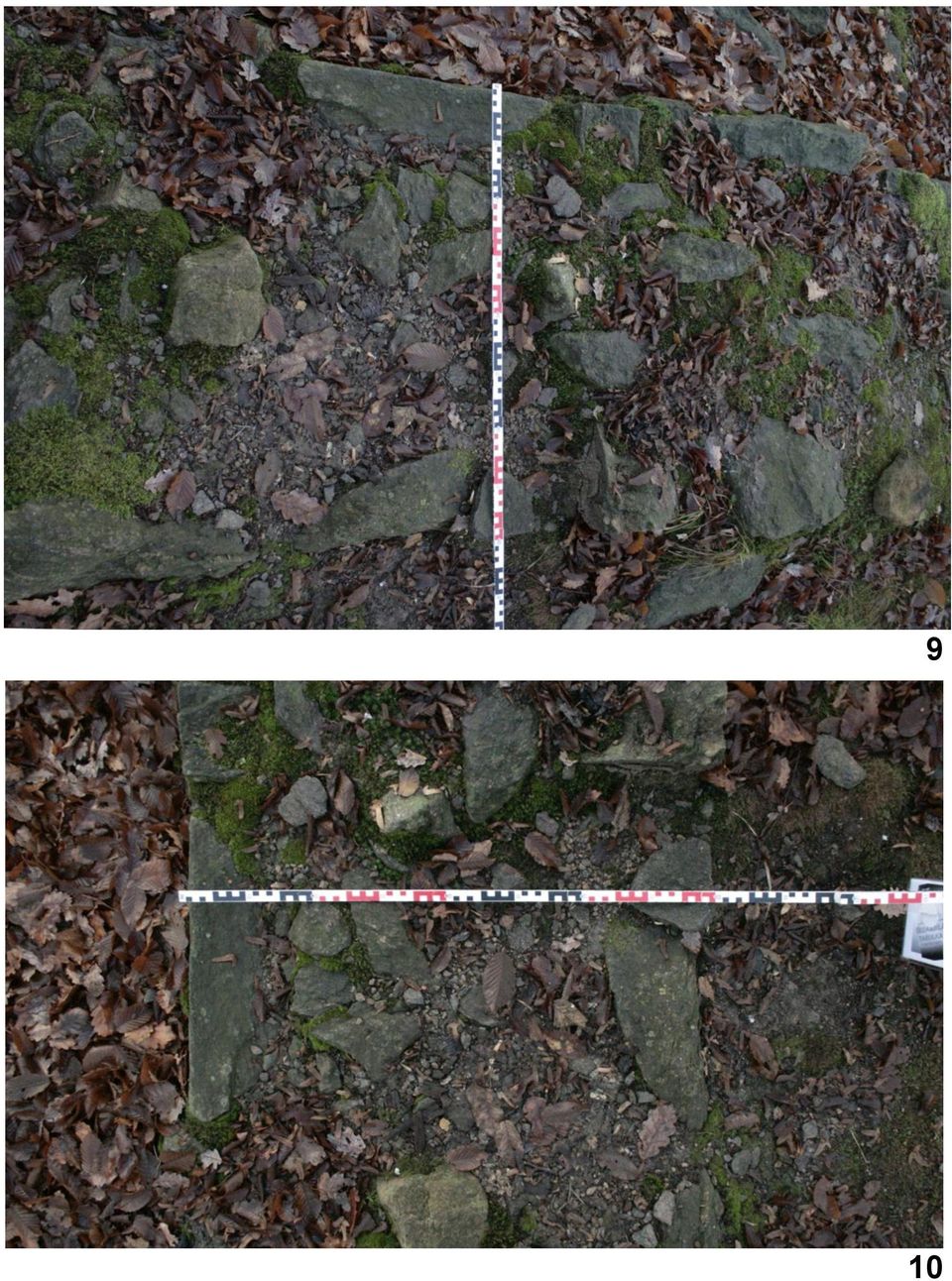

12 9 10

13 Příloha NZ OPD č.1 Lokalita / Obec (část obce) Okres / Kraj Oparno podhradí / Velenice (Oparno) Litoměřice / Ústecký Objekt Archeologizované objekty 1, 2, 3 č. parc.122/1 Zkoumaná část objektu / Prvek Objekty 1, 2, 3 - Relikty zděných konstrukcí Zpracoval (autor, instituce) PhDr. Kamil Podroužek Ph.D. č. orig. v archivu zprac. Popis přílohy (možno uvést podrobný komentář) Zákres polohy objektů 1, 2, 3 do výřezu snímku katastrální mapy Velemín / Oparno k.ú Použitý podklad (autor, datace) digitální katastrální mapa Velemín / Oparno k.ú , přístupná na Metoda dokumentace / přesnosti Datum akce / Datum zpracování listu GPS / WGS 84 / 10m srpen 2011/ leden 2012 Příloha NZ OPD č.2 Lokalita / Obec (část obce) Okres / Kraj Oparno podhradí / Velenice (Oparno) Litoměřice / Ústecký Objekt Archeologizované objekty 1, 2, 3 č. parc.122/1 Zkoumaná část objektu / Prvek Objekty 1, 2, 3 - Relikty zděných konstrukcí Zpracoval (autor, instituce) Bc. David Skalický č. orig. v archivu zprac. PhDr. Kamil Podroužek Ph.D., M. Medek Popis přílohy (možno uvést podrobný komentář) Geodetické zaměření situace a reliktů objektů 1, 2, 3 Použitý podklad (autor, datace) Metoda dokumentace / přesnosti Datum akce / Datum zpracování listu 3D / totální stanice / mm / AutoCAD 3D map srpen 2011/ leden 2012 Příloha NZ OPD č.3 Lokalita / Obec (část obce) Okres / Kraj Oparno podhradí / Velenice (Oparno) Litoměřice / Ústecký Objekt Archeologizované objekty 1, 2, 3 č. parc.122/1 Zkoumaná část objektu / Prvek Objekty 1, 2, 3 - Relikty zděných konstrukcí Zpracoval (autor, instituce) PhDr. Kamil Podroužek Ph.D. č. orig. v archivu zprac. Popis přílohy (možno uvést podrobný komentář) Foto 1 - objekt 1, pohled od severozápadu Foto 2 - objekt 1, pohled na závěru příkopu od východu Použitý podklad (autor, datace) Metoda dokumentace / přesnosti Datum akce / Datum zpracování listu Digitální fotografie srpen 2011/ leden 2012 Příloha NZ OPD č.3 Lokalita / Obec (část obce) Okres / Kraj Oparno podhradí / Velenice (Oparno) Litoměřice / Ústecký Objekt Archeologizované objekty 1, 2, 3 č. parc.122/1 Zkoumaná část objektu / Prvek Objekty 1, 2, 3 - Relikty zděných konstrukcí Zpracoval (autor, instituce) PhDr. Kamil Podroužek Ph.D. č. orig. v archivu zprac. Popis přílohy (možno uvést podrobný komentář) Foto 3 - objekt 2, v pozadí objekt 3, pohled od jihu z objektu 1 Foto 4 - objekt 3, pohled od jihu Použitý podklad (autor, datace) Metoda dokumentace / přesnosti Datum akce / Datum zpracování listu Digitální fotografie srpen 2011/ leden 2012

14 Příloha NZ OPD č.3 Lokalita / Obec (část obce) Okres / Kraj Oparno podhradí / Velenice (Oparno) Litoměřice / Ústecký Objekt Archeologizované objekty 1, 2, 3 č. parc.122/1 Zkoumaná část objektu / Prvek Objekty 1, 2, 3 - Relikty zděných konstrukcí Zpracoval (autor, instituce) PhDr. Kamil Podroužek Ph.D. č. orig. v archivu zprac. Popis přílohy (možno uvést podrobný komentář) Foto 5 - objekt 3, pohled od východu Foto 6 - objekt 3, pohled od západu Použitý podklad (autor, datace) Metoda dokumentace / přesnosti Datum akce / Datum zpracování listu Digitální fotografie srpen 2011/ leden 2012 Příloha NZ OPD č.3 Lokalita / Obec (část obce) Okres / Kraj Oparno podhradí / Velenice (Oparno) Litoměřice / Ústecký Objekt Archeologizované objekty 1, 2, 3 č. parc.122/1 Zkoumaná část objektu / Prvek Objekty 1, 2, 3 - Relikty zděných konstrukcí Zpracoval (autor, instituce) PhDr. Kamil Podroužek Ph.D. č. orig. v archivu zprac. Popis přílohy (možno uvést podrobný komentář) Foto 7 - objekt 3, panoramatický pohled na interiér od severozápadu Foto 8 - objekt 3, panoramatický pohled na závěru příkopu od východu Použitý podklad (autor, datace) Metoda dokumentace / přesnosti Datum akce / Datum zpracování listu Digitální fotografie srpen 2011/ leden 2012 Příloha NZ OPD č.3 Lokalita / Obec (část obce) Okres / Kraj Oparno podhradí / Velenice (Oparno) Litoměřice / Ústecký Objekt Archeologizované objekty 1, 2, 3 č. parc.122/1 Zkoumaná část objektu / Prvek Objekty 1, 2, 3 - Relikty zděných konstrukcí Zpracoval (autor, instituce) PhDr. Kamil Podroužek Ph.D. č. orig. v archivu zprac. Popis přílohy (možno uvést podrobný komentář) Foto 9 - objekt 3, detail reliktů východní obvodové zdi Foto 10 - objekt 3, detail skladby zdiva ve východní obvodové zdi Použitý podklad (autor, datace) Metoda dokumentace / přesnosti Datum akce / Datum zpracování listu Digitální fotografie srpen 2011/ leden 2012
