1 Operativní dokumentace a průzkum historické stavby (OPD) Elaborát nálezové zprávy (NZ) Evidenční list NÁLEZOVÁ ZPRÁVA OPD č. SRBSKÁ KAMENICE Objekt Dům č.p. 42 vesnická usedlost kulturní památka od [Souřadnice] č.rejstříku 41882/ '10.833"N, 14 21'10.482"E skalní reliéf Korunování Panny Marie "Název" akce / NZ 3D Laserové ruční skenování Zpracoval (autor, instituce) Datum akce / Datum vydání NZ Martin Medek, Centrum pro dokumentaci a / digitalizaci kulturního dědictví FF UJEP Označení NZ (ev. č. v archivu zpracovatele) Místo uložení originálu NZ Zadavatel OPD (osoba, instituce) Počet stran / Počet listů příloh Obecní úřad Charakteristika výsledků / Anotace 3D laserové ruční skenování reliéfu s výsledkem v podobě 3D modelu ve formátu 3D PDF Obsah tohoto díla je duševním majetkem autorů a jako takový je chráněn příslušnými zákony.

2 1. Úvod Okolnosti realizace OPD Stav věci v době OPD 1.01 Podnětem pro průzkum a dokumentaci bylo zadání na vypracování 3D modelu reliéfu za pomoci 3D ručního skenu 1.02 V době konání dokumentace byl celý objekt po základním restaurování v uspokojivém stavu odpovídajícím stáří a vystavením povětrnostních podmínek. Podklady 1.03 Metody dokumentace 2. Popis Poloha zkoumané věci D laserové skenování za pomoci 3D ručního skeneru EXAScan. Samotný proces skenování reliéfu trval i s přípravou reflexních bodů a jejich odstraněním cca 5,5 hodiny. Skener byl nastaven na rozlišení 2mm. Sken tedy není schopen zobrazit přesnější kontury reliéfu. Vzhledem k jeho povaze bylo rozlišení uznáno jako dostačující. Zpracování skenu proběhlo v programu Geomagic 12 a trvalo cca 4 hodiny. Sken byl ořezán o nepotřebné okraje a doplněn dle fotografické dokumentace. Další metody: fotografická dokumentace Reliéf Korunování Panny Marie je vytesán ve skalním pískovcovém masivu v Srbské Kamenici v sousedství domu č. p. 42. Souvislosti zkoumané věci 2.02 Reliéf zobrazuje korunování Panny Marie a je vytesán v pískovcovém skalním masivu ve výšce cca 2 metrů. Charakteristika věci 2.03 Viz Popis věci 2.04 Reliéf Korunování Panny Marie je vytesán ve skalním pískovcovém masivu v Srbské Kamenici v sousedství domu č. p. 42. Reliéf o velikosti cca 2 x 2 metry je uzavřen segmentovým štítem se symbolem Božího oka. Samotný námět Korunování Panny Marie je pojat tradičně, ve středu kompozice v oblacích klečí Panna Marie a je korunována Nejsvětější Trojicí, scénu lemuje dvojice andělů. (text E. Francová) Rozměry věci 2.07 Reliéf je vytesán do skalního masivu ve výšce 2 metrů a sám zabírá plochu 2x2 m. Materiál(y) 2.08 Reliéf je vytesán do pískovce Povrchové úpravy 2.11 Reliéf byl v roce 2011 podroben restartovacím postupům, které zacelily nejohroženější místa vystavená větrné erozi a dalšímu obrušování a ničení. Nápisy, znaky Ve spodní části reliéfu je německý psány nápis, ve kterém je uveden jako donátor srbskokamenický mlynář Jacob Günter a jako rok vzniku reliéfu je udán 1701.

3 3. Interpretace Datace zkoumané věci 3.01 Vzhledem k nápisu ve spodní části reliéfu je reliéf datován do roku (viz 2.15) 4. Potenciál Potenciál 4.01 Viz. 5 Doporučení pro péči 5 Reliéf byl opatřen stříškou, která jej chrání před deštěm a v roce 2011 bylo provedeno jeho restaurování. V současné době je tedy nutné jeho stav dále pečlivě sledovat a v případě nutnosti podniknout další kroky k jeho ochraně. Doporučení pro další průzkumy 6 Archivní rešerše. 7. Přílohy Přílohy 7.01 Příloha č.1 Sitace na výřezu snímku katastrální mapy k.ú. č.k.ú Příloha č.2-3d model reliéfu vytvořený na podkladě skenu z ručního skeneru EXAscan Fotodokumentace 7.02 Příloha č.3 - Celkový pohled na situaci včetně domu čp. 42 Příloha č.4 - Celkový pohled na reliéf včetně nápisu Příloha č.5 - Detailní pohled na reliéf Příloha č.6 - Detailní pohled na reliéf včetně reflexních bodů nutných pro laserové skenování Příloha č.7 - Pohled na aplikaci metody 3D ručního laserového skenování

4 Popisky příloh NZ Příloha NZ OPD č. 1 Martin Medek Popis přílohy: Sitace na výřezu snímku katastrální mapy k.ú. č.k.ú Katastrální mapa k.ú. č.k.ú , ČÚZK Metoda dokumentace: černobílá kopie Datum akce: Příloha NZ OPD č. 2 Martin Medek Popis přílohy: 3D model reliéfu vytvořený na podkladě skenu z ručního skeneru EXAscan přiložen zvlášť jako 3D PDF Metoda dokumentace: 3D ruční skenování Datum akce: Příloha NZ OPD č. 3 Eva Francová Popis přílohy: Celkový pohled na situaci včetně domu čp. 42 Metoda dokumentace: fotodokumentace Datum akce: Příloha NZ OPD č. 4 Eva Francová Popis přílohy: Celkový pohled na reliéf včetně nápisu Metoda dokumentace: fotodokumentace Datum akce:

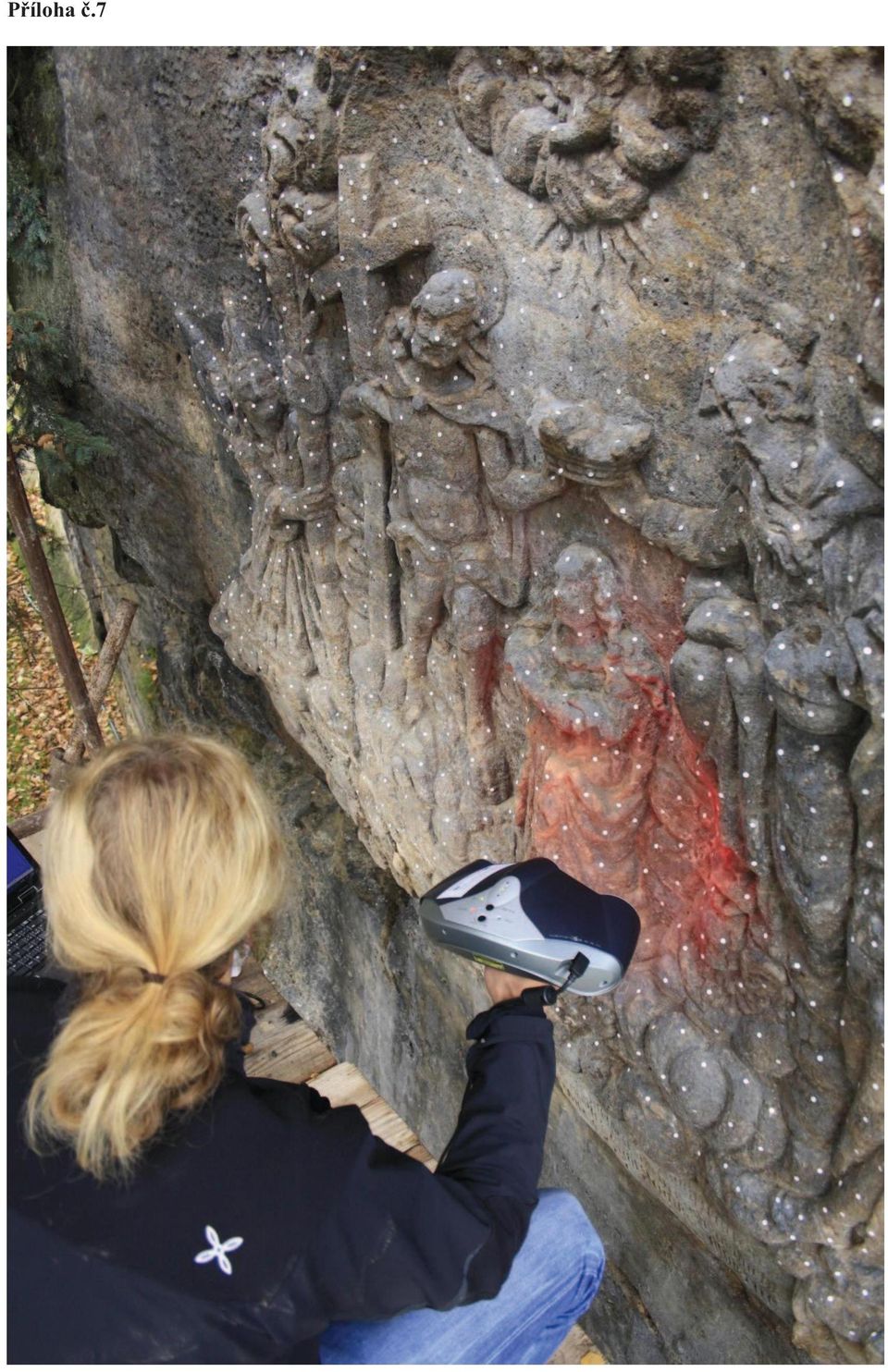

5 Příloha NZ OPD č. 5 Eva Francová Popis přílohy: Detailní pohled na reliéf Metoda dokumentace: fotodokumentace Datum akce: Příloha NZ OPD č. 6 Jan Horák Popis přílohy: Detailní pohled na reliéf včetně reflexních bodů nutných pro laserové skenování Metoda dokumentace: fotodokumentace Datum akce: Příloha NZ OPD č. 7 Jan Horák Popis přílohy: Pohled na aplikaci metody 3D ručního laserového skenování Metoda dokumentace: fotodokumentace Datum akce:

6 Příloha č.1

7 Příloha č.2

8 Příloha č.3 Příloha č.4

9 Příloha č.5 Příloha č.6

10 Příloha č.7
