1 j ARCADIS CZ a.s., divize Geotechnika Pekárenská České Budějovice Tel Fax Podnik místního hospodářství Hluboká nad Vltavou Vltavská Hluboká nad Vltavou Věc: Vyhodnocení znečištění podzemních a průsakových vod na skládce TKO Munice duben 2015 Název zakázky: Munice-skládka-monitoring II č.zak.: května Úvod Na základě požadavku Podniku místního hospodářství v Hluboké nad Vltavou, byl objednán odběr vzorků podzemní vody a průsakových vod z monitorovacích vrtů HJ 1 (HJ 1A), HJ 2, HJ 3, šachty odvodnění podloží skládky a jímky na skládce TKO Munice, včetně vyhodnocení případného znečištění. Monitoring navazuje na sledování kvality vod na lokalitě v předchozích letech a probíhá podle schváleného integrovaného povolení skládky (KUJCK 34192/2010 OZZL/6/Je). Vzorky vody byly analyzovány v akreditované laboratoři na požadované ukazatele. Laboratorní výsledky byly konfrontovány s hodnotami získanými předchozím sledováním a parametry dané integrovaným povolením skládky (dále IP). Váš dopis zn: Ze dne: Naše zn: 15/229/051 Vyřizuje: Mgr. Pašek Telefon: tomas.pasek@arcadis.cz 2. Metodika provedených prací 2.1 Vzorkovací a laboratorní práce Jednorázový monitoring podzemních a ostatních vod na předmětné lokalitě proběhl V rámci monitoringu byly odebrány vzorky podzemních vod z monitorovacích vrtů HJ 1A, HJ 2 a HJ 3. V šachtě odvodnění podloží skládky nebyl zjištěn výskyt vody a vzorek nemohl být odebrán (dno šachty bylo suché). V souladu s IP byl také proveden odběr vzorku průsakové vody z jímky pod skládkou. Vzorky z jímky na průsakové vody byly odebrány pomocí odběrného válce. Všechny vzorky podzemní vody byly odebrány v dynamickém stavu po odčerpání statického objemu vrtů a ustálení sledovaných parametrů (ph, vodivost, teplota). Jedná se o směsné vzorky podzemní vody. Podrobnosti o odběru vzorků jsou zobrazeny v tabulce 1 a uvedeny v příloze č.2. Hladina podzemní vody byla ve vrtu HJ 1A o 0,07 m níže než v říjnu Ve vrtu HJ 2 byla hladina níže o 1,44 m než v říjnu Ve vrtu HJ 3 je hladina podzemní vody o 0,02 m níže než v říjnu Počasí během odběru vzorků: polojasno, C. Bankovní spojení: Komerční banka a.s. Spálená 51, Praha 1 č.účtu: /0100 IČ: DIČ: CZ Obchodní rejstřík: Společnost zapsána u Městského soudu v Praze, oddíl B, vložka 992 Imagine the result 1

2 Tab. 1. Parametry a podmínky odběru vzorků vod Objekt Datum odběru Způsob odběru Doba čerpání Průměrná vydatnost čerpání Odčerpané množství celkem HPV ve statickém stavu* Hloubka vrtu* HJ 1A dynamicky 60 min 0,01 l/s 29,9 litrů- 20,27 m 20,5 m HJ dynamicky 40 min 0,012 l/s 28,8 litrů 10,87 m 13,6 m HJ dynamicky 30 min 0,02 l/s 36,0 litrů 6,37 m 11,0 m Jímka na průsakové vody odběrným válcem šachta odvodnění podloží skládky * pod terénem neodebránšachta suchá Dynamický způsob odběru uváděný v tabulce 1 byl realizován pomocí ponorného čerpadla, které bylo zavěšeno cca 0,15-0,5 m nade dnem vrtu. Vrty byly čerpány tak dlouho, aby došlo k odčerpání stagnující vody a ustálení sledovaných parametrů (ph, vodivosti a teploty). Ve vrtu HJ 1A došlo k odčerpání vody celého vrtu (velmi slabá vydatnost) a odběru vzorku po nastoupání hladiny podzemní vody. Vzorky podzemní vody byly odebrány na konci čerpání ponorným čerpadlem přímo do předepsaných vzorkovnic. Na odebraných vzorcích vod byly provedeny následující analytické rozbory: - vrty HJ 1A a HJ 2 a HJ 3 : ph vodivost CHSK Cr NH 4 kyanidy celkové (CN) kovy (As, Cd, Zn, Cu, Pb, Hg) uhlovodíky (C 10 -C 40 ) dusitany (NO 2 ) chloridy (Cl - ) sírany (SO 4 ) fenoly jednosytné tenzidy aniontové - jímka na průsakové vody ph teplota vodivost chemická oxidovatelnost dvojchromanem (CHSK Cr ) uhlovodíky (C 10 -C 40 ) sírany (SO 4 ) chloridy (Cl - ) amoniakální dusík (N-NH 4 ) dusitanový dusík (N-NO 2 ) celkový dusík (N celk. ) celkový fosfor (P celk. ) kyanidy celkové (CN) Imagine the result 2

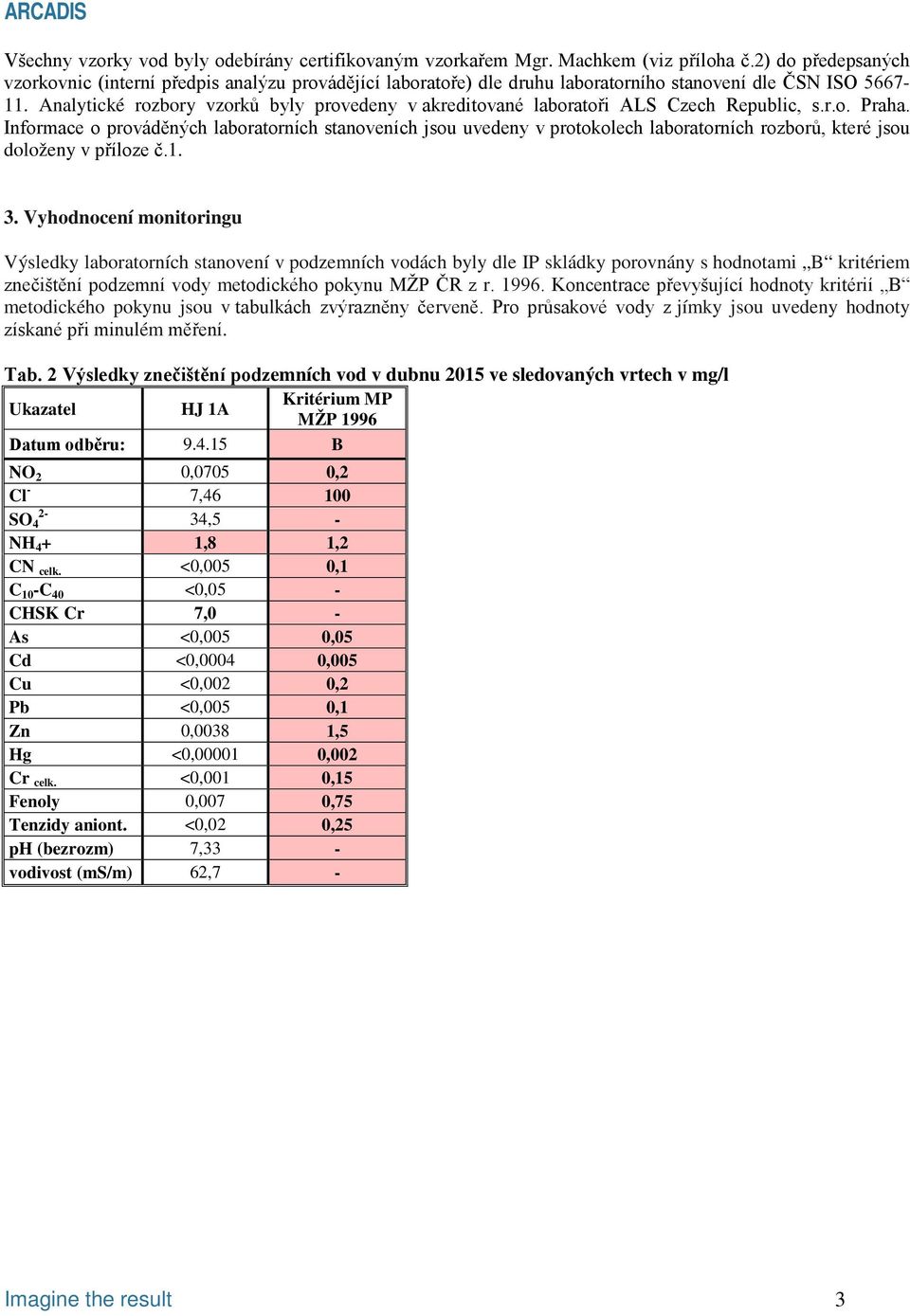

3 Všechny vzorky vod byly odebírány certifikovaným vzorkařem Mgr. Machkem (viz příloha č.2) do předepsaných vzorkovnic (interní předpis analýzu provádějící laboratoře) dle druhu laboratorního stanovení dle ČSN ISO Analytické rozbory vzorků byly provedeny v akreditované laboratoři ALS Czech Republic, s.r.o. Praha. Informace o prováděných laboratorních stanoveních jsou uvedeny v protokolech laboratorních rozborů, které jsou doloženy v příloze č Vyhodnocení monitoringu Výsledky laboratorních stanovení v podzemních vodách byly dle IP skládky porovnány s hodnotami B kritériem znečištění podzemní vody metodického pokynu MŽP ČR z r Koncentrace převyšující hodnoty kritérií B metodického pokynu jsou v tabulkách zvýrazněny červeně. Pro průsakové vody z jímky jsou uvedeny hodnoty získané při minulém měření. Tab. 2 Výsledky znečištění podzemních vod v dubnu 2015 ve sledovaných vrtech v mg/l Ukazatel HJ 1A Kritérium MP MŽP 1996 Datum odběru: B NO 2 0,0705 0,2 Cl - 7, SO 4 34,5 - NH 4 + 1,8 1,2 CN celk. <0,005 0,1 C 10 -C 40 <0,05 - CHSK Cr 7,0 - As <0,005 0,05 Cd <0,0004 0,005 Cu <0,002 0,2 Pb <0,005 0,1 Zn 0,0038 1,5 Hg <0, ,002 Cr celk. <0,001 0,15 Fenoly 0,007 0,75 Tenzidy aniont. <0,02 0,25 ph (bezrozm) 7,33 - vodivost (ms/m) 62,7 - Imagine the result 3

4 Pokračování tabulky 2 Ukazatel HJ 2 Kritérium MP MŽP 1996 Datum odběru: B NO 2 <0,005 0,2 Cl - <1,0 100 SO 4 6,89 - NH 4 + <0,05 1,2 CN celk. 0,015 0,1 C 10 -C 40 <0,050 - CHSK Cr 29,0 - As <0,005 0,05 Cd <0,0004 0,005 Cu 0,007 0,2 Pb <0,005 0,1 Zn 0,0059 1,5 Hg <0, ,002 Cr celk. <0,001 0,15 Fenoly 0,006 0,75 Tenzidy aniont. <0,02 0,25 ph (bezrozm) 7,33 - vodivost (ms/m) 18,3 - Pokračování tabulky 2 Ukazatel HJ 3 Kritéria MP MŽP 1996 Datum odběru: B NO 2 0,016 0,2 Cl SO 4 99,4 - NH 4 + <0,05 1,2 CN celk. 0,081 0,1 C 10 -C 40 <0,050 - CHSK Cr 95,0 - As <0,005 0,05 Cd <0,0004 0,005 Cu 0,0117 0,2 Pb <0,005 0,1 Zn 0,0112 1,5 Hg <0, ,002 Cr celk. 0,003 0,15 Fenoly 0,01 0,75 Tenzidy aniont. 0,093 0,25 ph (bezrozm) 7,23 - vodivost (ms/m) 175,5 - Imagine the result 4

5 Tab. 3 Výsledky znečištění průsakových vod v dubnu 2015 v jímce v mg/l (porovnání s r.2014) ukazatel Jímka Jímka Jímka Jímka Datum odběru: N-NH 4 95, N-NO 2-0,0495-0,0732 N celk P celk. - 2,14-1,71 ph (bezrozm) 8,11 6,96 7,51 7,32 Teplota ( C) - 16,8 16,6 14,8 vodivost (ms/m) - 371,6 308,7 316,2 C 10 -C 40-0,128 <0,05 <0,05 SO 4-70,5 43,8 29,0 Cl CHSK Cr Pb <0,01 <0, Cd <0,002 <0, Cu 0,0111 0, Zn 0,0403 0, Ni 0,0119 0, Cr celk. 0,0191 0, As <0,01 <0, Hg <0,00002 <0, CN celk. - 0, Fenoly - 0, Tenzidy aniont. - 1, Z výsledků uvedených v tabulkách 2 a 3 je zřejmý setrvalý trend kvality podzemní vody ve vrtu HJ 3 a HJ 1A a u průsakové vody v jímce. Ve vrtu HJ 2 se od r.2014 kvalita podzemní vody zlepšuje a vrací se na úroveň před r (kontaminace vrtu). Dominantními kontaminanty na lokalitě jsou chloridy a amonné ionty. V podzemní vodě ve vrtu HJ 1A došlo v dubnu 2015 ke snížení obsahu amonných iontů, chloridů a dusitanů, mírně se zvýšila hodnota CHSK Cr a síranů. Obsah amonných iontů v podzemní vodě překračuje hodnotu kritéria B metodického pokynu MŽP ČR. Vrt HJ1A je situován na elevaci nad skládkou ve slabě propustných svrchnokřídových sedimentech a vlivem slabé infiltrace srážek zde stagnuje oběh podzemní vody (sloupec vody 0,23 m). Vlivem stagnace oběhu podzemní vody se zde projevuje organické znečištění, při kterém dochází ke zvyšování obsahu amonných iontů. Ve vrtu HJ 2 došlo v říjnu 2013 ke kontaminaci podzemní vody (vysoké hodnoty dusitanů, chloridů, amonných iontů, kyanidů, nepolárních extrahovatelných látek) s největší pravděpodobností buď únikem skládkové vody nebo splachem vody z deponie chlévské mrvy situované v infiltrační oblasti nad vrtem HV 2 (přívalové srážky v červnu 2013). Po vyčištění vrtu došlo k poklesu kontaminace podzemní vody uvedených ukazatelů pod hodnotu kritéria B metodického pokynu MŽP ČR. Oproti odběru v říjnu 2014 došlo v podzemní vodě k dalšímu poklesu obsahu chloridů, síranů, obsahu amonných iontů a ropných uhlovodíků C 10 -C 40. U vrtu HJ 3 obsah chloridů v podzemní vodě překračuje hodnotu kritéria B metodického pokynu MŽP ČR. Oproti říjnu 2014 hodnota chloridů zůstává na stejné úrovni. Předpokládáme, že vysoký obsah chloridů v podzemní vodě ve vrtu HJ 3 a s tím související i vyšší hodnota CHSK Cr souvisí s umístěním vrtu u silnice I/105 a používáním posypových solí v zimním období. Obsah chloridů v podzemní vodě roste nebo klesá v závislosti na množství dešťových srážek a jejich infiltraci v daném období. Imagine the result 5

6 U průsakových vod v jímce jsou vysoké obsahy chloridů, hodnoty CHSK Cr a celkového a amoniakálního dusíku viz. tabulka 3. Celkově však kontaminace zůstává řádově na stejné úrovni jako v minulých letech. Obsahy těchto látek přímo souvisí se srážkovým úhrnem ve sledovaném období. 4. Závěr Výsledky odběrů vod v dubnu 2015 lze shrnout do následujících bodů: u pozaďového vrtu HJ 1A přetrvává v podzemní vodě kontaminace amonnými ionty nad hodnotu kritéria B metodického pokynu MŽP ČR. S největší pravděpodobností je tato kontaminace způsobena bakteriálním znečištění vody ve vrtu. Bakteriální (biologické) znečištění ve vrtu HJ1A je způsobeno stagnací podzemní vody ve vrtu a nemá souvislost s únikem skládkové vody ze skládky TKO Munice. V případě trendu rostoucího bakteriálního znečištění podzemní vody doporučujeme tento vrt úplně vyřadit z monitorovacího systému skládky ve vrtu HJ 2 je významný postupný pokles hodnot dusitanů, chloridů, CHSK Cr pravděpodobně vlivem přirozené atenuace. Sledované parametry v podzemní vodě nepřekračují hodnoty kritérií B metodického pokynu MŽP ČR. Kvalita podzemní vody v tomto vrtu se zlepšuje a vrací ke stavu před říjnem 2013 dlouhodobým trendem je znečištění chloridy ve vrtu HJ 3 nad hodnotu kritéria B metodického pokynu MŽP ČR. Obsah chloridů ve vrtu HJ 3 s největší pravděpodobností souvisí s používáním posypových solí na silnici Týn nad Vltavou Č.Budějovice, které se v závislosti na intenzitě atmosférických srážek během roku šíří do podzemní vody v okolí komunikace v šachtě odvodnění podloží skládky nebyl zjištěn výskyt podzemní vody a vzorek nemohl být odebrán u jímky průsakových vod pod skládkou kontaminace vod zůstává řádově na stejné úrovni jako v předchozích letech. České Budějovice dne Zpracoval: Mgr.Tomáš Pašek odpovědný řešitel zakázky Schválil: Ing. Petr Karlín klientský a zakázkový manažer Imagine the result 6
