Transkript

1 QR České produkty na: n o m t n áž í v ná o o y d in l n e

2 NAŠE FIRMA Naše firma se zaměřuje na výrobu, prodej a servis automatických vjezdových systémů. Při výrobě a výběru produktů dbáme především na kvalitu, výhodnou cenu a jednoduchou montáž vč. bezúdržbového provozu. Stále se snažíme zdokonalovat ta nejvhodnější řešení systémů, aby byla srozumitelná jak pro montážní firmy, tak pro uživatelské zákazníky. Nabízíme cenově nejvýhodnější sestavy pohonů pro každý druh aplikace, dále také velký výběr sestav, které Vám umožní nákup toho, co opravdu potřebujete. Položky v sestavách lze libovolně kombinovat. Všechny nabízené pohony a sestavy máme skladem s dodáním po celé ČR do 48 hodin. Kvalita pro nás znamená pružný servis a dostatek náhradních dílů. Máme dlouholeté zkušenosti v oboru, které se snažíme využít pro Vaši spokojenost. Velkoobchodní činnost nespočívá jen v udělení slev, ale v okamžité technické podpoře, obchodním zázemí a profesionálním servisu. Sídlíme v Brně, ale rádi Vás navštívíme kdekoliv v ČR. Nabízme Vám servis pro všechny typy automatických pohonů pro vrata, brány a závory vč. doplňků. Toto se týká především pohonů značek: POHON SERVIS vlastní servisní středisko a kompletní sortiment náhradních dílů pro pohony a příslušenství naší výroby je pro nás samozřejmostí GIBIDI autorizovaný servis pro Českou a Slovenskou republiku FADINI autorizovaný servis pro Českou republiku LIFE autorizovaný servis pro Českou republiku PROTECO odborný servis TOUSEK odborný servis CAME odborný servis GENIUS odborný servis FAAC odborný servis ČESKÁ VÝROBA NÁHRADNÍ DÍLY KVALITA MNOHALETÉ ZKUŠENOSTI PŘÍZNIVÁ CENA

3 VEŠKERÉ CENY JSOU UVÁDĚNY BEZ DPH OBSAH PLATNOST OD POHONY KŘÍDLOVÝCH BRAN A VRAT PŘÍMOČARÉ TURN, KIM, TEC...2 TOP...4 POHONY KŘÍDLOVÝCH BRAN A VRAT OSTATNÍ WIN, BL, MODO...5 POHONY SKLÁDACÍCH BRAN A VRAT MODO 330, RAP...6 POHONY KŘÍDLOVÝCH BRAN PODZEMNÍ FIT, FACTOR, FLOOR...7 ELEKTROZÁMKY...8 POHONY KŘÍDLOVÝCH BRAN RAMENOVÉ ESO, HORN...9 POHONY POSUVNÝCH BRAN A VRAT PULS, GIM...11 PASS , JUNIOR PULS 1000, PASS , NYOTA 115, JUNIOR OKENNÍ POHONY OS, OE, OH, OR...16 POHONY GARÁŽOVÝCH VRAT MAX, QUICK...18 ZÁVORY STOP, HIT...19 BARR, BARRI, BAYT...20 VÝSUVNÉ SLOUPY CORAL, TOUCHE, VIGILO, STRABUC...21 ŘÍDÍCÍ ELEKTRONIKY RJ POHON SERVIS...22 RJ OSTATNÍ...23 BEZPEČNOSTNÍ A OVLÁDACÍ PRVKY RS, DCF, FSO...24 DA, DEC, DIX, DOC...25 DCA, DCS, DCD, DCX...25 GSM OVLÁDÁNÍ...25 SP, DSL, SP LED...26 DÁLKOVÉ OVLÁDÁNÍ ROLLING CODE 433 MHZ, POHON SERVIS...27 FIX CODE, SELF-LEARNING CODE 433 MHZ...28 FIX, ROLLING, SELF-LEARNING CODE 868 MHZ...29 SECRET KEY 433 MHZ...29 DOMINO 433 MHZ...29 SELF-LEARNING CODE MHZ...29 NOSNÍKY A KOVÁNÍ PRO POSUVNÉ A KŘÍDLOVÉ BRÁNY / VRATA SAMONOSNÉ SYSTÉMY PROFI...30 ZAVĚŠENÉ SYSTÉMY PROFI...31 KOVÁNÍ PRO KŘÍDLOVÉ A POSUVNÉ BRÁNY HOBBY...32 KOVÁNÍ PRO KŘÍDLOVÉ BRÁNY PROFI...33 KOVÁNÍ PRO POSUVNÉ BRÁNY PROFI...34 KŘÍDLOVÉ BRÁNY KONSTRUKCE KŘÍDLOVÝCH BRAN KOMPLET...35 POSUVNÉ BRÁNY KONSTRUKCE POSUVNÝCH BRAN KOMPLET

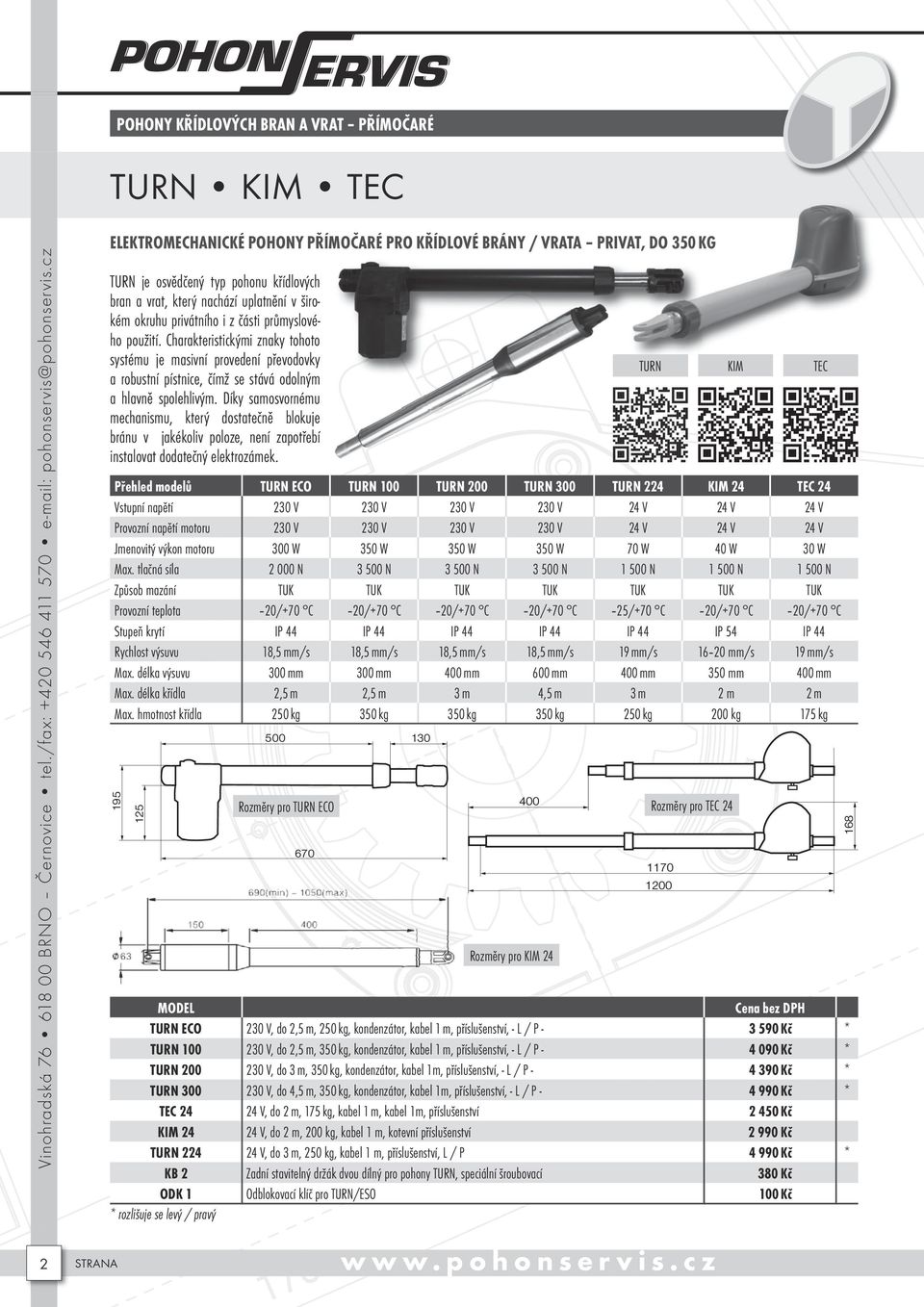

4 POHONY KŘÍDLOVÝCH BRAN A VRAT PŘÍMOČARÉ TURN KIM TEC ELEKTROMECHANICKÉ POHONY PŘÍMOČARÉ PRO KŘÍDLOVÉ BRÁNY / VRATA PRIVAT, DO 350 KG TURN je osvědčený typ pohonu křídlových bran a vrat, který nachází uplatnění v širokém okruhu privátního i z části průmyslového použití. Charakteristickými znaky tohoto systému je masivní provedení převodovky a robustní pístnice, čímž se stává odolným a hlavně spolehlivým. Díky samosvornému mechanismu, který dostatečně blokuje bránu v jakékoliv poloze, není zapotřebí instalovat dodatečný elektrozámek. Přehled modelů TURN ECO TURN 100 TURN 200 TURN 300 TURN 224 KIM 24 TEC 24 Vstupní napětí 230 V 230 V 230 V 230 V 24 V 24 V 24 V Provozní napětí motoru 230 V 230 V 230 V 230 V 24 V 24 V 24 V Jmenovitý výkon motoru 300 W 350 W 350 W 350 W 70 W 40 W 30 W Max. tlačná síla N N N N N N N Způsob mazání TUK TUK TUK TUK TUK TUK TUK Provozní teplota 20/+70 C 20/+70 C 20/+70 C 20/+70 C 25/+70 C 20/+70 C 20/+70 C Stupeň krytí IP 44 IP 44 IP 44 IP 44 IP 44 IP 54 IP 44 Rychlost výsuvu 18,5 mm/s 18,5 mm/s 18,5 mm/s 18,5 mm/s 19 mm/s mm/s 19 mm/s Max. délka výsuvu 300 mm 300 mm 400 mm 600 mm 400 mm 350 mm 400 mm Max. délka křídla 2,5 m 2,5 m 3 m 4,5 m 3 m 2 m 2 m Max. hmotnost křídla 250 kg 350 kg 350 kg 350 kg 250 kg 200 kg 175 kg Rozměry pro TURN ECO Rozměry pro KIM 24 TURN ECO 230 V, do 2,5 m, 250 kg, kondenzátor, kabel 1 m, příslušenství, - L / P Kč * TURN V, do 2,5 m, 350 kg, kondenzátor, kabel 1 m, příslušenství, - L / P Kč * TURN V, do 3 m, 350 kg, kondenzátor, kabel 1m, příslušenství, - L / P Kč * TURN V, do 4,5 m, 350 kg, kondenzátor, kabel 1m, příslušenství, - L / P Kč * TEC V, do 2 m, 175 kg, kabel 1 m, kabel 1m, příslušenství Kč KIM V, do 2 m, 200 kg, kabel 1 m, kotevní příslušenství Kč TURN V, do 3 m, 250 kg, kabel 1 m, příslušenství, L / P Kč * KB 2 Zadní stavitelný držák dvou dílný pro pohony TURN, speciální šroubovací 380 Kč ODK 1 Odblokovací klíč pro TURN/ESO 100 Kč * rozlišuje se levý / pravý TURN 400 Rozměry pro TEC KIM TEC 168 2

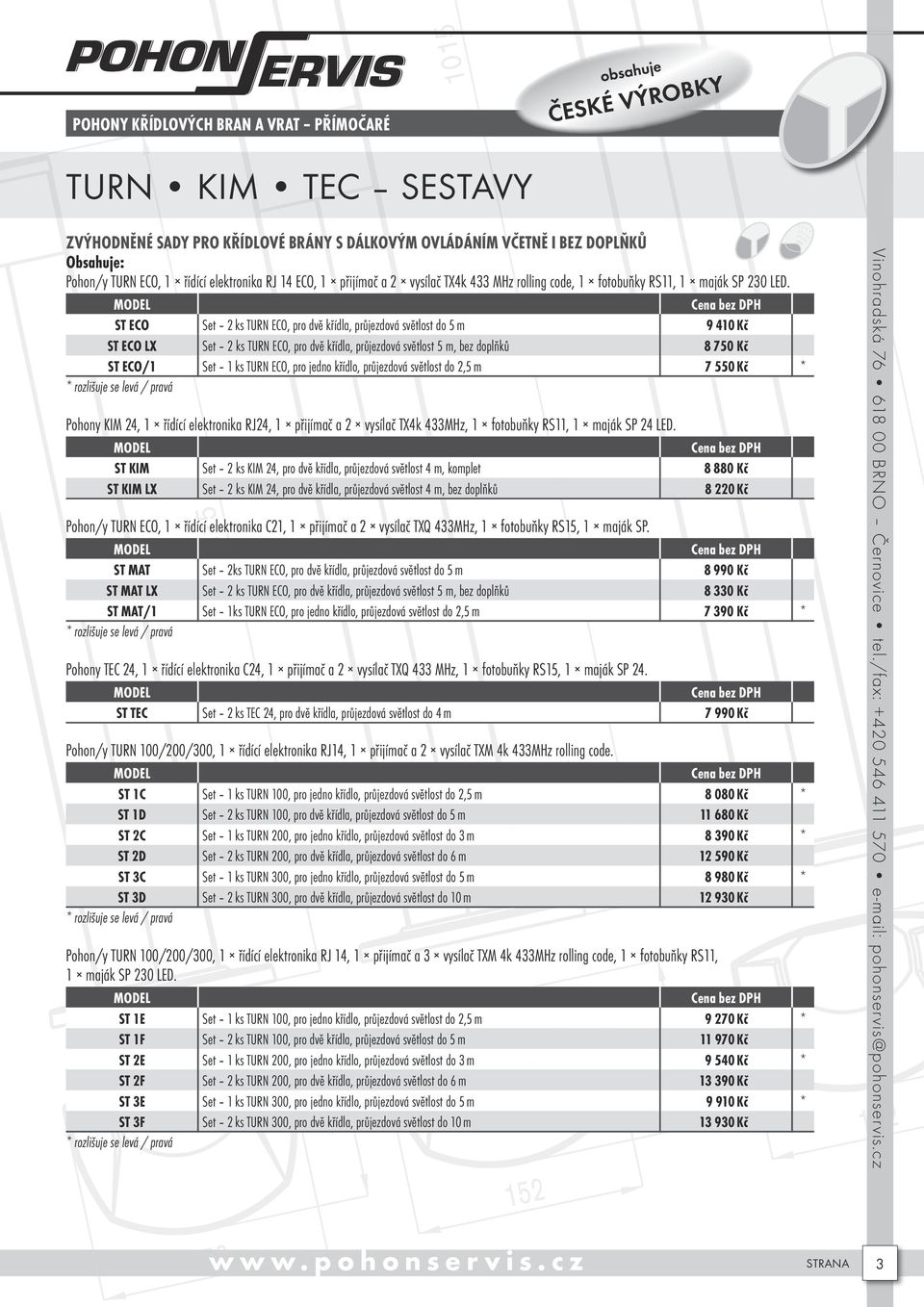

5 POHONY KŘÍDLOVÝCH BRAN A VRAT PŘÍMOČARÉ TURN KIM TEC SESTAVY ZVÝHODNĚNÉ SADY PRO KŘÍDLOVÉ BRÁNY S DÁLKOVÝM OVLÁDÁNÍM VČETNĚ I BEZ DOPLŇKŮ Pohon/y TURN ECO, 1 řídící elektronika RJ 14 ECO, 1 přijímač a 2 vysílač TX4k 433 MHz rolling code, 1 fotobuňky RS11, 1 maják SP 230 LED. ST ECO Set 2 ks TURN ECO, pro dvě křídla, průjezdová světlost do 5 m Kč ST ECO LX Set 2 ks TURN ECO, pro dvě křídla, průjezdová světlost 5 m, bez doplňků Kč ST ECO/1 Set 1 ks TURN ECO, pro jedno křídlo, průjezdová světlost do 2,5 m Kč * * rozlišuje se levá / pravá Pohony KIM 24, 1 řídící elektronika RJ24, 1 přijímač a 2 vysílač TX4k 433MHz, 1 fotobuňky RS11, 1 maják SP 24 LED. ST KIM Set 2 ks KIM 24, pro dvě křídla, průjezdová světlost 4 m, komplet Kč ST KIM LX Set 2 ks KIM 24, pro dvě křídla, průjezdová světlost 4 m, bez doplňků Kč Pohon/y TURN ECO, 1 řídící elektronika C21, 1 přijímač a 2 vysílač TXQ 433MHz, 1 fotobuňky RS15, 1 maják SP. ST MAT Set 2ks TURN ECO, pro dvě křídla, průjezdová světlost do 5 m Kč ST MAT LX Set 2 ks TURN ECO, pro dvě křídla, průjezdová světlost 5 m, bez doplňků Kč ST MAT/1 Set 1ks TURN ECO, pro jedno křídlo, průjezdová světlost do 2,5 m Kč * * rozlišuje se levá / pravá Pohony TEC 24, 1 řídící elektronika C24, 1 přijímač a 2 vysílač TXQ 433 MHz, 1 fotobuňky RS15, 1 maják SP 24. ST TEC Set 2 ks TEC 24, pro dvě křídla, průjezdová světlost do 4 m Kč Pohon/y TURN 100/200/300, 1 řídící elektronika RJ14, 1 přijímač a 2 vysílač TXM 4k 433MHz rolling code. ST 1C Set 1 ks TURN 100, pro jedno křídlo, průjezdová světlost do 2,5 m Kč * ST 1D Set 2 ks TURN 100, pro dvě křídla, průjezdová světlost do 5 m Kč ST 2C Set 1 ks TURN 200, pro jedno křídlo, průjezdová světlost do 3 m Kč * ST 2D Set 2 ks TURN 200, pro dvě křídla, průjezdová světlost do 6 m Kč ST 3C Set 1 ks TURN 300, pro jedno křídlo, průjezdová světlost do 5 m Kč * ST 3D Set 2 ks TURN 300, pro dvě křídla, průjezdová světlost do 10 m Kč * rozlišuje se levá / pravá Pohon/y TURN 100/200/300, 1 řídící elektronika RJ 14, 1 přijímač a 3 vysílač TXM 4k 433MHz rolling code, 1 fotobuňky RS11, 1 maják SP 230 LED. ST 1E Set 1 ks TURN 100, pro jedno křídlo, průjezdová světlost do 2,5 m Kč * ST 1F Set 2 ks TURN 100, pro dvě křídla, průjezdová světlost do 5 m Kč ST 2E Set 1 ks TURN 200, pro jedno křídlo, průjezdová světlost do 3 m Kč * ST 2F Set 2 ks TURN 200, pro dvě křídla, průjezdová světlost do 6 m Kč ST 3E Set 1 ks TURN 300, pro jedno křídlo, průjezdová světlost do 5 m Kč * ST 3F Set 2 ks TURN 300, pro dvě křídla, průjezdová světlost do 10 m Kč * rozlišuje se levá / pravá 3

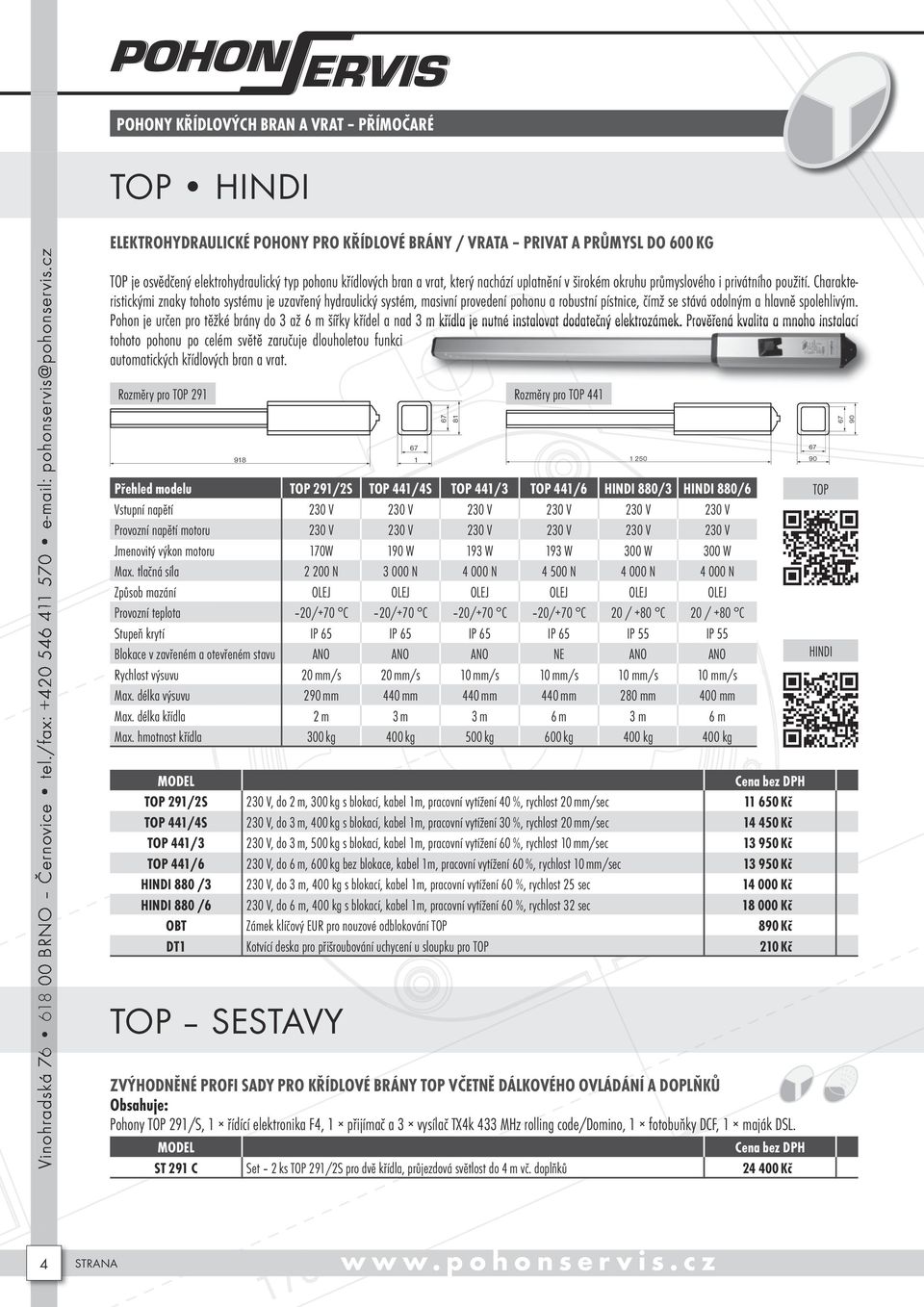

6 POHONY KŘÍDLOVÝCH BRAN A VRAT PŘÍMOČARÉ TOP HINDI ELEKTROHYDRAULICKÉ POHONY PRO KŘÍDLOVÉ BRÁNY / VRATA PRIVAT A PRŮMYSL DO 600 KG TOP je osvědčený elektrohydraulický typ pohonu křídlových bran a vrat, který nachází uplatnění v širokém okruhu průmyslového i privátního použití. Charakteristickými znaky tohoto systému je uzavřený hydraulický systém, masivní provedení pohonu a robustní pístnice, čímž se stává odolným a hlavně spolehlivým. Pohon je určen pro těžké brány do 3 až 6 m šířky křídel a nad 3 m křídla je nutné instalovat dodatečný elektrozámek. Prověřená kvalita a mnoho instalací tohoto pohonu po celém světě zaručuje dlouholetou funkci automatických křídlových bran a vrat. Rozměry pro TOP 291 Rozměry pro TOP 441 NO Přehled modelu TOP 291/2S TOP 441/4S TOP 441/3 TOP 441/6 HINDI 880/3 HINDI 880/6 Vstupní napětí 230 V 230 V 230 V 230 V 230 V 230 V Provozní napětí motoru 230 V 230 V 230 V 230 V 230 V 230 V Jmenovitý výkon motoru 170W 190 W 193 W 193 W 300 W 300 W Max. tlačná síla N N N N N N Způsob mazání OLEJ OLEJ OLEJ OLEJ OLEJ OLEJ Provozní teplota 20/+70 C 20/+70 C 20/+70 C 20/+70 C 20 / +80 C 20 / +80 C Stupeň krytí IP 65 IP 65 IP 65 IP 65 IP 55 IP 55 Blokace v zavřeném a otevřeném stavu ANO ANO ANO NE ANO ANO Rychlost výsuvu 20 mm/s 20 mm/s 10 mm/s 10 mm/s 10 mm/s 10 mm/s Max. délka výsuvu 290 mm 440 mm 440 mm 440 mm 280 mm 400 mm Max. délka křídla 2 m 3 m 3 m 6 m 3 m 6 m Max. hmotnost křídla 300 kg 400 kg 500 kg 600 kg 400 kg 400 kg TOP 291/2S 230 V, do 2 m, 300 kg s blokací, kabel 1m, pracovní vytížení 40 %, rychlost 20 mm/sec Kč TOP 441/4S 230 V, do 3 m, 400 kg s blokací, kabel 1m, pracovní vytížení 30 %, rychlost 20 mm/sec Kč TOP 441/3 230 V, do 3 m, 500 kg s blokací, kabel 1m, pracovní vytížení 60 %, rychlost 10 mm/sec Kč TOP 441/6 230 V, do 6 m, 600 kg bez blokace, kabel 1m, pracovní vytížení 60 %, rychlost 10 mm/sec Kč HINDI 880 /3 230 V, do 3 m, 400 kg s blokací, kabel 1m, pracovní vytížení 60 %, rychlost 25 sec Kč HINDI 880 /6 230 V, do 6 m, 400 kg s blokací, kabel 1m, pracovní vytížení 60 %, rychlost 32 sec Kč OBT Zámek klíčový EUR pro nouzové odblokování TOP 890 Kč DT1 Kotvící deska pro přišroubování uchycení u sloupku pro TOP 210 Kč TOP HINDI TOP SESTAVY ZVÝHODNĚNÉ PROFI SADY PRO KŘÍDLOVÉ BRÁNY TOP VČETNĚ DÁLKOVÉHO OVLÁDÁNÍ A DOPLŇKŮ Pohony TOP 291/S, 1 řídící elektronika F4, 1 přijímač a 3 vysílač TX4k 433 MHz rolling code/domino, 1 fotobuňky DCF, 1 maják DSL. ST 291 C Set 2 ks TOP 291/2S pro dvě křídla, průjezdová světlost do 4 m vč. doplňků Kč 4

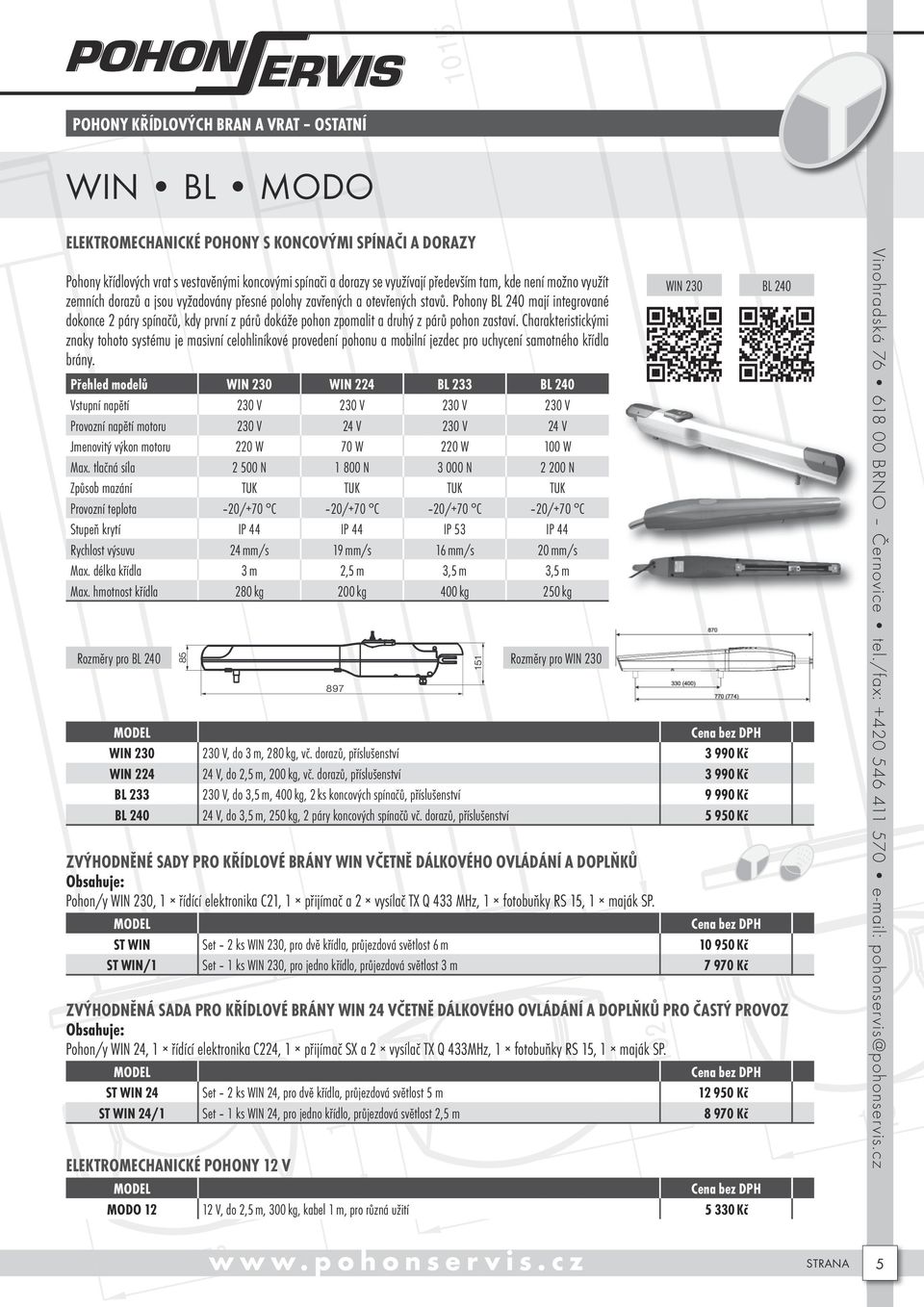

7 POHONY KŘÍDLOVÝCH BRAN A VRAT OSTATNÍ WIN BL MODO ELEKTROMECHANICKÉ POHONY S KONCOVÝMI SPÍNAČI A DORAZY Pohony křídlových vrat s vestavěnými koncovými spínači a dorazy se využívají především tam, kde není možno využít zemních dorazů a jsou vyžadovány přesné polohy zavřených a otevřených stavů. Pohony BL 240 mají integrované dokonce 2 páry spínačů, kdy první z párů dokáže pohon zpomalit a druhý z párů pohon zastaví. Charakteristickými znaky tohoto systému je masivní celohliníkové provedení pohonu a mobilní jezdec pro uchycení samotného křídla brány. Přehled modelů WIN 230 WIN 224 BL 233 BL 240 Vstupní napětí 230 V 230 V 230 V 230 V Provozní napětí motoru 230 V 24 V 230 V 24 V Jmenovitý výkon motoru 220 W 70 W 220 W 100 W Max. tlačná síla N N N N Způsob mazání TUK TUK TUK TUK Provozní teplota 20/+70 C 20/+70 C 20/+70 C 20/+70 C Stupeň krytí IP 44 IP 44 IP 53 IP 44 Rychlost výsuvu 24 mm/s 19 mm/s 16 mm/s 20 mm/s Max. délka křídla 3 m 2,5 m 3,5 m 3,5 m Max. hmotnost křídla 280 kg 200 kg 400 kg 250 kg Rozměry pro BL WIN V, do 3 m, 280 kg, vč. dorazů, příslušenství Kč WIN V, do 2,5 m, 200 kg, vč. dorazů, příslušenství Kč BL V, do 3,5 m, 400 kg, 2 ks koncových spínačů, příslušenství Kč BL V, do 3,5 m, 250 kg, 2 páry koncových spínačů vč. dorazů, příslušenství Kč ZVÝHODNĚNÉ SADY PRO KŘÍDLOVÉ BRÁNY WIN VČETNĚ DÁLKOVÉHO OVLÁDÁNÍ A DOPLŇKŮ Pohon/y WIN 230, 1 řídící elektronika C21, 1 přijímač a 2 vysílač TX Q 433 MHz, 1 fotobuňky RS 15, 1 maják SP. ST WIN Set 2 ks WIN 230, pro dvě křídla, průjezdová světlost 6 m Kč ST WIN/1 Set 1 ks WIN 230, pro jedno křídlo, průjezdová světlost 3 m Kč ELEKTROMECHANICKÉ POHONY 12 V MODO V, do 2,5 m, 300 kg, kabel 1 m, pro různá užití Kč 151 Rozměry pro WIN 230 ZVÝHODNĚNÁ SADA PRO KŘÍDLOVÉ BRÁNY WIN 24 VČETNĚ DÁLKOVÉHO OVLÁDÁNÍ A DOPLŇKŮ PRO ČASTÝ PROVOZ Pohon/y WIN 24, 1 řídící elektronika C224, 1 přijímač SX a 2 vysílač TX Q 433MHz, 1 fotobuňky RS 15, 1 maják SP. ST WIN 24 Set 2 ks WIN 24, pro dvě křídla, průjezdová světlost 5 m Kč ST WIN 24/1 Set 1 ks WIN 24, pro jedno křídlo, průjezdová světlost 2,5 m Kč WIN 230 BL 240 5

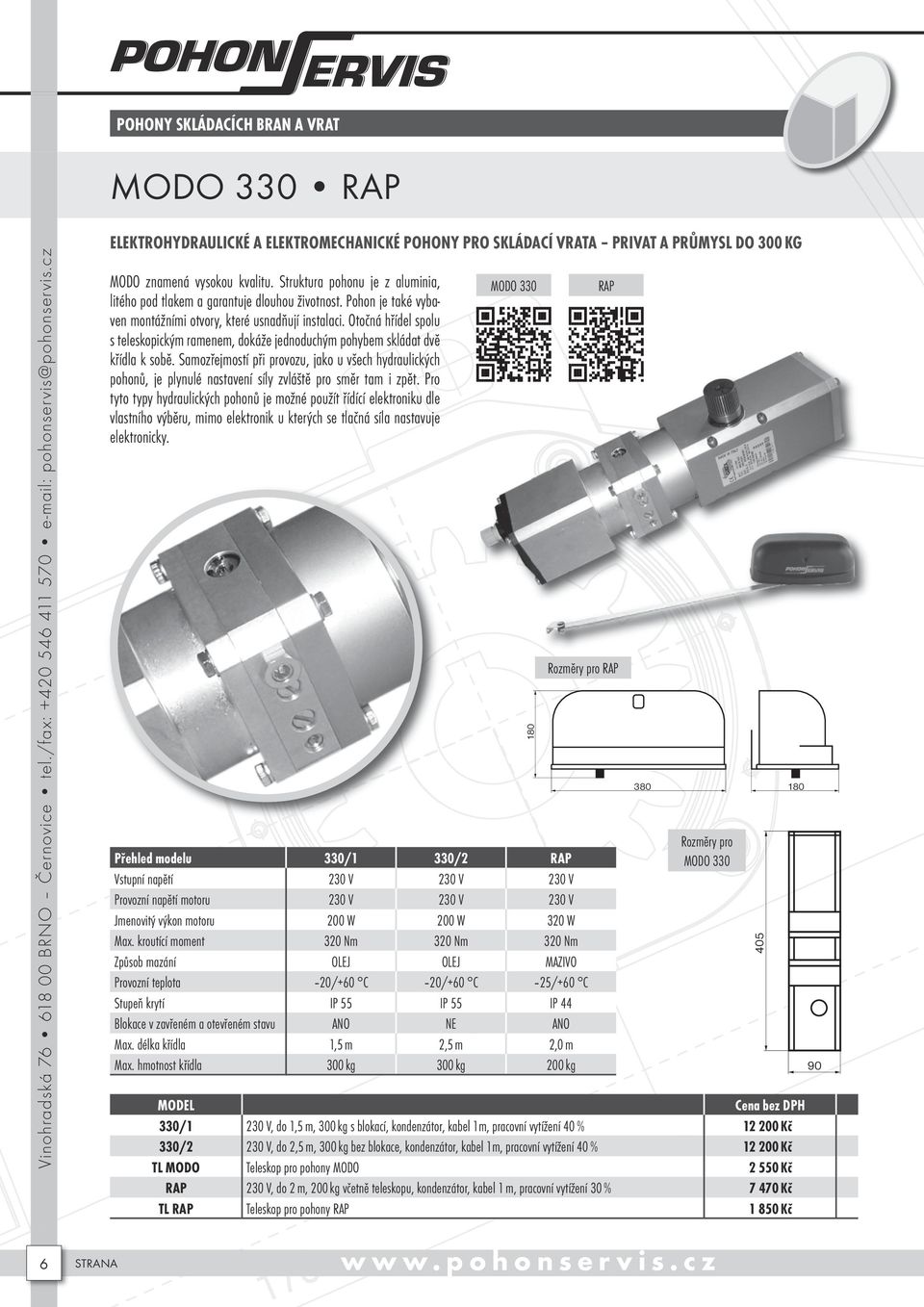

8 POHONY SKLÁDACÍCH BRAN A VRAT MODO 330 RAP ELEKTROHYDRAULICKÉ A ELEKTROMECHANICKÉ POHONY PRO SKLÁDACÍ VRATA PRIVAT A PRŮMYSL DO 300 KG MODO znamená vysokou kvalitu. Struktura pohonu je z aluminia, litého pod tlakem a garantuje dlouhou životnost. Pohon je také vybaven montážními otvory, které usnadňují instalaci. Otočná hřídel spolu s teleskopickým ramenem, dokáže jednoduchým pohybem skládat dvě křídla k sobě. Samozřejmostí při provozu, jako u všech hydraulických pohonů, je plynulé nastavení síly zvláště pro směr tam i zpět. Pro tyto typy hydraulických pohonů je možné použít řídící elektroniku dle vlastního výběru, mimo elektronik u kterých se tlačná síla nastavuje elektronicky. MODO 330 Rozměry pro Přehled modelu 330/1 330/2 RAP MODO 330 Vstupní napětí 230 V 230 V 230 V Provozní napětí motoru 230 V 230 V 230 V Jmenovitý výkon motoru 200 W 200 W 320 W Max. kroutící moment 320 Nm 320 Nm 320 Nm Způsob mazání OLEJ OLEJ MAZIVO Provozní teplota 20/+60 C 20/+60 C 25/+60 C Stupeň krytí IP 55 IP 55 IP 44 Blokace v zavřeném a otevřeném stavu ANO NE ANO Max. délka křídla 1,5 m 2,5 m 2,0 m Max. hmotnost křídla 300 kg 300 kg 200 kg /1 230 V, do 1,5 m, 300 kg s blokací, kondenzátor, kabel 1m, pracovní vytížení 40 % Kč 330/2 230 V, do 2,5 m, 300 kg bez blokace, kondenzátor, kabel 1m, pracovní vytížení 40 % Kč TL MODO Teleskop pro pohony MODO Kč RAP 230 V, do 2 m, 200 kg včetně teleskopu, kondenzátor, kabel 1 m, pracovní vytížení 30 % Kč TL RAP Teleskop pro pohony RAP Kč 180 RAP Rozměry pro RAP

9 POHONY KŘÍDLOVÝCH BRAN PODZEMNÍ FIT FACTOR FLOOR ELEKTROMECHANICKÉ A ELEKTROHYDRAULICKÉ POHONY PODZEMNÍ PRO KŘÍDLOVÉ BRÁNY, DO 600 KG Pohony se nejčastěji používají tam, kde standardní přímočaré pohony ruší design brány a je požadavek na větší úhly otevření. Struktura sestává z aluminia, litého pod tlakem a garantuje lehkost a pevnost. Pouzdro motoru bylo zhotoveno tlakovým litím a opracováno epoxidovým lakem. Základní box je vyroben z pozinkované oceli a je vybaven perforovanou drenáží s plastovými kryty, které usnadňují instalaci. Pohon spočívá na dvou podpěrách, toto zabraňuje nahromadění nečistot a umožňuje jednoduchou údržbu. Pohony FLOOR pak jako jedny z mála ve svém oboru mohou nést vysokou váhu až 600 kg. FIT Rozměry pro FACTOR FACTOR Přehled modelů FIT 230 FIT 24 FACTOR 230 FACTOR 24 FLOOR 830 FLOOR 824 Vstupní napětí 230 V 230 V 230 V 230 V 230 V 230 V Provozní napětí motoru 230 V 24 V 230 V 24 V 230 V 24 V Jmenovitý výkon motoru 90 W 60 W 500 W 230 W 190 W 120 W Max. kroutící moment 300 Nm 250 Nm 320 Nm 300 Nm 220 Nm 220 Nm Způsob mazání TUK TUK TUK TUK OLEJ OLEJ Provozní teplota 20/+60 C 20/+60 C 20/+55 C 20/+55 C 20/+60 C 20/+60 C Stupeň krytí IP 67 IP 67 IP 67 IP 67 IP 67 IP 67 Max. provozní zatížení 30 % 50 % 30 % 80 % 40 % 80 % Max. délka křídla 2,5 m 2 m 3,5 m 3 m 3 m 3 m Max. hmotnost křídla 250 kg 200 kg 600 kg 400 kg 600 kg 600 kg FIT V, do 2,5 m, kondenzátor, kabel 2 m Kč FIT V, do 2 m, kabel 2 m Kč FT 1N Box pro FIT, nerez, standardní otevření Kč FT 1N 180 Box pro FIT, nerez, otevření o Kč FACTOR V, do 3,5 m, 600 kg, kondenzátor, kabel 2 m Kč FACTOR V, do 3 m, 500 kg, kabel 2 m Kč RFB Box pro FACTOR, pozink, standardní otevření Kč RFX Box pro FACTOR, nerez, standardní otevření Kč RA 360 Příslušenství pro otevření o 360 pro FACTOR Kč FLOOR V, do 3 m, 600 kg s blokací, kabel 1m, pracovní vytížení 40 % Kč FLOOR V, do 3 m, 600 kg s blokací, kabel 1 m, pracovní vytížení 80 % Kč LSA modul s koncovými spínači pro FLOOR Kč BF1P Box pozink komplet pro FLOOR Kč FLOOR Rozměry pro FIT

10 POHONY KŘÍDLOVÝCH BRAN PODZEMNÍ FACTOR FIT SESTAVY ELEKTROZÁMKY ZVÝHODNĚNÁ SADA PRO JEDNOKŘÍDLÉ BRÁNY PODZEMNÍ VČETNĚ DÁLKOVÉHO OVLÁDÁNÍ A DOPLŇKŮ 1 pohon FACTOR, 1 box RFB komplet, 1 řídící elektronika RJ 14, 1 přijímač, 2 vysílač TXM 4k 433 MHz rolling code, 1 fotobuňky RS 11, 1 maják SP 230 LED S-FAC/1 Set 1 ks FACTOR, pro jedno křídlo, průjezdová světlost 3,5 m Kč * * Český výrobek ZVÝHODNĚNÁ SADA PRO DVOUKŘÍDLÉ BRÁNY PODZEMNÍ VČETNĚ DÁLKOVÉHO OVLÁDÁNÍ A DOPLŇKŮ 2 pohon FACTOR, 2 box RFB komplet, 1 řídící elektronika RJ 14, 1 přijímač, 3 vysílač TXM 4k 433 MHz rolling code, 1 fotobuňky RS 11, 1 maják SP 230 LED S-FAC Set 2 ks FACTOR, pro dvě křídla, průjezdová světlost 7 m Kč * * Český výrobek ZVÝHODNĚNÁ SADA PRO DVOUKŘÍDLÉ BRÁNY PODZEMNÍ VČETNĚ DÁLKOVÉHO OVLÁDÁNÍ A DOPLŇKŮ 2 pohon FIT 230, 2 box FT 1N, 1 řídící elektronika C 21, 1 přijímač a 2 vysílač TX Q 433 MHz, 1 fotobuňky RS 15, 1 maják SP. S FIT Kompletní set včetně doplňků pro dvoukřídlovou bránu, průjezdová světlost 5 m Kč ZVÝHODNĚNÁ SADA PRO DVOUKŘÍDLÉ BRÁNY PODZEMNÍ VČETNĚ DÁLKOVÉHO OVLÁDÁNÍ A DOPLŇKŮ 2 pohon FIT 230, 2 box FT 1N 180 komplet, 1 řídící elektronika C 230, 1 přijímač, 2 vysílač TX Q 433 MHz, 1 fotobuňky RS 15, 1 maják SP. S-FIT 180 Kompletní set včetně doplňků pro dvoukřídlou bránu s otevřením o 180, průjezdová světlost 5 m Kč ZVÝHODNĚNÁ SADA PRO JEDNOKŘÍDLÉ BRÁNY PODZEMNÍ VČETNĚ DÁLKOVÉHO OVLÁDÁNÍ A DOPLŇKŮ 1 pohon FIT 230, 1 box FT 1N, 1 řídící elektronika C 21, 1 přijímač a 1 vysílač TX Q 433 MHz, 1 fotobuňky RS 15, 1 maják SP. S FIT/1 Set včetně doplňků pro jednokřídlou bránu, průjezdová světlost 2,5 m Kč ZVÝHODNĚNÁ SADA PRO JEDNOKŘÍDLÉ BRÁNY PODZEMNÍ VČETNĚ DÁLKOVÉHO OVLÁDÁNÍ A DOPLŇKŮ 1 pohon FIT 230, 1 box FT 1N 180 komplet, 1 řídící elektronika C 230, 1 přijímač, 1 vysílač TX Q 433 MHz, 1 fotobuňky RS 15, 1 maják SP. S-FIT 180/1 Kompletní set včetně doplňků pro jednokřídlou bránu s otevřením o 180, průjezdová světlost 2,5 m Kč ELEKTROZÁMKY ELVE Vertikální elektrozámek 12 V, vč. příslušenství Kč ELHOR Horizontální elektrozámek 12 V, vč. příslušenství Kč ELES Horizontální elektrozámek 12 V, masivní, s výkyvným protikusem, vč. příslušenství Kč ELD Brankový dveřní elektrozámek 8 14 V 390 Kč Veškeré elektrozámky lze ovládat také např. dálkově s EZ přijímačem D.O. 8

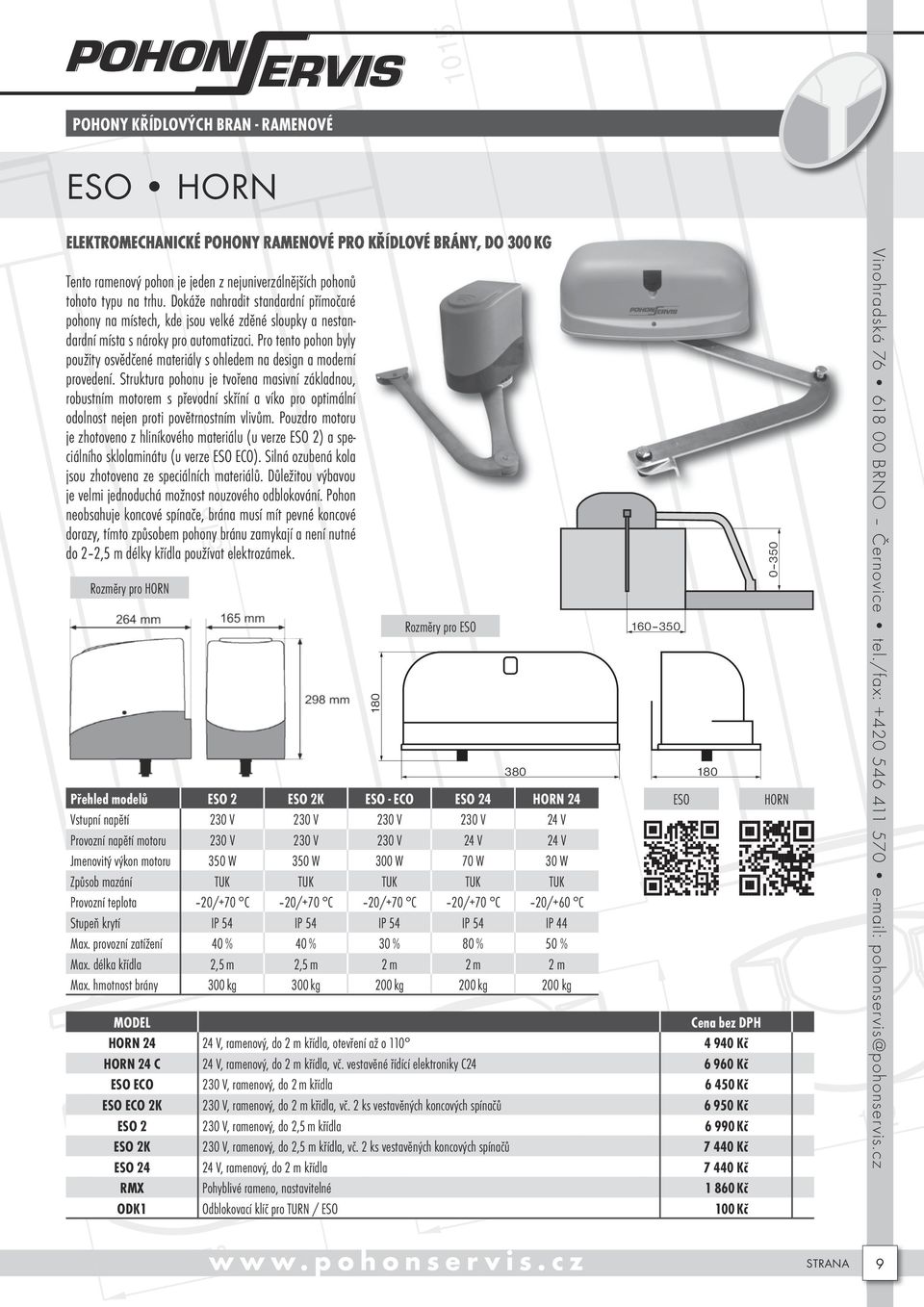

11 POHONY KŘÍDLOVÝCH BRAN - RAMENOVÉ ESO HORN E AN Y RAMENOVÉ PRO KŘÍD Tento ramenový pohon je jeden z nejuniverzálnějších pohonů tohoto typu na trhu. Dokáže nahradit standardní přímočaré pohony na místech, kde jsou velké zděné sloupky a nestandardní místa s nároky pro automatizaci. Pro tento pohon byly použity osvědčené materiály s ohledem na design a moderní provedení. Struktura pohonu je tvořena masivní základnou, robustním motorem s převodní skříní a víko pro optimální odolnost nejen proti povětrnostním vlivům. Pouzdro motoru je zhotoveno z hliníkového materiálu (u verze ESO 2) a speciálního sklolaminátu (u verze ESO ECO). Silná ozubená kola jsou zhotovena ze speciálních materiálů. Důležitou výbavou je velmi jednoduchá možnost nouzového odblokování. Pohon neobsahuje koncové spínače, brána musí mít pevné koncové dorazy, tímto způsobem pohony bránu zamykají a není nutné do 2 2,5 m délky křídla používat elektrozámek. Rozměry pro HORN Přehled modelů ESO 2 ESO 2K ESO - ECO ESO 24 HORN 24 Vstupní napětí 230 V 230 V 230 V 230 V 24 V Provozní napětí motoru 230 V 230 V 230 V 24 V 24 V Jmenovitý výkon motoru 350 W 350 W 300 W 70 W 30 W Způsob mazání TUK TUK TUK TUK TUK Provozní teplota 20/+70 C 20/+70 C 20/+70 C 20/+70 C 20/+60 C Stupeň krytí IP 54 IP 54 IP 54 IP 54 IP 44 Max. provozní zatížení 40 % 40 % 30 % 80 % 50 % Max. délka křídla 2,5 m 2,5 m 2 m 2 m 2 m Max. hmotnost brány 300 kg 300 kg 200 kg 200 kg 200 kg 180 HORN V, ramenový, do 2 m křídla, otevření až o Kč HORN 24 C 24 V, ramenový, do 2 m křídla, vč. vestavěné řídící elektroniky C Kč ESO ECO 230 V, ramenový, do 2 m křídla Kč ESO ECO 2K 230 V, ramenový, do 2 m křídla, vč. 2 ks vestavěných koncových spínačů Kč ESO V, ramenový, do 2,5 m křídla Kč ESO 2K 230 V, ramenový, do 2,5 m křídla, vč. 2 ks vestavěných koncových spínačů Kč ESO V, ramenový, do 2 m křídla Kč RMX Pohyblivé rameno, nastavitelné Kč ODK1 Odblokovací klíč pro TURN / ESO 100 Kč 3 Rozměry pro ESO ESO HORN 9

12 POHONY KŘÍDLOVÝCH BRAN - RAMENOVÉ HORN SESTAVY ESO SESTAVY ZVÝHODNĚNÁ SADA PRO JEDNOKŘÍDLÉ BRÁNY RAMENOVÉ VČ. DÁLKOVÉHO OVLÁDÁNÍ A DOPLŇKŮ 1 pohon HORN 24, 1 rameno RMX, 1 řídící elektronika C24, 1 přijímač, 1 vysílač TX Q 433MHz, 1 fotobuňky RS 15, 1 maják SP. S-HORN/1 Set 1 ks HORN 24 pro jedno křídlo, průjezdová světlost 2 m Kč * ZVÝHODNĚNÁ SADA PRO DVOUKŘÍDLÉ BRÁNY RAMENOVÉ VČ. DÁLKOVÉHO OVLÁDÁNÍ A DOPLŇKŮ 2 pohon HORN 24, 2 rameno RMX, 1 řídící elektronika C24, 1 přijímač, 2 vysílač TX Q 433MHz, 1 fotobuňky RS 15, 1 maják SP. S-HORN Set 2 ks HORN 24 pro dvě křídla, průjezdová světlost 4 m Kč * ZVÝHODNĚNÁ SADA PRO JEDNOKŘÍDLÉ BRÁNY RAMENOVÉ VČ. DÁLKOVÉHO OVLÁDÁNÍ A DOPLŇKŮ 1 pohon ESO 2, 1 rameno RMX, 1 řídící elektronika RJ14, 1 přijímač, 2 vysílač TX4k 433 MHz, 1 fotobuňky RS 11, 1 maják SP 230 LED. S-E 1E Set 1 ks ESO 2 pro jedno křídlo, průjezdová světlost do 2,5 m Kč * ZVÝHODNĚNÁ SADA PRO DVOUKŘÍDLÉ BRÁNY RAMENOVÉ VČ. DÁLKOVÉHO OVLÁDÁNÍ A DOPLŇKŮ 2 pohon ESO, 2 ramena RMX, 1 řídící elektronika RJ 14, 1 přijímač, 3 vysílač TX4k 433 MHz, 1 fotobuňky RS 11, 1 maják SP 230 LED. S-E 1F Set 2 ks ESO 2 pro dvě křídla, průjezdová světlost do 5 m Kč * ZVÝHODNĚNÁ SADA PRO DVOUKŘÍDLÉ BRÁNY RAMENOVÉ VČ. DÁLKOVÉHO OVLÁDÁNÍ A DOPLŇKŮ 2 pohon ESO ECO, 2 rameno RMX, 1 řídící elektronika RJ14 ECO, 1 přijímač, 2 vysílač TX4k 433MHz rolling code, 1 fotobuňky RS 11, 1 maják SP 230 LED. S-ECO Set 2 ks ESO ECO pro dvě křídla, průjezdová světlost do 4 m Kč * ZVÝHODNĚNÁ SADA PRO JEDNOKŘÍDLÉ BRÁNY RAMENOVÉ VČ. DÁLKOVÉHO OVLÁDÁNÍ A DOPLŇKŮ 1 pohon ESO ECO, 1 rameno RMX, 1 řídící elektronika RJ14 ECO, 1 přijímač, 1 vysílač TX4k 433MHz rolling code, 1 fotobuňky RS 11, 1 maják SP 230 LED. S-ECO/1 Set 1 ks ESO ECO pro jedno křídlo, průjezdová světlost do 2 m Kč * * Český výrobek 10

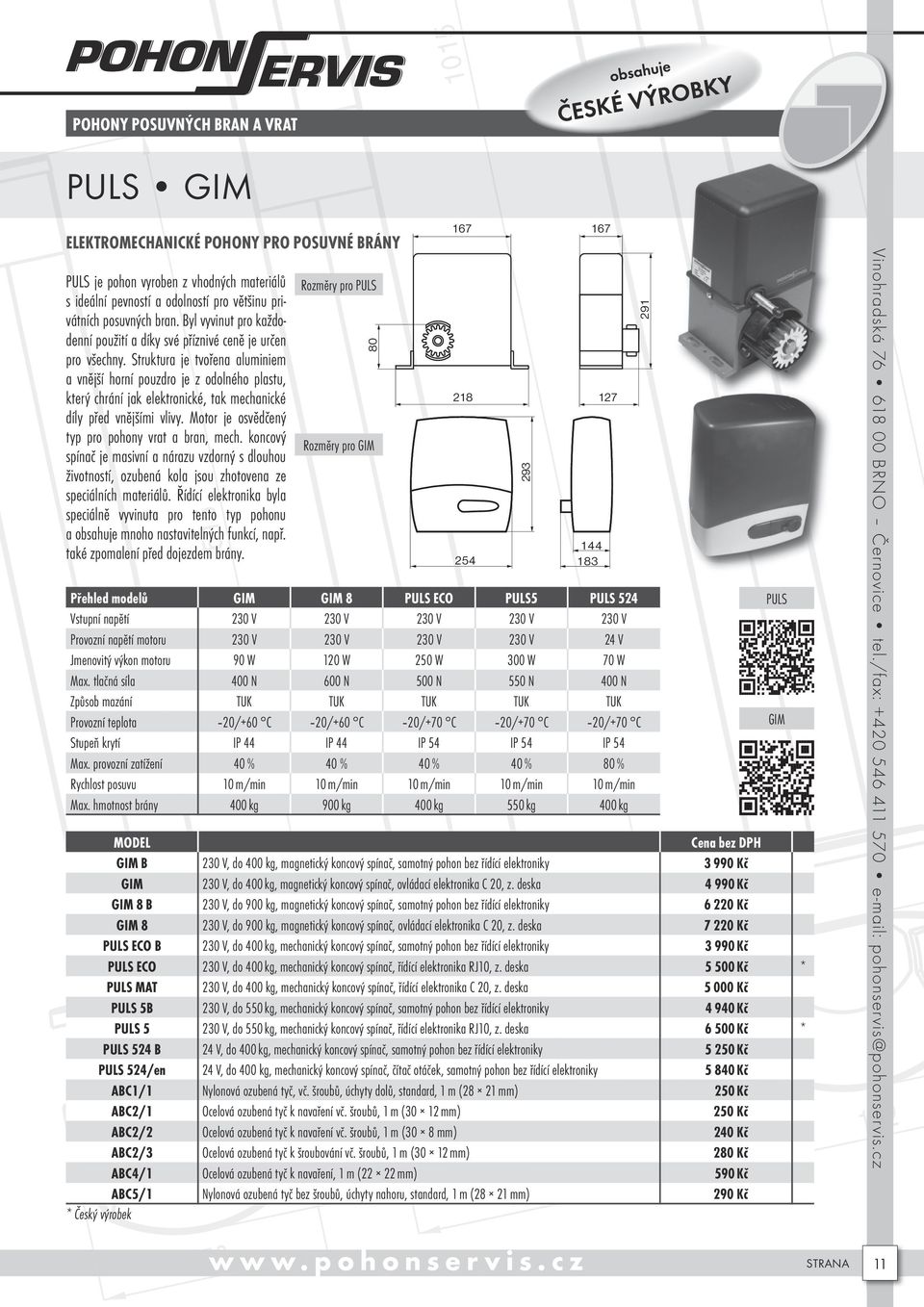

13 POHONY POSUVNÝCH BRAN A VRAT PULS GIM ELEKTROMECHANICKÉ POHONY PRO POSUVNÉ BRÁNY PULS je pohon vyroben z vhodných materiálů s ideální pevností a odolností pro většinu privátních posuvných bran. Byl vyvinut pro každodenní použití a díky své příznivé ceně je určen pro všechny. Struktura je tvořena aluminiem a vnější horní pouzdro je z odolného plastu, který chrání jak elektronické, tak mechanické díly před vnějšími vlivy. Motor je osvědčený typ pro pohony vrat a bran, mech. koncový spínač je masivní a nárazu vzdorný s dlouhou životností, ozubená kola jsou zhotovena ze speciálních materiálů. Řídící elektronika byla speciálně vyvinuta pro tento typ pohonu a obsahuje mnoho nastavitelných funkcí, např. také zpomalení před dojezdem brány. Rozměry pro PULS 80 Rozměry pro GIM Přehled modelů GIM GIM 8 PULS ECO PULS5 PULS 524 Vstupní napětí 230 V 230 V 230 V 230 V 230 V Provozní napětí motoru 230 V 230 V 230 V 230 V 24 V Jmenovitý výkon motoru 90 W 120 W 250 W 300 W 70 W Max. tlačná síla 400 N 600 N 500 N 550 N 400 N Způsob mazání TUK TUK TUK TUK TUK Provozní teplota 20/+60 C 20/+60 C 20/+70 C 20/+70 C 20/+70 C Stupeň krytí IP 44 IP 44 IP 54 IP 54 IP 54 Max. provozní zatížení 40 % 40 % 40 % 40 % 80 % Rychlost posuvu 10 m/min 10 m/min 10 m/min 10 m/min 10 m/min Max. hmotnost brány 400 kg 900 kg 400 kg 550 kg 400 kg GIM B 230 V, do 400 kg, magnetický koncový spínač, samotný pohon bez řídící elektroniky Kč GIM 230 V, do 400 kg, magnetický koncový spínač, ovládací elektronika C 20, z. deska Kč GIM 8 B 230 V, do 900 kg, magnetický koncový spínač, samotný pohon bez řídící elektroniky Kč GIM V, do 900 kg, magnetický koncový spínač, ovládací elektronika C 20, z. deska Kč PULS ECO B 230 V, do 400 kg, mechanický koncový spínač, samotný pohon bez řídící elektroniky Kč PULS ECO 230 V, do 400 kg, mechanický koncový spínač, řídící elektronika RJ10, z. deska Kč * PULS MAT 230 V, do 400 kg, mechanický koncový spínač, řídící elektronika C 20, z. deska Kč PULS 5B 230 V, do 550 kg, mechanický koncový spínač, samotný pohon bez řídící elektroniky Kč PULS V, do 550 kg, mechanický koncový spínač, řídící elektronika RJ10, z. deska Kč * PULS 524 B 24 V, do 400 kg, mechanický koncový spínač, samotný pohon bez řídící elektroniky Kč PULS 524/en 24 V, do 400 kg, mechanický koncový spínač, čítač otáček, samotný pohon bez řídící elektroniky Kč ABC1/1 Nylonová ozubená tyč, vč. šroubů, úchyty dolů, standard, 1 m (28 21 mm) 250 Kč ABC2/1 Ocelová ozubená tyč k navaření vč. šroubů, 1 m (30 12 mm) 250 Kč ABC2/2 Ocelová ozubená tyč k navaření vč. šroubů, 1 m (30 8 mm) 240 Kč ABC2/3 Ocelová ozubená tyč k šroubování vč. šroubů, 1 m (30 12 mm) 280 Kč ABC4/1 Ocelová ozubená tyč k navaření, 1 m (22 22 mm) 590 Kč ABC5/1 Nylonová ozubená tyč bez šroubů, úchyty nahoru, standard, 1 m (28 21 mm) 290 Kč * Český výrobek PULS GIM 11

14 POHONY POSUVNÝCH BRAN A VRAT PULS GIM SESTAVY ZVÝHODNĚNÁ SADA PRO POSUVNÉ BRÁNY DO KG, VČETNĚ DÁLKOVÉHO OVLÁDÁNÍ A DOPLŇKŮ 1 PULS ECO, z. deska, řídící elektronika RJ 10, 1 přijímač a 2 vysílač TX4k 433 MHz rolling code, 1 fotobuňky RS11, 1 maják SP 230 LED. S PL ECO Set PULS ECO, do 400 kg Kč * 1 PULS 5, z. deska, řídící elektronika RJ 10, 1 přijímač a 2 vysílač TX4k 433 MHz rolling code, 1 fotobuňky RS11, 1 maják SP 230 LED. S PL5 Set PULS, do 550 kg, 230 V Kč * ZVÝHODNĚNÁ SADA PRO POSUVNÉ BRÁNY DO KG, VČETNĚ DÁLKOVÉHO OVLÁDÁNÍ A DOPLŇKŮ 1 GIM z. deska, řídící elektronika C20, 1 přijímač a 1 vysílač TX Q 433 MHz, 1 fotobuňky RS15, 1 maják SP. S G Set GIM, do 400 kg, 230 V Kč NO GIM 8, z. deska, řídící elektronika C20, 1 přijímač a 1 vysílač TX Q 433 MHz, 1 fotobuňky RS15, 1 maják SP. S G 800 Set GIM, do 900 kg, 230 V Kč SESTAVY VČETNĚ OZUBENÝCH TYČÍ A KOVÁNÍ 1 PULS ECO, z. deska, řídící elektronika C 20, 1 přijímač a 2 vysílač TX Q 433MHz, 1 fotobuňky RS 15, 1 maják SP, 4 ozubená tyč. S-PL MAT Set PULS MAT, do 400 kg, včetně doplňků a nylonových tyčí Kč 1 PULS ECO, z. deska, řídící elektronika RJ 10, 1 přijímač a 2 vysílač TX4k 433 MHz rolling code, 1 fotobuňky RS11, 1 maják SP 230 LED, 4 ozubená nylonová tyč. S PL ECO T Set PULS ECO, do 400 kg, včetně doplňků a ozubených nylonových tyčí Kč * 1 PULS 5, z. deska, řídící elektronika RJ 10, 1 přijímač a 2 vysílač TX4k 433 MHz rolling code, 1 fotobuňky RS11, 1 maják SP 230 LED, 4 ozubená nylonová tyč. S PL5 T Set PULS 5, do 550 kg, včetně doplňků a nylonových tyčí 4 m Kč * 1 PULS ECO, z. deska, řídící elektronika RJ 10, 1 přijímač a 2 vysílač TX4k 433 MHz rolling code, 1 fotobuňky RS 11, 1 maják SP 230 LED, 4 ozubená nylonová tyč, 1 6m nosník N 50 č, 2 vozík, víko s kolem, kapsa pro N 50, 2 horní rolna RO3. S PL ECO TN Set PULS ECO, do 300 kg, včetně doplňků, nylonových tyčí 4 m, samonosného systému Kč * 1 PULS 5, z. deska, řídící elektronika RJ 10, 1 přijímač a 2 vysílač TX4k 433 MHz rolling code, 1 fotobuňky RS11, 1 maják SP 230 LED, 4 ozubená nylonová tyč, 1 6 m nosník N 70 č, 2 vozík VO70, 1 víko VI70, 1 víko s kolem VK70, 1 kapsa KP70, 2 horní rolna RO3. S PL5T N Set PULS 5, do 550 kg, včetně doplňků, nylonových tyčí 4 m, samonosného systému Kč * * Český výrobek 12

15 POHONY POSUVNÝCH BRAN A VRAT / PRIVAT PASS JUNIOR 600 ELEKTROMECHANICKÉ POHONY PRO POSUVNÉ BRÁNY / VRATA PASS je specifický pohon posuvných privátních i průmyslových bran. Je jeden z nejkvalitnějších pohonů své řady na trhu. Tento osvědčený typ pohonu se vyznačuje robustním hliníkovým tělem, vakuově uzavřeným s napuštěným olejem. Veškeré díly jsou pod neustálým mazáním a tím je zajištěno minimální opotřebovávání. Tato koncepce je vhodná pro privátní i průmyslové brány. Nespornou výhodou jsou také bezdotykové magnetické koncové spínače. 230 V verze jsou vhodné pro nízké a střední váhy bran. Rozměry pro PASS Přehled modelů PASS 400 PASS 600 PASS 800 JUNIOR 633 Vstupní napětí 230 V 230 V 230 V 230 V Provozní napětí motoru 230 V 230 V 230 V 230 V Jmenovitý výkon motoru 300 W 300 W 300 W 400 W Max. kroutící moment 10 Nm 13 Nm 15 Nm 15 Nm Způsob mazání OLEJ OLEJ OLEJ Mazivo Provozní teplota 20/+70 C 20/+70 C 20/+70 C 20/+50 C Stupeň krytí IP 54 IP 54 IP 54 IP 54 Max. provozní zatížení 30 % 50 % 60 % 30 % Max. hmotnost brány 400 kg 600 kg 800 kg 600 kg PASS 4B 230 V, do 400 kg, v oleji, bez řídící elektroniky Kč PASS V, do 400 kg, v oleji, magnet. koncový spínač, řídící elektronika Kč PASS V, do 600 kg, v oleji, magnet. koncový spínač, řídící elektronika Kč JUNIOR V, do 600 kg, mazivo, magnet. koncový spínač, řídící elektronika Kč PASS V, do 800 kg, v oleji, magnet. koncový spínač, řídící elektronika Kč ABC1/1 Nylonová ozubená tyč, vč. šroubů, úchyty dolů, standard, 1 m (28 21 mm) 250 Kč ABC2/1 Ocelová ozubená tyč k navaření vč. šroubů, 1 m (30 12 mm) 250 Kč ABC2/2 Ocelová ozubená tyč k navaření vč. šroubů, 1 m (30 8 mm) 240 Kč ABC2/3 Ocelová ozubená tyč k šroubování vč. šroubů, 1 m (30 12 mm) 280 Kč ABC4/1 Ocelová ozubená tyč k navaření, 1 m (22 22 mm) 590 Kč ABC5/1 Nylonová ozubená tyč bez šroubů, úchyty nahoru, standard, 1 m (28 21 mm) 290 Kč OBP Odblokovací modul s EUR klíči pro PASS 400/600/800/ Kč ZDP Základová deska pro PASS 400/600/800/ Kč BB Přídavný box pro baterie a jiné příslušenství 970 Kč PBB Převodník pro baterie pro box BB Kč K M4 Ozubené kolo M4 pro PASS 690 Kč KKM Magnetické konc.spínače pro PASS, pár 770 Kč ODK5 Plastový trojhranný odblokovací klíč pro PASS 400/600/800/ Kč B2-M4 Brzda posuvných bran, nastavitelná Kč Rozměry pro JUNIOR , PASS JUNIOR

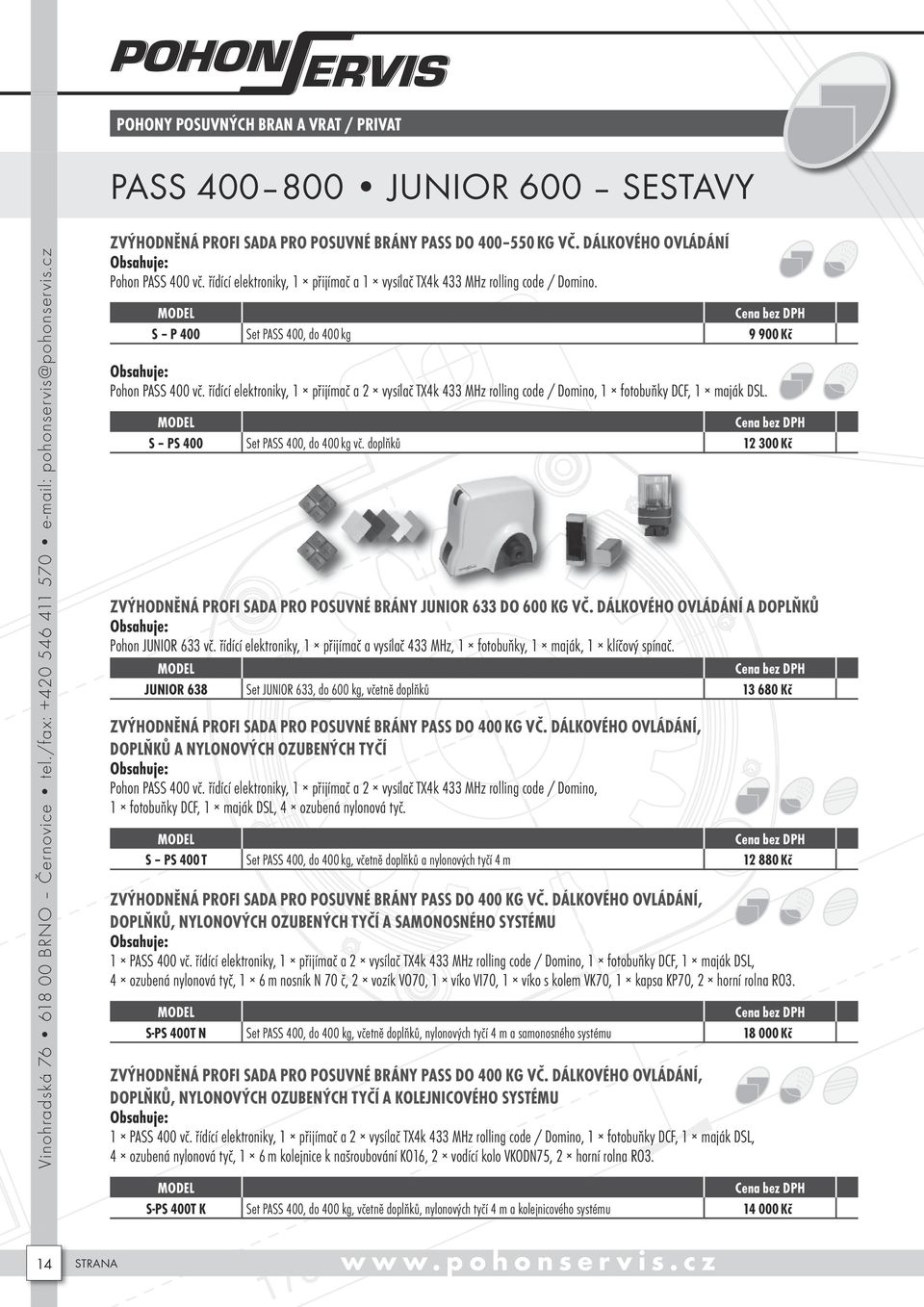

16 POHONY POSUVNÝCH BRAN A VRAT / PRIVAT PASS JUNIOR 600 SESTAVY ZVÝHODNĚNÁ PROFI SADA PRO POSUVNÉ BRÁNY PASS DO KG VČ. DÁLKOVÉHO OVLÁDÁNÍ Pohon PASS 400 vč. řídící elektroniky, 1 přijímač a 1 vysílač TX4k 433 MHz rolling code / Domino. S P 400 Set PASS 400, do 400 kg Kč Pohon PASS 400 vč. řídící elektroniky, 1 přijímač a 2 vysílač TX4k 433 MHz rolling code / Domino, 1 fotobuňky DCF, 1 maják DSL. S PS 400 Set PASS 400, do 400 kg vč. doplňků Kč ZVÝHODNĚNÁ PROFI SADA PRO POSUVNÉ BRÁNY JUNIOR 633 DO 600 KG VČ. DÁLKOVÉHO OVLÁDÁNÍ A DOPLŇKŮ Pohon JUNIOR 633 vč. řídící elektroniky, 1 přijímač a vysílač 433 MHz, 1 fotobuňky, 1 maják, 1 klíčový spínač. JUNIOR 638 Set JUNIOR 633, do 600 kg, včetně doplňků Kč ZVÝHODNĚNÁ PROFI SADA PRO POSUVNÉ BRÁNY PASS DO 400 KG VČ. DÁLKOVÉHO OVLÁDÁNÍ, DOPLŇKŮ A NYLONOVÝCH OZUBENÝCH TYČÍ Pohon PASS 400 vč. řídící elektroniky, 1 přijímač a 2 vysílač TX4k 433 MHz rolling code / Domino, 1 fotobuňky DCF, 1 maják DSL, 4 ozubená nylonová tyč. S PS 400 T Set PASS 400, do 400 kg, včetně doplňků a nylonových tyčí 4 m Kč ZVÝHODNĚNÁ PROFI SADA PRO POSUVNÉ BRÁNY PASS DO 400 KG VČ. DÁLKOVÉHO OVLÁDÁNÍ, DOPLŇKŮ, NYLONOVÝCH OZUBENÝCH TYČÍ A SAMONOSNÉHO SYSTÉMU 1 PASS 400 vč. řídící elektroniky, 1 přijímač a 2 vysílač TX4k 433 MHz rolling code / Domino, 1 fotobuňky DCF, 1 maják DSL, 4 ozubená nylonová tyč, 1 6 m nosník N 70 č, 2 vozík VO70, 1 víko VI70, 1 víko s kolem VK70, 1 kapsa KP70, 2 horní rolna RO3. S-PS 400T N Set PASS 400, do 400 kg, včetně doplňků, nylonových tyčí 4 m a samonosného systému Kč ZVÝHODNĚNÁ PROFI SADA PRO POSUVNÉ BRÁNY PASS DO 400 KG VČ. DÁLKOVÉHO OVLÁDÁNÍ, DOPLŇKŮ, NYLONOVÝCH OZUBENÝCH TYČÍ A KOLEJNICOVÉHO SYSTÉMU 1 PASS 400 vč. řídící elektroniky, 1 přijímač a 2 vysílač TX4k 433 MHz rolling code / Domino, 1 fotobuňky DCF, 1 maják DSL, 4 ozubená nylonová tyč, 1 6 m kolejnice k našroubování KO16, 2 vodící kolo VKODN75, 2 horní rolna RO3. S-PS 400T K Set PASS 400, do 400 kg, včetně doplňků, nylonových tyčí 4 m a kolejnicového systému Kč 14

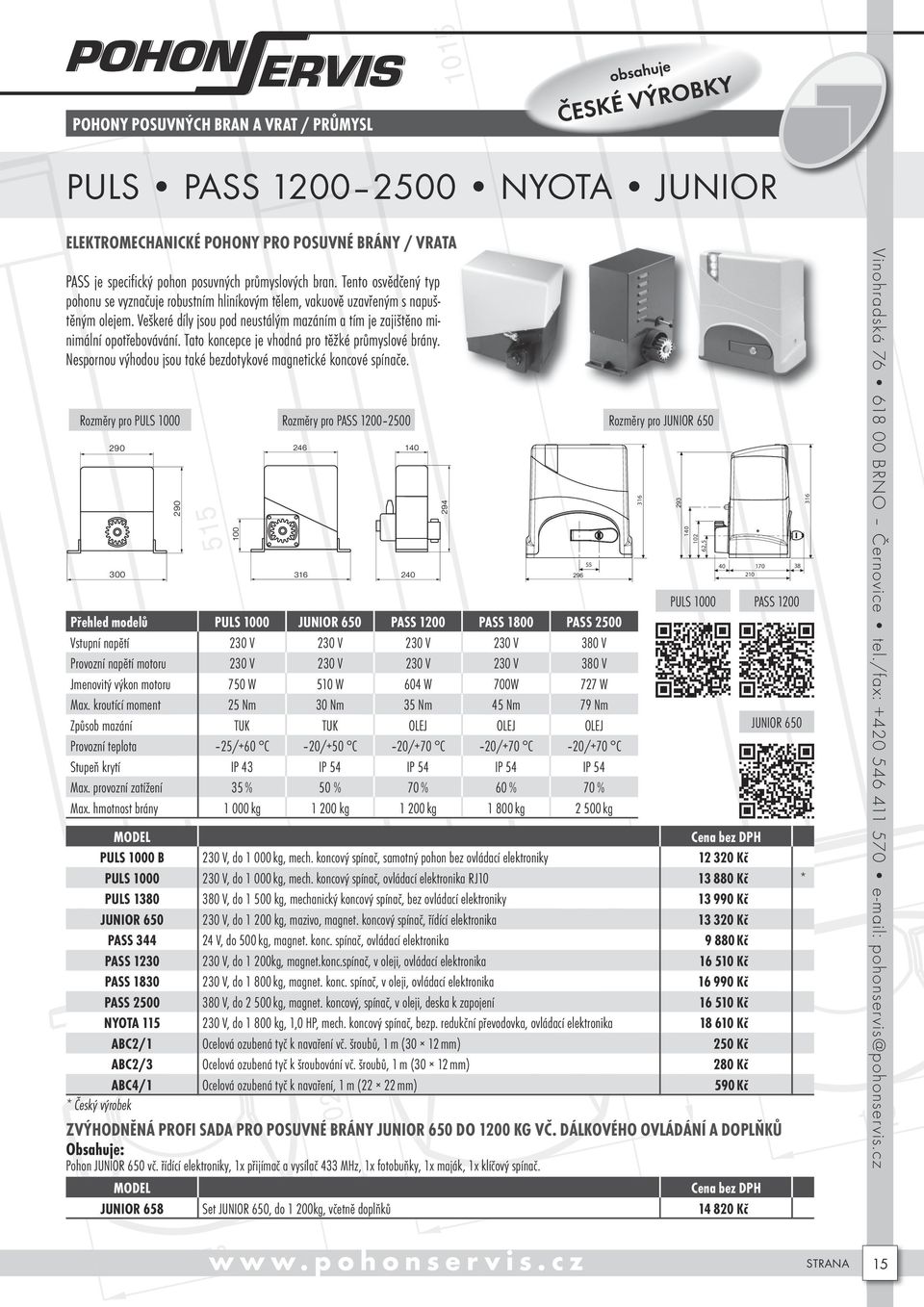

17 POHONY POSUVNÝCH BRAN A VRAT / PRŮMYSL PULS PASS S NYOTA JUNIOR ELEKTROMECHANICKÉ POHONY PRO POSUVNÉ BRÁNY / VRATA PASS je specifický pohon posuvných průmyslových bran. Tento osvědčený typ pohonu se vyznačuje robustním hliníkovým tělem, vakuově uzavřeným s napuštěným olejem. Veškeré díly jsou pod neustálým mazáním a tím je zajištěno minimální opotřebovávání. Tato koncepce je vhodná pro těžké průmyslové brány. Nespornou výhodou jsou také bezdotykové magnetické koncové spínače. Rozměry pro PULS Rozměry pro PASS Přehled modelů PULS 1000 JUNIOR 650 PASS 1200 PASS 1800 PASS 2500 Vstupní napětí 230 V 230 V 230 V 230 V 380 V Provozní napětí motoru 230 V 230 V 230 V 230 V 380 V Jmenovitý výkon motoru 750 W 510 W 604 W 700W 727 W Max. kroutící moment 25 Nm 30 Nm 35 Nm 45 Nm 79 Nm Způsob mazání TUK TUK OLEJ OLEJ OLEJ Provozní teplota 25/+60 C 20/+50 C 20/+70 C 20/+70 C 20/+70 C Stupeň krytí IP 43 IP 54 IP 54 IP 54 IP 54 Max. provozní zatížení 35 % 50 % 70 % 60 % 70 % Max. hmotnost brány kg kg kg kg kg PULS 1000 B 230 V, do kg, mech. koncový spínač, samotný pohon bez ovládací elektroniky Kč PULS V, do kg, mech. koncový spínač, ovládací elektronika RJ Kč * PULS V, do kg, mechanický koncový spínač, bez ovládací elektroniky Kč JUNIOR V, do kg, mazivo, magnet. koncový spínač, řídící elektronika Kč PASS V, do 500 kg, magnet. konc. spínač, ovládací elektronika Kč PASS V, do 1 200kg, magnet.konc.spínač, v oleji, ovládací elektronika Kč PASS V, do kg, magnet. konc. spínač, v oleji, ovládací elektronika Kč PASS V, do kg, magnet. koncový, spínač, v oleji, deska k zapojení Kč NYOTA V, do kg, 1,0 HP, mech. koncový spínač, bezp. redukční převodovka, ovládací elektronika Kč ABC2/1 Ocelová ozubená tyč k navaření vč. šroubů, 1 m (30 12 mm) 250 Kč ABC2/3 Ocelová ozubená tyč k šroubování vč. šroubů, 1 m (30 12 mm) 280 Kč ABC4/1 Ocelová ozubená tyč k navaření, 1 m (22 22 mm) 590 Kč * Český výrobek ZVÝHODNĚNÁ PROFI SADA PRO POSUVNÉ BRÁNY JUNIOR 650 DO 1200 KG VČ. DÁLKOVÉHO OVLÁDÁNÍ A DOPLŇKŮ Pohon JUNIOR 650 vč. řídící elektroniky, 1x přijímač a vysílač 433 MHz, 1x fotobuňky, 1x maják, 1x klíčový spínač. JUNIOR 658 Set JUNIOR 650, do 1 200kg, včetně doplňků Kč Rozměry pro JUNIOR ,5 PULS PASS 1200 JUNIOR

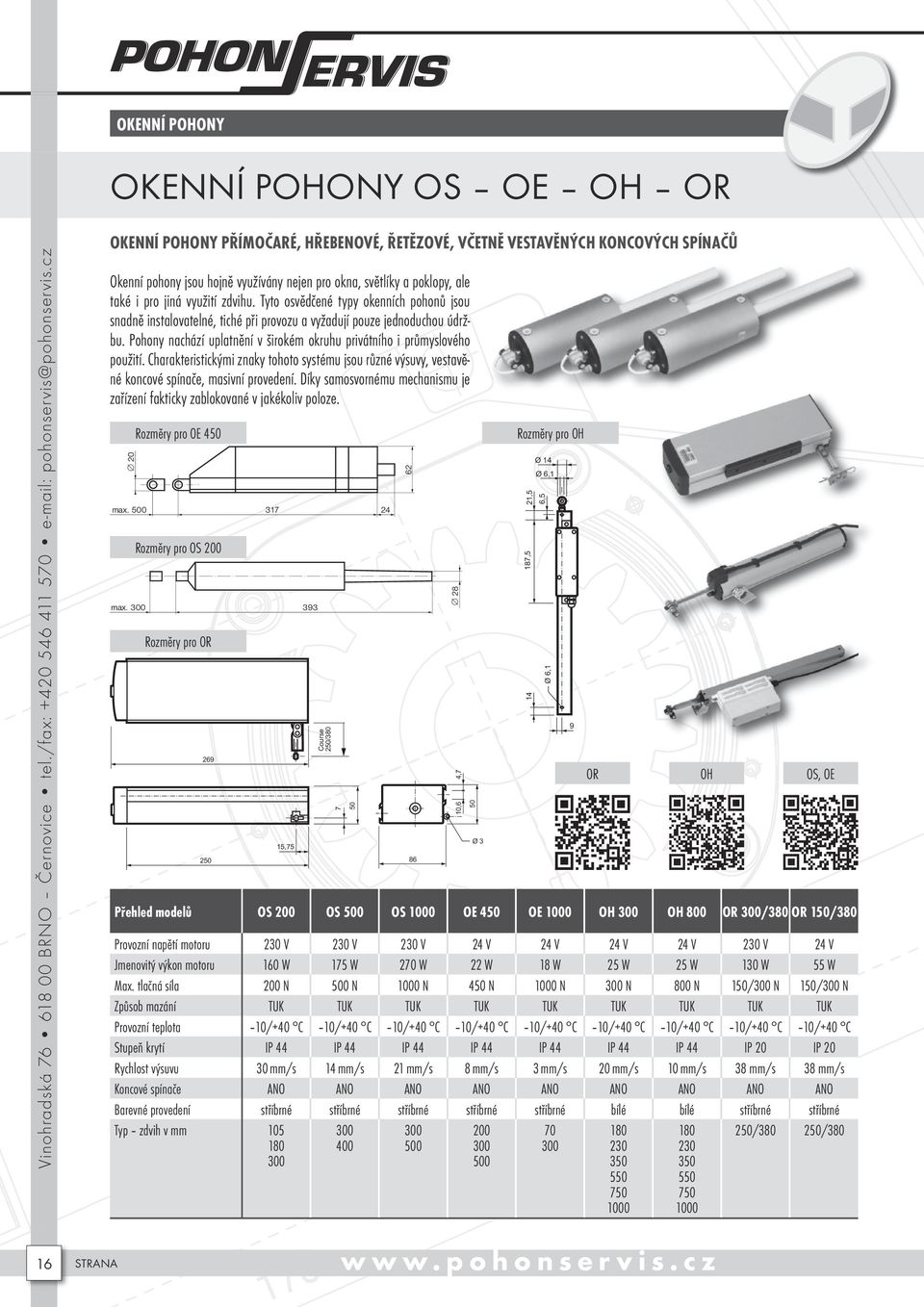

18 OKENNÍ POHONY OKENNÍ POHONY OS OE OH OR OKENNÍ POHONY PŘÍMOČARÉ, HŘEBENOVÉ, ŘETĚZOVÉ, VČETNĚ VESTAVĚNÝCH KONCOVÝCH SPÍNAČŮ Okenní pohony jsou hojně využívány nejen pro okna, světlíky a poklopy, ale také i pro jiná využití zdvihu. Tyto osvědčené typy okenních pohonů jsou snadně instalovatelné, tiché při provozu a vyžadují pouze jednoduchou údržbu. Pohony nachází uplatnění v širokém okruhu privátního i průmyslového použití. Charakteristickými znaky tohoto systému jsou různé výsuvy, vestavěné koncové spínače, masivní provedení. Díky samosvornému mechanismu je zařízení fakticky zablokované v jakékoliv poloze. 20 Rozměry pro OE 450 max Rozměry pro OS 200 max ,75 Přehled modelů OS 200 OS 500 OS 1000 OE 450 OE 1000 OH 300 OH 800 OR 300/380 OR 150/380 Provozní napětí motoru 230 V 230 V 230 V 24 V 24 V 24 V 24 V 230 V 24 V Jmenovitý výkon motoru 160 W 175 W 270 W 22 W 18 W 25 W 25 W 130 W 55 W Max. tlačná síla 200 N 500 N 1000 N 450 N 1000 N 300 N 800 N 150/300 N 150/300 N Způsob mazání TUK TUK TUK TUK TUK TUK TUK TUK TUK Provozní teplota 10/+40 C 10/+40 C 10/+40 C 10/+40 C 10/+40 C 10/+40 C 10/+40 C 10/+40 C 10/+40 C Stupeň krytí IP 44 IP 44 IP 44 IP 44 IP 44 IP 44 IP 44 IP 20 IP 20 Rychlost výsuvu 30 mm/s 14 mm/s 21 mm/s 8 mm/s 3 mm/s 20 mm/s 10 mm/s 38 mm/s 38 mm/s Koncové spínače ANO ANO ANO ANO ANO ANO ANO ANO ANO Barevné provedení stříbrné stříbrné stříbrné stříbrné stříbrné bílé bílé stříbrné stříbrné Typ zdvih v mm Course 250/380 x Rozměry pro OR ,7 10,6 50 Ø Rozměry pro OH 21,5 6, ,5 Ø14 Ø6,1 Ø6, OR OH OS, OE 250/ /380 16

19 OKENNÍ POHONY A MOTORKY K POHONŮM OKENNÍ POHONY OS OE OH OR OKENNÍ POHONY PŘÍMOČARÉ, HŘEBENOVÉ, ŘETĚZOVÉ, VČETNĚ VESTAVĚNÝCH KONCOVÝCH SPÍNAČŮ OS200/105 Pohon přímočarý, 230 V, zdvih 105 mm Kč OS200/180 Pohon přímočarý, 230 V, zdvih 180 mm Kč OS200/300 Pohon přímočarý, 230 V, zdvih 300 mm Kč OS500/200 Pohon přímočarý, 230 V, zdvih 200 mm Kč OS500/300 Pohon přímočarý, 230 V, zdvih 300 mm Kč OS500/400 Pohon přímočarý, 230 V, zdvih 400 mm Kč OS1000/300 Pohon přímočarý, 230 V, zdvih 300 mm Kč OS1000/500 Pohon přímočarý, 230 V, zdvih 500 mm Kč OS2000/500 Pohon přímočarý, 230 V, zdvih 500 mm Kč OE450/200 Pohon přímočarý, 24 V, zdvih 200 mm Kč OE450/300 Pohon přímočarý, 24 V, zdvih 300 mm Kč OE450/500 Pohon přímočarý, 24 V, zdvih 500 mm Kč OE1000/70 Pohon přímočarý, 24 V, zdvih 70 mm Kč OE1000/300 Pohon přímočarý, 24 V, zdvih 300 mm Kč OH300/180 Pohon hřebenový, 24 V, zdvih 180 mm Kč OH300/230 Pohon hřebenový, 24 V, zdvih 230 mm Kč OH300/350 Pohon hřebenový, 24 V, zdvih 350 mm Kč OH300/550 Pohon hřebenový, 24 V, zdvih 550 mm Kč OH300/750 Pohon hřebenový, 24 V, zdvih 750 mm Kč OH300/1000 Pohon hřebenový, 24 V, zdvih 1000 mm Kč OH800/180 Pohon hřebenový, 24 V, zdvih 180 mm Kč OH800/230 Pohon hřebenový, 24 V, zdvih 230 mm Kč OH800/350 Pohon hřebenový, 24 V, zdvih 350 mm Kč OH800/550 Pohon hřebenový, 24 V, zdvih 550 mm Kč OH800/750 Pohon hřebenový, 24 V, zdvih 750 mm Kč OH800/1000 Pohon hřebenový, 24 V, zdvih 1000 mm Kč OR 300/380 Pohon řetězový, 230 V, zdvih 380 mm Kč OR 150/380 Pohon řetězový, 24 V, zdvih 380 mm Kč MOTORKY K POHONŮM MOTORKY BEZ/S PŘEVODOVKOU 12 V NEBO 24 V (NA ZAKÁZKU) MP 59 31/41 Průměr 59, převod 31 mm, 12/24 V Kč MP 63 31/35 Průměr 63, převod 31 mm, 12/24 V Kč MP 7735/43 Průměr 77, převod 35 mm, 12/24 V Kč MT 52 Průměr 52, 12/24 V Kč MT 59 Průměr 59, 12/24 V Kč MT 63 Průměr 63, 12/24 V Kč MT 77 Průměr 77, 12/24 V Kč 17

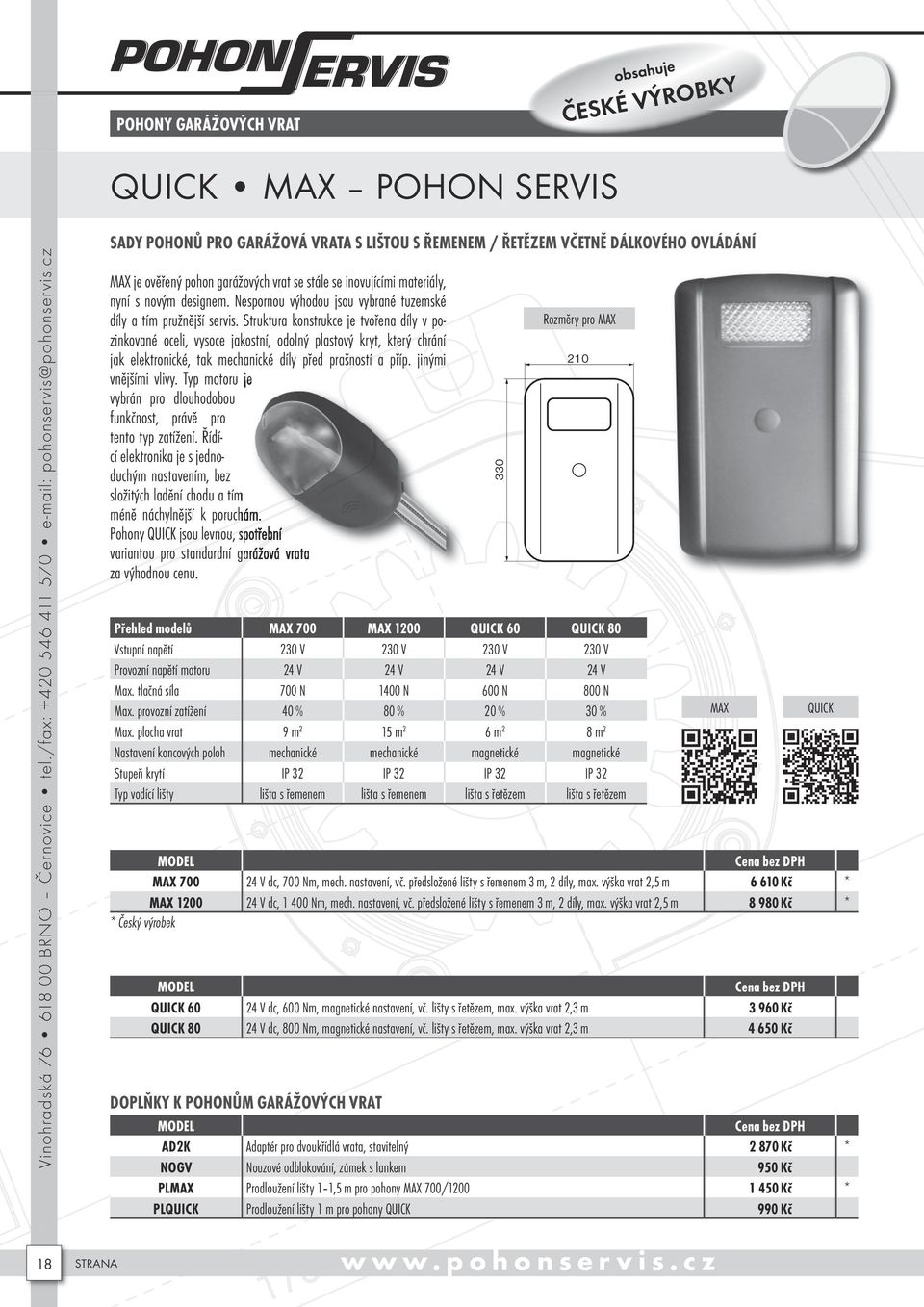

20 POHONY GARÁŽOVÝCH VRAT QUICK MAX POHON SERVIS SADY POHONŮ PRO GARÁŽOVÁ VRATA S LIŠTOU S ŘEMENEM / ŘETĚZEM VČETNĚ DÁLKOVÉHO OVLÁDÁNÍ MAX je ověřený pohon garážových vrat se stále se inovujícími materiály, nyní s novým designem. Nespornou výhodou jsou vybrané tuzemské díly a tím pružnější servis. Struktura konstrukce je tvořena díly v pozinkované oceli, vysoce jakostní, odolný plastový kryt, který chrání jak elektronické, tak mechanické díly před prašností a příp. jinými vnějšími vlivy. Typ motoru je vybrán pro dlouhodobou funkčnost, právě pro tento typ zatížení. Řídící elektronika je s jednoduchým nastavením, bez složitých ladění chodu a tím méně náchylnější k poruch Pohony QUICK jsou levnou, s variantou pro standardní gar za výhodnou cenu. Přehled modelů MAX 700 MAX 1200 QUICK 60 QUICK 80 Vstupní napětí 230 V 230 V 230 V 230 V Provozní napětí motoru 24 V 24 V 24 V 24 V Max. tlačná síla 700 N 1400 N 600 N 800 N Max. provozní zatížení 40 % 80 % 20 % 30 % Max. plocha vrat 9 m 2 15 m 2 6 m 2 8 m 2 Nastavení koncových poloh mechanické mechanické magnetické magnetické Stupeň krytí IP 32 IP 32 IP 32 IP 32 Typ vodící lišty lišta s řemenem lišta s řemenem lišta s řetězem lišta s řetězem MAX V dc, 700 Nm, mech. nastavení, vč. předsložené lišty s řemenem 3 m, 2 díly, max. výška vrat 2,5 m Kč * MAX V dc, Nm, mech. nastavení, vč. předsložené lišty s řemenem 3 m, 2 díly, max. výška vrat 2,5 m Kč * * Český výrobek QUICK V dc, 600 Nm, magnetické nastavení, vč. lišty s řetězem, max. výška vrat 2,3 m Kč QUICK V dc, 800 Nm, magnetické nastavení, vč. lišty s řetězem, max. výška vrat 2,3 m Kč DOPLŇKY K POHONŮM GARÁŽOVÝCH VRAT AD2K Adaptér pro dvoukřídlá vrata, stavitelný Kč * NOGV Nouzové odblokování, zámek s lankem 950 Kč PLMAX Prodloužení lišty 1 1,5 m pro pohony MAX 700/ Kč * PLQUICK Prodloužení lišty 1 m pro pohony QUICK 990 Kč 330 Rozměry pro MAX 210 MAX QUICK 18

21 ZÁVORY STOP HIT ELEKTROMECHANICKÉ ZÁVORY PRO PRIVAT A PRŮMYSL Závora STOP je elektromechanická závora s jednoduchým řešením motoru, která nachází uplatnění v širokém okruhu privátního i průmyslového použití. Charakteristickými znaky tohoto systému je standardní design a robustní lakovaná ocelová skříň. Břevno je hladké s reflexními nálepkami. Díky samosvornému pohonu, který dostatečně blokuje břevno jak v zavřeném, tak v otevřeném stavu, se břevno nedá ručně polohovat, avšak v případě nutnosti lze nouzově odblokovat. Závory HIT jsou pak jednou z nejlevnějších variant na trhu. Rozměry pro HIT Přehled modelů STOP 4 STOP 424 STOP 6 STOP 7 HIT Vstupní napětí 230 V 230 V 230 V 230 V 230 V Provozní napětí motoru 230 V 24 V 230 V 230 V 24 V Výkon 180 Nm 150 Nm 350 Nm 390 Nm 200 Nm Max. délka břevna 4 m 4 m 6 m 7 m 4,5 m Max. vytížení 80 % 90 % 40 % 40 % 50 % Provozní teplota 20/+60 C 20/+60 C 20/+60 C 20/+60 C 20/+60 C Stupeň krytí IP 40 IP 40 IP 40 IP 40 IP 44 Rychlost zdvihu 7 sec. 7 sec. 16 sec. 17 sec. 3 6 sec. Rozměry základny mm mm mm mm mm Rozměry max. šířka a výška mm mm mm mm mm STOP 4 Elektromechanická závora, 230 V, do 4 m břevna, zdvih 7 sec., základová deska Kč STOP 424 Elektromechanická závora, 24 V, do 4 m břevna, zdvih 7 sec., základová deska Kč STOP 6 Elektromechanická závora, 230 V, do 6 m břevna, zdvih 16 sec., základová deska Kč STOP 7 Elektromechanická závora, 230 V, do 7 m břevna, zdvih 17 sec., základová deska Kč BO 424 Břevno 4 m, hladké, mm kč BO 4 Břevno 4 m, hladké, mm Kč BO 6 Břevno 6 m, hladké, mm Kč BOT 7 Břevno 7 m, trubkové, průměr 80 mm mm Kč SMP 2 Podpěra kyvná Kč SMP 7 Podpěra pevná pod břevno BOT Kč PP Reflexní pásky samolepící na břevno, pack 880 Kč HIT 24 Elektromechanická závora, 24 V, do 4,5m břevna, zdvih 3 6 sec Kč BOT 3 Břevno 3 m, trubkové, průměr 80 mm 3000 mm vč. zelené pružiny pro HIT Kč BOT 4,5 Břevno 4,5 m, trubkové, průměr 80 mm x 4500 mm vč. žluté pružiny pro HIT Kč SESTAVA ZÁVORY S4 Set elektromechanické závory STOP, 230 V, vč. řídící elektroniky a 4m břevna Kč * S6 Set elektromechanické závory STOP 6, 230 V, vč. řídící elektroniky a 6m břevna Kč * H3 Set elektromechanické závory HIT, 24 V, vč. řídící elektroniky a 3m břevna Kč H4,5 Set elektromechanické závory HIT, 24 V, vč. řídící elektroniky a 4,5m břevna Kč * Český výrobek 1225 Rozměry pro STOP STOP HIT 19

22 ZÁVORY BARR 524/526 BARRI 88 BAYT 980 ELEKTROMECHANICKÉ A ELEKTROHYDRAULICKÉ ZÁVORY PRO PRŮMYSL Přehled modelů BARR 524 BARR 526 BARRI 88 BAYT 980 Vstupní napětí 230 V 230 V 230 V 230 V Provozní napětí motoru 24 V 24 V 230 V 230 V Výkon 150 W 200 W 330 W 510 W Max. délka břevna 6 m 3 m 4 m 8,5 m Max. vytížení 50 % 60 % 80 % 100 % Provozní teplota 20/+60 C 20/+60 C 20/+80 C 20/+80 C Stupeň krytí IP 55 IP 55 IP 57 IP 57 Rychlost zdvihu 5 sec. 1,8 sec. 5 sec sec. Možnost osvětlení ANO ANO NE ANO Rozměry základny mm mm mm mm Rozměry max. šířka a výška mm mm mm mm BARR 524 Elektromechanická závora, 24 V, do 4 m/6 m břevna, 5 s, elektronika Kč BARR 526 Elektromechanická závora, 24 V, do 3 m břevna, 1,8 sec., elektronika Kč BO 2 Břevno 2 m, hladké mm Kč BO 4 Břevno 4 m, hladké mm Kč BO 6 Břevno 6 m, hladké mm Kč BOD 2 Břevno 2 m, drážkované, pro příslušenství Kč BOD 4 Břevno 4 m, drážkované, pro příslušenství Kč BOD 6 Břevno 6 m, drážkované, pro příslušenství Kč P220 Pružina vč. příslušenství pro břevno do 4 m Kč P330 Pružina vč. příslušenství pro břevno do 6 m Kč SUZ 2 Svítivý kabel na drážkované břevno 2 m 980 Kč SUZ 4 Svítivý kabel na drážkované břevno 4 m Kč SUZ 6 Svítivý kabel na drážkované břevno 6 m Kč SUK Kryty pro svítivý kabel vč. příslušenství 770 Kč SV Doplňkové svítivé horní víko závory s vestavěnými LED Kč SMP 1 Podpěra pevná Kč SMP 2 Podpěra kyvná Kč SME 1 Základová deska k zabetonování Kč BAYT 980 Elektrohydraulická závora, 230 V, do 8,5m břevna, 3 19 sec., elektronika Kč R 532/6 Břevno 6,4 m, dvoudílné, vč. reflexních pásků Kč R 532/7 Břevno 7,4 m, třídílné, vč. reflexních pásků Kč R 532/8 Břevno 8,5 m, třídílné, vč. reflexních pásků Kč BOB 4 Břevno 4 m, mm, vč. reflexních nálepek pro BARRI Kč R 533 Výztuha břevna 7 8m s napínacíma lankama a protizávažím Kč Z 533 Alu záclonky za bm Kč K 533 Zalamovací kloub Kč SESTAVA ZÁVORY S BARRI Set elektrohydraulické závory BARRI, 230 V, vč. řídící elektroniky a 4m břevna Kč BARR 20

23 VÝSUVNÉ SLOUPY CORAL TOUCHE VIGILO STRABUC ZÁKLADNÍ A HYDRAULICKÉ SLOUPY AUTOMATICKÉ, INTELIGENTNÍ Výsuvné sloupy slouží pro zabránění vjezdu jak v privátní, tak v průmyslové a veřejné zóně. Výsuvné sloupy TOUCHE jsou jedny z nejkvalitnějších elektrohydraulických sloupů. Díky svému propracovanému mechanismu využívají inteligentní provoz. Crush testy přesně specifikují odolnost a jsou tedy vhodné i do provozu v centrech měst s vysokým zatížením. Sloupy CORAL jsou standardní základní typy vč. boxu pro široké využití. Vyšší třídou jsou pak sloupy VIGILO a STRABUC. Jednotlivé typy se liší dle průměru a délky výsuvu. Nutno zkompletovat s vhodnými bezpečnostními a ovládacími prvky vč. řídící elektroniky. Přehled modelů CORAL 1050 CORAL 1080 VIGILO 2250 STRABUC 918 TOUCHE 120 TOUCHE 126 TOUCHE 275 TOUCHE 276 Vstupní napětí 230 V 230 V 230 V 230 V 230 V 230 V 230 V 230 V Provozní napětí motoru 230 V 230 V 230 V 230 V 230 V 230 V 230 V 230 V Výkon 330 W 330 W 330 W 330 W 600 W 600 W 600 W 600 W Průměr sloupu 100 mm 100 mm 200 mm 275 mm 127 mm 127 mm 273 mm 273 mm Délka výsuvu 500 mm 800 mm 500 mm 700 mm 700 mm 700 mm 700 mm 700 mm Doba vysunutí 4 s 6 s 4 s 6 s 10 s 7 s 10 s 7 s Možnost osvětlení NE NE NE ANO ANO ANO ANO ANO Provozní teplota 20/+80 C 20/+80 C 20/+80 C 20/+80 C 20/+80 C 20/+80 C 20/+80 C 20/+80 C Stupeň krytí IP 54 IP 54 IP 54 IP 54 IP 67 IP 67 IP 67 IP 67 Rozměry pro STARBUC Ø Rozměry pro CORAL 1050 Ø PA Mechanický pevný sloupek, výška mm Kč CORAL 1050 Elektrohydraulický automatický sloup, 230 V, průměr 100 mm, výsuv 500 mm, vč. boxu Kč CORAL 1080 Elektrohydraulický automatický sloup, 230 V, průměr 100 mm, výsuv 800 mm, vč. boxu Kč VIGILO 2250 Elektrohydraulický automatický sloup, 230 V, průměr 200 mm, výsuv 500 mm, vč. boxu Kč STRABUC 918 Elektrohydraulický automatický sloup, 230 V, průměr 275 mm, výsuv 700 mm Kč KZB Externí box pro zabetonování pro STRABUC Kč TOUCHE 120 Elektrohydraulický automatický sloup, 230 V, průměr 120 mm, výsuv 700 mm, inteligentní Kč TOUCHE 126 Elektrohydraulický automatický sloup, 230 V, průměr 120 mm, výsuv 700 mm, inteligentní Kč ECA 120 Externí box pro zabetonování řady TOUCHE Kč TOUCHE 275 Elektrohydraulický automatický sloup, 230 V, průměr 275 mm, výsuv 700 mm, inteligentní Kč TOUCHE 276 Elektrohydraulický automatický sloup, 230 V, 2 ks motoru, průměr 270 mm, výsuv 700 mm, inteligentní Kč ECA 275 Externí box pro zabetonování řady TOUCHE Kč Rozměry pro TOUCHE 120 Rozměry pro TOUCHE 275 Ø Ø

24 ŘÍDÍCÍ ELEKTRONIKY RJ POHON SERVIS ANALOGOVÉ ŘÍDÍCÍ ELEKTRONIKY PRO 230 V A 24 V 1 NEBO 2 MOTORY / BRÁNY / VRATA / ROLETY / ZÁVORY AJ. Řídící elektroniky slouží k ovládání pohonů a celkových systémů vjezdu. Jednotlivé typy se rozlišují dle použití, možností nastavení a připojení dalších prvků jako fotobuněk, majáků, digitálních spínačů až po další externí ovládací a bezpečnostní prvky: od přídavných impulsních hprvků, externích koncových spínačů, osvětlení, alarmů apod. Elek RJ z naší produkce jsou vhodné pro většiny typů posuvný a křídlových bran, garážových a rolovacích vrat aj. 290 Rozměry pro RJ 1, 14, RJ 10 RJ 14 RJ 5 Přehled modelů RJ10 RJ 14 RJ5 RJ 20 RJ 24 Vstupní napětí 230 V 230 V 230 V 230 V 230 V Výstup pro motor 230 V 230 V 230 V 24 V 24 V Počet motorů pro zapojení 1 1/ /2 Elektrické nastavení síly / trimr ANO ANO ANO NE ANO Elektronické nastavení síly NE NE NE ANO NE Užití posuvná brána křídlová brána rolovací vrata / závory speciální křídlová brána Provozní teplota 20/+70 C 20/+70 C 20/+70 C 20/+70 C 20/+70 C Stupeň krytí IP 55 IP 55 IP 55 IP 55 IP 55 RJ 10 BOX IP 55, 230 V, pro 1 motor (posuvné brány aj.) Kč RJ 14 ECO BOX IP 55, 230 V, pro 1/2 motory, otevření 1 kř. zvlášť (křídlové brány aj.) Kč RJ 14 BOX IP 55, 230 V, pro 1/2 motory, otevření 1 kř. zvlášť, rozšířená (křídlové brány aj.) Kč RJ 24 BOX IP 55, 24 V, pro 1/2 motory, otevření 1 kř. zvlášť (křídlové brány aj.) Kč RJ 20 BOX IP 55, 24 V, pro 1 motor, proudová pojistka Kč RJ 5 BOX IP 55, 230 V pro 1 motor (rolety, závory aj.) Kč RJ 9 BOX IP 55, 24 V, pro 1 motor (okenní pohon) Kč RJ 1 EPS BOX IP 55, 230 V, 1 motor (pro EPS) Kč RJ MAX BOX IP 55, 24 V, pro 1 motor (pohony garážových vrat aj.) Kč RJ 15 BOX IP 55, 24 V, pro 1 zařízení vč. RX DPS (světla aj. spotřebiče) Kč RJ 380M 380 V modul univerzální pro 1 motor 400 V Kč RJ 9 RJ 24 22
