1 T-CZ, a.s. Na Strži Praha 4 Czech Republic PAMCO INT a.s. Na Strži 28/ Praha 4 Czech Republic

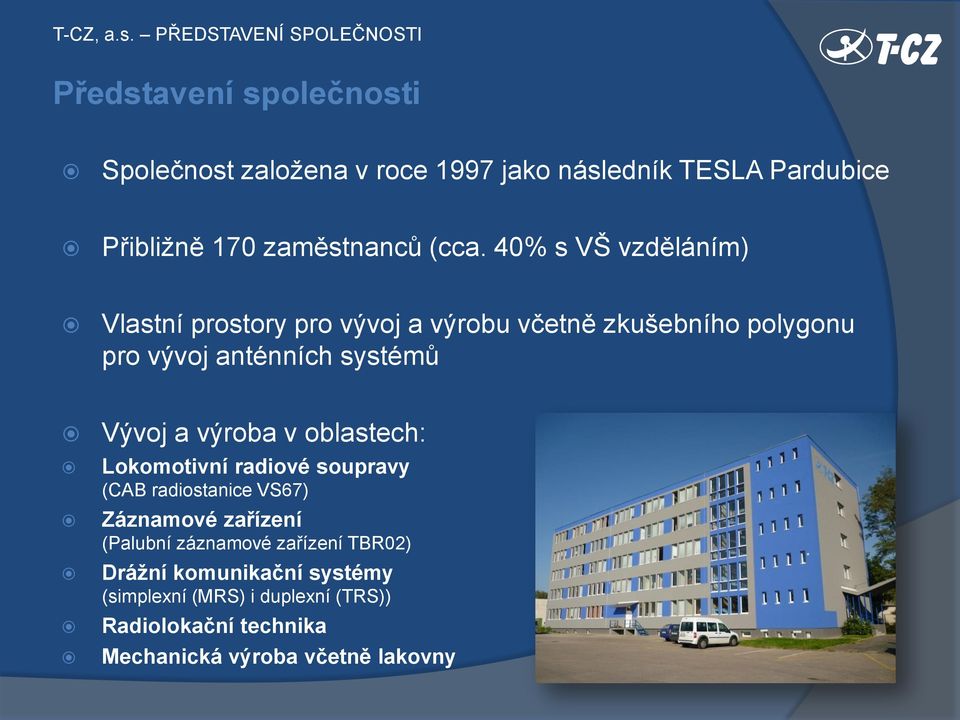

2 T-CZ, a.s. PŘEDSTAVENÍ SPOLEČNOSTI Představení společnosti Společnost založena v roce 1997 jako následník TESLA Pardubice Přibližně 170 zaměstnanců (cca. 40% s VŠ vzděláním) Vlastní prostory pro vývoj a výrobu včetně zkušebního polygonu pro vývoj anténních systémů Vývoj a výroba v oblastech: Lokomotivní radiové soupravy (CAB radiostanice VS67) Záznamové zařízení (Palubní záznamové zařízení TBR02) Drážní komunikační systémy (simplexní (MRS) i duplexní (TRS)) Radiolokační technika Mechanická výroba včetně lakovny

3 T-CZ, a.s. PŘEDSTAVENÍ SPOLEČNOSTI Výrobní programy Systém TRS Pásmo 450 MHz, UIC Digitalizace přenosu dat LAN síť Ovládání pomocí IP TouchCall CAB radiostanice VS67 Certifikováno dle TSI CCS Class A pro provoz v GSM-R Certifikováno v ČR, SK, PL, HU, SRB Různé typy ovládacích skříněk (MMI) např. 10 VO78 Více jak 3000 instalací Podpora datových a hlasových funkcí v GSM-Public sítích Možnost komunikace s palubními zařízeními RS422 / RS485 / CAN / LAN Plná podpora pro připojení k záznamovému zařízení TBR (audio i stavové informace)

4 PALUBNÍ ZÁZNAMOVÉ ZAŘÍZENÍ Způsoby záznamu Záznam hlasové komunikace na straně infrastruktury Uložení oboustranné komunikace mezi vozidlem a infrastrukturou Záznam stavových informací z různých čidel na straně vozidla Záznam pouze jednoduchých datových informací Žádný záznam hlasu nebo složitějších datových řetězců Záznam hlasové a datové komunikace na straně vozidla Uložení oboustranné komunikace mezi vozidlem a infrastrukturou Operativní přístup k záznamům ze strany provozovatele vozidla Jednoznačná informace o všech komunikačních relacích mezi strojvedoucím a dispečerem (vyloučení nebo potvrzení uskutečněné relace)

5 PALUBNÍ ZÁZNAMOVÉ ZAŘÍZENÍ Důvody realizace záznamu Vyhodnocení kontinuálně nahrávané rádiové komunikace Vyšetřování nehod Vyšetřování mimořádných událostí Analýza práce strojvedoucího Analýza záznamů pro interní procesy (statistiky využití HV apod.) Vyhovění požadavkům EIRENE Možnost on-line monitoringu GPS polohy vozidla přes GSM síť Online monitoring i v zahraničí (nově nízké sazby za datový roaming dle dohod EU)

6 PALUBNÍ ZÁZNAMOVÉ ZAŘÍZENÍ Specifikace EIRENE EIRENE jsou vyžadovány dle TSI CCS (Technické Specifikace pro Interoperabilitu Řízení a zabezpečení) FRS a SRS pro určení pravidel provozu v GSM-R Train Borne Recorder dle EIRENE Možnost připojení k CAB radiu Záznam informací o příchozím a odchozím nouzovém volání Záznam informací o ukončení nouzového volání Záznam stavů z diagnostiky CAB radia Záznam hlasu není uveden

7 Palubní záznamové zařízení TBR02 Kompaktní zařízení kompatibilní s různými typy CAB radií (např. T-CZ VS67 nebo Funkwerk MESA23/26) Možnost záznamu hlasového a datového provozu radiostanice Koncipován pro záznam před zapnutím a po vypnutí radiostanice (jistota záznamu veškeré komunikace) Univerzální zařízení nahrávající komunikaci v aktivním radiovém režimu CAB radia (tj.např. analogové (150MHz, 450MHz) i digitální systémy (GSM-R))

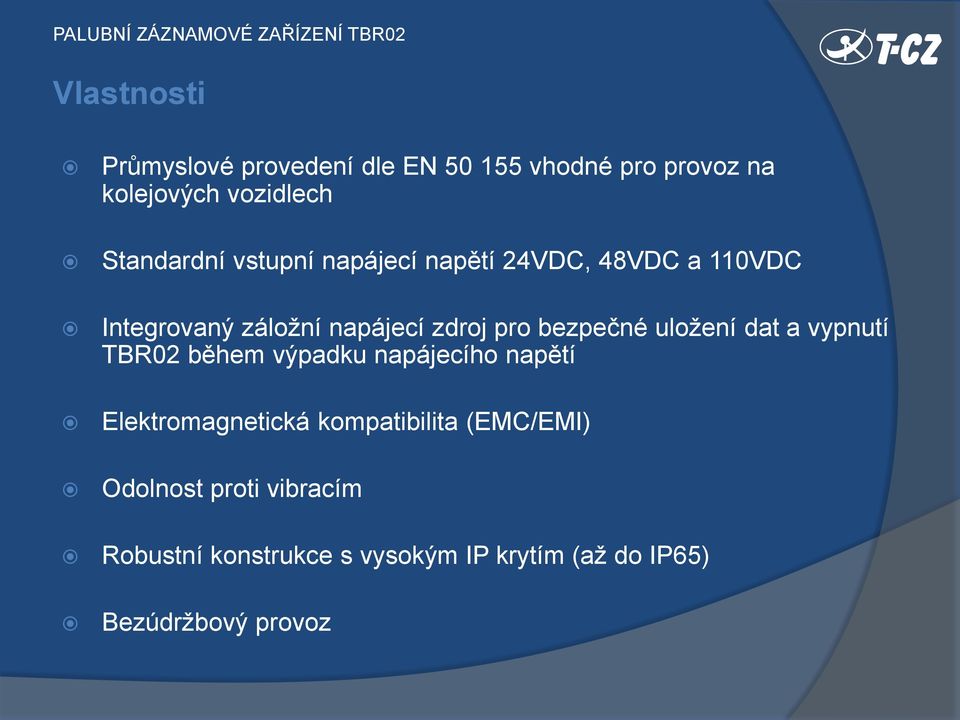

8 Vlastnosti Průmyslové provedení dle EN vhodné pro provoz na kolejových vozidlech Standardní vstupní napájecí napětí 24VDC, 48VDC a 110VDC Integrovaný záložní napájecí zdroj pro bezpečné uložení dat a vypnutí TBR02 během výpadku napájecího napětí Elektromagnetická kompatibilita (EMC/EMI) Odolnost proti vibracím Robustní konstrukce s vysokým IP krytím (až do IP65) Bezúdržbový provoz

9 Základní funkce Nahrávání hlasového provozu z externího zařízení - kontinuální záznam provozu Kapacita úložiště minimálně 100 provozních hodin (dle požadavku zákazníka kapacita až 2500 hodin) Interní diagnostika včetně stavových LED Logování provozu rekordéru po celou dobu života

10 Doporučené volitelné funkce Synchronizace času z GPS Přiřazení aktuální GPS polohy k jednotlivým záznamům Záloha záznamů v reálném čase do integrované záložní paměti Rozhraní pro externí diagnostické indikátory

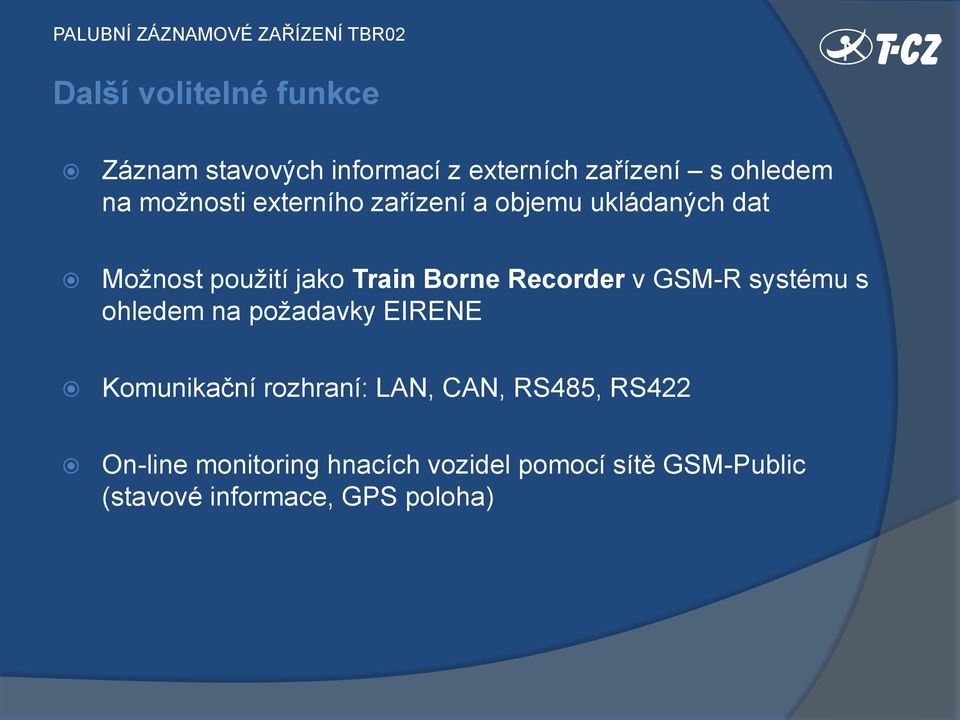

11 Další volitelné funkce Záznam stavových informací z externích zařízení s ohledem na možnosti externího zařízení a objemu ukládaných dat Možnost použití jako Train Borne Recorder v GSM-R systému s ohledem na požadavky EIRENE Komunikační rozhraní: LAN, CAN, RS485, RS422 On-line monitoring hnacích vozidel pomocí sítě GSM-Public (stavové informace, GPS poloha)

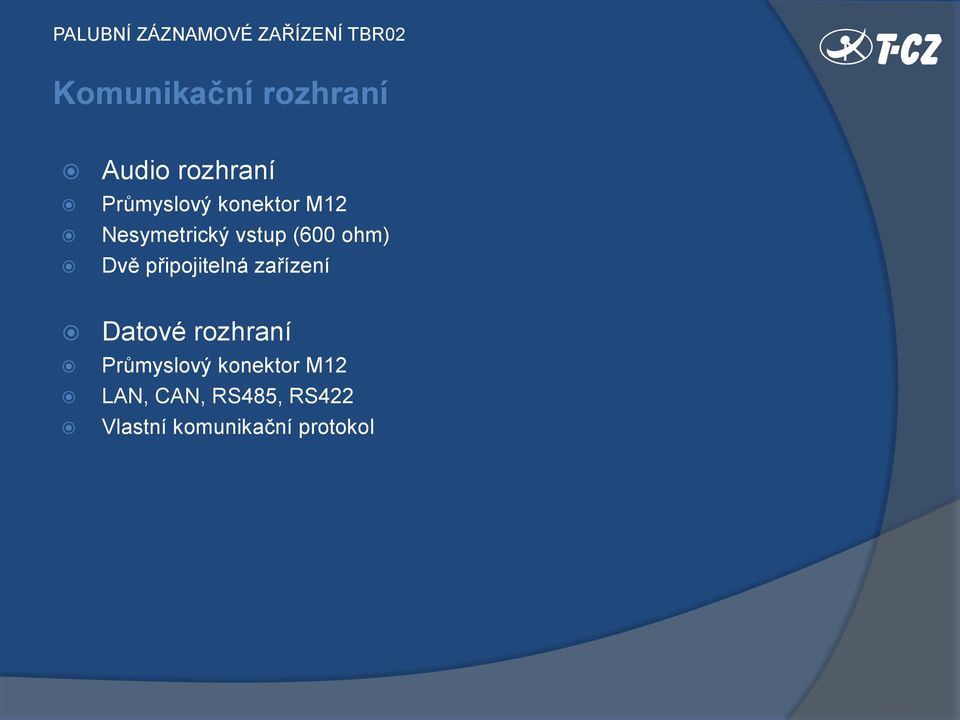

12 Komunikační rozhraní Audio rozhraní Průmyslový konektor M12 Nesymetrický vstup (600 ohm) Dvě připojitelná zařízení Datové rozhraní Průmyslový konektor M12 LAN, CAN, RS485, RS422 Vlastní komunikační protokol

13 Parametry TECHNICKÉ PARAMETRY Obecné VF odolnost(emc) EN kapitola , třída FS1 Napájecí napětí VDC dle EN Hmotnost cca. 2,5 kg Rozsah provozních teplot -25 do +70 C Dovolená provozní vlhkost 75% (95% / 30 dní v roce a 100% krátkodobě) Úroveň krytí IP65 Spolehlivost MTBF hodin Provozní výška Až do1800 m, vzhledem k úrovni mořské hladiny Provozní podmínky ČSN EN a ČSN EN Vibrace EN , kategorie 1, třída B Výčet vybraných technických norem EN Elektronická zařízení kolejových vozidel EN x EMC Drážní vozidla EN Provozní podmínky pro zařízení EN x Klimatické požadavky mráz, vlhké a suché teplo, vibrace, voda apod. EN Provozní podmínky pro zařízení vibrace a rázy EN Stupeň krytí IP

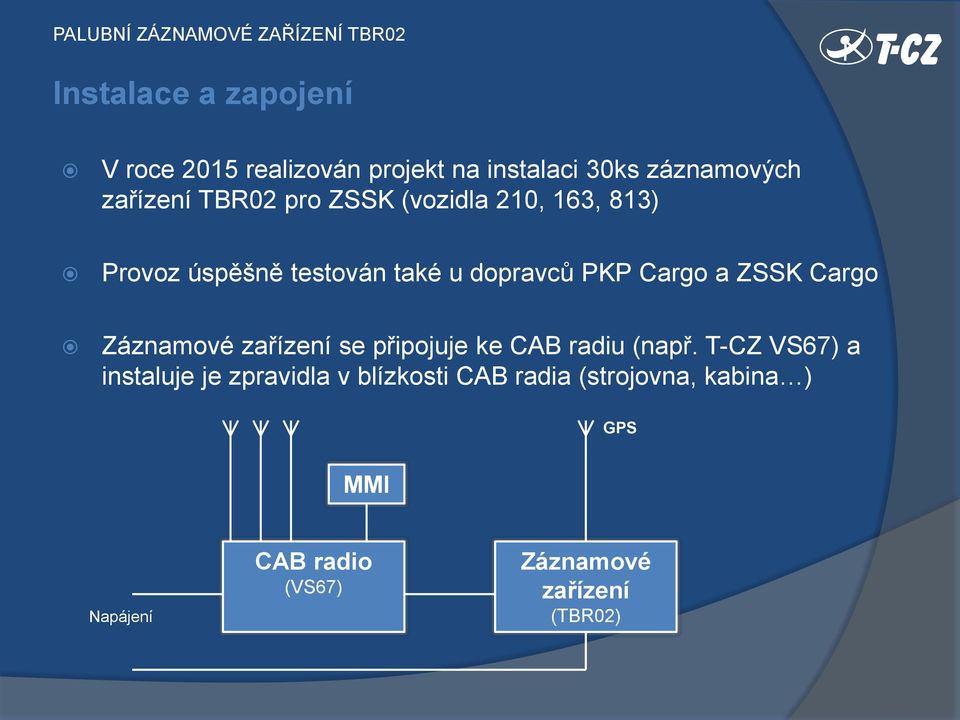

14 Instalace a zapojení V roce 2015 realizován projekt na instalaci 30ks záznamových zařízení TBR02 pro ZSSK (vozidla 210, 163, 813) Provoz úspěšně testován také u dopravců PKP Cargo a ZSSK Cargo Záznamové zařízení se připojuje ke CAB radiu (např. T-CZ VS67) a instaluje je zpravidla v blízkosti CAB radia (strojovna, kabina ) GPS MMI Napájení CAB radio (VS67) Záznamové zařízení (TBR02)

15 Instalace a zapojení Příklady instalace

16 TBPlayer vyhodnocovací zařízení Přenosný počítač s aplikací TBPlayer Přístup a práce se záznamy uloženými v rekordéru Přehrávání hlasových a datových záznamů spojených s GPS pozicí Read-only přístup záznamy z rekordéru nelze měnit, mazat nebo jinak modifikovat

17 TBPlayer vyhodnocovací zařízení Analýza záznamů rychlé hledání požadovaného záznamu GPS pozice záznamu zobrazená na mapě (vyžaduje internet) Dvojitá ochrana přístupu Stahování záznamů chráněno heslem

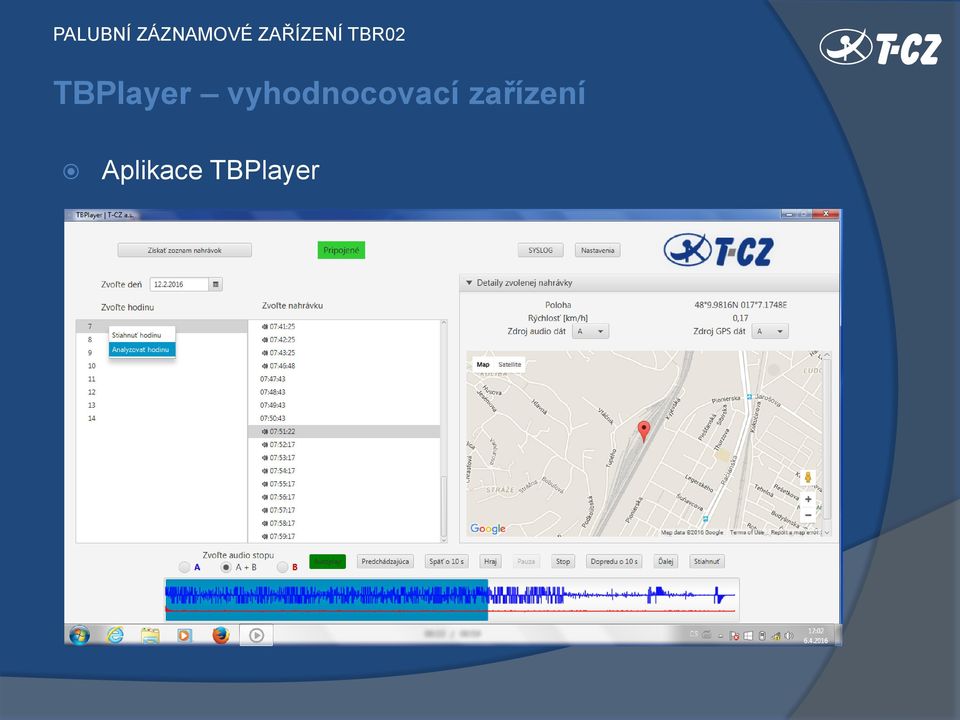

18 TBPlayer vyhodnocovací zařízení Aplikace TBPlayer

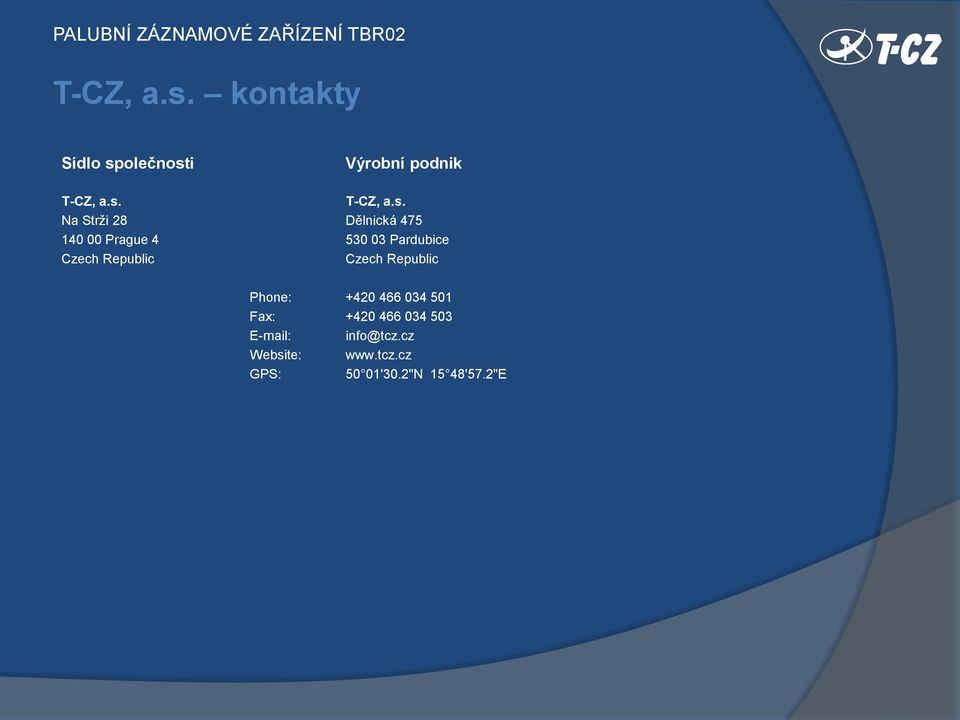

19 T-CZ, a.s. kontakty Sídlo společnosti Výrobní podnik T-CZ, a.s. T-CZ, a.s. Na Strži 28 Dělnická Prague Pardubice Czech Republic Czech Republic Phone: Fax: info@tcz.cz Website: GPS: 50 01'30.2"N 15 48'57.2"E
