1. Blok 3 Bezpříkazová editace v AutoCADu

Transkript

1 1. Blok 3 Bezpříkazová editace v AutoCADu Studijní cíl Seznámení práce v režimu bezpříkazové editace v AutoCADu. Doba nutná k nastudování 2 3 hodiny Průvodce studiem Pro studium tohoto předmětu je požadovaná základní znalost počítačové techniky a grafických formátů. Editace pomocí uzlů Editací rozumíme změny vlastností již nakreslených objektů Uzly Uzly jsou malé čtverečky zobrazené ve strategických bodech na objektech ve výběrové množině Neaktivní uzel modrá barva Aktivní uzel červená barva (barvy lze změnit) Uzly aktivuji a deaktivuji myší (podrobněji později) 1

2 Aktivace uzlu (uzlů) AutoCAD zapíná mód tzv. bezpříkazové editace První je vždy mód PROTÁHNI. Výběr dalších módů RB Výběr uzlů 1) Vyberu objekt (objekty) 2) Myší kliknu do uzlu. Uzel zčervená 3) Pokud je potřeba vybrat více uzlů, držím při výběru klávesu SHIFT 2

3 Deaktivace uzlů Při jednom uzlu ESC Při více uzlech - výběr se SHIFTem. Pokud do vybraného uzlu kliknu ještě jednou (stále držím SHIFT), uzel se deaktivuje. Pozn.: Více objektů se společným uzlem editační operace se zúčastní všechny objekty společný uzel úsečky, obdélníku a kružnice POSUN Provádí přesun jednoho nebo více objektů na zvolené cílové souřadnice Příklad přesuňte obdélník se zakreslenou úsečkou tvořící úhlopříčku obdélníku do středu kružnice 3

4 Postup 1) Výběr objektů určených k posunu 2) Aktivace uzlového bodu = bezpříkazová editace mód PROTÁHNI 3) Přepnutí na POSUN 4) Přesun objektů myší - cílové souřadnice nejsou známy režim UCHOP (volba střed ) 4

5 5) Zrušení výběru = hotovo Na příkazovém řádku byla i možnost dalších voleb: Pokud před kliknutím do cílových souřadnic zvolíte možnost Kopie, vybrané objekty se do nového umístění zkopírují (postup je jinak stejný) 5

6 PROTÁHNI Mění rozměry (proporce) objektů. Různé objekty reagují na tuto operace různě. Záleží také na zvoleném uzlovém bodu = posun Výběr více uzlových bodů při PROTÁHNI = jejich vzájemná poloha se nemění (referenční uzlový bod, za který jsou objekty protahovány, je uzel vybraný jako poslední) Při protahování AutoCAD opět požaduje zadání souřadnice bodu, kam bude protahovaný objekt za zvolený referenční bod protáhnut 6

7 Příklad Prodlužte pravý nos čárového objektu o 10 DU doprava Postup: Výběr objektů Výběr uzlů = aktivace PROTÁHNI Protažení s využitím funkce polárního trasování 7

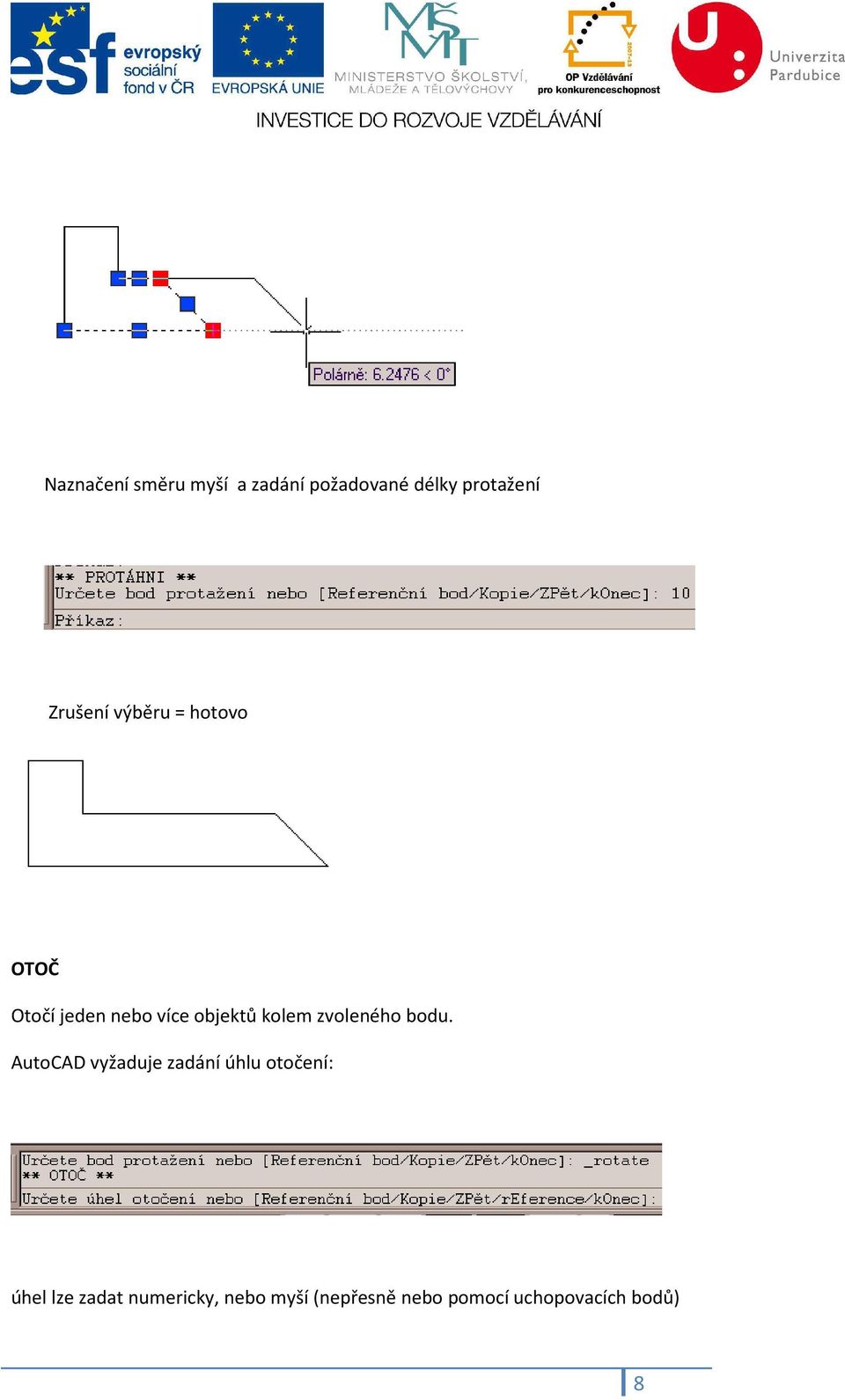

8 Naznačení směru myší a zadání požadované délky protažení Zrušení výběru = hotovo OTOČ Otočí jeden nebo více objektů kolem zvoleného bodu. AutoCAD vyžaduje zadání úhlu otočení: úhel lze zadat numericky, nebo myší (nepřesně nebo pomocí uchopovacích bodů) 8

9 Příklad Otočte následující objekty podle počátku úsečky o 90 po směru hodinových ručiček Postup 1) výběr objektů a aktivace OTOČIT 2) Otočení objektů - úhel můžeme zadat buď na příkazový řádek -90 (270 ), nebo pomocí funkce polárního trasování myší naznačím směr a klik LB 9

10 Volba referenční bod: Změní referenční bod při provádění operace (standardně = poslední vybraný uzlový bod) Příklad Postup 1) výběr objektů 10

11 2) výběr libovolného uzlového bodu (libovolný proto, že nakonec nebude použit jako střed otáčení) = aktivace PROTÁHNI 3) volba funkce OTOČIT 4) Na příkazové řádce zvolím volbu referenční bod Tato možnost dovolí zvolit jiný střed otáčení než zvolený uzlový bod. 5) AutoCAD vyžaduje zadání souřadnic referenčního bodu (= nový střed otáčení) Myší pomocí uchopení objektů vyberu průsečík úseček 6) Ještě bude potřeba kopie: 11

12 7) Otočení o násobky úhlu 90 : a) na příkazový řádek postupně 90 ENTER, 180 ENTER, 270 ENTER b) Polární trasování ZRCADLIT Obdobná funkce jako předchozí editační operace osu zrcadlení tvoří zvolený uzlový bod a zadané souřadnice druhého vrcholu osy zrcadlení. Opět možnost kopie, změny referenčního bodu apod. 12

13 MĚŘÍTKO Upraví velikost objektů výběrové množiny tak, že je vynásobí zadaným měřítkem Střed zvětšení (zmenšení) opět tvoří aktivní uzel Příklad (měřítko 2 s kopií) 13

14 Příkazová editace V menu Modifikace, nebo panel nástrojů modifikace (v AutoCADu standardně vpravo) Všechny funkce pracují obdobně: 1) zvolíte editační příkaz 2) (případně nastavíte parametry funkce) 3) Vyberete objekty pro editaci 4) Provede se editace 14

15 Ekvidistanta příkaz EKVID vytvoří nový rovnoběžný objekt v zadaném bodě nebo ve specifikované vzdálenosti od existujícího objektu. Odsadit lze: Úsečky Oblouky Kružnice Elipsy a eliptické oblouky (vyústí do oválné spline) 2D křivky Konstrukční čáry (přímky) a polopřímky Spline Odsazení nového objektu mohu určit dvěma způsoby: 1) Kolmá vzdálenost nového objektu od starého 2) Bodem, kterým bude nově konstruovaný objekt procházet Ad 1) Zadání vzdálenosti Příklad Zkonstruujte rovnoběžku ke stávající úsečce ve vzdálenosti 10 nad touto úsečkou 15

16 Postup 1) Výběr funkce EKVIDISTANTA 2) zadám vzdálenost 10 3) AutoCAD požaduje zadání výchozího objektu 4) Musím zadat stranu (myší klik nad úsečku) 16

17 5) AutoCAD zkonstruuje ekvidistantu 6) Chcete-li, můžete pokračovat klikáním na další objekty a AutoCAD by konstruoval ekvidistanty ve vzdálenosti 10, jinak ESC nebo ENTER Ad 2) Bodem Místo zadání vzdálenosti AutoCAD požaduje zadání souřadnice bodu, kterým má budoucí objekt procházet. Souřadnice zadám nejspíše pomocí uchopení objektů myší. 17

18 Oříznout Zkrátí (ořízne) objekty k definovaným hranám Postup Ořízněte všechny objekty uvnitř obdélníku 1) volba funkce OŘEŽ 2) AutoCAD vyžaduje zadání hran, podle kterých dojde k ořezání 18

19 Myší vyberu obdélník (mohu však vybrat i více objektů) a potvrdím ENTER 3) AutoCAD požaduje ukázání na objekty, které chcete ořezat Postupně myší vybírám objekty. 4) Po ořezání všech požadovaných objektů ENTER = hotovo 19

20 Prodloužit Prodlouží objekt k jinému objektu. Mezi objekty, které mohou být prodlouženy, patří oblouky, eliptické oblouky, úsečky, otevřené 2D a 3D křivky a polopřímky. Funguje obdobně jako ořezávání, jen místo ořezových hran zadávám hrany (objekty), ke kterým budu objekty prodlužovat Zaoblit vyhlazuje nebo zaobluje hrany dvou oblouků, kružnic, eliptických oblouků, úseček, křivek, spline, přímek nebo polopřímek obloukem specifikovaného poloměru 20

21 Postup Zaoblete roh obdélníku poloměrem 10 1) zvolím funkce ZAOBLIT 2) kontrola (změna) nastavení parametru Rádius Rádius určuje poloměr zaoblení. Já požaduji hodnotu 10 3) kontrola (změna) nastavení parametru Mód.Tento parametr řídí, zda AutoCAD ořezává vybrané hrany v koncových bodech oblouku zaoblení Možnosti: Ořež ořezává vybrané hrany v koncových bodech oblouku zaoblení Neořež Neořezává vybrané hrany (jenom dokreslí oblouk) 21

22 Na příkazovém řádku volba OŘež 4) AutoCAD požaduje zadání hran pro zaoblení. Pozn.: Zaoblení je součástí obdélníku (tvoří součást objektu, nelze to samostatně smazat) Zaoblit lze i objekty, které netvoří jeden celek, např. dvě protínající se úsečky apod. (za jistých okolností se nemusí ani protínat. Tam je pak zaoblení samostatný objekt. Je-li poloměr zaoblení větší, než upravované objekty, zaoblení se vůbec nemusí provést (AutoCAD vypíše chybové hlášení na příkazový řádek) Zkosit 22

23 Tato funkce zkosí hrany objektů. Zkosit můžete úsečky, křivky, přímky a polopřímky. Příkaz pracuje podobně jako funkce ZAOBLIT. Ovšem místo poloměru zaoblení se zde zadávají parametry zkosení AutoCAD umožňuje parametry zadat dvěma způsoby - parametr Metoda : 1) přes zadání dvou vzdáleností (volba Hrana ) 2) nebo přes jednu vzdálenost a úhel (volba úhel ) Ad 1) volba Hrana Nastaví vzdálenost zkosení od koncového bodu vybrané hrany Co je to první a druhá vzdálenost zkosení? První vzdálenost zkosení je na té hraně, na kterou při kosení kliknu jako první. Mohou tedy nastat dvě situace (pokud je 1.vzd <> 2.vzd) Př.: 1.vzd = 2, 2.vzd = 4 23

24 Ad 2) volba úhel Nastaví vzdálenosti zkosení tak, že použije vzdálenost zkosení u první úsečky a úhel u druhé úsečky To, zda mám nastavenu metodu úhel nebo hrana poznám podle informací na příkazovém řádku: pozn.: parametr ořež má stejný význam jako u ZAOBLIT Při zadání příliš velkých hodnot zkosení vůči upravovaným objektům operace neproběhne 24

25 Otázky na procvičení 1. Co jsou to uzly objektu, jak se aktivují/deaktivují? 2. Posun a přesun uzlů a objektů? 3. Operace zrcadlit a zrcadlit kopii jak se aktivuje a používá? 4. Operace ekvidistanta a otočení. 5. Popište aktivaci a nastavení operace zaoblit s ořezem a bez ořezu? 6. Popište aktivaci a nastavení operace zkosit s ořezem a bez ořezu? 7. Jak se graficky v AutoCADu řeší nesymetrické zkosení? Odkazy a další studijní prameny Autodesk - Services & Support - Documentation & Online Help 25
